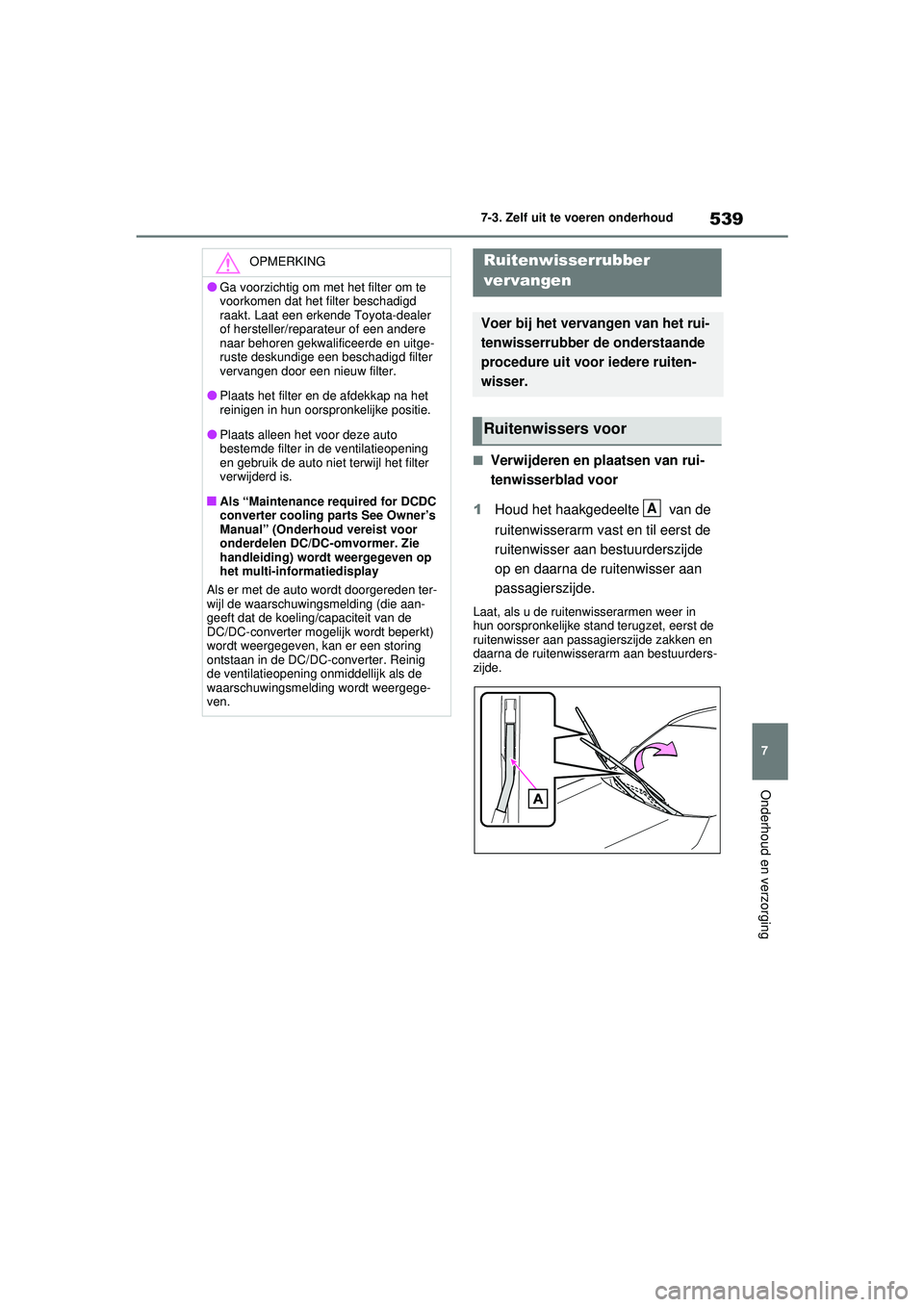

539
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Verwijderen en plaatsen van rui-
tenwisserblad voor
1 Houd het haakgedeelte van de
ruitenwisserarm vast en til eerst de
ruitenwisser aan bestuurderszijde
op en daarna de ruitenwisser aan
passagierszijde.
Laat, als u de ruitenwisserarmen weer in
hun oorspronkelijke stand terugzet, eerst de
ruitenwisser aan passagierszijde zakken en
daarna de ruitenwisserarm aan bestuurders-
zijde.
OPMERKING
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige een beschadigd filter
vervangen door een nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
onderdelen DC/DC-omvormer. Zie
handleiding) wordt weergegeven op
het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat de koeling/capaciteit van de
DC/DC-converter mogelijk wordt beperkt)
wordt weergegeven, kan er een storing
ontstaan in de DC/DC-converter. Reinig
de ventilatieopening onm iddellijk als de
waarschuwingsmelding wordt weergege-
ven.
Ruitenwisserrubber
vervangen
Voer bij het vervangen van het rui-
tenwisserrubber de onderstaande
procedure uit voor iedere ruiten-
wisser.
Ruitenwissers voor
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 539 Wednesday, February 3, 2021 2:42 PM

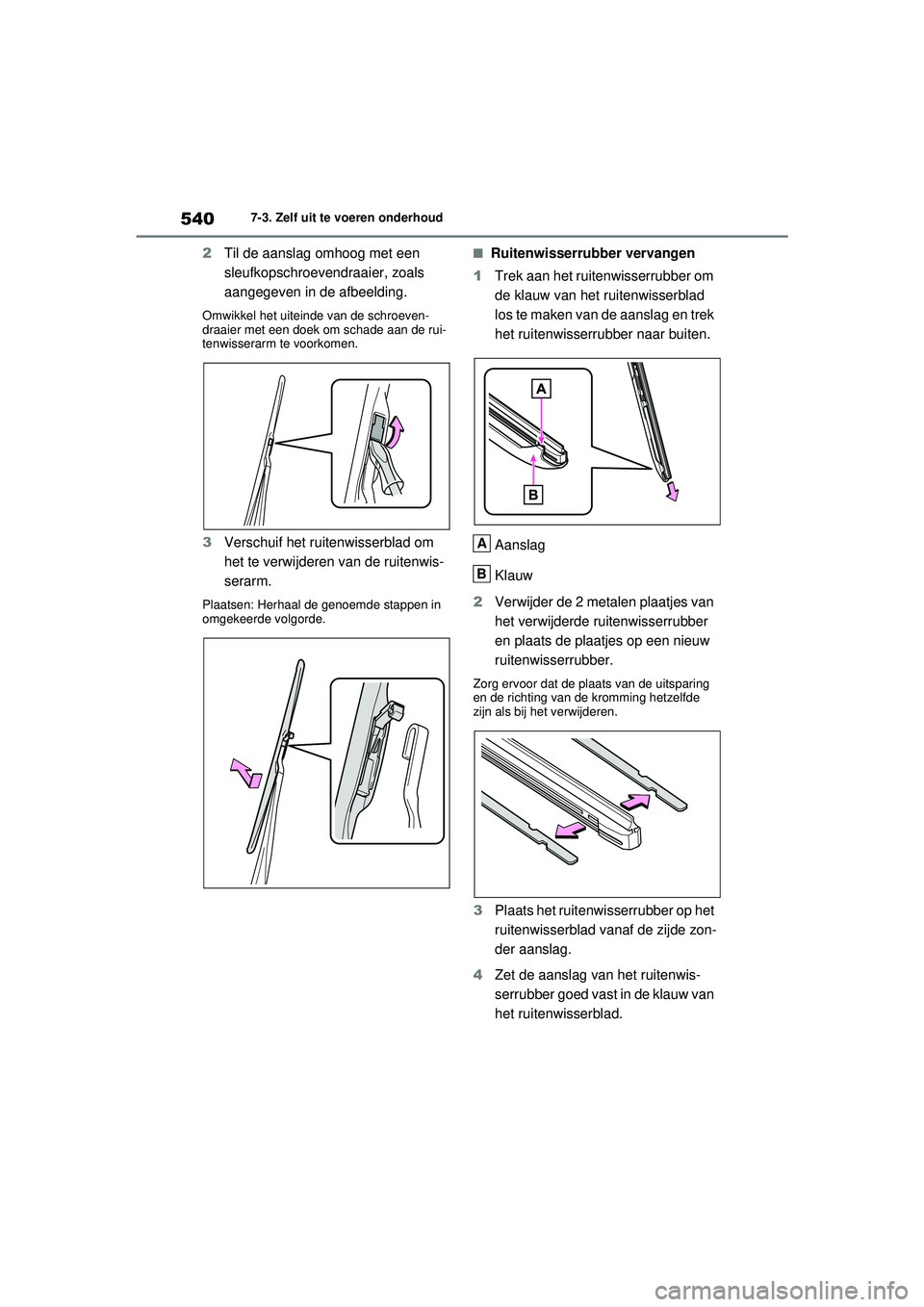

5407-3. Zelf uit te voeren onderhoud
2Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan de rui-
tenwisserarm te voorkomen.
3Verschuif het ruitenwisserblad om
het te verwijderen van de ruitenwis-
serarm.
Plaatsen: Herhaal de genoemde stappen in
omgekeerde volgorde.
■Ruitenwisserrubber vervangen
1 Trek aan het ruitenwisserrubber om
de klauw van het ruitenwisserblad
los te maken van de aanslag en trek
het ruitenwisserrubber naar buiten.
Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes van
het verwijderde ruitenwisserrubber
en plaats de plaatjes op een nieuw
ruitenwisserrubber.
Zorg ervoor dat de plaats van de uitsparing
en de richting van de kromming hetzelfde
zijn als bij het verwijderen.
3Plaats het ruitenwisserrubber op het
ruitenwisserblad vanaf de zijde zon-
der aanslag.
4 Zet de aanslag van het ruitenwis-
serrubber goed vast in de klauw van
het ruitenwisserblad.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 540 Wednesday, February 3, 2021 2:42 PM

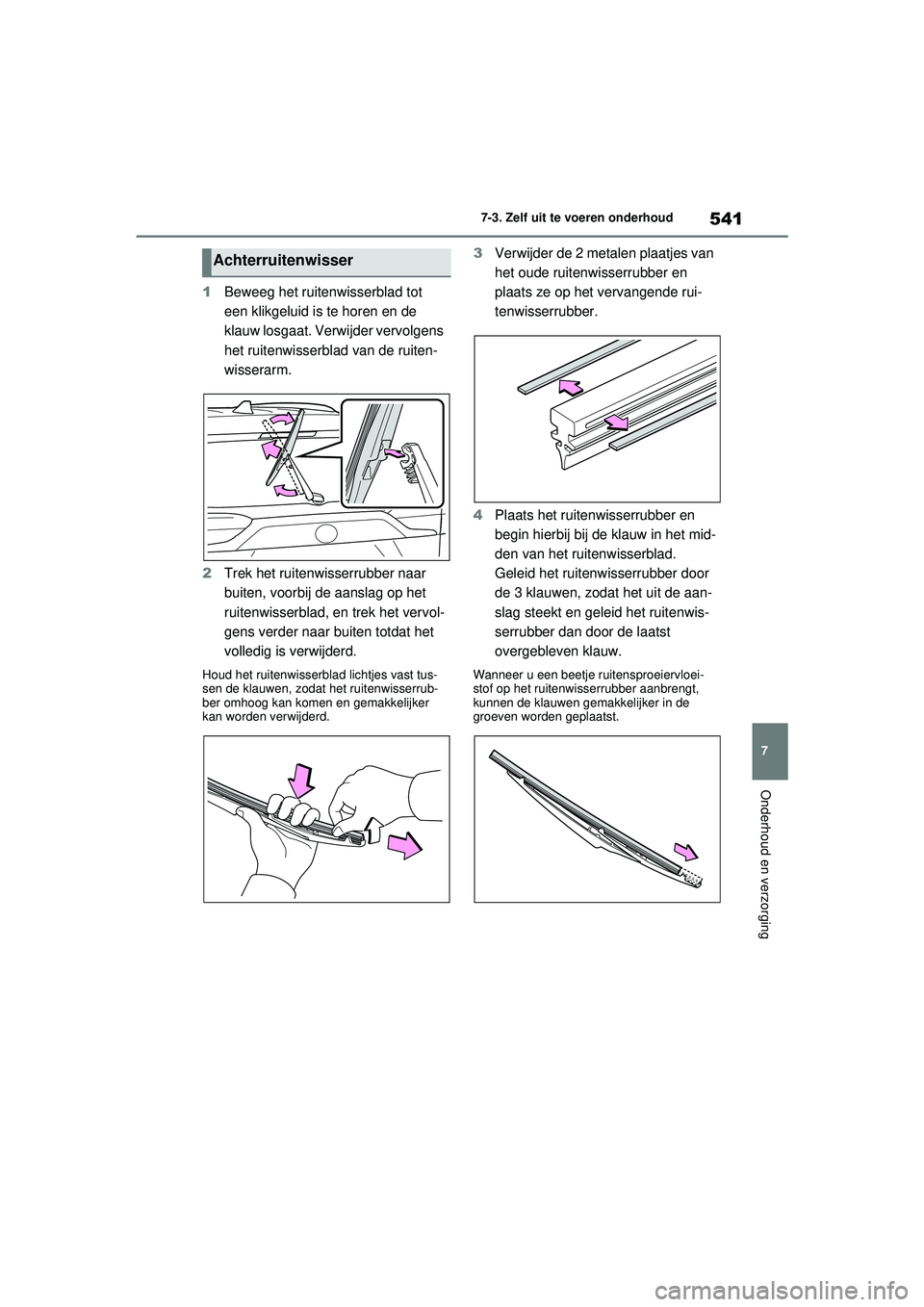

541
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervolgens
het ruitenwisserblad van de ruiten-
wisserarm.
2 Trek het ruitenwisserrubber naar
buiten, voorbij de aanslag op het
ruitenwisserblad, en trek het vervol-
gens verder naar buiten totdat het
volledig is verwijderd.
Houd het ruitenwisserblad lichtjes vast tus-
sen de klauwen, zodat het ruitenwisserrub-
ber omhoog kan komen en gemakkelijker
kan worden verwijderd.
3Verwijder de 2 metalen plaatjes van
het oude ruitenwisserrubber en
plaats ze op het vervangende rui-
tenwisserrubber.
4 Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het mid-
den van het ruitenwisserblad.
Geleid het ruitenwisserrubber door
de 3 klauwen, zodat het uit de aan-
slag steekt en geleid het ruitenwis-
serrubber dan door de laatst
overgebleven klauw.
Wanneer u een beetje ruitensproeiervloei-
stof op het ruitenwisserrubber aanbrengt,
kunnen de klauwen gemakkelijker in de
groeven worden geplaatst.
Achterruitenwisser
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 541 Wednesday, February 3, 2021 2:42 PM

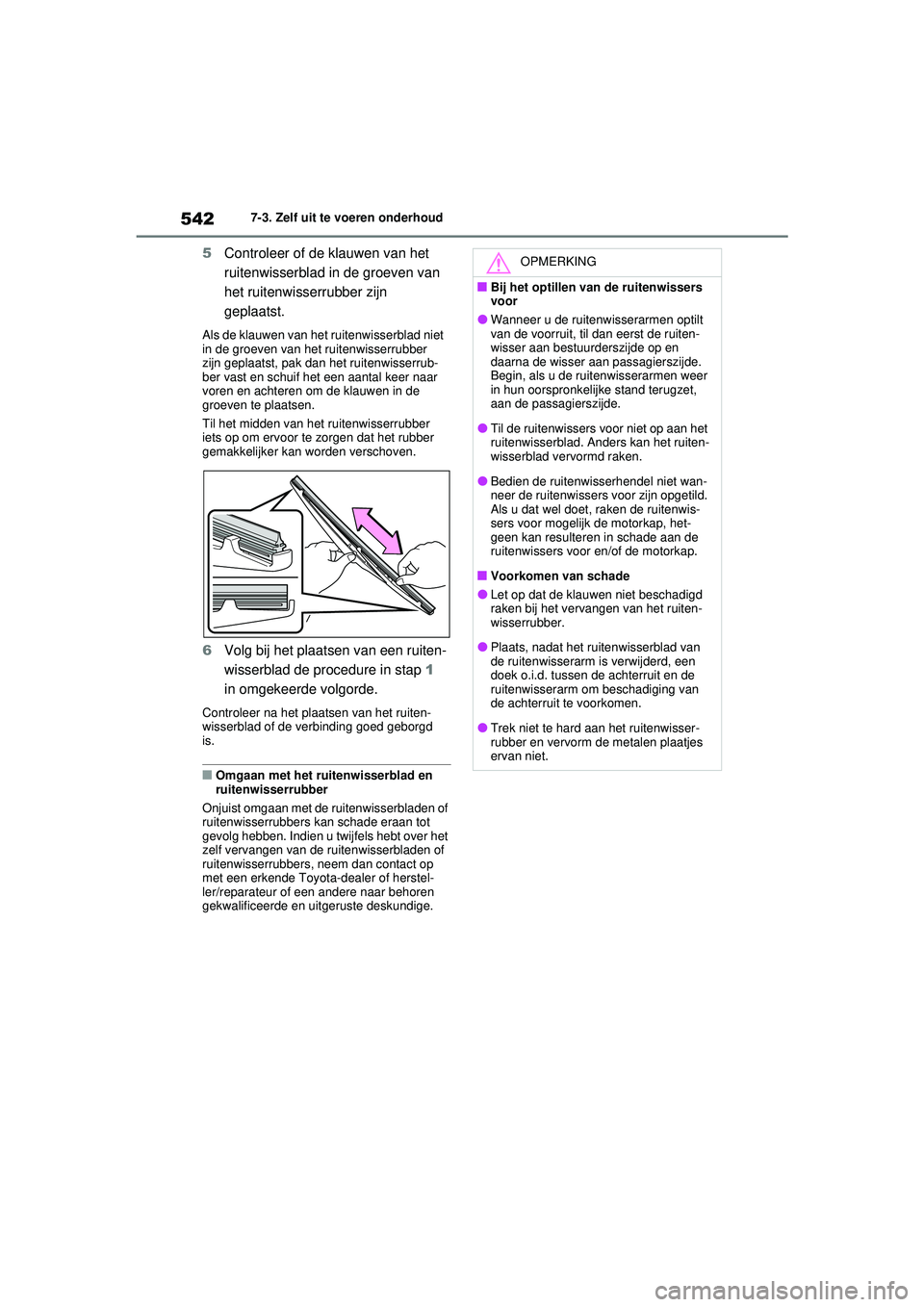

5427-3. Zelf uit te voeren onderhoud
5Controleer of de klauwen van het
ruitenwisserblad in de groeven van
het ruitenwisserrubber zijn
geplaatst.
Als de klauwen van het ruitenwisserblad niet
in de groeven van het ruitenwisserrubber
zijn geplaatst, pak dan het ruitenwisserrub-
ber vast en schuif het een aantal keer naar
voren en achteren om de klauwen in de
groeven te plaatsen.
Til het midden van het ruitenwisserrubber
iets op om ervoor te zorgen dat het rubber
gemakkelijker kan worden verschoven.
6Volg bij het plaatsen van een ruiten-
wisserblad de procedure in stap 1
in omgekeerde volgorde.
Controleer na het plaatsen van het ruiten-
wisserblad of de verbinding goed geborgd
is.
■Omgaan met het ruitenwisserblad en
ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of
ruitenwisserrubbers kan schade eraan tot
gevolg hebben. Indien u twijfels hebt over het
zelf vervangen van de ruitenwisserbladen of
ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
■Bij het optillen van de ruitenwissers
voor
●Wanneer u de ruitenwisserarmen optilt
van de voorruit, til dan eerst de ruiten-
wisser aan bestuurderszijde op en
daarna de wisser aan passagierszijde.
Begin, als u de ruitenwisserarmen weer
in hun oorspronkelijke stand terugzet,
aan de passagierszijde.
●Til de ruitenwissers voor niet op aan het
ruitenwisserblad. Anders kan het ruiten-
wisserblad vervormd raken.
●Bedien de ruitenwisserhendel niet wan-
neer de ruitenwissers voor zijn opgetild.
Als u dat wel doet, raken de ruitenwis-
sers voor mogelijk de motorkap, het-
geen kan resulteren in schade aan de
ruitenwissers voor en/of de motorkap.
■Voorkomen van schade
●Let op dat de klauwen niet beschadigd
raken bij het vervangen van het ruiten-
wisserrubber.
●Plaats, nadat het ruitenwisserblad van
de ruitenwisserarm is verwijderd, een
doek o.i.d. tussen de achterruit en de
ruitenwisserarm om beschadiging van
de achterruit te voorkomen.
●Trek niet te hard aan het ruitenwisser-
rubber en vervorm de metalen plaatjes
ervan niet.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 542 Wednesday, February 3, 2021 2:42 PM

543
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

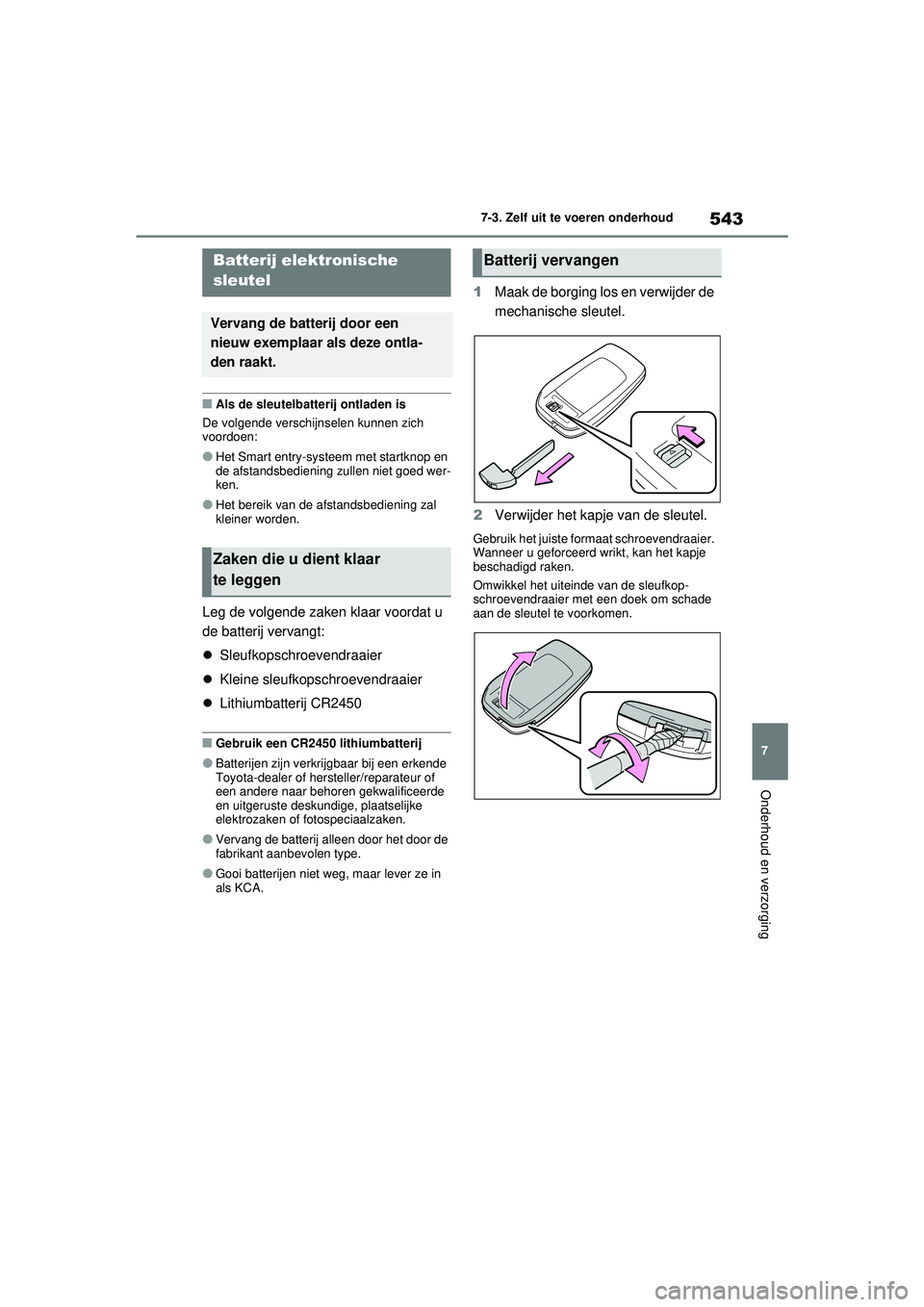

■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
●Het bereik van de afstandsbediening zal
kleiner worden.
Leg de volgende zaken klaar voordat u
de batterij vervangt:
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2450
■Gebruik een CR2450 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.
1 Maak de borging los en verwijder de
mechanische sleutel.
2 Verwijder het kapje van de sleutel.
Gebruik het juiste formaat schroevendraaier.
Wanneer u geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
Batterij elektronische
sleutel
Vervang de batterij door een
nieuw exemplaar als deze ontla-
den raakt.
Zaken die u dient klaar
te leggen
Batterij vervangen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 543 Wednesday, February 3, 2021 2:42 PM

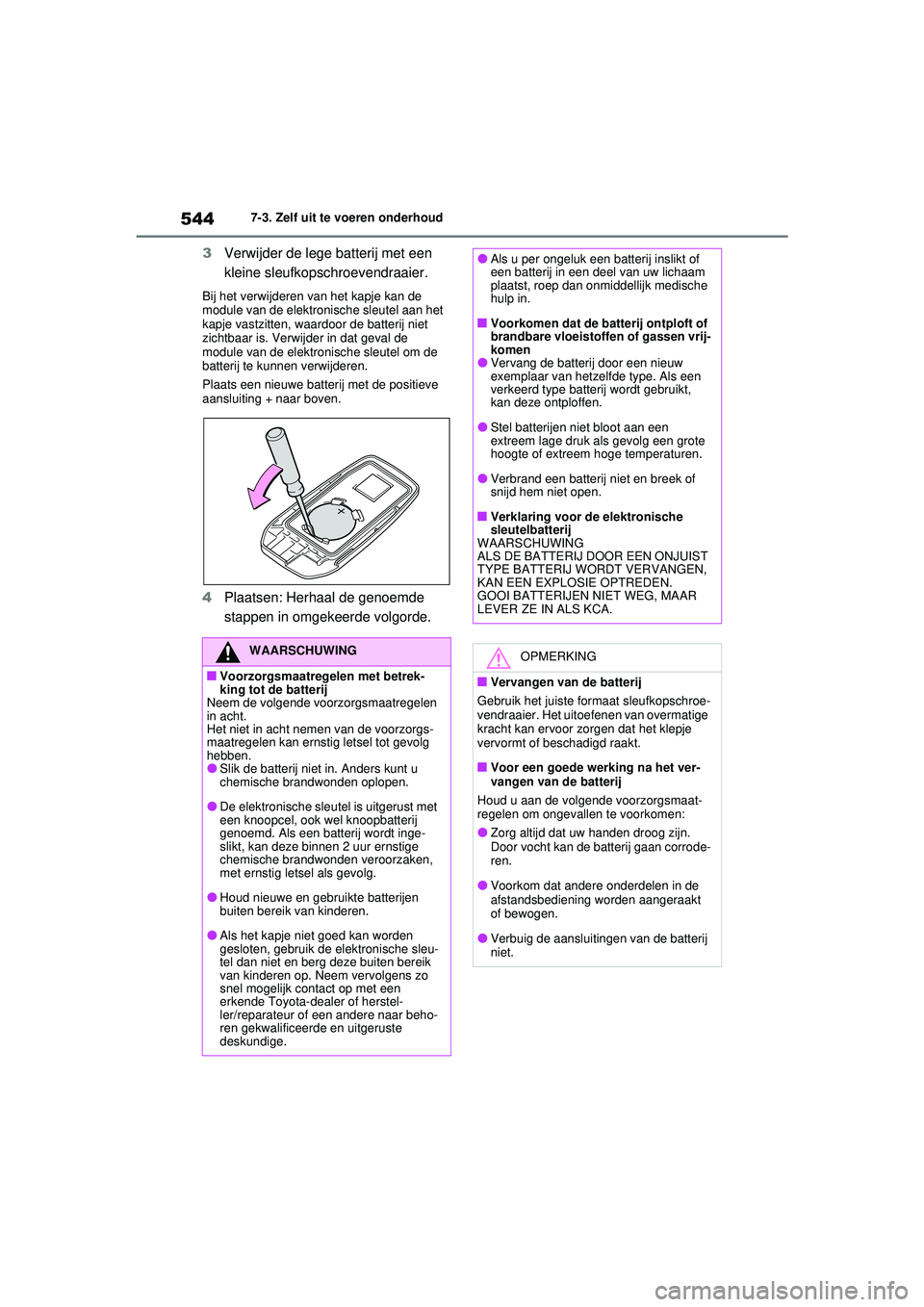

5447-3. Zelf uit te voeren onderhoud
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektronische sleutel om de
batterij te kunnen verwijderen.
Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
4Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de batterij
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
●De elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met ernstig letsel als gevolg.
●Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
●Als het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens zo
snel mogelijk contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Als u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan on middellijk medische
hulp in.
■Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
●Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
●Stel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
●Verbrand een batterij niet en breek of
snijd hem niet open.
■Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
■Vervangen van de batterij
Gebruik het juiste formaat sleufkopschroe-
vendraaier. Het uitoefenen van overmatige
kracht kan ervoor zorgen dat het klepje
vervormt of beschadigd raakt.
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 544 Wednesday, February 3, 2021 2:42 PM

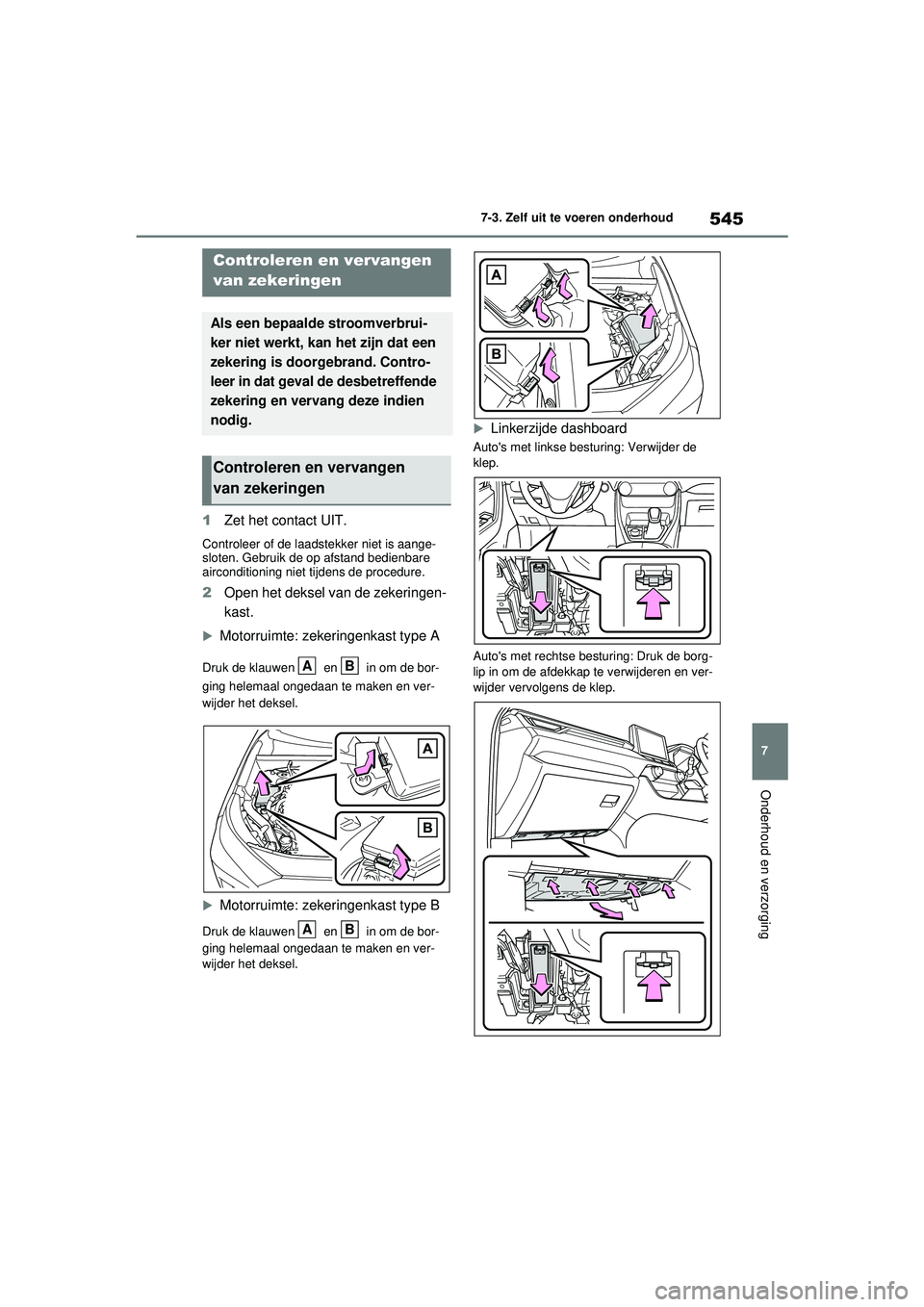

545
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
Controleer of de laadstekker niet is aange-
sloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
2Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.

Motorruimte: zekeringenkast type B
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel. 
Linkerzijde dashboard
Auto's met linkse besturing: Verwijder de
klep.
Auto's met rechtse besturing: Druk de borg-
lip in om de afdekkap te verwijderen en ver-
wijder vervolgens de klep.
Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 545 Wednesday, February 3, 2021 2:42 PM

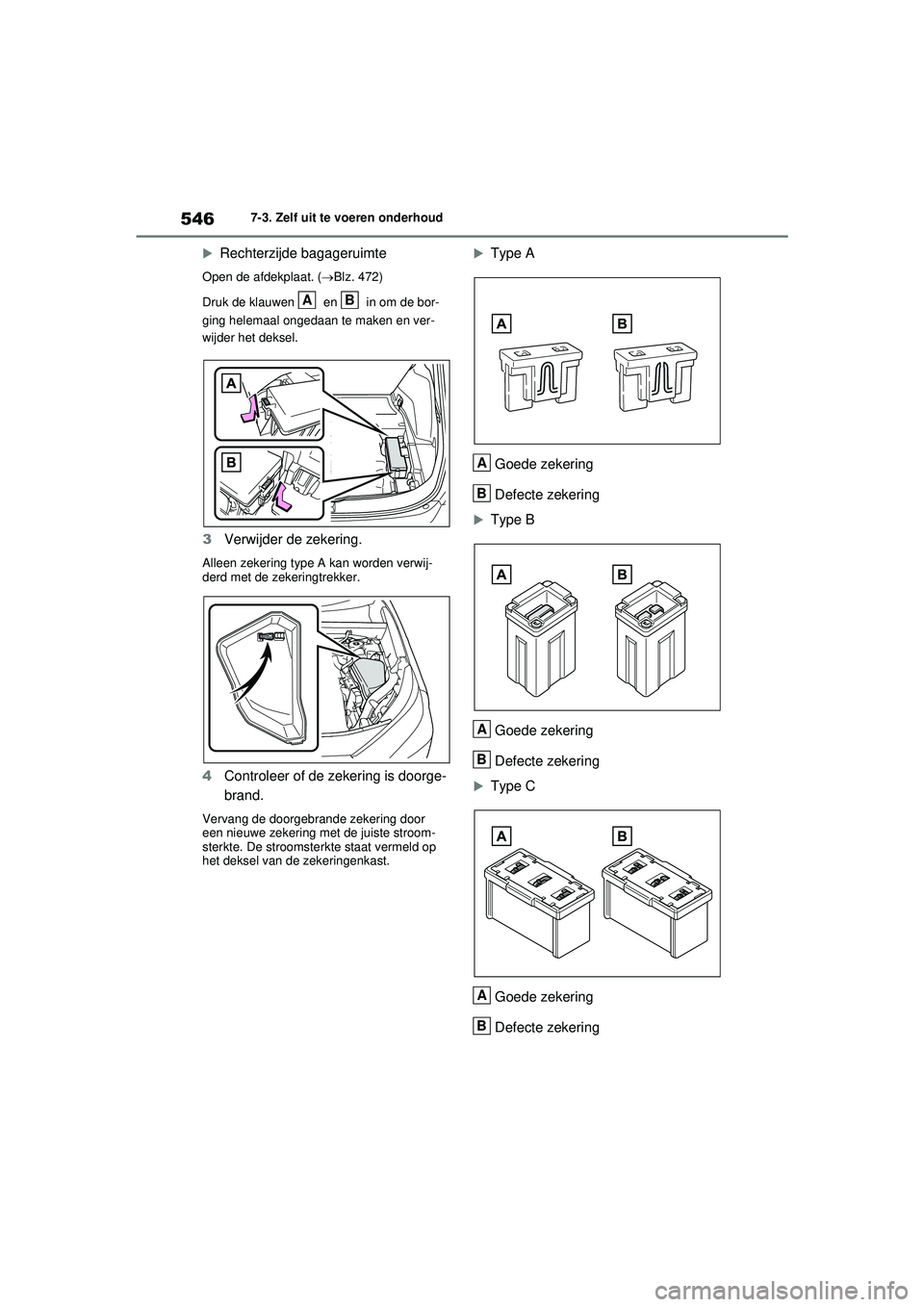

5467-3. Zelf uit te voeren onderhoud

Rechterzijde bagageruimte
Open de afdekplaat. ( Blz. 472)
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.
3 Verwijder de zekering.
Alleen zekering type A kan worden verwij-
derd met de zekeringtrekker.
4Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast. 
Type A
Goede zekering
Defecte zekering
Type BGoede zekering
Defecte zekering
Type CGoede zekering
Defecte zekering
AB
A
B
A
B
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 546 Wednesday, February 3, 2021 2:42 PM

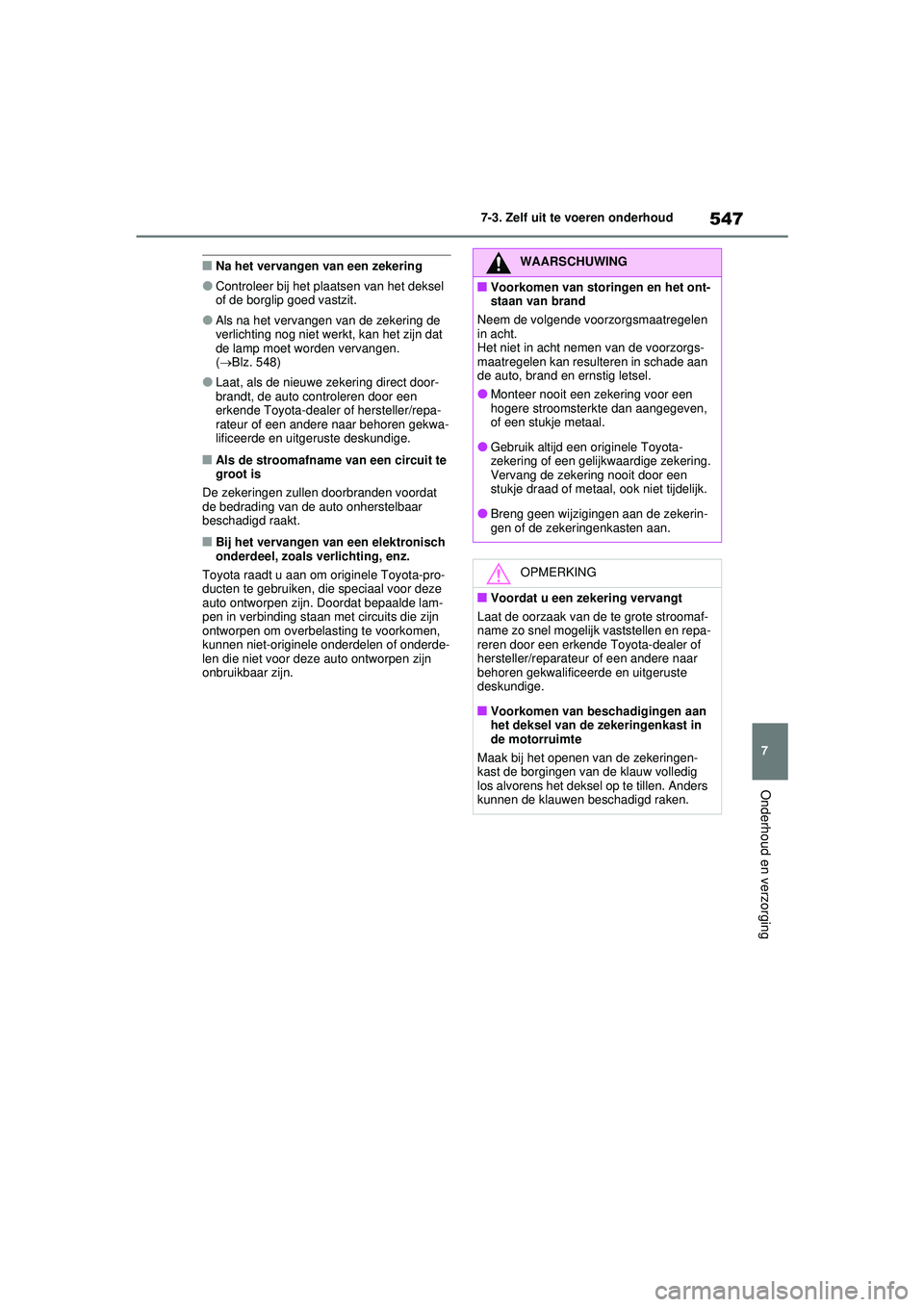

547
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
(
 Blz. 548)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van een elektronisch
onderdeel, zoals verlichting, enz.
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn. Doordat bepaalde lam-
pen in verbinding staan met circuits die zijn
ontworpen om overbelasting te voorkomen,
kunnen niet-originele onderdelen of onderde-
len die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een originele Toyota-
zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Voorkomen van beschadigingen aan
het deksel van de zekeringenkast in
de motorruimte
Maak bij het openen van de zekeringen-
kast de borgingen van de klauw volledig
los alvorens het deksel op te tillen. Anders
kunnen de klauwen beschadigd raken.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 547 Wednesday, February 3, 2021 2:42 PM

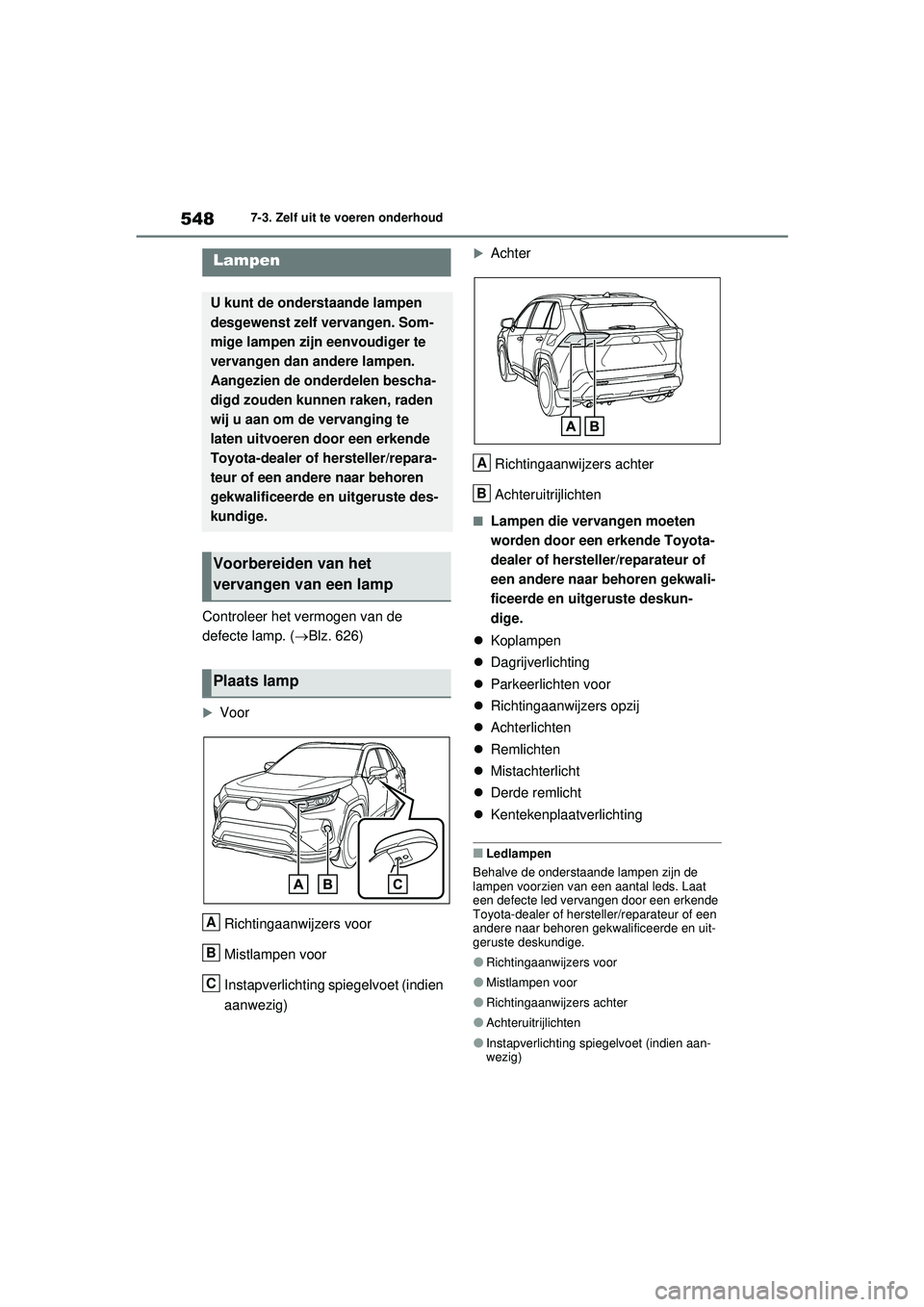

5487-3. Zelf uit te voeren onderhoud
Controleer het vermogen van de
defecte lamp. (Blz. 626)
Voor
Richtingaanwijzers voor
Mistlampen voor
Instapverlichting spiegelvoet (indien
aanwezig)
AchterRichtingaanwijzers achter
Achteruitrijlichten
■Lampen die vervangen moeten
worden door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
 Koplampen
 Dagrijverlichting
 Parkeerlichten voor
 Richtingaanwijzers opzij
 Achterlichten
 Remlichten
 Mistachterlicht
 Derde remlicht
 Kentekenplaatverlichting
■Ledlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Richtingaanwijzers voor
●Mistlampen voor
●Richtingaanwijzers achter
●Achteruitrijlichten
●Instapverlichting spiegelvoet (indien aan-
wezig)
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het
vervangen van een lamp
Plaats lamp
A
B
C
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 548 Wednesday, February 3, 2021 2:42 PM
