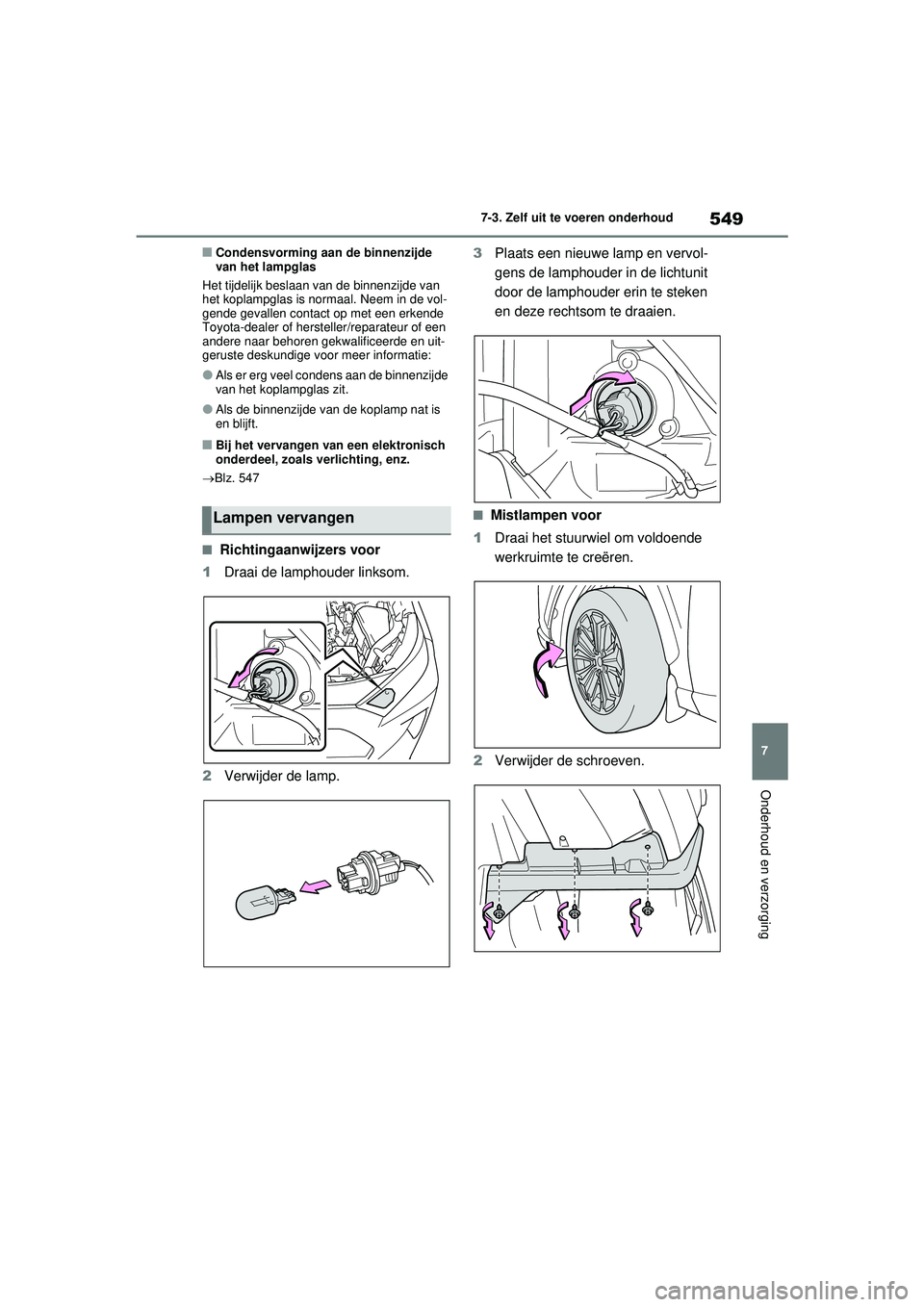

TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

549
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Bij het vervangen van een elektronisch
onderdeel, zoals verlichting, enz.
 Blz. 547
■Richtingaanwijzers voor
1 Draai de lamphouder linksom.
2 Verwijder de lamp. 3
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
■Mistlampen voor
1 Draai het stuurwiel om voldoende
werkruimte te creëren.
2 Verwijder de schroeven.Lampen vervangen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 549 Wednesday, February 3, 2021 2:42 PM

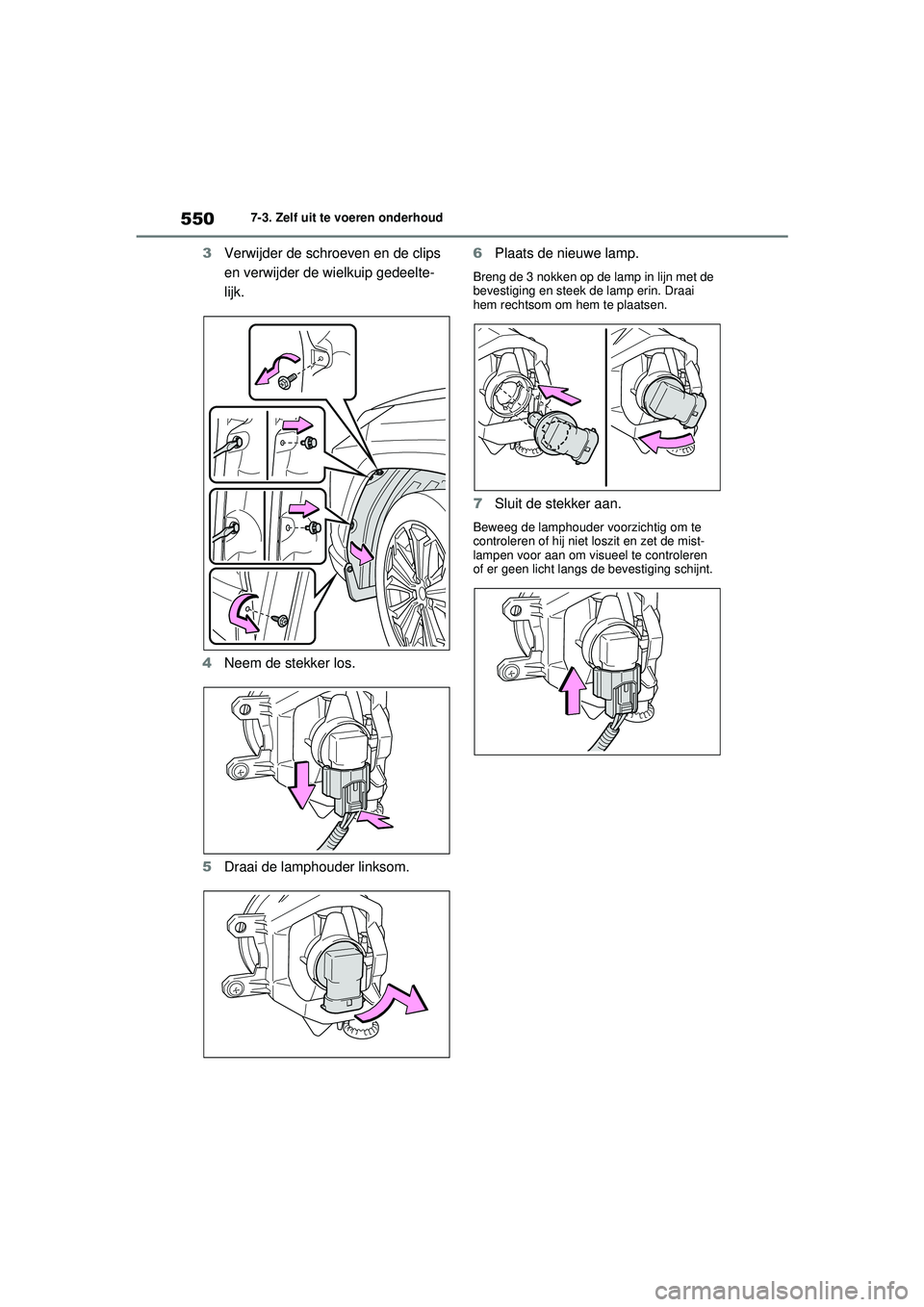

5507-3. Zelf uit te voeren onderhoud
3Verwijder de schroeven en de clips
en verwijder de wielkuip gedeelte-
lijk.
4 Neem de stekker los.
5 Draai de lamphouder linksom. 6
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin. Draai
hem rechtsom om hem te plaatsen.
7Sluit de stekker aan.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de mist-
lampen voor aan om visueel te controleren
of er geen licht langs de bevestiging schijnt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 550 Wednesday, February 3, 2021 2:42 PM

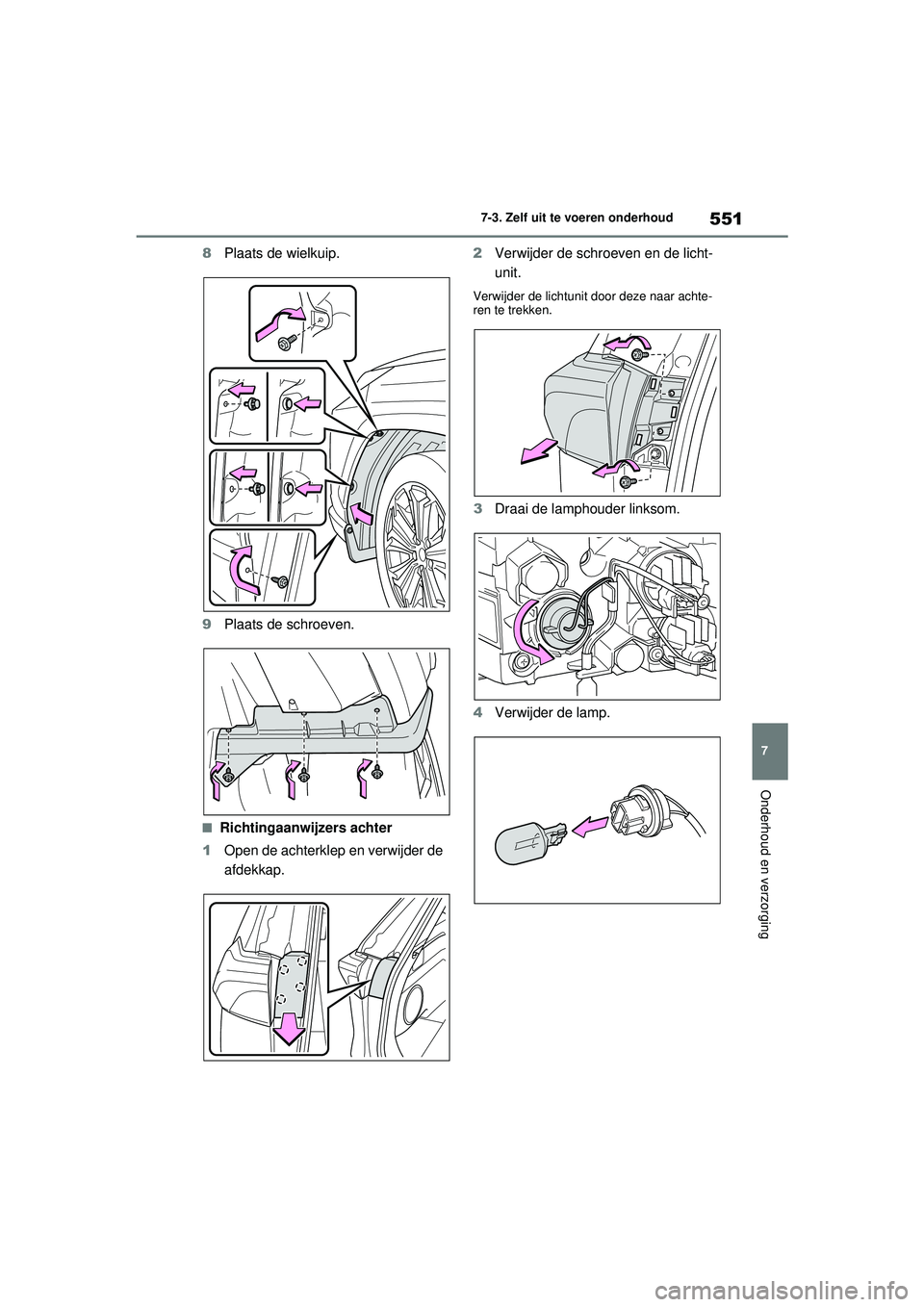

551
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
8
Plaats de wielkuip.
9 Plaats de schroeven.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder de
afdekkap. 2
Verwijder de schroeven en de licht-
unit.
Verwijder de lichtunit door deze naar achte-
ren te trekken.
3Draai de lamphouder linksom.
4 Verwijder de lamp.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 551 Wednesday, February 3, 2021 2:42 PM

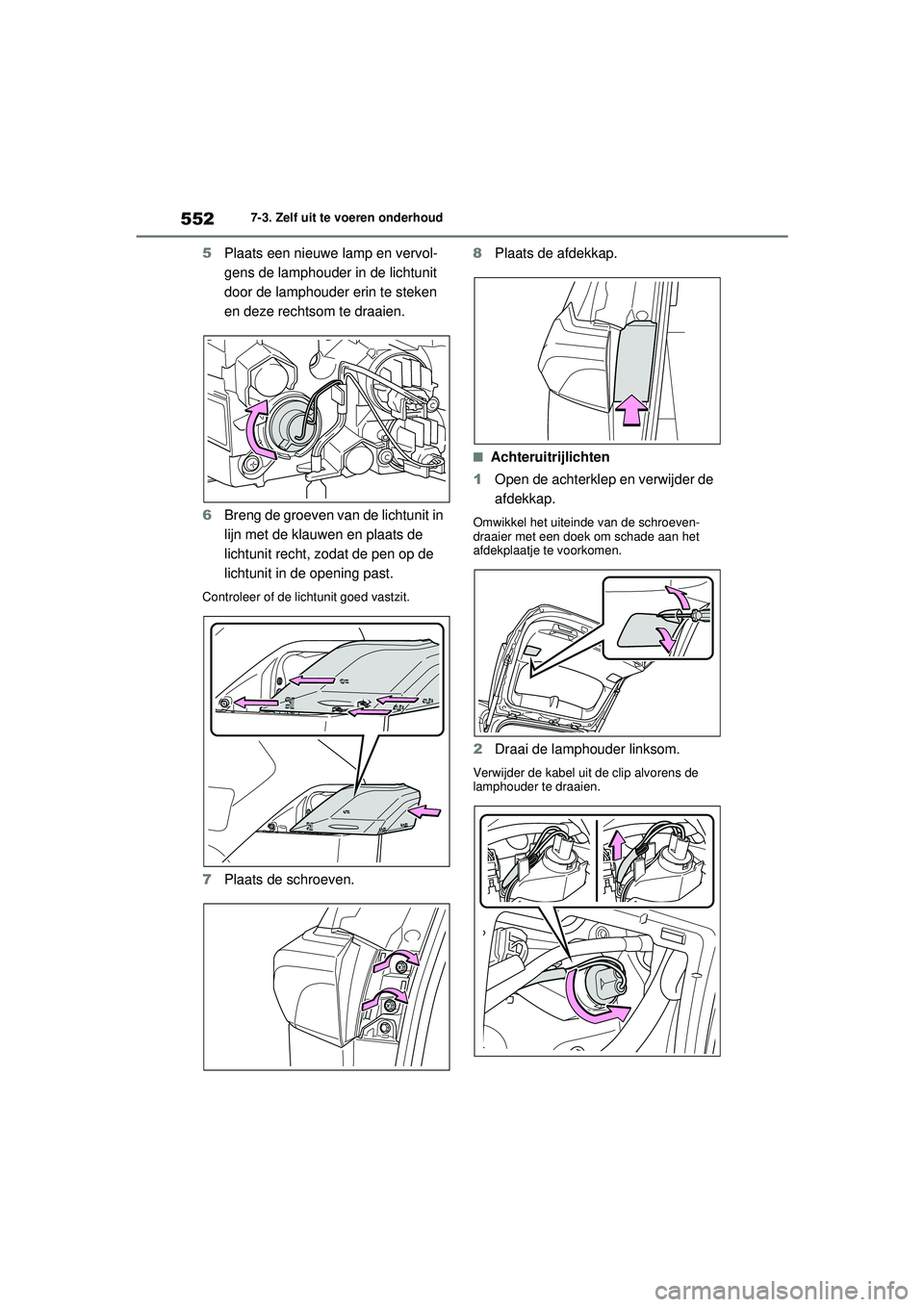

5527-3. Zelf uit te voeren onderhoud
5Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
6 Breng de groeven van de lichtunit in
lijn met de klauwen en plaats de
lichtunit recht, zodat de pen op de
lichtunit in de opening past.
Controleer of de lichtunit goed vastzit.
7Plaats de schroeven. 8
Plaats de afdekkap.
■Achteruitrijlichten
1 Open de achterklep en verwijder de
afdekkap.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 552 Wednesday, February 3, 2021 2:42 PM

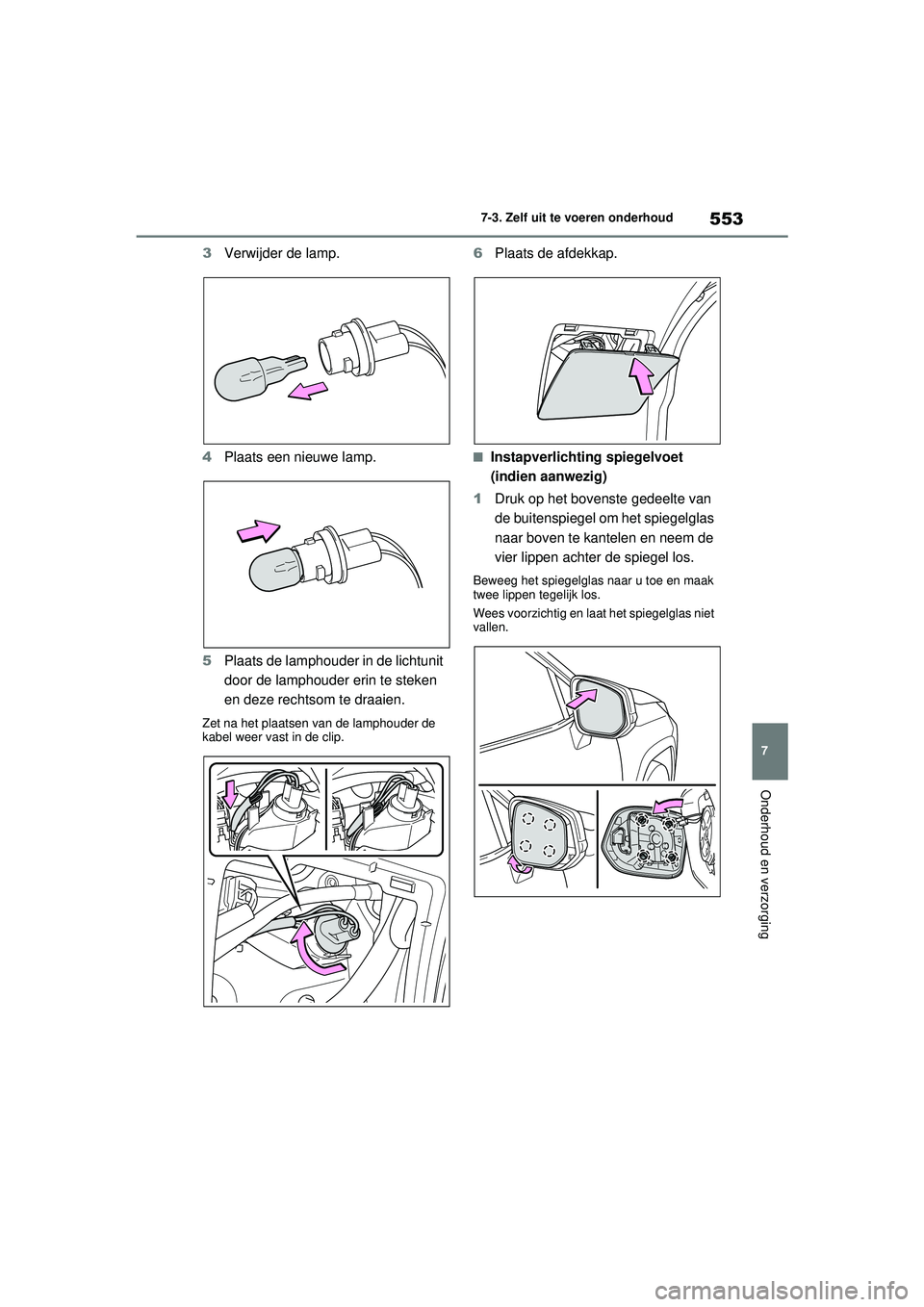

553
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Verwijder de lamp.
4 Plaats een nieuwe lamp.
5 Plaats de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
6Plaats de afdekkap.
■Instapverlichting spiegelvoet
(indien aanwezig)
1 Druk op het bovenste gedeelte van
de buitenspiegel om het spiegelglas
naar boven te kantelen en neem de
vier lippen achter de spiegel los.
Beweeg het spiegelglas naar u toe en maak
twee lippen tegelijk los.
Wees voorzichtig en laat het spiegelglas niet
vallen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 553 Wednesday, February 3, 2021 2:42 PM

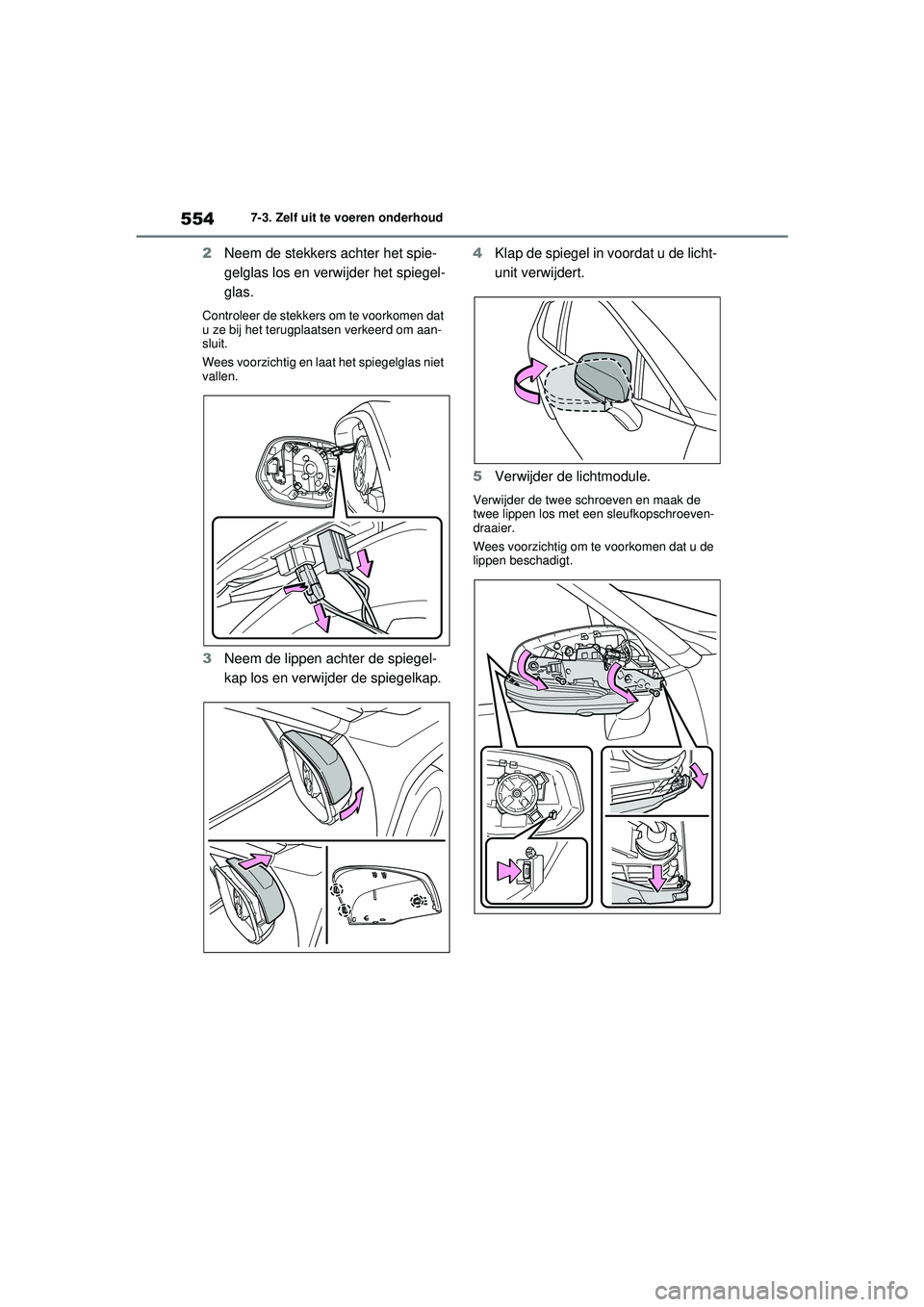

5547-3. Zelf uit te voeren onderhoud
2Neem de stekkers achter het spie-
gelglas los en verwijder het spiegel-
glas.
Controleer de stekkers om te voorkomen dat
u ze bij het terugplaatsen verkeerd om aan-
sluit.
Wees voorzichtig en laat het spiegelglas niet
vallen.
3 Neem de lippen achter de spiegel-
kap los en verwijder de spiegelkap. 4
Klap de spiegel in voordat u de licht-
unit verwijdert.
5 Verwijder de lichtmodule.
Verwijder de twee schroeven en maak de
twee lippen los met een sleufkopschroeven-
draaier.
Wees voorzichtig om te voorkomen dat u de
lippen beschadigt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 554 Wednesday, February 3, 2021 2:42 PM

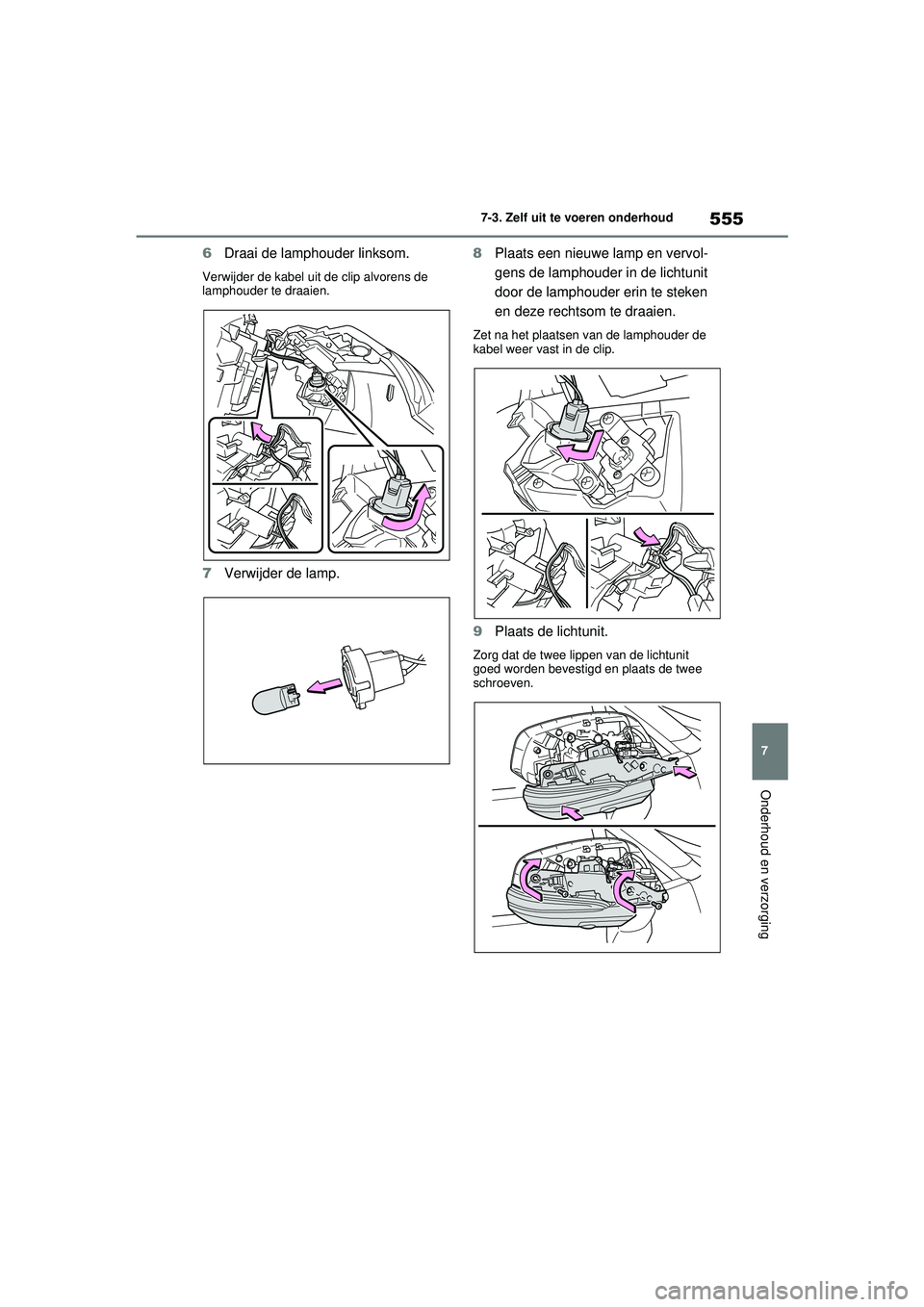

555
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
7Verwijder de lamp. 8
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Zet na het plaatsen van de lamphouder de
kabel weer vast in de clip.
9Plaats de lichtunit.
Zorg dat de twee lippen van de lichtunit
goed worden bevestigd en plaats de twee
schroeven.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 555 Wednesday, February 3, 2021 2:42 PM

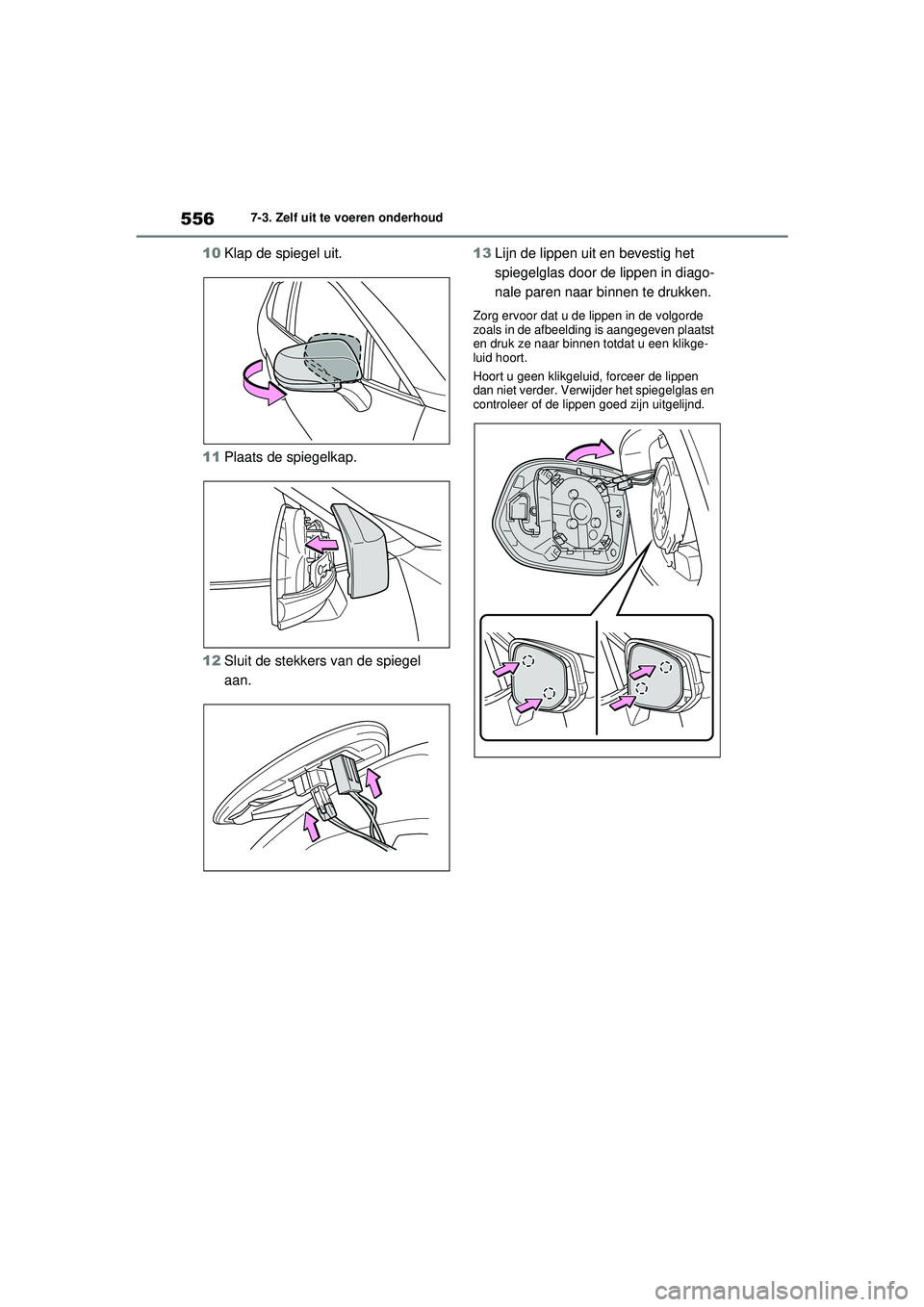

5567-3. Zelf uit te voeren onderhoud
10Klap de spiegel uit.
11 Plaats de spiegelkap.
12 Sluit de stekkers van de spiegel
aan. 13
Lijn de lippen uit en bevestig het
spiegelglas door de lippen in diago-
nale paren naar binnen te drukken.
Zorg ervoor dat u de lippen in de volgorde
zoals in de afbeelding is aangegeven plaatst
en druk ze naar binnen totdat u een klikge-
luid hoort.
Hoort u geen klikgeluid, forceer de lippen
dan niet verder. Verwijder het spiegelglas en
controleer of de lippen goed zijn uitgelijnd.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 556 Wednesday, February 3, 2021 2:42 PM

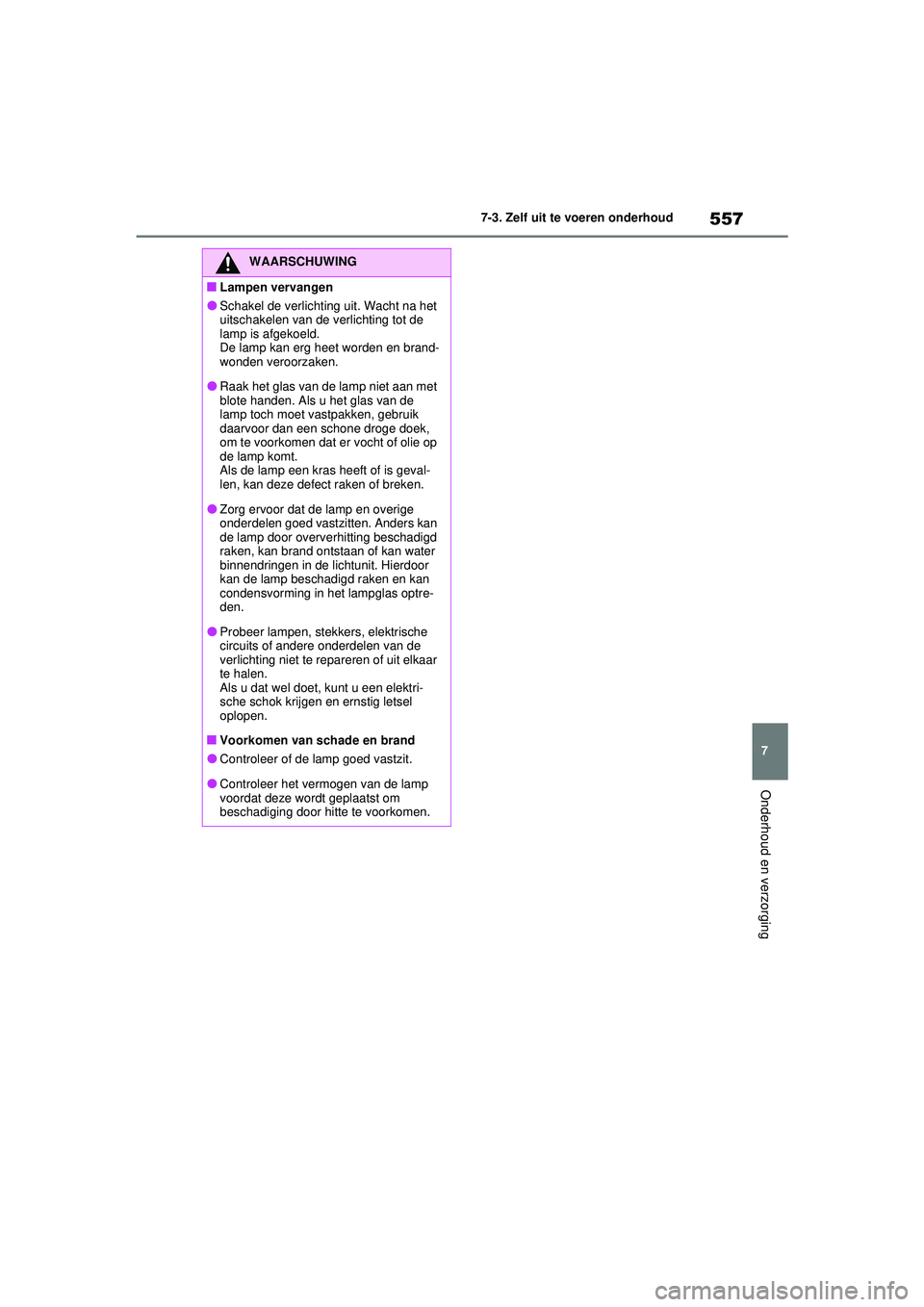

557
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lamp is afgekoeld.
De lamp kan erg heet worden en brand-
wonden veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt.
Als de lamp een kras heeft of is geval-
len, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en overige
onderdelen goed vastzitten. Anders kan
de lamp door oververhitting beschadigd
raken, kan brand ontstaan of kan water
binnendringen in de lichtunit. Hierdoor
kan de lamp beschadigd raken en kan
condensvorming in het lampglas optre-
den.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar
te halen.
Als u dat wel doet, kunt u een elektri-
sche schok krijgen en ernstig letsel
oplopen.
■Voorkomen van schade en brand
●Controleer of de lamp goed vastzit.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
