TOYOTA RAV4 PHEV 2021 Manuale duso (in Italian)

529
7
7-3. Manutenzione “fai da te”
Manutenzione e cura

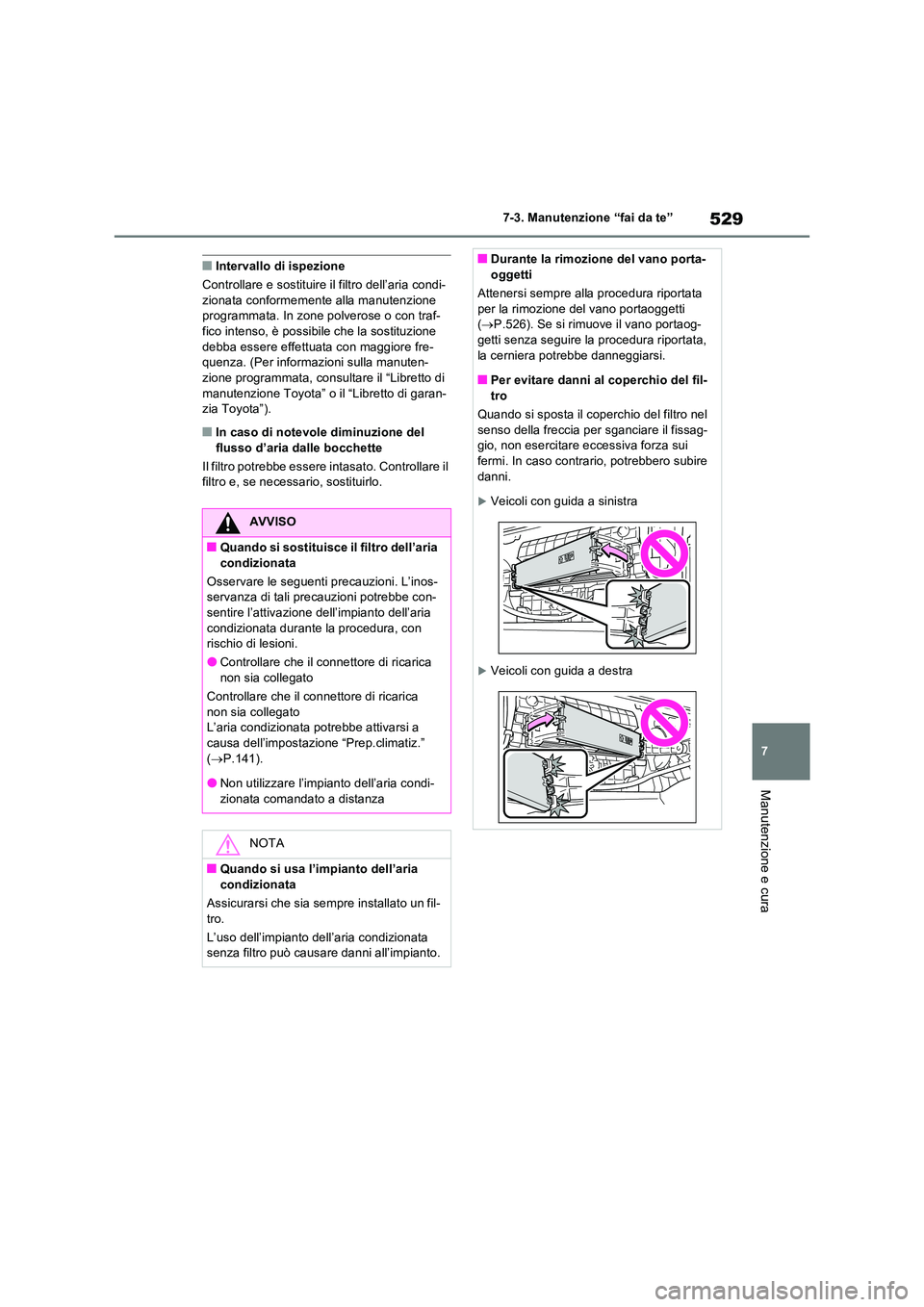

QIntervallo di ispezione
Controllare e sostituire il filtro dell’aria condi- zionata conformemente alla manutenzione programmata. In zone polverose o con traf-
fico intenso, è possibile che la sostituzione debba essere effettuata con maggiore fre-quenza. (Per informazioni sulla manuten-
zione programmata, consultare il “Libretto di manutenzione Toyota” o il “Libretto di garan-zia Toyota”).
QIn caso di notevole diminuzione del
flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
AVVISO
QQuando si sostituisce il filtro dell’aria
condizionata
Osservare le seguenti precauzioni. L’inos- servanza di tali precauzioni potrebbe con-sentire l’attivazione dell’impianto dell’aria
condizionata durante la procedura, con rischio di lesioni.
OControllare che il connettore di ricarica non sia collegato
Controllare che il connettore di ricarica
non sia collegato L’aria condizionata potrebbe attivarsi a causa dell’impostazione “Prep.climatiz.”
( P.141).
ONon utilizzare l’impianto dell’aria condi- zionata comandato a distanza
NOTA
QQuando si usa l’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un fil-
tro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.
QDurante la rimozione del vano porta-oggetti
Attenersi sempre alla procedura riportata
per la rimozione del vano portaoggetti ( P.526). Se si rimuove il vano portaog- getti senza seguire la procedura riportata,
la cerniera potrebbe danneggiarsi.
QPer evitare danni al coperchio del fil- tro
Quando si sposta il coperchio del filtro nel
senso della freccia per sganciare il fissag- gio, non esercitare eccessiva forza sui fermi. In caso contrario, potrebbero subire
danni.
Veicoli con guida a sinistra
Veicoli con guida a destra

5307-3. Manutenzione “fai da te”

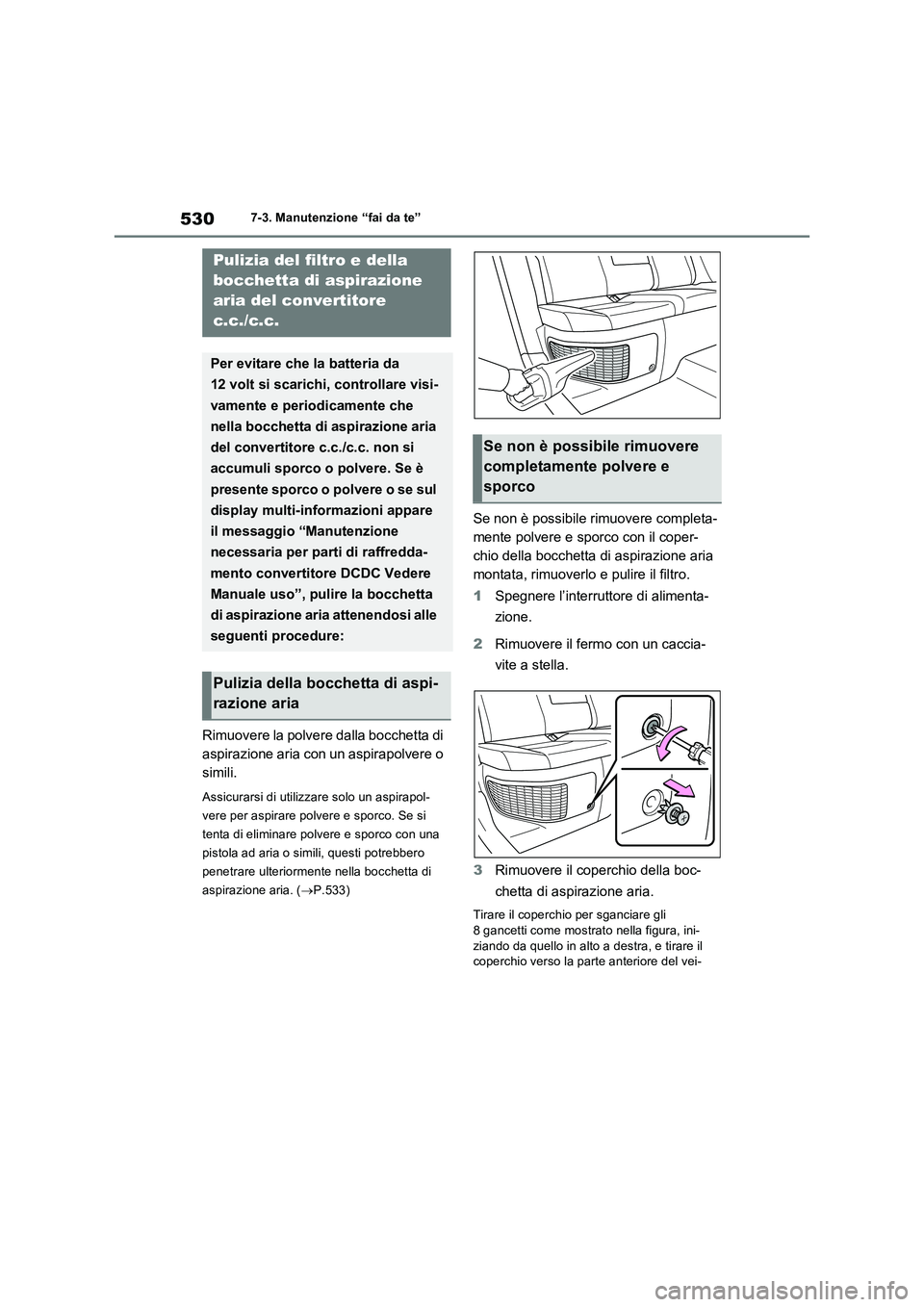

Rimuovere la polvere dalla bocchetta di
aspirazione aria con un aspirapolvere o
simili.
Assicurarsi di utilizzare solo un aspirapol-
vere per aspirare polvere e sporco. Se si
tenta di eliminare polvere e sporco con una
pistola ad aria o simili, questi potrebbero
penetrare ulteriormente nella bocchetta di
aspirazione aria. (P.533)
Se non è possibile rimuovere completa-
mente polvere e sporco con il coper-
chio della bocchetta di aspirazione aria
montata, rimuoverlo e pulire il filtro.
1Spegnere l’interruttore di alimenta-
zione.
2Rimuovere il fermo con un caccia-
vite a stella.
3Rimuovere il coperchio della boc-
chetta di aspirazione aria.
Tirare il coperchio per sganciare gli
8 gancetti come mostrato nella figura, ini-
ziando da quello in alto a destra, e tirare il
coperchio verso la parte anteriore del vei-
Pulizia del filtro e della
bocchetta di aspirazione
aria del convertitore
c.c./c.c.
Per evitare che la batteria da
12 volt si scarichi, controllare visi-
vamente e periodicamente che
nella bocchetta di aspirazione aria
del convertitore c.c./c.c. non si
accumuli sporco o polvere. Se è
presente sporco o polvere o se sul
display multi-informazioni appare
il messaggio “Manutenzione
necessaria per parti di raffredda-
mento convertitore DCDC Vedere
Manuale uso”, pulire la bocchetta
di aspirazione aria attenendosi alle
seguenti procedure:
Pulizia della bocchetta di aspi-
razione aria
Se non è possibile rimuovere
completamente polvere e
sporco

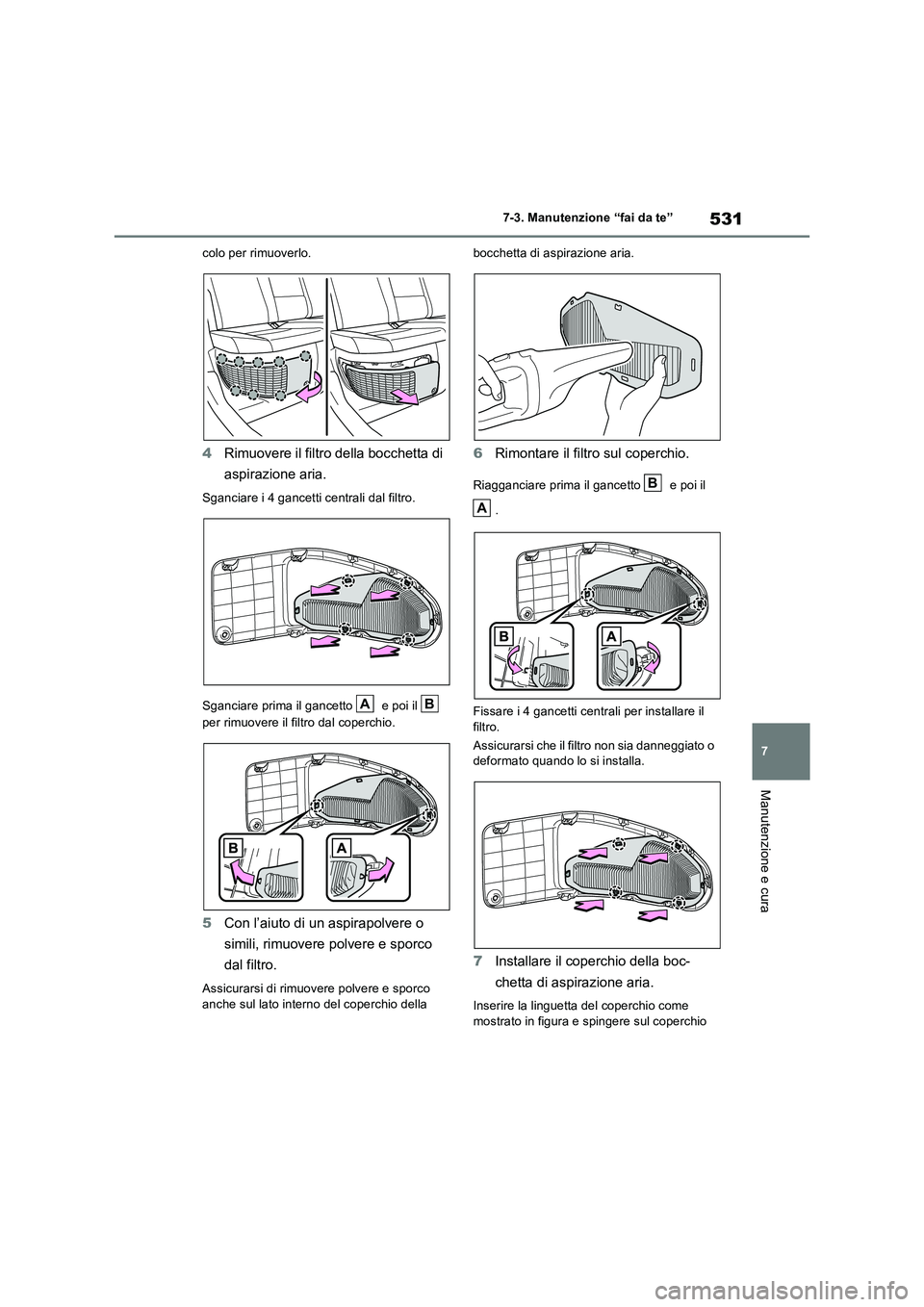

531
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
colo per rimuoverlo.
4Rimuovere il filtro della bocchetta di
aspirazione aria.
Sganciare i 4 gancetti centrali dal filtro.
Sganciare prima il gancetto e poi il
per rimuovere il filtro dal coperchio.
5Con l’aiuto di un aspirapolvere o
simili, rimuovere polvere e sporco
dal filtro.
Assicurarsi di rimuovere polvere e sporco
anche sul lato interno del coperchio della bocchetta di aspirazione aria.
6Rimontare il filtro sul coperchio.
Riagganciare prima il gancetto e poi il
.
Fissare i 4 gancetti centrali per installare il
filtro.
Assicurarsi che il filtro non sia danneggiato o
deformato quando lo si installa.
7Installare il coperchio della boc-
chetta di aspirazione aria.
Inserire la linguetta del coperchio come
mostrato in figura e spingere sul coperchio
AB
B
A

5327-3. Manutenzione “fai da te”

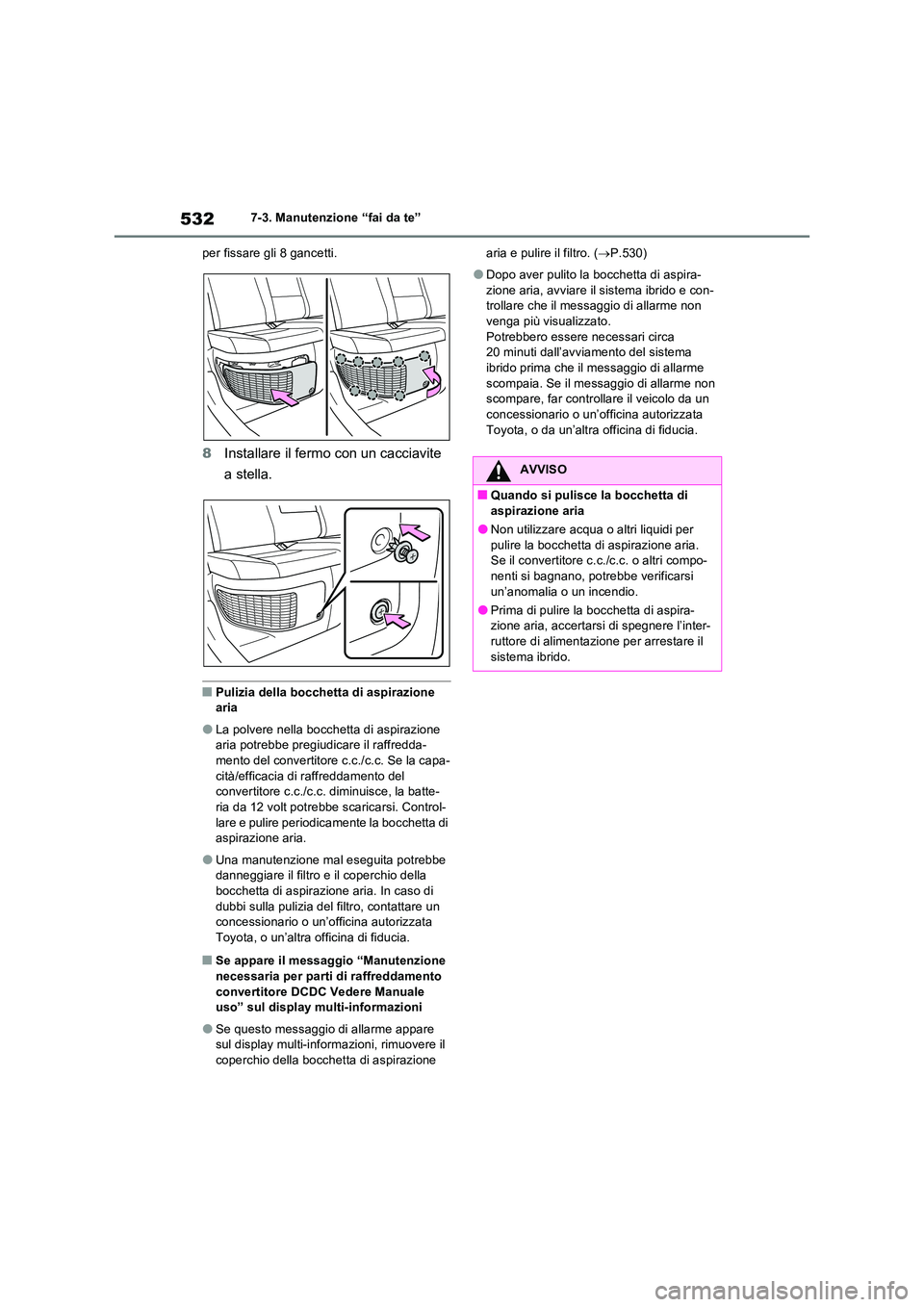

per fissare gli 8 gancetti.
8 Installare il fermo con un cacciavite
a stella.
QPulizia della bocchetta di aspirazione aria
OLa polvere nella bocchetta di aspirazione aria potrebbe pregiudicare il raffredda-mento del convertitore c.c./c.c. Se la capa-
cità/efficacia di raffreddamento del convertitore c.c./c.c. diminuisce, la batte-ria da 12 volt potrebbe scaricarsi. Control-
lare e pulire periodicamente la bocchetta di aspirazione aria.
OUna manutenzione mal eseguita potrebbe danneggiare il filtro e il coperchio della bocchetta di aspirazione aria. In caso di
dubbi sulla pulizia del filtro, contattare un concessionario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
QSe appare il messaggio “Manutenzione
necessaria per parti di raffreddamento convertitore DCDC Vedere Manuale uso” sul display multi-informazioni
OSe questo messaggio di allarme appare sul display multi-informazioni, rimuovere il
coperchio della bocchetta di aspirazione
aria e pulire il filtro. ( P.530)
ODopo aver pulito la bocchetta di aspira-
zione aria, avviare il sistema ibrido e con- trollare che il messaggio di allarme non venga più visualizzato.
Potrebbero essere necessari circa 20 minuti dall’avviamento del sistema ibrido prima che il messaggio di allarme
scompaia. Se il messaggio di allarme non scompare, far controllare il veicolo da un concessionario o un’officina autorizzata
Toyota, o da un’altra officina di fiducia.
AVVISO
QQuando si pulisce la bocchetta di aspirazione aria
ONon utilizzare acqua o altri liquidi per
pulire la bocchetta di aspirazione aria. Se il convertitore c.c./c.c. o altri compo-nenti si bagnano, potrebbe verificarsi
un’anomalia o un incendio.
OPrima di pulire la bocchetta di aspira- zione aria, accertarsi di spegnere l’inter-ruttore di alimentazione per arrestare il
sistema ibrido.

533
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
NOTA

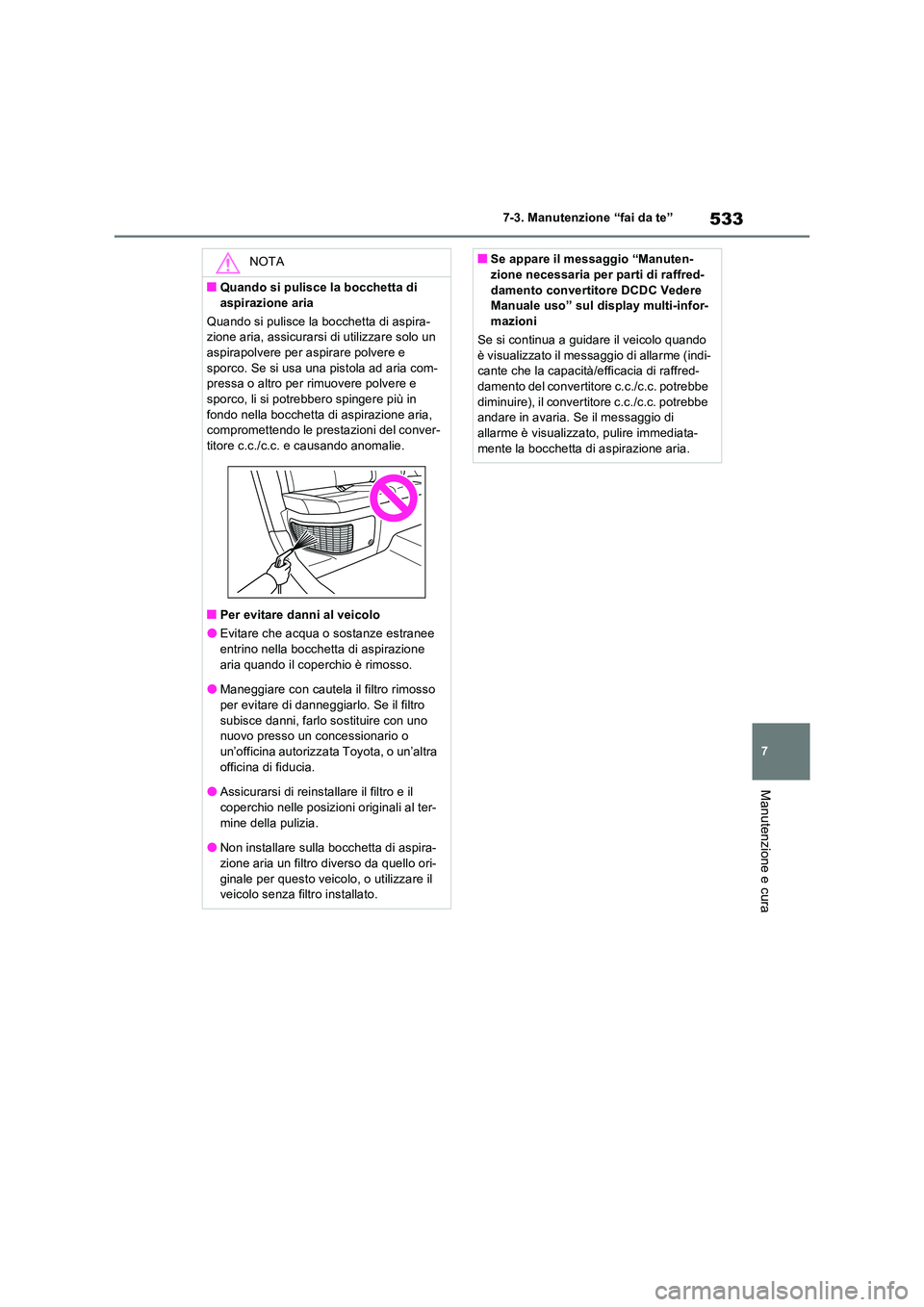

QQuando si pulisce la bocchetta di
aspirazione aria
Quando si pulisce la bocchetta di aspira- zione aria, assicurarsi di utilizzare solo un aspirapolvere per aspirare polvere e
sporco. Se si usa una pistola ad aria com- pressa o altro per rimuovere polvere e sporco, li si potrebbero spingere più in
fondo nella bocchetta di aspirazione aria, compromettendo le prestazioni del conver-titore c.c./c.c. e causando anomalie.
QPer evitare danni al veicolo
OEvitare che acqua o sostanze estranee entrino nella bocchetta di aspirazione
aria quando il coperchio è rimosso.
OManeggiare con cautela il filtro rimosso per evitare di danneggiarlo. Se il filtro
subisce danni, farlo sostituire con uno nuovo presso un concessionario o
un’officina autorizzata Toyota, o un’altra officina di fiducia.
OAssicurarsi di reinstallare il filtro e il
coperchio nelle posizioni originali al ter- mine della pulizia.
ONon installare sulla bocchetta di aspira-
zione aria un filtro diverso da quello ori- ginale per questo veicolo, o utilizzare il veicolo senza filtro installato.
QSe appare il messaggio “Manuten-zione necessaria per parti di raffred-
damento convertitore DCDC Vedere Manuale uso” sul display multi-infor-mazioni
Se si continua a guidare il veicolo quando
è visualizzato il messaggio di allarme (indi- cante che la capacità/efficacia di raffred-damento del convertitore c.c./c.c. potrebbe
diminuire), il convertitore c.c./c.c. potrebbe andare in avaria. Se il messaggio di allarme è visualizzato, pulire immediata-
mente la bocchetta di aspirazione aria.

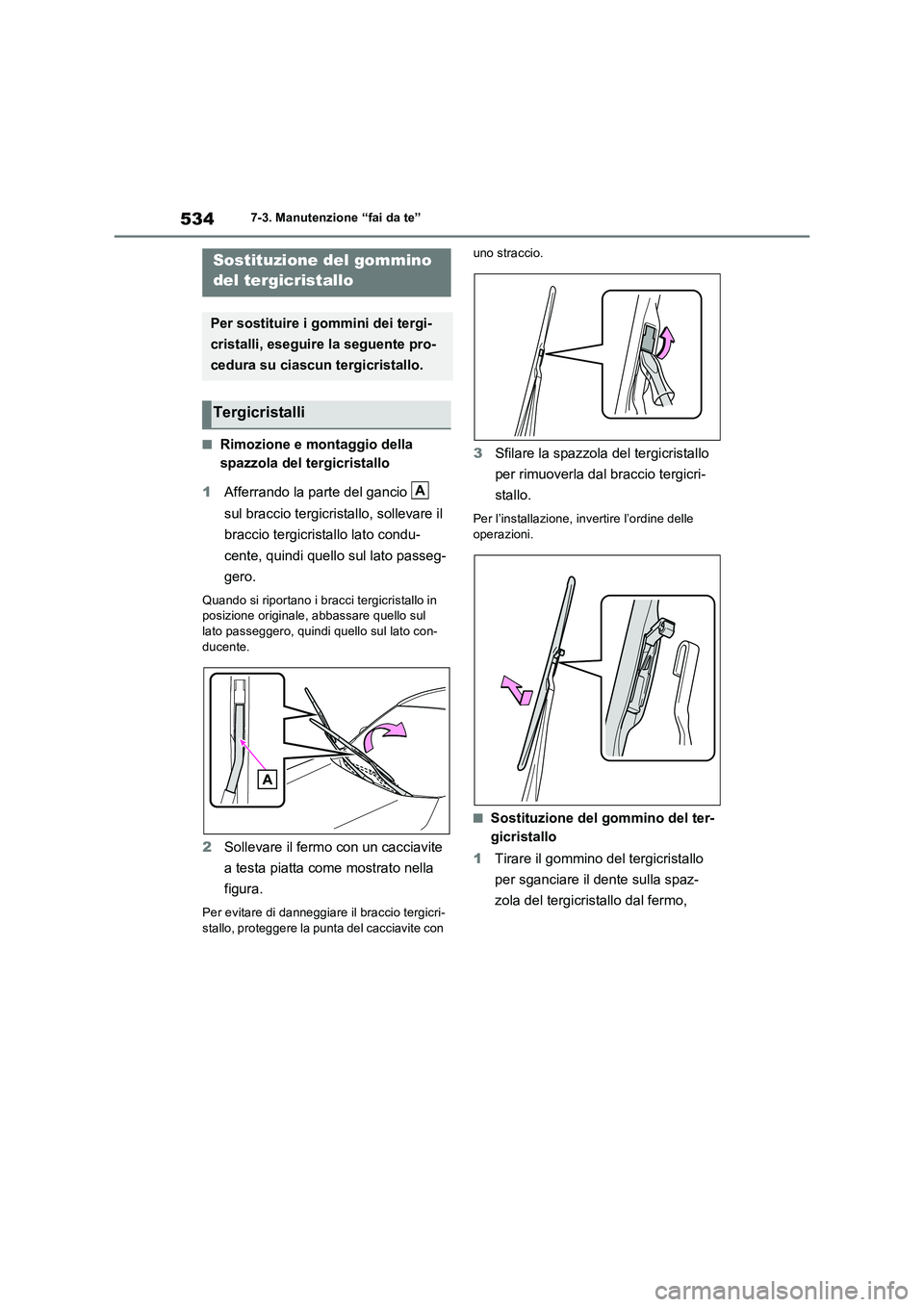

5347-3. Manutenzione “fai da te”
QRimozione e montaggio della
spazzola del tergicristallo
1Afferrando la parte del gancio
sul braccio tergicristallo, sollevare il
braccio tergicristallo lato condu-
cente, quindi quello sul lato passeg-
gero.
Quando si riportano i bracci tergicristallo in
posizione originale, abbassare quello sul
lato passeggero, quindi quello sul lato con-
ducente.
2Sollevare il fermo con un cacciavite
a testa piatta come mostrato nella
figura.
Per evitare di danneggiare il braccio tergicri-
stallo, proteggere la punta del cacciavite con uno straccio.
3Sfilare la spazzola del tergicristallo
per rimuoverla dal braccio tergicri-
stallo.
Per l’installazione, invertire l’ordine delle
operazioni.
QSostituzione del gommino del ter-
gicristallo
1Tirare il gommino del tergicristallo
per sganciare il dente sulla spaz-
zola del tergicristallo dal fermo,
Sostituzione del gommino
del tergicristallo
Per sostituire i gommini dei tergi-
cristalli, eseguire la seguente pro-
cedura su ciascun tergicristallo.
Tergicristalli
A

535
7
7-3. Manutenzione “fai da te”
Manutenzione e cura

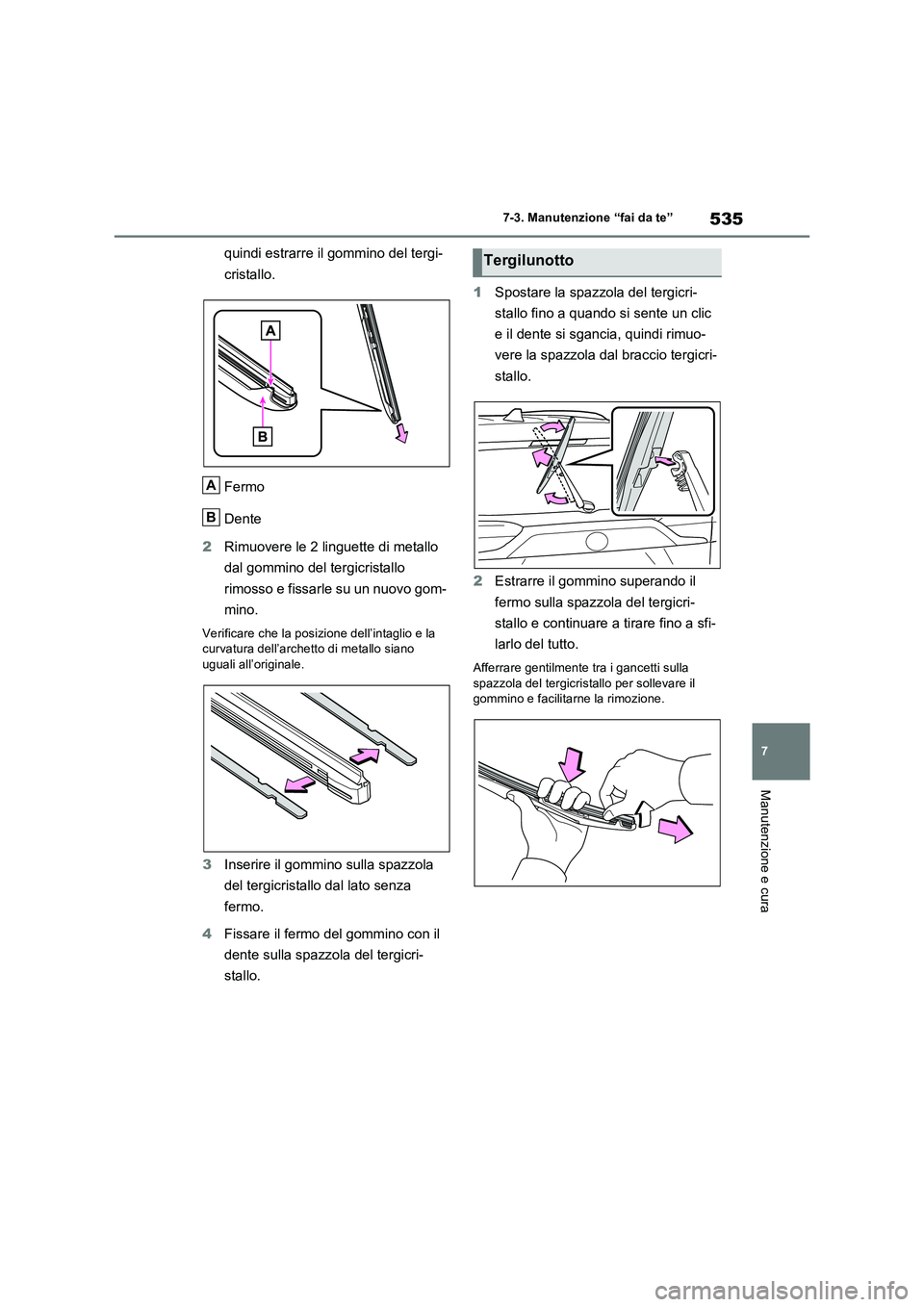

quindi estrarre il gommino del tergi-
cristallo.
Fermo
Dente
2 Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo
rimosso e fissarle su un nuovo gom-
mino.
Verificare che la posizione dell’intaglio e la curvatura dell’archetto di metallo siano
uguali all’originale.
3 Inserire il gommino sulla spazzola
del tergicristallo dal lato senza
fermo.
4 Fissare il fermo del gommino con il
dente sulla spazzola del tergicri-
stallo.
1 Spostare la spazzola del tergicri-
stallo fino a quando si sente un clic
e il dente si sgancia, quindi rimuo-
vere la spazzola dal braccio tergicri-
stallo.
2 Estrarre il gommino superando il
fermo sulla spazzola del tergicri-
stallo e continuare a tirare fino a sfi-
larlo del tutto.
Afferrare gentilmente tra i gancetti sulla spazzola del tergicristallo per sollevare il gommino e facilitarne la rimozione.
A
B
Tergilunotto

5367-3. Manutenzione “fai da te”

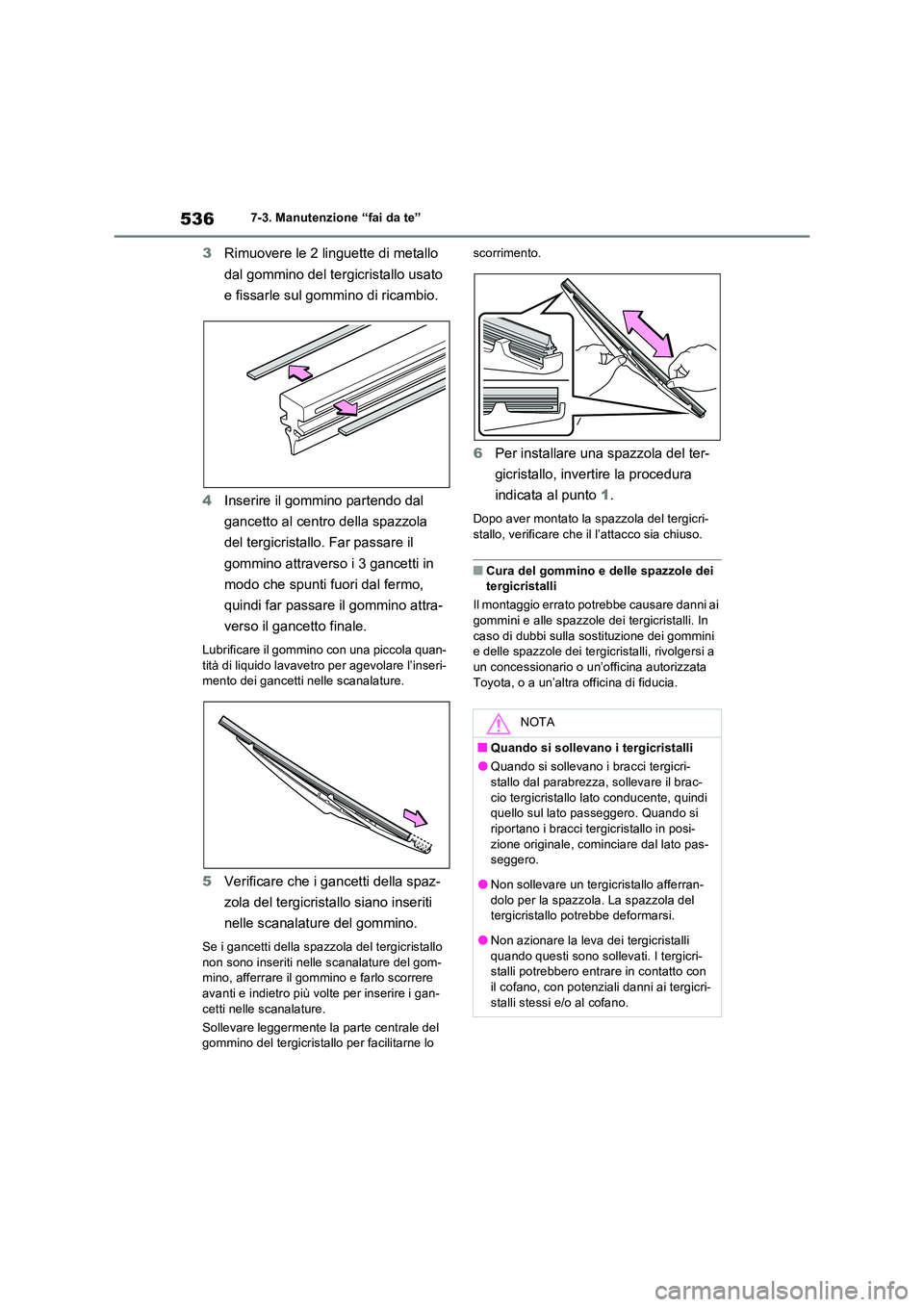

3Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo usato
e fissarle sul gommino di ricambio.
4 Inserire il gommino partendo dal
gancetto al centro della spazzola
del tergicristallo. Far passare il
gommino attraverso i 3 gancetti in
modo che spunti fuori dal fermo,
quindi far passare il gommino attra-
verso il gancetto finale.
Lubrificare il gommino con una piccola quan- tità di liquido lavavetro per agevolare l’inseri-mento dei gancetti nelle scanalature.
5 Verificare che i gancetti della spaz-
zola del tergicristallo siano inseriti
nelle scanalature del gommino.
Se i gancetti della spazzola del tergicristallo
non sono inseriti nelle scanalature del gom- mino, afferrare il gommino e farlo scorrere avanti e indietro più volte per inserire i gan-
cetti nelle scanalature.
Sollevare leggermente la parte centrale del gommino del tergicristallo per facilitarne lo
scorrimento.
6 Per installare una spazzola del ter-
gicristallo, invertire la procedura
indicata al punto 1.
Dopo aver montato la spazzola del tergicri-
stallo, verificare che il l’attacco sia chiuso.
QCura del gommino e delle spazzole dei tergicristalli
Il montaggio errato potrebbe causare danni ai gommini e alle spazzole dei tergicristalli. In
caso di dubbi sulla sostituzione dei gommini e delle spazzole dei tergicristalli, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
NOTA
QQuando si sollevano i tergicristalli
OQuando si sollevano i bracci tergicri-
stallo dal parabrezza, sollevare il brac- cio tergicristallo lato conducente, quindi quello sul lato passeggero. Quando si
riportano i bracci tergicristallo in posi- zione originale, cominciare dal lato pas-seggero.
ONon sollevare un tergicristallo afferran-dolo per la spazzola. La spazzola del tergicristallo potrebbe deformarsi.
ONon azionare la leva dei tergicristalli quando questi sono sollevati. I tergicri-stalli potrebbero entrare in contatto con
il cofano, con potenziali danni ai tergicri- stalli stessi e/o al cofano.

537
7
7-3. Manutenzione “fai da te”
Manutenzione e cura

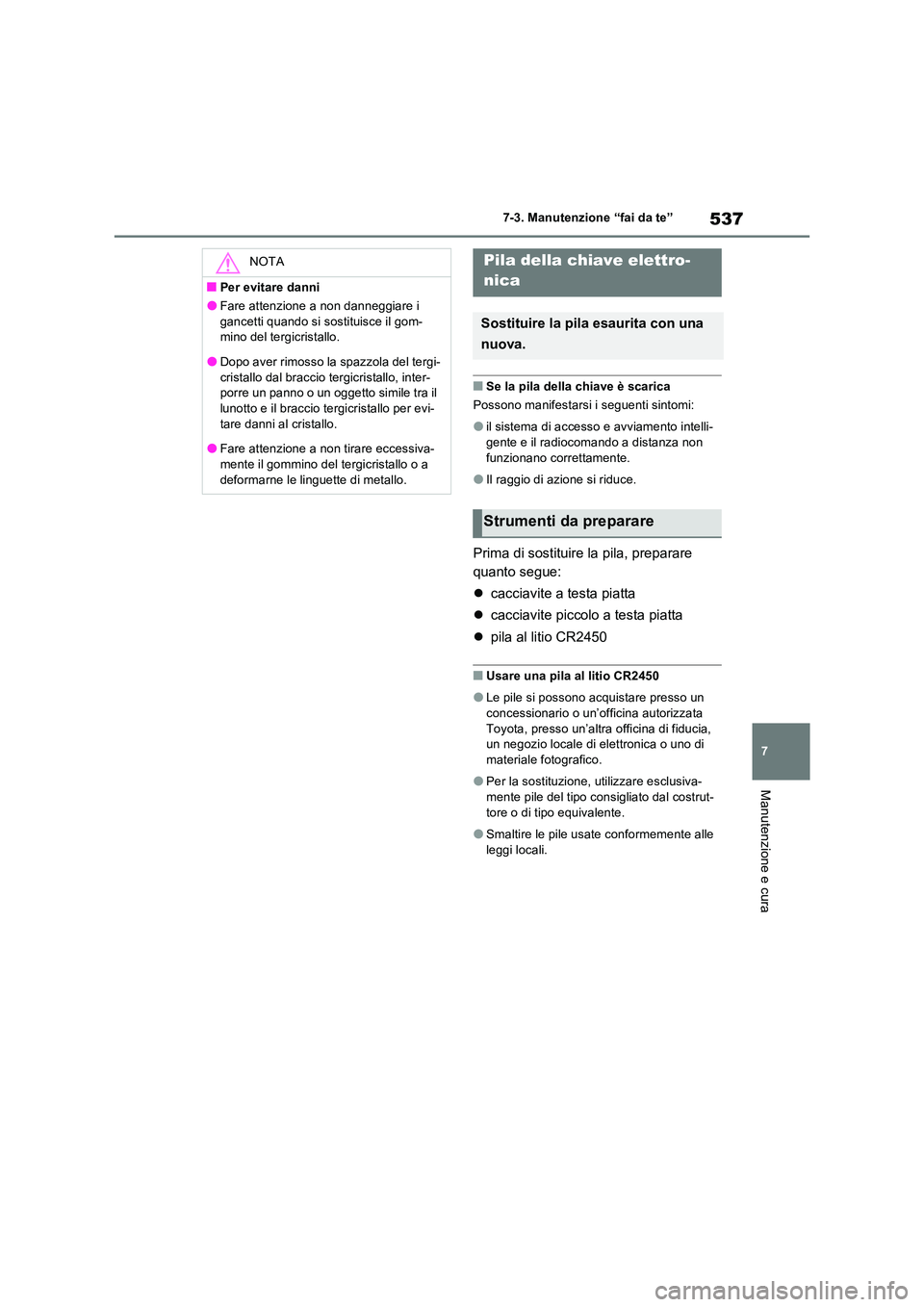

QSe la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
Oil sistema di accesso e avviamento intelli- gente e il radiocomando a distanza non
funzionano correttamente.
OIl raggio di azione si riduce.

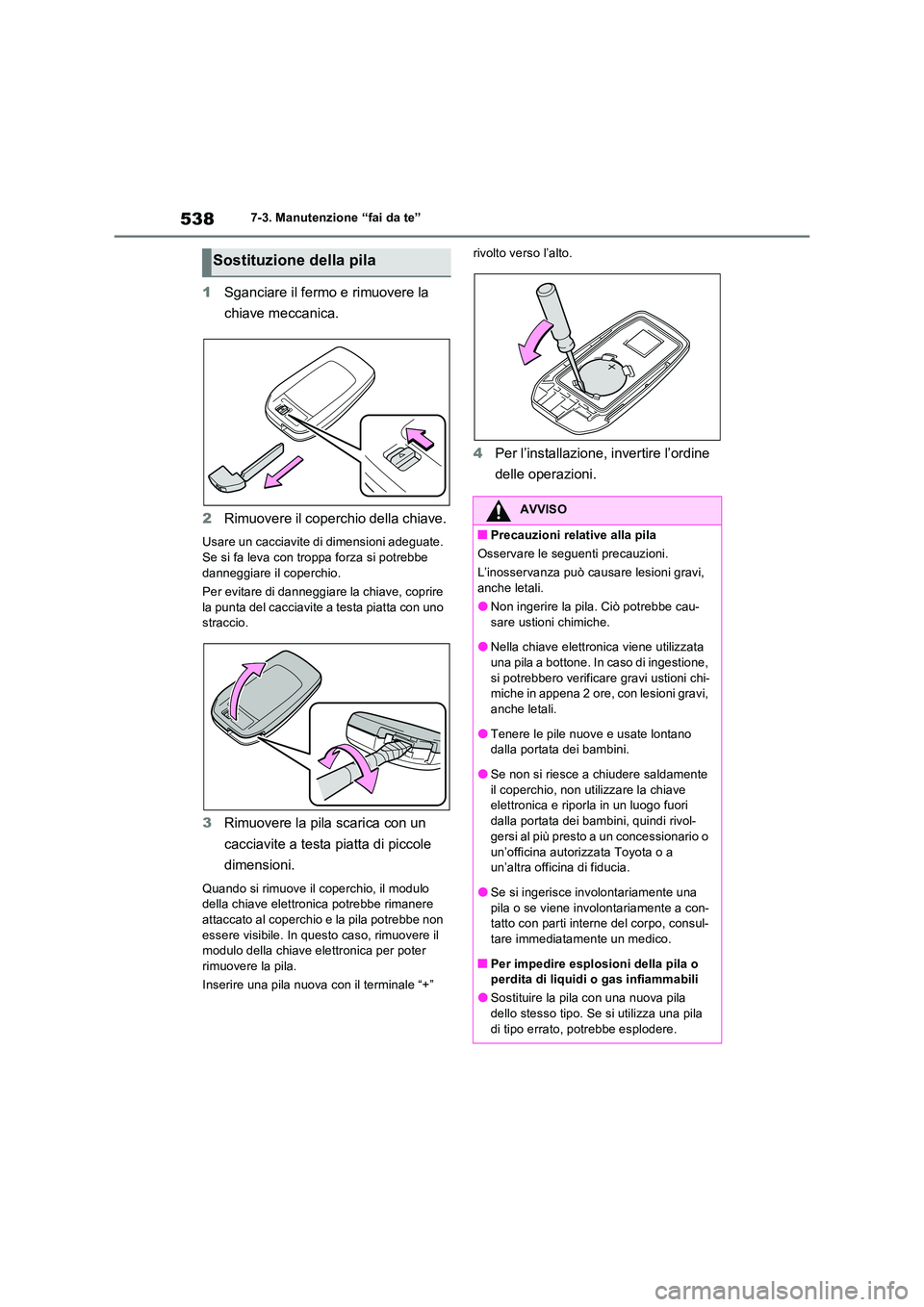

Prima di sostituire la pila, preparare
quanto segue:
 cacciavite a testa piatta
 cacciavite piccolo a testa piatta
 pila al litio CR2450
QUsare una pila al litio CR2450
OLe pile si possono acquistare presso un
concessionario o un’officina autorizzata Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
OPer la sostituzione, utilizzare esclusiva-
mente pile del tipo consigliato dal costrut- tore o di tipo equivalente.
OSmaltire le pile usate conformemente alle leggi locali.
NOTA
QPer evitare danni
OFare attenzione a non danneggiare i
gancetti quando si sostituisce il gom- mino del tergicristallo.
ODopo aver rimosso la spazzola del tergi-
cristallo dal braccio tergicristallo, inter- porre un panno o un oggetto simile tra il lunotto e il braccio tergicristallo per evi-
tare danni al cristallo.
OFare attenzione a non tirare eccessiva- mente il gommino del tergicristallo o a
deformarne le linguette di metallo.
Pila della chiave elettro-
nica
Sostituire la pila esaurita con una
nuova.
Strumenti da preparare

5387-3. Manutenzione “fai da te”
1Sganciare il fermo e rimuovere la
chiave meccanica.
2 Rimuovere il coperchio della chiave.
Usare un cacciavite di dimensioni adeguate.
Se si fa leva con troppa forza si potrebbe danneggiare il coperchio.
Per evitare di danneggiare la chiave, coprire
la punta del cacciavite a testa piatta con uno straccio.
3 Rimuovere la pila scarica con un
cacciavite a testa piatta di piccole
dimensioni.
Quando si rimuove il coperchio, il modulo della chiave elettronica potrebbe rimanere attaccato al coperchio e la pila potrebbe non
essere visibile. In questo caso, rimuovere il modulo della chiave elettronica per poter rimuovere la pila.
Inserire una pila nuova con il terminale “+”
rivolto verso l’alto.
4 Per l’installazione, invertire l’ordine
delle operazioni.
Sostituzione della pila
AVVISO
QPrecauzioni relative alla pila
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi,
anche letali.
ONon ingerire la pila. Ciò potrebbe cau- sare ustioni chimiche.
ONella chiave elettronica viene utilizzata
una pila a bottone. In caso di ingestione, si potrebbero verificare gravi ustioni chi-miche in appena 2 ore, con lesioni gravi,
anche letali.
OTenere le pile nuove e usate lontano dalla portata dei bambini.
OSe non si riesce a chiudere saldamente il coperchio, non utilizzare la chiave elettronica e riporla in un luogo fuori
dalla portata dei bambini, quindi rivol- gersi al più presto a un concessionario o
un’officina autorizzata Toyota o a un’altra officina di fiducia.
OSe si ingerisce involontariamente una
pila o se viene involontariamente a con- tatto con parti interne del corpo, consul-tare immediatamente un medico.
QPer impedire esplosioni della pila o perdita di liquidi o gas infiammabili
OSostituire la pila con una nuova pila dello stesso tipo. Se si utilizza una pila
di tipo errato, potrebbe esplodere.
