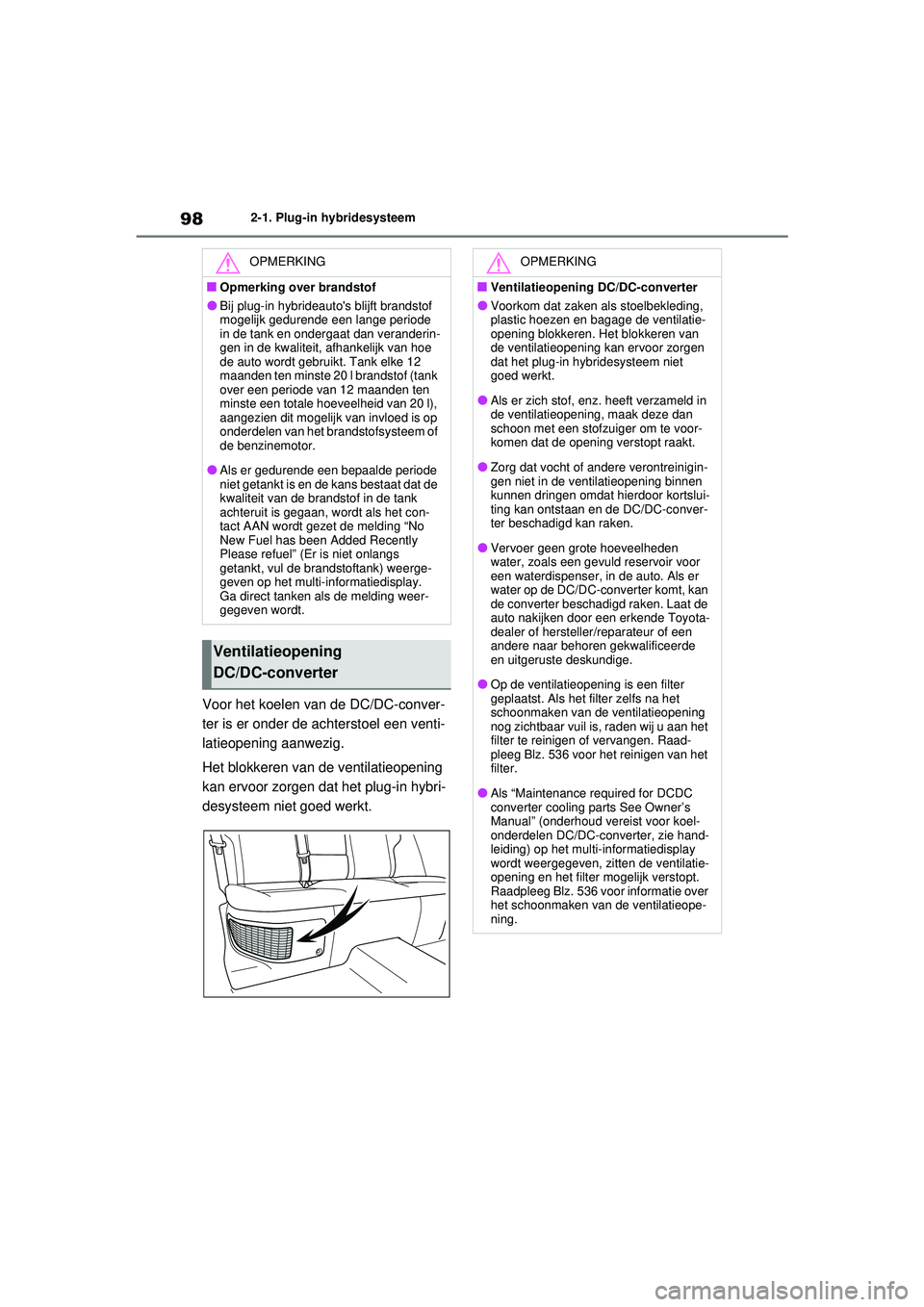

982-1. Plug-in hybridesysteem
Voor het koelen van de DC/DC-conver-
ter is er onder de achterstoel een venti-
latieopening aanwezig.
Het blokkeren van de ventilatieopening
kan ervoor zorgen dat het plug-in hybri-
desysteem niet goed werkt.
OPMERKING
■Opmerking over brandstof
●Bij plug-in hybrideauto's blijft brandstof
mogelijk gedurende een lange periode
in de tank en ondergaat dan veranderin-
gen in de kwaliteit, afhankelijk van hoe
de auto wordt gebruikt. Tank elke 12
maanden ten minste 20 l brandstof (tank
over een periode van 12 maanden ten
minste een totale hoeveelheid van 20 l),
aangezien dit mogelijk van invloed is op
onderdelen van het brandstofsysteem of
de benzinemotor.
●Als er gedurende een bepaalde periode
niet getankt is en de kans bestaat dat de
kwaliteit van de brandstof in de tank
achteruit is gegaan, wordt als het con-
tact AAN wordt gezet de melding “No
New Fuel has been Added Recently
Please refuel” (Er is niet onlangs
getankt, vul de brandstoftank) weerge-
geven op het multi-informatiedisplay.
Ga direct tanken als de melding weer-
gegeven wordt.
Ventilatieopening
DC/DC-converter
OPMERKING
■Ventilatieopening DC/DC-converter
●Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de ventilatie-
opening blokkeren. Het blokkeren van
de ventilatieopening kan ervoor zorgen
dat het plug-in hybridesysteem niet
goed werkt.
●Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te voor-
komen dat de opening verstopt raakt.
●Zorg dat vocht of andere verontreinigin-
gen niet in de ventilatieopening binnen
kunnen dringen omdat hierdoor kortslui-
ting kan ontstaan en de DC/DC-conver-
ter beschadigd kan raken.
●Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op de DC/DC-converter komt, kan
de converter beschadigd raken. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Raad-
pleeg Blz. 536 voor het reinigen van het
filter.
●Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (onderhoud vereist voor koel-
onderdelen DC/DC-converter, zie hand-
leiding) op het multi-informatiedisplay
wordt weergegeven, zitten de ventilatie-
opening en het filter mogelijk verstopt.
Raadpleeg Blz. 536 voor informatie over
het schoonmaken van de ventilatieope-
ning.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 98 Wednesday, February 3, 2021 2:42 PM

99
2
2-1. Plug-in hybridesysteem
Plug-in hybridesysteem
Het uitschakelsystee
m voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op kort-
sluiting en brandstoflekkage tot een
minimum te beperken.
Als het uitschakel systeem voor nood-
gevallen in werking is getreden, kunt u
uw auto niet meer starten. Neem voor
het herstarten van het hybridesysteem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als er een storing in het hybridesys-
teem optreedt, of als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dat geval het systeem opnieuw te
starten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 99 Wednesday, February 3, 2021 2:42 PM

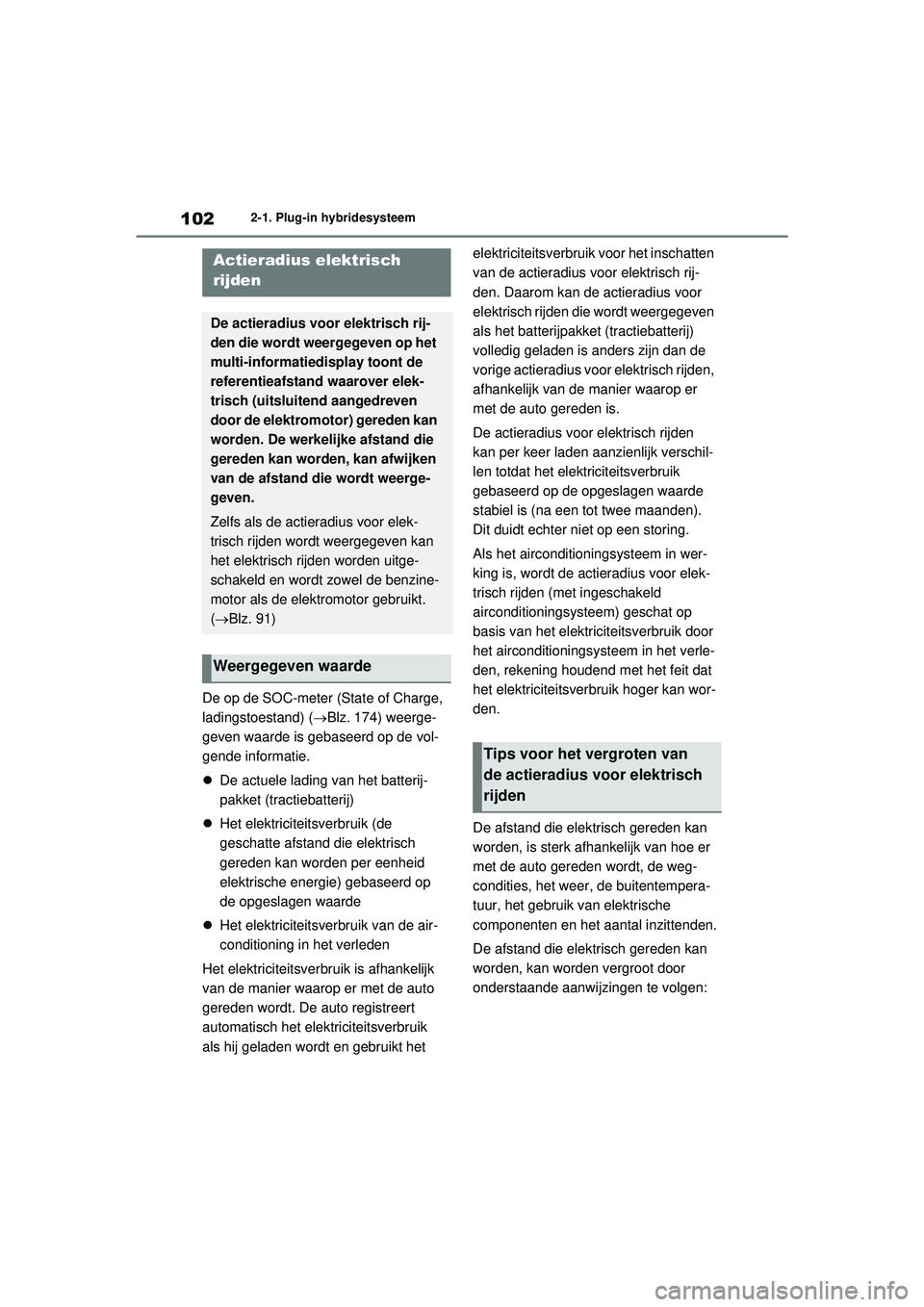

1022-1. Plug-in hybridesysteem
De op de SOC-meter (State of Charge,
ladingstoestand) (Blz. 174) weerge-
geven waarde is gebaseerd op de vol-
gende informatie.
 De actuele lading van het batterij-
pakket (tractiebatterij)
 Het elektriciteitsverbruik (de
geschatte afstand die elektrisch
gereden kan worden per eenheid
elektrische energie) gebaseerd op
de opgeslagen waarde
 Het elektriciteitsverbruik van de air-
conditioning in het verleden
Het elektriciteitsverbruik is afhankelijk
van de manier waarop er met de auto
gereden wordt. De auto registreert
automatisch het elektriciteitsverbruik
als hij geladen wordt en gebruikt het elektriciteitsverbruik voor het inschatten
van de actieradius voor elektrisch rij-
den. Daarom kan de actieradius voor
elektrisch rijden die wordt weergegeven
als het batterijpakket (tractiebatterij)
volledig geladen is anders zijn dan de
vorige actieradius voor elektrisch rijden,
afhankelijk van de manier waarop er
met de auto gereden is.
De actieradius voor elektrisch rijden
kan per keer laden aanzienlijk verschil-
len totdat het elektriciteitsverbruik
gebaseerd op de opgeslagen waarde
stabiel is (na een tot twee maanden).
Dit duidt echter niet op een storing.
Als het airconditioningsysteem in wer-
king is, wordt de actieradius voor elek-
trisch rijden (met ingeschakeld
airconditioningsysteem) geschat op
basis van het elektriciteitsverbruik door
het airconditioningsysteem in het verle-
den, rekening houdend met het feit dat
het elektriciteitsverbruik hoger kan wor-
den.
De afstand die elektrisch gereden kan
worden, is sterk afhankelijk van hoe er
met de auto gereden wordt, de weg-
condities, het weer, de buitentempera-
tuur, het gebruik van elektrische
componenten en het aantal inzittenden.
De afstand die elektrisch gereden kan
worden, kan worden vergroot door
onderstaande aanwijzingen te volgen:
Actieradius elektrisch
rijden
De actieradius voor elektrisch rij-
den die wordt weergegeven op het
multi-informatiedisplay toont de
referentieafstand waarover elek-
trisch (uitsluitend aangedreven
door de elektromotor) gereden kan
worden. De werkelijke afstand die
gereden kan worden, kan afwijken
van de afstand die wordt weerge-
geven.
Zelfs als de actieradius voor elek-
trisch rijden wordt weergegeven kan
het elektrisch rijden worden uitge-
schakeld en wordt zowel de benzine-
motor als de elektromotor gebruikt.
(Blz. 91)
Weergegeven waarde
Tips voor het vergroten van
de actieradius voor elektrisch
rijden
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 102 Wednesday, February 3, 2021 2:42 PM

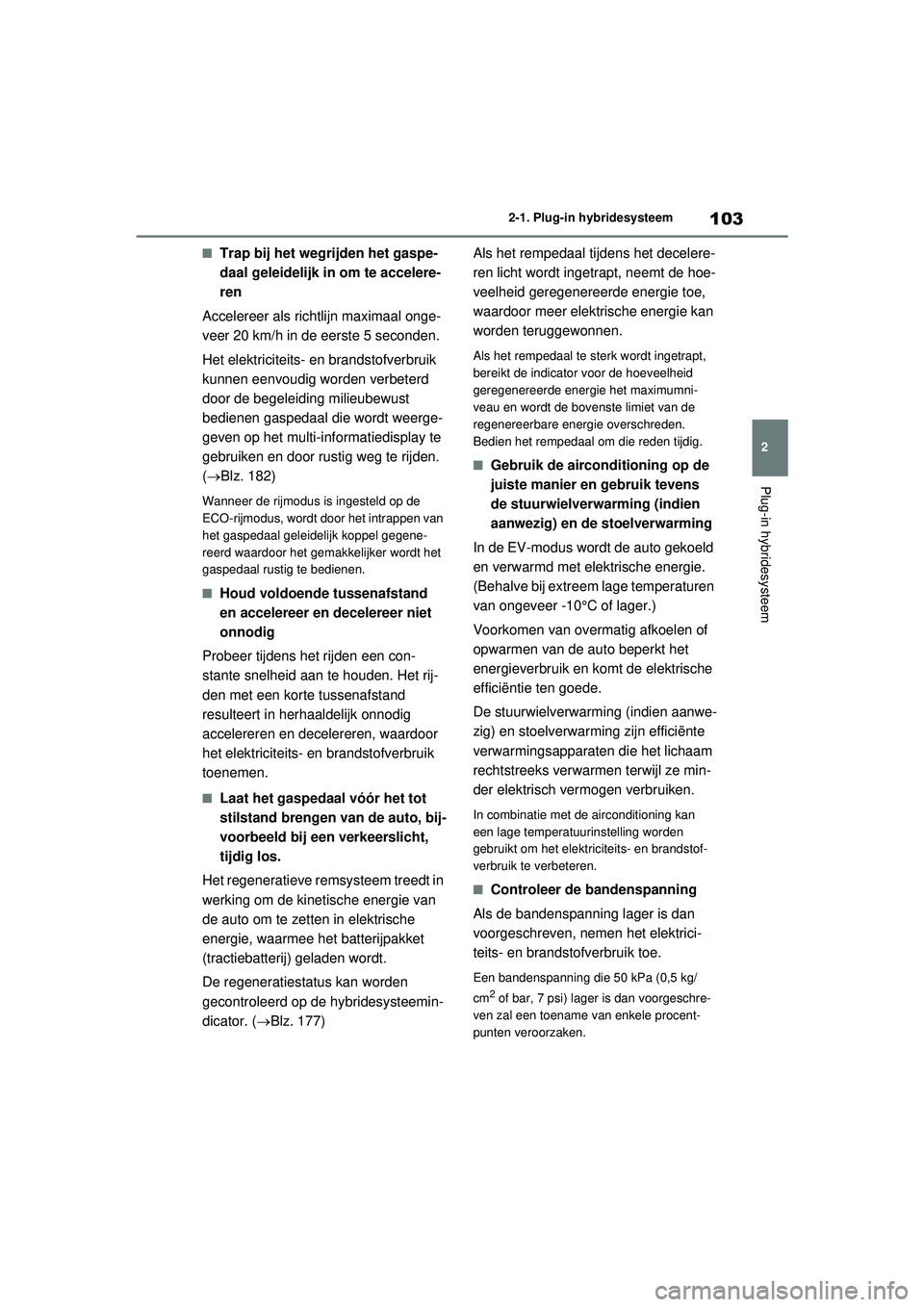

103
2
2-1. Plug-in hybridesysteem
Plug-in hybridesysteem
■Trap bij het wegrijden het gaspe-
daal geleidelijk in om te accelere-
ren
Accelereer als richtlijn maximaal onge-
veer 20 km/h in de eerste 5 seconden.
Het elektriciteits- en brandstofverbruik
kunnen eenvoudig worden verbeterd
door de begeleiding milieubewust
bedienen gaspedaal die wordt weerge-
geven op het multi-informatiedisplay te
gebruiken en door rustig weg te rijden.
(Blz. 182)
Wanneer de rijmodus is ingesteld op de
ECO-rijmodus, wordt door het intrappen van
het gaspedaal geleidelijk koppel gegene-
reerd waardoor het gemakkelijker wordt het
gaspedaal rustig te bedienen.
■Houd voldoende tussenafstand
en accelereer en decelereer niet
onnodig
Probeer tijdens het rijden een con-
stante snelheid aan te houden. Het rij-
den met een korte tussenafstand
resulteert in herhaaldelijk onnodig
accelereren en decelereren, waardoor
het elektriciteits- en brandstofverbruik
toenemen.
■Laat het gaspedaal vóór het tot
stilstand brengen van de auto, bij-
voorbeeld bij ee n verkeerslicht,
tijdig los.
Het regeneratieve remsysteem treedt in
werking om de kinetische energie van
de auto om te zetten in elektrische
energie, waarmee het batterijpakket
(tractiebatterij) geladen wordt.
De regeneratiestatus kan worden
gecontroleerd op de hybridesysteemin-
dicator. ( Blz. 177) Als het rempedaal tijdens het decelere-
ren licht wordt ingetrapt, neemt de hoe-
veelheid geregenereerde energie toe,
waardoor meer elektrische energie kan
worden teruggewonnen.
Als het rempedaal te sterk wordt ingetrapt,
bereikt de indicator voor de hoeveelheid
geregenereerde energie het maximumni-
veau en wordt de bovenste limiet van de
regenereerbare energie overschreden.
Bedien het rempedaal om die reden tijdig.
■Gebruik de airconditioning op de
juiste manier en gebruik tevens
de stuurwielverwarming (indien
aanwezig) en de stoelverwarming
In de EV-modus wordt de auto gekoeld
en verwarmd met elektrische energie.
(Behalve bij extreem lage temperaturen
van ongeveer -10°C of lager.)
Voorkomen van overmatig afkoelen of
opwarmen van de auto beperkt het
energieverbruik en komt de elektrische
efficiëntie ten goede.
De stuurwielverwarming (indien aanwe-
zig) en stoelverwarming zijn efficiënte
verwarmingsapparaten die het lichaam
rechtstreeks verwarmen terwijl ze min-
der elektrisch vermogen verbruiken.
In combinatie met de airconditioning kan
een lage temperatuurinstelling worden
gebruikt om het elektriciteits- en brandstof-
verbruik te verbeteren.
■Controleer de bandenspanning
Als de bandenspanning lager is dan
voorgeschreven, nemen het elektrici-
teits- en brandstofverbruik toe.
Een bandenspanning die 50 kPa (0,5 kg/
cm2 of bar, 7 psi) lager is dan voorgeschre-
ven zal een toename van enkele procent-
punten veroorzaken.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 103 Wednesday, February 3, 2021 2:42 PM

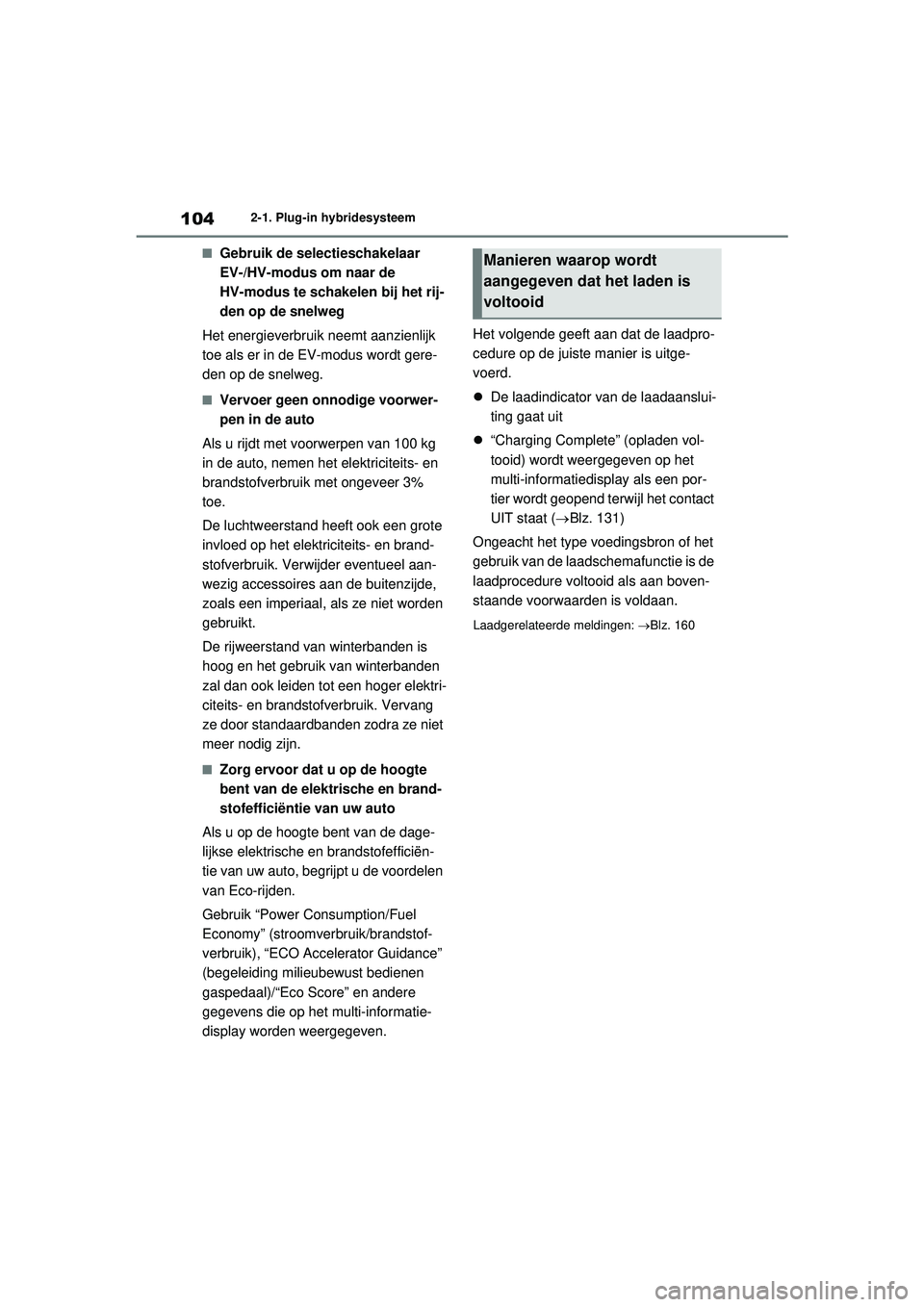

1042-1. Plug-in hybridesysteem
■Gebruik de selectieschakelaar
EV-/HV-modus om naar de
HV-modus te schakelen bij het rij-
den op de snelweg
Het energieverbruik neemt aanzienlijk
toe als er in de EV-modus wordt gere-
den op de snelweg.
■Vervoer geen onnodige voorwer-
pen in de auto
Als u rijdt met voorwerpen van 100 kg
in de auto, nemen het elektriciteits- en
brandstofverbruik met ongeveer 3%
toe.
De luchtweerstand heeft ook een grote
invloed op het elektriciteits- en brand-
stofverbruik. Verwijder eventueel aan-
wezig accessoires aan de buitenzijde,
zoals een imperiaal, als ze niet worden
gebruikt.
De rijweerstand van winterbanden is
hoog en het gebruik van winterbanden
zal dan ook leiden tot een hoger elektri-
citeits- en brandstofverbruik. Vervang
ze door standaardbanden zodra ze niet
meer nodig zijn.
■Zorg ervoor dat u op de hoogte
bent van de elektrische en brand-
stofefficiëntie van uw auto
Als u op de hoogte bent van de dage-
lijkse elektrische en brandstofefficiën-
tie van uw auto, begrijpt u de voordelen
van Eco-rijden.
Gebruik “Power Consumption/Fuel
Economy” (stroomverbruik/brandstof-
verbruik), “ECO Accelerator Guidance”
(begeleiding milieubewust bedienen
gaspedaal)/“Eco Score” en andere
gegevens die op het multi-informatie-
display worden weergegeven. Het volgende geeft aan dat de laadpro-
cedure op de juiste manier is uitge-
voerd.

De laadindicator van de laadaanslui-
ting gaat uit
 “Charging Complete” (opladen vol-
tooid) wordt weergegeven op het
multi-informatiedisplay als een por-
tier wordt geopend terwijl het contact
UIT staat ( Blz. 131)
Ongeacht het type voedingsbron of het
gebruik van de laadschemafunctie is de
laadprocedure voltooid als aan boven-
staande voorwaarden is voldaan.
Laadgerelateerde meldingen: Blz. 160
Manieren waarop wordt
aangegeven dat het laden is
voltooid
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 104 Wednesday, February 3, 2021 2:42 PM

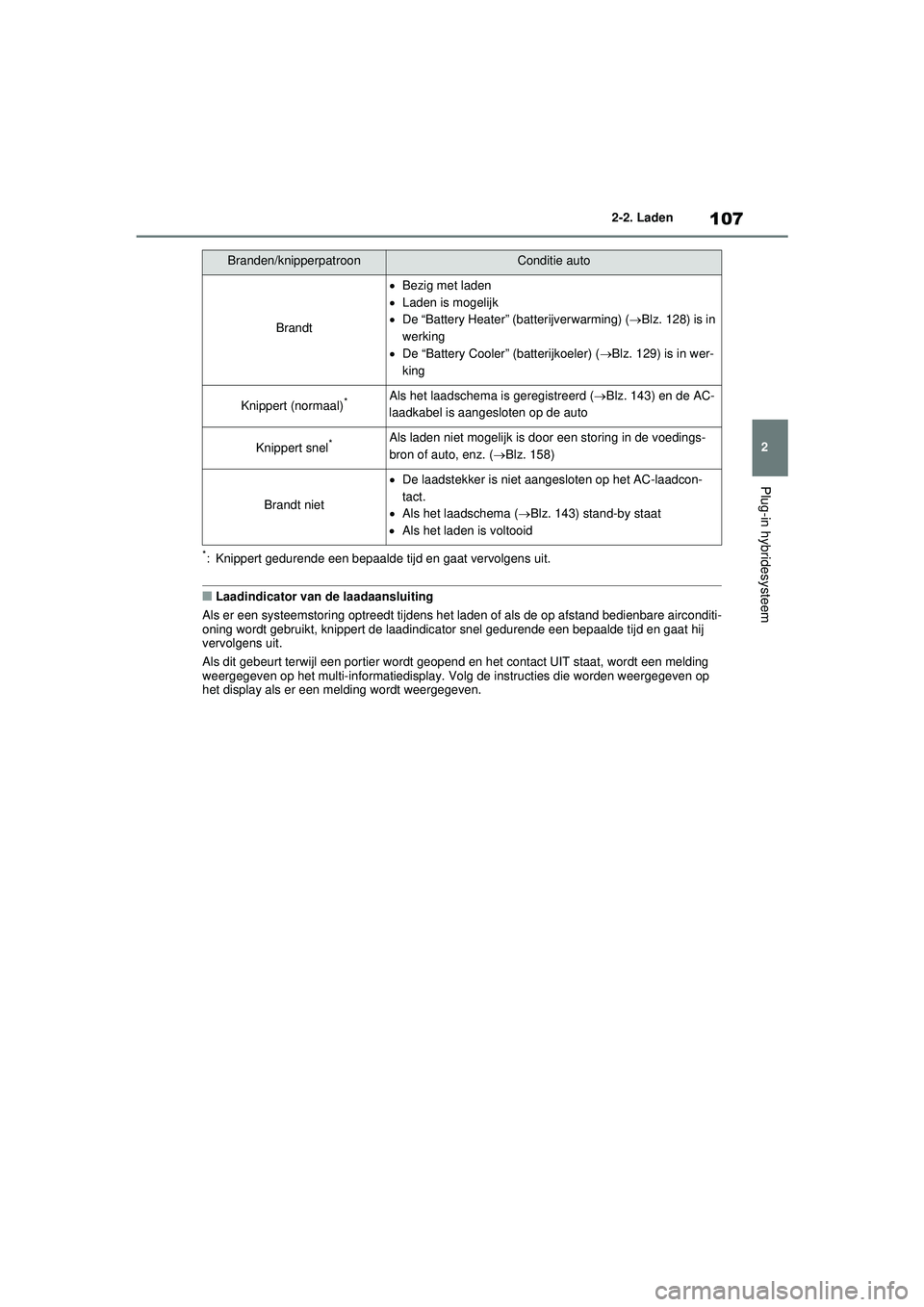

107
2
2-2. Laden
Plug-in hybridesysteem
*: Knippert gedurende een bepaalde tijd en gaat vervolgens uit.
■Laadindicator van de laadaansluiting
Als er een systeemstoring optreedt tijdens het laden of als de op afstand bedienbare airconditi-
oning wordt gebruikt, knippert de laadindicator snel gedurende een bepaalde tijd en gaat hij
vervolgens uit.
Als dit gebeurt terwijl een portier wordt geopend en het contact UIT staat, wordt een melding
weergegeven op het multi-informatiedisplay. Volg de instructies die worden weergegeven op
het display als er een melding wordt weergegeven.
Branden/knipperpatroonConditie auto
Brandt
 Bezig met laden
 Laden is mogelijk
 De “Battery Heater” (batterijverwarming) ( Blz. 128) is in
werking
 De “Battery Cooler” (batterijkoeler) ( Blz. 129) is in wer-
king
Knippert (normaal)*Als het laadschema is geregistreerd ( Blz. 143) en de AC-
laadkabel is aangesloten op de auto
Knippert snel*Als laden niet mogelijk is door een storing in de voedings-
bron of auto, enz. ( Blz. 158)
Brandt niet
 De laadstekker is niet aangesloten op het AC-laadcon-
tact.
 Als het laadschema ( Blz. 143) stand-by staat
 Als het laden is voltooid
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 107 Wednesday, February 3, 2021 2:42 PM

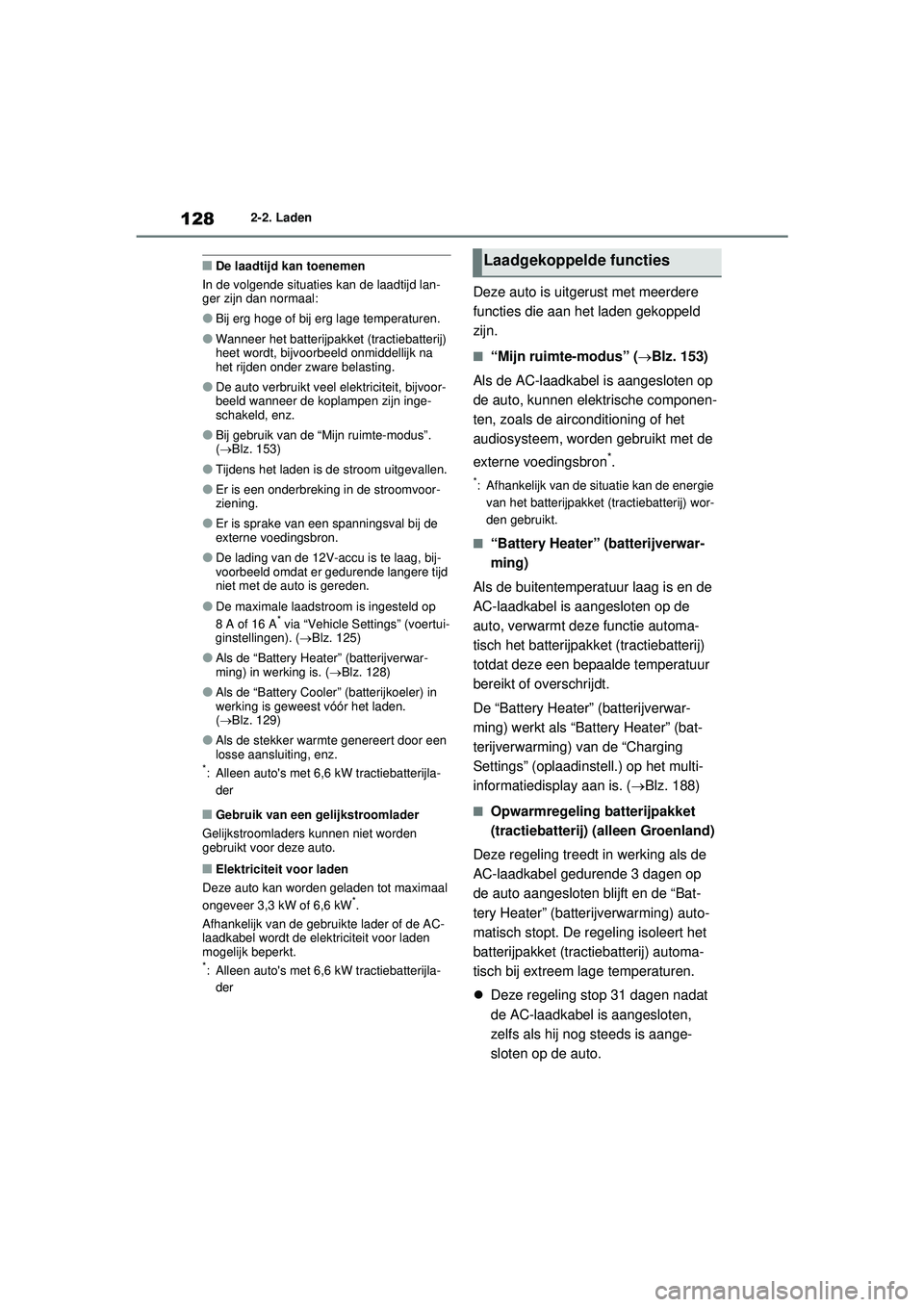

1282-2. Laden
■De laadtijd kan toenemen
In de volgende situaties kan de laadtijd lan-
ger zijn dan normaal:
●Bij erg hoge of bij erg lage temperaturen.
●Wanneer het batterijpakket (tractiebatterij)
heet wordt, bijvoorbeeld onmiddellijk na
het rijden onder zware belasting.
●De auto verbruikt veel elektriciteit, bijvoor-
beeld wanneer de koplampen zijn inge-
schakeld, enz.
●Bij gebruik van de “Mijn ruimte-modus”.
(  Blz. 153)
●Tijdens het laden is de stroom uitgevallen.
●Er is een onderbreking in de stroomvoor-
ziening.
●Er is sprake van een spanningsval bij de
externe voedingsbron.
●De lading van de 12V-accu is te laag, bij-
voorbeeld omdat er gedurende langere tijd
niet met de auto is gereden.
●De maximale laadstroom is ingesteld op
8 A of 16 A* via “Vehicle Settings” (voertui-
ginstellingen). ( Blz. 125)
●Als de “Battery Heater” (batterijverwar-
ming) in werking is. ( Blz. 128)
●Als de “Battery Cooler” (batterijkoeler) in
werking is geweest vóór het laden.
(  Blz. 129)
●Als de stekker warmte genereert door een
losse aansluiting, enz.
*: Alleen auto's met 6,6 kW tractiebatterijla-
der
■Gebruik van een gelijkstroomlader
Gelijkstroomladers kunnen niet worden
gebruikt voor deze auto.
■Elektriciteit voor laden
Deze auto kan worden geladen tot maximaal
ongeveer 3,3 kW of 6,6 kW
*.
Afhankelijk van de gebruikte lader of de AC-
laadkabel wordt de elektriciteit voor laden
mogelijk beperkt.
*: Alleen auto's met 6,6 kW tractiebatterijla- der
Deze auto is uitgerust met meerdere
functies die aan het laden gekoppeld
zijn.
■“Mijn ruimte-modus” ( Blz. 153)
Als de AC-laadkabel is aangesloten op
de auto, kunnen elektrische componen-
ten, zoals de airconditioning of het
audiosysteem, worden gebruikt met de
externe voedingsbron
*.
*: Afhankelijk van de situatie kan de energie van het batterijpakket (tractiebatterij) wor-
den gebruikt.
■“Battery Heater” (batterijverwar-
ming)
Als de buitentemperatuur laag is en de
AC-laadkabel is aangesloten op de
auto, verwarmt deze functie automa-
tisch het batterijpakket (tractiebatterij)
totdat deze een bepaalde temperatuur
bereikt of overschrijdt.
De “Battery Heater” (batterijverwar-
ming) werkt als “Battery Heater” (bat-
terijverwarming) van de “Charging
Settings” (oplaadinstell.) op het multi-
informatiedisplay aan is. ( Blz. 188)
■Opwarmregeling batterijpakket
(tractiebatterij) (alleen Groenland)
Deze regeling treedt in werking als de
AC-laadkabel gedurende 3 dagen op
de auto aangesloten blijft en de “Bat-
tery Heater” (batterijverwarming) auto-
matisch stopt. De regeling isoleert het
batterijpakket (tractiebatterij) automa-
tisch bij extreem lage temperaturen.
 Deze regeling stop 31 dagen nadat
de AC-laadkabel is aangesloten,
zelfs als hij nog steeds is aange-
sloten op de auto.
Laadgekoppelde functies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 128 Wednesday, February 3, 2021 2:42 PM

129
2
2-2. Laden
Plug-in hybridesysteem

Als deze regeling in werking is, wor-
den de instellingen van het laad-
schema genegeerd en start het
laden.
■“Battery Cooler” (batterijkoeler)
Als het batterijpakket (tractiebatterij)
heet is en de AC-laadkabel is aange-
sloten op de auto, koelt deze functie het
batterijpakket (tractiebatterij) voordat
het laden wordt uitgevoerd.
De “Battery Coole r” (batterijkoeler)
werkt als “Battery Cooler” (batterijkoe-
ler) van de “Charging Settings”
(oplaadinstell.) op het multi-informatie-
display aan is. ( Blz. 188)
■Verwarmings- en koelsysteem tractie-
batterij (“Battery Heater” (batterijver-
warming) en “Battery Cooler”
(batterijkoeler))
●Het systeem werkt als de temperatuur van
het batterijpakket (tractiebatterij) boven of
onder een bepaalde waarde ligt.
●Het systeem werkt mogelijk als er niet
geladen wordt.
●Als het laadschema wordt gebruikt
( Blz. 143), werkt deze functie overeen-
komstig het laadschema.
■“Battery Heater” (batterijverwarming)
●Als de “Battery Heater” (batterijverwar-
ming) in werking is, brandt de laadindica-
tor.
●Als de AC-laadkabel wordt verwijderd van
de auto of ongeveer 3 dagen op de auto
aangesloten blijft, wordt het systeem auto-
matisch uitgeschakeld.
●Als de “Battery Heater” (batterijverwar-
ming) in werking is tijdens het laden, kan
het laden langer duren dan normaal.
●Als de buitentemperatuur hoog wordt ter-
wijl de “Battery Heater” (batterijverwar-
ming) in werking is, kan het laden voltooid
zijn voor de ingestelde “Departure”-tijd
(vertrektijd). ( Blz. 143)
●Als de tractiebatteri j bijna volledig geladen
is, werkt de “Battery C ooler” (batterijkoeler)
mogelijk niet.
●Als de volgende handelingen worden uit-
gevoerd terwijl de “Battery Heater” (bat-
terijverwarming) in werking is, wordt het
verwarmen van het batterijpakket (tractie-
batterij) gestopt.
• De selectiehendel wordt in een andere stand dan P gezet
• De op afstand bedienbare airconditioning is ingeschakeld ( Blz. 460)
●De “Battery Heater” (batterijverwarming)
werkt mogelijk zelfs als het batterijpakket
(tractiebatterij) volledig geladen is, afhan-
kelijk van de temperatuur van het batterij-
pakket (tractiebatterij).
• De resterende lading in het batterijpakket (tractiebatterij) neemt af als de “Battery
Heater” (batterijverwarming) is ingescha-
keld. De laadprocedure start mogelijk
opnieuw om het batterijpakket (tractiebat-
terij) te laden.
• “Charging Stopped Due to Pulled Charging Connector” (laden gestopt vanwege losge-
trokken laadstekker) wordt mogelijk weer-
gegeven als de laadstekker tijdens het
opnieuw laden wordt verwijderd.
( Blz. 160)
■“Battery Cooler” (batterijkoeler)
●De laadindicator brandt wanneer de “Bat-
tery Cooler” (batteri jkoeler) stand-by staat
of in werking is.
●De “Battery Cooler” (koeler batterijpakket)
werkt maximaal ongeveer 30 minuten. Als
echter de “Departure”-tijd (vertrektijd) is
ingesteld ( Blz. 143) en er niet voldoende
tijd zit tussen het huidi ge tijdstip en het tijd-
stip waarop het laden voltooid is, kan de
tijd dat de “Battery Cooler” (batterijkoeler)
in werking is, korter worden.
●Als er nog maar weinig resterende lading
in het batterijpakket (tractiebatterij) aanwe-
zig is, werkt de “Battery Cooler” (batterij-
koeler) mogelijk niet, ook al is de
temperatuur van het batterijpakket (tractie-
batterij) hoog.
●Als de volgende handelingen worden uit-
gevoerd terwijl de “Battery Cooler” (batte-
rijkoeler) in werking is, wordt het koelen
van het batterijpakket (tractiebatterij)
gestopt.
• De motorkap wordt geopend
• Het contact wordt in een andere stand dan UIT gezet
• De op afstand bedienbare airconditioning is ingeschakeld ( Blz. 460)
• “Nu opladen” wordt uitgevoerd ( Blz. 144)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 129 Wednesday, February 3, 2021 2:42 PM

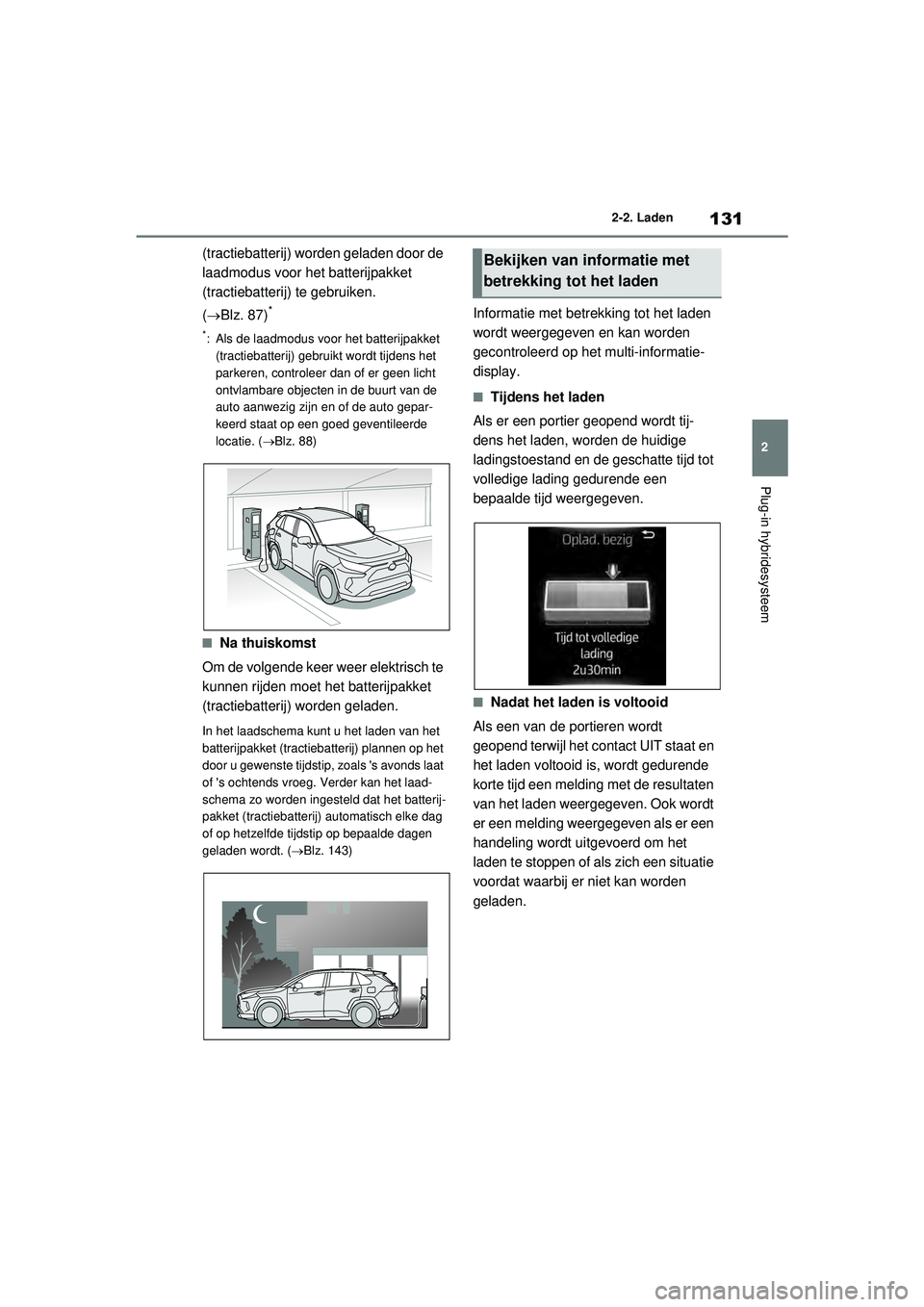

131
2
2-2. Laden
Plug-in hybridesysteem
(tractiebatterij) worden geladen door de
laadmodus voor het batterijpakket
(tractiebatterij) te gebruiken.
(Blz. 87)
*
*: Als de laadmodus voor het batterijpakket
(tractiebatterij) gebruikt wordt tijdens het
parkeren, controleer dan of er geen licht
ontvlambare objecten in de buurt van de
auto aanwezig zijn en of de auto gepar-
keerd staat op een goed geventileerde
locatie. ( Blz. 88)
■Na thuiskomst
Om de volgende keer weer elektrisch te
kunnen rijden moet het batterijpakket
(tractiebatterij) worden geladen.
In het laadschema kunt u het laden van het
batterijpakket (tractiebatterij) plannen op het
door u gewenste tijdstip, zoals 's avonds laat
of 's ochtends vroeg. Verder kan het laad-
schema zo worden ingesteld dat het batterij-
pakket (tractiebatterij) automatisch elke dag
of op hetzelfde tijdstip op bepaalde dagen
geladen wordt. ( Blz. 143)
Informatie met betrekking tot het laden
wordt weergegeven en kan worden
gecontroleerd op het multi-informatie-
display.
■Tijdens het laden
Als er een portier geopend wordt tij-
dens het laden, worden de huidige
ladingstoestand en de geschatte tijd tot
volledige lading gedurende een
bepaalde tijd weergegeven.
■Nadat het laden is voltooid
Als een van de portieren wordt
geopend terwijl het contact UIT staat en
het laden voltooid is, wordt gedurende
korte tijd een melding met de resultaten
van het laden weergegeven. Ook wordt
er een melding weergegeven als er een
handeling wordt uitgevoerd om het
laden te stoppen of als zich een situatie
voordat waarbij er niet kan worden
geladen.
Bekijken van informatie met
betrekking tot het laden
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 131 Wednesday, February 3, 2021 2:42 PM

1322-2. Laden
Volg de instructies die worden weergegeven
op het display als er een melding wordt
weergegeven. ( Blz. 160)
■Multi-informatiedisplay tijdens laden
Als tijdens het laden ongeveer 100 seconden
verstreken zijn nadat het contact AAN is
gezet, gaat het contact automatisch UIT en
wordt het display uitgeschakeld.
■Veiligheidsfuncties
●Het hybridesysteem start niet als de AC-
laadkabel is aangesloten op de auto, zelfs
niet wanneer de startknop wordt bediend.
●Als de AC-laadkabel wordt aangesloten
terwijl het controlelampje READY brandt,
stopt het hybridesysteem automatisch en
kan er niet worden gereden.
Wat u moet weten voor het
laden
Lees de volgende voorzorgsmaat-
regelen voordat u de AC-laadkabel
aansluit op de auto en het batterij-
pakket (tractiebatterij) gaat laden.
WAARSCHUWING
■Wees voorzichtig tijdens het laden
Geadviseerd wordt de laadprocedure niet
uit te laten voeren door mensen met geïm-
planteerde pacemakers of CRT-pacema-
kers. Vraag iemand anders dat te doen.
●Kom niet in de buurt van de lader en de
AC-laadkabel tijdens het laden.
Het laden kan de werking van dergelijke
apparatuur beïnvloeden.
●Blijf niet in de auto tijdens het laden.
Het laden kan de werking van dergelijke
apparatuur beïnvloeden.
●Stap niet in de auto en haal ook niets uit
de bagageruimte.
Het laden kan de werking van dergelijke
apparatuur beïnvloeden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 132 Wednesday, February 3, 2021 2:42 PM
