TOYOTA RAV4 PLUG-IN HYBRID 2021 Instructieboekje (in Dutch)

619
9
9-1. Specificaties
Voertuigspecificaties
Bij sommige uitvoeringen is dit nummer
links boven op het dashboard ingesla-
gen.
Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Motor
ModelA25A-FXS
Type4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,50 103,48 mm (3,44 4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu. in.)
KlepspelingAutomatische afstelling
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 619 Wednesday, February 3, 2021 2:42 PM

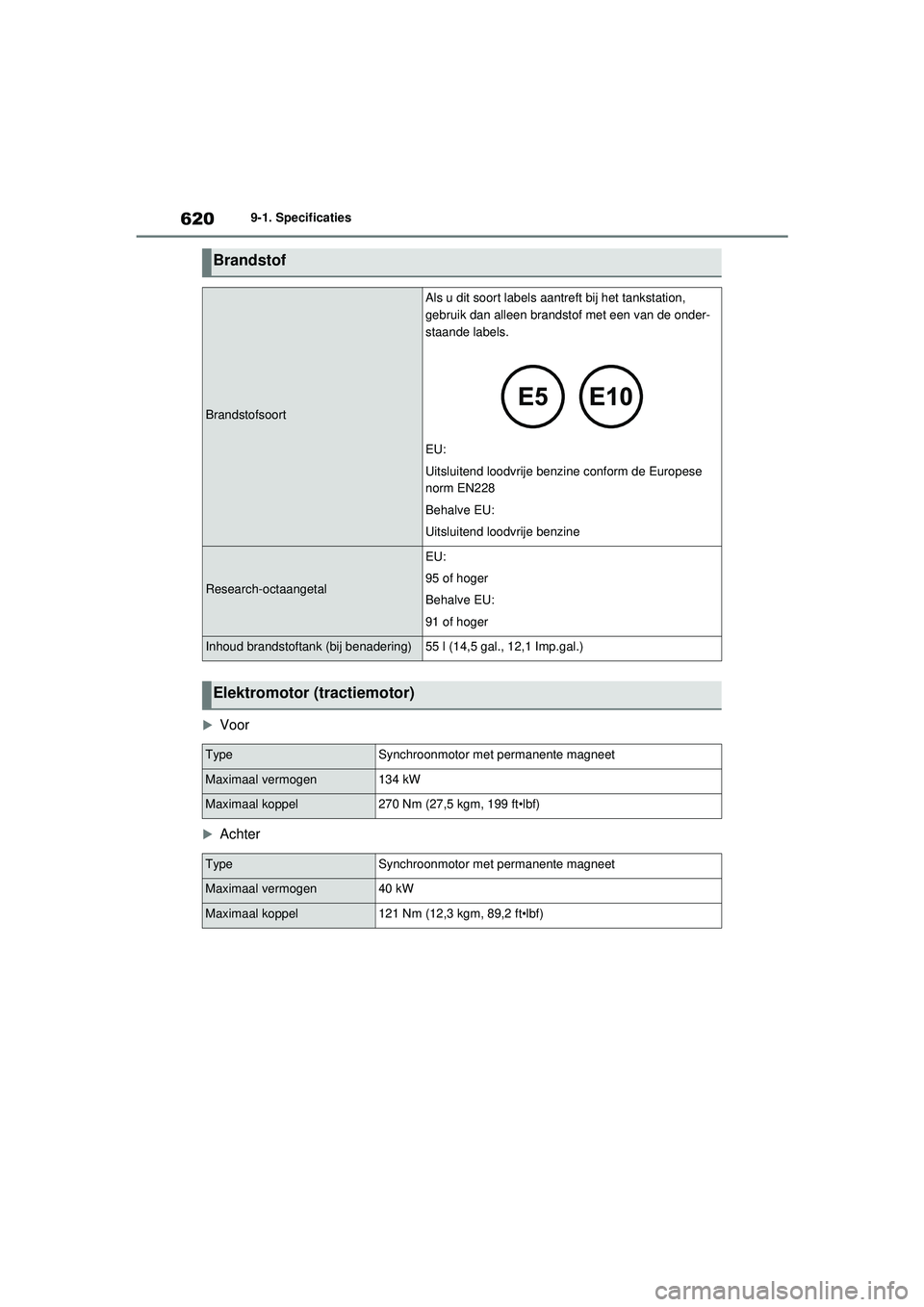

6209-1. Specificaties

Voor
Achter
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de onder-
staande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank (bij benadering)55 l (14,5 gal., 12,1 Imp.gal.)
Elektromotor (tractiemotor)
TypeSynchroonmotor met permanente magneet
Maximaal vermogen134 kW
Maximaal koppel270 Nm (27,5 kgm, 199 ft•lbf)
TypeSynchroonmotor met permanente magneet
Maximaal vermogen40 kW
Maximaal koppel121 Nm (12,3 kgm, 89,2 ft•lbf)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 620 Wednesday, February 3, 2021 2:42 PM

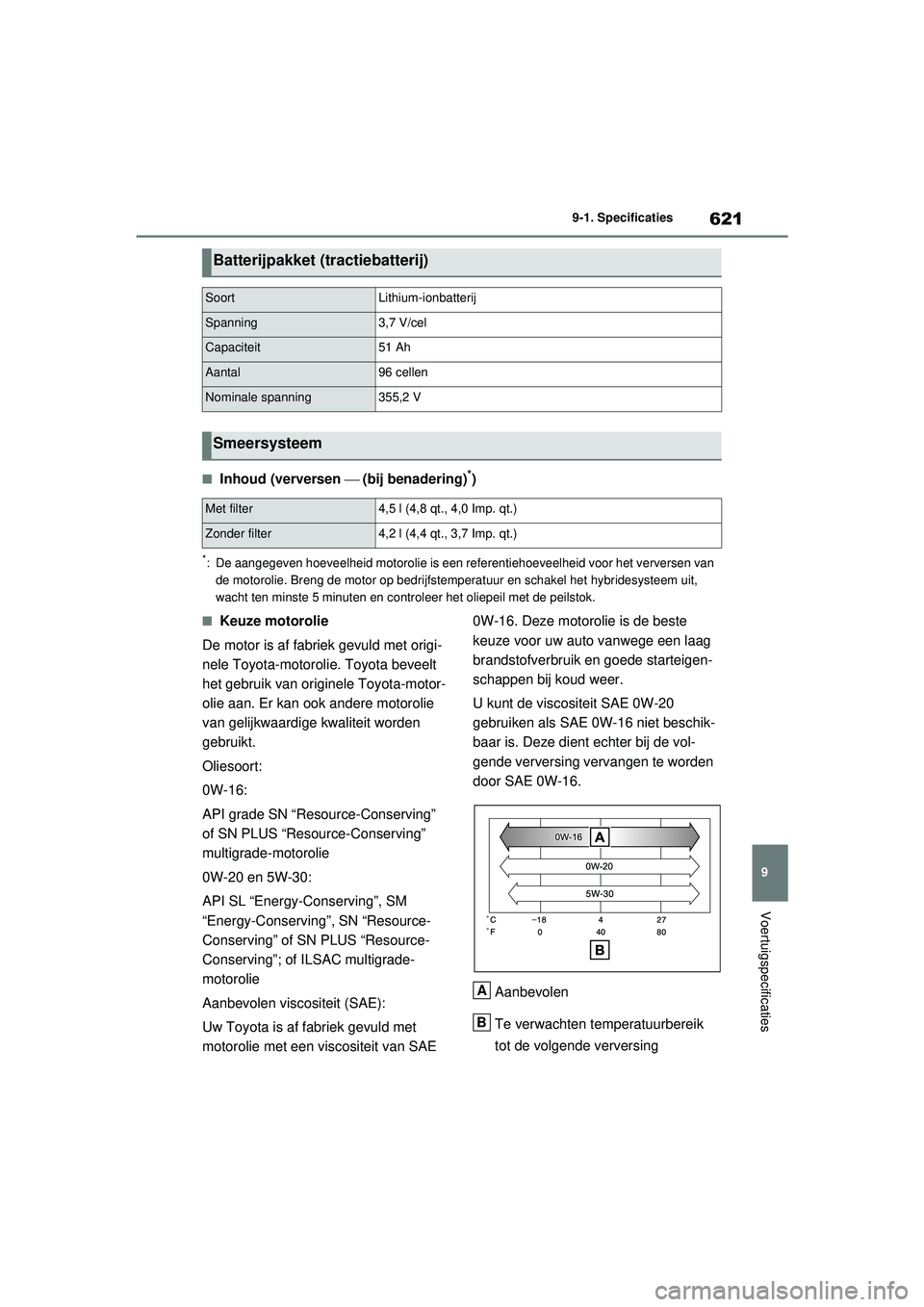

621
9
9-1. Specificaties
Voertuigspecificaties
■Inhoud (verversen
 (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een refe rentiehoeveelheid voor het verversen van
de motorolie. Breng de motor op bedrijfstemperat uur en schakel het hybridesysteem uit,
wacht ten minste 5 minuten en contro leer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met origi-
nele Toyota-motoroli e. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20 en 5W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-
Conserving”; of ILSAC multigrade-
motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE 0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet beschik-
baar is. Deze dient echter bij de vol-
gende verversing vervangen te worden
door SAE 0W-16.
Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Batterijpakket (tractiebatterij)
SoortLithium-ionbatterij
Spanning3,7 V/cel
Capaciteit51 Ah
Aantal96 cellen
Nominale spanning355,2 V
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter4,2 l (4,4 qt., 3,7 Imp. qt.)
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 621 Wednesday, February 3, 2021 2:42 PM

6229-1. Specificaties
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
*: De inhoud van het koelsysteem
is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
A
B
Koelsysteem
Inhoud*
Benzinemotor7,4 l (7,8 qt., 6,5 Imp. qt.)
Vermogens-
regeleenheid2,0 l (2,1 qt., 1,8 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 622 Wednesday, February 3, 2021 2:42 PM

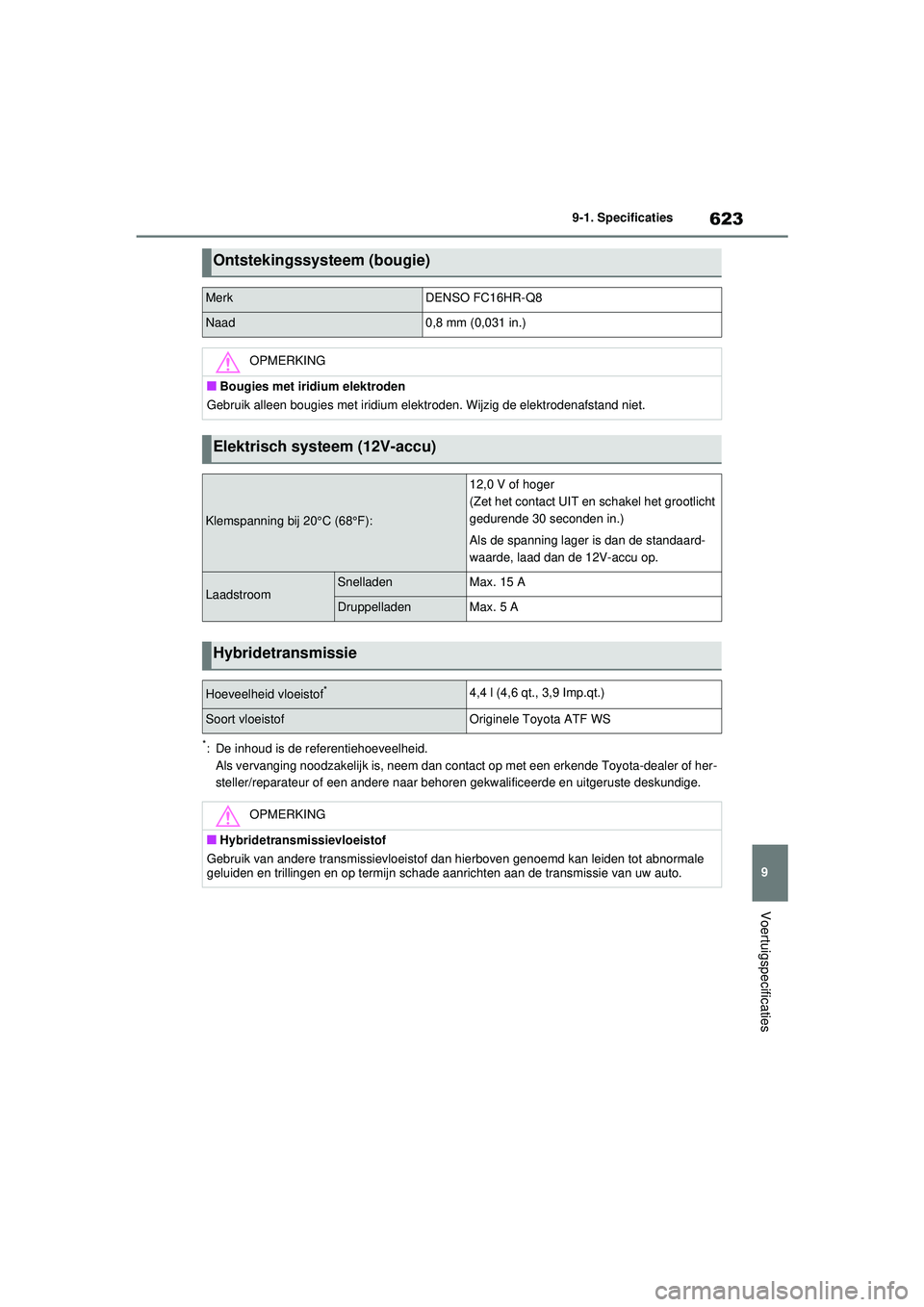

623
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de 12V-accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*4,4 l (4,6 qt., 3,9 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 623 Wednesday, February 3, 2021 2:42 PM

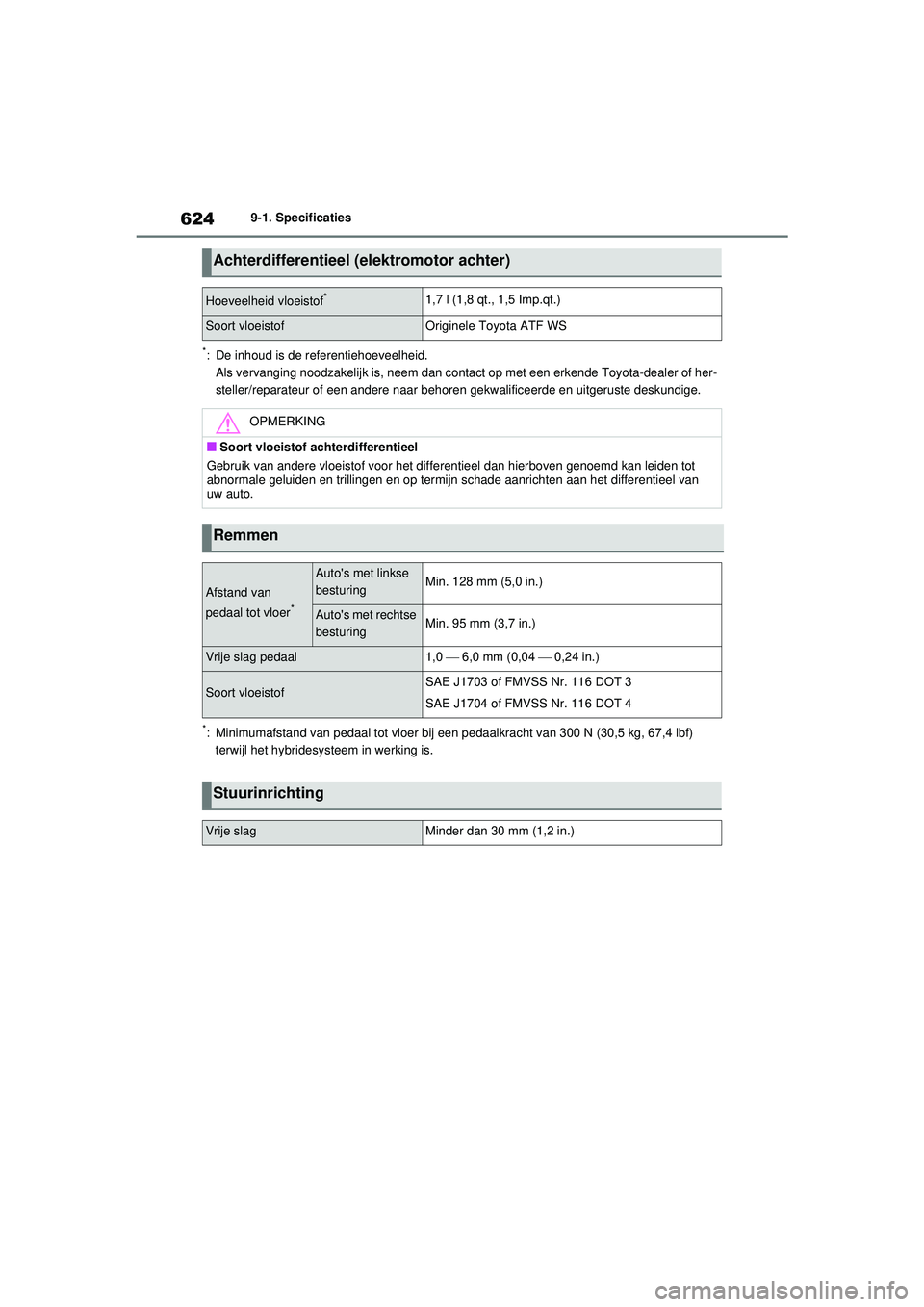

6249-1. Specificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: Minimumafstand van pedaal tot vloer bij een p edaalkracht van 300 N (30,5 kg, 67,4 lbf)
terwijl het hybridesysteem in werking is.
Achterdifferentieel (elektromotor achter)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort vloeistof achterdifferentieel
Gebruik van andere vloeistof voor het differentieel dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan het differentieel van
uw auto.
Remmen
Afstand van
pedaal tot vloer*
Auto's met linkse
besturingMin. 128 mm (5,0 in.)
Auto's met rechtse
besturingMin. 95 mm (3,7 in.)
Vrije slag pedaal1,0  6,0 mm (0,04  0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 624 Wednesday, February 3, 2021 2:42 PM

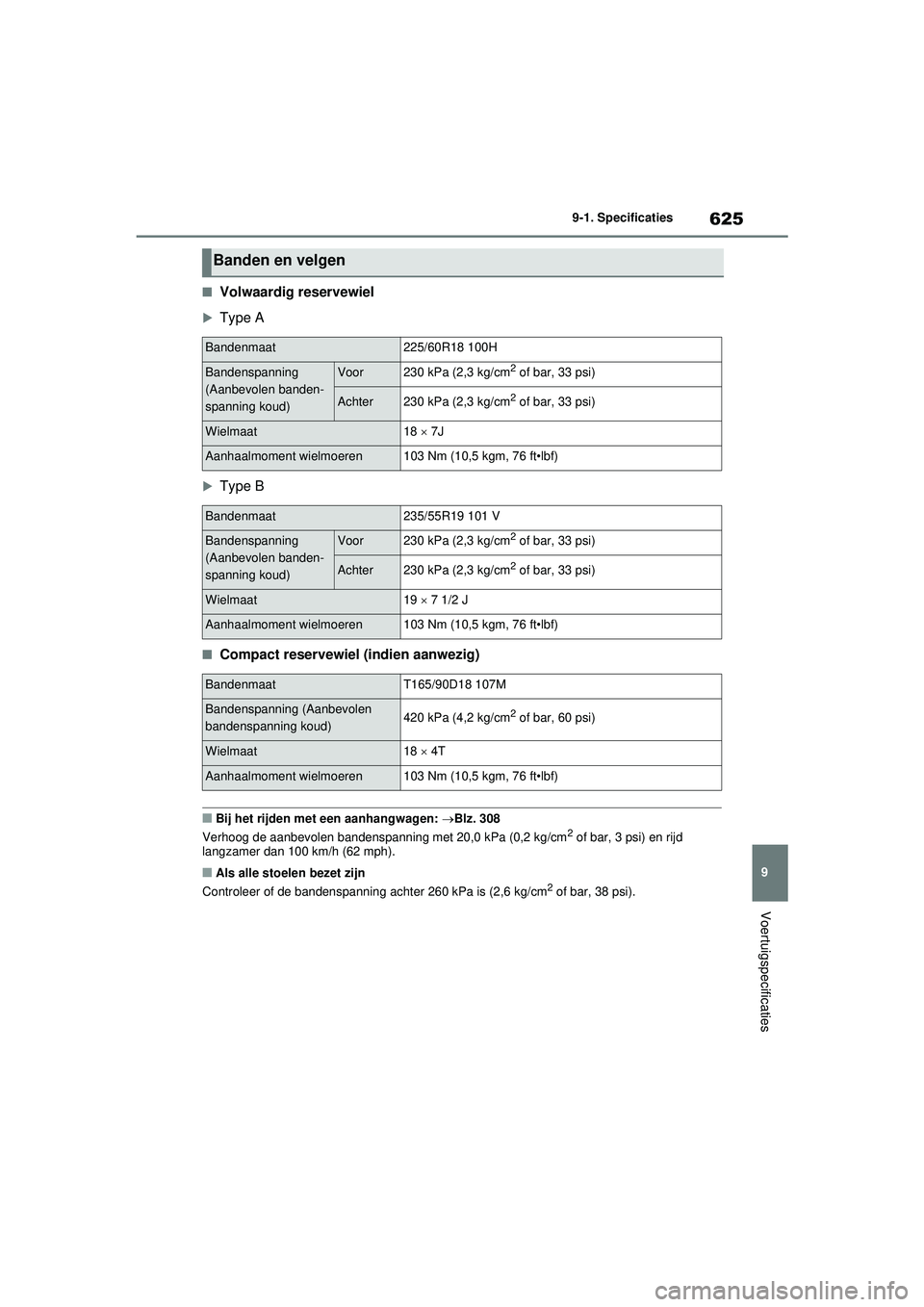

625
9
9-1. Specificaties
Voertuigspecificaties
■Volwaardig reservewiel
Type A
Type B
■Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen:
Blz. 308
Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en rijd
langzamer dan 100 km/h (62 mph).
■Als alle stoelen bezet zijn
Controleer of de bandenspanning achter 260 kPa is (2,6 kg/cm2 of bar, 38 psi).
Banden en velgen
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R19 101 V
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat19  7 1/2 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/90D18 107M
Bandenspanning (Aanbevolen
bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18  4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 625 Wednesday, February 3, 2021 2:42 PM

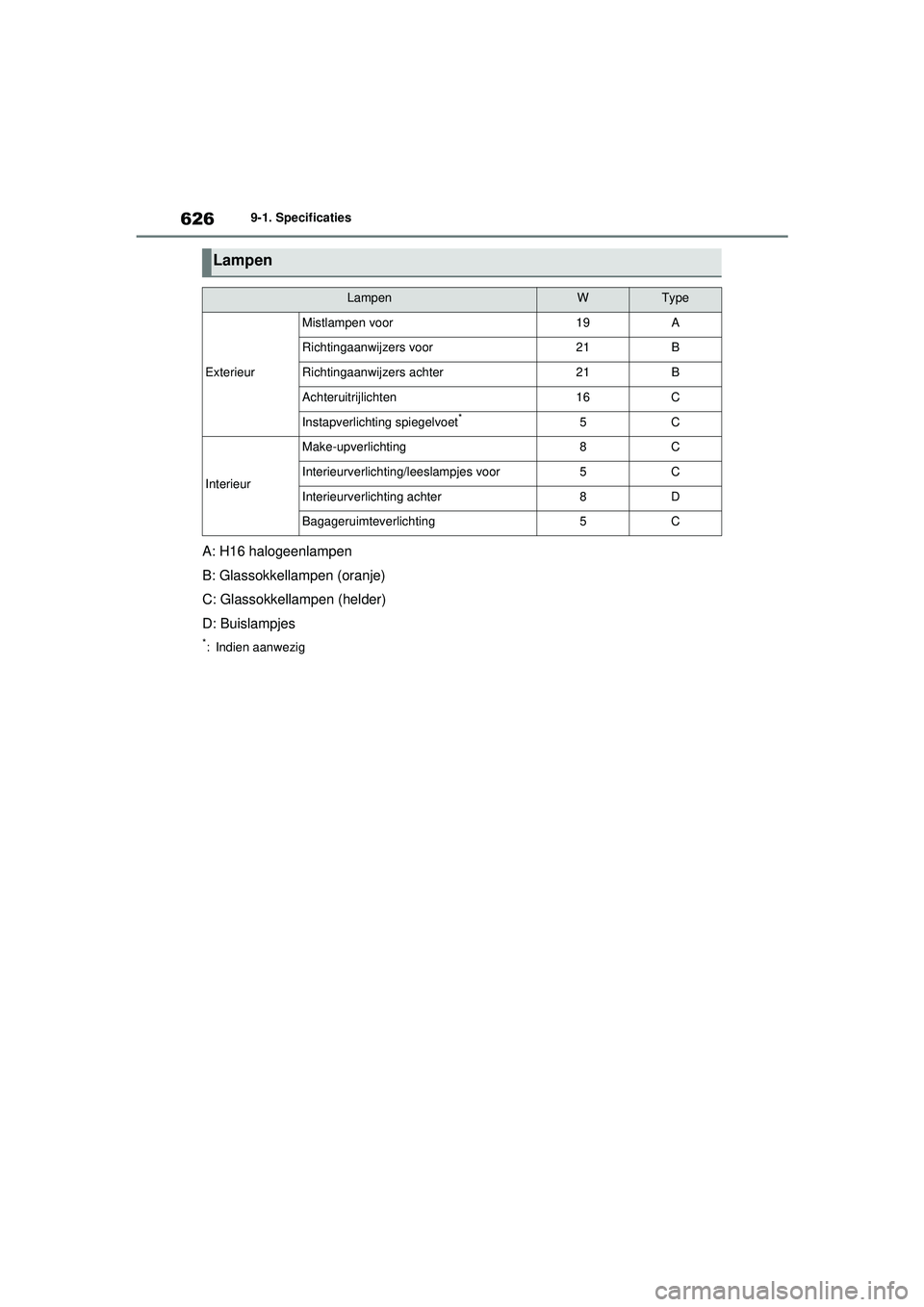

6269-1. Specificaties
A: H16 halogeenlampen
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)
D: Buislampjes
*: Indien aanwezig
Lampen
LampenWType
Exterieur
Mistlampen voor19A
Richtingaanwijzers voor21B
Richtingaanwijzers achter21B
Achteruitrijlichten16C
Instapverlichting spiegelvoet*5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 626 Wednesday, February 3, 2021 2:42 PM

627
9
9-1. Specificaties
Voertuigspecificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Informatie over brandstof
Als u dit soort labels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
Behalve EU:
Gebruik uitsluitend loodvrije ben-
zine.
Gebruik loodvrije benzine met een
octaangetal van 91 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhou-
dende brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 627 Wednesday, February 3, 2021 2:42 PM

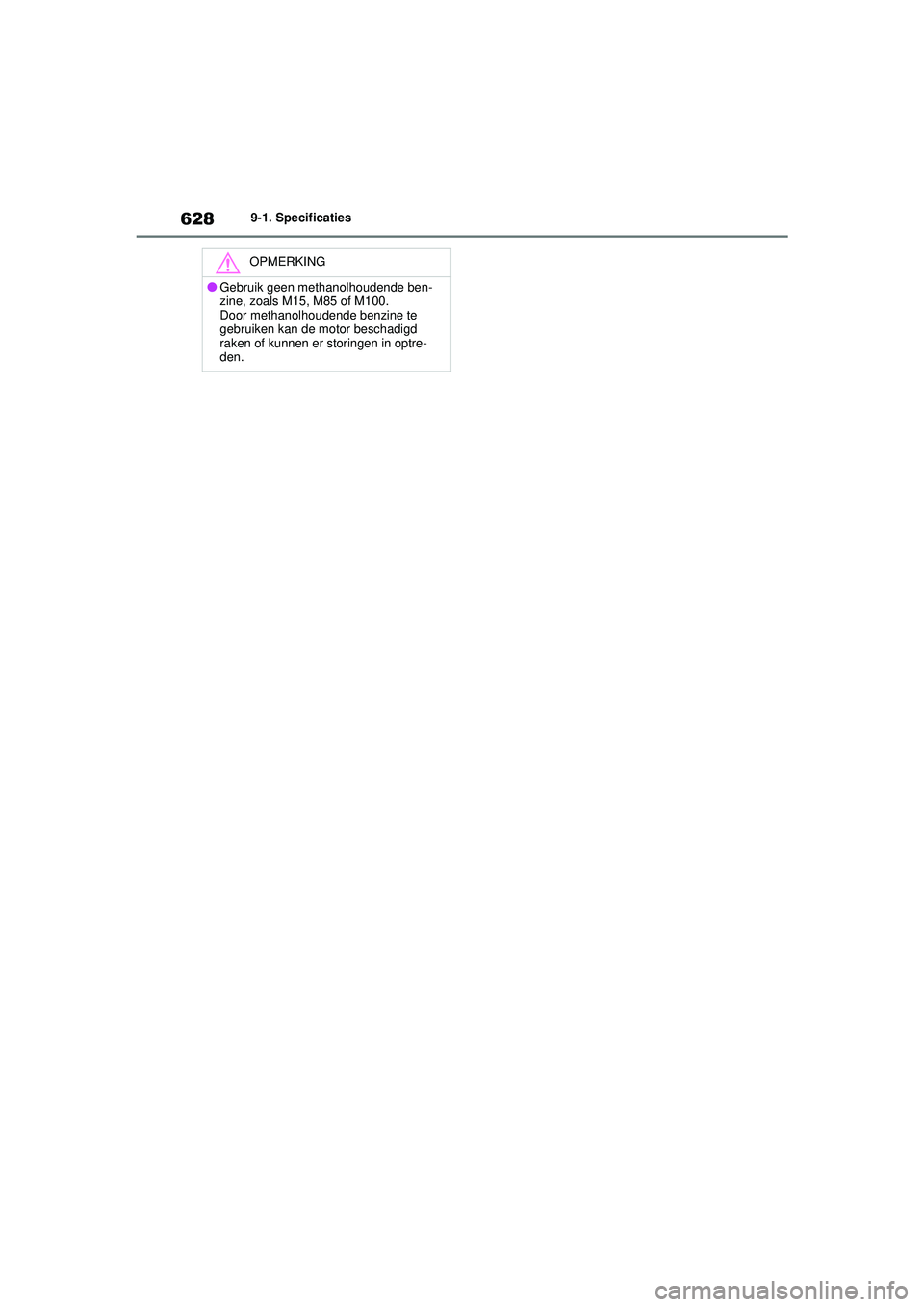

6289-1. Specificaties
OPMERKING
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in optre-
den.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 628 Wednesday, February 3, 2021 2:42 PM
