TOYOTA RAV4 PLUG-IN HYBRID 2021 Manual de utilização (in Portuguese)

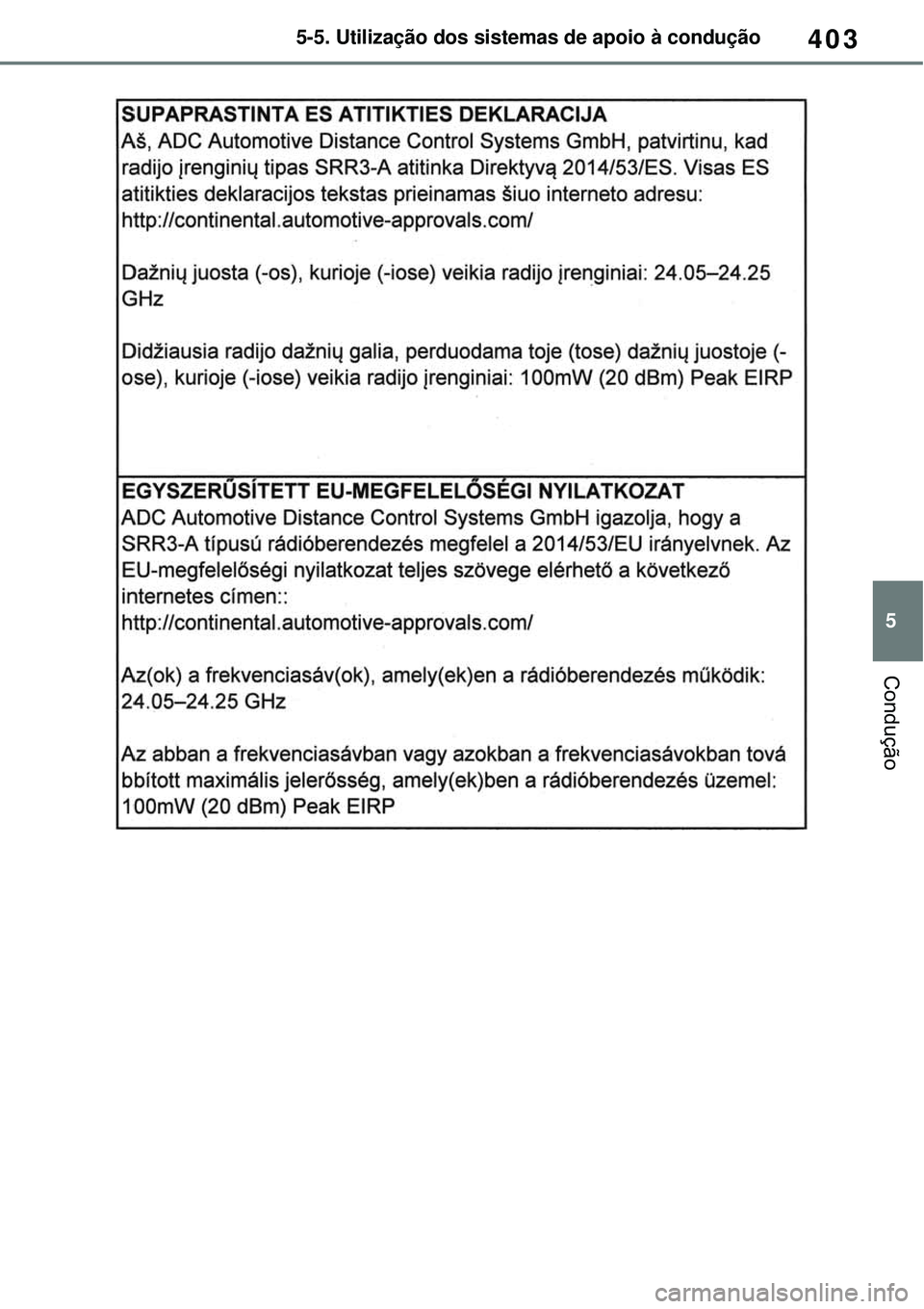

403
5 5-5. Utilização dos sistemas de apoio à condução
Condução

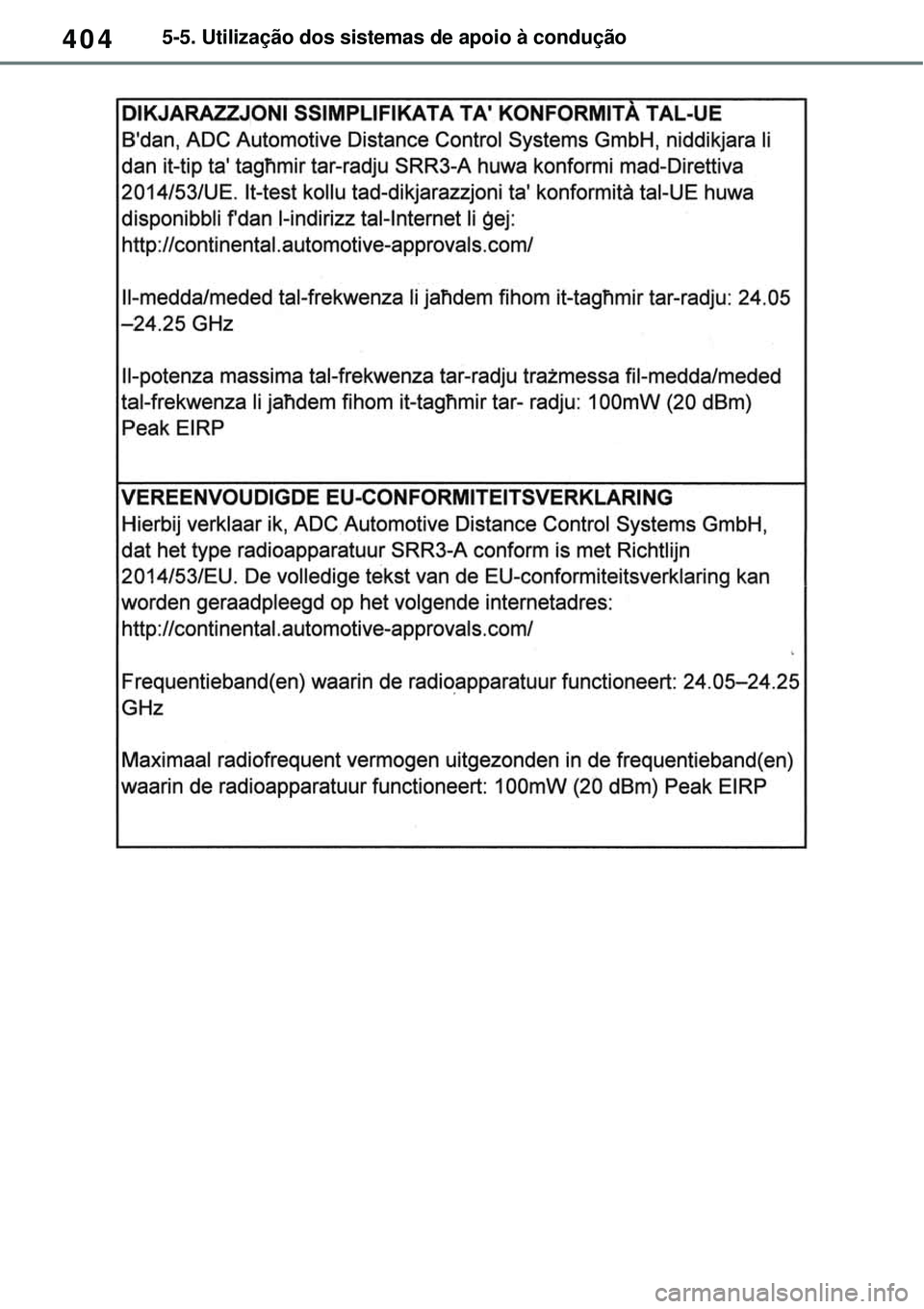

4045-5. Utilização dos sistemas de apoio à condução

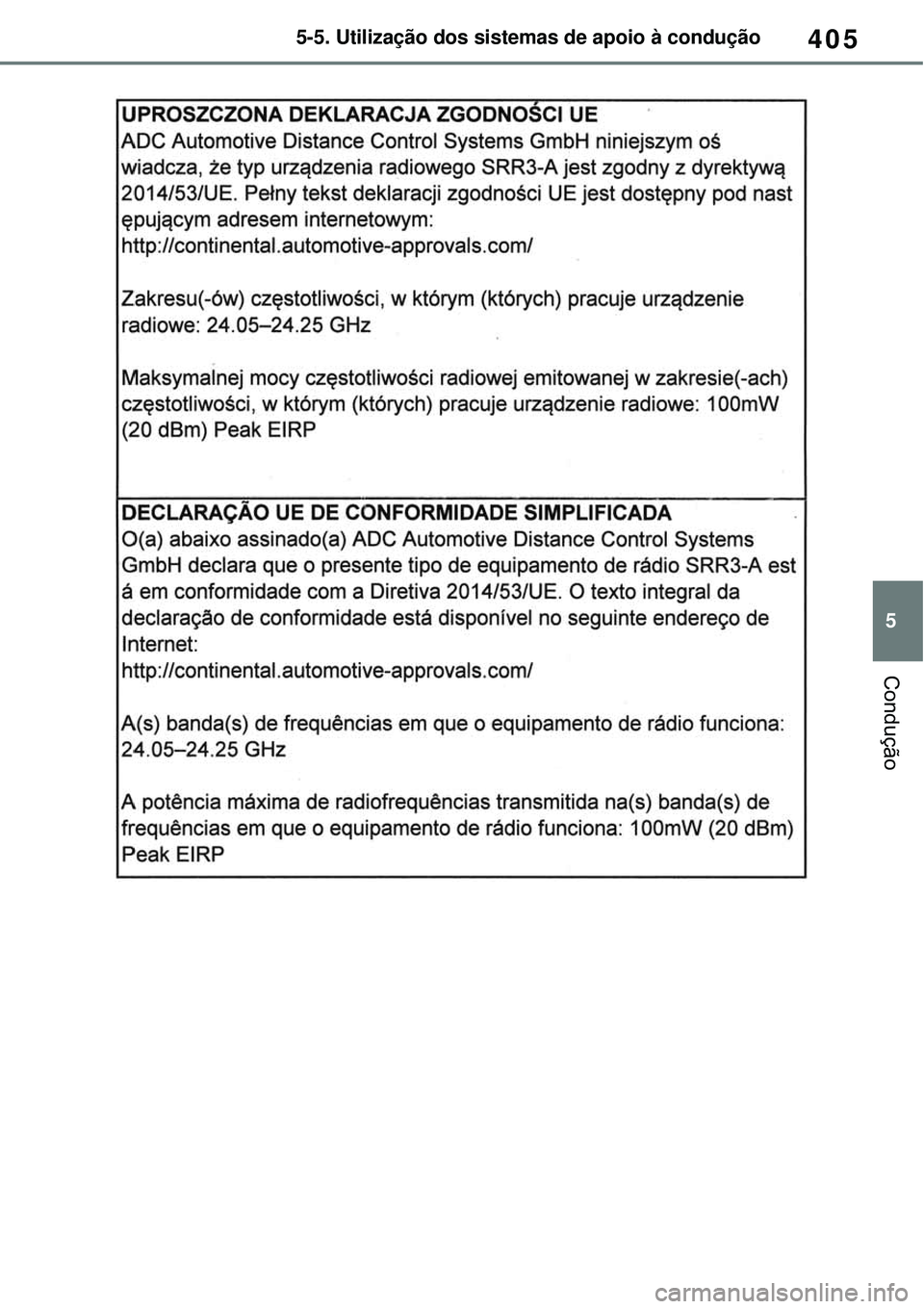

405
5 5-5. Utilização dos sistemas de apoio à condução
Condução

4065-5. Utilização dos sistemas de apoio à condução

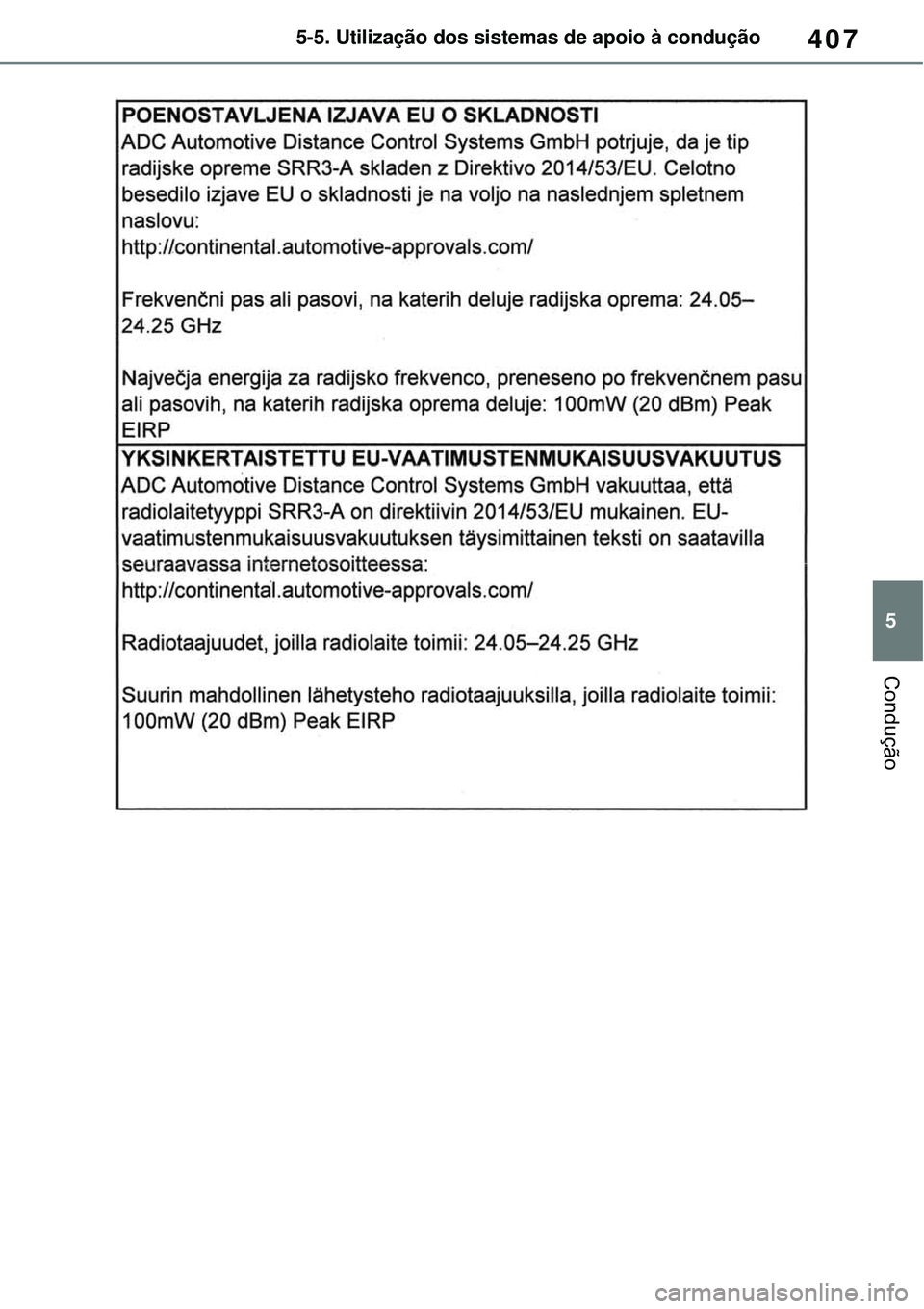

407
5 5-5. Utilização dos sistemas de apoio à condução
Condução

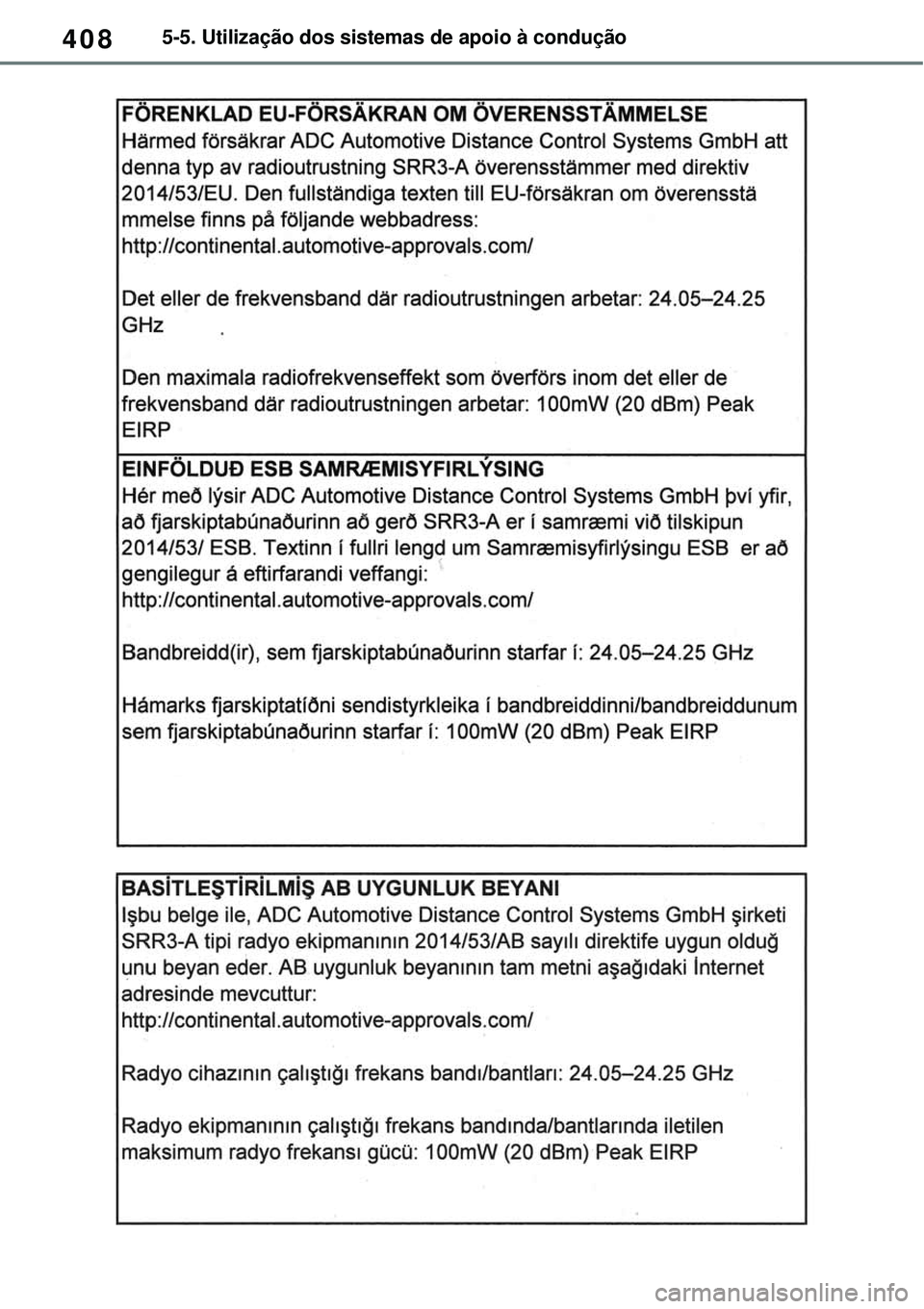

4085-5. Utilização dos sistemas de apoio à condução

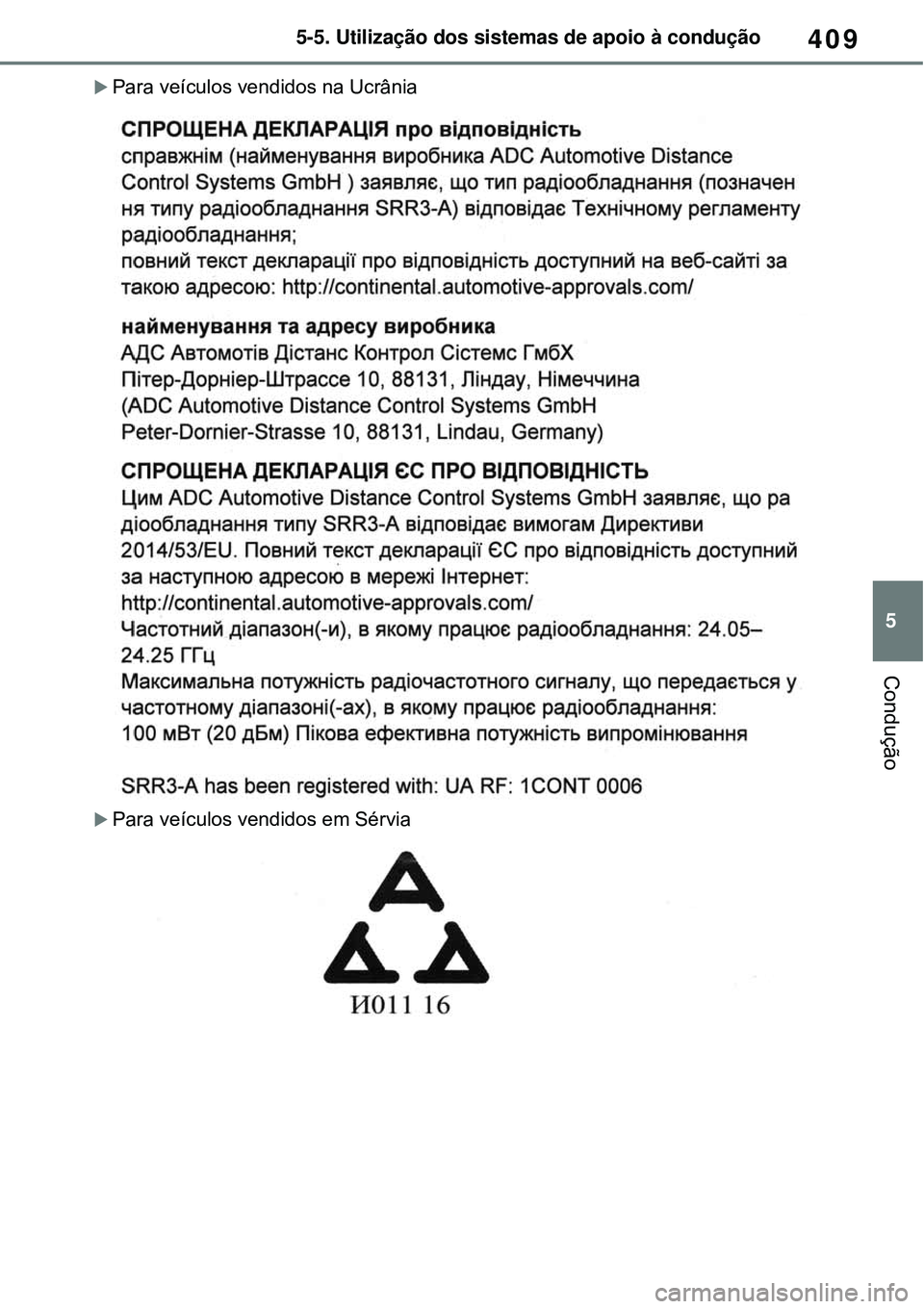

409
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Para veículos vendidos na Ucrânia
Para veículos vendidos em Sérvia

4105-5. Utilização dos sistemas de apoio à condução
AVISO
Manusear o sensor do radar
Os sensores da Monitorização do
Ângulo Morto estão instalados no
interior das extremidades esquerda e
direita do para-choques traseiro, res-
petivamente. Cumpra com o seguinte
para garantir que a Monitorização do
Ângulo Morto funciona corretamente.
Mantenha os sensores e as áreas
que circundam o para-choques tra-
seiro sempre limpos.
Se um sensor ou a respetiva área
circundante no para-choques tra-
seiro estiver suja ou coberta com
neve, a Monitorização do Ângulo
Morto pode não funcionar e será
exibida uma mensagem de
aviso(P.396) Nesta situação,
limpe a sujidade ou neve e conduza
o veículo quando as condições de
funcionamento da função BSM
(Monitorização do Ângulo Morto)
(P.412) estiverem reunidas
durante, cerca de, 10 minutos. Se a
mensagem de aviso não desapare-
cer, leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança para
que este proceda a uma inspeção.
Não submeta o sensor nem a res-
petiva área circundante no para-
choques traseiro a um impacto
forte.
Se o sensor se deslocar mesmo
que ligeiramente, o sistema pode
avariar e os veículos podem não
ser devidamente detetados.
Nas situações que se seguem, leve
o seu veículo a um concessionário
Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança para
que este proceda a uma inspeção.
• O sensor ou a respetiva área cir-
cundante foi sujeita a um impacto
forte.
• A área que circunda o sensor está
arranhada ou amassada, ou parte
do mesmo foi desligada.
Não desmonte o sensor.
Não aplique acessórios, autocolan-
tes (incluindo autocolantes transpa-
rentes), fita de alumínio, etc. a um
sensor nem na respetiva área cir-
cundante no para-choques traseiro.
Não altere o sensor nem a respe-
tiva área circundante no para-cho-
ques traseiro.
Se for necessário remover/instalar
ou substituir um sensor ou o para-
choques traseiro, dirija-se a um
Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança.
Não pinte o para-choques traseiro
noutra cor que não uma cor
genuína Toyota.

411
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Veículos que podem ser dete-
tados pela Monitorização do
Ângulo Morto
A Monitorização do Ângulo Morto
utiliza sensores de radar para dete-
tar os veículos que circulam em fai-
xas adjacentes e avisa o condutor
da presença desses veículos atra-
vés dos indicadores nos espelhos
retrovisores exteriores.
Veículos que estão a circular
em áreas onde não são visíveis
utilizando os espelhos retroviso-
res exteriores (ângulos mortos).
Veículos que se aproximam
rapidamente vindos detrás em
áreas que não são visíveis utili-
zando os espelhos retrovisores
exteriores (ângulos mortos).
Áreas de deteção da Monitori-
zação do Ângulo Morto
As áreas em que os veículos
podem ser detetados são esque-
matizadas abaixo.
O alcance de cada área de deteção é de:
Aproximadamente 0,5 m a 3,5
m a partir de uma das laterais
do veículo.
A área entre a lateral do veículo e 0,5
m a partir da mesma não pode ser
detetada.
1 m aproximadamente para a
frente do para-choques traseiro.
3 m aproximadamente a partir
do para-choques traseiro.
Aproximadamente 3 m a 60 m a
partir do para-choques traseiro
Quanto maior for a diferença de veloci-
dade entre o seu veículo e o veículo
detetado, mais afastado será detetado
o veículo, fazendo com que o indicador
Funcionamento da Monitori-
zação do Ângulo Morto
A
B
A
B
C
D

4125-5. Utilização dos sistemas de apoio à condução
do espelho retrovisor exterior acenda
ou pisque.
A função BSM (Monitorização do
Ângulo Morto) está operacional
quando
A função BSM (Monitorização do
Ângulo Morto) está operacional quando
as condições que se seguem estiverem
reunidas:
A função BSM (Monitorização do
Ângulo Morto) está ligada.
A alavanca das velocidades está nou-
tra posição que não a R.
A velocidade do veículo é superior a
16 km/h, aproximadamente.
A função BSM (Monitorização do
Ângulo Morto) deteta um veículo
quando
A Monitorização do Ângulo Morto deteta
um veículo dentro da área de deteção
nas situações seguintes:
Um veículo numa faixa de rodagem
adjacente ultrapassa o seu veículo.
O seu veículo ultrapassa lentamente
um veículo que circula na faixa de
rodagem adjacente.
Outro veículo entra dentro da área de
deteção quando muda de faixa de
rodagem.
Condições nas quais a função BSM
(Monitorização do Ângulo Morto)
não deteta um veículo
A função BSM (Monitorização do
Ângulo Morto) não foi concebida para
detetar os seguintes tipos de veículos
e/ou objetos:
Pequenos motociclos, bicicletas,
peões, etc.*
Veículos a circular na direção oposta.
Rails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res estáticos.*
Veículos que circulam atrás de si na
mesma faixa de rodagem.*
Veículos a circular a 2 faixas de roda-
gem do seu veículo.*
Veículos que estão a ser ultrapassa-dos rapidamente pelo seu veículo.
*: Dependendo das condições, o veículo
e/ou objeto pode ser detetado.
Condições nas quais a função BSM
(Monitorização do Ângulo Morto)
pode não funcionar devidamente
A função BSM (Monitorização do
Ângulo Morto) pode não detetar devi-
damente os veículos nas seguintes
situações:
• Quando o sensor estiver desalinhado
devido a um impacto forte no sensor
ou na respetiva área circundante.
• Quando lama, neve, gelo, um autoco-
lante, etc. estiver a cobrir o sensor ou
a respetiva área circundante no para-
choques traseiro.
• Quando circular numa estrada cuja
superfície esteja molhada, com água
parada, durante condições meteoroló-
gicas adversas, tais como chuva
intensa, neve ou nevoeiro.
• Quando vários veículos se aproxima-
rem apenas com um pequeno inter-
valo entre eles.
• Quando a distância entre o seu veí-
culo e o veículo que circula à sua
frente for reduzida.
• Quando existir uma diferença signifi-
cativa de velocidade entre o seu veí-
culo e o veículo que entra na área de
deteção.
• Quando a diferença de velocidade
entre o seu veículo e outro veículo
estiver a mudar.
• Quando um veículo entrar na área de
deteção a circular sensivelmente à
mesma velocidade que o seu veículo.
• Quando iniciar a marcha com o seu
veículo e outro veículo permanecer na
área de deteção.
• Quando subir e descer consecutiva-
mente declives acentuados, tais como
montes, depressões na estrada, etc.
• Quando circular em estradas com cur-
vas apertadas, curvas consecutivas
ou superfícies desniveladas.
• Quando as faixas de rodagem forem
largas, ou quando circular na extremi-
dade de uma faixa de rodagem e o
veículo da faixa de rodagem adja-
cente estiver afastado do seu veículo.
• Quando um acessório, (tal como um
suporte para bicicleta) estiver insta-
