TOYOTA RAV4 PLUG-IN HYBRID 2021 Manual de utilização (in Portuguese)

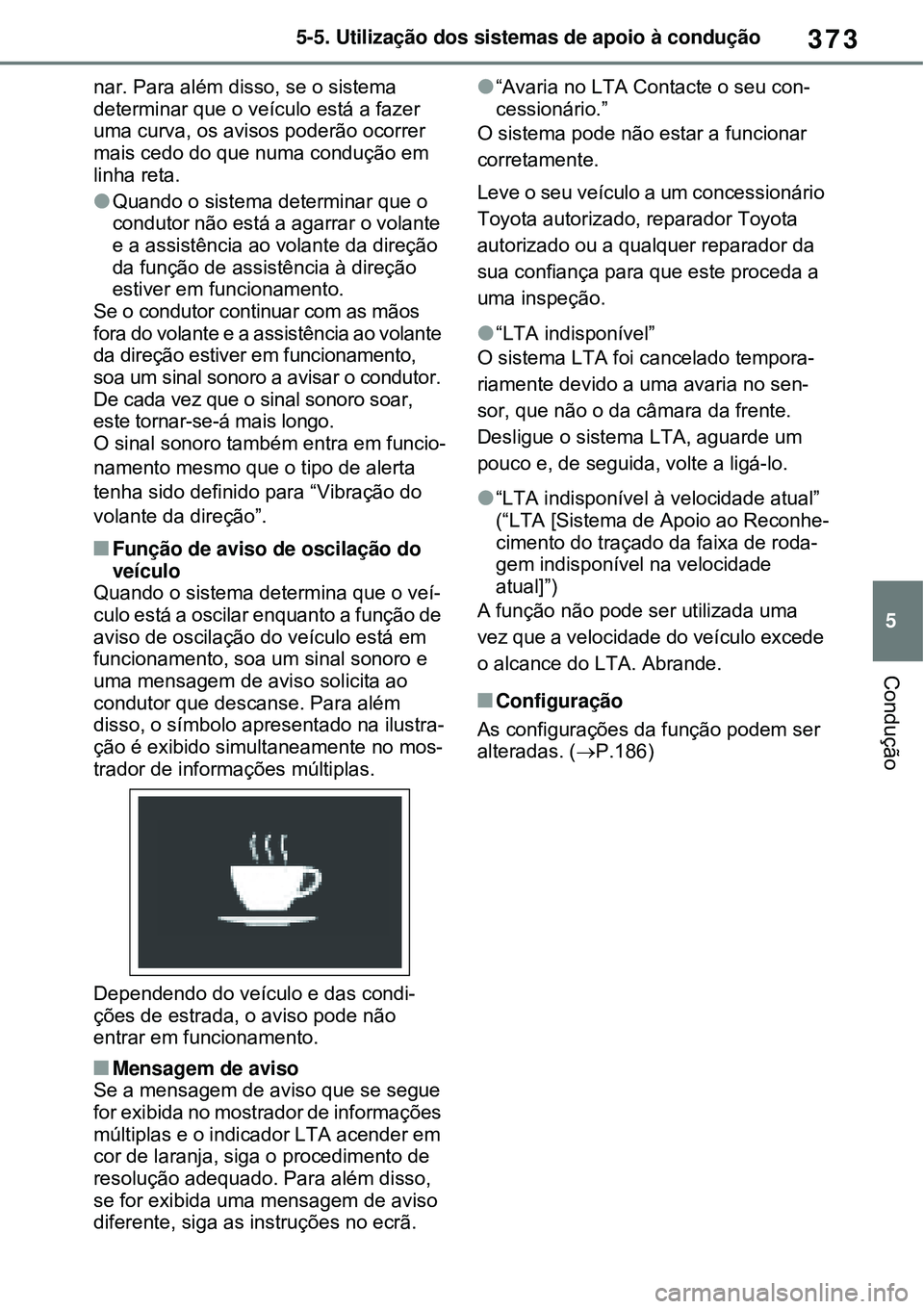

373
5 5-5. Utilização dos sistemas de apoio à condução
Condução
nar. Para além disso, se o sistema
determinar que o veículo está a fazer
uma curva, os avisos poderão ocorrer
mais cedo do que numa condução em
linha reta.
Quando o sistema determinar que o
condutor não está a agarrar o volante
e a assistência ao volante da direção
da função de assistência à direção
estiver em funcionamento.
Se o condutor continuar com as mãos
fora do volante e a assistência ao volante
da direção estiver em funcionamento,
soa um sinal sonoro a avisar o condutor.
De cada vez que o sinal sonoro soar,
este tornar-se-á mais longo.
O sinal sonoro também entra em funcio-
namento mesmo que o tipo de alerta
tenha sido definido para “Vibração do
volante da direção”.
Função de aviso de oscilação do
veículo
Quando o sistema determina que o veí-
culo está a oscilar enquanto a função de
aviso de oscilação do veículo está em
funcionamento, soa um sinal sonoro e
uma mensagem de aviso solicita ao
condutor que descanse. Para além
disso, o símbolo apresentado na ilustra-
ção é exibido simultaneamente no mos-
trador de informações múltiplas.
Dependendo do veículo e das condi-
ções de estrada, o aviso pode não
entrar em funcionamento.
Mensagem de aviso
Se a mensagem de aviso que se segue
for exibida no mostrador de informações
múltiplas e o indicador LTA acender em
cor de laranja, siga o procedimento de
resolução adequado. Para além disso,
se for exibida uma mensagem de aviso
diferente, siga as instruções no ecrã.
“Avaria no LTA Contacte o seu con-
cessionário.”
O sistema pode não estar a funcionar
corretamente.
Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
“LTA indisponível”
O sistema LTA foi cancelado tempora-
riamente devido a uma avaria no sen-
sor, que não o da câmara da frente.
Desligue o sistema LTA, aguarde um
pouco e, de seguida, volte a ligá-lo.
“LTA indisponível à velocidade atual”
(“LTA [Sistema de Apoio ao Reconhe-
cimento do traçado da faixa de roda-
gem indisponível na velocidade
atual]”)
A função não pode ser utilizada uma
vez que a velocidade do veículo excede
o alcance do LTA. Abrande.
Configuração
As configurações da função podem ser
alteradas. (P.186)

3745-5. Utilização dos sistemas de apoio à condução
*: Se equipadoQuando a câmara da frente reco-
nhece um sinal e/ou a respetiva
informação está disponível no sis-
tema de navegação, o sinal é exi-
bido no mostrador de informações
múltiplas.
Quando selecionar o mostrador
de informação dos sistemas de
apoio à condução, podem ser
exibidos 3 sinais, no máximo.
(P.179)
Quando seleciona outro separa-
dor que não o mostrador de
informação dos sistemas de
apoio à condução, só serão exi-
bidos os sinais de trânsito que
se seguem. (P.179)
• Início/fim de limite de velocidade.
• Sinal de informação relacionada com
o limite de velocidade
• (Autoestrada, área urbana, área resi-
dencial).
• Fim de todas as proibições.
• Sentido proibido * (quando não é
necessária notificação).
• Limite de velocidade com sinal suple-
mentar (apenas rampa).
*: Para veículos com sistema de nave-
gação

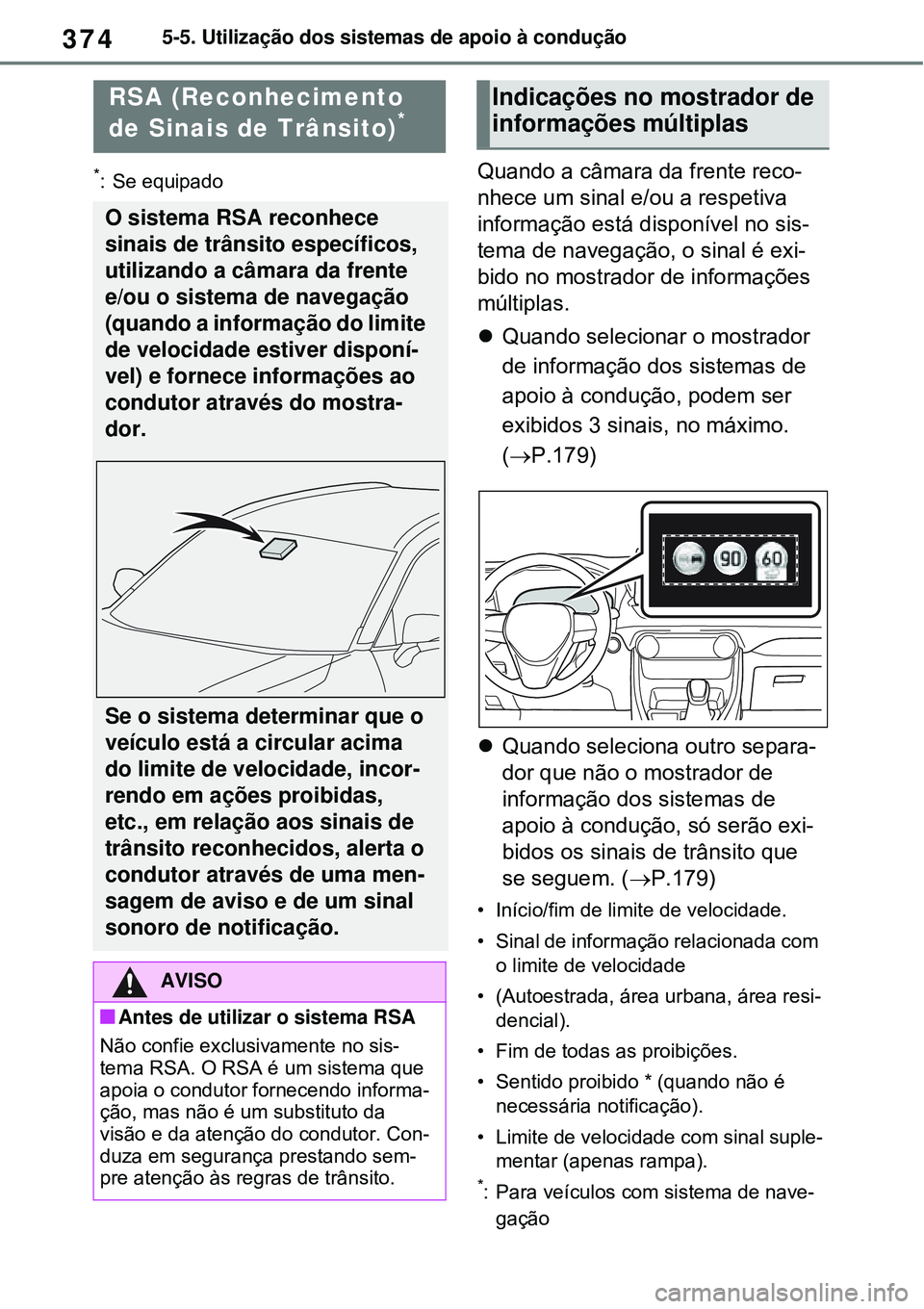

RSA (Reconhecimento
de Sinais de Trânsito)*
O sistema RSA reconhece
sinais de trânsito específicos,
utilizando a câmara da frente
e/ou o sistema de navegação
(quando a informação do limite
de velocidade estiver disponí-
vel) e fornece informações ao
condutor através do mostra-
dor.
Se o sistema determinar que o
veículo está a circular acima
do limite de velocidade, incor-
rendo em ações proibidas,
etc., em relação aos sinais de
trânsito reconhecidos, alerta o
condutor através de uma men-
sagem de aviso e de um sinal
sonoro de notificação.
AVISO
Antes de utilizar o sistema RSA
Não confie exclusivamente no sis-
tema RSA. O RSA é um sistema que
apoia o condutor fornecendo informa-
ção, mas não é um substituto da
visão e da atenção do condutor. Con-
duza em segurança prestando sem-
pre atenção às regras de trânsito.
Indicações no mostrador de
informações múltiplas

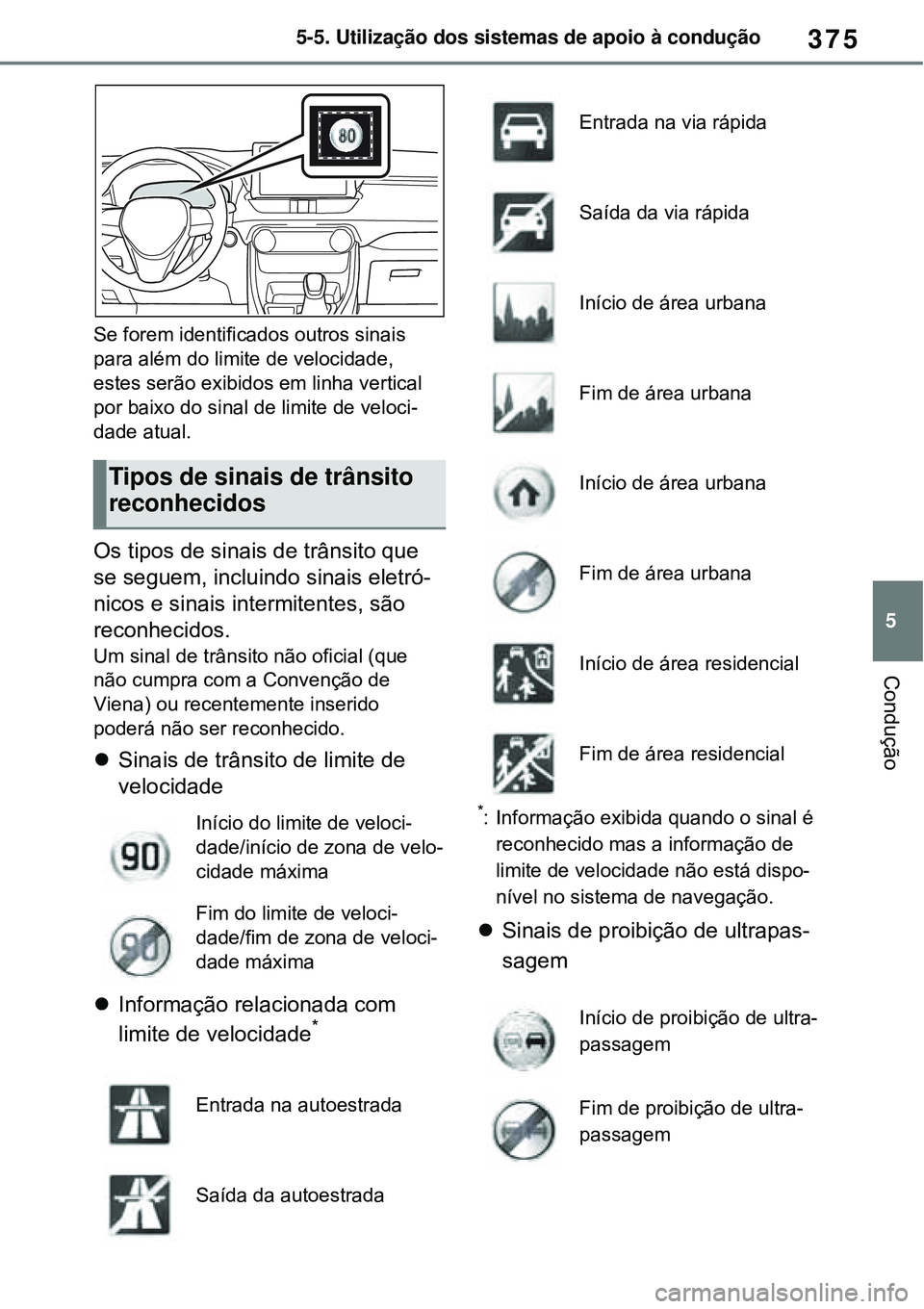

375
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Se forem identificados outros sinais
para além do limite de velocidade,
estes serão exibidos em linha vertical
por baixo do sinal de limite de veloci-
dade atual.
Os tipos de sinais de trânsito que
se seguem, incluindo sinais eletró-
nicos e sinais intermitentes, são
reconhecidos.
Um sinal de trânsito não oficial (que
não cumpra com a Convenção de
Viena) ou recentemente inserido
poderá não ser reconhecido.
Sinais de trânsito de limite de
velocidade
Informação relacionada com
limite de velocidade
*
*: Informação exibida quando o sinal é
reconhecido mas a informação de
limite de velocidade não está dispo-
nível no sistema de navegação.
Sinais de proibição de ultrapas-
sagem
Tipos de sinais de trânsito
reconhecidos
Início do limite de veloci-
dade/início de zona de velo-
cidade máxima
Fim do limite de veloci-
dade/fim de zona de veloci-
dade máxima
Entrada na autoestrada
Saída da autoestrada
Entrada na via rápida
Saída da via rápida
Início de área urbana
Fim de área urbana
Início de área urbana
Fim de área urbana
Início de área residencial
Fim de área residencial
Início de proibição de ultra-
passagem
Fim de proibição de ultra-
passagem

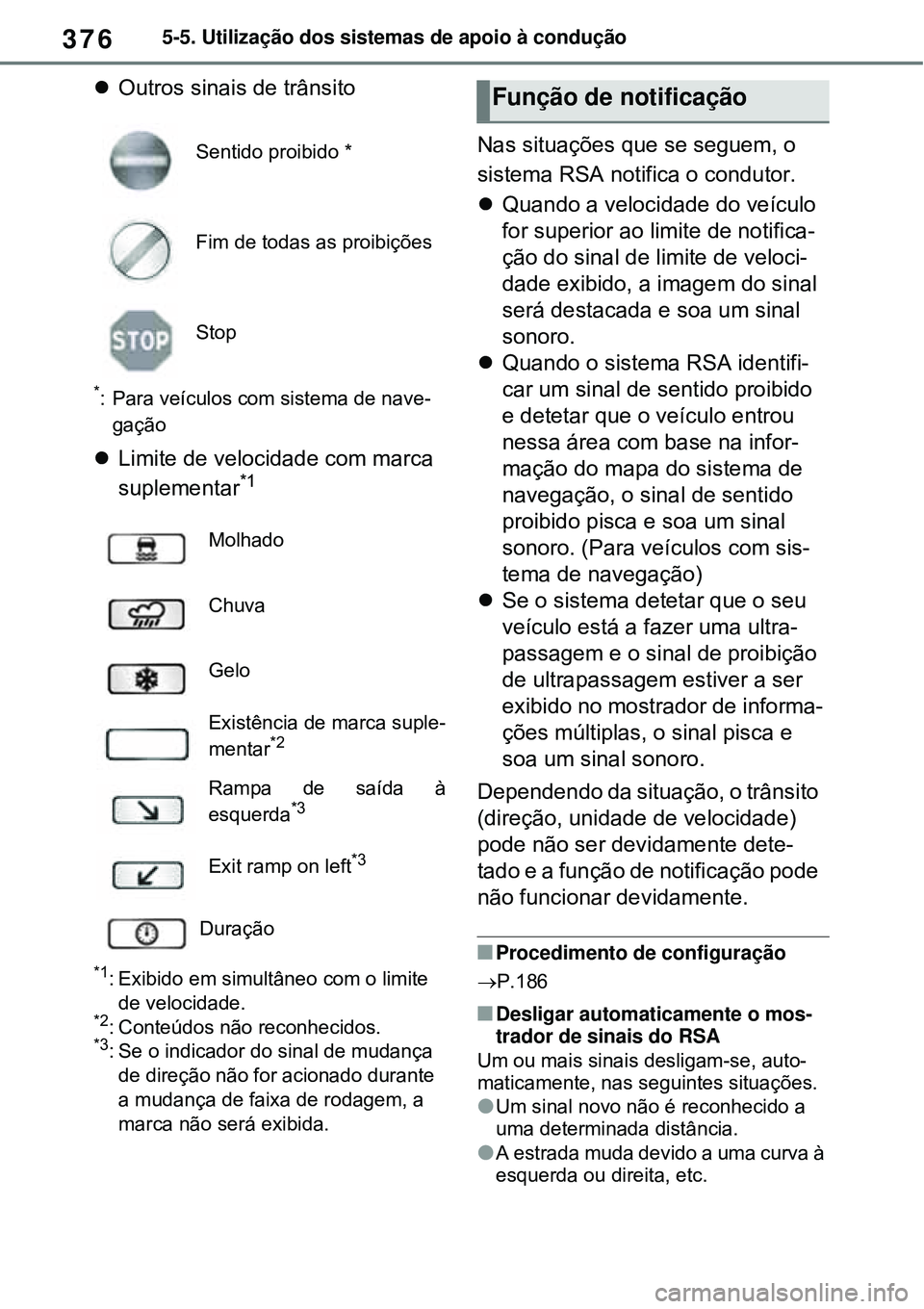

3765-5. Utilização dos sistemas de apoio à condução
Outros sinais de trânsito
*: Para veículos com sistema de nave-
gação
Limite de velocidade com marca
suplementar*1
*1: Exibido em simultâneo com o limite
de velocidade.
*2: Conteúdos não reconhecidos.*3: Se o indicador do sinal de mudança
de direção não for acionado durante
a mudança de faixa de rodagem, a
marca não será exibida.
Nas situações que se seguem, o
sistema RSA notifica o condutor.
Quando a velocidade do veículo
for superior ao limite de notifica-
ção do sinal de limite de veloci-
dade exibido, a imagem do sinal
será destacada e soa um sinal
sonoro.
Quando o sistema RSA identifi-
car um sinal de sentido proibido
e detetar que o veículo entrou
nessa área com base na infor-
mação do mapa do sistema de
navegação, o sinal de sentido
proibido pisca e soa um sinal
sonoro. (Para veículos com sis-
tema de navegação)
Se o sistema detetar que o seu
veículo está a fazer uma ultra-
passagem e o sinal de proibição
de ultrapassagem estiver a ser
exibido no mostrador de informa-
ções múltiplas, o sinal pisca e
soa um sinal sonoro.
Dependendo da situação, o trânsito
(direção, unidade de velocidade)
pode não ser devidamente dete-
tado e a função de notificação pode
não funcionar devidamente.
Procedimento de configuração
P.186
Desligar automaticamente o mos-
trador de sinais do RSA
Um ou mais sinais desligam-se, auto-
maticamente, nas seguintes situações.
Um sinal novo não é reconhecido a
uma determinada distância.
A estrada muda devido a uma curva à
esquerda ou direita, etc. Sentido proibido *
Fim de todas as proibições
Stop
Molhado
Chuva
Gelo
Existência de marca suple-
mentar
*2
Rampa de saída à
esquerda*3
Exit ramp on left*3
Duração
Função de notificação

377
5 5-5. Utilização dos sistemas de apoio à condução
Condução

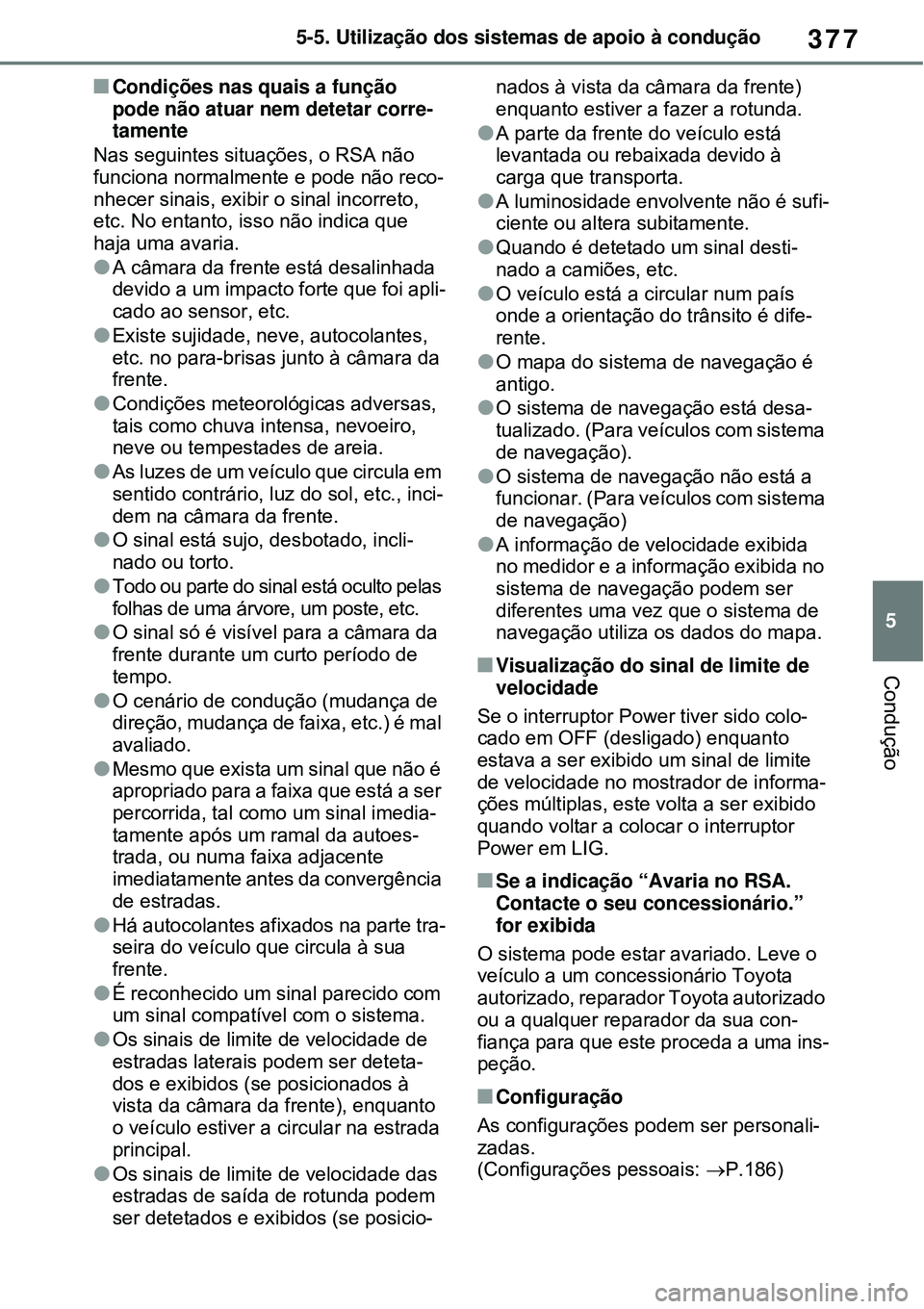

Condições nas quais a função
pode não atuar nem detetar corre-
tamente
Nas seguintes situações, o RSA não
funciona normalmente e pode não reco-
nhecer sinais, exibir o sinal incorreto,
etc. No entanto, isso não indica que
haja uma avaria.
A câmara da frente está desalinhada
devido a um impacto forte que foi apli-
cado ao sensor, etc.
Existe sujidade, neve, autocolantes,
etc. no para-brisas junto à câmara da
frente.
Condições meteorológicas adversas,
tais como chuva intensa, nevoeiro,
neve ou tempestades de areia.
As luzes de um veículo que circula em
sentido contrário, luz do sol, etc., inci-
dem na câmara da frente.
O sinal está sujo, desbotado, incli-
nado ou torto.
Todo ou parte do sinal está oculto pelas
folhas de uma árvore, um poste, etc.
O sinal só é visível para a câmara da
frente durante um curto período de
tempo.
O cenário de condução (mudança de
direção, mudança de faixa, etc.) é mal
avaliado.
Mesmo que exista um sinal que não é
apropriado para a faixa que está a ser
percorrida, tal como um sinal imedia-
tamente após um ramal da autoes-
trada, ou numa faixa adjacente
imediatamente antes da convergência
de estradas.
Há autocolantes afixados na parte tra-
seira do veículo que circula à sua
frente.
É reconhecido um sinal parecido com
um sinal compatível com o sistema.
Os sinais de limite de velocidade de
estradas laterais podem ser deteta-
dos e exibidos (se posicionados à
vista da câmara da frente), enquanto
o veículo estiver a circular na estrada
principal.
Os sinais de limite de velocidade das
estradas de saída de rotunda podem
ser detetados e exibidos (se posicio-nados à vista da câmara da frente)
enquanto estiver a fazer a rotunda.
A parte da frente do veículo está
levantada ou rebaixada devido à
carga que transporta.
A luminosidade envolvente não é sufi-
ciente ou altera subitamente.
Quando é detetado um sinal desti-
nado a camiões, etc.
O veículo está a circular num país
onde a orientação do trânsito é dife-
rente.
O mapa do sistema de navegação é
antigo.
O sistema de navegação está desa-
tualizado. (Para veículos com sistema
de navegação).
O sistema de navegação não está a
funcionar. (Para veículos com sistema
de navegação)
A informação de velocidade exibida
no medidor e a informação exibida no
sistema de navegação podem ser
diferentes uma vez que o sistema de
navegação utiliza os dados do mapa.
Visualização do sinal de limite de
velocidade
Se o interruptor Power tiver sido colo-
cado em OFF (desligado) enquanto
estava a ser exibido um sinal de limite
de velocidade no mostrador de informa-
ções múltiplas, este volta a ser exibido
quando voltar a colocar o interruptor
Power em LIG.
Se a indicação “Avaria no RSA.
Contacte o seu concessionário.”
for exibida
O sistema pode estar avariado. Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado
ou a qualquer reparador da sua con-
fiança para que este proceda a uma ins-
peção.
Configuração
As configurações podem ser personali-
zadas.
(Configurações pessoais: P.186)

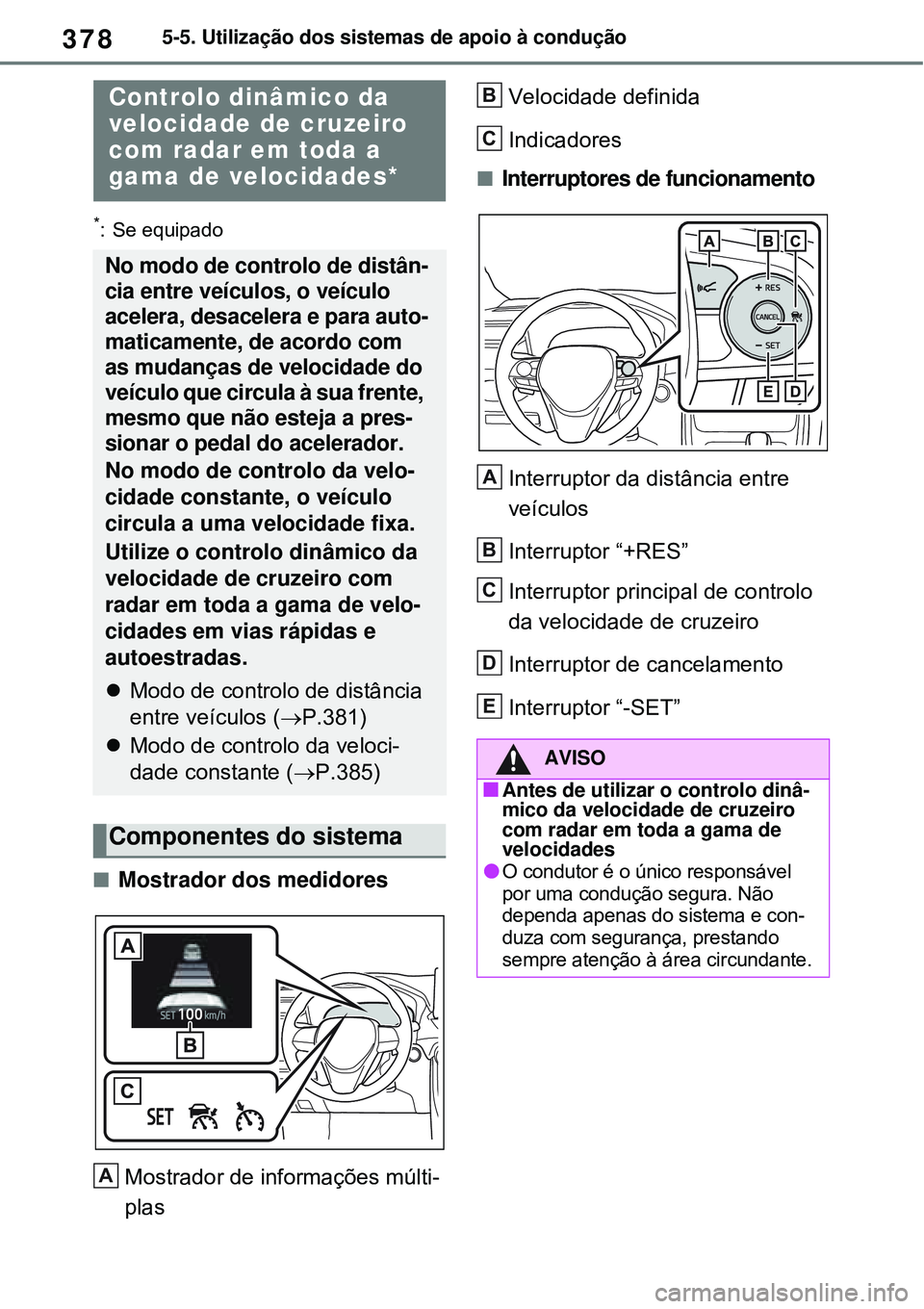

3785-5. Utilização dos sistemas de apoio à condução
*: Se equipado
Mostrador dos medidores
Mostrador de informações múlti-
plasVelocidade definida
Indicadores
Interruptores de funcionamento
Interruptor da distância entre
veículos
Interruptor “+RES”
Interruptor principal de controlo
da velocidade de cruzeiro
Interruptor de cancelamento
Interruptor “-SET”
Controlo dinâmico da
velocidade de cruzeiro
com radar em toda a
gama de velocidades*
No modo de controlo de distân-
cia entre veículos, o veículo
acelera, desacelera e para auto-
maticamente, de acordo com
as mudanças de velocidade do
veículo que circula à sua frente,
mesmo que não esteja a pres-
sionar o pedal do acelerador.
No modo de controlo da velo-
cidade constante, o veículo
circula a uma velocidade fixa.
Utilize o controlo dinâmico da
velocidade de cruzeiro com
radar em toda a gama de velo-
cidades em vias rápidas e
autoestradas.
Modo de controlo de distância
entre veículos (P.381)
Modo de controlo da veloci-
dade constante (P.385)
Componentes do sistema
A
AVISO
Antes de utilizar o controlo dinâ-
mico da velocidade de cruzeiro
com radar em toda a gama de
velocidades
O condutor é o único responsável
por uma condução segura. Não
dependa apenas do sistema e con-
duza com segurança, prestando
sempre atenção à área circundante.
B
C
A
B
C
D
E

379
5 5-5. Utilização dos sistemas de apoio à condução
Condução

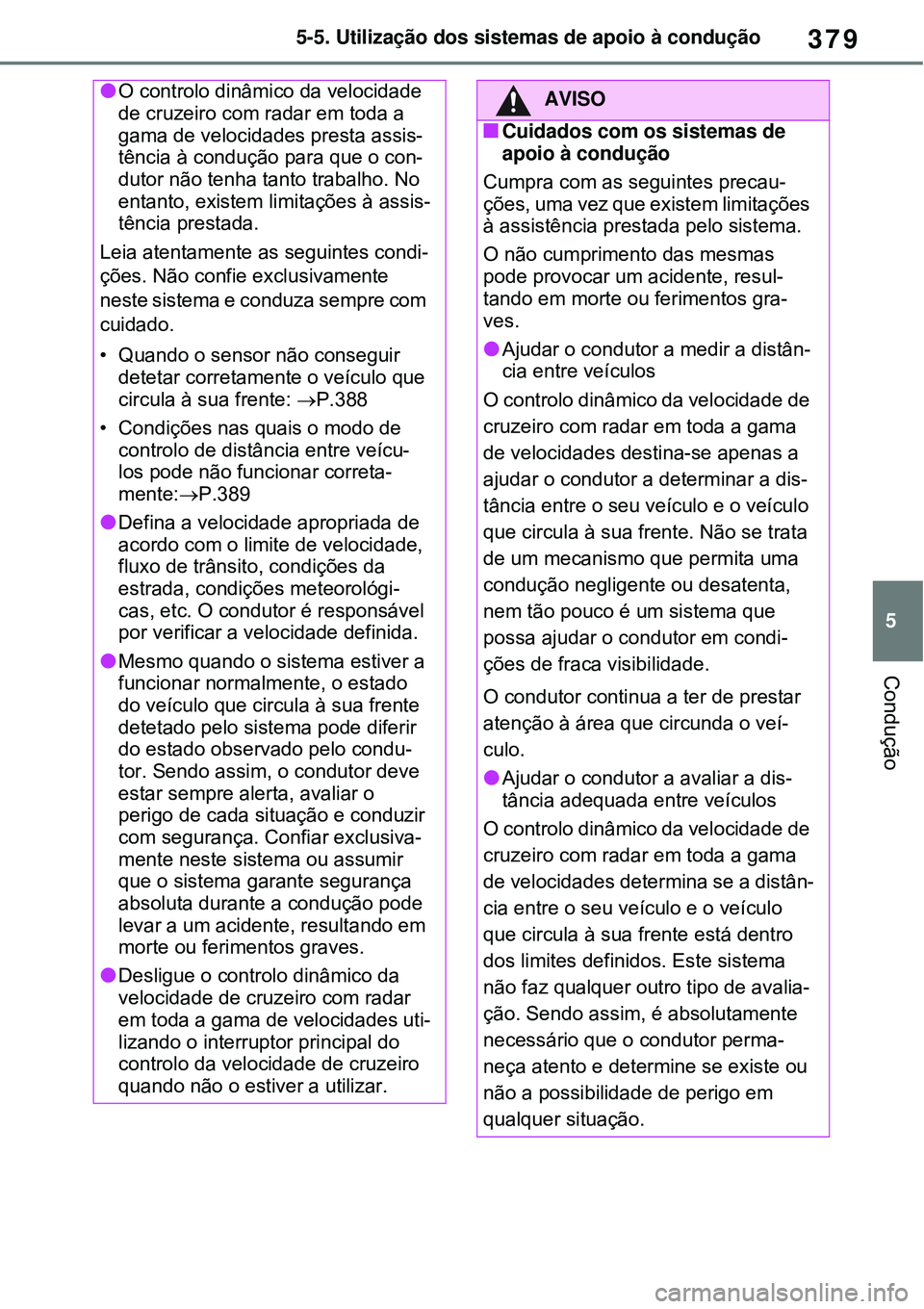

O controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades presta assis-
tência à condução para que o con-
dutor não tenha tanto trabalho. No
entanto, existem limitações à assis-
tência prestada.
Leia atentamente as seguintes condi-
ções. Não confie exclusivamente
neste sistema e conduza sempre com
cuidado.
• Quando o sensor não conseguir
detetar corretamente o veículo que
circula à sua frente: P.388
• Condições nas quais o modo de
controlo de distância entre veícu-
los pode não funcionar correta-
mente:P.389
Defina a velocidade apropriada de
acordo com o limite de velocidade,
fluxo de trânsito, condições da
estrada, condições meteorológi-
cas, etc. O condutor é responsável
por verificar a velocidade definida.
Mesmo quando o sistema estiver a
funcionar normalmente, o estado
do veículo que circula à sua frente
detetado pelo sistema pode diferir
do estado observado pelo condu-
tor. Sendo assim, o condutor deve
estar sempre alerta, avaliar o
perigo de cada situação e conduzir
com segurança. Confiar exclusiva-
mente neste sistema ou assumir
que o sistema garante segurança
absoluta durante a condução pode
levar a um acidente, resultando em
morte ou ferimentos graves.
Desligue o controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades uti-
lizando o interruptor principal do
controlo da velocidade de cruzeiro
quando não o estiver a utilizar.
AVISO
Cuidados com os sistemas de
apoio à condução
Cumpra com as seguintes precau-
ções, uma vez que existem limitações
à assistência prestada pelo sistema.
O não cumprimento das mesmas
pode provocar um acidente, resul-
tando em morte ou ferimentos gra-
ves.
Ajudar o condutor a medir a distân-
cia entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades destina-se apenas a
ajudar o condutor a determinar a dis-
tância entre o seu veículo e o veículo
que circula à sua frente. Não se trata
de um mecanismo que permita uma
condução negligente ou desatenta,
nem tão pouco é um sistema que
possa ajudar o condutor em condi-
ções de fraca visibilidade.
O condutor continua a ter de prestar
atenção à área que circunda o veí-
culo.
Ajudar o condutor a avaliar a dis-
tância adequada entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades determina se a distân-
cia entre o seu veículo e o veículo
que circula à sua frente está dentro
dos limites definidos. Este sistema
não faz qualquer outro tipo de avalia-
ção. Sendo assim, é absolutamente
necessário que o condutor perma-
neça atento e determine se existe ou
não a possibilidade de perigo em
qualquer situação.

3805-5. Utilização dos sistemas de apoio à condução

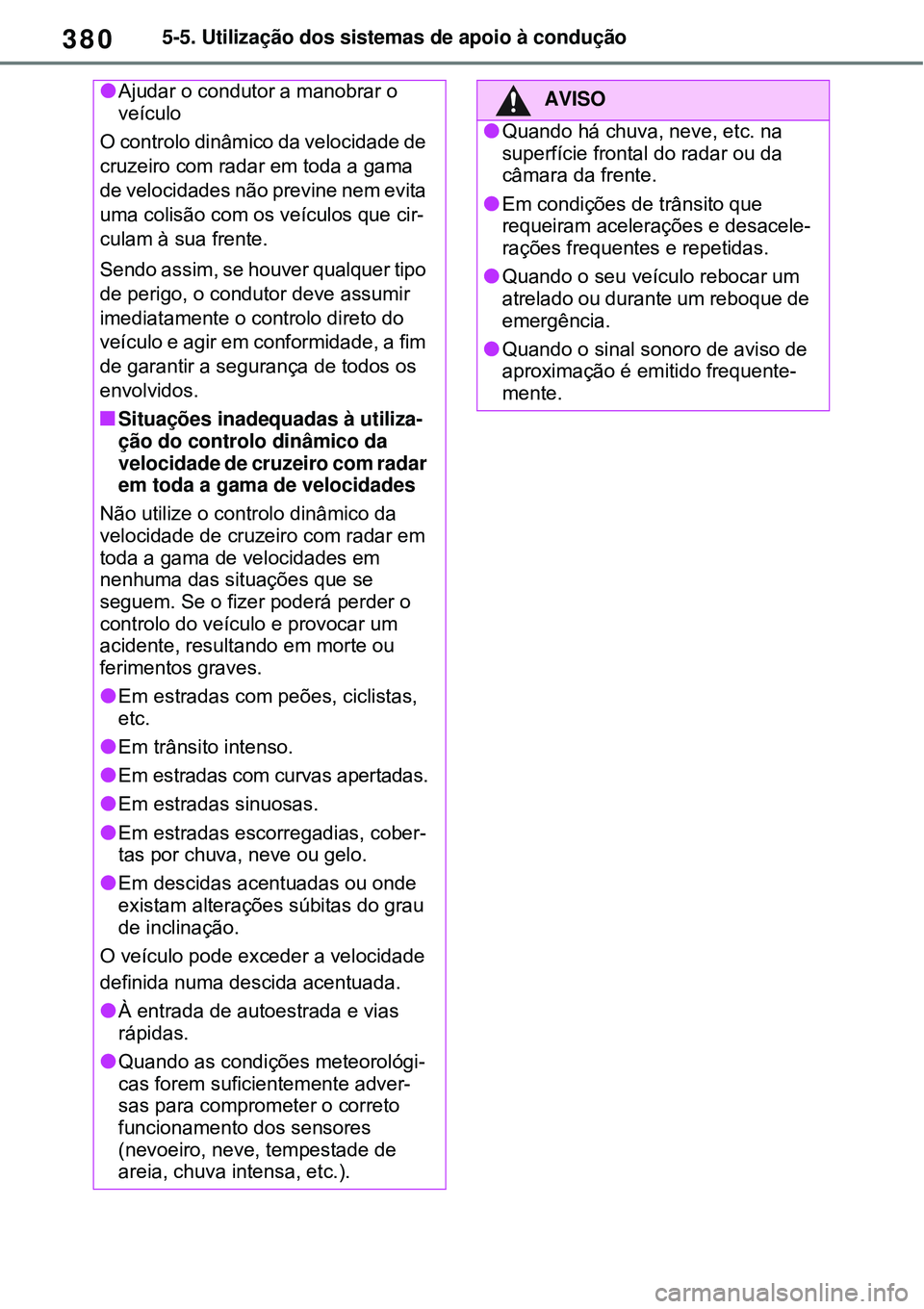

Ajudar o condutor a manobrar o
veículo
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades não previne nem evita
uma colisão com os veículos que cir-
culam à sua frente.
Sendo assim, se houver qualquer tipo
de perigo, o condutor deve assumir
imediatamente o controlo direto do
veículo e agir em conformidade, a fim
de garantir a segurança de todos os
envolvidos.
Situações inadequadas à utiliza-
ção do controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades
Não utilize o controlo dinâmico da
velocidade de cruzeiro com radar em
toda a gama de velocidades em
nenhuma das situações que se
seguem. Se o fizer poderá perder o
controlo do veículo e provocar um
acidente, resultando em morte ou
ferimentos graves.
Em estradas com peões, ciclistas,
etc.
Em trânsito intenso.
Em estradas com curvas apertadas.
Em estradas sinuosas.
Em estradas escorregadias, cober-
tas por chuva, neve ou gelo.
Em descidas acentuadas ou onde
existam alterações súbitas do grau
de inclinação.
O veículo pode exceder a velocidade
definida numa descida acentuada.
À entrada de autoestrada e vias
rápidas.
Quando as condições meteorológi-
cas forem suficientemente adver-
sas para comprometer o correto
funcionamento dos sensores
(nevoeiro, neve, tempestade de
areia, chuva intensa, etc.).
AVISO
Quando há chuva, neve, etc. na
superfície frontal do radar ou da
câmara da frente.
Em condições de trânsito que
requeiram acelerações e desacele-
rações frequentes e repetidas.
Quando o seu veículo rebocar um
atrelado ou durante um reboque de
emergência.
Quando o sinal sonoro de aviso de
aproximação é emitido frequente-
mente.

381
5 5-5. Utilização dos sistemas de apoio à condução
Condução

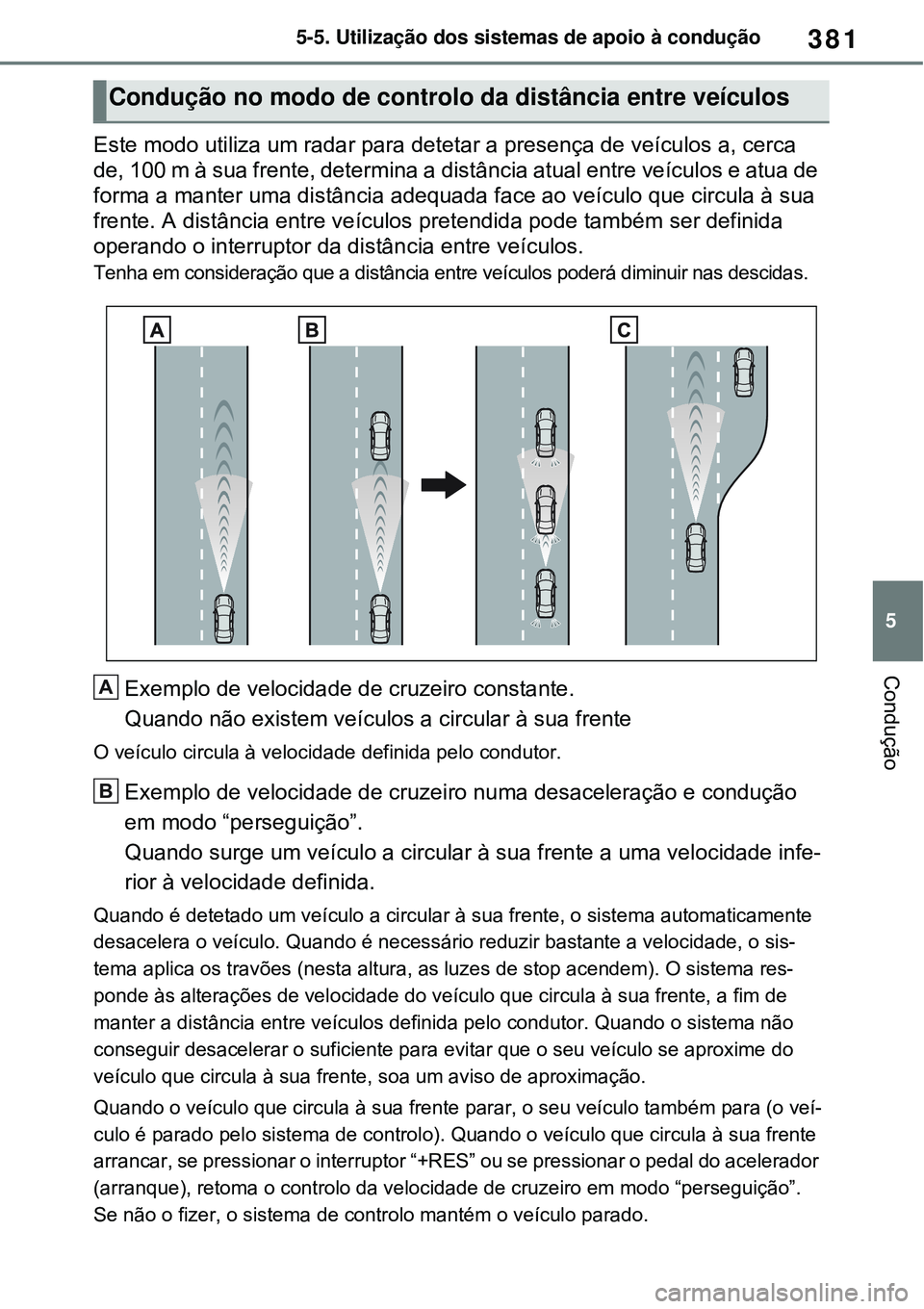

Este modo utiliza um radar para detetar a presença de veículos a, cerca
de, 100 m à sua frente, determina a distância atual entre veículos e atua de
forma a manter uma distância adequada face ao veículo que circula à sua
frente. A distância entre veículos pretendida pode também ser definida
operando o interruptor da distância entre veículos.
Tenha em consideração que a distância entre veículos poderá diminuir nas descidas.
Exemplo de velocidade de cruzeiro constante.
Quando não existem veículos a circular à sua frente
O veículo circula à velocidade definida pelo condutor.
Exemplo de velocidade de cruzeiro numa desaceleração e condução
em modo “perseguição”.
Quando surge um veículo a circular à sua frente a uma velocidade infe-
rior à velocidade definida.
Quando é detetado um veículo a circular à sua frente, o sistema automaticamente
desacelera o veículo. Quando é necessário reduzir bastante a velocidade, o sis-
tema aplica os travões (nesta altura, as luzes de stop acendem). O sistema res-
ponde às alterações de velocidade do veículo que circula à sua frente, a fim de
manter a distância entre veículos definida pelo condutor. Quando o sistema não
conseguir desacelerar o suficiente para evitar que o seu veículo se aproxime do
veículo que circula à sua frente, soa um aviso de aproximação.
Quando o veículo que circula à sua frente parar, o seu veículo também para (o veí-
culo é parado pelo sistema de controlo). Quando o veículo que circula à sua frente
arrancar, se pressionar o interruptor “+RES” ou se pressionar o pedal do acelerador
(arranque), retoma o controlo da velocidade de cruzeiro em modo “perseguição”.
Se não o fizer, o sistema de controlo mantém o veículo parado.
Condução no modo de controlo da distância entre veículos
A
B

3825-5. Utilização dos sistemas de apoio à condução

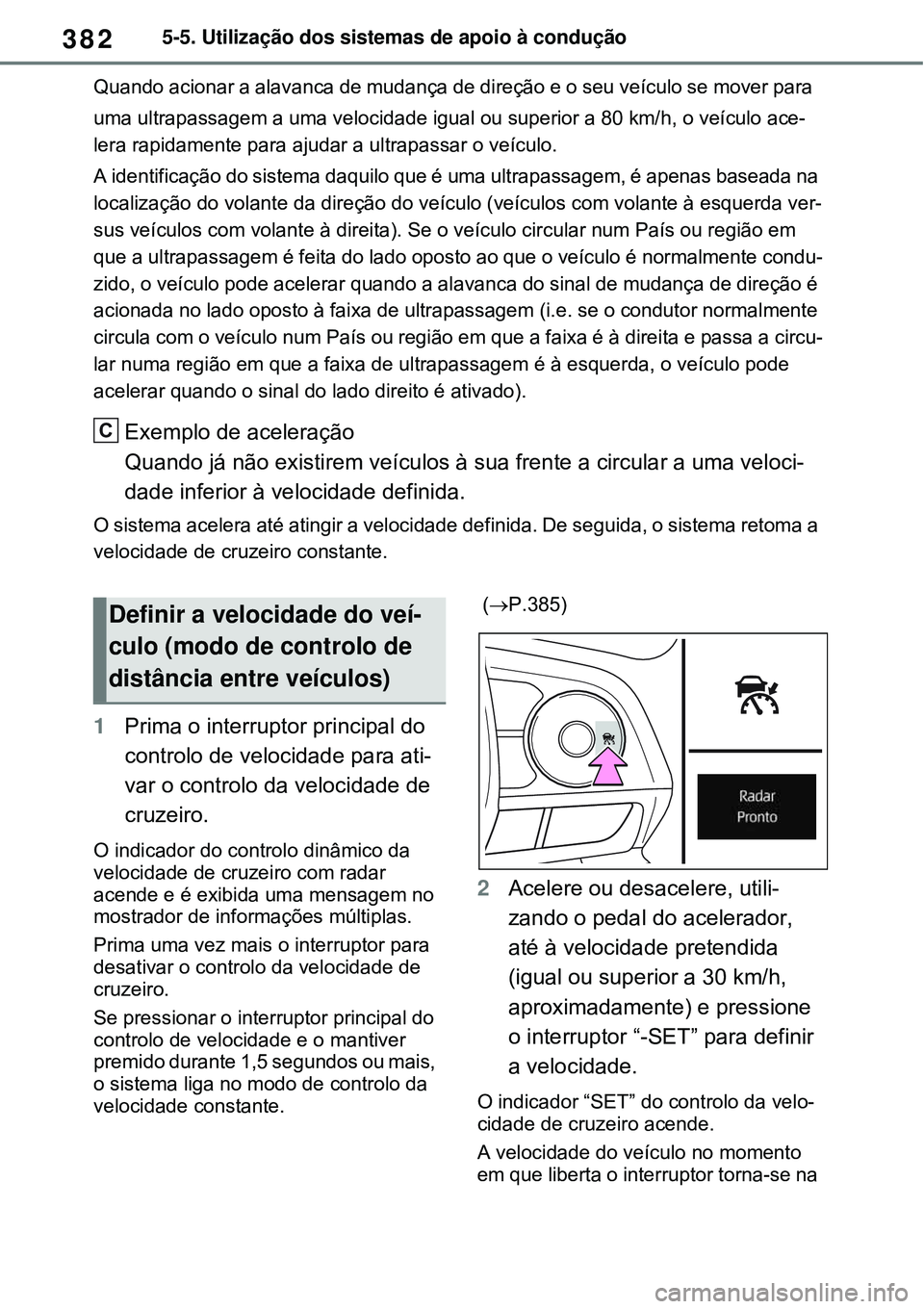

Quando acionar a alavanca de mudança de direção e o seu veículo se mover para
uma ultrapassagem a uma velocidade igual ou superior a 80 km/h, o veículo ace-
lera rapidamente para ajudar a ultrapassar o veículo.
A identificação do sistema daquilo que é uma ultrapassagem, é apenas baseada na
localização do volante da direção do veículo (veículos com volante à esquerda ver-
sus veículos com volante à direita). Se o veículo circular num País ou região em
que a ultrapassagem é feita do lado oposto ao que o veículo é normalmente condu-
zido, o veículo pode acelerar quando a alavanca do sinal de mudança de direção é
acionada no lado oposto à faixa de ultrapassagem (i.e. se o condutor normalmente
circula com o veículo num País ou região em que a faixa é à direita e passa a circu-
lar numa região em que a faixa de ultrapassagem é à esquerda, o veículo pode
acelerar quando o sinal do lado direito é ativado).
Exemplo de aceleração
Quando já não existirem veículos à sua frente a circular a uma veloci-
dade inferior à velocidade definida.
O sistema acelera até atingir a velocidade definida. De seguida, o sistema retoma a
velocidade de cruzeiro constante.
1Prima o interruptor principal do
controlo de velocidade para ati-
var o controlo da velocidade de
cruzeiro.
O indicador do controlo dinâmico da
velocidade de cruzeiro com radar
acende e é exibida uma mensagem no
mostrador de informações múltiplas.
Prima uma vez mais o interruptor para
desativar o controlo da velocidade de
cruzeiro.
Se pressionar o interruptor principal do
controlo de velocidade e o mantiver
premido durante 1,5 segundos ou mais,
o sistema liga no modo de controlo da
velocidade constante. (P.385)
2Acelere ou desacelere, utili-
zando o pedal do acelerador,
até à velocidade pretendida
(igual ou superior a 30 km/h,
aproximadamente) e pressione
o interruptor “-SET” para definir
a velocidade.
O indicador “SET” do controlo da velo-
cidade de cruzeiro acende.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
C
Definir a velocidade do veí-
culo (modo de controlo de
distância entre veículos)
