TOYOTA RAV4 PLUG-IN HYBRID 2021 Manual de utilização (in Portuguese)

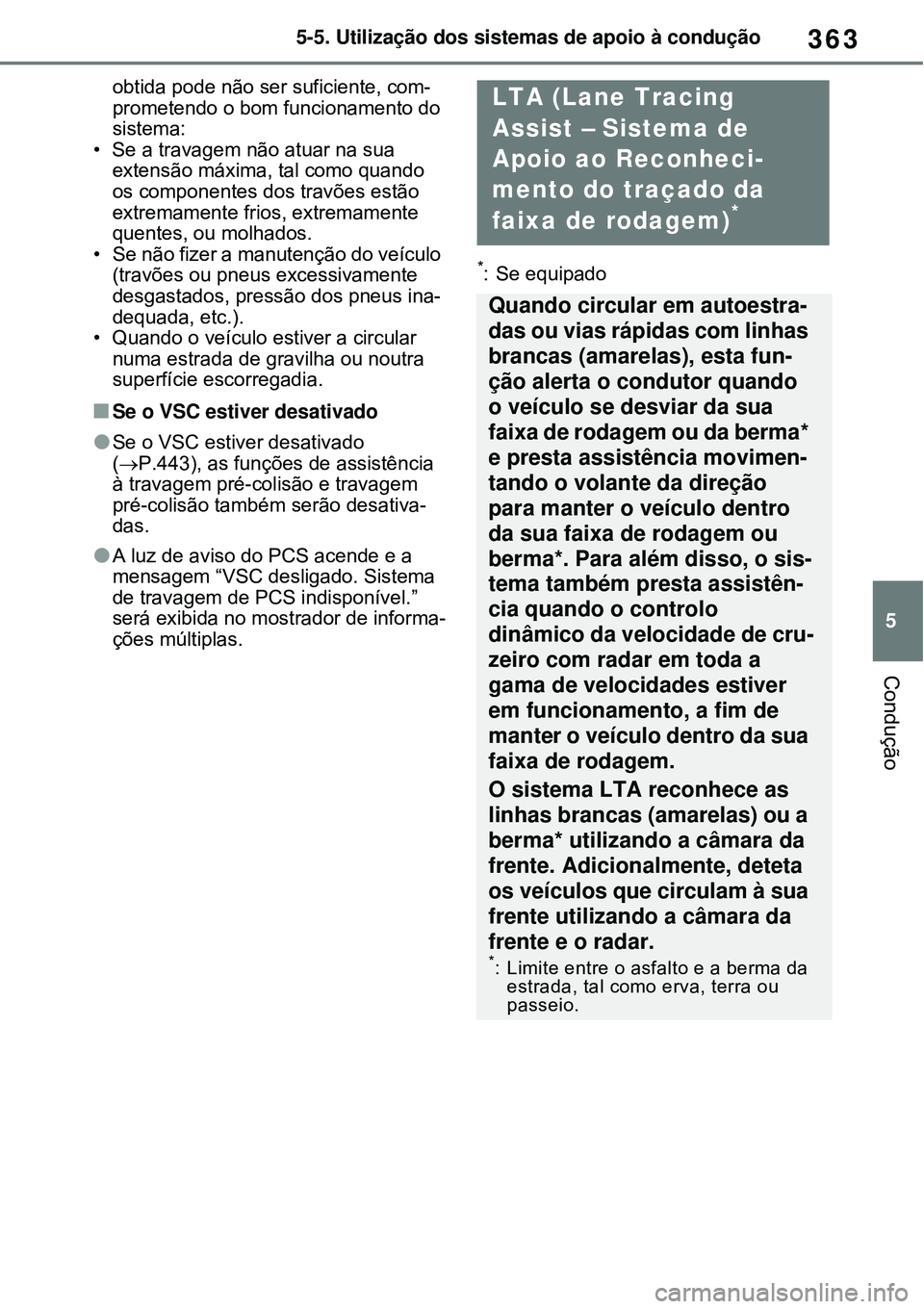

363
5 5-5. Utilização dos sistemas de apoio à condução
Condução
obtida pode não ser suficiente, com-
prometendo o bom funcionamento do
sistema:
• Se a travagem não atuar na sua
extensão máxima, tal como quando
os componentes dos travões estão
extremamente frios, extremamente
quentes, ou molhados.
• Se não fizer a manutenção do veículo
(travões ou pneus excessivamente
desgastados, pressão dos pneus ina-
dequada, etc.).
• Quando o veículo estiver a circular
numa estrada de gravilha ou noutra
superfície escorregadia.
Se o VSC estiver desativado
Se o VSC estiver desativado
(P.443), as funções de assistência
à travagem pré-colisão e travagem
pré-colisão também serão desativa-
das.
A luz de aviso do PCS acende e a
mensagem “VSC desligado. Sistema
de travagem de PCS indisponível.”
será exibida no mostrador de informa-
ções múltiplas.
*: Se equipado
LTA (Lane Tracing
Assist – Sistema de
Apoio ao Reconheci-
mento do traçado da
faixa de rodagem)
*
Quando circular em autoestra-
das ou vias rápidas com linhas
brancas (amarelas), esta fun-
ção alerta o condutor quando
o veículo se desviar da sua
faixa de rodagem ou da berma*
e presta assistência movimen-
tando o volante da direção
para manter o veículo dentro
da sua faixa de rodagem ou
berma*. Para além disso, o sis-
tema também presta assistên-
cia quando o controlo
dinâmico da velocidade de cru-
zeiro com radar em toda a
gama de velocidades estiver
em funcionamento, a fim de
manter o veículo dentro da sua
faixa de rodagem.
O sistema LTA reconhece as
linhas brancas (amarelas) ou a
berma* utilizando a câmara da
frente. Adicionalmente, deteta
os veículos que circulam à sua
frente utilizando a câmara da
frente e o radar.
*: Limite entre o asfalto e a berma da
estrada, tal como erva, terra ou
passeio.

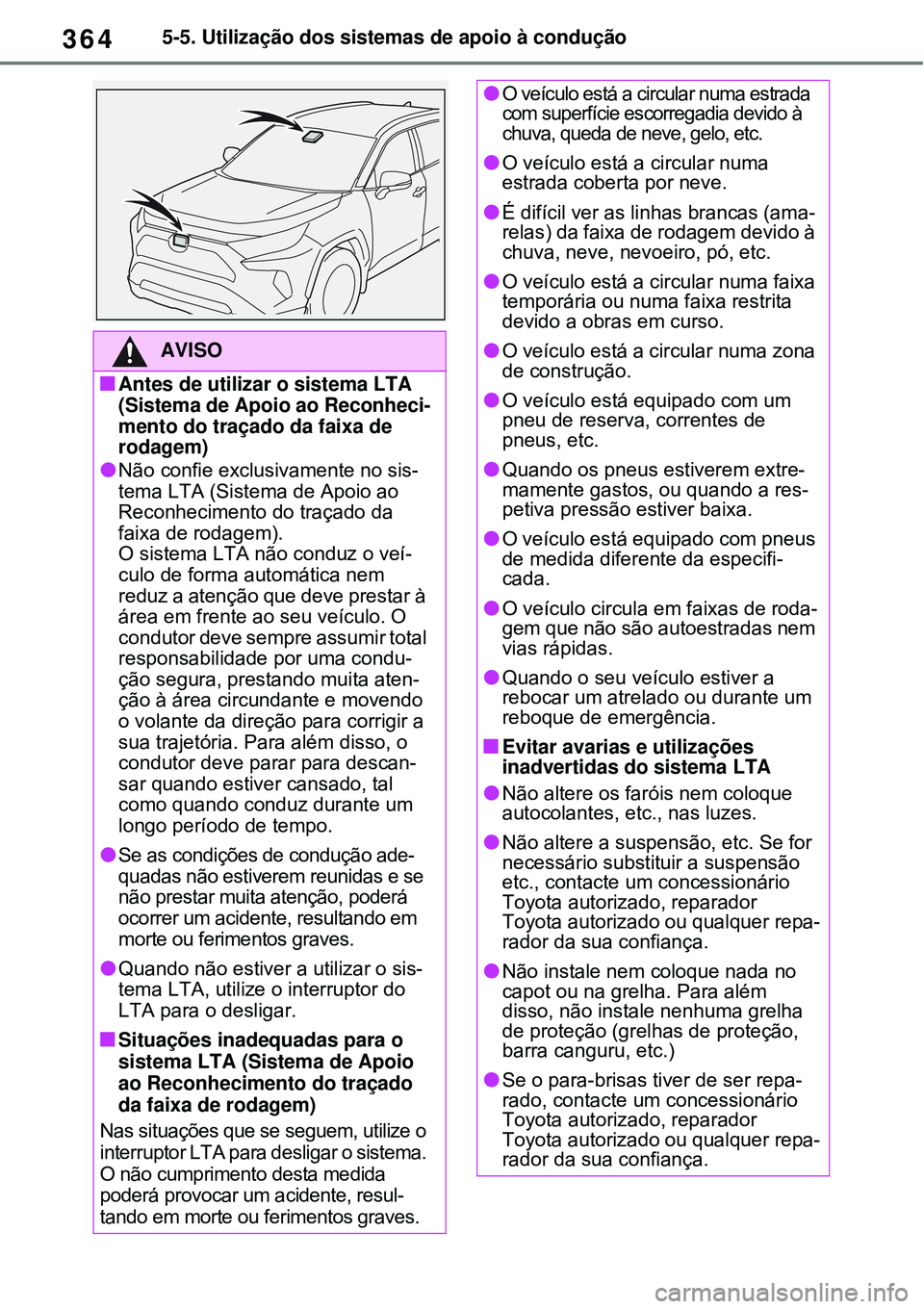

3645-5. Utilização dos sistemas de apoio à condução
AVISO
Antes de utilizar o sistema LTA
(Sistema de Apoio ao Reconheci-
mento do traçado da faixa de
rodagem)
Não confie exclusivamente no sis-
tema LTA (Sistema de Apoio ao
Reconhecimento do traçado da
faixa de rodagem).
O sistema LTA não conduz o veí-
culo de forma automática nem
reduz a atenção que deve prestar à
área em frente ao seu veículo. O
condutor deve sempre assumir total
responsabilidade por uma condu-
ção segura, prestando muita aten-
ção à área circundante e movendo
o volante da direção para corrigir a
sua trajetória. Para além disso, o
condutor deve parar para descan-
sar quando estiver cansado, tal
como quando conduz durante um
longo período de tempo.
Se as condições de condução ade-
quadas não estiverem reunidas e se
não prestar muita atenção, poderá
ocorrer um acidente, resultando em
morte ou ferimentos graves.
Quando não estiver a utilizar o sis-
tema LTA, utilize o interruptor do
LTA para o desligar.
Situações inadequadas para o
sistema LTA (Sistema de Apoio
ao Reconhecimento do traçado
da faixa de rodagem)
Nas situações que se seguem, utilize o
interruptor LTA para desligar o sistema.
O não cumprimento desta medida
poderá provocar um acidente, resul-
tando em morte ou ferimentos graves.
O veículo está a circular numa estrada
com superfície escorregadia devido à
chuva, queda de neve, gelo, etc.
O veículo está a circular numa
estrada coberta por neve.
É difícil ver as linhas brancas (ama-
relas) da faixa de rodagem devido à
chuva, neve, nevoeiro, pó, etc.
O veículo está a circular numa faixa
temporária ou numa faixa restrita
devido a obras em curso.
O veículo está a circular numa zona
de construção.
O veículo está equipado com um
pneu de reserva, correntes de
pneus, etc.
Quando os pneus estiverem extre-
mamente gastos, ou quando a res-
petiva pressão estiver baixa.
O veículo está equipado com pneus
de medida diferente da especifi-
cada.
O veículo circula em faixas de roda-
gem que não são autoestradas nem
vias rápidas.
Quando o seu veículo estiver a
rebocar um atrelado ou durante um
reboque de emergência.
Evitar avarias e utilizações
inadvertidas do sistema LTA
Não altere os faróis nem coloque
autocolantes, etc., nas luzes.
Não altere a suspensão, etc. Se for
necessário substituir a suspensão
etc., contacte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer repa-
rador da sua confiança.
Não instale nem coloque nada no
capot ou na grelha. Para além
disso, não instale nenhuma grelha
de proteção (grelhas de proteção,
barra canguru, etc.)
Se o para-brisas tiver de ser repa-
rado, contacte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer repa-
rador da sua confiança.

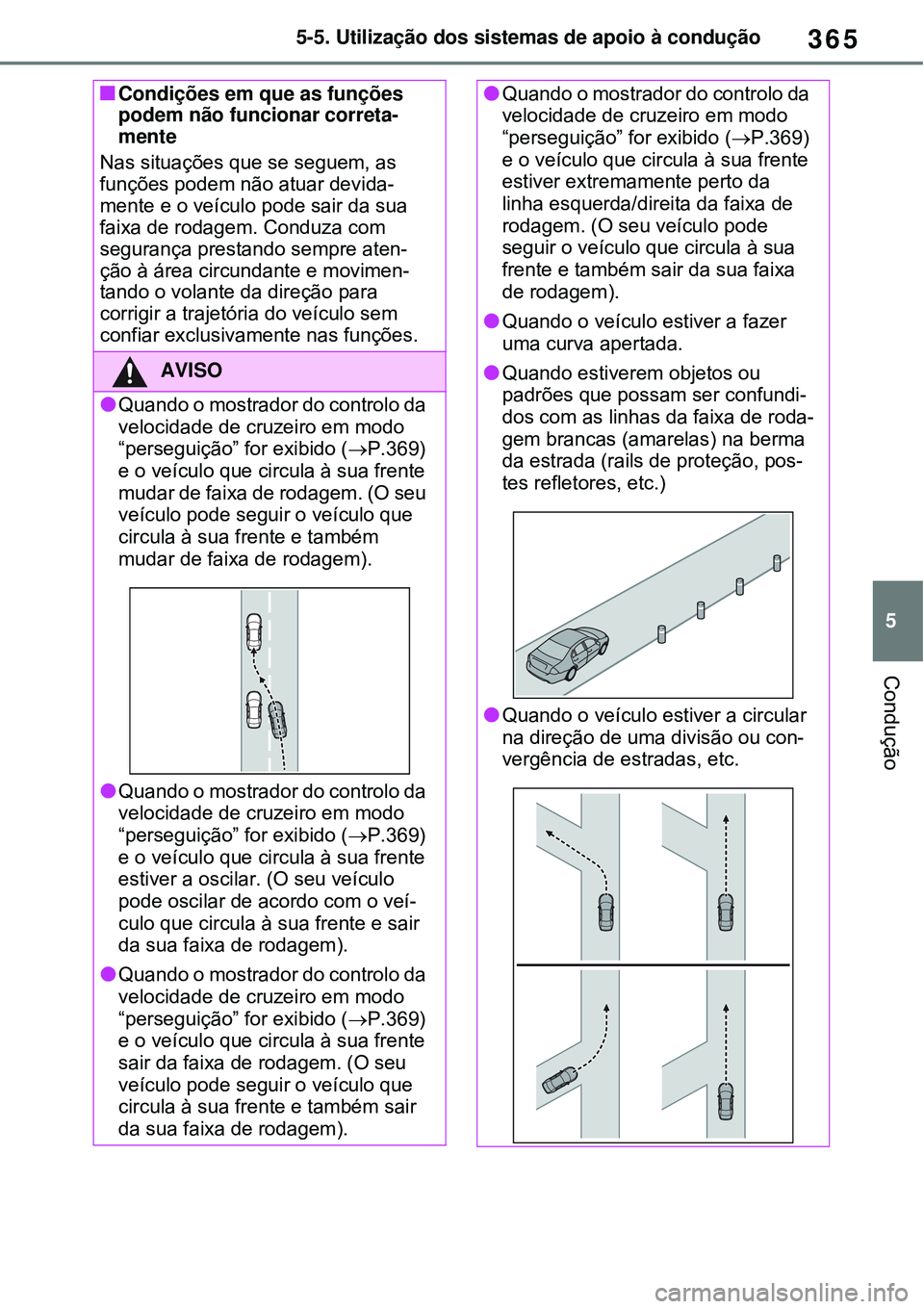

365
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Condições em que as funções
podem não funcionar correta-
mente
Nas situações que se seguem, as
funções podem não atuar devida-
mente e o veículo pode sair da sua
faixa de rodagem. Conduza com
segurança prestando sempre aten-
ção à área circundante e movimen-
tando o volante da direção para
corrigir a trajetória do veículo sem
confiar exclusivamente nas funções.
AVISO
Quando o mostrador do controlo da
velocidade de cruzeiro em modo
“perseguição” for exibido (P.369)
e o veículo que circula à sua frente
mudar de faixa de rodagem. (O seu
veículo pode seguir o veículo que
circula à sua frente e também
mudar de faixa de rodagem).
Quando o mostrador do controlo da
velocidade de cruzeiro em modo
“perseguição” for exibido (P.369)
e o veículo que circula à sua frente
estiver a oscilar. (O seu veículo
pode oscilar de acordo com o veí-
culo que circula à sua frente e sair
da sua faixa de rodagem).
Quando o mostrador do controlo da
velocidade de cruzeiro em modo
“perseguição” for exibido (P.369)
e o veículo que circula à sua frente
sair da faixa de rodagem. (O seu
veículo pode seguir o veículo que
circula à sua frente e também sair
da sua faixa de rodagem).
Quando o mostrador do controlo da
velocidade de cruzeiro em modo
“perseguição” for exibido (P.369)
e o veículo que circula à sua frente
estiver extremamente perto da
linha esquerda/direita da faixa de
rodagem. (O seu veículo pode
seguir o veículo que circula à sua
frente e também sair da sua faixa
de rodagem).
Quando o veículo estiver a fazer
uma curva apertada.
Quando estiverem objetos ou
padrões que possam ser confundi-
dos com as linhas da faixa de roda-
gem brancas (amarelas) na berma
da estrada (rails de proteção, pos-
tes refletores, etc.)
Quando o veículo estiver a circular
na direção de uma divisão ou con-
vergência de estradas, etc.

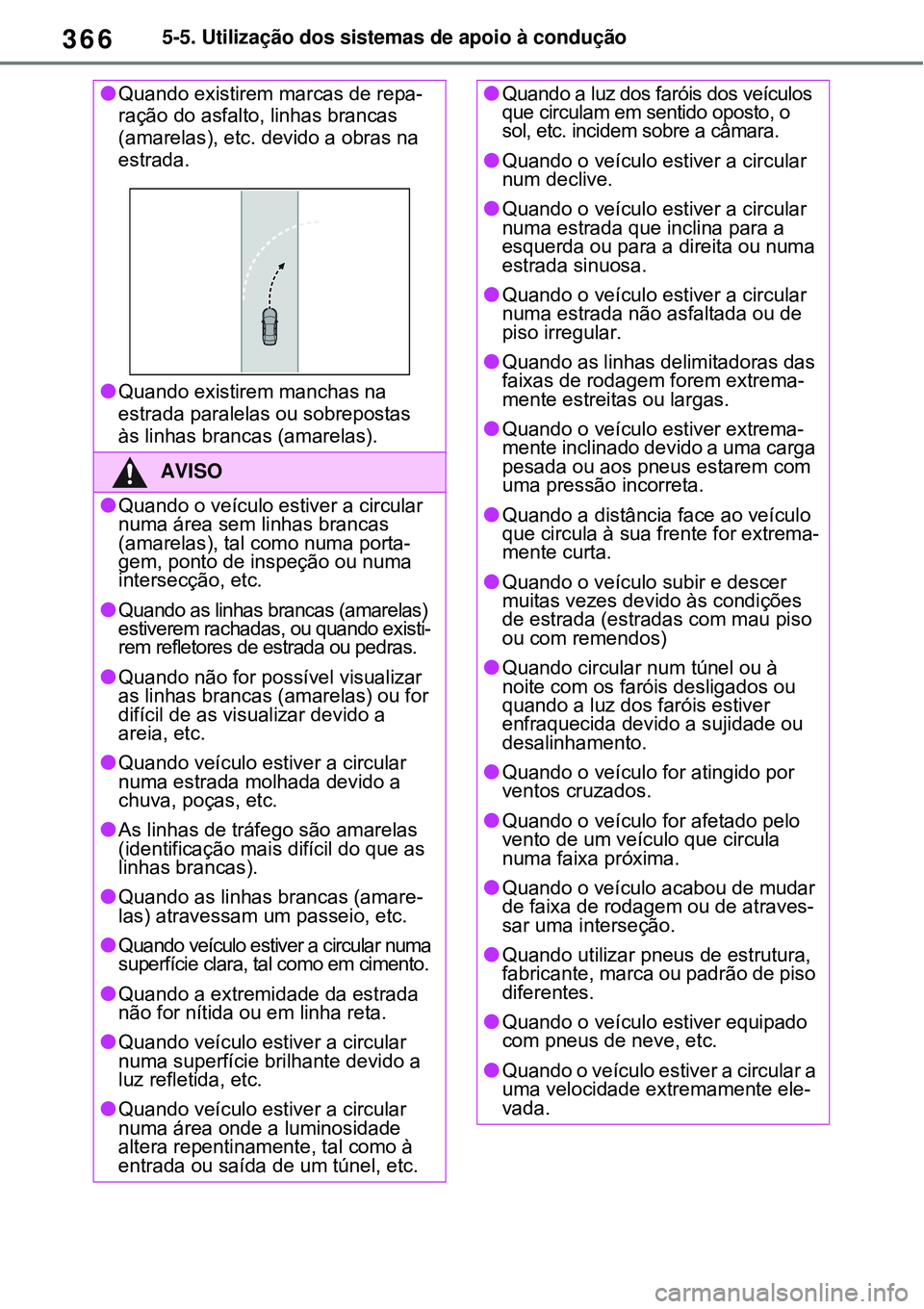

3665-5. Utilização dos sistemas de apoio à condução
Quando existirem marcas de repa-
ração do asfalto, linhas brancas
(amarelas), etc. devido a obras na
estrada.
Quando existirem manchas na
estrada paralelas ou sobrepostas
às linhas brancas (amarelas).
AVISO
Quando o veículo estiver a circular
numa área sem linhas brancas
(amarelas), tal como numa porta-
gem, ponto de inspeção ou numa
intersecção, etc.
Quando as linhas brancas (amarelas)
estiverem rachadas, ou quando existi-
rem refletores de estrada ou pedras.
Quando não for possível visualizar
as linhas brancas (amarelas) ou for
difícil de as visualizar devido a
areia, etc.
Quando veículo estiver a circular
numa estrada molhada devido a
chuva, poças, etc.
As linhas de tráfego são amarelas
(identificação mais difícil do que as
linhas brancas).
Quando as linhas brancas (amare-
las) atravessam um passeio, etc.
Quando veículo estiver a circular numa
superfície clara, tal como em cimento.
Quando a extremidade da estrada
não for nítida ou em linha reta.
Quando veículo estiver a circular
numa superfície brilhante devido a
luz refletida, etc.
Quando veículo estiver a circular
numa área onde a luminosidade
altera repentinamente, tal como à
entrada ou saída de um túnel, etc.
Quando a luz dos faróis dos veículos
que circulam em sentido oposto, o
sol, etc. incidem sobre a câmara.
Quando o veículo estiver a circular
num declive.
Quando o veículo estiver a circular
numa estrada que inclina para a
esquerda ou para a direita ou numa
estrada sinuosa.
Quando o veículo estiver a circular
numa estrada não asfaltada ou de
piso irregular.
Quando as linhas delimitadoras das
faixas de rodagem forem extrema-
mente estreitas ou largas.
Quando o veículo estiver extrema-
mente inclinado devido a uma carga
pesada ou aos pneus estarem com
uma pressão incorreta.
Quando a distância face ao veículo
que circula à sua frente for extrema-
mente curta.
Quando o veículo subir e descer
muitas vezes devido às condições
de estrada (estradas com mau piso
ou com remendos)
Quando circular num túnel ou à
noite com os faróis desligados ou
quando a luz dos faróis estiver
enfraquecida devido a sujidade ou
desalinhamento.
Quando o veículo for atingido por
ventos cruzados.
Quando o veículo for afetado pelo
vento de um veículo que circula
numa faixa próxima.
Quando o veículo acabou de mudar
de faixa de rodagem ou de atraves-
sar uma interseção.
Quando utilizar pneus de estrutura,
fabricante, marca ou padrão de piso
diferentes.
Quando o veículo estiver equipado
com pneus de neve, etc.
Quando o veículo estiver a circular a
uma velocidade extremamente ele-
vada.

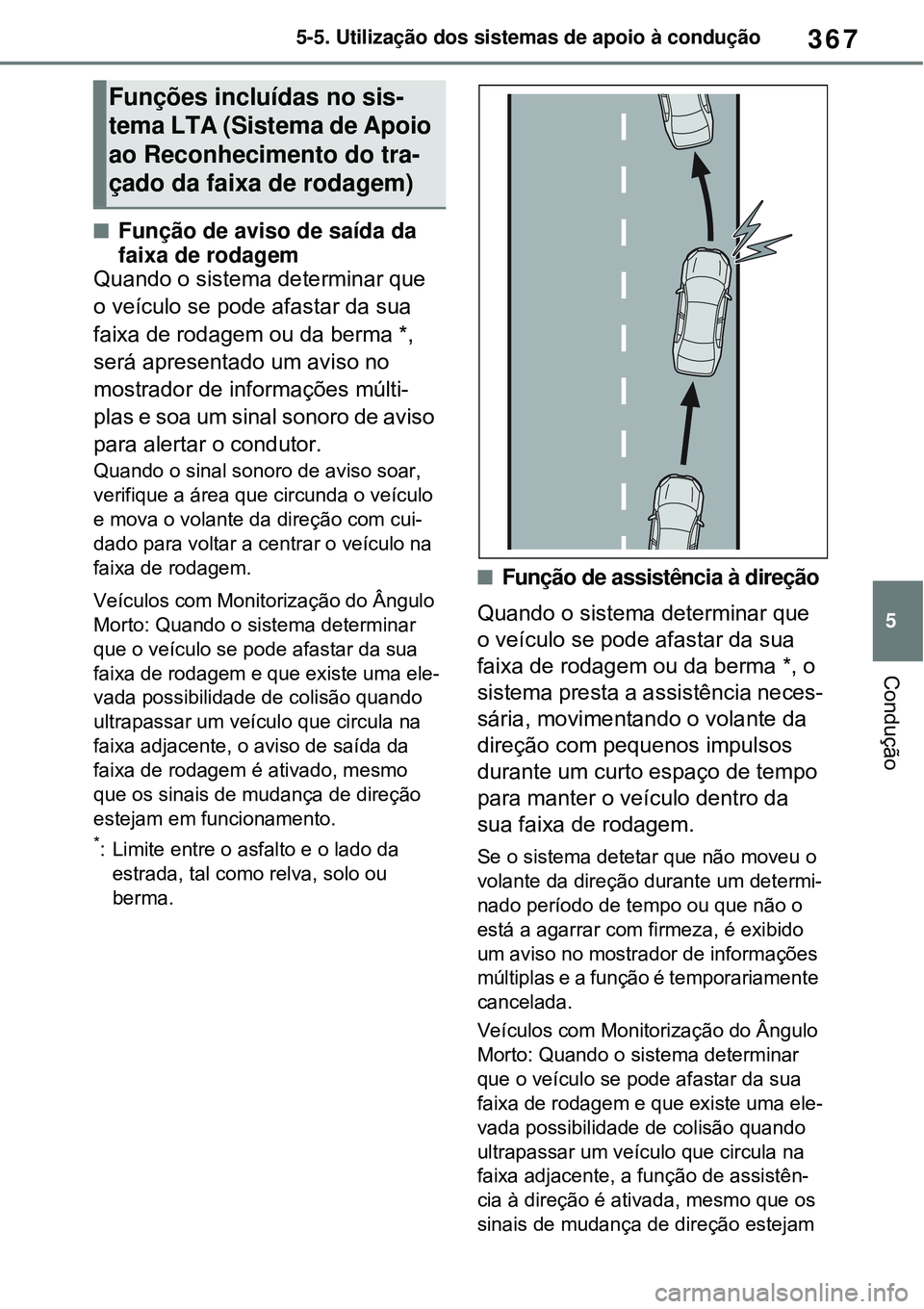

367
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Função de aviso de saída da
faixa de rodagem
Quando o sistema determinar que
o veículo se pode afastar da sua
faixa de rodagem ou da berma *,
será apresentado um aviso no
mostrador de informações múlti-
plas e soa um sinal sonoro de aviso
para alertar o condutor.
Quando o sinal sonoro de aviso soar,
verifique a área que circunda o veículo
e mova o volante da direção com cui-
dado para voltar a centrar o veículo na
faixa de rodagem.
Veículos com Monitorização do Ângulo
Morto: Quando o sistema determinar
que o veículo se pode afastar da sua
faixa de rodagem e que existe uma ele-
vada possibilidade de colisão quando
ultrapassar um veículo que circula na
faixa adjacente, o aviso de saída da
faixa de rodagem é ativado, mesmo
que os sinais de mudança de direção
estejam em funcionamento.
*: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou
berma.
Função de assistência à direção
Quando o sistema determinar que
o veículo se pode afastar da sua
faixa de rodagem ou da berma *, o
sistema presta a assistência neces-
sária, movimentando o volante da
direção com pequenos impulsos
durante um curto espaço de tempo
para manter o veículo dentro da
sua faixa de rodagem.
Se o sistema detetar que não moveu o
volante da direção durante um determi-
nado período de tempo ou que não o
está a agarrar com firmeza, é exibido
um aviso no mostrador de informações
múltiplas e a função é temporariamente
cancelada.
Veículos com Monitorização do Ângulo
Morto: Quando o sistema determinar
que o veículo se pode afastar da sua
faixa de rodagem e que existe uma ele-
vada possibilidade de colisão quando
ultrapassar um veículo que circula na
faixa adjacente, a função de assistên-
cia à direção é ativada, mesmo que os
sinais de mudança de direção estejam
Funções incluídas no sis-
tema LTA (Sistema de Apoio
ao Reconhecimento do tra-
çado da faixa de rodagem)

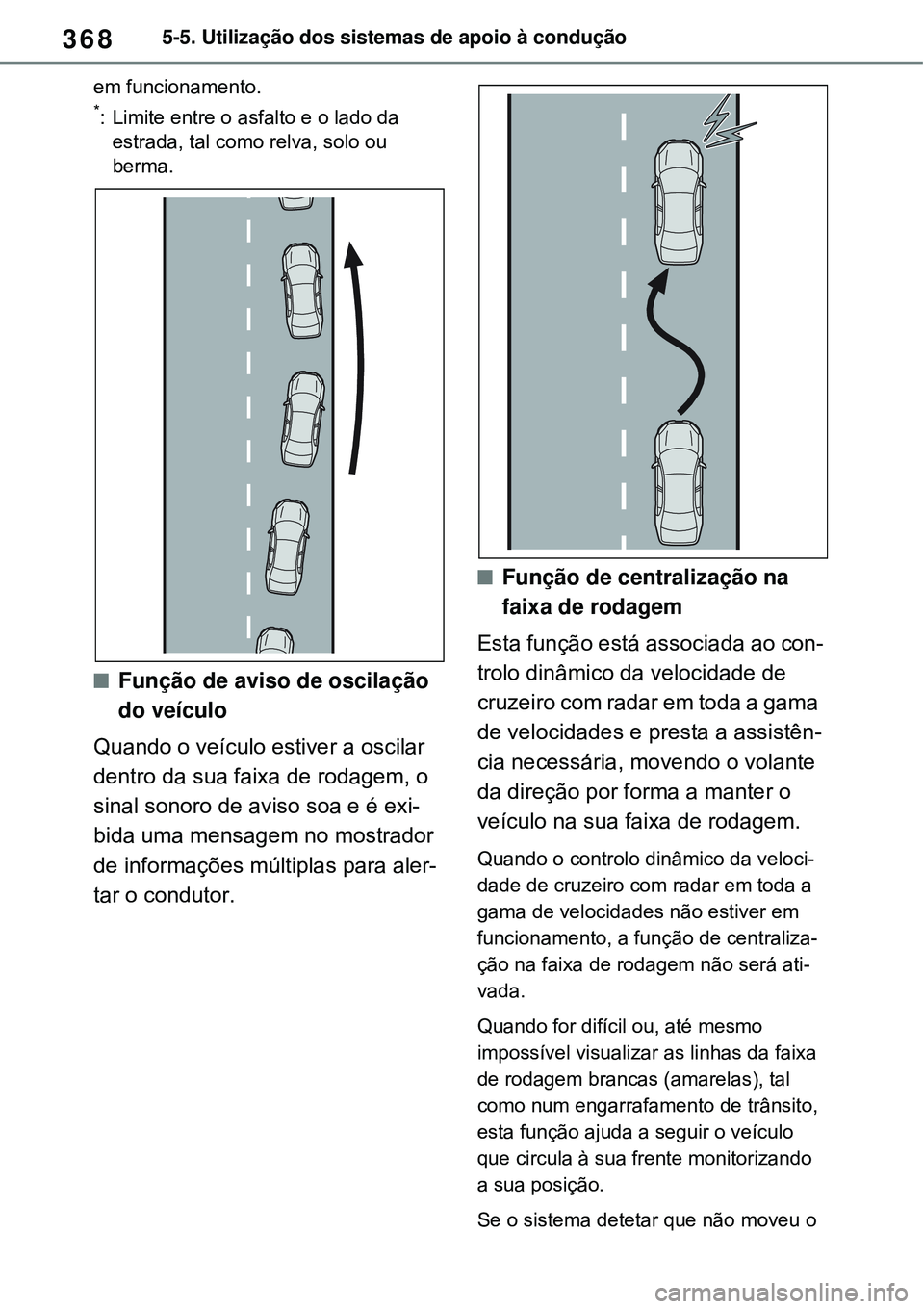

3685-5. Utilização dos sistemas de apoio à condução
em funcionamento.
*: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou
berma.
Função de aviso de oscilação
do veículo
Quando o veículo estiver a oscilar
dentro da sua faixa de rodagem, o
sinal sonoro de aviso soa e é exi-
bida uma mensagem no mostrador
de informações múltiplas para aler-
tar o condutor.
Função de centralização na
faixa de rodagem
Esta função está associada ao con-
trolo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades e presta a assistên-
cia necessária, movendo o volante
da direção por forma a manter o
veículo na sua faixa de rodagem.
Quando o controlo dinâmico da veloci-
dade de cruzeiro com radar em toda a
gama de velocidades não estiver em
funcionamento, a função de centraliza-
ção na faixa de rodagem não será ati-
vada.
Quando for difícil ou, até mesmo
impossível visualizar as linhas da faixa
de rodagem brancas (amarelas), tal
como num engarrafamento de trânsito,
esta função ajuda a seguir o veículo
que circula à sua frente monitorizando
a sua posição.
Se o sistema detetar que não moveu o

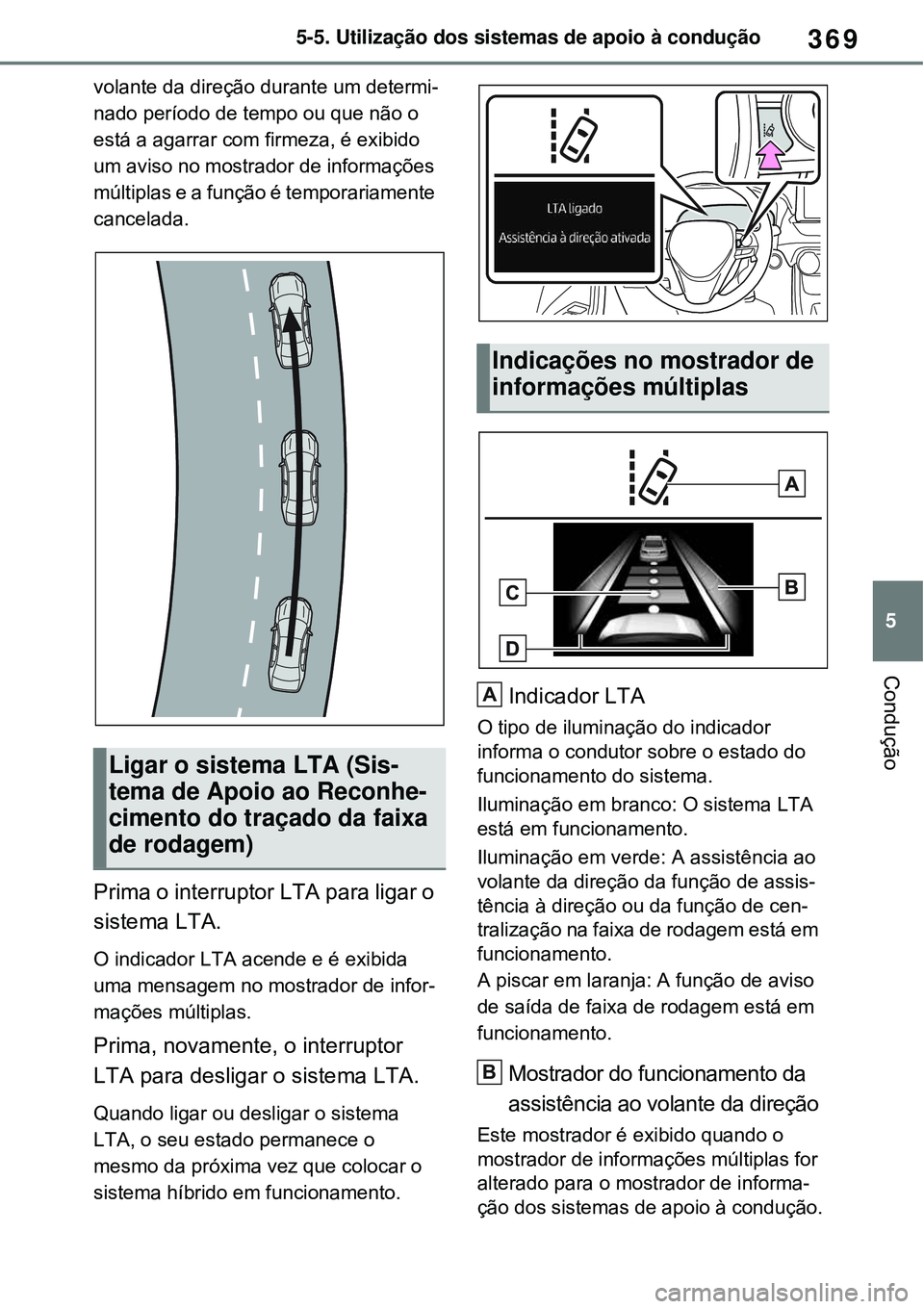

369
5 5-5. Utilização dos sistemas de apoio à condução
Condução
volante da direção durante um determi-
nado período de tempo ou que não o
está a agarrar com firmeza, é exibido
um aviso no mostrador de informações
múltiplas e a função é temporariamente
cancelada.
Prima o interruptor LTA para ligar o
sistema LTA.
O indicador LTA acende e é exibida
uma mensagem no mostrador de infor-
mações múltiplas.
Prima, novamente, o interruptor
LTA para desligar o sistema LTA.
Quando ligar ou desligar o sistema
LTA, o seu estado permanece o
mesmo da próxima vez que colocar o
sistema híbrido em funcionamento.
Indicador LTA
O tipo de iluminação do indicador
informa o condutor sobre o estado do
funcionamento do sistema.
Iluminação em branco: O sistema LTA
está em funcionamento.
Iluminação em verde: A assistência ao
volante da direção da função de assis-
tência à direção ou da função de cen-
tralização na faixa de rodagem está em
funcionamento.
A piscar em laranja: A função de aviso
de saída de faixa de rodagem está em
funcionamento.
Mostrador do funcionamento da
assistência ao volante da direção
Este mostrador é exibido quando o
mostrador de informações múltiplas for
alterado para o mostrador de informa-
ção dos sistemas de apoio à condução.
Ligar o sistema LTA (Sis-
tema de Apoio ao Reconhe-
cimento do traçado da faixa
de rodagem)
Indicações no mostrador de
informações múltiplas
A
B

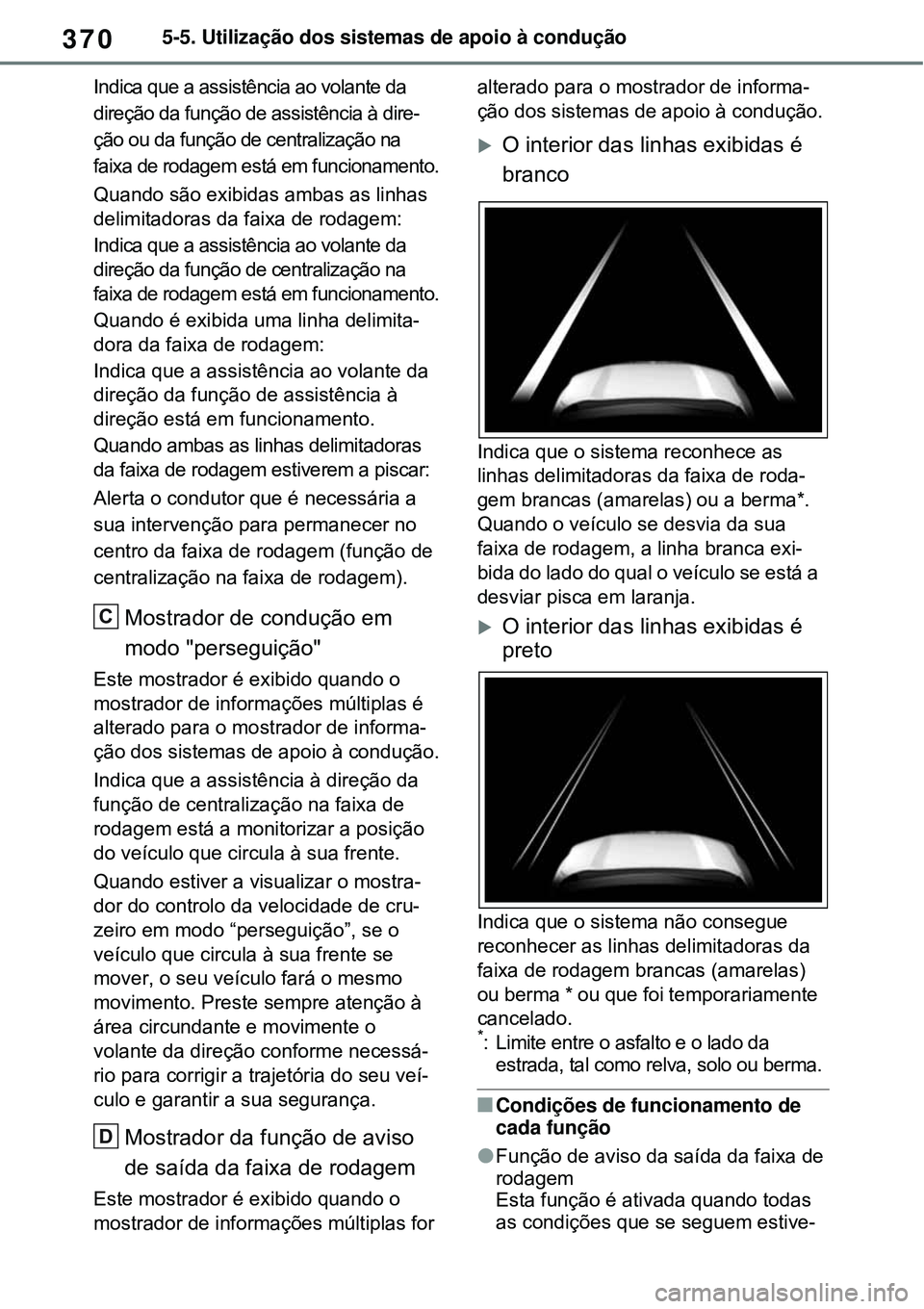

3705-5. Utilização dos sistemas de apoio à condução
Indica que a assistência ao volante da
direção da função de assistência à dire-
ção ou da função de centralização na
faixa de rodagem está em funcionamento.
Quando são exibidas ambas as linhas
delimitadoras da faixa de rodagem:
Indica que a assistência ao volante da
direção da função de centralização na
faixa de rodagem está em funcionamento.
Quando é exibida uma linha delimita-
dora da faixa de rodagem:
Indica que a assistência ao volante da
direção da função de assistência à
direção está em funcionamento.
Quando ambas as linhas delimitadoras
da faixa de rodagem estiverem a piscar:
Alerta o condutor que é necessária a
sua intervenção para permanecer no
centro da faixa de rodagem (função de
centralização na faixa de rodagem).
Mostrador de condução em
modo "perseguição"
Este mostrador é exibido quando o
mostrador de informações múltiplas é
alterado para o mostrador de informa-
ção dos sistemas de apoio à condução.
Indica que a assistência à direção da
função de centralização na faixa de
rodagem está a monitorizar a posição
do veículo que circula à sua frente.
Quando estiver a visualizar o mostra-
dor do controlo da velocidade de cru-
zeiro em modo “perseguição”, se o
veículo que circula à sua frente se
mover, o seu veículo fará o mesmo
movimento. Preste sempre atenção à
área circundante e movimente o
volante da direção conforme necessá-
rio para corrigir a trajetória do seu veí-
culo e garantir a sua segurança.
Mostrador da função de aviso
de saída da faixa de rodagem
Este mostrador é exibido quando o
mostrador de informações múltiplas for alterado para o mostrador de informa-
ção dos sistemas de apoio à condução.
O interior das linhas exibidas é
branco
Indica que o sistema reconhece as
linhas delimitadoras da faixa de roda-
gem brancas (amarelas) ou a berma*.
Quando o veículo se desvia da sua
faixa de rodagem, a linha branca exi-
bida do lado do qual o veículo se está a
desviar pisca em laranja.
O interior das linhas exibidas é
preto
Indica que o sistema não consegue
reconhecer as linhas delimitadoras da
faixa de rodagem brancas (amarelas)
ou berma * ou que foi temporariamente
cancelado.
*: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou berma.
Condições de funcionamento de
cada função
Função de aviso da saída da faixa de
rodagem
Esta função é ativada quando todas
as condições que se seguem estive-
C
D

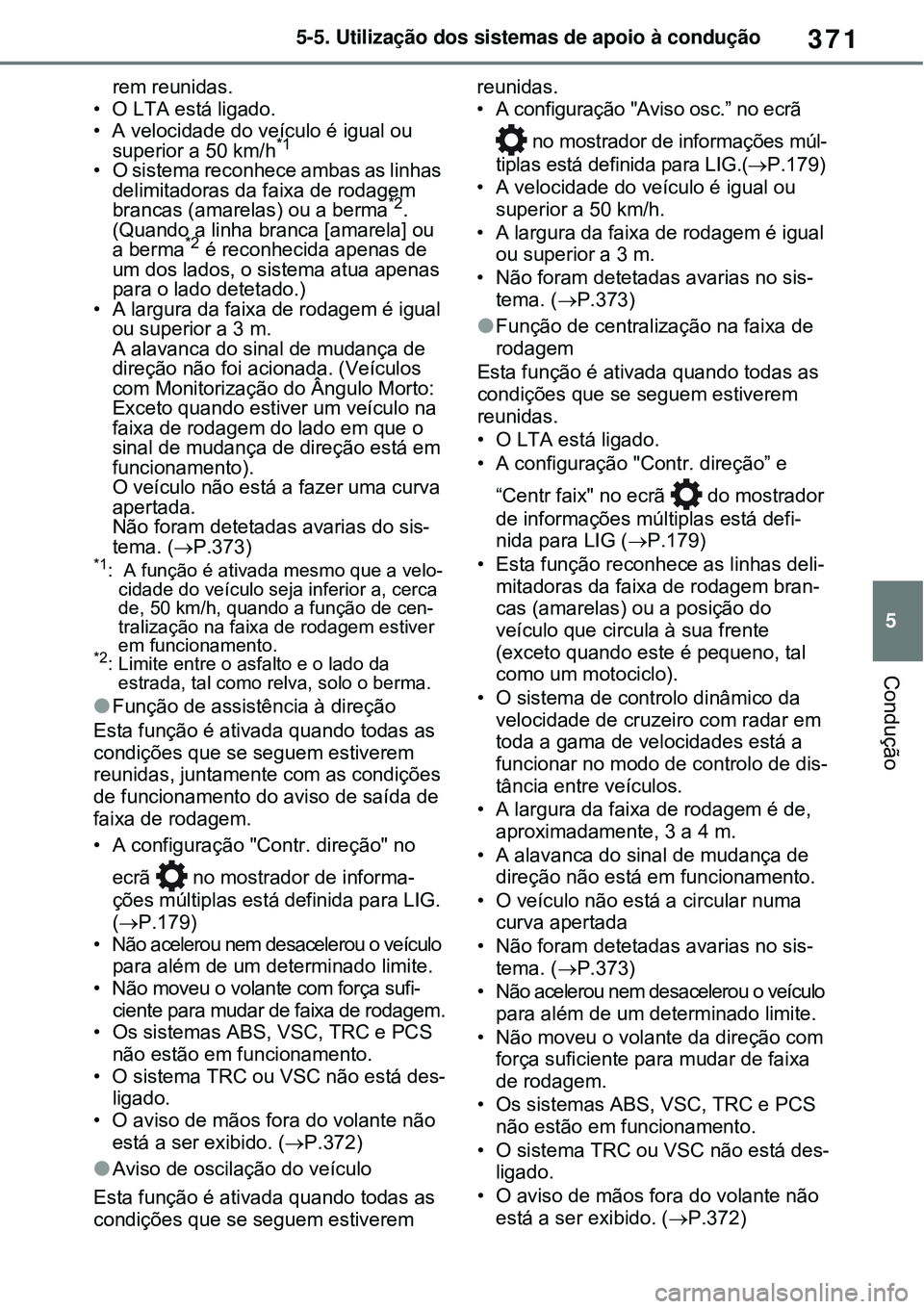

371
5 5-5. Utilização dos sistemas de apoio à condução
Condução
rem reunidas.
• O LTA está ligado.
• A velocidade do veículo é igual ou
superior a 50 km/h
*1
• O sistema reconhece ambas as linhas
delimitadoras da faixa de rodagem
brancas (amarelas) ou a berma
*2.
(Quando a linha branca [amarela] ou
a berma
*2 é reconhecida apenas de
um dos lados, o sistema atua apenas
para o lado detetado.)
• A largura da faixa de rodagem é igual
ou superior a 3 m.
A alavanca do sinal de mudança de
direção não foi acionada. (Veículos
com Monitorização do Ângulo Morto:
Exceto quando estiver um veículo na
faixa de rodagem do lado em que o
sinal de mudança de direção está em
funcionamento).
O veículo não está a fazer uma curva
apertada.
Não foram detetadas avarias do sis-
tema. (P.373)
*1: A função é ativada mesmo que a velo-
cidade do veículo seja inferior a, cerca
de, 50 km/h, quando a função de cen-
tralização na faixa de rodagem estiver
em funcionamento.
*2: Limite entre o asfalto e o lado da
estrada, tal como relva, solo o berma.
Função de assistência à direção
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas, juntamente com as condições
de funcionamento do aviso de saída de
faixa de rodagem.
• A configuração "Contr. direção" no
ecrã no mostrador de informa-
ções múltiplas está definida para LIG.
(P.179)
• Não acelerou nem desacelerou o veículo
para além de um determinado limite.
• Não moveu o volante com força sufi-
ciente para mudar de faixa de rodagem.
• Os sistemas ABS, VSC, TRC e PCS
não estão em funcionamento.
• O sistema TRC ou VSC não está des-
ligado.
• O aviso de mãos fora do volante não
está a ser exibido. (P.372)
Aviso de oscilação do veículo
Esta função é ativada quando todas as
condições que se seguem estiverem reunidas.
• A configuração "Aviso osc.” no ecrã
no mostrador de informações múl-
tiplas está definida para LIG.(P.179)
• A velocidade do veículo é igual ou
superior a 50 km/h.
• A largura da faixa de rodagem é igual
ou superior a 3 m.
• Não foram detetadas avarias no sis-
tema. (P.373)
Função de centralização na faixa de
rodagem
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas.
• O LTA está ligado.
• A configuração "Contr. direção” e
“Centr faix" no ecrã do mostrador
de informações múltiplas está defi-
nida para LIG (P.179)
• Esta função reconhece as linhas deli-
mitadoras da faixa de rodagem bran-
cas (amarelas) ou a posição do
veículo que circula à sua frente
(exceto quando este é pequeno, tal
como um motociclo).
• O sistema de controlo dinâmico da
velocidade de cruzeiro com radar em
toda a gama de velocidades está a
funcionar no modo de controlo de dis-
tância entre veículos.
• A largura da faixa de rodagem é de,
aproximadamente, 3 a 4 m.
• A alavanca do sinal de mudança de
direção não está em funcionamento.
• O veículo não está a circular numa
curva apertada
• Não foram detetadas avarias no sis-
tema. (P.373)
• Não acelerou nem desacelerou o veículo
para além de um determinado limite.
• Não moveu o volante da direção com
força suficiente para mudar de faixa
de rodagem.
• Os sistemas ABS, VSC, TRC e PCS
não estão em funcionamento.
• O sistema TRC ou VSC não está des-
ligado.
• O aviso de mãos fora do volante não
está a ser exibido. (P.372)

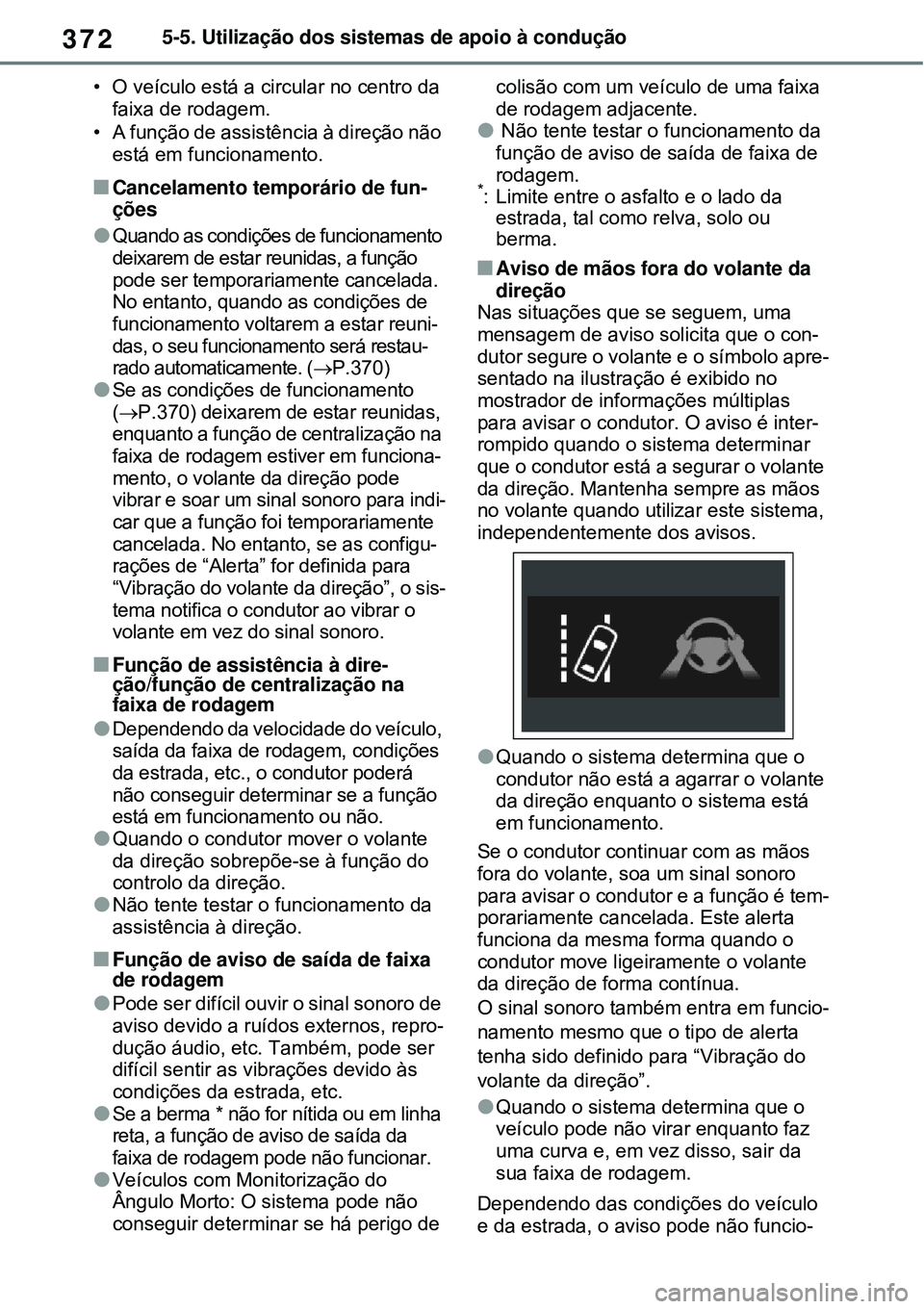

3725-5. Utilização dos sistemas de apoio à condução
• O veículo está a circular no centro da
faixa de rodagem.
• A função de assistência à direção não
está em funcionamento.
Cancelamento temporário de fun-
ções
Quando as condições de funcionamento
deixarem de estar reunidas, a função
pode ser temporariamente cancelada.
No entanto, quando as condições de
funcionamento voltarem a estar reuni-
das, o seu funcionamento será restau-
rado automaticamente. (P.370)
Se as condições de funcionamento
(P.370) deixarem de estar reunidas,
enquanto a função de centralização na
faixa de rodagem estiver em funciona-
mento, o volante da direção pode
vibrar e soar um sinal sonoro para indi-
car que a função foi temporariamente
cancelada. No entanto, se as configu-
rações de “Alerta” for definida para
“Vibração do volante da direção”, o sis-
tema notifica o condutor ao vibrar o
volante em vez do sinal sonoro.
Função de assistência à dire-
ção/função de centralização na
faixa de rodagem
Dependendo da velocidade do veículo,
saída da faixa de rodagem, condições
da estrada, etc., o condutor poderá
não conseguir determinar se a função
está em funcionamento ou não.
Quando o condutor mover o volante
da direção sobrepõe-se à função do
controlo da direção.
Não tente testar o funcionamento da
assistência à direção.
Função de aviso de saída de faixa
de rodagem
Pode ser difícil ouvir o sinal sonoro de
aviso devido a ruídos externos, repro-
dução áudio, etc. Também, pode ser
difícil sentir as vibrações devido às
condições da estrada, etc.
Se a berma * não for nítida ou em linha
reta, a função de aviso de saída da
faixa de rodagem pode não funcionar.
Veículos com Monitorização do
Ângulo Morto: O sistema pode não
conseguir determinar se há perigo de colisão com um veículo de uma faixa
de rodagem adjacente.
 Não tente testar o funcionamento da
função de aviso de saída de faixa de
rodagem.
*: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou
berma.
Aviso de mãos fora do volante da
direção
Nas situações que se seguem, uma
mensagem de aviso solicita que o con-
dutor segure o volante e o símbolo apre-
sentado na ilustração é exibido no
mostrador de informações múltiplas
para avisar o condutor. O aviso é inter-
rompido quando o sistema determinar
que o condutor está a segurar o volante
da direção. Mantenha sempre as mãos
no volante quando utilizar este sistema,
independentemente dos avisos.
Quando o sistema determina que o
condutor não está a agarrar o volante
da direção enquanto o sistema está
em funcionamento.
Se o condutor continuar com as mãos
fora do volante, soa um sinal sonoro
para avisar o condutor e a função é tem-
porariamente cancelada. Este alerta
funciona da mesma forma quando o
condutor move ligeiramente o volante
da direção de forma contínua.
O sinal sonoro também entra em funcio-
namento mesmo que o tipo de alerta
tenha sido definido para “Vibração do
volante da direção”.
Quando o sistema determina que o
veículo pode não virar enquanto faz
uma curva e, em vez disso, sair da
sua faixa de rodagem.
Dependendo das condições do veículo
e da estrada, o aviso pode não funcio-
