2804-4. Ajustar o volante da direção e os espelhos
*: Se equipado
Área de visualização do ícone
Apresenta ícones, exibe medidores etc.
(P.282)
Alavanca
Acione para alterar entre o modo de
espelho digital e o modo de espelho
ótico.
Tecla Menu
Pressione para visualizar a área de exi-
bição dos ícones ou selecionar o item
que pretende ajustar.
Tecla de seleção/ajuste
Pressione para alterar a configuração
do item que pretende ajustar.
Indicador da câmara
Indica que a câmara está a funcionar
normalmente.
Mova a alavanca para alterar entre
o modo de espelho digital e o modo

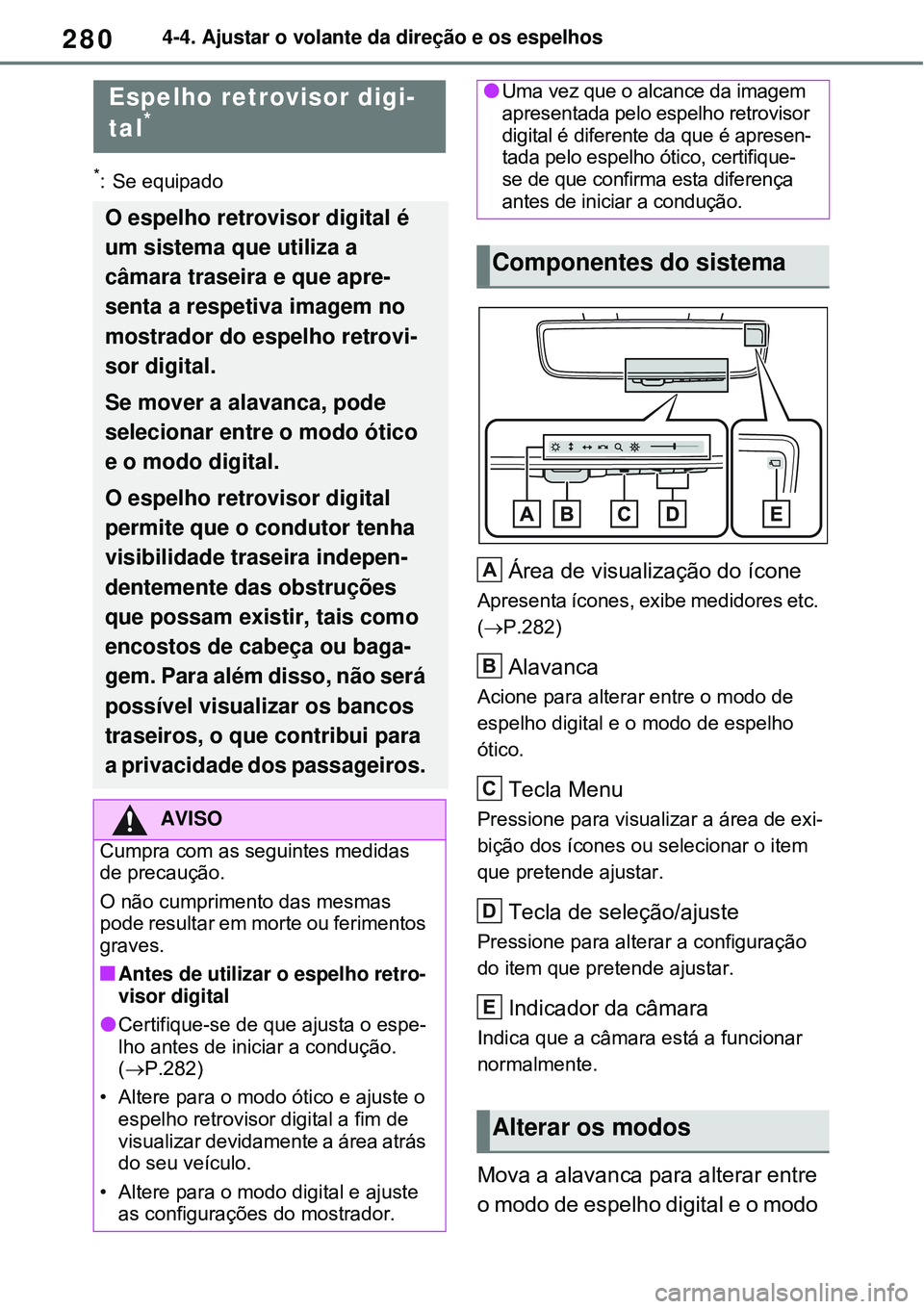

Espelho retrovisor digi-
tal*
O espelho retrovisor digital é
um sistema que utiliza a
câmara traseira e que apre-
senta a respetiva imagem no
mostrador do espelho retrovi-
sor digital.
Se mover a alavanca, pode
selecionar entre o modo ótico
e o modo digital.
O espelho retrovisor digital
permite que o condutor tenha
visibilidade traseira indepen-
dentemente das obstruções
que possam existir, tais como
encostos de cabeça ou baga-
gem. Para além disso, não será
possível visualizar os bancos
traseiros, o que contribui para
a privacidade dos passageiros.
AVISO
Cumpra com as seguintes medidas
de precaução.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
Antes de utilizar o espelho retro-
visor digital
Certifique-se de que ajusta o espe-
lho antes de iniciar a condução.
(P.282)
• Altere para o modo ótico e ajuste o
espelho retrovisor digital a fim de
visualizar devidamente a área atrás
do seu veículo.
• Altere para o modo digital e ajuste
as configurações do mostrador.
Uma vez que o alcance da imagem
apresentada pelo espelho retrovisor
digital é diferente da que é apresen-
tada pelo espelho ótico, certifique-
se de que confirma esta diferença
antes de iniciar a condução.
Componentes do sistema
Alterar os modos
A
B
C
D
E

281

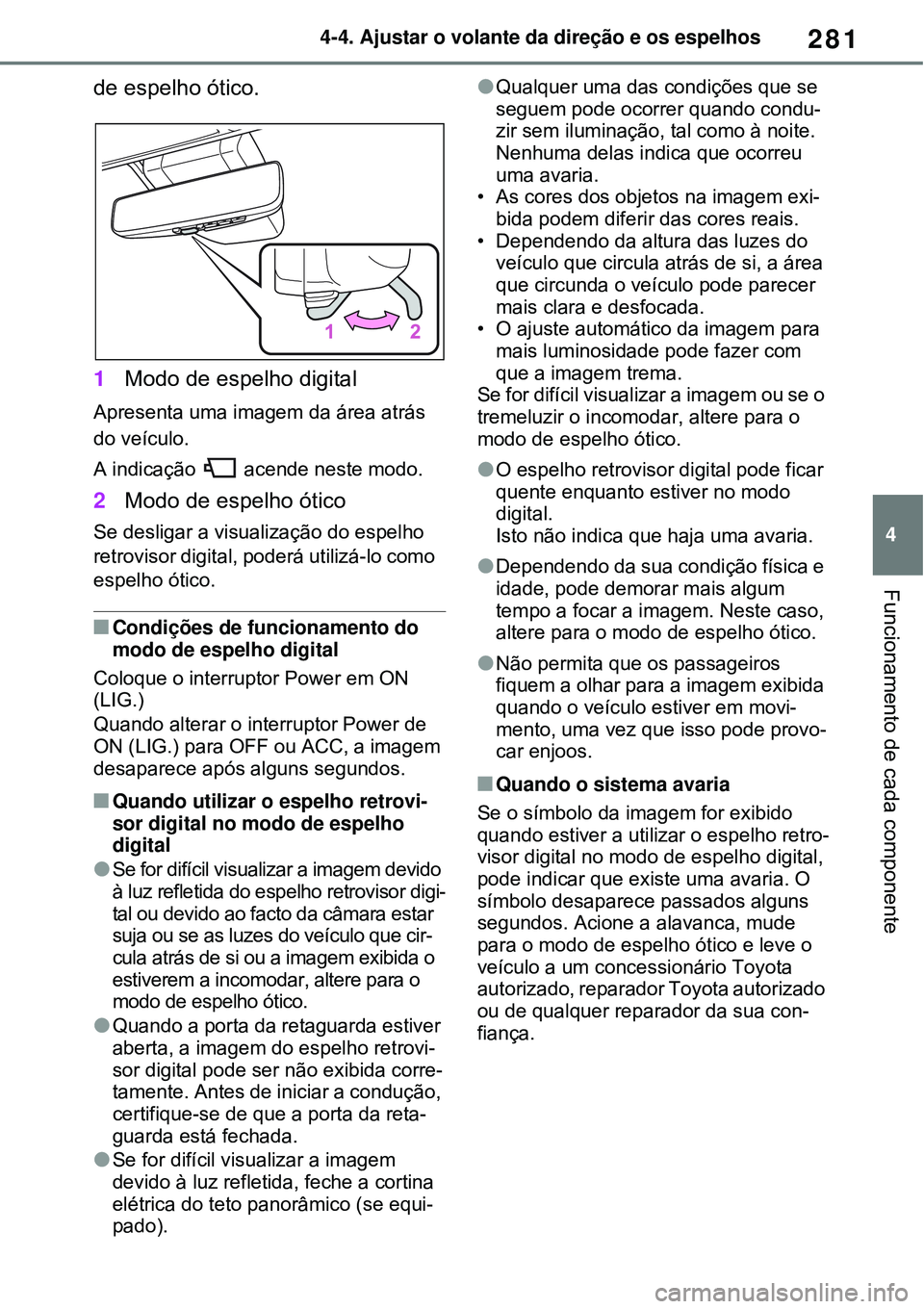

4 4-4. Ajustar o volante da direção e os espelhos
Funcionamento de cada componente
de espelho ótico.
1Modo de espelho digital
Apresenta uma imagem da área atrás
do veículo.
A indicação acende neste modo.
2Modo de espelho ótico
Se desligar a visualização do espelho
retrovisor digital, poderá utilizá-lo como
espelho ótico.
Condições de funcionamento do
modo de espelho digital
Coloque o interruptor Power em ON
(LIG.)
Quando alterar o interruptor Power de
ON (LIG.) para OFF ou ACC, a imagem
desaparece após alguns segundos.
Quando utilizar o espelho retrovi-
sor digital no modo de espelho
digital
Se for difícil visualizar a imagem devido
à luz refletida do espelho retrovisor digi-
tal ou devido ao facto da câmara estar
suja ou se as luzes do veículo que cir-
cula atrás de si ou a imagem exibida o
estiverem a incomodar, altere para o
modo de espelho ótico.
Quando a porta da retaguarda estiver
aberta, a imagem do espelho retrovi-
sor digital pode ser não exibida corre-
tamente. Antes de iniciar a condução,
certifique-se de que a porta da reta-
guarda está fechada.
Se for difícil visualizar a imagem
devido à luz refletida, feche a cortina
elétrica do teto panorâmico (se equi-
pado).
Qualquer uma das condições que se
seguem pode ocorrer quando condu-
zir sem iluminação, tal como à noite.
Nenhuma delas indica que ocorreu
uma avaria.
• As cores dos objetos na imagem exi-
bida podem diferir das cores reais.
• Dependendo da altura das luzes do
veículo que circula atrás de si, a área
que circunda o veículo pode parecer
mais clara e desfocada.
• O ajuste automático da imagem para
mais luminosidade pode fazer com
que a imagem trema.
Se for difícil visualizar a imagem ou se o
tremeluzir o incomodar, altere para o
modo de espelho ótico.
O espelho retrovisor digital pode ficar
quente enquanto estiver no modo
digital.
Isto não indica que haja uma avaria.
Dependendo da sua condição física e
idade, pode demorar mais algum
tempo a focar a imagem. Neste caso,
altere para o modo de espelho ótico.
Não permita que os passageiros
fiquem a olhar para a imagem exibida
quando o veículo estiver em movi-
mento, uma vez que isso pode provo-
car enjoos.
Quando o sistema avaria
Se o símbolo da imagem for exibido
quando estiver a utilizar o espelho retro-
visor digital no modo de espelho digital,
pode indicar que existe uma avaria. O
símbolo desaparece passados alguns
segundos. Acione a alavanca, mude
para o modo de espelho ótico e leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado
ou de qualquer reparador da sua con-
fiança.

2824-4. Ajustar o volante da direção e os espelhos

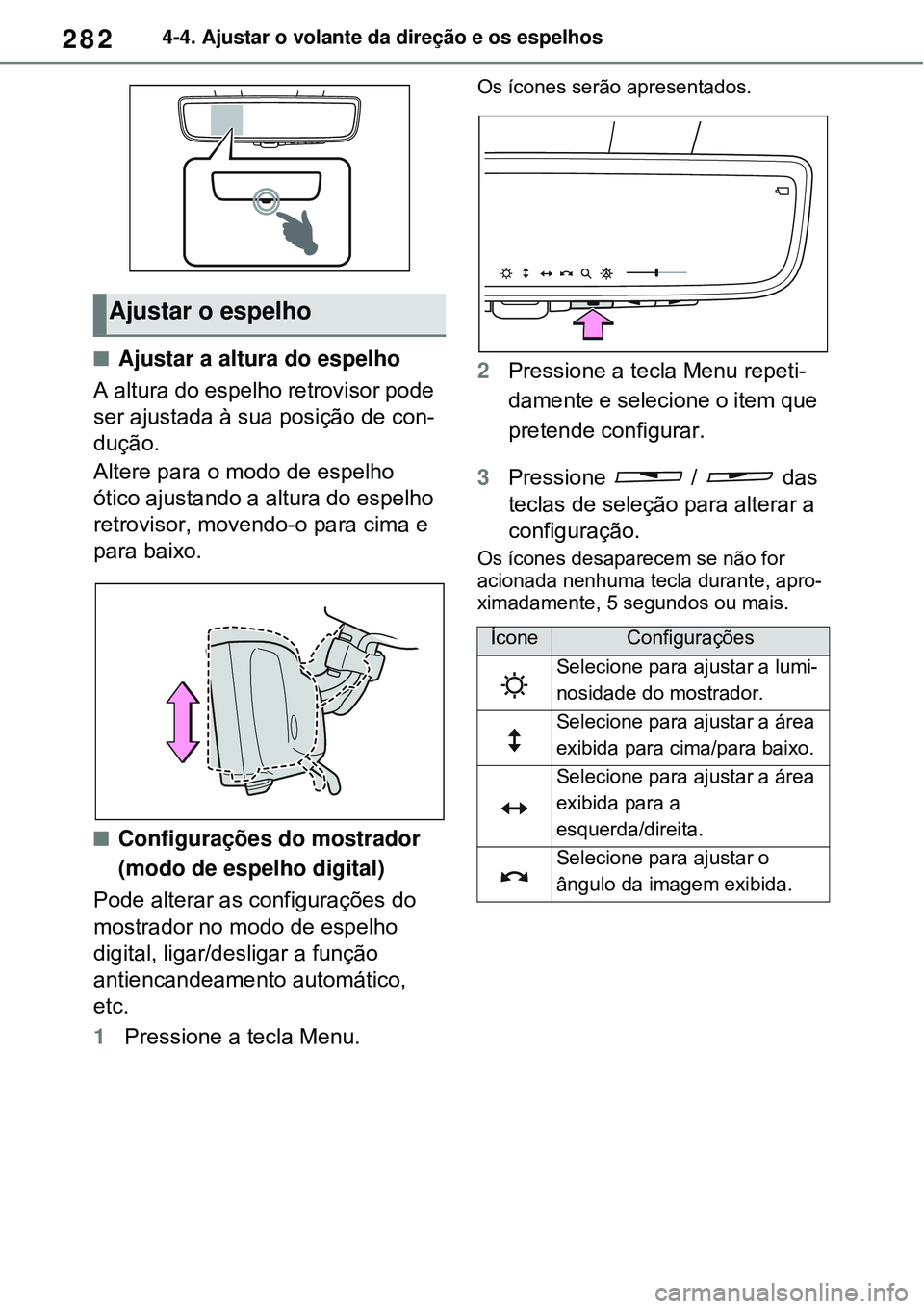

Ajustar a altura do espelho
A altura do espelho retrovisor pode
ser ajustada à sua posição de con-
dução.
Altere para o modo de espelho
ótico ajustando a altura do espelho
retrovisor, movendo-o para cima e
para baixo.
Configurações do mostrador
(modo de espelho digital)
Pode alterar as configurações do
mostrador no modo de espelho
digital, ligar/desligar a função
antiencandeamento automático,
etc.
1Pressione a tecla Menu.
Os ícones serão apresentados.
2Pressione a tecla Menu repeti-
damente e selecione o item que
pretende configurar.
3Pressione / das
teclas de seleção para alterar a
configuração.
Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro-
ximadamente, 5 segundos ou mais.
Ajustar o espelho
ÍconeConfigurações
Selecione para ajustar a lumi-
nosidade do mostrador.
Selecione para ajustar a área
exibida para cima/para baixo.
Selecione para ajustar a área
exibida para a
esquerda/direita.
Selecione para ajustar o
ângulo da imagem exibida.

283
4 4-4. Ajustar o volante da direção e os espelhos
Funcionamento de cada componente
*: Esta é uma função do modo de espe-
lho ótico. Contudo, a configuração
também pode ser alterada quando
estiver a utilizar o modo de espelho
digital.
Ativar/desativar a função
antiencandeamento automá-
tico (modo de espelho ótico)
Quando estiver no modo de espe-
lho ótico pode ativar/desativar a
função antiencandeamento auto-
mático. A configuração pode ser
alterada tanto no modo de espelho
digital como no modo de espelho
ótico.
Quando utilizar o modo de espe-
lho digital
P.282
Quando utilizar o modo de espe-
lho ótico
1Pressione a tecla Menu.
O mostrador das configurações será apresentado.
2Pressione / das
teclas de seleção para ativar
(ligado) ou desativar (desligado)
a função anti-encandeamento
automático.
Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro-
ximadamente, 5 segundos ou mais.
Ajustar o mostrador (modo de
espelho digital)
Se a imagem exibida for ajustada
pode parecer distorcida. Isto não
indica que haja uma avaria.
Se a luminosidade do espelho retrovi-
sor digital estiver demasiado elevada,
poderá provocar fadiga ocular. Ajuste
o brilho do espelho retrovisor digital.
Se ficar com a vista cansada, altere
para o modo de espelho ótico.
A luminosidade do espelho retrovisor
digital altera, automaticamente, de
acordo com a luminosidade da área à
frente do seu veículo.
Para evitar que os sensores das
luzes avariem
Para evitar que os sensores das luzes
avariem, não lhes toque nem os cubra.
Selecione para aumentar/dimi-
nuir a imagem exibida.
Selecione para ativar/desati-
var a função antiencandea-
mento automático.*
Em resposta à luminosidade
dos faróis dos veículos que
circulam atrás de si, a luz
refletida é ajustada automati-
camente.
A função antiencandeamento
automático é ativada sempre
que colocar o interruptor
Power em ON.
ÍconeConfigurações

2844-4. Ajustar o volante da direção e os espelhos

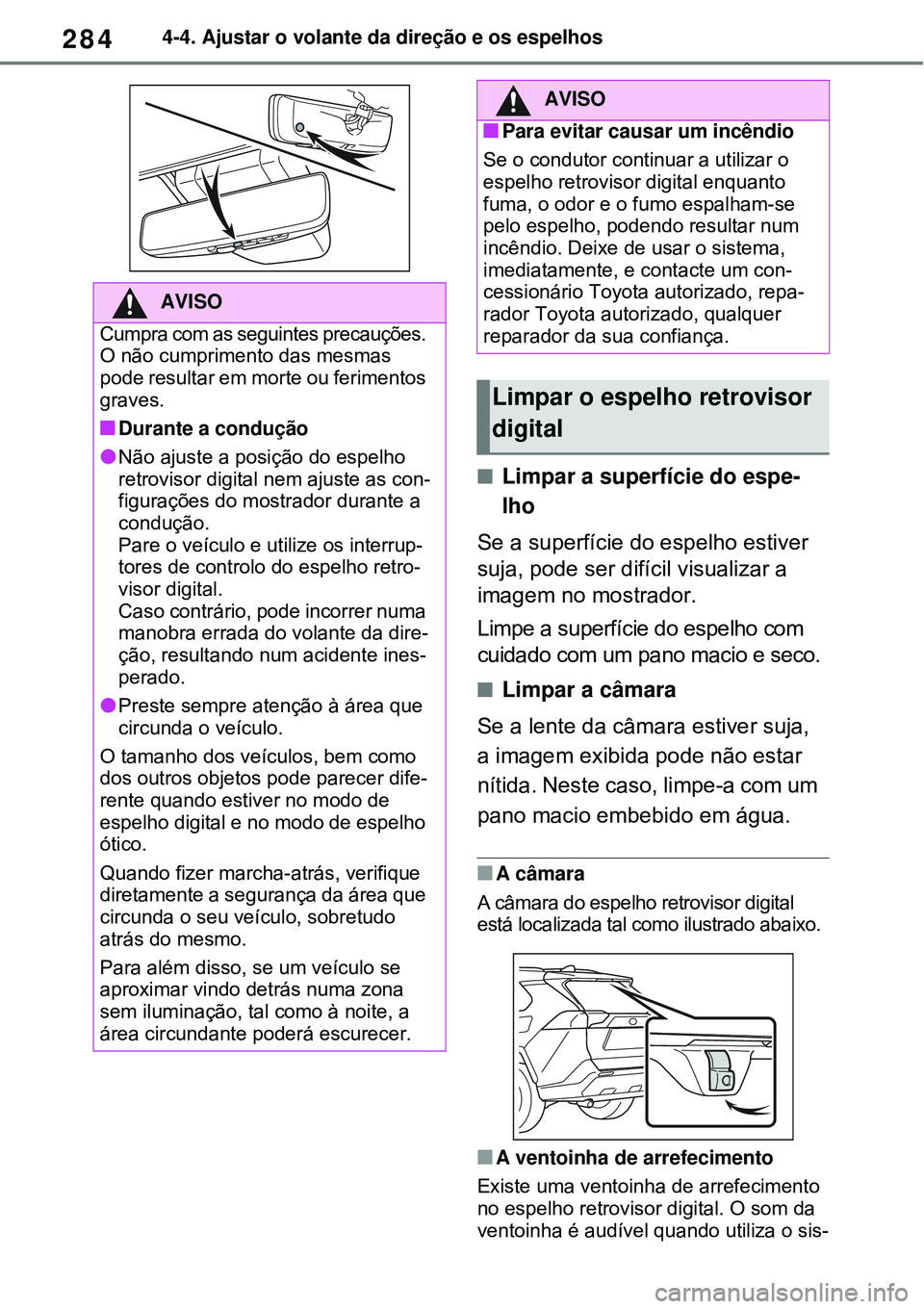

Limpar a superfície do espe-
lho
Se a superfície do espelho estiver
suja, pode ser difícil visualizar a
imagem no mostrador.
Limpe a superfície do espelho com
cuidado com um pano macio e seco.
Limpar a câmara
Se a lente da câmara estiver suja,
a imagem exibida pode não estar
nítida. Neste caso, limpe-a com um
pano macio embebido em água.
A câmara
A câmara do espelho retrovisor digital
está localizada tal como ilustrado abaixo.
A ventoinha de arrefecimento
Existe uma ventoinha de arrefecimento
no espelho retrovisor digital. O som da
ventoinha é audível quando utiliza o sis-
AVISO
Cumpra com as seguintes precauções.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
Durante a condução
Não ajuste a posição do espelho
retrovisor digital nem ajuste as con-
figurações do mostrador durante a
condução.
Pare o veículo e utilize os interrup-
tores de controlo do espelho retro-
visor digital.
Caso contrário, pode incorrer numa
manobra errada do volante da dire-
ção, resultando num acidente ines-
perado.
Preste sempre atenção à área que
circunda o veículo.
O tamanho dos veículos, bem como
dos outros objetos pode parecer dife-
rente quando estiver no modo de
espelho digital e no modo de espelho
ótico.
Quando fizer marcha-atrás, verifique
diretamente a segurança da área que
circunda o seu veículo, sobretudo
atrás do mesmo.
Para além disso, se um veículo se
aproximar vindo detrás numa zona
sem iluminação, tal como à noite, a
área circundante poderá escurecer.
AVISO
Para evitar causar um incêndio
Se o condutor continuar a utilizar o
espelho retrovisor digital enquanto
fuma, o odor e o fumo espalham-se
pelo espelho, podendo resultar num
incêndio. Deixe de usar o sistema,
imediatamente, e contacte um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado, qualquer
reparador da sua confiança.
Limpar o espelho retrovisor
digital

285
4 4-4. Ajustar o volante da direção e os espelhos
Funcionamento de cada componente

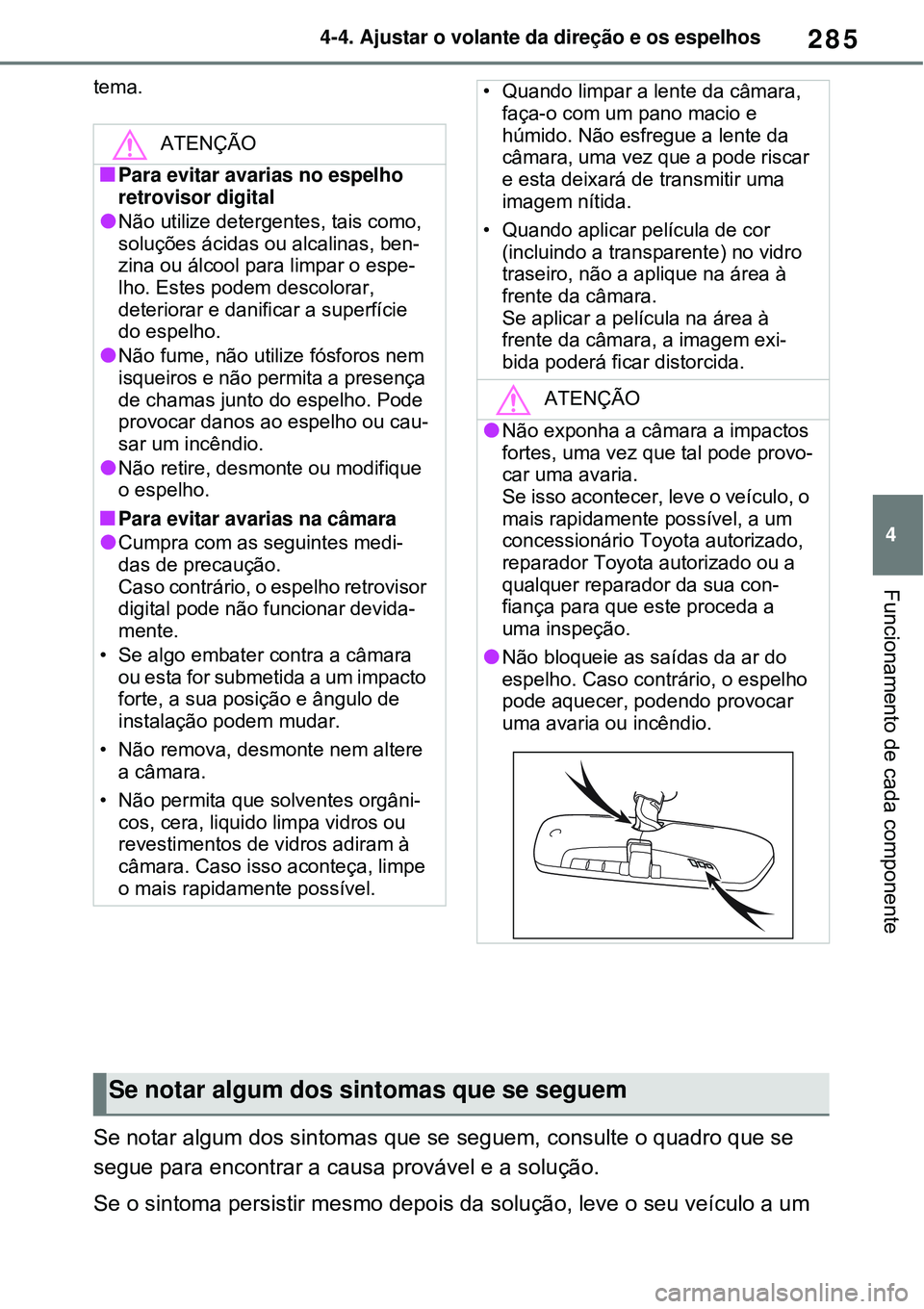

tema.

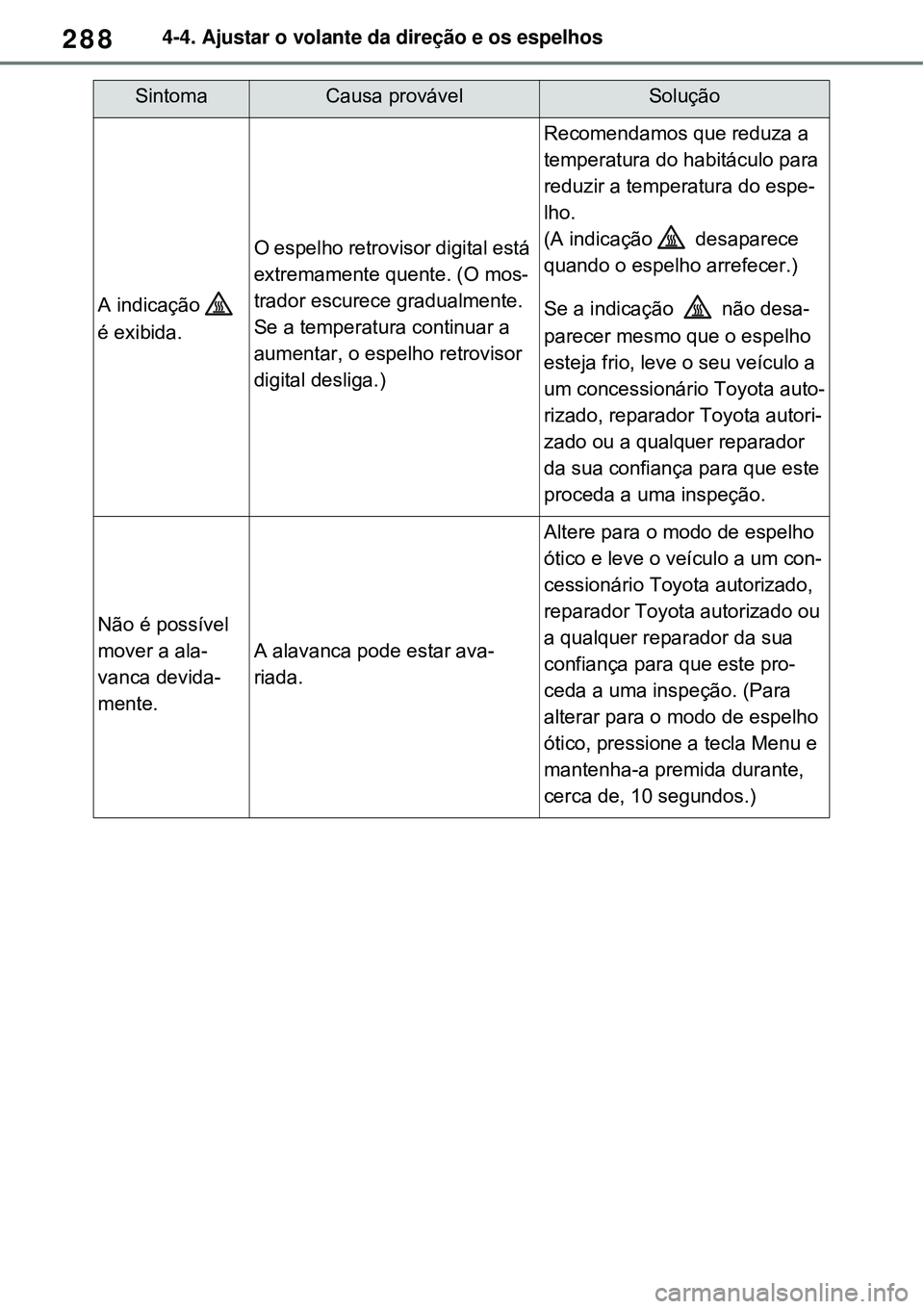

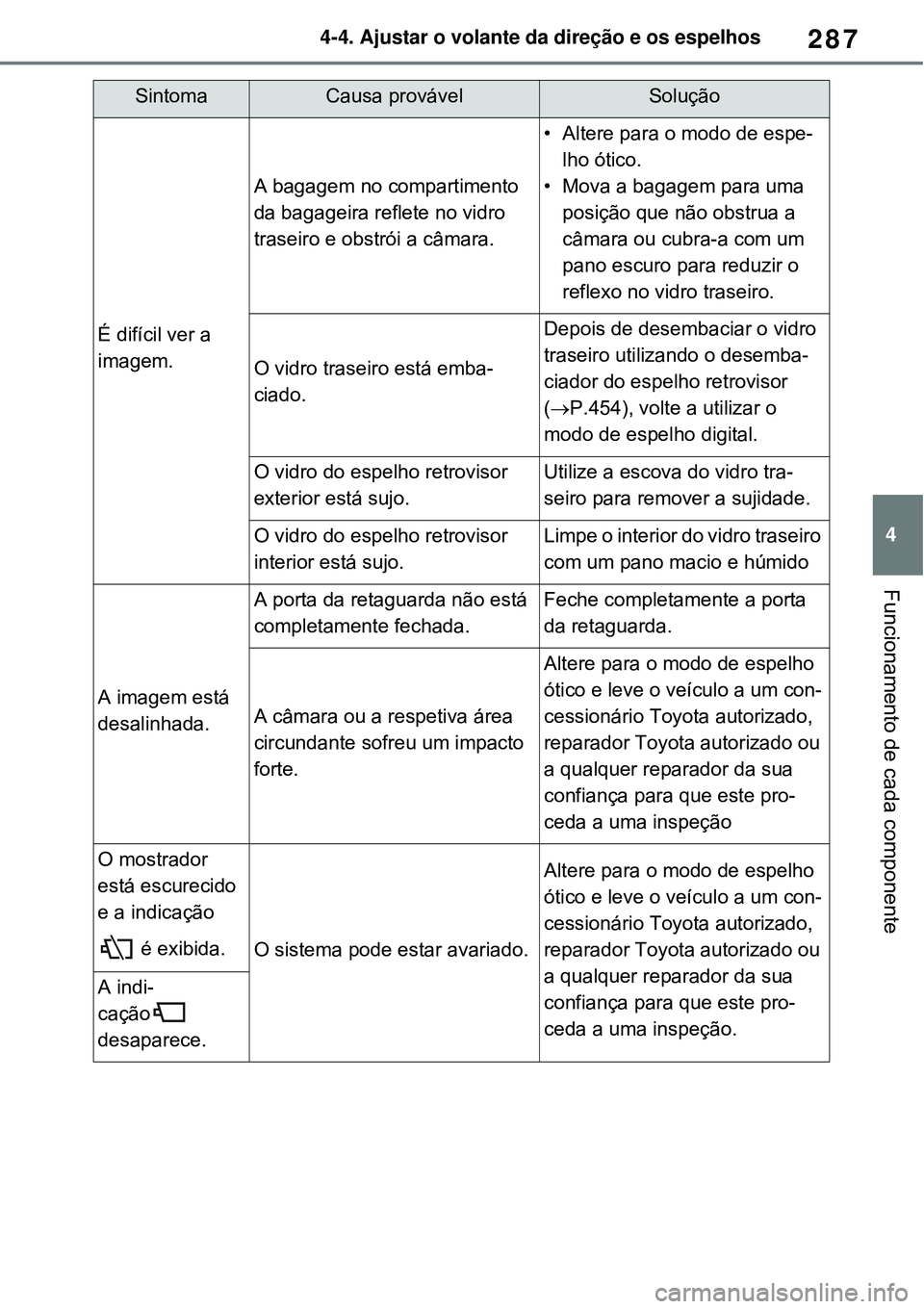

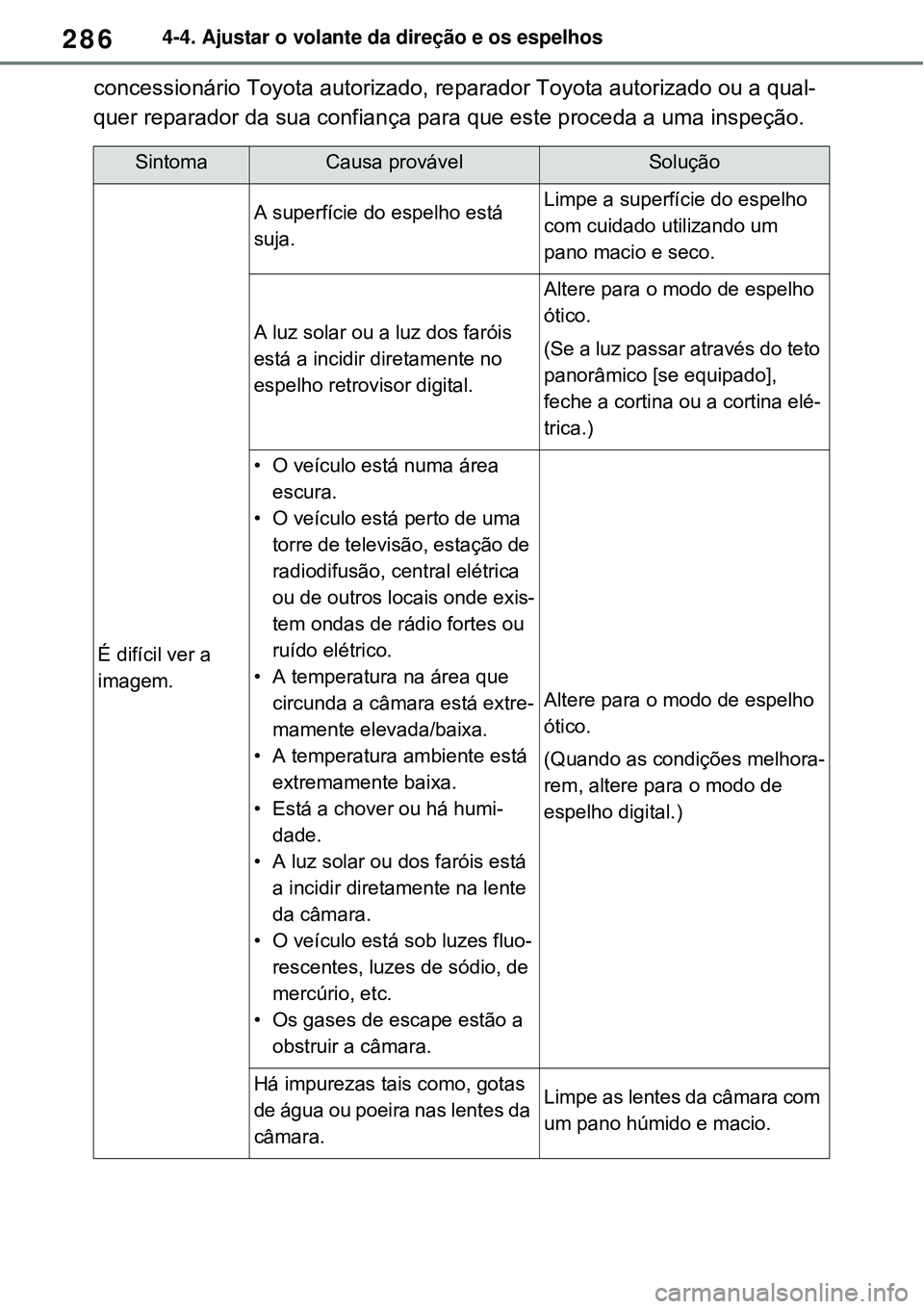

Se notar algum dos sintomas que se seguem, consulte o quadro que se
segue para encontrar a causa provável e a solução.
Se o sintoma persistir mesmo depois da solução, leve o seu veículo a um
ATENÇÃO
Para evitar avarias no espelho
retrovisor digital
Não utilize detergentes, tais como,
soluções ácidas ou alcalinas, ben-
zina ou álcool para limpar o espe-
lho. Estes podem descolorar,
deteriorar e danificar a superfície
do espelho.
Não fume, não utilize fósforos nem
isqueiros e não permita a presença
de chamas junto do espelho. Pode
provocar danos ao espelho ou cau-
sar um incêndio.
Não retire, desmonte ou modifique
o espelho.
Para evitar avarias na câmara
Cumpra com as seguintes medi-
das de precaução.
Caso contrário, o espelho retrovisor
digital pode não funcionar devida-
mente.
• Se algo embater contra a câmara
ou esta for submetida a um impacto
forte, a sua posição e ângulo de
instalação podem mudar.
• Não remova, desmonte nem altere
a câmara.
• Não permita que solventes orgâni-
cos, cera, liquido limpa vidros ou
revestimentos de vidros adiram à
câmara. Caso isso aconteça, limpe
o mais rapidamente possível.
• Quando limpar a lente da câmara,
faça-o com um pano macio e
húmido. Não esfregue a lente da
câmara, uma vez que a pode riscar
e esta deixará de transmitir uma
imagem nítida.
• Quando aplicar película de cor
(incluindo a transparente) no vidro
traseiro, não a aplique na área à
frente da câmara.
Se aplicar a película na área à
frente da câmara, a imagem exi-
bida poderá ficar distorcida.
ATENÇÃO
Não exponha a câmara a impactos
fortes, uma vez que tal pode provo-
car uma avaria.
Se isso acontecer, leve o veículo, o
mais rapidamente possível, a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua con-
fiança para que este proceda a
uma inspeção.
Não bloqueie as saídas da ar do
espelho. Caso contrário, o espelho
pode aquecer, podendo provocar
uma avaria ou incêndio.
Se notar algum dos sintomas que se seguem

2864-4. Ajustar o volante da direção e os espelhos
concessionário Toyota autorizado, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para que este proceda a uma inspeção.
SintomaCausa provávelSolução
É difícil ver a
imagem.
A superfície do espelho está
suja.Limpe a superfície do espelho
com cuidado utilizando um
pano macio e seco.
A luz solar ou a luz dos faróis
está a incidir diretamente no
espelho retrovisor digital.
Altere para o modo de espelho
ótico.
(Se a luz passar através do teto
panorâmico [se equipado],
feche a cortina ou a cortina elé-
trica.)
• O veículo está numa área
escura.
• O veículo está perto de uma
torre de televisão, estação de
radiodifusão, central elétrica
ou de outros locais onde exis-
tem ondas de rádio fortes ou
ruído elétrico.
• A temperatura na área que
circunda a câmara está extre-
mamente elevada/baixa.
• A temperatura ambiente está
extremamente baixa.
• Está a chover ou há humi-
dade.
• A luz solar ou dos faróis está
a incidir diretamente na lente
da câmara.
• O veículo está sob luzes fluo-
rescentes, luzes de sódio, de
mercúrio, etc.
• Os gases de escape estão a
obstruir a câmara.
Altere para o modo de espelho
ótico.
(Quando as condições melhora-
rem, altere para o modo de
espelho digital.)
Há impurezas tais como, gotas
de água ou poeira nas lentes da
câmara.Limpe as lentes da câmara com
um pano húmido e macio.

287
4 4-4. Ajustar o volante da direção e os espelhos
Funcionamento de cada componente
É difícil ver a
imagem.
A bagagem no compartimento
da bagageira reflete no vidro
traseiro e obstrói a câmara.
• Altere para o modo de espe-
lho ótico.
• Mova a bagagem para uma
posição que não obstrua a
câmara ou cubra-a com um
pano escuro para reduzir o
reflexo no vidro traseiro.
O vidro traseiro está emba-
ciado.
Depois de desembaciar o vidro
traseiro utilizando o desemba-
ciador do espelho retrovisor
(P.454), volte a utilizar o
modo de espelho digital.
O vidro do espelho retrovisor
exterior está sujo.Utilize a escova do vidro tra-
seiro para remover a sujidade.
O vidro do espelho retrovisor
interior está sujo.Limpe o interior do vidro traseiro
com um pano macio e húmido
A imagem está
desalinhada.
A porta da retaguarda não está
completamente fechada. Feche completamente a porta
da retaguarda.
A câmara ou a respetiva área
circundante sofreu um impacto
forte.
Altere para o modo de espelho
ótico e leve o veículo a um con-
cessionário Toyota autorizado,
reparador Toyota autorizado ou
a qualquer reparador da sua
confiança para que este pro-
ceda a uma inspeção
O mostrador
está escurecido
e a indicação
é exibida.
O sistema pode estar avariado.
Altere para o modo de espelho
ótico e leve o veículo a um con-
cessionário Toyota autorizado,
reparador Toyota autorizado ou
a qualquer reparador da sua
confiança para que este pro-
ceda a uma inspeção.
A indi-
cação
desaparece.
SintomaCausa provávelSolução

2884-4. Ajustar o volante da direção e os espelhos
A indicação
é exibida.
O espelho retrovisor digital está
extremamente quente. (O mos-
trador escurece gradualmente.
Se a temperatura continuar a
aumentar, o espelho retrovisor
digital desliga.)
Recomendamos que reduza a
temperatura do habitáculo para
reduzir a temperatura do espe-
lho.
(A indicação desaparece
quando o espelho arrefecer.)
Se a indicação não desa-
parecer mesmo que o espelho
esteja frio, leve o seu veículo a
um concessionário Toyota auto-
rizado, reparador Toyota autori-
zado ou a qualquer reparador
da sua confiança para que este
proceda a uma inspeção.
Não é possível
mover a ala-
vanca devida-
mente.
A alavanca pode estar ava-
riada.
Altere para o modo de espelho
ótico e leve o veículo a um con-
cessionário Toyota autorizado,
reparador Toyota autorizado ou
a qualquer reparador da sua
confiança para que este pro-
ceda a uma inspeção. (Para
alterar para o modo de espelho
ótico, pressione a tecla Menu e
mantenha-a premida durante,
cerca de, 10 segundos.)
SintomaCausa provávelSolução

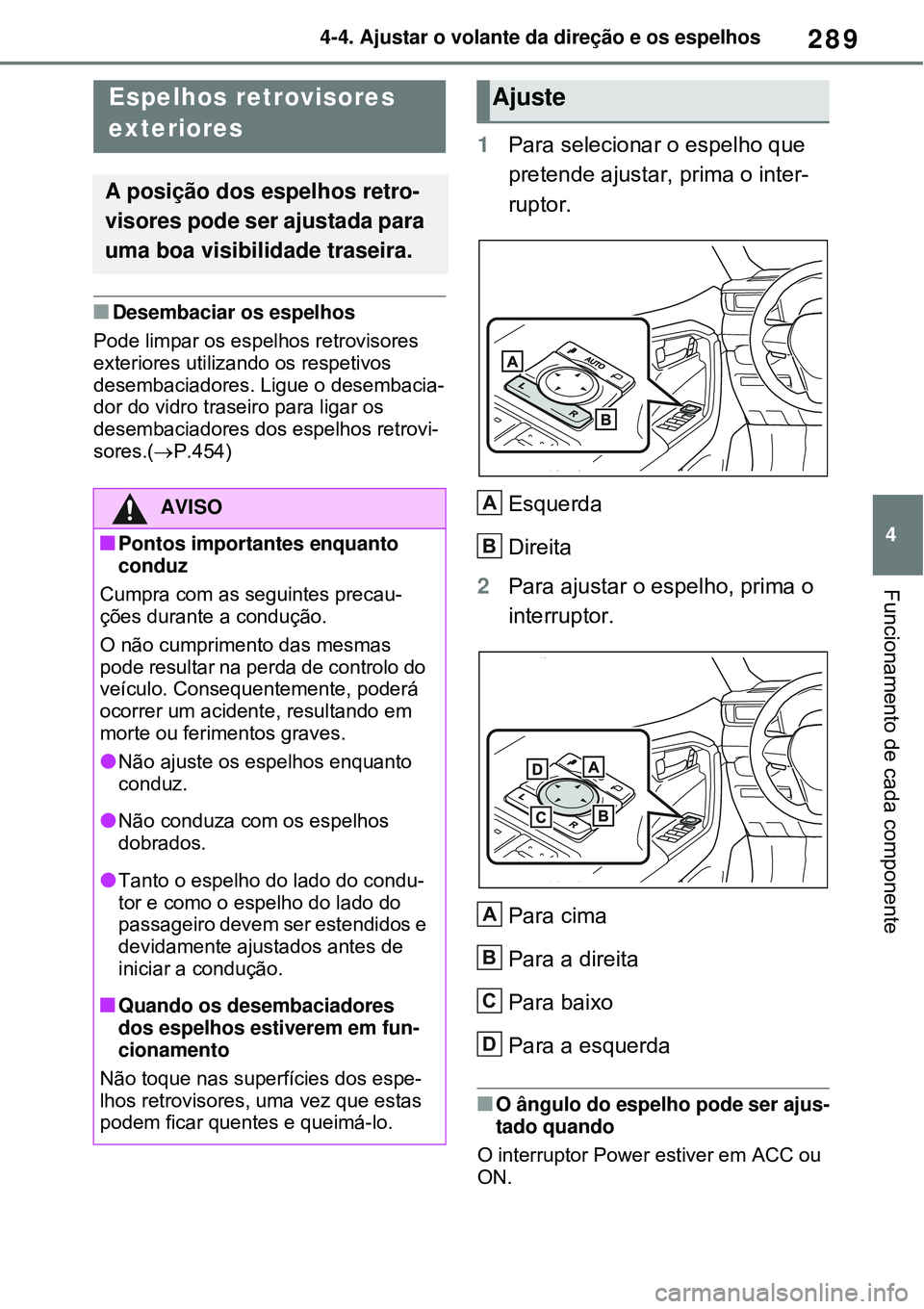

289
4 4-4. Ajustar o volante da direção e os espelhos
Funcionamento de cada componente
Desembaciar os espelhos
Pode limpar os espelhos retrovisores
exteriores utilizando os respetivos
desembaciadores. Ligue o desembacia-
dor do vidro traseiro para ligar os
desembaciadores dos espelhos retrovi-
sores.(P.454)
1Para selecionar o espelho que
pretende ajustar, prima o inter-
ruptor.
Esquerda
Direita
2Para ajustar o espelho, prima o
interruptor.
Para cima
Para a direita
Para baixo
Para a esquerda
O ângulo do espelho pode ser ajus-
tado quando
O interruptor Power estiver em ACC ou
ON.
Espelhos retrovisores
exteriores
A posição dos espelhos retro-
visores pode ser ajustada para
uma boa visibilidade traseira.
AVISO
Pontos importantes enquanto
conduz
Cumpra com as seguintes precau-
ções durante a condução.
O não cumprimento das mesmas
pode resultar na perda de controlo do
veículo. Consequentemente, poderá
ocorrer um acidente, resultando em
morte ou ferimentos graves.
Não ajuste os espelhos enquanto
conduz.
Não conduza com os espelhos
dobrados.
Tanto o espelho do lado do condu-
tor e como o espelho do lado do
passageiro devem ser estendidos e
devidamente ajustados antes de
iniciar a condução.
Quando os desembaciadores
dos espelhos estiverem em fun-
cionamento
Não toque nas superfícies dos espe-
lhos retrovisores, uma vez que estas
podem ficar quentes e queimá-lo.
Ajuste
A
B
A
B
C
D
