489
7
7-3. Wartung in Eigenregie
Wartung und Pflege

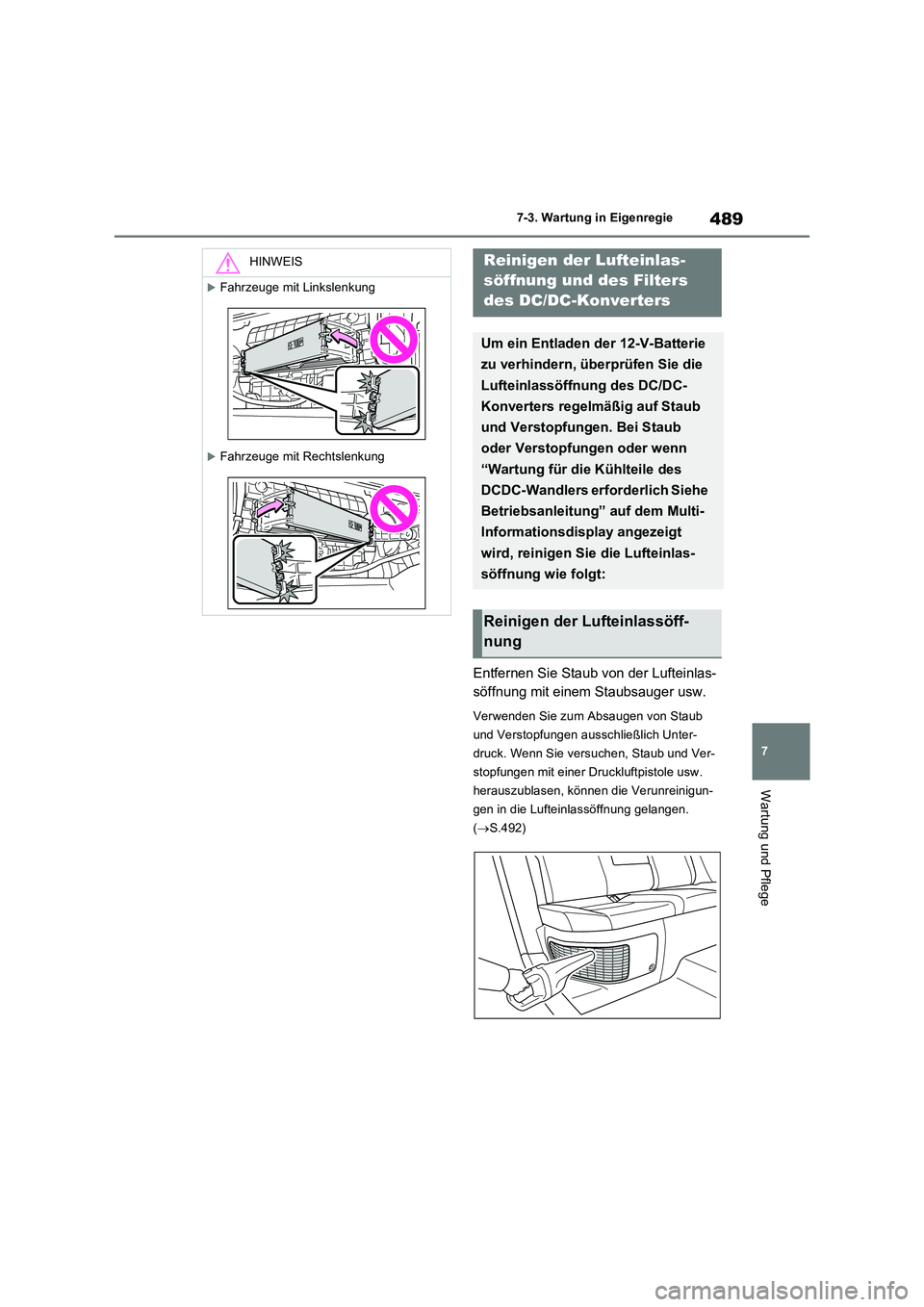

Entfernen Sie Staub von der Lufteinlas-
söffnung mit einem Staubsauger usw.
Verwenden Sie zum Absaugen von Staub
und Verstopfungen ausschließlich Unter-
druck. Wenn Sie versuchen, Staub und Ver-
stopfungen mit einer Druckluftpistole usw.
herauszublasen, können die Verunreinigun-
gen in die Lufteinlassöffnung gelangen.
( S.492)
HINWEIS
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Reinigen der Lufteinlas-
söffnung und des Filters
des DC/DC-Konverters
Um ein Entladen der 12-V-Batterie
zu verhindern, überprüfen Sie die
Lufteinlassöffnung des DC/DC-
Konverters regelmäßig auf Staub
und Verstopfungen. Bei Staub
oder Verstopfungen oder wenn
“Wartung für die Kühlteile des
DCDC-Wandlers erforderlich Siehe
Betriebsanleitung” auf dem Multi-
Informationsdisplay angezeigt
wird, reinigen Sie die Lufteinlas-
söffnung wie folgt:
Reinigen der Lufteinlassöff-
nung

4907-3. Wartung in Eigenregie

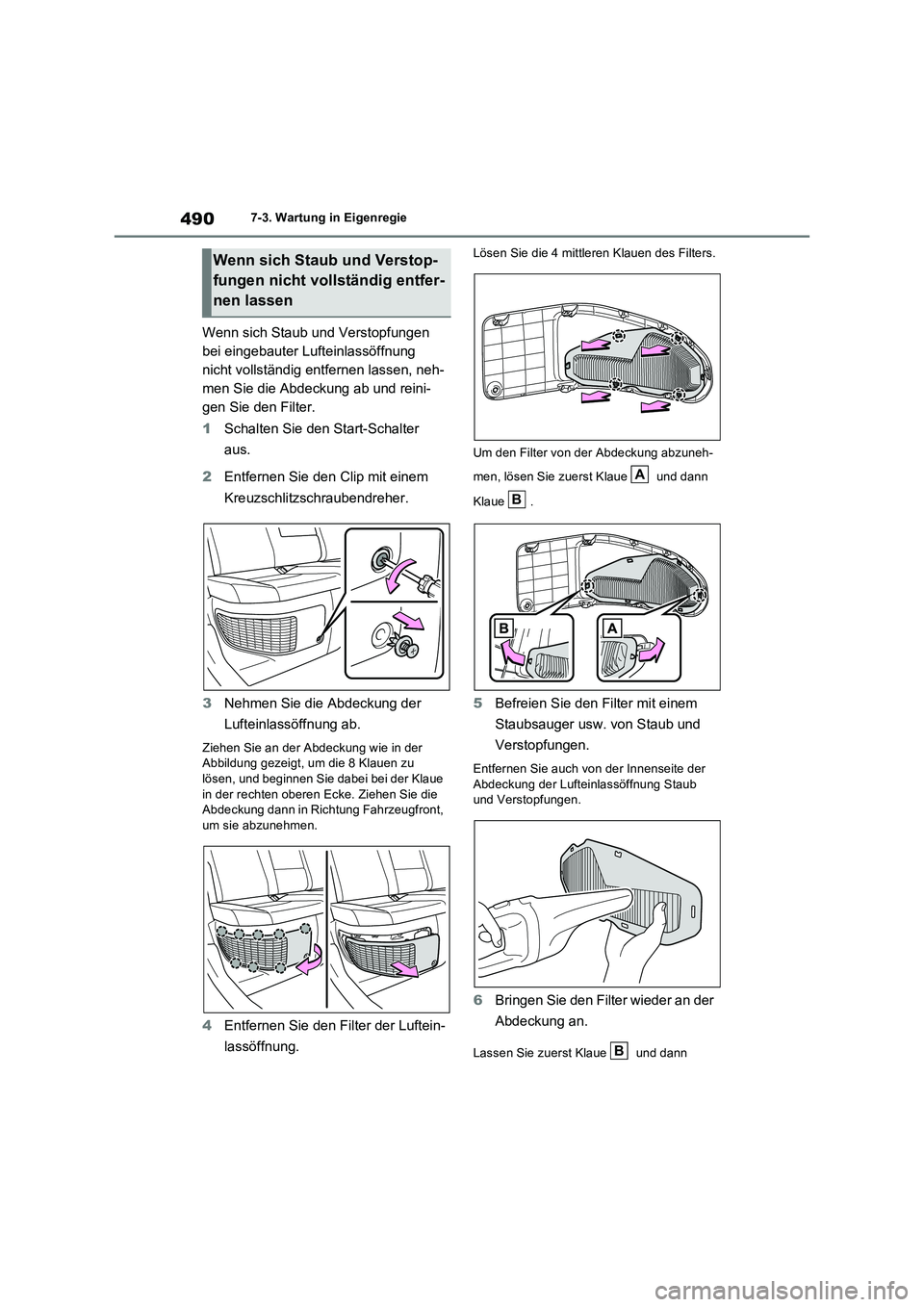

Wenn sich Staub und Verstopfungen
bei eingebauter Lufteinlassöffnung
nicht vollständig entfernen lassen, neh-
men Sie die Abdeckung ab und reini-
gen Sie den Filter.
1Schalten Sie den Start-Schalter
aus.
2Entfernen Sie den Clip mit einem
Kreuzschlitzschraubendreher.
3Nehmen Sie die Abdeckung der
Lufteinlassöffnung ab.
Ziehen Sie an der Abdeckung wie in der
Abbildung gezeigt, um die 8 Klauen zu
lösen, und beginnen Sie dabei bei der Klaue
in der rechten oberen Ecke. Ziehen Sie die
Abdeckung dann in Richtung Fahrzeugfront,
um sie abzunehmen.
4Entfernen Sie den Filter der Luftein-
lassöffnung.
Lösen Sie die 4 mittleren Klauen des Filters.
Um den Filter von der Abdeckung abzuneh-
men, lösen Sie zuerst Klaue und dann
Klaue .
5Befreien Sie den Filter mit einem
Staubsauger usw. von Staub und
Verstopfungen.
Entfernen Sie auch von der Innenseite der
Abdeckung der Lufteinlassöffnung Staub
und Verstopfungen.
6Bringen Sie den Filter wieder an der
Abdeckung an.
Lassen Sie zuerst Klaue und dann
Wenn sich Staub und Verstop-
fungen nicht vollständig entfer-
nen lassen
A
B
B

491
7 7-3. Wartung in Eigenregie
Wartung und Pflege

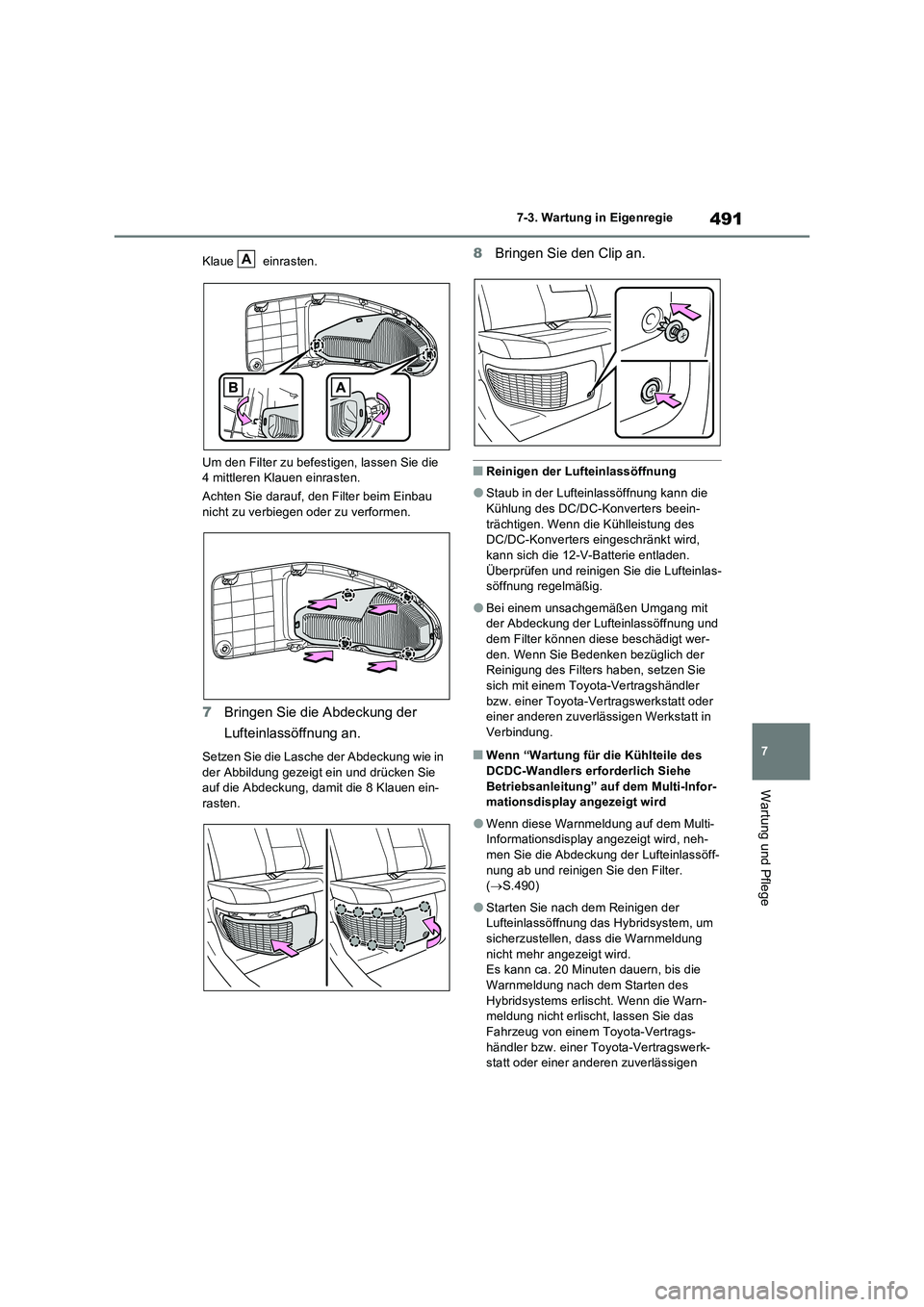

Klaue einrasten.
Um den Filter zu befestigen, lassen Sie die
4 mittleren Klauen einrasten.
Achten Sie darauf, den Filter beim Einbau
nicht zu verbiegen oder zu verformen.
7Bringen Sie die Abdeckung der
Lufteinlassöffnung an.
Setzen Sie die Lasche der Abdeckung wie in
der Abbildung gezeigt ein und drücken Sie
auf die Abdeckung, damit die 8 Klauen ein-
rasten.
8Bringen Sie den Clip an.
QReinigen der Lufteinlassöffnung
OStaub in der Lufteinlassöffnung kann die
Kühlung des DC/DC-Konverters beein-
trächtigen. Wenn die Kühlleistung des
DC/DC-Konverters eingeschränkt wird,
kann sich die 12-V-Batterie entladen.
Überprüfen und reinigen Sie die Lufteinlas-
söffnung regelmäßig.
OBei einem unsachgemäßen Umgang mit
der Abdeckung der Lufteinlassöffnung und
dem Filter können diese beschädigt wer-
den. Wenn Sie Bedenken bezüglich der
Reinigung des Filters haben, setzen Sie
sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung.
QWenn “Wartung für die Kühlteile des
DCDC-Wandlers erforderlich Siehe
Betriebsanleitung” auf dem Multi-Infor-
mationsdisplay angezeigt wird
OWenn diese Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, neh-
men Sie die Abdeckung der Lufteinlassöff-
nung ab und reinigen Sie den Filter.
(S.490)
OStarten Sie nach dem Reinigen der
Lufteinlassöffnung das Hybridsystem, um
sicherzustellen, dass die Warnmeldung
nicht mehr angezeigt wird.
Es kann ca. 20 Minuten dauern, bis die
Warnmeldung nach dem Starten des
Hybridsystems erlischt. Wenn die Warn-
meldung nicht erlischt, lassen Sie das
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
A

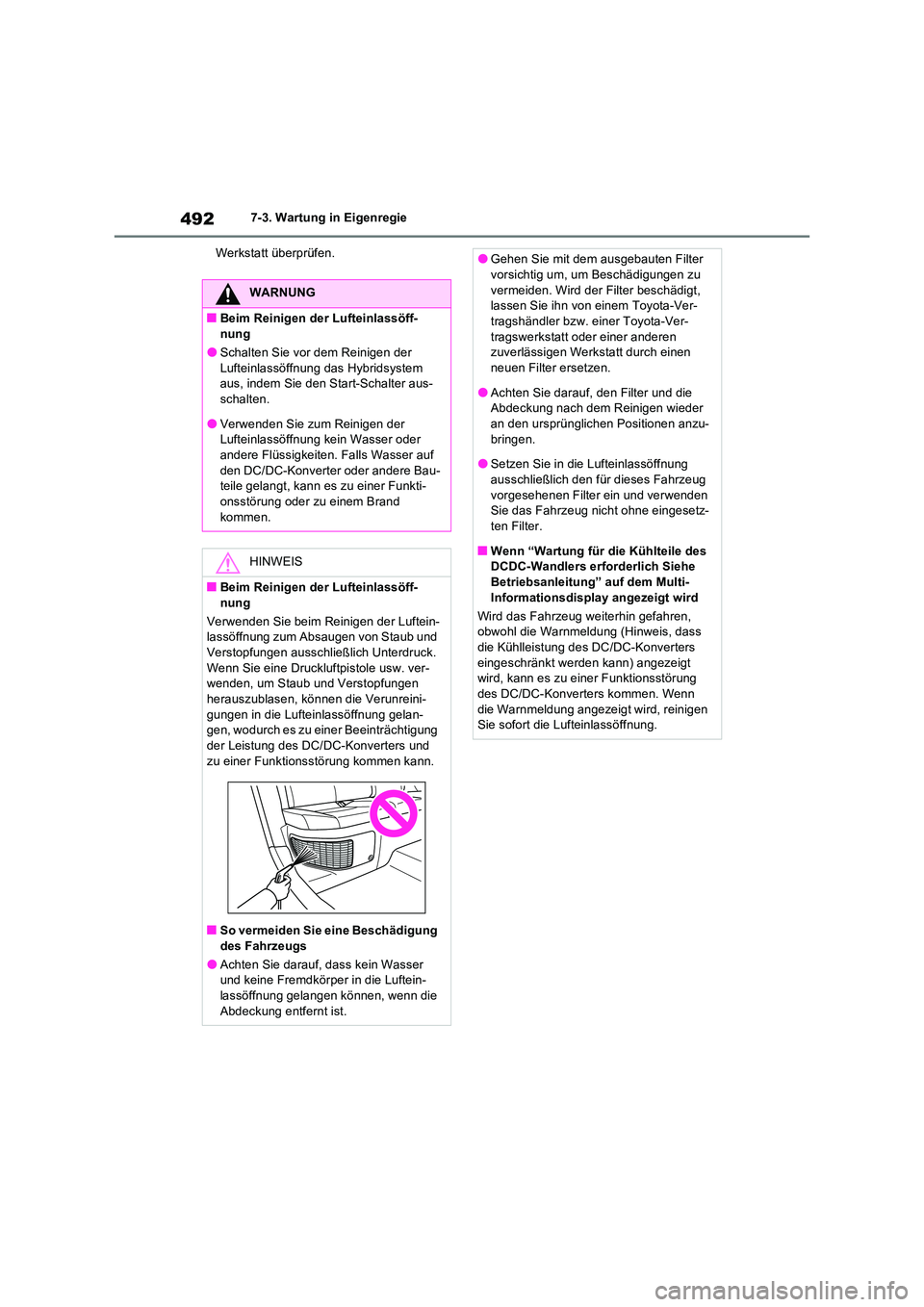

4927-3. Wartung in Eigenregie
Werkstatt überprüfen.
WARNUNG
QBeim Reinigen der Lufteinlassöff- nung
OSchalten Sie vor dem Reinigen der
Lufteinlassöffnung das Hybridsystem aus, indem Sie den Start-Schalter aus-schalten.
OVerwenden Sie zum Reinigen der Lufteinlassöffnung kein Wasser oder andere Flüssigkeiten. Falls Wasser auf
den DC/DC-Konverter oder andere Bau- teile gelangt, kann es zu einer Funkti-onsstörung oder zu einem Brand
kommen.
HINWEIS
QBeim Reinigen der Lufteinlassöff-
nung
Verwenden Sie beim Reinigen der Luftein- lassöffnung zum Absaugen von Staub und Verstopfungen ausschließlich Unterdruck.
Wenn Sie eine Druckluftpistole usw. ver- wenden, um Staub und Verstopfungen herauszublasen, können die Verunreini-
gungen in die Lufteinlassöffnung gelan- gen, wodurch es zu einer Beeinträchtigung der Leistung des DC/DC-Konverters und
zu einer Funktionsstörung kommen kann.
QSo vermeiden Sie eine Beschädigung
des Fahrzeugs
OAchten Sie darauf, dass kein Wasser und keine Fremdkörper in die Luftein-lassöffnung gelangen können, wenn die
Abdeckung entfernt ist.
OGehen Sie mit dem ausgebauten Filter vorsichtig um, um Beschädigungen zu
vermeiden. Wird der Filter beschädigt, lassen Sie ihn von einem Toyota-Ver-tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt durch einen neuen Filter ersetzen.
OAchten Sie darauf, den Filter und die Abdeckung nach dem Reinigen wieder an den ursprünglichen Positionen anzu-
bringen.
OSetzen Sie in die Lufteinlassöffnung ausschließlich den für dieses Fahrzeug
vorgesehenen Filter ein und verwenden Sie das Fahrzeug nicht ohne eingesetz-ten Filter.
QWenn “Wartung für die Kühlteile des DCDC-Wandlers erforderlich Siehe Betriebsanleitung” auf dem Multi-
Informationsdisplay angezeigt wird
Wird das Fahrzeug weiterhin gefahren, obwohl die Warnmeldung (Hinweis, dass die Kühlleistung des DC/DC-Konverters
eingeschränkt werden kann) angezeigt wird, kann es zu einer Funktionsstörung des DC/DC-Konverters kommen. Wenn
die Warnmeldung angezeigt wird, reinigen Sie sofort die Lufteinlassöffnung.

493
7 7-3. Wartung in Eigenregie
Wartung und Pflege

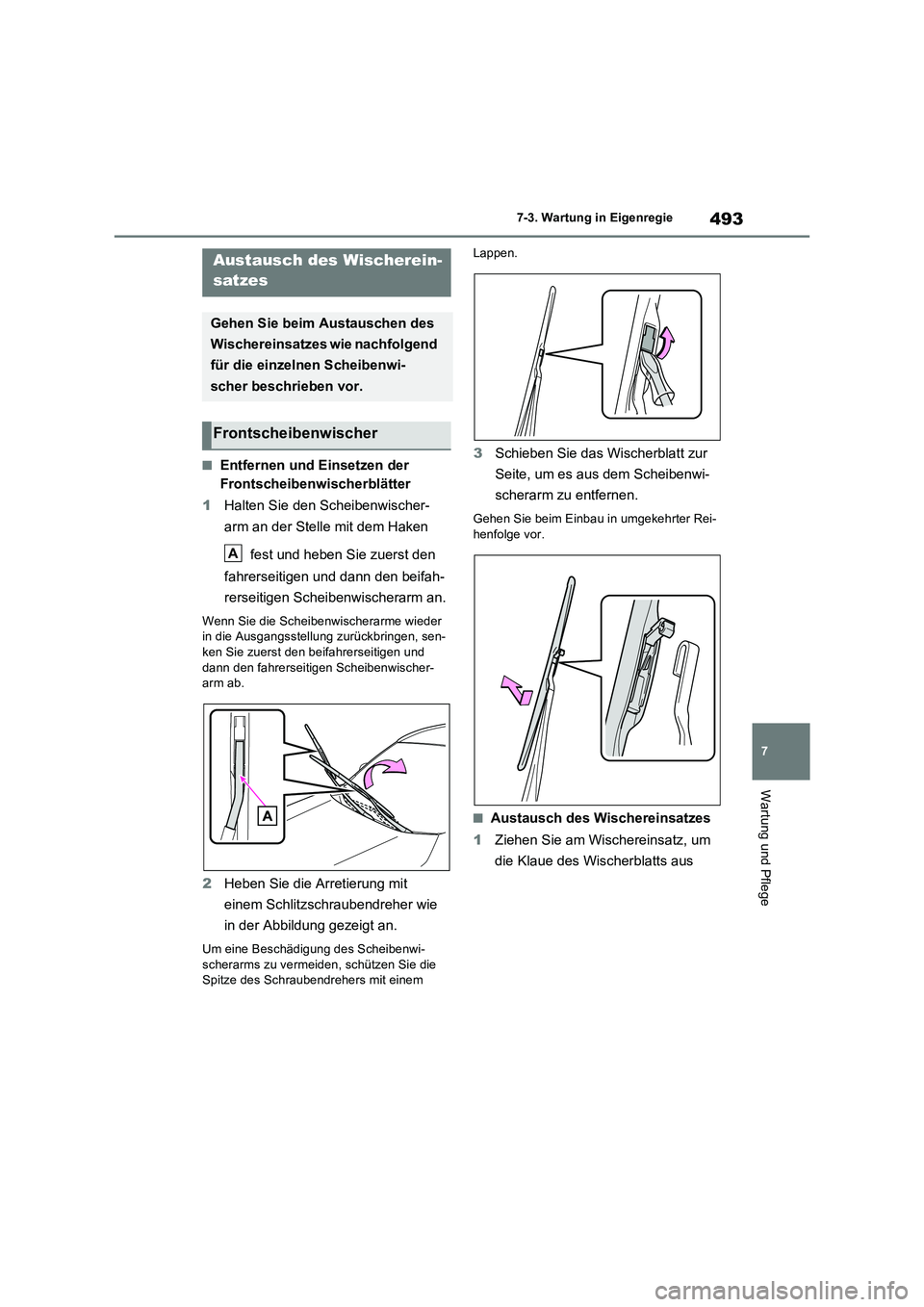

QEntfernen und Einsetzen der
Frontscheibenwischerblätter
1Halten Sie den Scheibenwischer-
arm an der Stelle mit dem Haken
fest und heben Sie zuerst den
fahrerseitigen und dann den beifah-
rerseitigen Scheibenwischerarm an.
Wenn Sie die Scheibenwischerarme wieder
in die Ausgangsstellung zurückbringen, sen-
ken Sie zuerst den beifahrerseitigen und
dann den fahrerseitigen Scheibenwischer-
arm ab.
2Heben Sie die Arretierung mit
einem Schlitzschraubendreher wie
in der Abbildung gezeigt an.
Um eine Beschädigung des Scheibenwi-
scherarms zu vermeiden, schützen Sie die
Spitze des Schraubendrehers mit einem Lappen.
3Schieben Sie das Wischerblatt zur
Seite, um es aus dem Scheibenwi-
scherarm zu entfernen.
Gehen Sie beim Einbau in umgekehrter Rei-
henfolge vor.
QAustausch des Wischereinsatzes
1Ziehen Sie am Wischereinsatz, um
die Klaue des Wischerblatts aus
Austausch des Wischerein-
satzes
Gehen Sie beim Austauschen des
Wischereinsatzes wie nachfolgend
für die einzelnen Scheibenwi-
scher beschrieben vor.
Frontscheibenwischer
A

4947-3. Wartung in Eigenregie

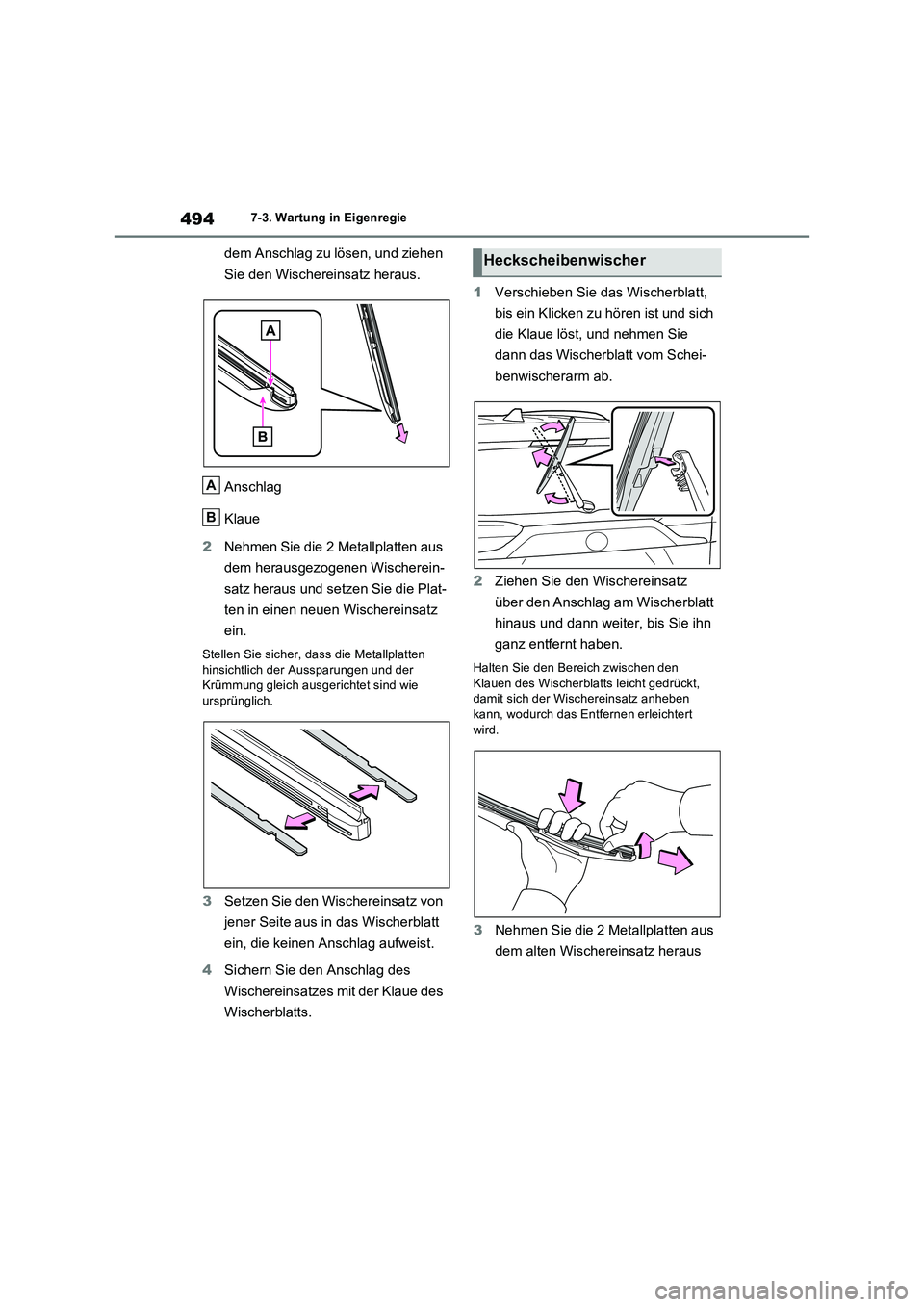

dem Anschlag zu lösen, und ziehen
Sie den Wischereinsatz heraus.
Anschlag
Klaue
2 Nehmen Sie die 2 Metallplatten aus
dem herausgezogenen Wischerein-
satz heraus und setzen Sie die Plat-
ten in einen neuen Wischereinsatz
ein.
Stellen Sie sicher, dass die Metallplatten
hinsichtlich der Aussparungen und der Krümmung gleich ausgerichtet sind wie ursprünglich.
3 Setzen Sie den Wischereinsatz von
jener Seite aus in das Wischerblatt
ein, die keinen Anschlag aufweist.
4 Sichern Sie den Anschlag des
Wischereinsatzes mit der Klaue des
Wischerblatts.
1 Verschieben Sie das Wischerblatt,
bis ein Klicken zu hören ist und sich
die Klaue löst, und nehmen Sie
dann das Wischerblatt vom Schei-
benwischerarm ab.
2 Ziehen Sie den Wischereinsatz
über den Anschlag am Wischerblatt
hinaus und dann weiter, bis Sie ihn
ganz entfernt haben.
Halten Sie den Bereich zwischen den Klauen des Wischerblatts leicht gedrückt, damit sich der Wischereinsatz anheben
kann, wodurch das En tfernen erleichtert wird.
3 Nehmen Sie die 2 Metallplatten aus
dem alten Wischereinsatz heraus
A
B
Heckscheibenwischer

495
7
7-3. Wartung in Eigenregie
Wartung und Pflege

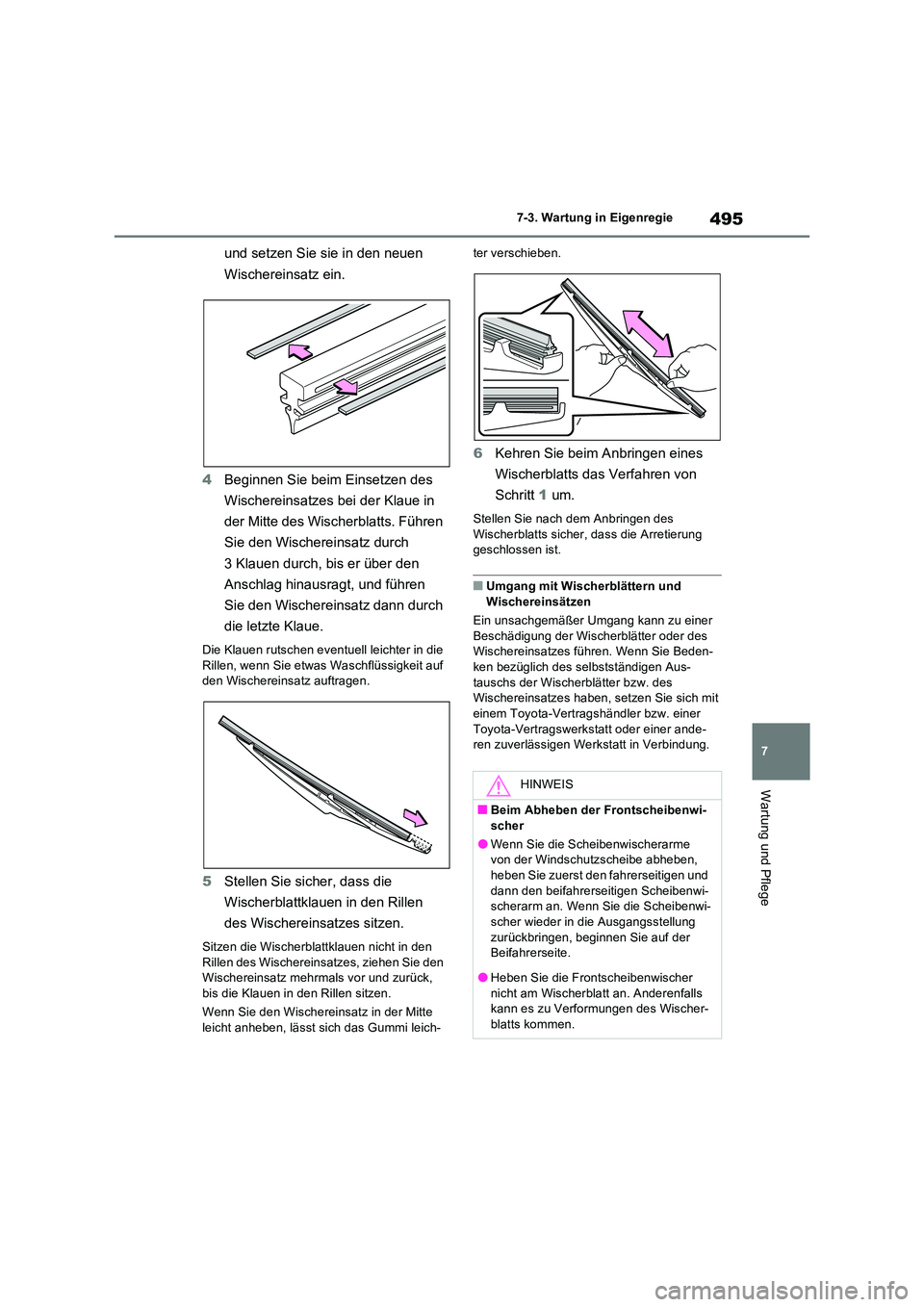

und setzen Sie sie in den neuen
Wischereinsatz ein.
4 Beginnen Sie beim Einsetzen des
Wischereinsatzes bei der Klaue in
der Mitte des Wischerblatts. Führen
Sie den Wischereinsatz durch
3 Klauen durch, bis er über den
Anschlag hinausragt, und führen
Sie den Wischereinsatz dann durch
die letzte Klaue.
Die Klauen rutschen eventuell leichter in die Rillen, wenn Sie etwas Waschflüssigkeit auf den Wischereinsatz auftragen.
5 Stellen Sie sicher, dass die
Wischerblattklauen in den Rillen
des Wischereinsatzes sitzen.
Sitzen die Wischerblattklauen nicht in den
Rillen des Wischereinsatzes, ziehen Sie den Wischereinsatz mehrmals vor und zurück, bis die Klauen in den Rillen sitzen.
Wenn Sie den Wischereinsatz in der Mitte
leicht anheben, lässt sich das Gummi leich-
ter verschieben.
6 Kehren Sie beim Anbringen eines
Wischerblatts das Verfahren von
Schritt 1 um.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arretierung geschlossen ist.
QUmgang mit Wischerblättern und Wischereinsätzen
Ein unsachgemäßer Umgang kann zu einer
Beschädigung der Wischerblätter oder des Wischereinsatzes führen. Wenn Sie Beden-ken bezüglich des selbstständigen Aus-
tauschs der Wischerblätter bzw. des Wischereinsatzes haben, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbindung.
HINWEIS
QBeim Abheben der Frontscheibenwi-scher
OWenn Sie die Scheibenwischerarme von der Windschutzscheibe abheben,
heben Sie zuerst den fahrerseitigen und dann den beifahrerseitigen Scheibenwi-scherarm an. Wenn Sie die Scheibenwi-
scher wieder in die Ausgangsstellung zurückbringen, beginnen Sie auf der Beifahrerseite.
OHeben Sie die Frontscheibenwischer nicht am Wischerblatt an. Anderenfalls kann es zu Verformungen des Wischer-
blatts kommen.

4967-3. Wartung in Eigenregie

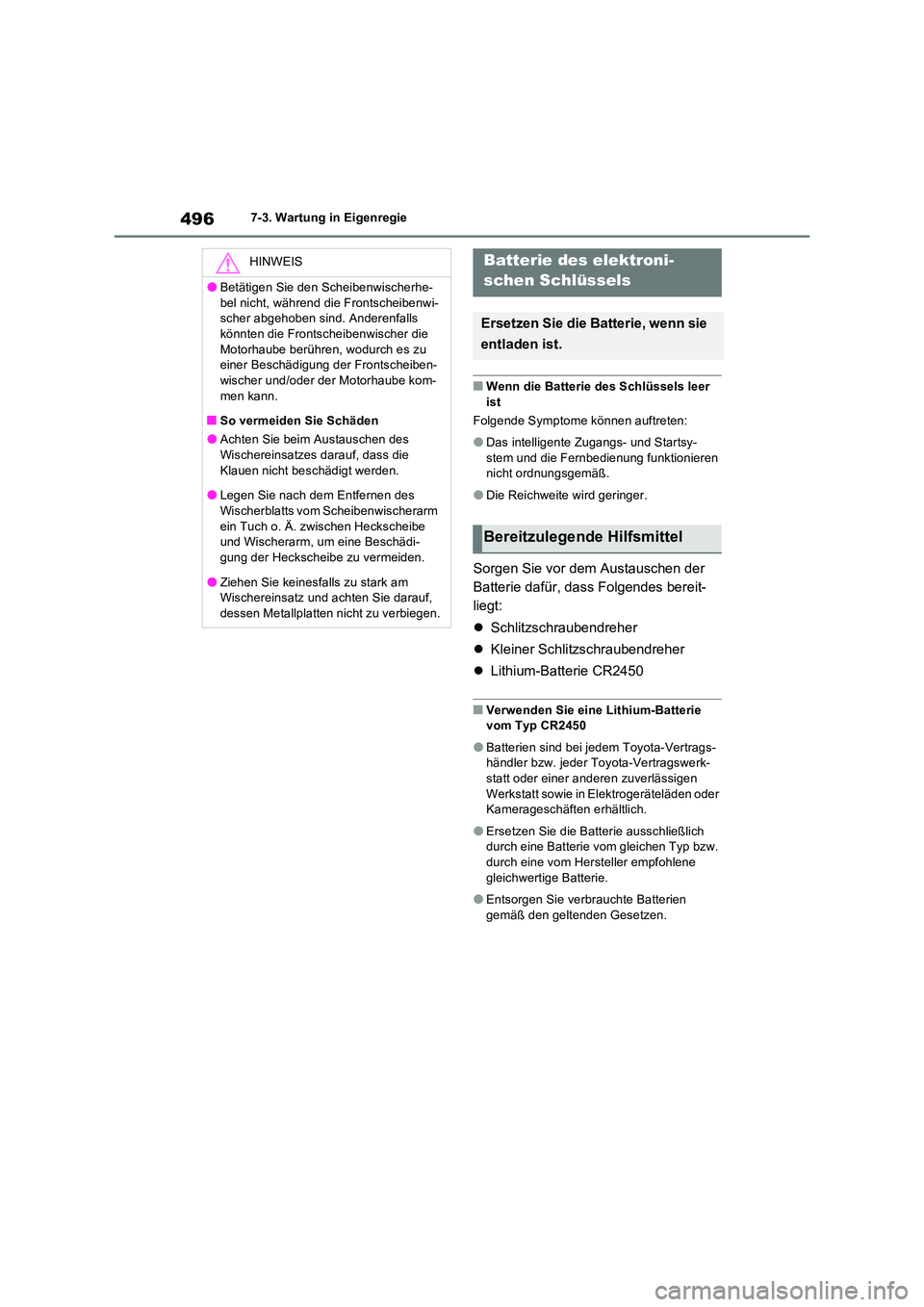

QWenn die Batterie des Schlüssels leer
ist
Folgende Symptome können auftreten:
ODas intelligente Zugangs- und Startsy-
stem und die Fernbedienung funktionieren nicht ordnungsgemäß.
ODie Reichweite wird geringer.
Sorgen Sie vor dem Austauschen der
Batterie dafür, dass Folgendes bereit-
liegt:
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2450
QVerwenden Sie eine Lithium-Batterie vom Typ CR2450
OBatterien sind bei jedem Toyota-Vertrags-händler bzw. jeder Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kamerageschäften erhältlich.
OErsetzen Sie die Batterie ausschließlich durch eine Batterie vom gleichen Typ bzw.
durch eine vom Hersteller empfohlene gleichwertige Batterie.
OEntsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
HINWEIS
OBetätigen Sie den Scheibenwischerhe-
bel nicht, während die Frontscheibenwi- scher abgehoben sind. Anderenfalls könnten die Frontscheibenwischer die
Motorhaube berühren, wodurch es zu einer Beschädigung der Frontscheiben-wischer und/oder der Motorhaube kom-
men kann.
QSo vermeiden Sie Schäden
OAchten Sie beim Austauschen des Wischereinsatzes darauf, dass die
Klauen nicht beschädigt werden.
OLegen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm
ein Tuch o. Ä. zwischen Heckscheibe und Wischerarm, um eine Beschädi-gung der Heckscheibe zu vermeiden.
OZiehen Sie keinesfalls zu stark am Wischereinsatz und achten Sie darauf, dessen Metallplatten nicht zu verbiegen.
Batterie des elektroni-
schen Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Bereitzulegende Hilfsmittel

497
7
7-3. Wartung in Eigenregie
Wartung und Pflege

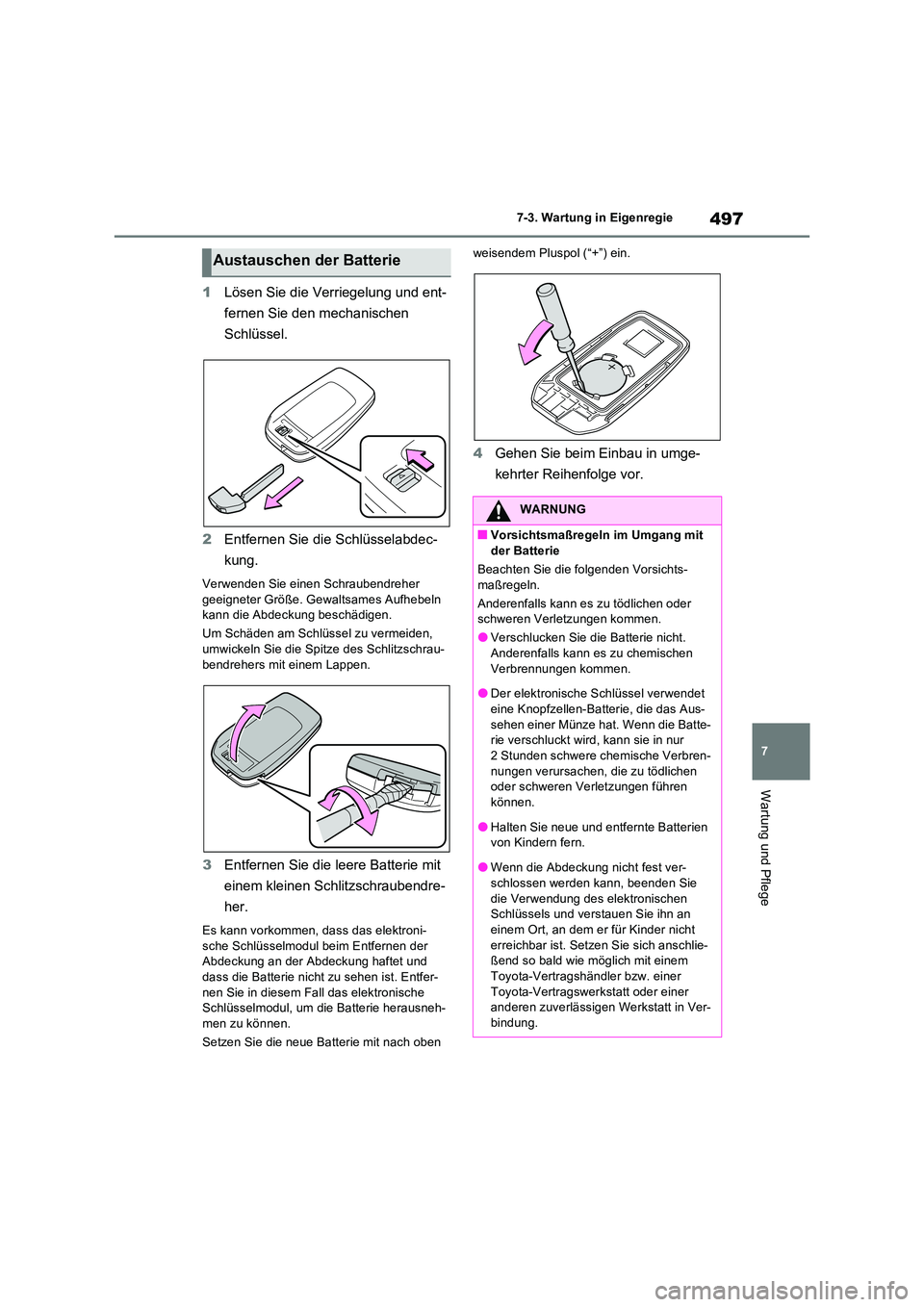

1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher geeigneter Größe. Gewaltsames Aufhebeln kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Es kann vorkommen, dass das elektroni- sche Schlüsselmodul beim Entfernen der Abdeckung an der Abdeckung haftet und
dass die Batterie nicht zu sehen ist. Entfer- nen Sie in diesem Fall das elektronische Schlüsselmodul, um die Batterie herausneh-
men zu können.
Setzen Sie die neue Batterie mit nach oben
weisendem Pluspol (“+”) ein.
4 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Austauschen der Batterie
WARNUNG
QVorsichtsmaßregeln im Umgang mit
der Batterie
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OVerschlucken Sie die Batterie nicht.
Anderenfalls kann es zu chemischen Verbrennungen kommen.
ODer elektronische Schlüssel verwendet
eine Knopfzellen-Batterie, die das Aus- sehen einer Münze hat. Wenn die Batte-rie verschluckt wird, kann sie in nur
2 Stunden schwere chemische Verbren- nungen verursachen, die zu tödlichen oder schweren Verletzungen führen
können.
OHalten Sie neue und entfernte Batterien von Kindern fern.
OWenn die Abdeckung nicht fest ver-schlossen werden kann, beenden Sie
die Verwendung des elektronischen Schlüssels und verstauen Sie ihn an einem Ort, an dem er für Kinder nicht
erreichbar ist. Setzen Sie sich anschlie- ßend so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-bindung.

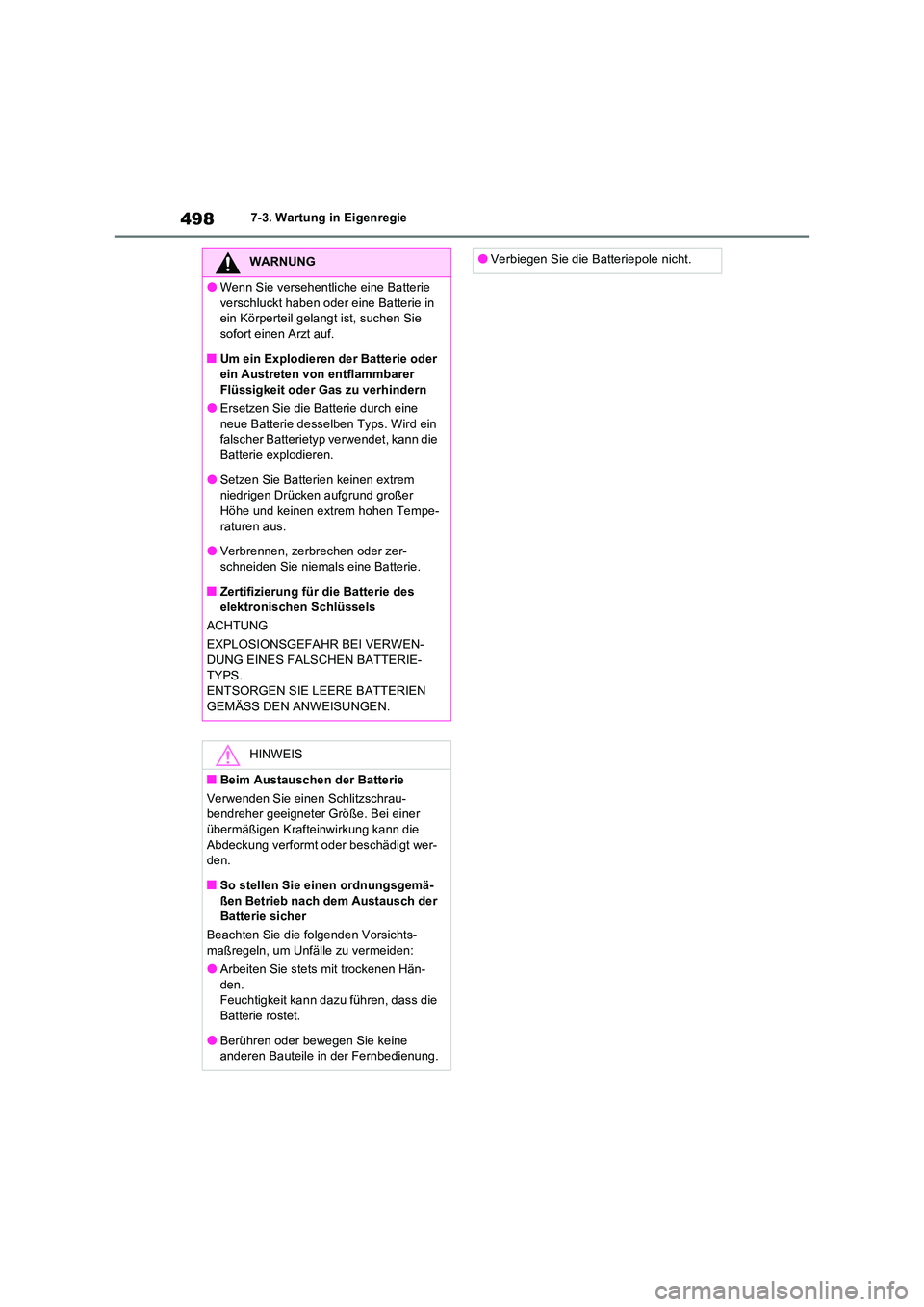

4987-3. Wartung in Eigenregie
WARNUNG
OWenn Sie versehentliche eine Batterie
verschluckt haben oder eine Batterie in ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
QUm ein Explodieren der Batterie oder ein Austreten von entflammbarer Flüssigkeit oder Gas zu verhindern
OErsetzen Sie die Batterie durch eine
neue Batterie desselben Typs. Wird ein falscher Batterietyp verwendet, kann die Batterie explodieren.
OSetzen Sie Batterien keinen extrem niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Tempe-
raturen aus.
OVerbrennen, zerbrechen oder zer- schneiden Sie niemals eine Batterie.
QZertifizierung für die Batterie des elektronischen Schlüssels
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWEN- DUNG EINES FALSCHEN BATTERIE-
TYPS. ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
QBeim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau- bendreher geeigneter Größe. Bei einer übermäßigen Krafteinwirkung kann die
Abdeckung verformt oder beschädigt wer- den.
QSo stellen Sie einen ordnungsgemä-
ßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichts- maßregeln, um Unfälle zu vermeiden:
OArbeiten Sie stets mit trockenen Hän-
den. Feuchtigkeit kann dazu führen, dass die Batterie rostet.
OBerühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
OVerbiegen Sie die Batteriepole nicht.
