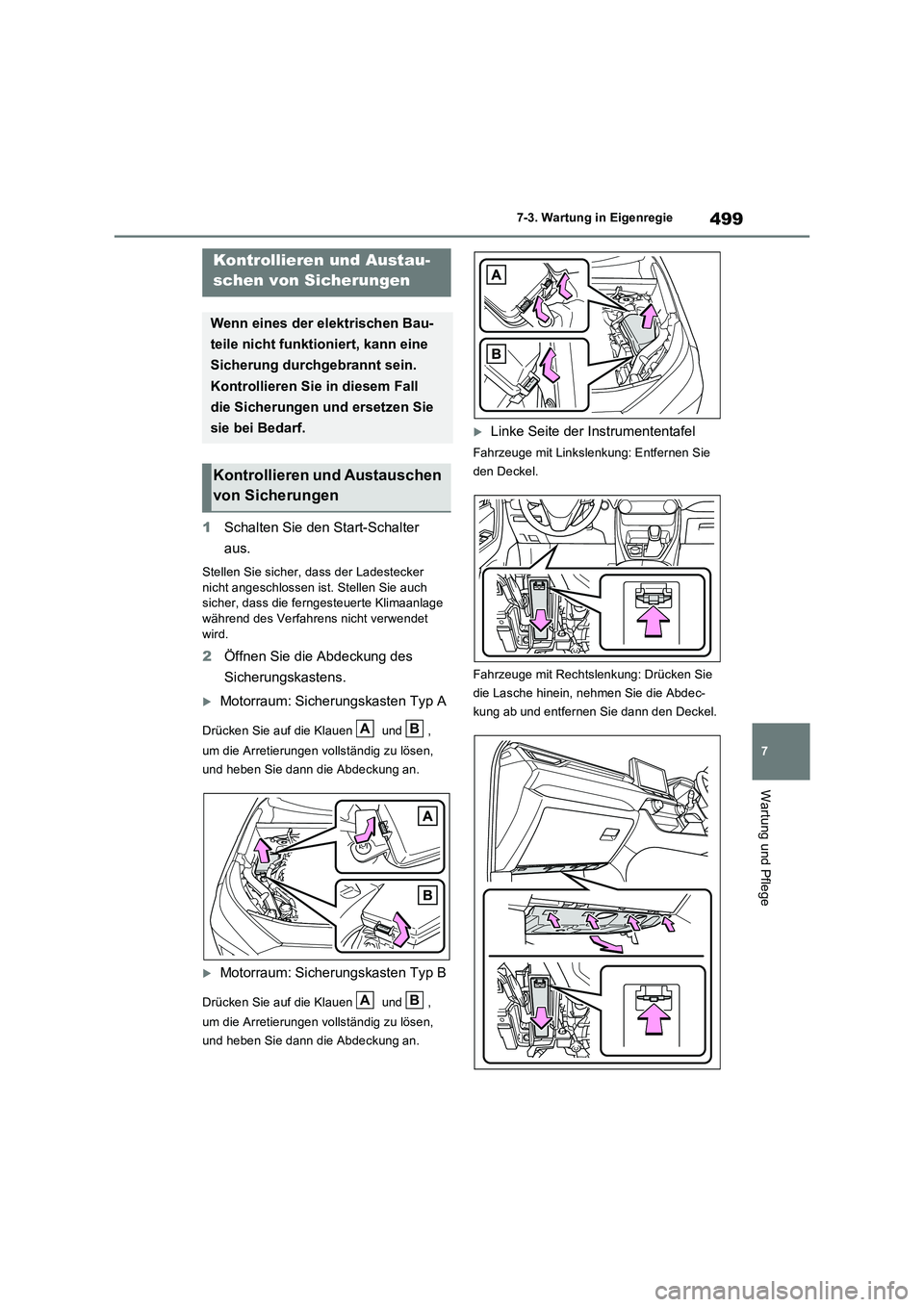

TOYOTA RAV4 PLUG-IN HYBRID 2022 Betriebsanleitungen (in German)

499
7 7-3. Wartung in Eigenregie
Wartung und Pflege
1Schalten Sie den Start-Schalter
aus.
Stellen Sie sicher, dass der Ladestecker
nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage
während des Verfahrens nicht verwendet
wird.
2Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Motorraum: Sicherungskasten Typ B
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Linke Seite der Instrumententafel
Fahrzeuge mit Linkslenkung: Entfernen Sie
den Deckel.
Fahrzeuge mit Rechtslenkung: Drücken Sie
die Lasche hinein, nehmen Sie die Abdec-
kung ab und entfernen Sie dann den Deckel.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austauschen
von Sicherungen
AB
AB

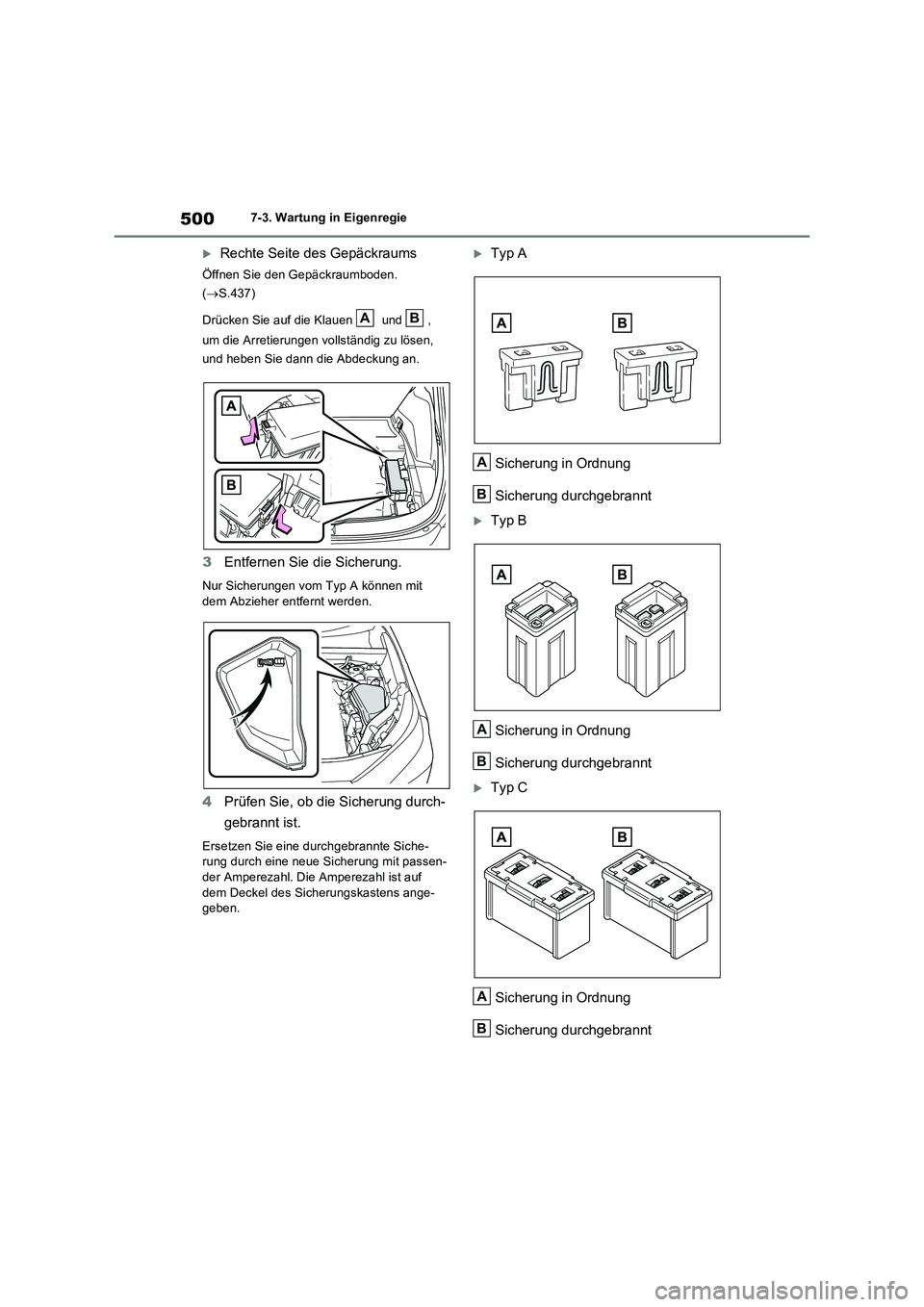

5007-3. Wartung in Eigenregie
Rechte Seite des Gepäckraums
Öffnen Sie den Gepäckraumboden.
(S.437)
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf
dem Deckel des Sicherungskastens ange-
geben.
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
AB
A
B
A
B
A
B

501
7
7-3. Wartung in Eigenregie
Wartung und Pflege

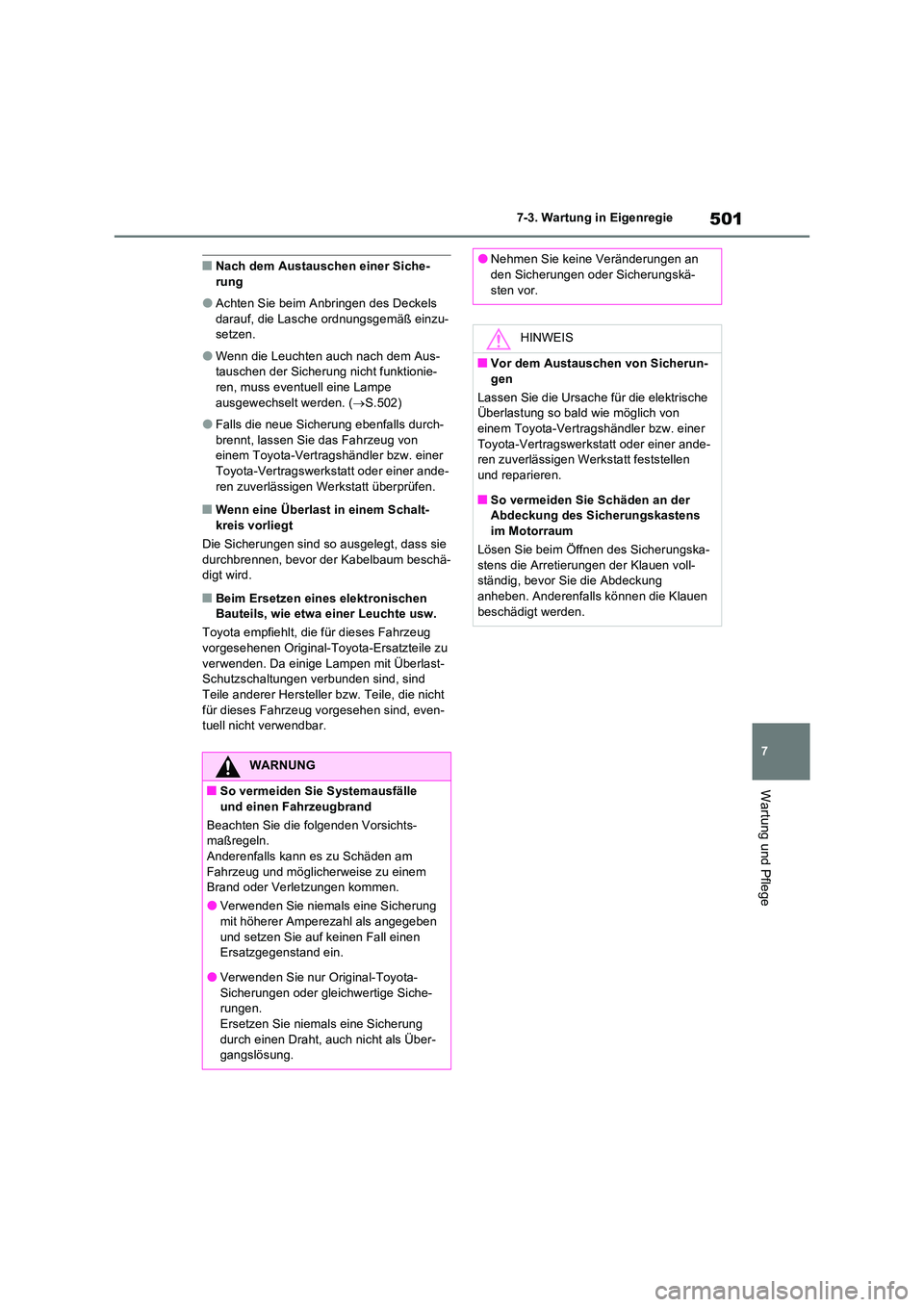

QNach dem Austauschen einer Siche- rung
OAchten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-setzen.
OWenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden. ( S.502)
OFalls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
QWenn eine Überlast in einem Schalt-kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie
durchbrennen, bevor de r Kabelbaum beschä- digt wird.
QBeim Ersetzen eines elektronischen Bauteils, wie etwa einer Leuchte usw.
Toyota empfiehlt, die für dieses Fahrzeug
vorgesehenen Original-Toyota-Ersatzteile zu verwenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind
Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, even-tuell nicht verwendbar.
WARNUNG
QSo vermeiden Sie Systemausfälle und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
OVerwenden Sie niemals eine Sicherung
mit höherer Amperezahl als angegeben und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
OVerwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Siche-rungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Über-gangslösung.
ONehmen Sie keine Veränderungen an den Sicherungen oder Sicherungskä-
sten vor.
HINWEIS
QVor dem Austauschen von Sicherun- gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt feststellen
und reparieren.
QSo vermeiden Sie Schäden an der Abdeckung des Sicherungskastens
im Motorraum
Lösen Sie beim Öffnen des Sicherungska- stens die Arretierungen der Klauen voll-ständig, bevor Sie die Abdeckung
anheben. Anderenfalls können die Klauen beschädigt werden.

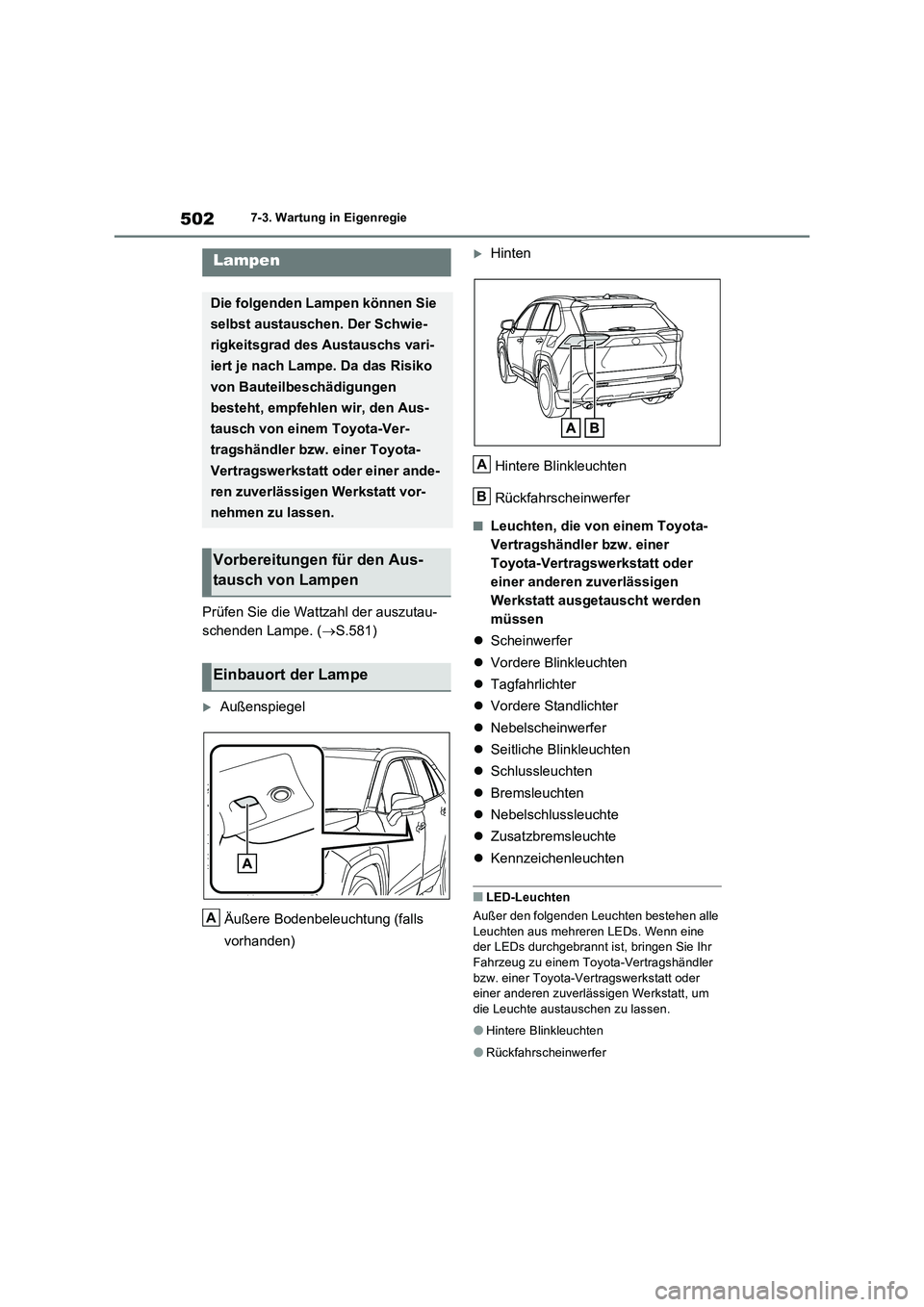

5027-3. Wartung in Eigenregie
Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.581)
Außenspiegel
Äußere Bodenbeleuchtung (falls
vorhanden)
Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
QLeuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Vordere Blinkleuchten
 Tagfahrlichter
 Vordere Standlichter
 Nebelscheinwerfer
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte
 Zusatzbremsleuchte
 Kennzeichenleuchten
QLED-Leuchten
Außer den folgenden Leuchten bestehen alle Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um
die Leuchte austauschen zu lassen.
OHintere Blinkleuchten
ORückfahrscheinwerfer
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A
A
B

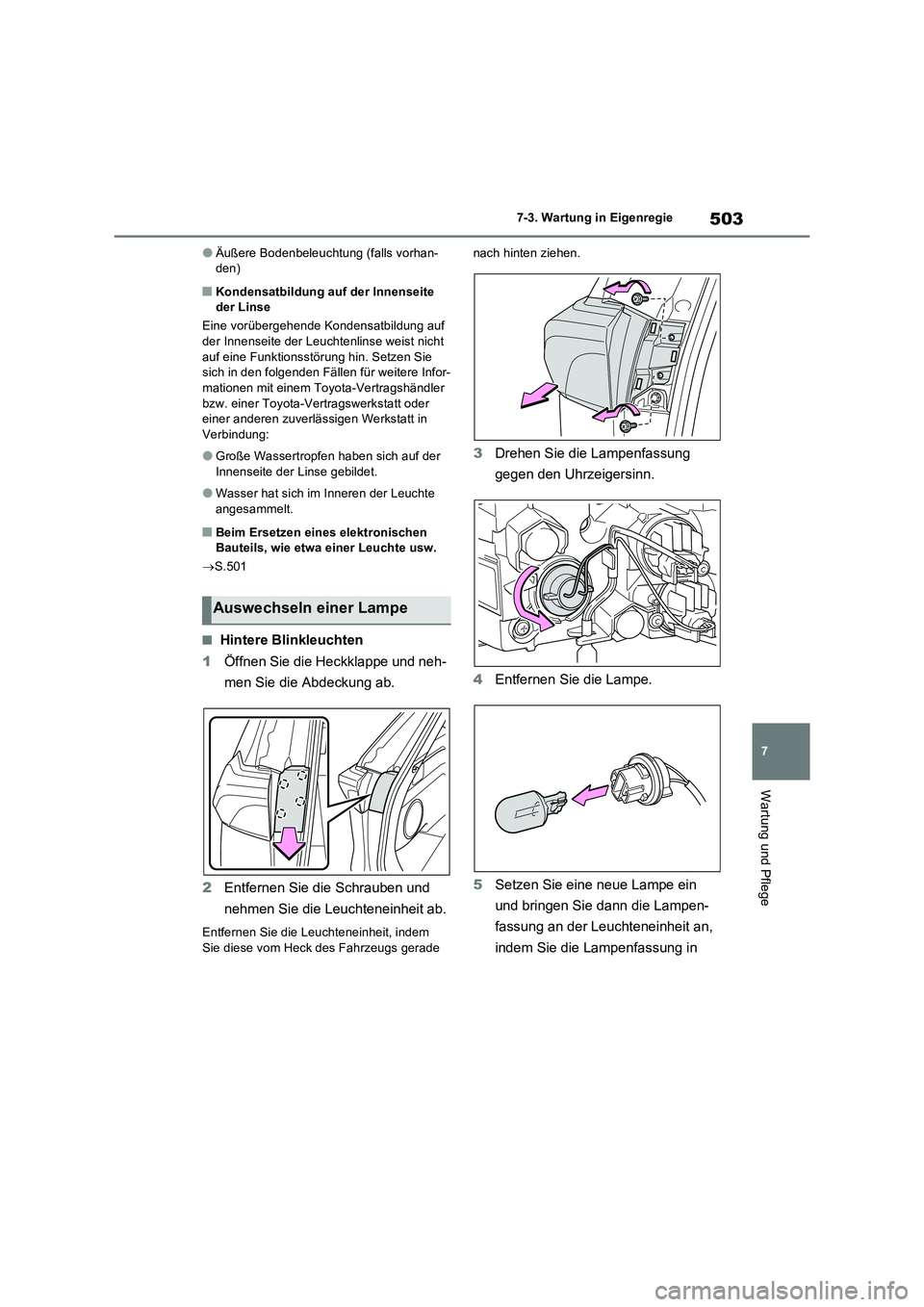

503
7 7-3. Wartung in Eigenregie
Wartung und Pflege
OÄußere Bodenbeleuchtung (falls vorhan-
den)
QKondensatbildung auf der Innenseite
der Linse
Eine vorübergehende Kondensatbildung auf
der Innenseite der Leuchtenlinse weist nicht
auf eine Funktionsstörung hin. Setzen Sie
sich in den folgenden Fällen für weitere Infor-
mationen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung:
OGroße Wassertropfen haben sich auf der
Innenseite der Linse gebildet.
OWasser hat sich im Inneren der Leuchte
angesammelt.
QBeim Ersetzen eines elektronischen
Bauteils, wie etwa einer Leuchte usw.
S.501
QHintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Schrauben und
nehmen Sie die Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
Auswechseln einer Lampe

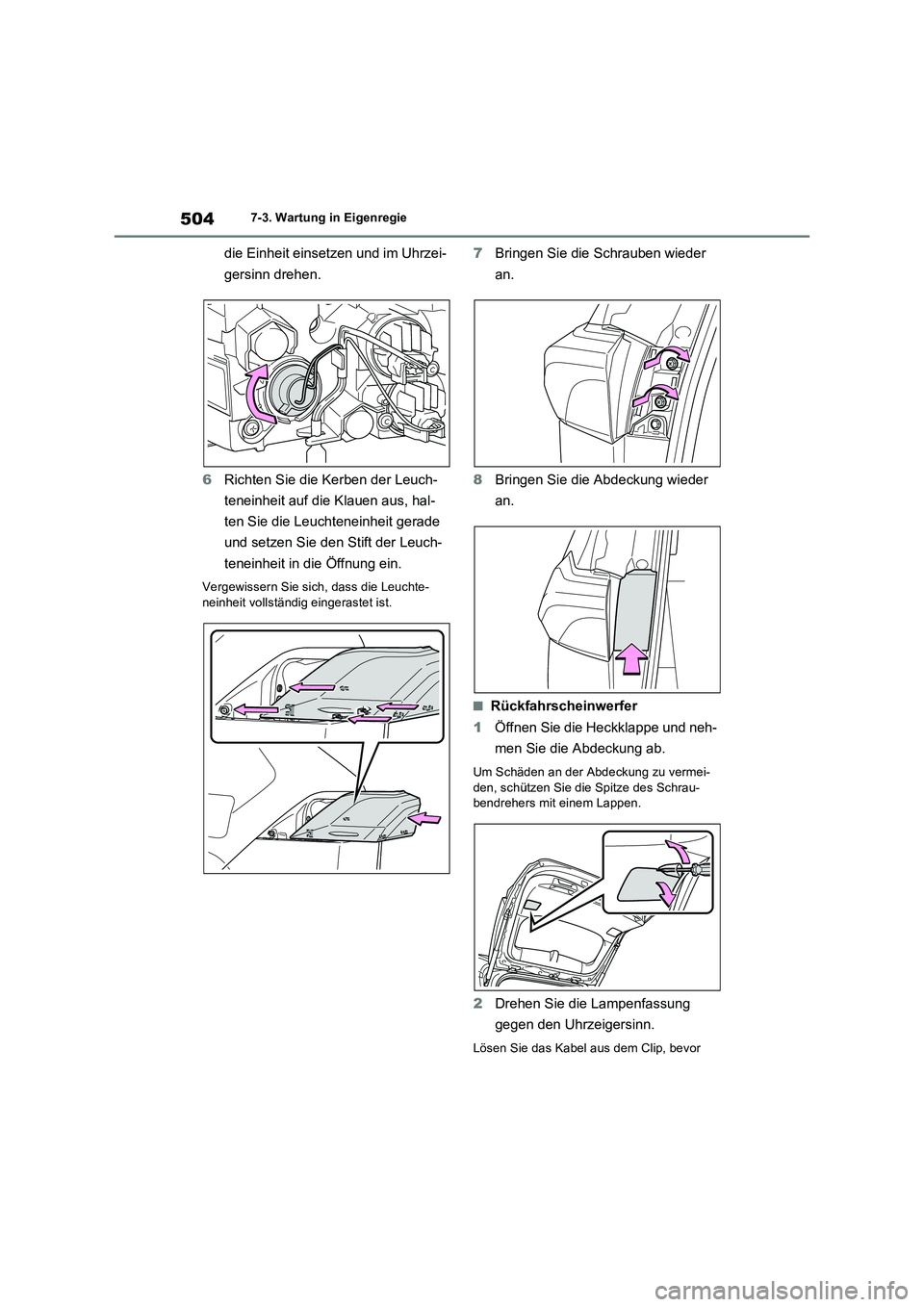

5047-3. Wartung in Eigenregie
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-
neinheit vollständig eingerastet ist.
7Bringen Sie die Schrauben wieder
an.
8Bringen Sie die Abdeckung wieder
an.
QRückfahrscheinwerfer
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
Um Schäden an der Abdeckung zu vermei-
den, schützen Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor

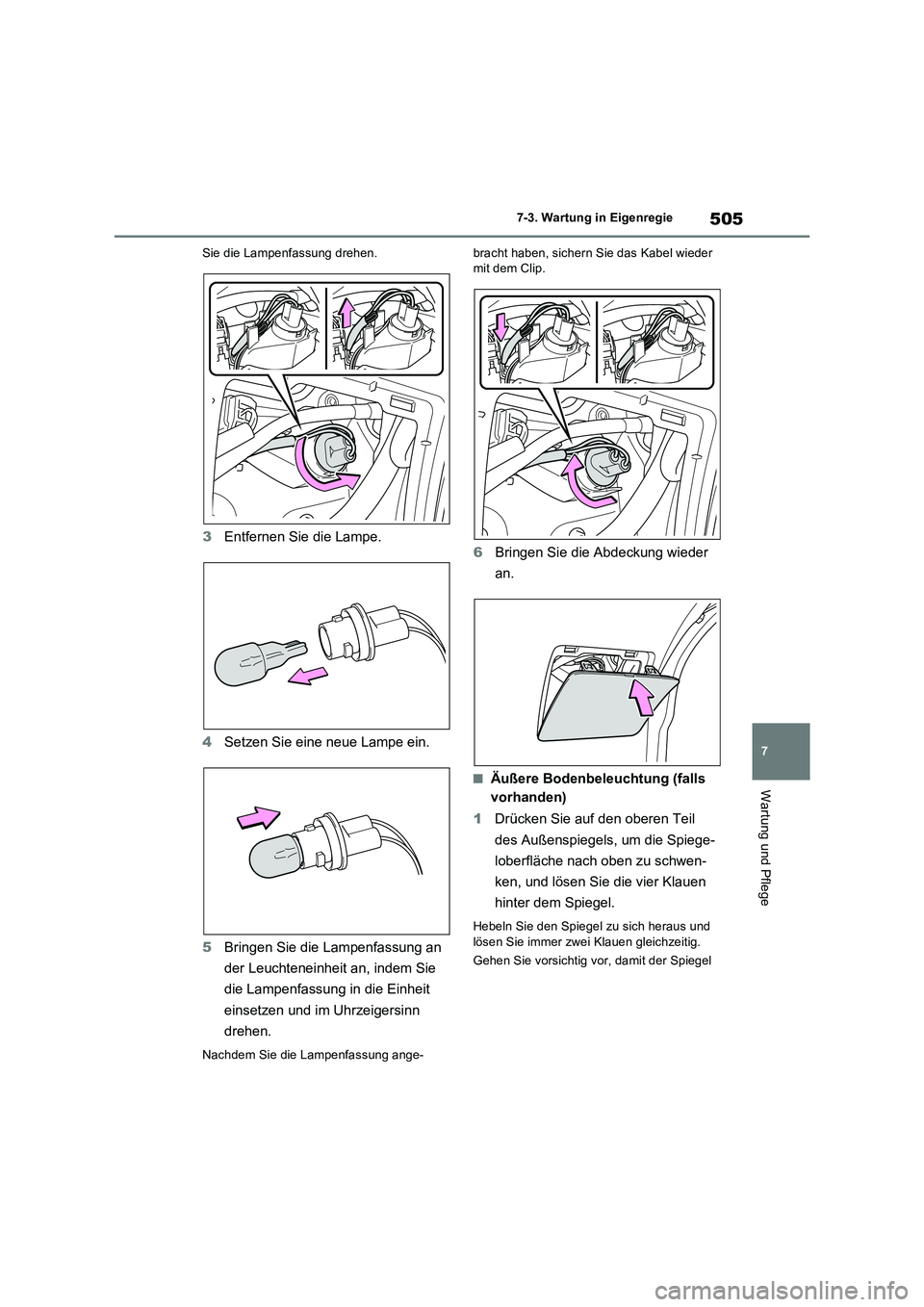

505
7 7-3. Wartung in Eigenregie
Wartung und Pflege
Sie die Lampenfassung drehen.
3Entfernen Sie die Lampe.
4Setzen Sie eine neue Lampe ein.
5Bringen Sie die Lampenfassung an
der Leuchteneinheit an, indem Sie
die Lampenfassung in die Einheit
einsetzen und im Uhrzeigersinn
drehen.
Nachdem Sie die Lampenfassung ange-bracht haben, sichern Sie das Kabel wieder
mit dem Clip.
6Bringen Sie die Abdeckung wieder
an.
QÄußere Bodenbeleuchtung (falls
vorhanden)
1Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spiege-
loberfläche nach oben zu schwen-
ken, und lösen Sie die vier Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus und
lösen Sie immer zwei Klauen gleichzeitig.
Gehen Sie vorsichtig vor, damit der Spiegel

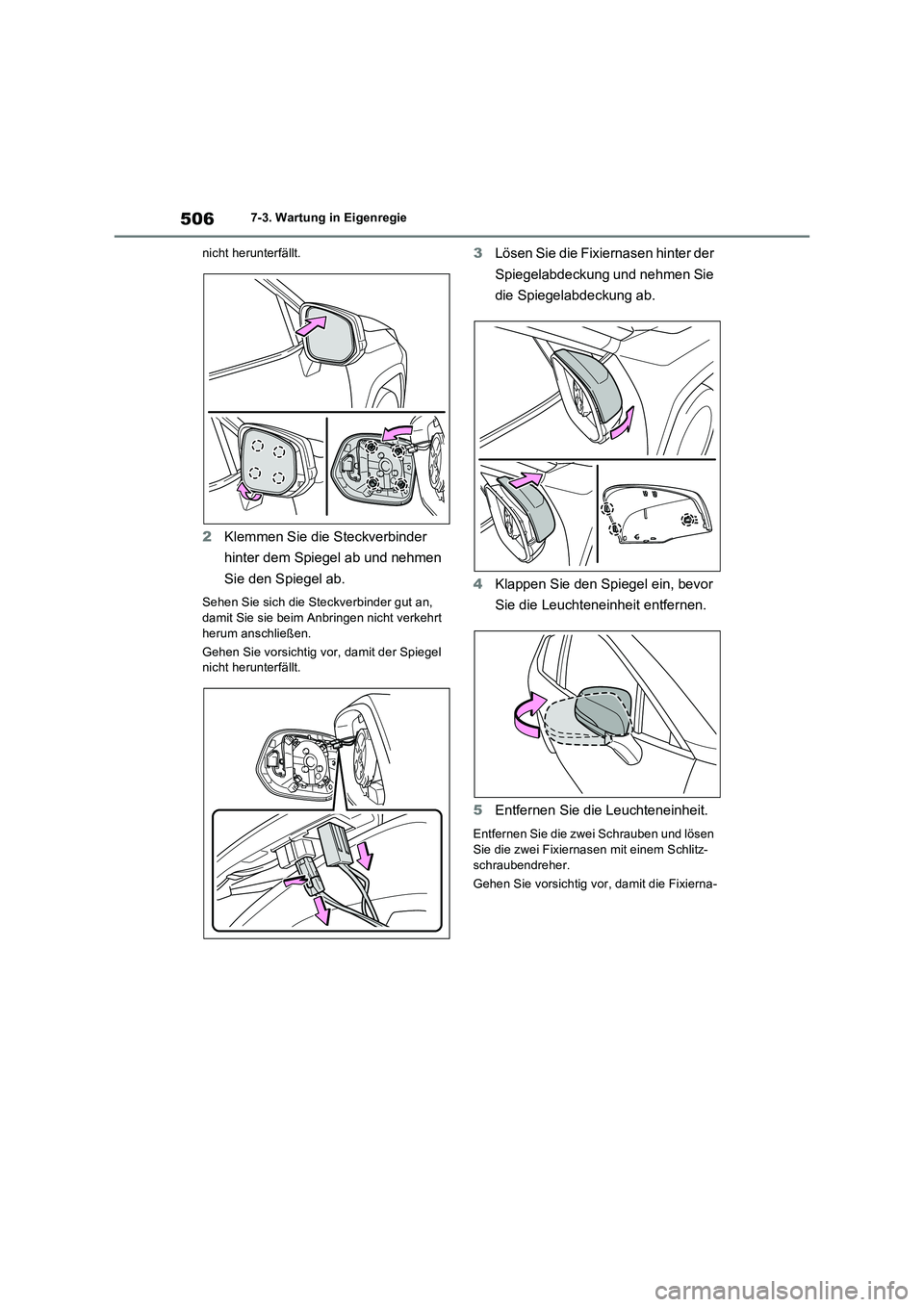

5067-3. Wartung in Eigenregie
nicht herunterfällt.
2Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und nehmen
Sie den Spiegel ab.
Sehen Sie sich die Steckverbinder gut an,
damit Sie sie beim Anbringen nicht verkehrt
herum anschließen.
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
3Lösen Sie die Fixiernasen hinter der
Spiegelabdeckung und nehmen Sie
die Spiegelabdeckung ab.
4Klappen Sie den Spiegel ein, bevor
Sie die Leuchteneinheit entfernen.
5Entfernen Sie die Leuchteneinheit.
Entfernen Sie die zwei Schrauben und lösen
Sie die zwei Fixiernasen mit einem Schlitz-
schraubendreher.
Gehen Sie vorsichtig vor, damit die Fixierna-

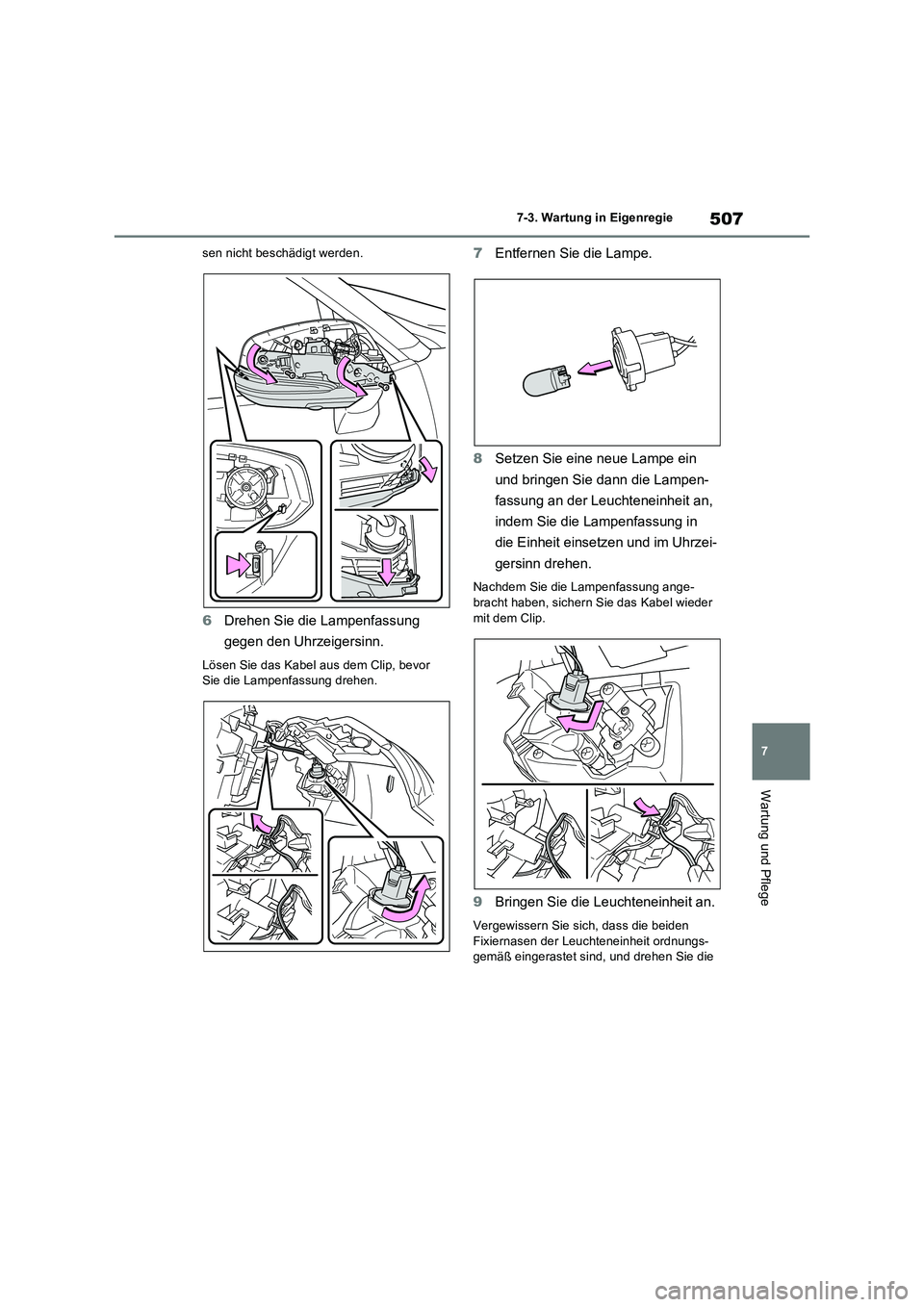

507
7 7-3. Wartung in Eigenregie
Wartung und Pflege
sen nicht beschädigt werden.
6Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor
Sie die Lampenfassung drehen.
7Entfernen Sie die Lampe.
8Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder
mit dem Clip.
9Bringen Sie die Leuchteneinheit an.
Vergewissern Sie sich, dass die beiden
Fixiernasen der Leuchteneinheit ordnungs-
gemäß eingerastet sind, und drehen Sie die

5087-3. Wartung in Eigenregie
beiden Schrauben hinein.
10Klappen Sie den Spiegel aus.
11Bringen Sie die Spiegelabdeckung
an.12Schließen Sie die Steckverbinder
des Spiegels wieder an.
13Richten Sie die Klauen korrekt aus
und befestigen Sie den Spiegel,
indem Sie die diagonal gegenüber-
liegenden Klauenpaare in der richti-
gen Reihenfolge einrasten lassen.
Drücken Sie die Klauen in der in der Abbil-
dung gezeigten Reihenfolge ein, bis Sie ein
Klicken hören.
Ist kein Klicken zu hören, drücken Sie die
Klauen nicht gewaltsam hinein. Nehmen Sie
stattdessen den Spiegel wieder ab und prü-
fen Sie, ob die Klauen korrekt aufeinander
ausgerichtet sind.
