TOYOTA RAV4 PLUG-IN HYBRID 2022 Betriebsanleitungen (in German)

529
8

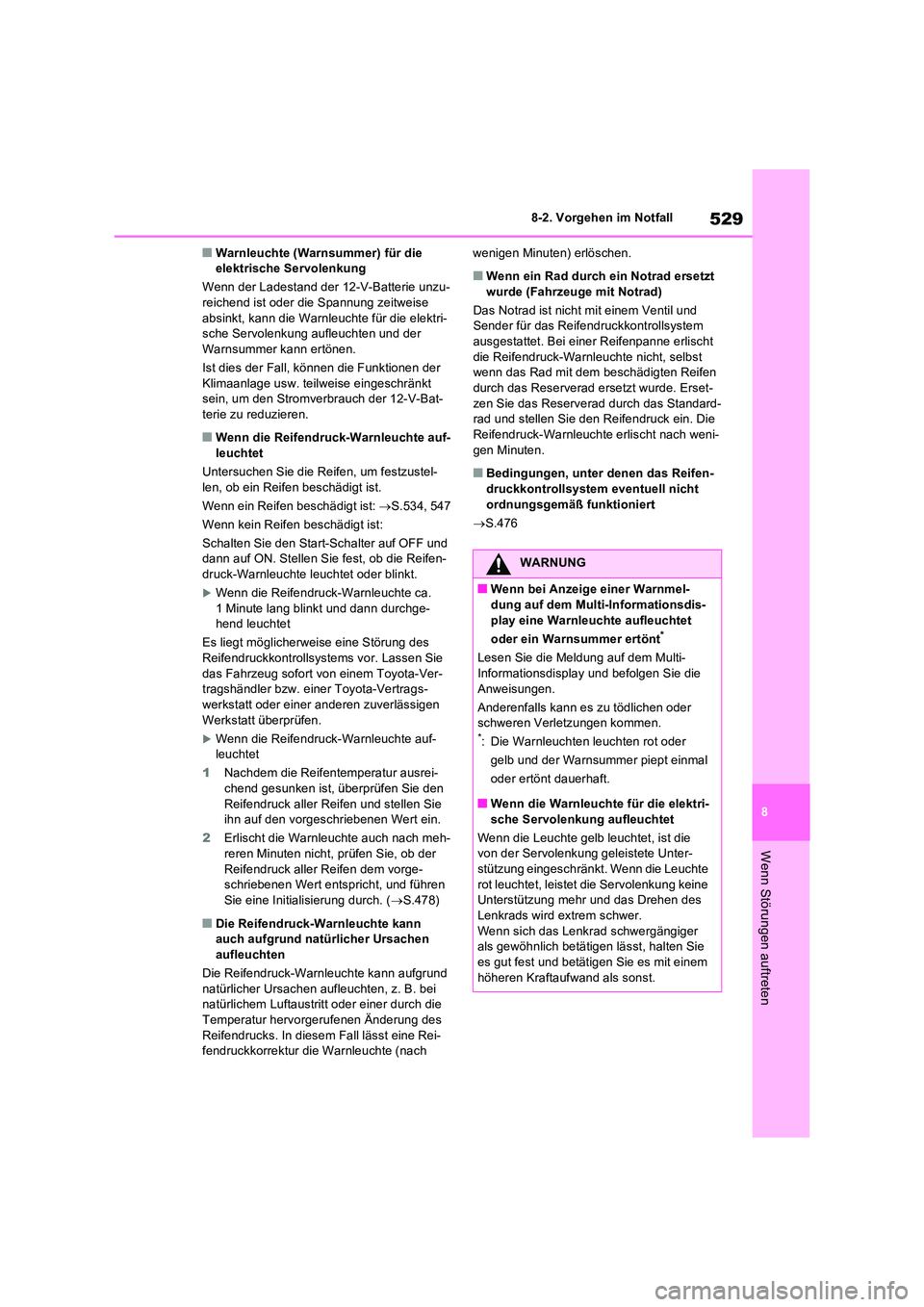

8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QWarnleuchte (Warnsummer) für die elektrische Servolenkung
Wenn der Ladestand der 12-V-Batterie unzu- reichend ist oder die Spannung zeitweise
absinkt, kann die Warnleuchte für die elektri- sche Servolenkung aufleuchten und der Warnsummer kann ertönen.
Ist dies der Fall, können die Funktionen der
Klimaanlage usw. teilweise eingeschränkt sein, um den Stromverbrauch der 12-V-Bat-terie zu reduzieren.
QWenn die Reifendruck-Warnleuchte auf-
leuchtet
Untersuchen Sie die Reifen, um festzustel- len, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.534, 547
Wenn kein Reifen beschädigt ist:
Schalten Sie den Start-Schalter auf OFF und dann auf ON. Stellen Sie fest, ob die Reifen-
druck-Warnleuchte leuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca. 1 Minute lang blinkt und dann durchge-hend leuchtet
Es liegt möglicherweise eine Störung des
Reifendruckkontrollsystems vor. Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Wenn die Reifendruck-Warnleuchte auf-leuchtet
1 Nachdem die Reifentemperatur ausrei-
chend gesunken ist, überprüfen Sie den Reifendruck aller Reifen und stellen Sie ihn auf den vorgeschriebenen Wert ein.
2 Erlischt die Warnleuchte auch nach meh-
reren Minuten nicht, prüfen Sie, ob der Reifendruck aller Reifen dem vorge-schriebenen Wert entspricht, und führen
Sie eine Initialisierung durch. ( S.478)
QDie Reifendruck-Warnleuchte kann auch aufgrund natürlicher Ursachen aufleuchten
Die Reifendruck-Warnleuchte kann aufgrund
natürlicher Ursachen aufleuchten, z. B. bei natürlichem Luftaustritt oder einer durch die Temperatur hervor gerufenen Änderung des
Reifendrucks. In diesem Fall lässt eine Rei- fendruckkorrektur die Warnleuchte (nach
wenigen Minuten) erlöschen.
QWenn ein Rad durch ein Notrad ersetzt wurde (Fahrzeuge mit Notrad)
Das Notrad ist nicht mit einem Ventil und Sender für das Reifendruckkontrollsystem
ausgestattet. Bei einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, selbst wenn das Rad mit dem beschädigten Reifen
durch das Reserverad ersetzt wurde. Erset- zen Sie das Reserverad durch das Standard-rad und stellen Sie den Reifendruck ein. Die
Reifendruck-Warnleuchte erlischt nach weni- gen Minuten.
QBedingungen, unter denen das Reifen-druckkontrollsystem eventuell nicht
ordnungsgemäß funktioniert
 S.476
WARNUNG
QWenn bei Anzeige einer Warnmel-
dung auf dem Multi-Informationsdis- play eine Warnleuchte aufleuchtet
oder ein Warnsummer ertönt*
Lesen Sie die Meldung auf dem Multi- Informationsdisplay und befolgen Sie die
Anweisungen.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.*: Die Warnleuchten leuchten rot oder
gelb und der Warnsummer piept einmal
oder ertönt dauerhaft.
QWenn die Warnleuchte für die elektri-
sche Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die von der Servolenkung geleistete Unter-stützung eingeschränkt. Wenn die Leuchte
rot leuchtet, leistet die Servolenkung keine Unterstützung mehr und das Drehen des Lenkrads wird extrem schwer.
Wenn sich das Lenkrad schwergängiger als gewöhnlich betätigen lässt, halten Sie es gut fest und betätigen Sie es mit einem
höheren Kraftaufwand als sonst.

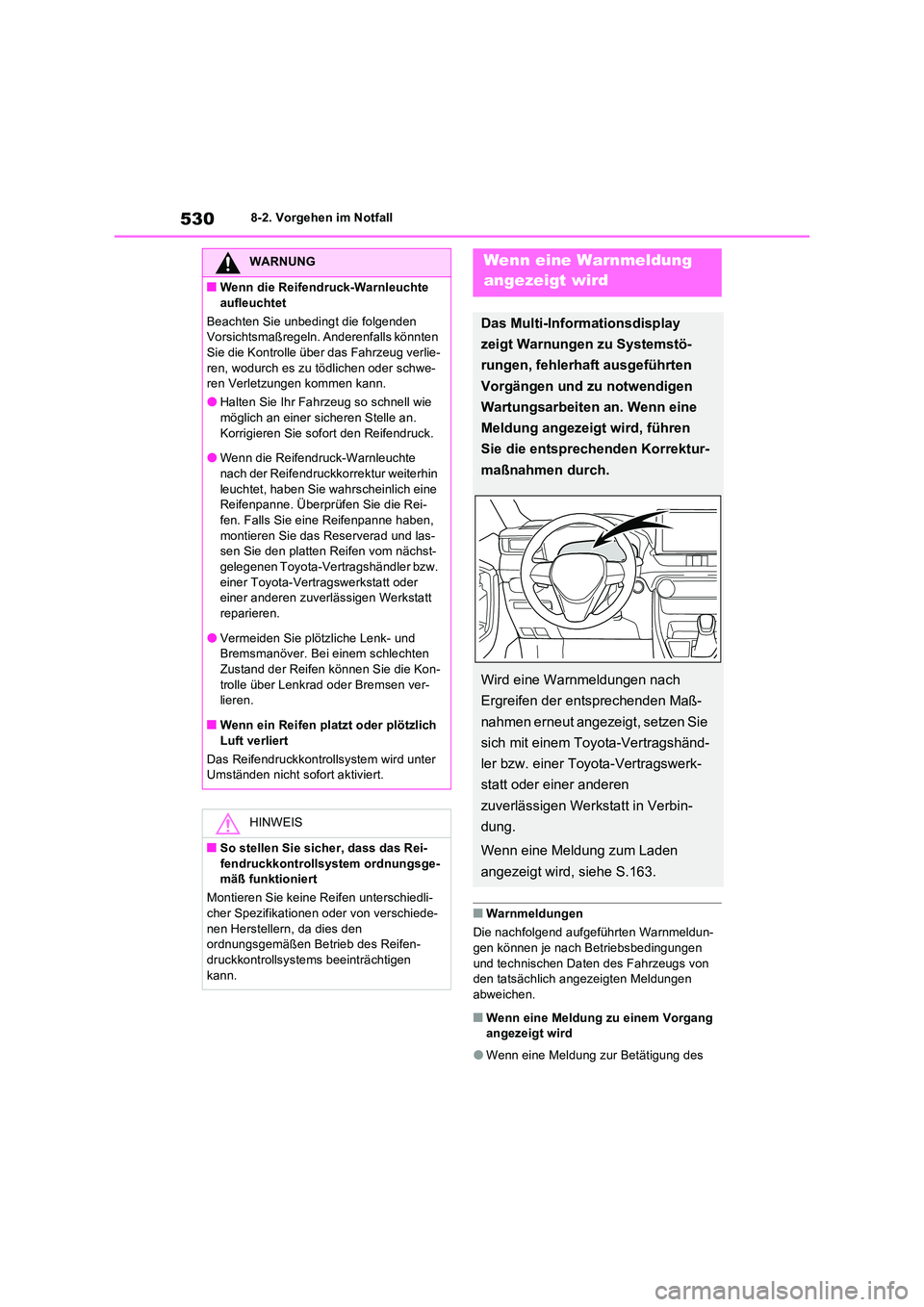

5308-2. Vorgehen im Notfall
QWarnmeldungen
Die nachfolgend aufgeführten Warnmeldun-
gen können je nach Betriebsbedingungen und technischen Daten des Fahrzeugs von den tatsächlich angezeigten Meldungen
abweichen.
QWenn eine Meldung zu einem Vorgang angezeigt wird
OWenn eine Meldung zur Betätigung des
WARNUNG
QWenn die Reifendruck-Warnleuchte
aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlie-
ren, wodurch es zu tödlichen oder schwe- ren Verletzungen kommen kann.
OHalten Sie Ihr Fahrzeug so schnell wie möglich an einer sicheren Stelle an.
Korrigieren Sie sofort den Reifendruck.
OWenn die Reifendruck-Warnleuchte nach der Reifendruckkorrektur weiterhin
leuchtet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Rei-fen. Falls Sie eine Reifenpanne haben,
montieren Sie das Reserverad und las- sen Sie den platten Reifen vom nächst-gelegenen Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt reparieren.
OVermeiden Sie plötzliche Lenk- und Bremsmanöver. Bei einem schlechten Zustand der Reifen können Sie die Kon-
trolle über Lenkrad oder Bremsen ver- lieren.
QWenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruckkontrollsystem wird unter Umständen nicht sofort aktiviert.
HINWEIS
QSo stellen Sie sicher, dass das Rei-
fendruckkontrollsystem ordnungsge- mäß funktioniert
Montieren Sie keine Reifen unterschiedli- cher Spezifikationen oder von verschiede-
nen Herstellern, da dies den ordnungsgemäßen Betrieb des Reifen-druckkontrollsystems beeinträchtigen
kann.
Wenn eine Warnmeldung
angezeigt wird
Das Multi-Informationsdisplay
zeigt Warnungen zu Systemstö-
rungen, fehlerhaft ausgeführten
Vorgängen und zu notwendigen
Wartungsarbeiten an. Wenn eine
Meldung angezeigt wird, führen
Sie die entsprechenden Korrektur-
maßnahmen durch.
Wird eine Warnmeldungen nach
Ergreifen der entsprechenden Maß-
nahmen erneut angezeigt, setzen Sie
sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in Verbin-
dung.
Wenn eine Meldung zum Laden
angezeigt wird, siehe S.163.

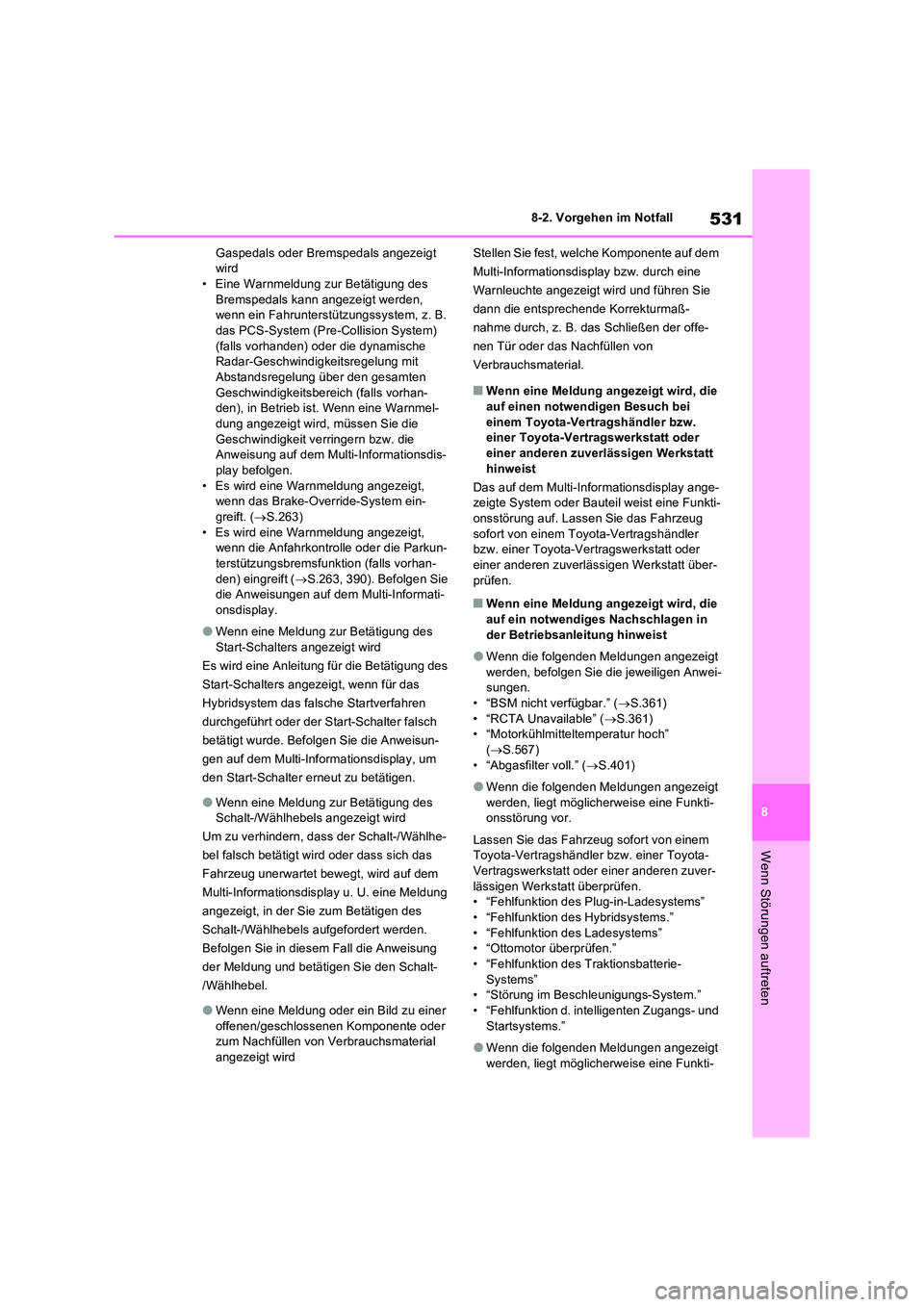

531
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Gaspedals oder Bremspedals angezeigt wird• Eine Warnmeldung zur Betätigung des
Bremspedals kann angezeigt werden, wenn ein Fahrunterstützungssystem, z. B. das PCS-System (Pre-Collision System)
(falls vorhanden) oder die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich (falls vorhan- den), in Betrieb ist. Wenn eine Warnmel-dung angezeigt wird, müssen Sie die
Geschwindigkeit verringern bzw. die Anweisung auf dem Multi-Informationsdis-play befolgen.
• Es wird eine Warnmeldung angezeigt, wenn das Brake-Override-System ein-greift. ( S.263)
• Es wird eine Warnmeldung angezeigt, wenn die Anfahrkontrolle oder die Parkun-terstützungsbremsfunktion (falls vorhan-
den) eingreift ( S.263, 390). Befolgen Sie die Anweisungen auf dem Multi-Informati-onsdisplay.
OWenn eine Meldung zur Betätigung des Start-Schalters angezeigt wird
Es wird eine Anleitung für die Betätigung des
Start-Schalters angezeigt, wenn für das
Hybridsystem das falsche Startverfahren
durchgeführt oder der Start-Schalter falsch
betätigt wurde. Befolgen Sie die Anweisun-
gen auf dem Multi-Informationsdisplay, um
den Start-Schalter erneut zu betätigen.
OWenn eine Meldung zur Betätigung des Schalt-/Wählhebels angezeigt wird
Um zu verhindern, dass der Schalt-/Wählhe-
bel falsch betätigt wird oder dass sich das
Fahrzeug unerwartet bewegt, wird auf dem
Multi-Informationsdisplay u. U. eine Meldung
angezeigt, in der Sie zum Betätigen des
Schalt-/Wählhebels aufgefordert werden.
Befolgen Sie in diesem Fall die Anweisung
der Meldung und betätigen Sie den Schalt-
/Wählhebel.
OWenn eine Meldung oder ein Bild zu einer
offenen/geschlossenen Komponente oder zum Nachfüllen von Verbrauchsmaterial angezeigt wird
Stellen Sie fest, welche Komponente auf dem
Multi-Informationsdisplay bzw. durch eine
Warnleuchte angezeigt wird und führen Sie
dann die entsprechende Korrekturmaß-
nahme durch, z. B. das Schließen der offe-
nen Tür oder das Nachfüllen von
Verbrauchsmaterial.
QWenn eine Meldung angezeigt wird, die
auf einen notwendigen Besuch bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt hinweist
Das auf dem Multi-Informationsdisplay ange- zeigte System oder Bauteil weist eine Funkti-
onsstörung auf. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über- prüfen.
QWenn eine Meldung angezeigt wird, die auf ein notwendiges Nachschlagen in
der Betriebsanleitung hinweist
OWenn die folgenden Meldungen angezeigt
werden, befolgen Sie die jeweiligen Anwei- sungen.• “BSM nicht verfügbar.” ( S.361)
• “RCTA Unavailable” ( S.361) • “Motorkühlmitteltemperatur hoch” ( S.567)
• “Abgasfilter voll.” ( S.401)
OWenn die folgenden Meldungen angezeigt
werden, liegt möglicherweise eine Funkti- onsstörung vor.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt überprüfen. • “Fehlfunktion des Plug-in-Ladesystems”• “Fehlfunktion des Hybridsystems.”
• “Fehlfunktion des Ladesystems” • “Ottomotor überprüfen.”• “Fehlfunktion des Traktionsbatterie-
Systems” • “Störung im Beschleunigungs-System.”• “Fehlfunktion d. intelligenten Zugangs- und
Startsystems.”
OWenn die folgenden Meldungen angezeigt
werden, liegt möglicherweise eine Funkti-

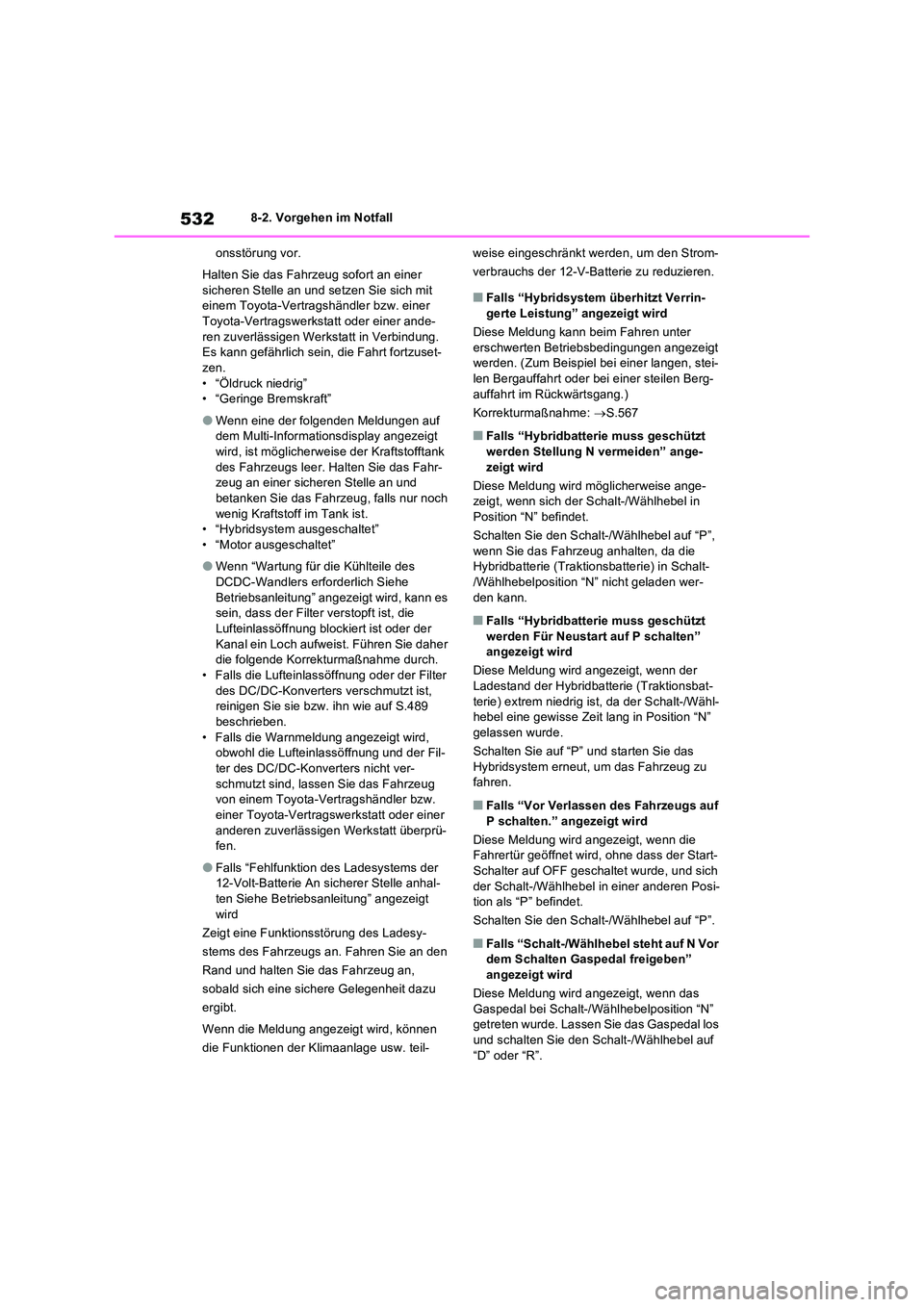

5328-2. Vorgehen im Notfall
onsstörung vor.
Halten Sie das Fahrzeug sofort an einer
sicheren Stelle an und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-zen.
• “Öldruck niedrig” • “Geringe Bremskraft”
OWenn eine der folgenden Meldungen auf dem Multi-Informationsdisplay angezeigt wird, ist möglicherweis e der Kraftstofftank
des Fahrzeugs leer. Halten Sie das Fahr- zeug an einer sicheren Stelle an und betanken Sie das Fahrzeug, falls nur noch
wenig Kraftstoff im Tank ist. • “Hybridsystem ausgeschaltet”• “Motor ausgeschaltet”
OWenn “Wartung für die Kühlteile des DCDC-Wandlers erforderlich Siehe
Betriebsanleitung” angezeigt wird, kann es sein, dass der Filter verstopft ist, die Lufteinlassöffnung blockiert ist oder der
Kanal ein Loch aufweist. Führen Sie daher die folgende Korrekturmaßnahme durch.• Falls die Lufteinlassöffnung oder der Filter
des DC/DC-Konverters verschmutzt ist, reinigen Sie sie bzw. ihn wie auf S.489 beschrieben.
• Falls die Warnmeldung angezeigt wird, obwohl die Lufteinlassöffnung und der Fil-ter des DC/DC-Konverters nicht ver-
schmutzt sind, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprü- fen.
OFalls “Fehlfunktion des Ladesystems der 12-Volt-Batterie An sicherer Stelle anhal-ten Siehe Betriebsanleitung” angezeigt
wird
Zeigt eine Funktionsstörung des Ladesy-
stems des Fahrzeugs an. Fahren Sie an den
Rand und halten Sie das Fahrzeug an,
sobald sich eine sichere Gelegenheit dazu
ergibt.
Wenn die Meldung angezeigt wird, können
die Funktionen der Klimaanlage usw. teil-
weise eingeschränkt werden, um den Strom-
verbrauchs der 12-V-Ba tterie zu reduzieren.
QFalls “Hybridsystem überhitzt Verrin-
gerte Leistung” angezeigt wird
Diese Meldung kann beim Fahren unter erschwerten Betriebsbedingungen angezeigt werden. (Zum Beispiel bei einer langen, stei-
len Bergauffahrt oder bei einer steilen Berg- auffahrt im Rückwärtsgang.)
Korrekturmaßnahme: S.567
QFalls “Hybridbatterie muss geschützt werden Stellung N vermeiden” ange-
zeigt wird
Diese Meldung wird möglicherweise ange- zeigt, wenn sich der Schalt-/Wählhebel in Position “N” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”,
wenn Sie das Fahrzeug anhalten, da die Hybridbatterie (Traktionsbatterie) in Schalt-/Wählhebelposition “N” nicht geladen wer-
den kann.
QFalls “Hybridbatterie muss geschützt werden Für Neustart auf P schalten” angezeigt wird
Diese Meldung wird angezeigt, wenn der
Ladestand der Hybridbatterie (Traktionsbat- terie) extrem niedrig ist, da der Schalt-/Wähl-hebel eine gewisse Zeit lang in Position “N”
gelassen wurde.
Schalten Sie auf “P” und starten Sie das Hybridsystem erneut, um das Fahrzeug zu fahren.
QFalls “Vor Verlassen des Fahrzeugs auf
P schalten.” angezeigt wird
Diese Meldung wird angezeigt, wenn die Fahrertür geöffnet wird, ohne dass der Start-Schalter auf OFF geschaltet wurde, und sich
der Schalt-/Wählhebel in einer anderen Posi- tion als “P” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”.
QFalls “Schalt-/Wählhebel steht auf N Vor dem Schalten Gaspedal freigeben”
angezeigt wird
Diese Meldung wird angezeigt, wenn das Gaspedal bei Schalt-/Wählhebelposition “N” getreten wurde. Lassen Sie das Gaspedal los
und schalten Sie den Schalt-/Wählhebel auf “D” oder “R”.

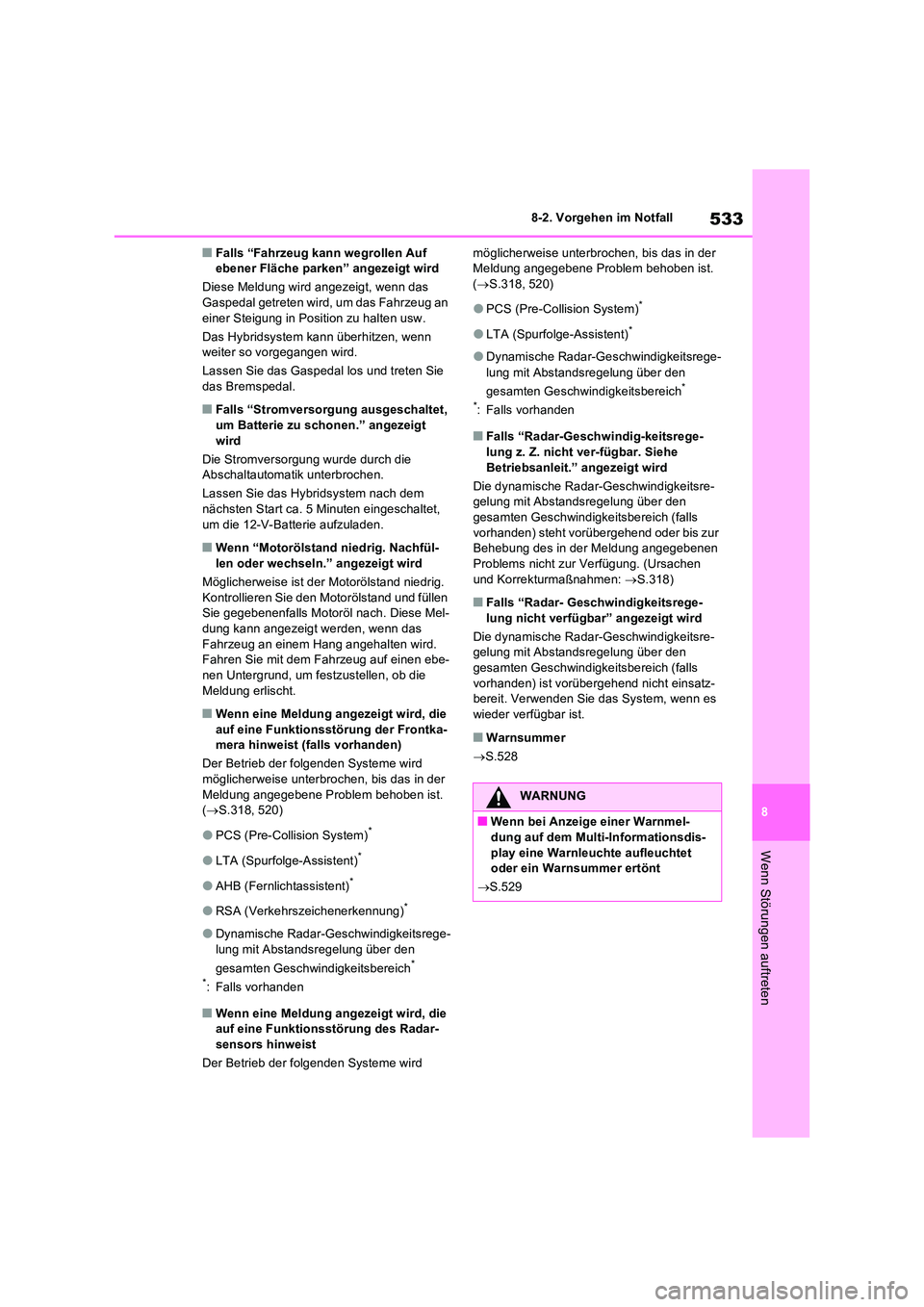

533
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QFalls “Fahrzeug kann wegrollen Auf ebener Fläche parken” angezeigt wird
Diese Meldung wird angezeigt, wenn das Gaspedal getreten wird, um das Fahrzeug an
einer Steigung in Position zu halten usw.
Das Hybridsystem kann überhitzen, wenn weiter so vorgegangen wird.
Lassen Sie das Gaspedal los und treten Sie das Bremspedal.
QFalls “Stromversorgung ausgeschaltet,
um Batterie zu schonen.” angezeigt wird
Die Stromversorgung wurde durch die Abschaltautomatik unterbrochen.
Lassen Sie das Hybridsystem nach dem
nächsten Start ca. 5 Minuten eingeschaltet, um die 12-V-Batterie aufzuladen.
QWenn “Motorölstand niedrig. Nachfül-len oder wechseln.” angezeigt wird
Möglicherweise ist der Motorölstand niedrig.
Kontrollieren Sie den Motorölstand und füllen Sie gegebenenfalls Motoröl nach. Diese Mel-dung kann angezeigt werden, wenn das
Fahrzeug an einem Hang angehalten wird. Fahren Sie mit dem Fahrzeug auf einen ebe-nen Untergrund, um festzustellen, ob die
Meldung erlischt.
QWenn eine Meldung angezeigt wird, die auf eine Funktionsstörung der Frontka-mera hinweist (falls vorhanden)
Der Betrieb der folgenden Systeme wird
möglicherweise unterbrochen, bis das in der Meldung angegebene Problem behoben ist. ( S.318, 520)
OPCS (Pre-Collision System)*
OLTA (Spurfolge-Assistent)*
OAHB (Fernlichtassistent)*
ORSA (Verkehrszeichenerkennung)*
ODynamische Radar-Geschwindigkeitsrege-
lung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich*
*: Falls vorhanden
QWenn eine Meldung angezeigt wird, die auf eine Funktionsstörung des Radar-sensors hinweist
Der Betrieb der folgenden Systeme wird
möglicherweise unterbrochen, bis das in der Meldung angegebene Problem behoben ist. ( S.318, 520)
OPCS (Pre-Collision System)*
OLTA (Spurfolge-Assistent)*
ODynamische Radar-Geschwindigkeitsrege-
lung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich*
*: Falls vorhanden
QFalls “Radar-Geschwindig-keitsrege- lung z. Z. nicht ver-fügbar. Siehe
Betriebsanleit.” angezeigt wird
Die dynamische Radar-Geschwindigkeitsre- gelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich (falls
vorhanden) steht vorübergehend oder bis zur Behebung des in der Meldung angegebenen Problems nicht zur Verfügung. (Ursachen
und Korrekturmaßnahmen: S.318)
QFalls “Radar- Geschwindigkeitsrege- lung nicht verfügbar” angezeigt wird
Die dynamische Radar-Geschwindigkeitsre- gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls vorhanden) ist vorübergehend nicht einsatz-bereit. Verwenden Sie das System, wenn es
wieder verfügbar ist.
QWarnsummer
 S.528
WARNUNG
QWenn bei Anzeige einer Warnmel- dung auf dem Multi-Informationsdis-
play eine Warnleuchte aufleuchtet oder ein Warnsummer ertönt
 S.529

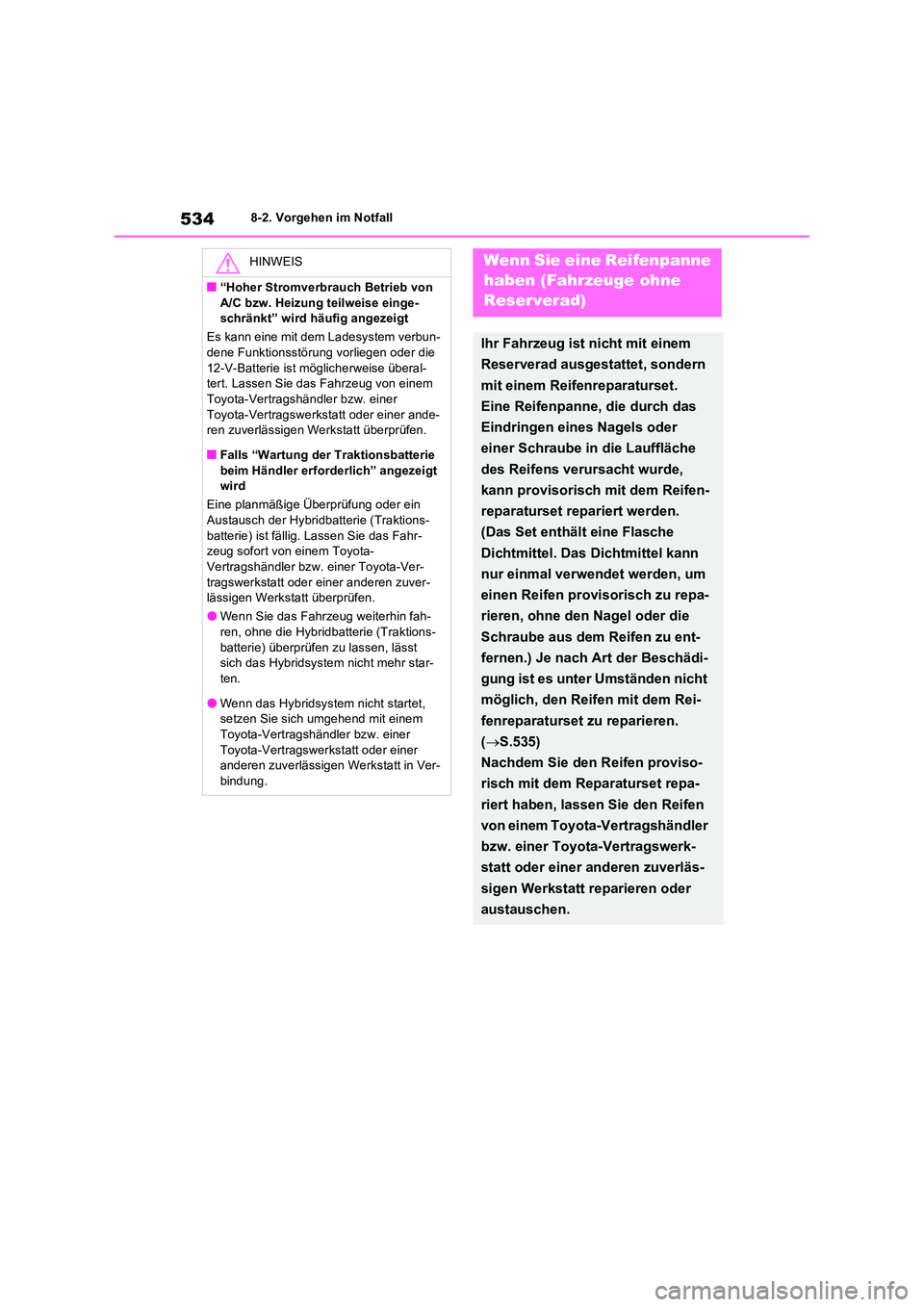

5348-2. Vorgehen im Notfall
HINWEIS
Q“Hoher Stromverbrauch Betrieb von
A/C bzw. Heizung teilweise einge- schränkt” wird häufig angezeigt
Es kann eine mit dem Ladesystem verbun- dene Funktionsstörung vorliegen oder die
12-V-Batterie ist möglicherweise überal- tert. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
QFalls “Wartung der Traktionsbatterie
beim Händler erforderlich” angezeigt wird
Eine planmäßige Überprüfung oder ein Austausch der Hybridbatterie (Traktions-
batterie) ist fällig. Lassen Sie das Fahr- zeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver- lässigen Werkstatt überprüfen.
OWenn Sie das Fahrzeug weiterhin fah-ren, ohne die Hybridbatterie (Traktions-
batterie) überprüfen zu lassen, lässt sich das Hybridsystem nicht mehr star-ten.
OWenn das Hybridsystem nicht startet, setzen Sie sich umgehend mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
Wenn Sie eine Reifenpanne
haben (Fahrzeuge ohne
Reserverad)
Ihr Fahrzeug ist nicht mit einem
Reserverad ausgestattet, sondern
mit einem Reifenreparaturset.
Eine Reifenpanne, die durch das
Eindringen eines Nagels oder
einer Schraube in die Lauffläche
des Reifens verursacht wurde,
kann provisorisch mit dem Reifen-
reparaturset repariert werden.
(Das Set enthält eine Flasche
Dichtmittel. Das Dichtmittel kann
nur einmal verwendet werden, um
einen Reifen provisorisch zu repa-
rieren, ohne den Nagel oder die
Schraube aus dem Reifen zu ent-
fernen.) Je nach Art der Beschädi-
gung ist es unter Umständen nicht
möglich, den Reifen mit dem Rei-
fenreparaturset zu reparieren.
( S.535)
Nachdem Sie den Reifen proviso-
risch mit dem Reparaturset repa-
riert haben, lassen Sie den Reifen
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverläs-
sigen Werkstatt reparieren oder
austauschen.

535
8

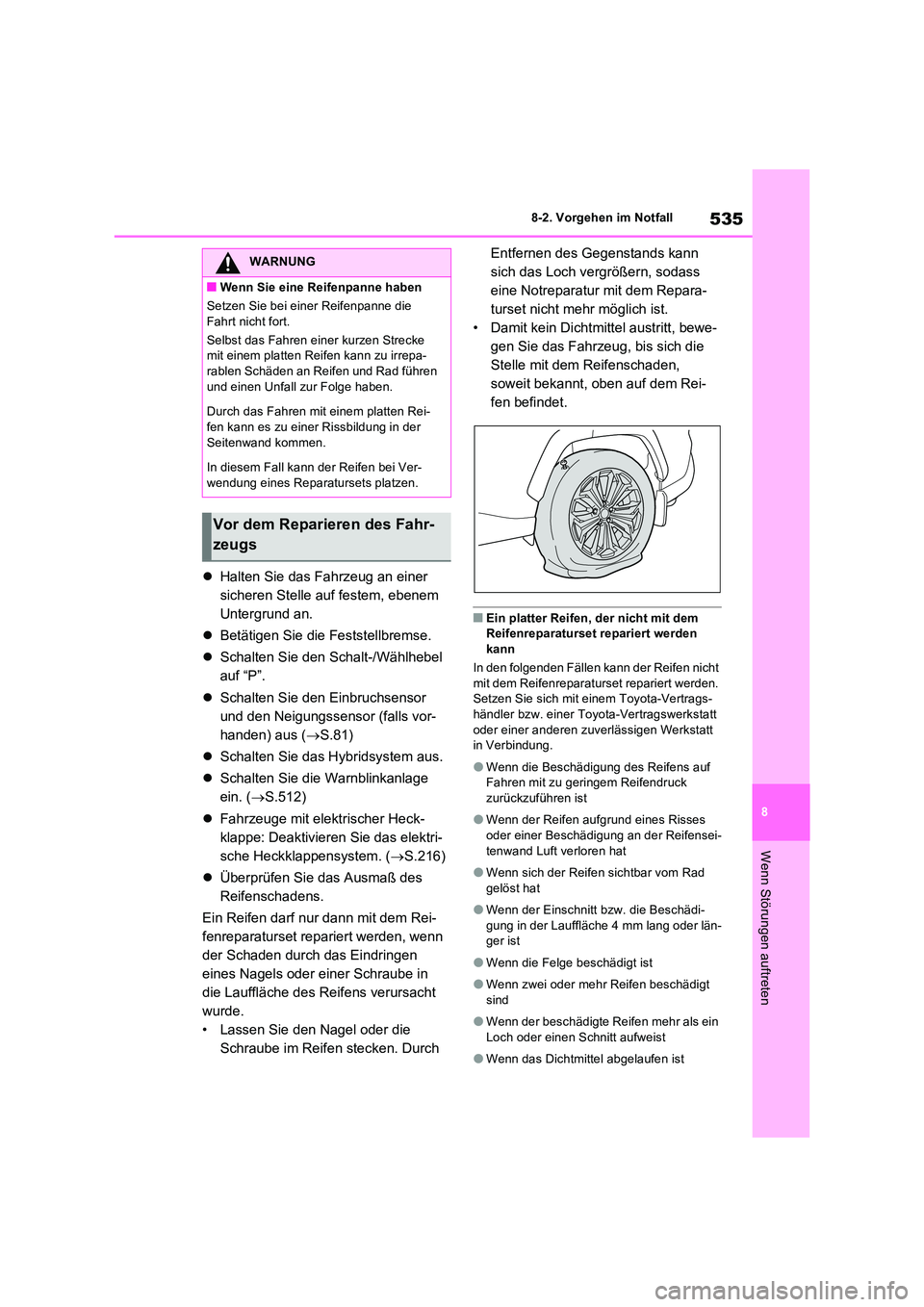

8-2. Vorgehen im Notfall
Wenn Störungen auftreten
 Halten Sie das Fahrzeug an einer
sicheren Stelle auf festem, ebenem
Untergrund an.
 Betätigen Sie die Feststellbremse.
 Schalten Sie den Schalt-/Wählhebel
auf “P”.
 Schalten Sie den Einbruchsensor
und den Neigungssensor (falls vor-
handen) aus ( S.81)
 Schalten Sie das Hybridsystem aus.
 Schalten Sie die Warnblinkanlage
ein. ( S.512)
 Fahrzeuge mit elektrischer Heck-
klappe: Deaktivieren Sie das elektri-
sche Heckklappensystem. ( S.216)
 Überprüfen Sie das Ausmaß des
Reifenschadens.
Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn
der Schaden durch das Eindringen
eines Nagels oder einer Schraube in
die Lauffläche des Reifens verursacht
wurde.
• Lassen Sie den Nagel oder die
Schraube im Reifen stecken. Durch
Entfernen des Gegenstands kann
sich das Loch vergrößern, sodass
eine Notreparatur mit dem Repara-
turset nicht mehr möglich ist.
• Damit kein Dichtmittel austritt, bewe-
gen Sie das Fahrzeug, bis sich die
Stelle mit dem Reifenschaden,
soweit bekannt, oben auf dem Rei-
fen befindet.
QEin platter Reifen, der nicht mit dem Reifenreparaturset repariert werden
kann
In den folgenden Fällen kann der Reifen nicht mit dem Reifenreparatur set repariert werden. Setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
OWenn die Beschädigung des Reifens auf Fahren mit zu geringem Reifendruck
zurückzuführen ist
OWenn der Reifen aufgrund eines Risses
oder einer Beschädigung an der Reifensei- tenwand Luft verloren hat
OWenn sich der Reifen sichtbar vom Rad gelöst hat
OWenn der Einschnitt bzw. die Beschädi-gung in der Lauffläche 4 mm lang oder län-ger ist
OWenn die Felge beschädigt ist
OWenn zwei oder mehr Reifen beschädigt sind
OWenn der beschädigte Reifen mehr als ein Loch oder einen Schnitt aufweist
OWenn das Dichtmittel abgelaufen ist
WARNUNG
QWenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die
Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irrepa-rablen Schäden an Reifen und Rad führen
und einen Unfall zur Folge haben.
Durch das Fahren mit einem platten Rei- fen kann es zu einer Rissbildung in der
Seitenwand kommen.
In diesem Fall kann der Reifen bei Ver- wendung eines Reparatursets platzen.
Vor dem Reparieren des Fahr-
zeugs

5368-2. Vorgehen im Notfall

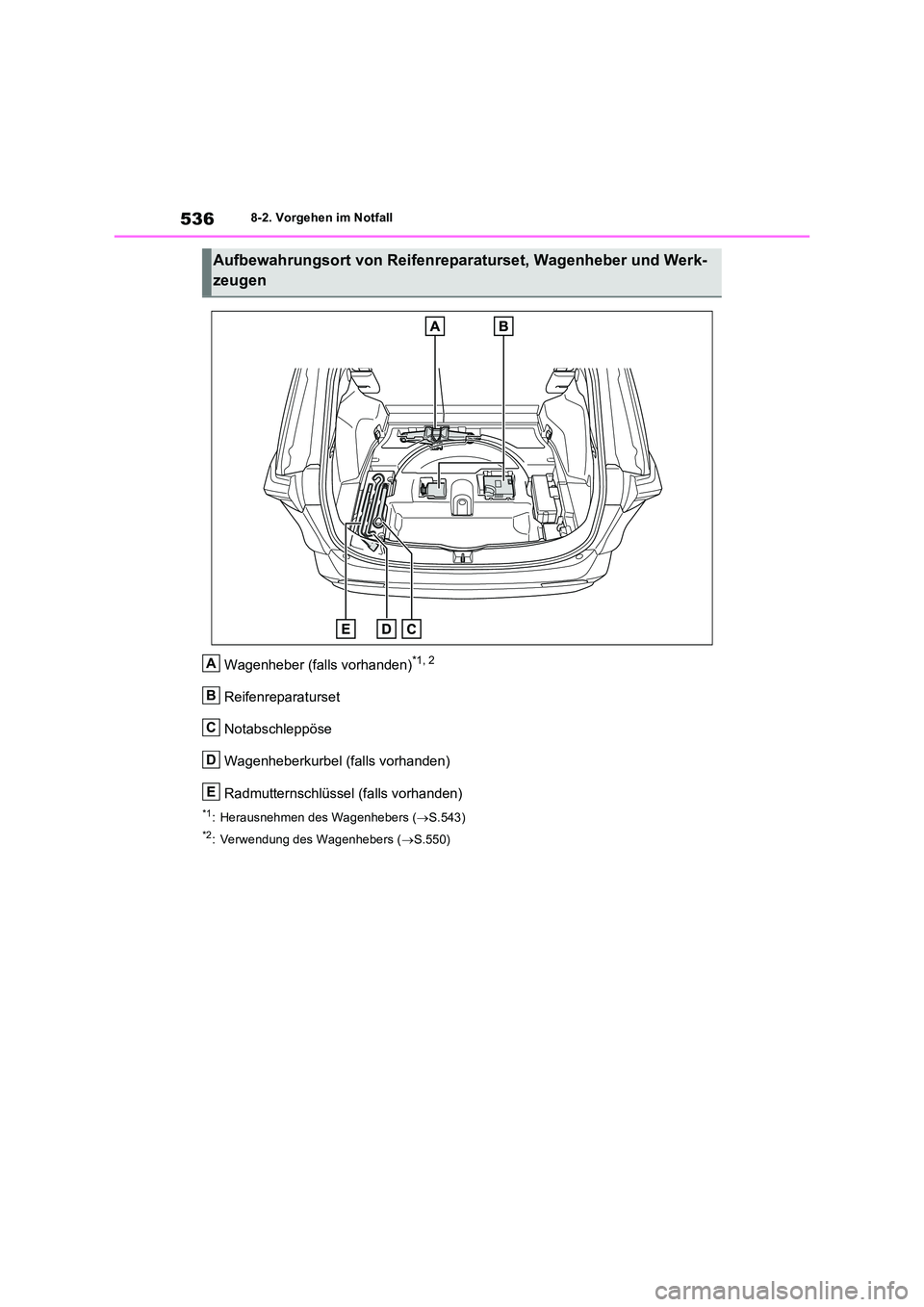

Wagenheber (falls vorhanden)*1, 2
Reifenreparaturset
Notabschleppöse
Wagenheberkurbel (falls vorhanden)
Radmutternschlüssel (falls vorhanden)
*1: Herausnehmen des Wagenhebers ( S.543)
*2: Verwendung des Wagenhebers (S.550)
Aufbewahrungsort von Reifenreparaturset, Wagenheber und Werk-
zeugen
A
B
C
D
E

537
8

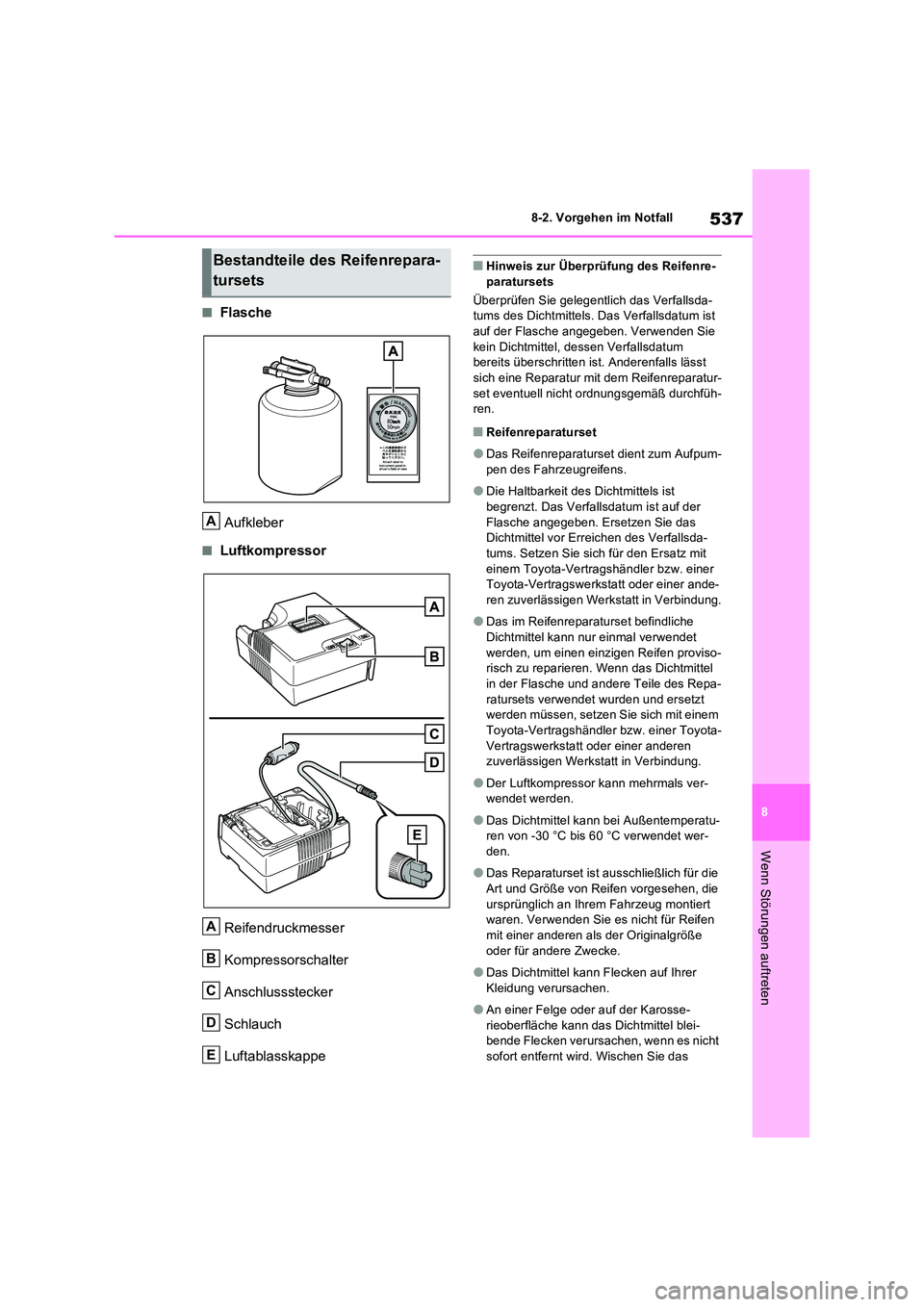

8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QFlasche
Aufkleber
QLuftkompressor
Reifendruckmesser
Kompressorschalter
Anschlussstecker
Schlauch
Luftablasskappe
QHinweis zur Überprüfung des Reifenre- paratursets
Überprüfen Sie gelegentlich das Verfallsda- tums des Dichtmittels. Das Verfallsdatum ist
auf der Flasche angegeben. Verwenden Sie kein Dichtmittel, dessen Verfallsdatum bereits überschritten ist. Anderenfalls lässt
sich eine Reparatur mit dem Reifenreparatur- set eventuell nicht ordnungsgemäß durchfüh-ren.
QReifenreparaturset
ODas Reifenreparaturset dient zum Aufpum-pen des Fahrzeugreifens.
ODie Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der
Flasche angegeben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsda-tums. Setzen Sie sich für den Ersatz mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt in Verbindung.
ODas im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet
werden, um einen einzigen Reifen proviso- risch zu reparieren. Wenn das Dichtmittel in der Flasche und andere Teile des Repa-
ratursets verwendet wurden und ersetzt werden müssen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
ODer Luftkompressor kann mehrmals ver-wendet werden.
ODas Dichtmittel kann bei Außentemperatu-ren von -30 °C bis 60 °C verwendet wer-den.
ODas Reparaturset ist ausschließlich für die Art und Größe von Reifen vorgesehen, die
ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für Reifen mit einer anderen als der Originalgröße
oder für andere Zwecke.
ODas Dichtmittel kann Flecken auf Ihrer
Kleidung verursachen.
OAn einer Felge oder auf der Karosse-
rieoberfläche kann das Dichtmittel blei- bende Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das
Bestandteile des Reifenrepara-
tursets
A
A
B
C
D
E

5388-2. Vorgehen im Notfall
Dichtmittel sofort mit einem nassen Tuch ab.
OBeim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies ist kein Zei-chen für eine Funktionsstörung.
OVerwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
1 Öffnen Sie den Gepäckraumboden.
( S.437).
2 Nehmen Sie das Reifenreparaturset
heraus.
1 Nehmen Sie das Reparaturset aus
dem Kunststoffbeutel.
Kleben Sie den der Flasche beigefügten
Aufkleber auf die angegebene Stelle. (Siehe Schritt 10.)
2Ziehen Sie den Schlauch und den
Anschlussstecker aus der Unter-
seite des Luftkompressors heraus.
WARNUNG
QFahren Sie nicht mit einem platten Reifen
Setzen Sie bei einer Reifenpanne die
Fahrt nicht fort. Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen Schäden an Reifen
und Rad führen.
Durch das Fahren mit einem platten Rei- fen kann es zu einer Rissbildung in der Seitenwand kommen. In diesem Fall kann
der Reifen bei Verwendung eines Repara- tursets platzen.
QVorsichtsmaßregeln für die Fahrt
OBewahren Sie das Reparaturset im
Gepäckraum auf. Anderenfalls kann es bei einem Unfall oder plötzlichem Bremsen zu Verletzun-
gen kommen.
ODas Reparaturset ist ausschließlich und
speziell für Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparaturset nicht für andere Fahrzeuge, da dies zu einem
Unfall mit tödlichen oder schweren Ver- letzungen führen kann.
OVerwenden Sie das Reparaturset nicht
für andere Reifengrößen als die Origi- nalgröße oder für andere Zwecke. Eine unvollständige Reifenreparatur kann zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen führen.
QVorsichtsmaßregeln für die Verwen-
dung des Dichtmittels
OEine Einnahme des Dichtmittels ist gesundheitsschädigend. Falls Sie Dicht-mittel verschlucken, trinken Sie so viel
Wasser wie möglich und wenden Sie sich dann sofort an einen Arzt.
OGelangt Dichtmittel in die Augen oder auf die Haut, waschen Sie es sofort mit
Wasser ab. Bleiben Beschwerden bestehen, ziehen Sie einen Arzt zu Rate.
Herausnehmen des Reifenre-
paratursets
Vorgehen bei der Notreparatur
