Påminnelsesummer för belysning
En summerton hörs när förardörren
öppnas medan belysningen är tänd med
startknappen i radioläge eller
tändningsläge.
Automatisk strålkastarinställning
Strålkastarnas höjd ställs in automatiskt
beroende på antalet passagerare och
lasten i bilen så att strålkastarljuset inte
ska blända andra trafikanter.
Batteribesparande funktion för
12-voltsbatteriet
För att undvika att 12-voltsbatteriet
laddas ur om belysningsspaken lämnas i
läge
när startknappen trycks till
avstängt läge aktiveras den
batteribesparande funktionen som
automatiskt släcker all belysning efter
cirka 20 minuter.
När något av följande utförs stängs
12-voltsbatteriets energibesparande
funktion av och återaktiveras därefter.
All belysning släcks automatiskt
20 minuter efter att 12-voltsbatteriets
energibesparande funktion har
återaktiverats:
• När belysningsspaken används
• När en dörr öppnas eller stängs
Om ”Headlight System Malfunction
Visit Your Dealer” visas på
informationsdisplayen
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Inställningar (t.ex. ljussensorns
känslighet) kan ändras.
(Anpassningsbara funktioner:
→Sid. 481)
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte strålkastarna vara på längre än
nödvändigt om hybridsystemet inte är
igång.
Tända strålkastarnas helljus
1. Tryck spaken framåt för att tända
helljuset när strålkastarna är tända.
Dra spaken mot dig till mittenläget för
att släcka helljuset.
2. Dra spaken mot dig och släpp den för
att blinka en gång med helljuset.
Du kan blinka med helljuset vare sig
strålkastarna är på eller avstängda.
Utökat strålkastarsystem
I det här systemet är strålkastarna tända i
30 sekunder efter att startknappen trycks
till avstängt läge.
Dra spaken mot dig och släpp den när
belysningsspaken är iefter att
startknappen har tryckts till avstängt läge.
Dra spaken mot dig och släpp den igen
för att släcka belysningen.
5.3 Använda strålkastare och vindrutetorkare
235
5
Körning

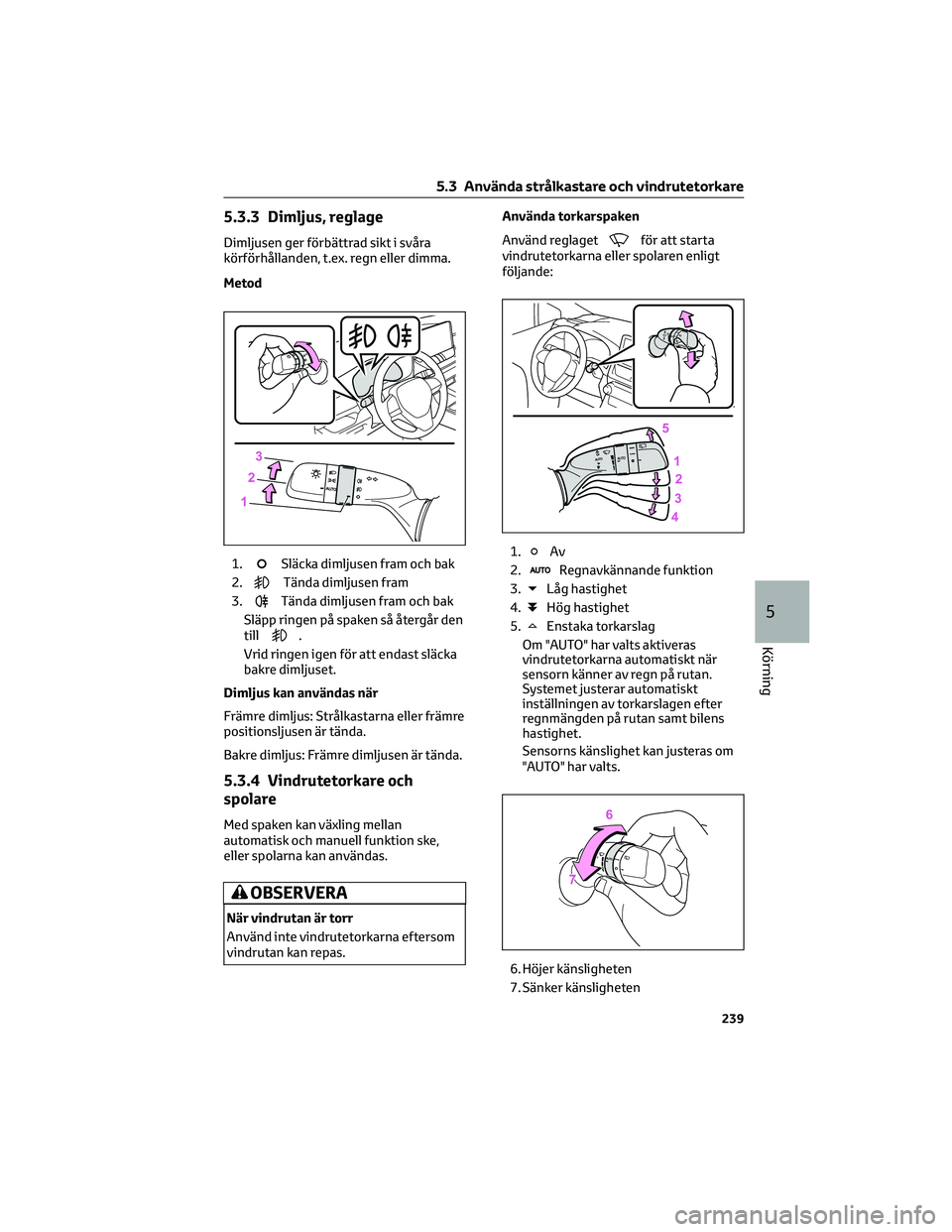

5.3.3 Dimljus, reglage
Dimljusen ger förbättrad sikt i svåra
körförhållanden, t.ex. regn eller dimma.
Metod
1.
Släcka dimljusen fram och bak
2.
Tända dimljusen fram
3.
Tända dimljusen fram och bak
Släpp ringen på spaken så återgår den
till
.
Vrid ringen igen för att endast släcka
bakre dimljuset.
Dimljus kan användas när
Främre dimljus: Strålkastarna eller främre
positionsljusen är tända.
Bakre dimljus: Främre dimljusen är tända.
5.3.4 Vindrutetorkare och
spolare
Med spaken kan växling mellan
automatisk och manuell funktion ske,
eller spolarna kan användas.
OBSERVERA
När vindrutan är torr
Använd inte vindrutetorkarna eftersom
vindrutan kan repas.Använda torkarspaken
Använd reglaget
för att starta
vindrutetorkarna eller spolaren enligt
följande:
1.
Av
2.
Regnavkännande funktion
3.
Låg hastighet
4.
Hög hastighet
5.
Enstaka torkarslag
Om "AUTO" har valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt
inställningen av torkarslagen efter
regnmängden på rutan samt bilens
hastighet.
Sensorns känslighet kan justeras om
"AUTO" har valts.
6. Höjer känsligheten
7. Sänker känsligheten
5.3 Använda strålkastare och vindrutetorkare
239
5
Körning

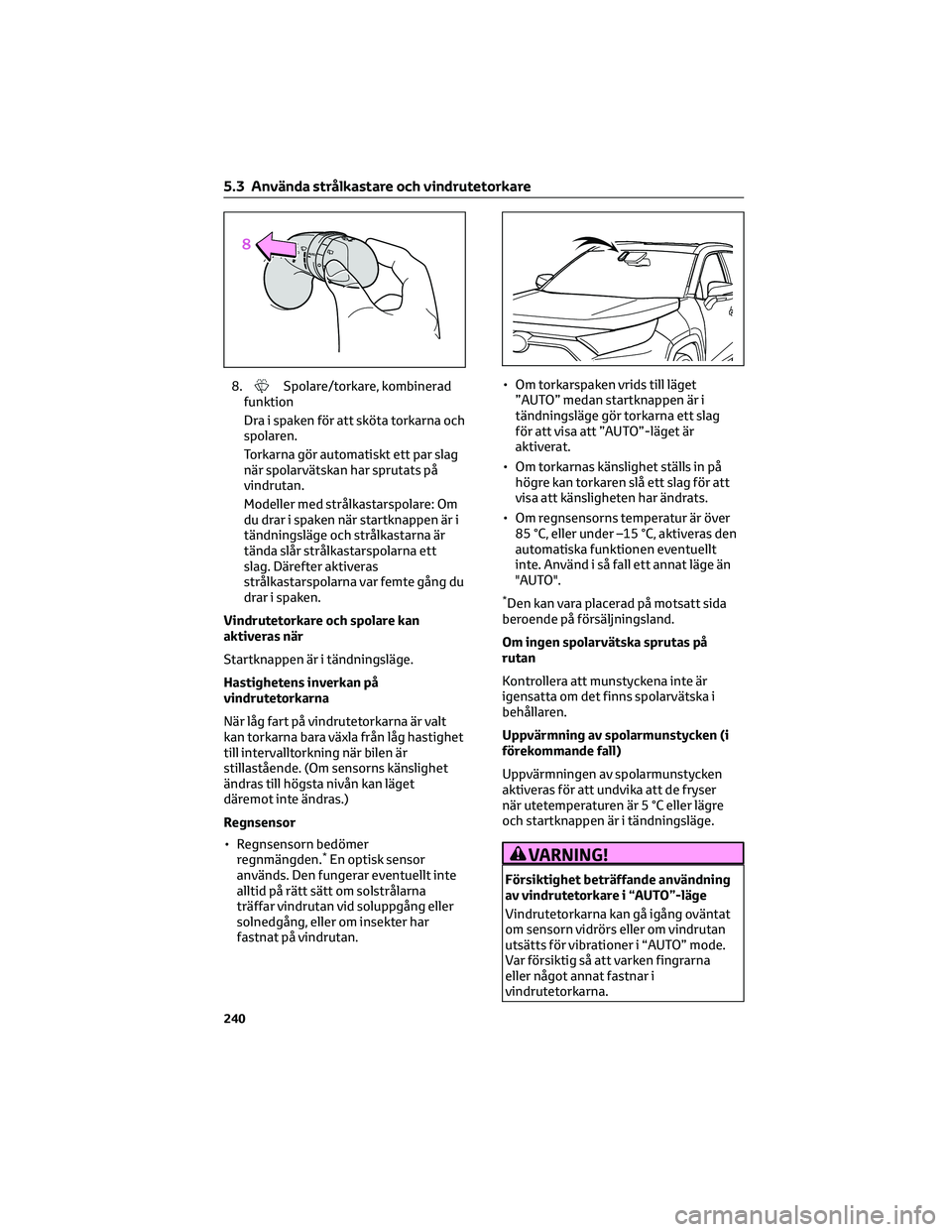

8.Spolare/torkare, kombinerad
funktion
Dra i spaken för att sköta torkarna och
spolaren.
Torkarna gör automatiskt ett par slag
när spolarvätskan har sprutats på
vindrutan.
Modeller med strålkastarspolare: Om
du drar i spaken när startknappen är i
tändningsläge och strålkastarna är
tända slår strålkastarspolarna ett
slag. Därefter aktiveras
strålkastarspolarna var femte gång du
drar i spaken.
Vindrutetorkare och spolare kan
aktiveras när
Startknappen är i tändningsläge.
Hastighetens inverkan på
vindrutetorkarna
När låg fart på vindrutetorkarna är valt
kan torkarna bara växla från låg hastighet
till intervalltorkning när bilen är
stillastående. (Om sensorns känslighet
ändras till högsta nivån kan läget
däremot inte ändras.)
Regnsensor
• Regnsensorn bedömer
regnmängden.
*En optisk sensor
används. Den fungerar eventuellt inte
alltid på rätt sätt om solstrålarna
träffar vindrutan vid soluppgång eller
solnedgång, eller om insekter har
fastnat på vindrutan.• Om torkarspaken vrids till läget
”AUTO” medan startknappen är i
tändningsläge gör torkarna ett slag
för att visa att ”AUTO”-läget är
aktiverat.
• Om torkarnas känslighet ställs in på
högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
• Om regnsensorns temperatur är över
85 °C, eller under –15 °C, aktiveras den
automatiska funktionen eventuellt
inte. Använd i så fall ett annat läge än
"AUTO".
*Den kan vara placerad på motsatt sida
beroende på försäljningsland.
Om ingen spolarvätska sprutas på
rutan
Kontrollera att munstyckena inte är
igensatta om det finns spolarvätska i
behållaren.
Uppvärmning av spolarmunstycken (i
förekommande fall)
Uppvärmningen av spolarmunstycken
aktiveras för att undvika att de fryser
när utetemperaturen är 5 °C eller lägre
och startknappen är i tändningsläge.
VARNING!
Försiktighet beträffande användning
av vindrutetorkare i “AUTO”-läge
Vindrutetorkarna kan gå igång oväntat
om sensorn vidrörs eller om vindrutan
utsätts för vibrationer i “AUTO” mode.
Var försiktig så att varken fingrarna
eller något annat fastnar i
vindrutetorkarna.
5.3 Använda strålkastare och vindrutetorkare
240

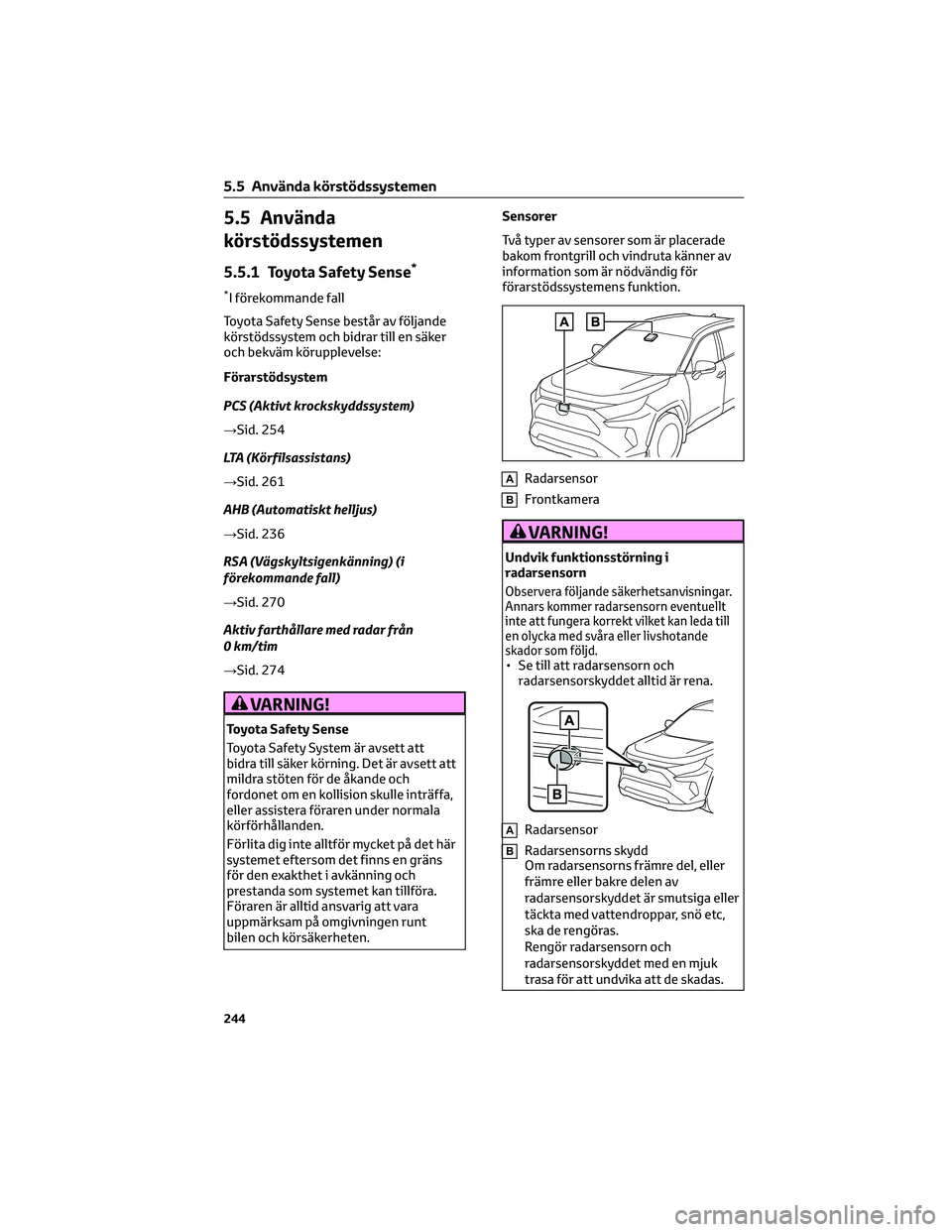

5.5 Använda
körstödssystemen
5.5.1 Toyota Safety Sense*
*I förekommande fall
Toyota Safety Sense består av följande
körstödssystem och bidrar till en säker
och bekväm körupplevelse:
Förarstödsystem
PCS (Aktivt krockskyddssystem)
→Sid. 254
LTA (Körfilsassistans)
→Sid. 261
AHB (Automatiskt helljus)
→Sid. 236
RSA (Vägskyltsigenkänning) (i
förekommande fall)
→Sid. 270
Aktiv farthållare med radar från
0 km/tim
→Sid. 274
VARNING!
Toyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden.
Förlita dig inte alltför mycket på det här
systemet eftersom det finns en gräns
för den exakthet i avkänning och
prestanda som systemet kan tillföra.
Föraren är alltid ansvarig att vara
uppmärksam på omgivningen runt
bilen och körsäkerheten.Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
förarstödssystemens funktion.
ARadarsensor
BFrontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande säkerhetsanvisningar.
Annars kommer radarsensorn eventuellt
inte att fungera korrekt vilket kan leda till
en olycka med svåra eller livshotande
skador som följd.
• Se till att radarsensorn och
radarsensorskyddet alltid är rena.
ARadarsensor
BRadarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc,
ska de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk
trasa för att undvika att de skadas.
5.5 Använda körstödssystemen
244

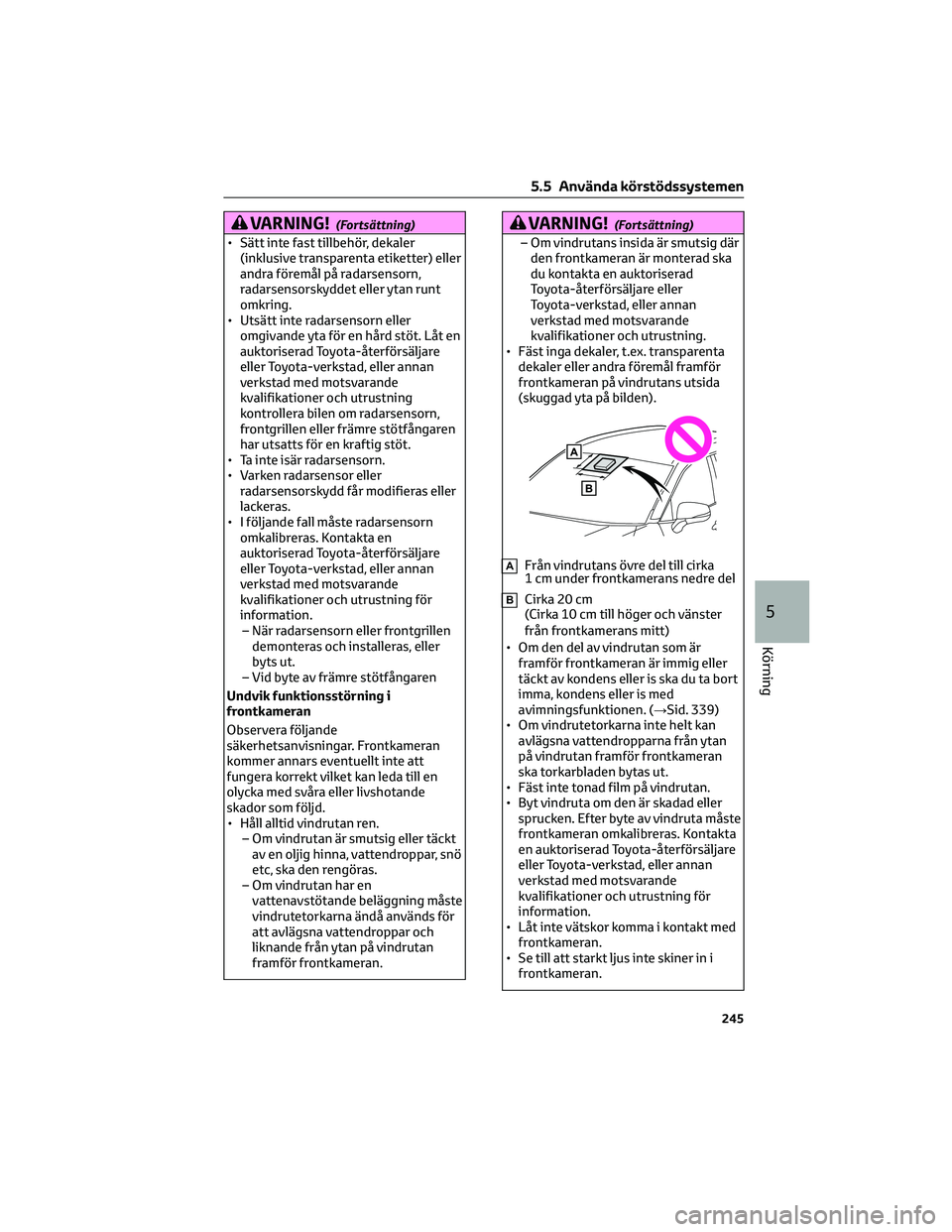

VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter) eller
andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar. Frontkameran
kommer annars eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
VARNING!(Fortsättning)
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm
(Cirka 10 cm till höger och vänster
från frontkamerans mitt)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta bort
imma, kondens eller is med
avimningsfunktionen. (→Sid. 339)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
• Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta måste
frontkameran omkalibreras. Kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
5.5 Använda körstödssystemen
245
5
Körning

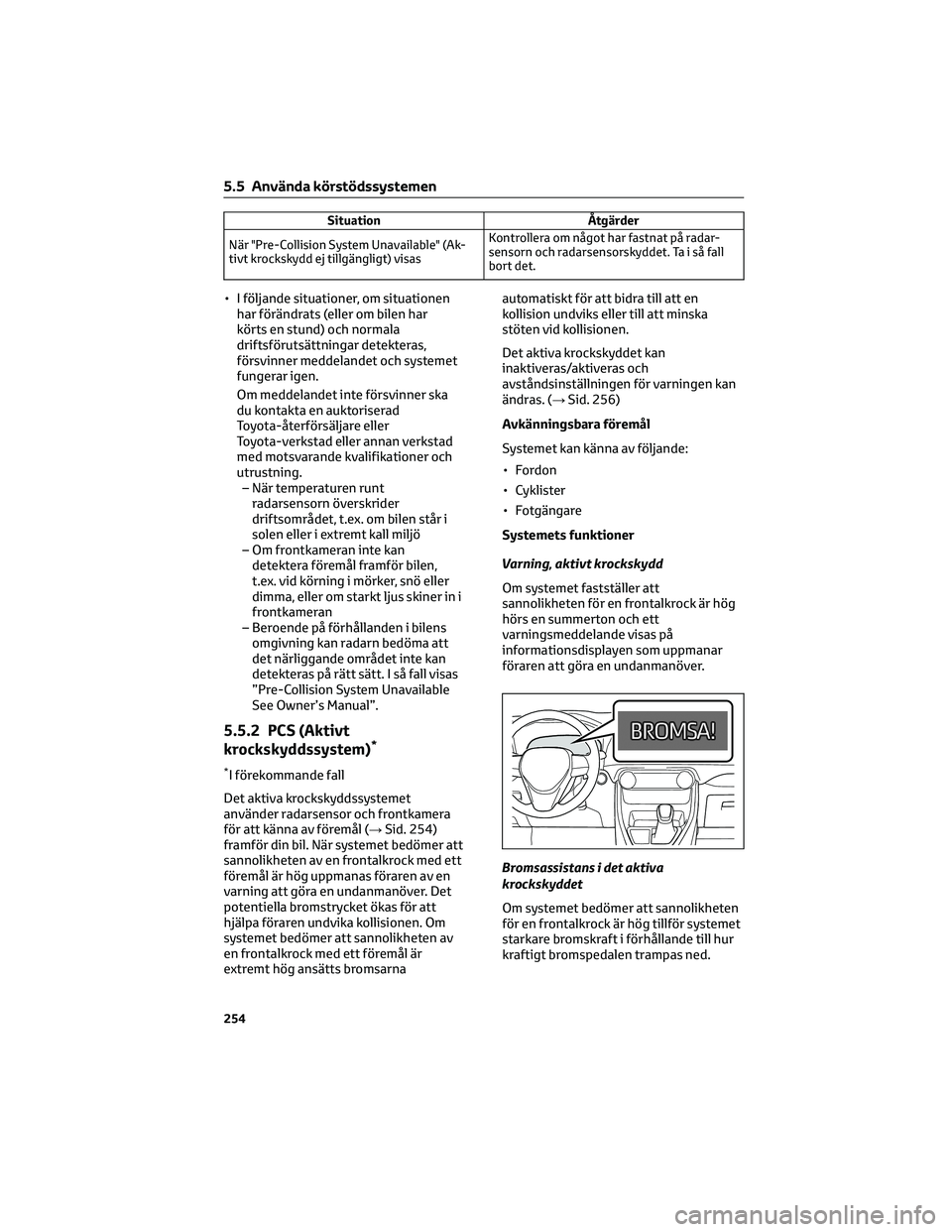

Situation Åtgärder
När "Pre-Collision System Unavailable" (Ak-
tivt krockskydd ej tillgängligt) visasKontrollera om något har fastnat på radar-
sensorn och radarsensorskyddet. Ta i så fall
bort det.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras,
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om frontkameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
frontkameran
– Beroende på förhållanden i bilens
omgivning kan radarn bedöma att
det närliggande området inte kan
detekteras på rätt sätt. I så fall visas
”Pre-Collision System Unavailable
See Owner’s Manual”.
5.5.2 PCS (Aktivt
krockskyddssystem)*
*I förekommande fall
Det aktiva krockskyddssystemet
använder radarsensor och frontkamera
för att känna av föremål (→Sid. 254)
framför din bil. När systemet bedömer att
sannolikheten av en frontalkrock med ett
föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det
potentiella bromstrycket ökas för att
hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av
en frontalkrock med ett föremål är
extremt hög ansätts bromsarnaautomatiskt för att bidra till att en
kollision undviks eller till att minska
stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 256)
Avkänningsbara föremål
Systemet kan känna av följande:
• Fordon
• Cyklister
• Fotgängare
Systemets funktioner
Varning, aktivt krockskydd
Om systemet fastställer att
sannolikheten för en frontalkrock är hög
hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som uppmanar
föraren att göra en undanmanöver.
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
5.5 Använda körstödssystemen
254

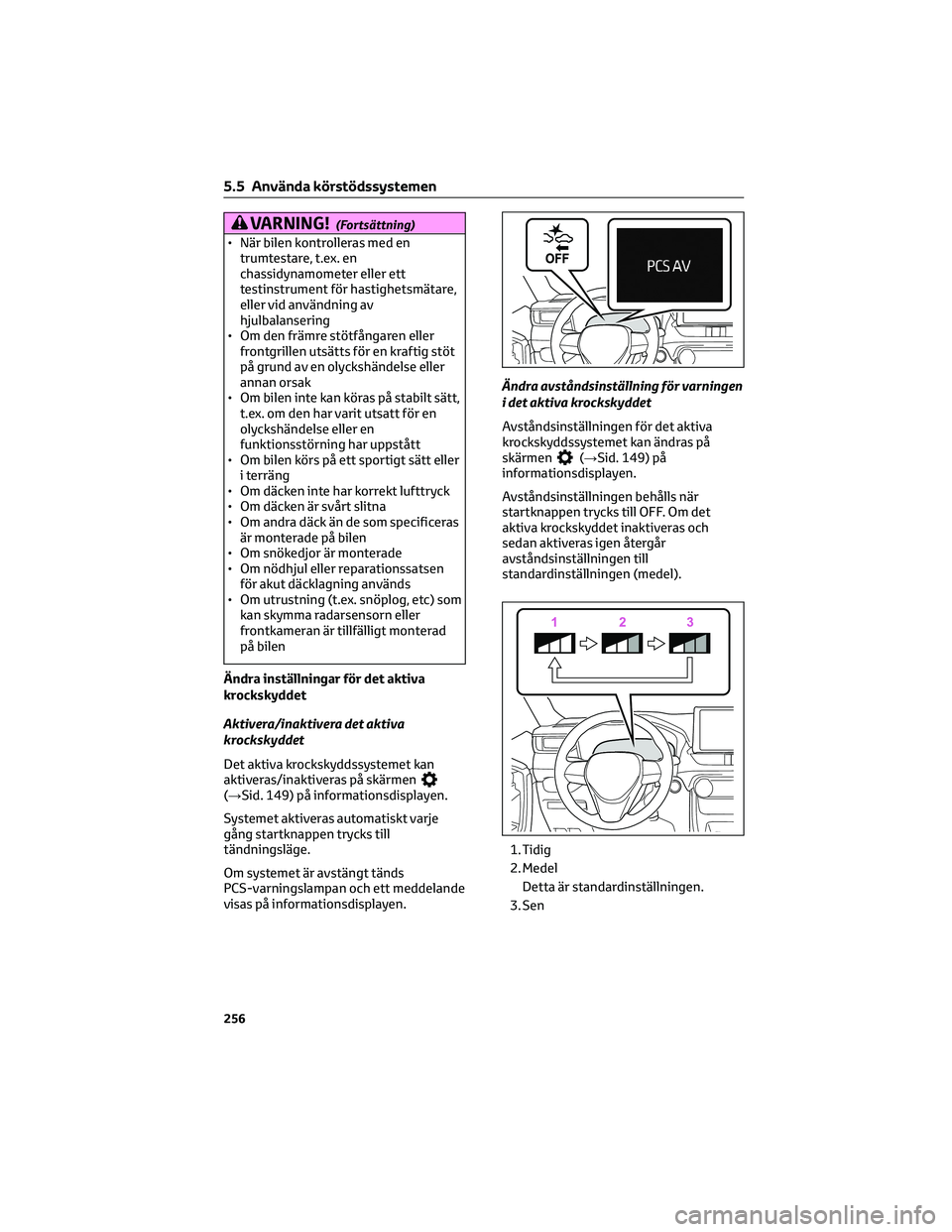

VARNING!(Fortsättning)
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är svårt slitna
• Om andra däck än de som specificeras
är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc) som
kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet kan
aktiveras/inaktiveras på skärmen
(→Sid. 149) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.Ändra avståndsinställning för varningen
i det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
skärmen
(→Sid. 149) på
informationsdisplayen.
Avståndsinställningen behålls när
startknappen trycks till OFF. Om det
aktiva krockskyddet inaktiveras och
sedan aktiveras igen återgår
avståndsinställningen till
standardinställningen (medel).
1. Tidig
2. Medel
Detta är standardinställningen.
3. Sen
5.5 Använda körstödssystemen
256

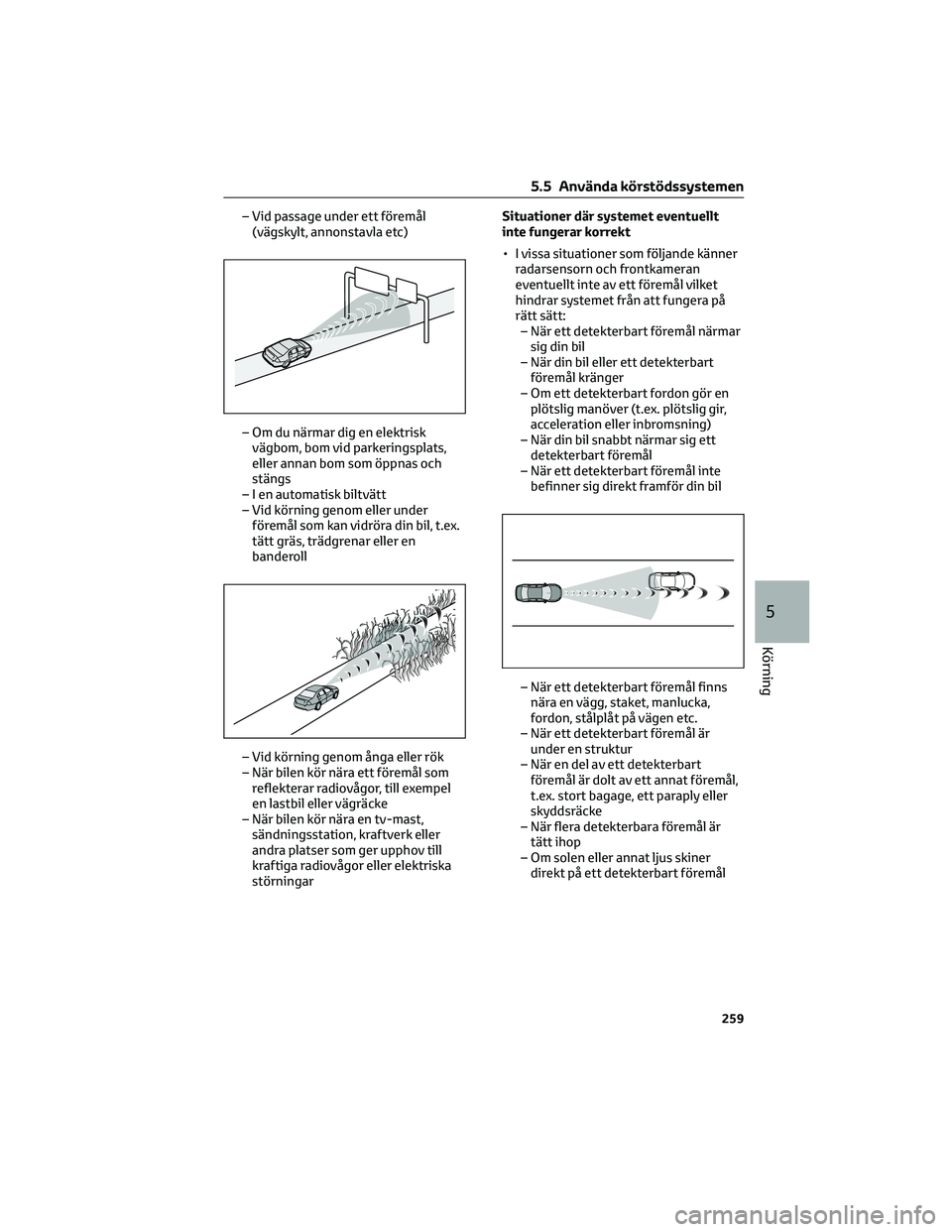

– Vid passage under ett föremål
(vägskylt, annonstavla etc)
– Om du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– I en automatisk biltvätt
– Vid körning genom eller under
föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– När bilen kör nära en tv-mast,
sändningsstation, kraftverk eller
andra platser som ger upphov till
kraftiga radiovågor eller elektriska
störningarSituationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett detekterbart föremål närmar
sig din bil
– När din bil eller ett detekterbart
föremål kränger
– Om ett detekterbart fordon gör en
plötslig manöver (t.ex. plötslig gir,
acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
detekterbart föremål
– När ett detekterbart föremål inte
befinner sig direkt framför din bil
– När ett detekterbart föremål finns
nära en vägg, staket, manlucka,
fordon, stålplåt på vägen etc.
– När ett detekterbart föremål är
under en struktur
– När en del av ett detekterbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
– När flera detekterbara föremål är
tätt ihop
– Om solen eller annat ljus skiner
direkt på ett detekterbart föremål
5.5 Använda körstödssystemen
259
5
Körning

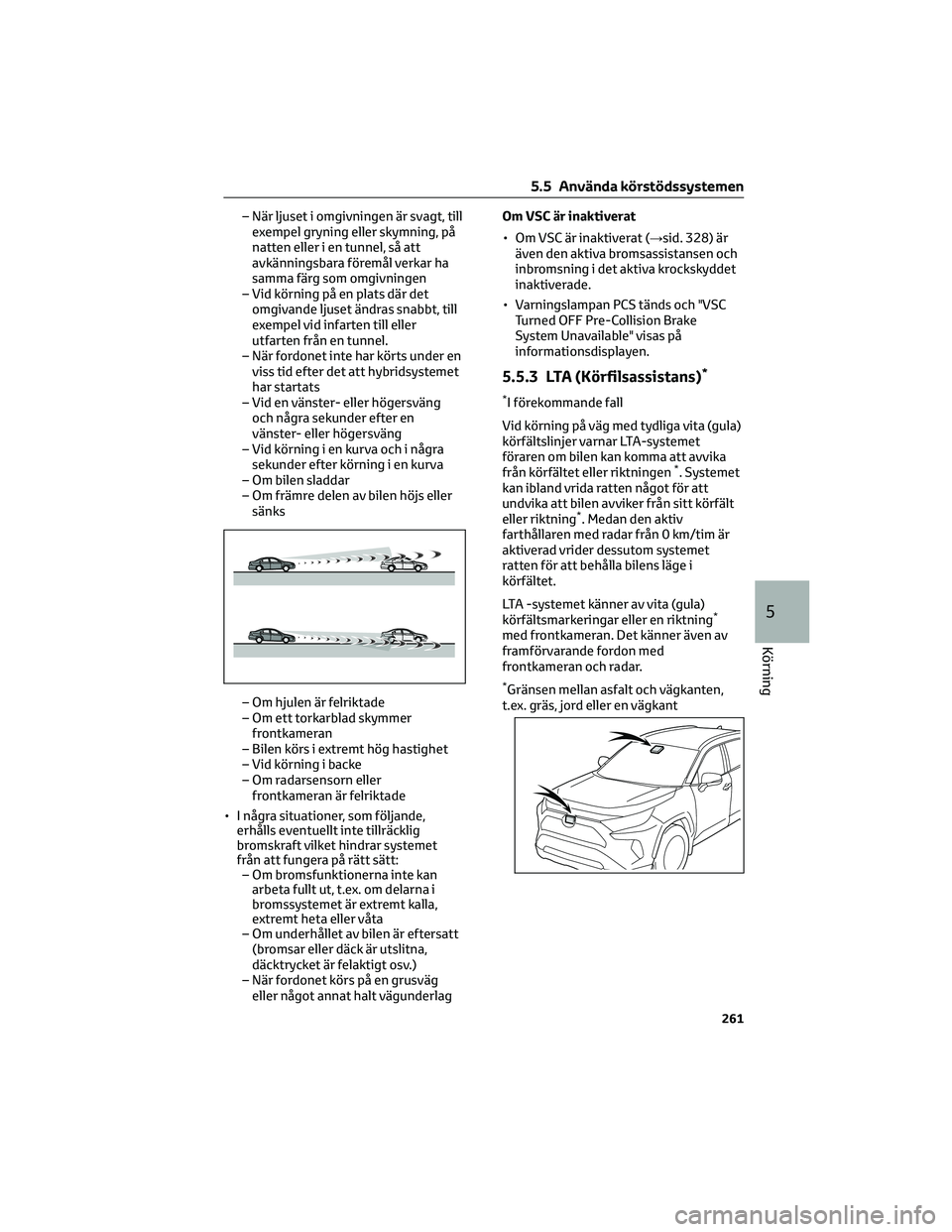

– När ljuset i omgivningen är svagt, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlagOm VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 328) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.
5.5.3 LTA (Körfilsassistans)*
*I förekommande fall
Vid körning på väg med tydliga vita (gula)
körfältslinjer varnar LTA-systemet
föraren om bilen kan komma att avvika
från körfältet eller riktningen
*. Systemet
kan ibland vrida ratten något för att
undvika att bilen avviker från sitt körfält
eller riktning
*. Medan den aktiv
farthållaren med radar från 0 km/tim är
aktiverad vrider dessutom systemet
ratten för att behålla bilens läge i
körfältet.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
5.5 Använda körstödssystemen
261
5
Körning

Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 149)
5.5.4 RSA
(Vägskyltsigenkänning)*
*I förekommande fall
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer eller vibration i ratten.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När förarstödssystemets
informationsdisplay har valts kan upp
till tre skyltar visas. (→Sid. 143)
5.5 Använda körstödssystemen
270
