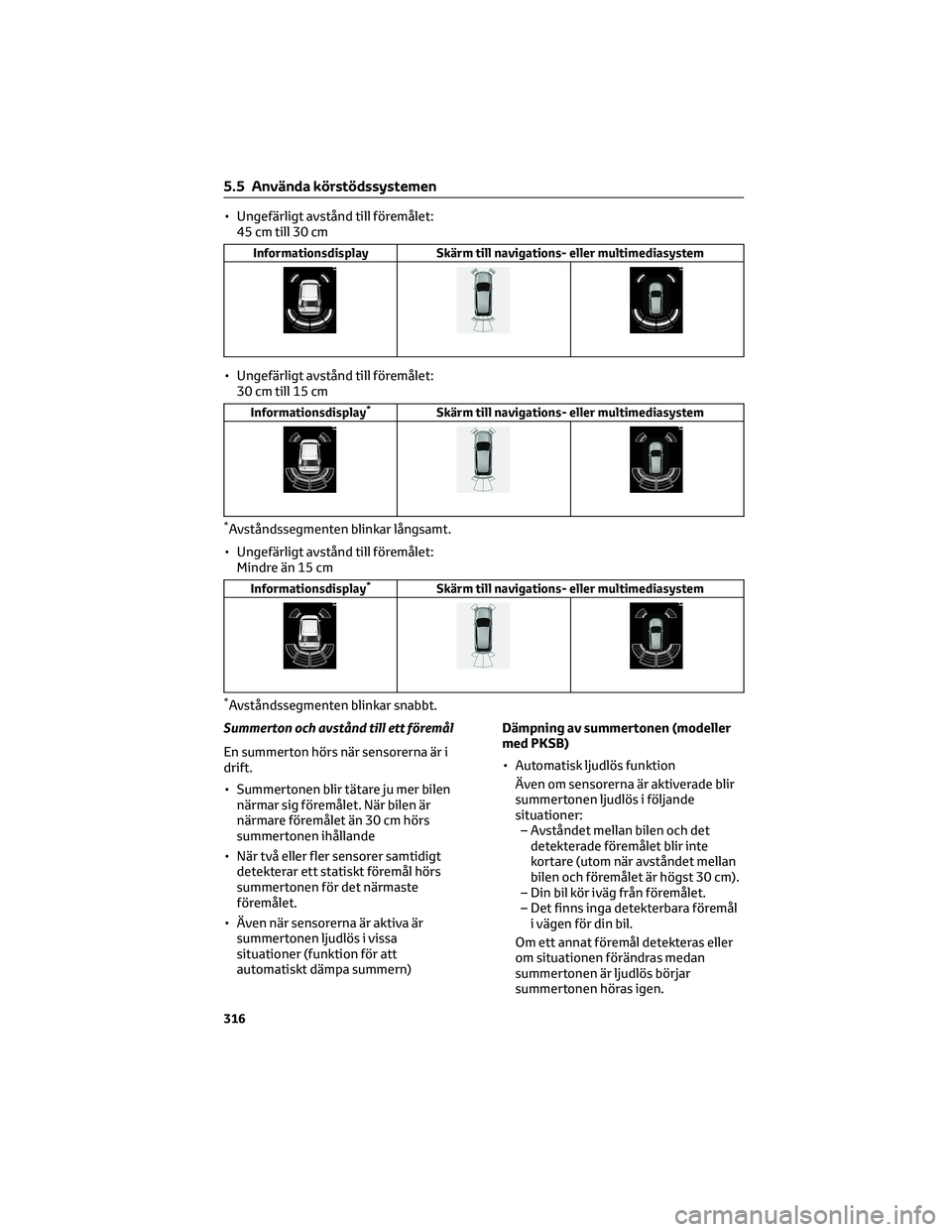

• Ungefärligt avstånd till föremålet:
45 cm till 30 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
30 cm till 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar långsamt.
• Ungefärligt avstånd till föremålet:
Mindre än 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar snabbt.
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)Dämpning av summertonen (modeller
med PKSB)
• Automatisk ljudlös funktion
Även om sensorerna är aktiverade blir
summertonen ljudlös i följande
situationer:
– Avståndet mellan bilen och det
detekterade föremålet blir inte
kortare (utom när avståndet mellan
bilen och föremålet är högst 30 cm).
– Din bil kör iväg från föremålet.
– Det finns inga detekterbara föremål
i vägen för din bil.
Om ett annat föremål detekteras eller
om situationen förändras medan
summertonen är ljudlös börjar
summertonen höras igen.
5.5 Använda körstödssystemen
316

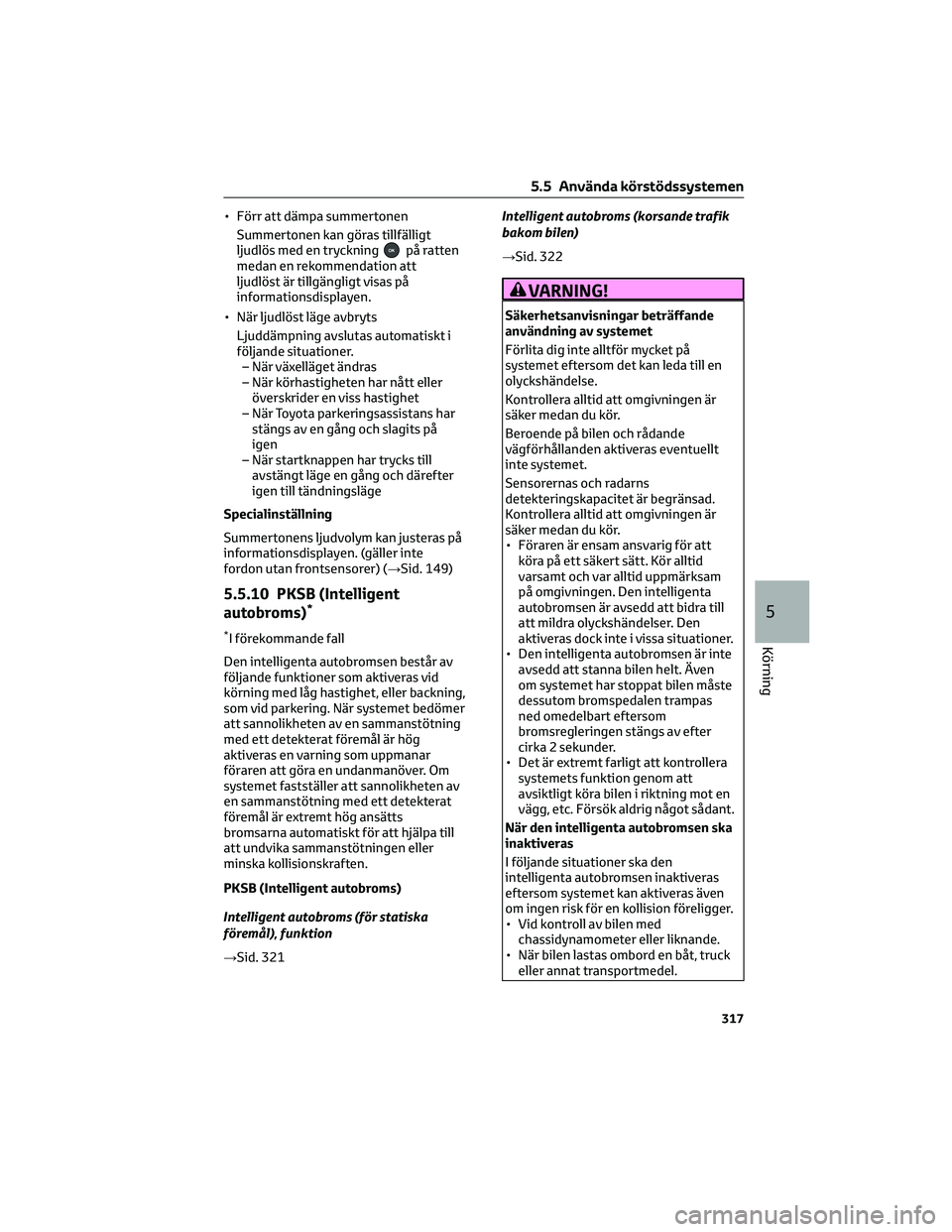

• Förr att dämpa summertonen
Summertonen kan göras tillfälligt
ljudlös med en tryckning
på ratten
medan en rekommendation att
ljudlöst är tillgängligt visas på
informationsdisplayen.
• När ljudlöst läge avbryts
Ljuddämpning avslutas automatiskt i
följande situationer.
– När växelläget ändras
– När körhastigheten har nått eller
överskrider en viss hastighet
– När Toyota parkeringsassistans har
stängs av en gång och slagits på
igen
– När startknappen har trycks till
avstängt läge en gång och därefter
igen till tändningsläge
Specialinställning
Summertonens ljudvolym kan justeras på
informationsdisplayen. (gäller inte
fordon utan frontsensorer) (→Sid. 149)
5.5.10 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver. Om
systemet fastställer att sannolikheten av
en sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att hjälpa till
att undvika sammanstötningen eller
minska kollisionskraften.
PKSB (Intelligent autobroms)
Intelligent autobroms (för statiska
föremål), funktion
→Sid. 321Intelligent autobroms (korsande trafik
bakom bilen)
→Sid. 322
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
chassidynamometer eller liknande.
• När bilen lastas ombord en båt, truck
eller annat transportmedel.
5.5 Använda körstödssystemen
317
5
Körning

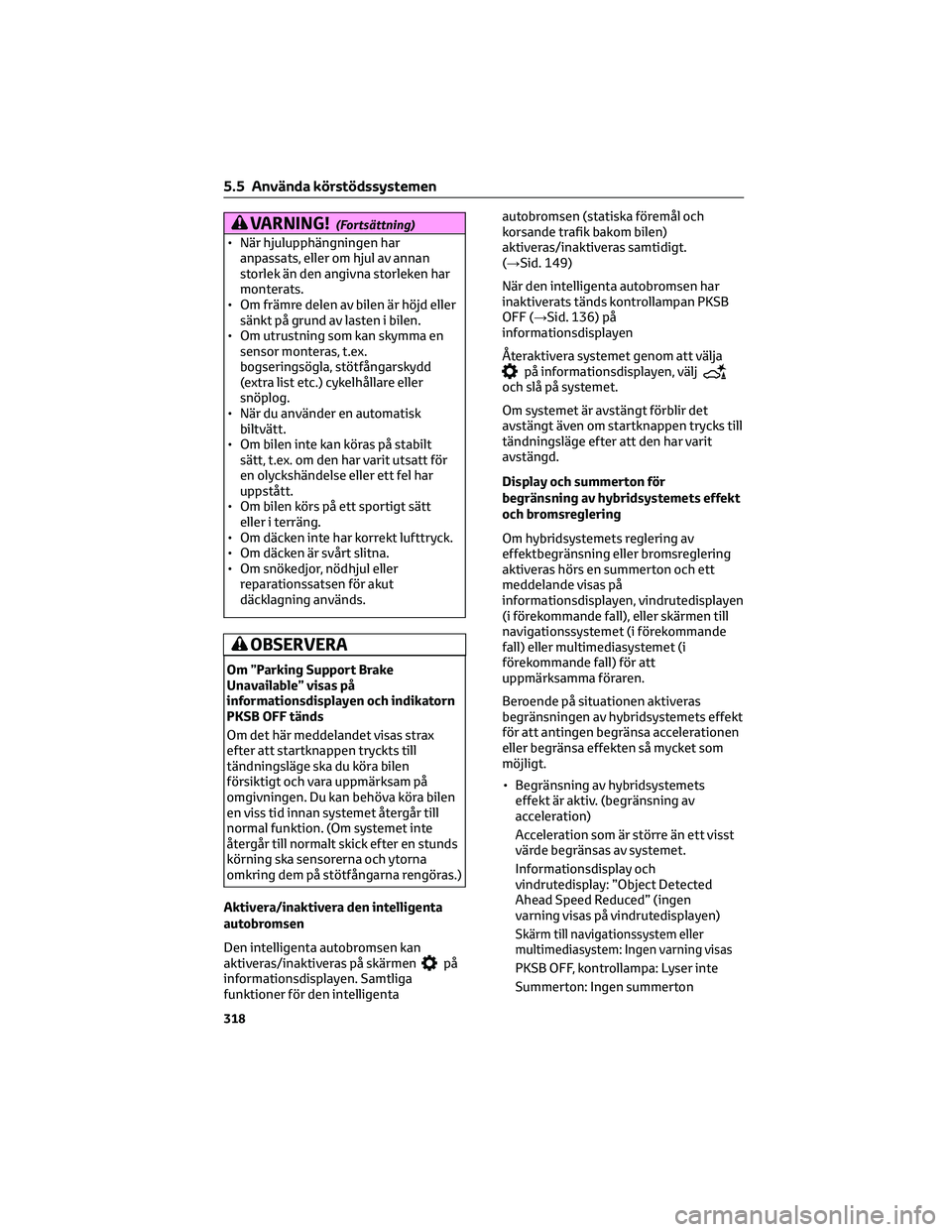

VARNING!(Fortsättning)
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om utrustning som kan skymma en
sensor monteras, t.ex.
bogseringsögla, stötfångarskydd
(extra list etc.) cykelhållare eller
snöplog.
• När du använder en automatisk
biltvätt.
• Om bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller ett fel har
uppstått.
• Om bilen körs på ett sportigt sätt
eller i terräng.
• Om däcken inte har korrekt lufttryck.
• Om däcken är svårt slitna.
• Om snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används.
OBSERVERA
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF tänds
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte
återgår till normalt skick efter en stunds
körning ska sensorerna och ytorna
omkring dem på stötfångarna rengöras.)
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
på
informationsdisplayen. Samtliga
funktioner för den intelligentaautobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
(→Sid. 149)
När den intelligenta autobromsen har
inaktiverats tänds kontrollampan PKSB
OFF (→Sid. 136) på
informationsdisplayen
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen trycks till
tändningsläge efter att den har varit
avstängd.
Display och summerton för
begränsning av hybridsystemets effekt
och bromsreglering
Om hybridsystemets reglering av
effektbegränsning eller bromsreglering
aktiveras hörs en summerton och ett
meddelande visas på
informationsdisplayen, vindrutedisplayen
(i förekommande fall), eller skärmen till
navigationssystemet (i förekommande
fall) eller multimediasystemet (i
förekommande fall) för att
uppmärksamma föraren.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
effekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay och
vindrutedisplay: ”Object Detected
Ahead Speed Reduced” (ingen
varning visas på vindrutedisplayen)
Skärm till navigationssystem eller
multimediasystem: Ingen varning visas
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
5.5 Använda körstödssystemen
318

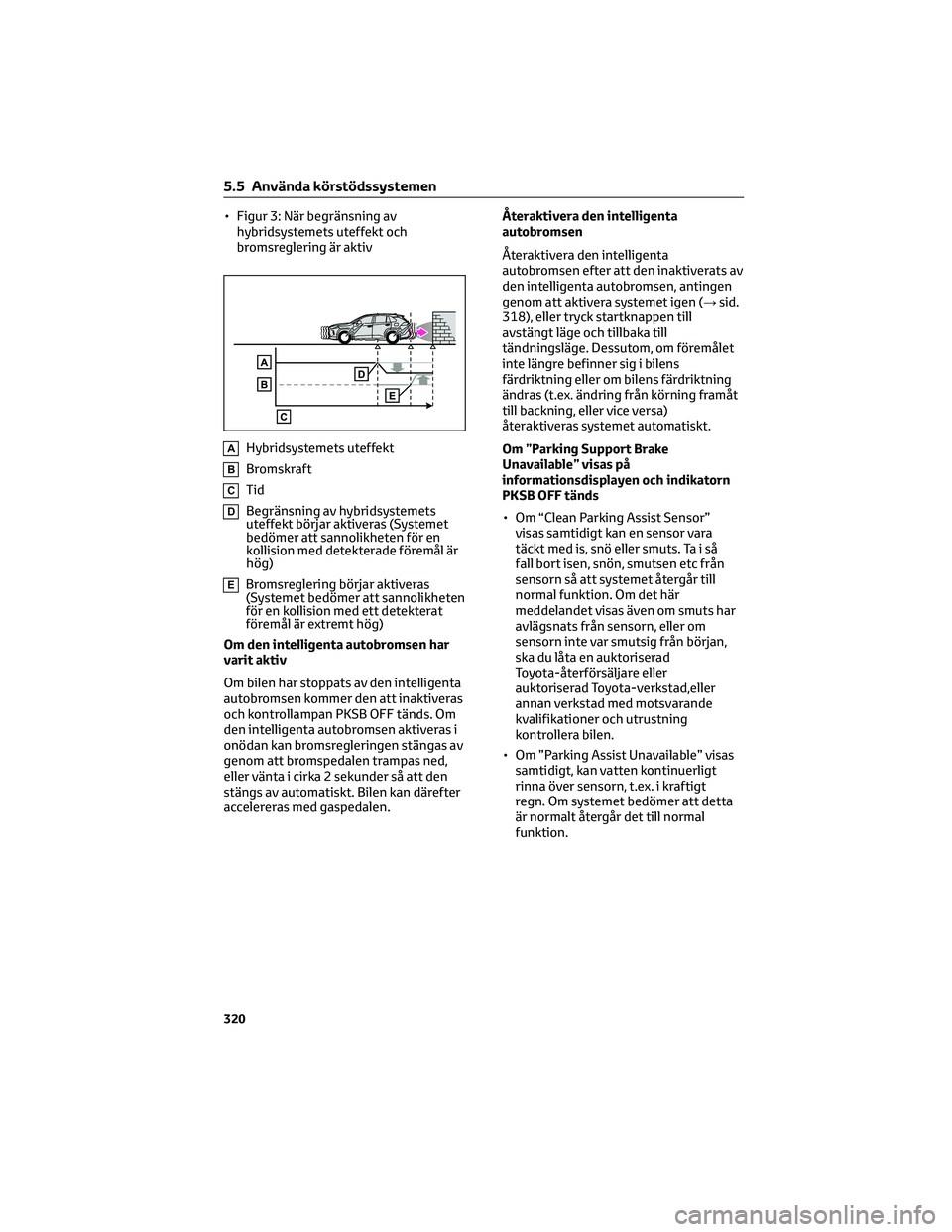

• Figur 3: När begränsning av
hybridsystemets uteffekt och
bromsreglering är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
EBromsreglering börjar aktiveras
(Systemet bedömer att sannolikheten
för en kollision med ett detekterat
föremål är extremt hög)
Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen (→sid.
318), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF tänds
• Om “Clean Parking Assist Sensor”
visas samtidigt kan en sensor vara
täckt med is, snö eller smuts. Ta i så
fall bort isen, snön, smutsen etc från
sensorn så att systemet återgår till
normal funktion. Om det här
meddelandet visas även om smuts har
avlägsnats från sensorn, eller om
sensorn inte var smutsig från början,
ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• Om ”Parking Assist Unavailable” visas
samtidigt, kan vatten kontinuerligt
rinna över sensorn, t.ex. i kraftigt
regn. Om systemet bedömer att detta
är normalt återgår det till normal
funktion.
5.5 Använda körstödssystemen
320

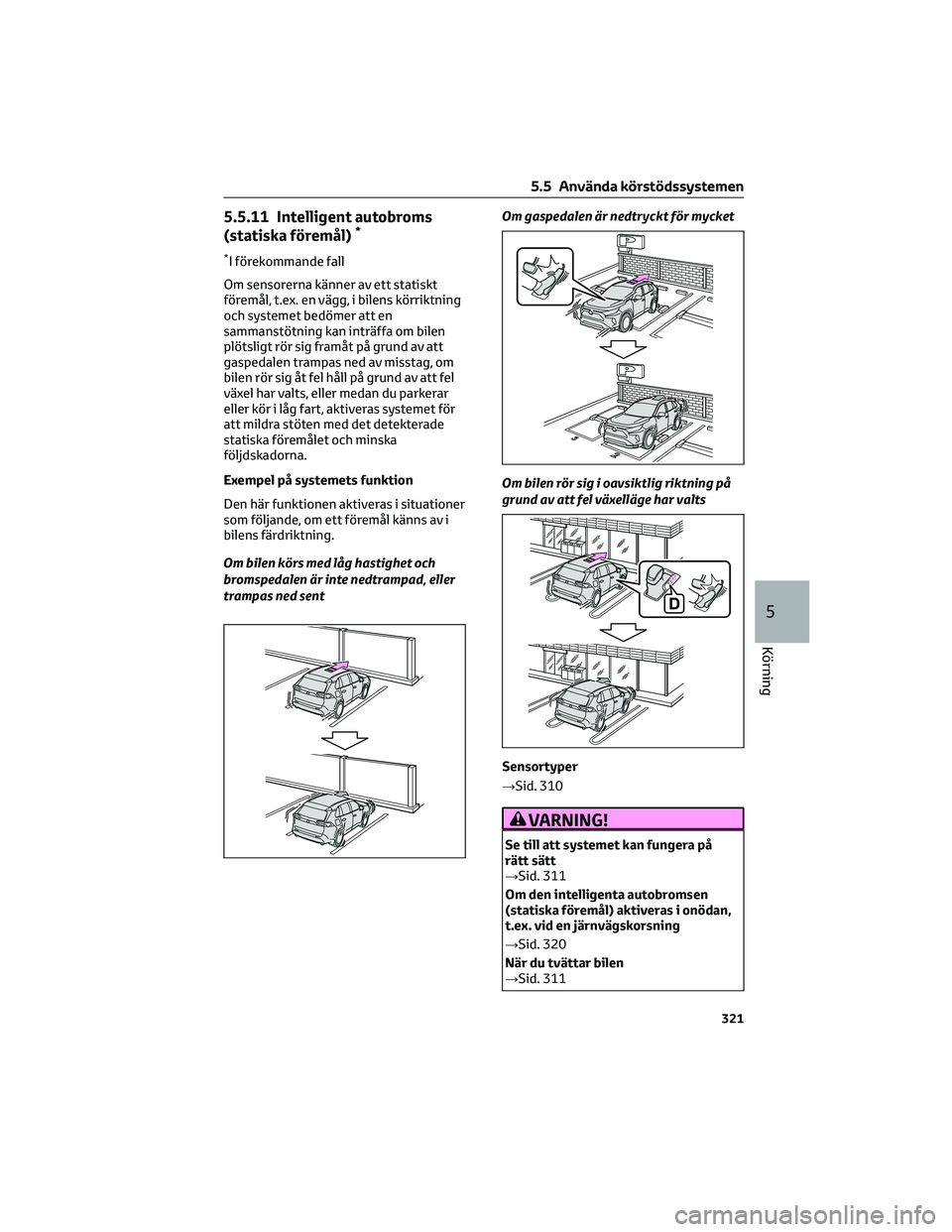

5.5.11 Intelligent autobroms
(statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt
föremål, t.ex. en vägg, i bilens körriktning
och systemet bedömer att en
sammanstötning kan inträffa om bilen
plötsligt rör sig framåt på grund av att
gaspedalen trampas ned av misstag, om
bilen rör sig åt fel håll på grund av att fel
växel har valts, eller medan du parkerar
eller kör i låg fart, aktiveras systemet för
att mildra stöten med det detekterade
statiska föremålet och minska
följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer
som följande, om ett föremål känns av i
bilens färdriktning.
Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sentOm gaspedalen är nedtryckt för mycket
Om bilen rör sig i oavsiktlig riktning på
grund av att fel växelläge har valts
Sensortyper
→Sid. 310
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 311
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 320
När du tvättar bilen
→Sid. 311
5.5 Använda körstödssystemen
321
5
Körning

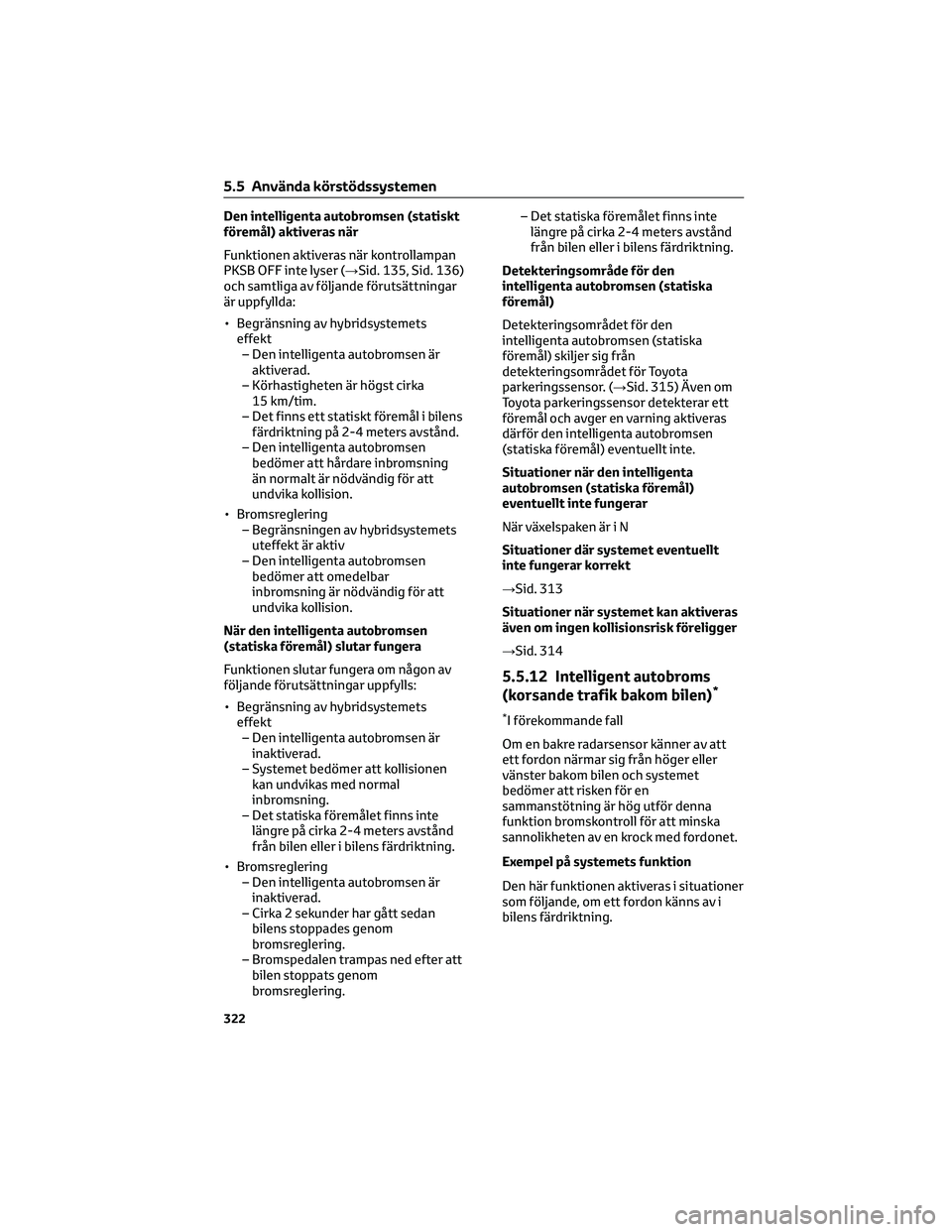

Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF inte lyser (→Sid. 135, Sid. 136)
och samtliga av följande förutsättningar
är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 315) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fungerar
När växelspaken är i N
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 313
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 314
5.5.12 Intelligent autobroms
(korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att
ett fordon närmar sig från höger eller
vänster bakom bilen och systemet
bedömer att risken för en
sammanstötning är hög utför denna
funktion bromskontroll för att minska
sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer
som följande, om ett fordon känns av i
bilens färdriktning.
5.5 Använda körstödssystemen
322

Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sent
Sensortyper
→Sid. 303
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 303
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när kontrollampan
PKSB OFF inte lyser (→Sid. 135, Sid. 136)
och samtliga av följande förutsättningar
är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Fordon närmar sig från höger eller
vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 307). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 307
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 308
5.5 Använda körstödssystemen
323
5
Körning

VSC (antisladdsystem)
Hjälper föraren kontrollera en sladd om
bilen plötsligt gör en sidosväng eller
svänger på hala vägbanor.
VSC+ (antisladdsystem+)
Ger samverkan av systemen ABS, TRC,
VSC och EPS.
Bidrar till att upprätthålla stabil riktning
om bilen glider på hala vägytor genom att
styrningen kontrolleras.
Släpvagnsstabilisering
Hjälper föraren att kontrollera svaj i
släpvagnen genom att ansätta
bromstryck selektivt på individuella hjul
och minska motorns vridmoment när svaj
i släpvagnen upptäcks.
TRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och
hindrar att drivhjulen råkar i spinn när du
startar bilen eller kör iväg i halt väglag
Active Cornering Assist (ACA)
Bidrar till att undvika att bilen glider till
den yttre sidan genom bromsreglering på
innerhjulen vid försök att accelerera i en
sväng
Hjälpsystem vid start i motlut.
Bidrar till att förhindra att bilen rör sig
bakåt vid start i uppförsbacke
EPS (elektrisk servostyrning)
Systemet använder en elmotor för att
minska kraften som behövs för att vrida
ratten.E-Four (Elektroniskt On-Demand
AWD-system)
Automatisk reglering av drivsystemet,
t.ex. till framhjulsdrift eller AWD
(allhjulsdrift) enligt olika körförhållanden
inklusive normal körning, körning i
kurvor, i uppförsbacke, vid start, under
acceleration, på hala vägar på grund av
snö eller regn, vilket bidrar till stabil
hantering och väggrepp.
Nödbromssignal
Om bromsen trampas ned häftigt blinkar
bromsljusen automatiskt för att
uppmärksamma bakomvarande fordon.
Sekundär kollisionsbroms (i
förekommande fall)
När krockkuddesensorn känner av en
kollision och systemet är aktivt, styrs
bromsarna och bromsljusen automatiskt
för att minska körhastigheten vilket
bidrar till att minska risken för ytterligare
skador på grund av en sekundär kollision.
När systemen TRC/VSC/ABS/Trail
Mode/Trailer Sway Control är
aktiverade
Slirindikeringslampan blinkar när
systemen TRC/VSC/ABS/Trail
Mode/Trailer Sway Control är aktiverade.
5.5 Använda körstödssystemen
327
5
Körning

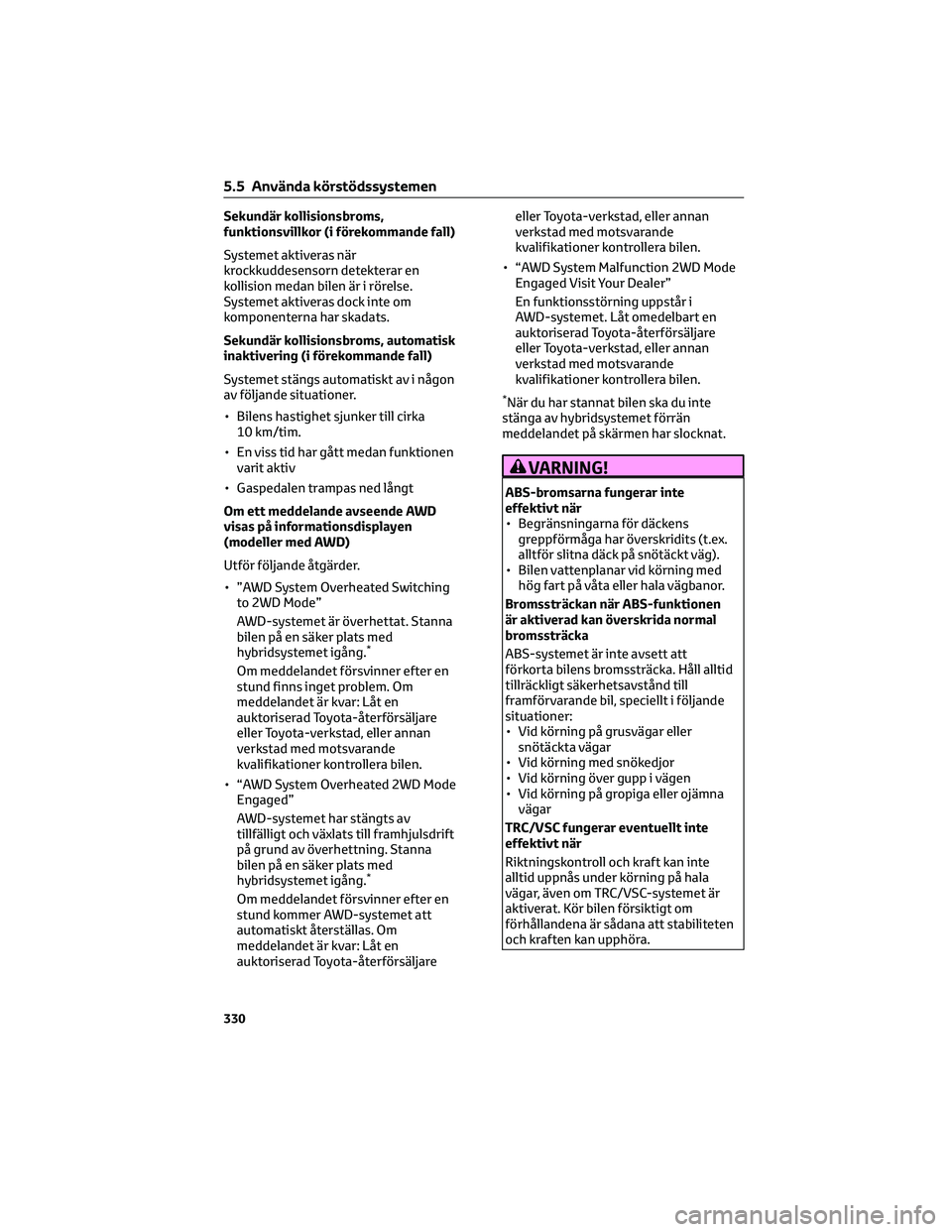

Sekundär kollisionsbroms,
funktionsvillkor (i förekommande fall)
Systemet aktiveras när
krockkuddesensorn detekterar en
kollision medan bilen är i rörelse.
Systemet aktiveras dock inte om
komponenterna har skadats.
Sekundär kollisionsbroms, automatisk
inaktivering (i förekommande fall)
Systemet stängs automatiskt av i någon
av följande situationer.
• Bilens hastighet sjunker till cirka
10 km/tim.
• En viss tid har gått medan funktionen
varit aktiv
• Gaspedalen trampas ned långt
Om ett meddelande avseende AWD
visas på informationsdisplayen
(modeller med AWD)
Utför följande åtgärder.
• ”AWD System Overheated Switching
to 2WD Mode”
AWD-systemet är överhettat. Stanna
bilen på en säker plats med
hybridsystemet igång.
*
Om meddelandet försvinner efter en
stund finns inget problem. Om
meddelandet är kvar: Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• “AWD System Overheated 2WD Mode
Engaged”
AWD-systemet har stängts av
tillfälligt och växlats till framhjulsdrift
på grund av överhettning. Stanna
bilen på en säker plats med
hybridsystemet igång.
*
Om meddelandet försvinner efter en
stund kommer AWD-systemet att
automatiskt återställas. Om
meddelandet är kvar: Låt en
auktoriserad Toyota-återförsäljareeller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• “AWD System Malfunction 2WD Mode
Engaged Visit Your Dealer”
En funktionsstörning uppstår i
AWD-systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*När du har stannat bilen ska du inte
stänga av hybridsystemet förrän
meddelandet på skärmen har slocknat.
VARNING!
ABS-bromsarna fungerar inte
effektivt när
• Begränsningarna för däckens
greppförmåga har överskridits (t.ex.
alltför slitna däck på snötäckt väg).
• Bilen vattenplanar vid körning med
hög fart på våta eller hala vägbanor.
Bromssträckan när ABS-funktionen
är aktiverad kan överskrida normal
bromssträcka
ABS-systemet är inte avsett att
förkorta bilens bromssträcka. Håll alltid
tillräckligt säkerhetsavstånd till
framförvarande bil, speciellt i följande
situationer:
• Vid körning på grusvägar eller
snötäckta vägar
• Vid körning med snökedjor
• Vid körning över gupp i vägen
• Vid körning på gropiga eller ojämna
vägar
TRC/VSC fungerar eventuellt inte
effektivt när
Riktningskontroll och kraft kan inte
alltid uppnås under körning på hala
vägar, även om TRC/VSC-systemet är
aktiverat. Kör bilen försiktigt om
förhållandena är sådana att stabiliteten
och kraften kan upphöra.
5.5 Använda körstödssystemen
330

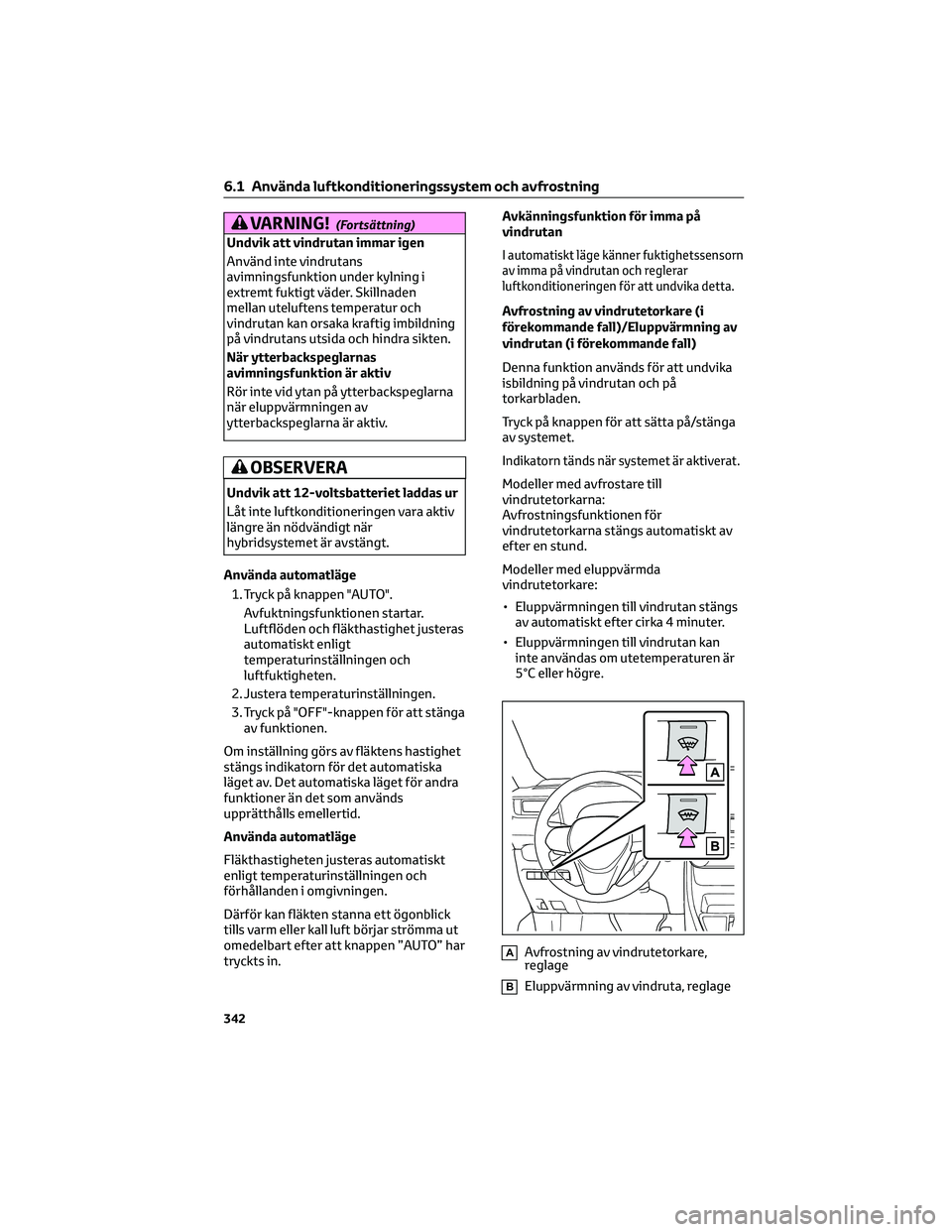

VARNING!(Fortsättning)
Undvik att vindrutan immar igen
Använd inte vindrutans
avimningsfunktion under kylning i
extremt fuktigt väder. Skillnaden
mellan uteluftens temperatur och
vindrutan kan orsaka kraftig imbildning
på vindrutans utsida och hindra sikten.
När ytterbackspeglarnas
avimningsfunktion är aktiv
Rör inte vid ytan på ytterbackspeglarna
när eluppvärmningen av
ytterbackspeglarna är aktiv.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte luftkonditioneringen vara aktiv
längre än nödvändigt när
hybridsystemet är avstängt.
Använda automatläge
1. Tryck på knappen "AUTO".
Avfuktningsfunktionen startar.
Luftflöden och fläkthastighet justeras
automatiskt enligt
temperaturinställningen och
luftfuktigheten.
2. Justera temperaturinställningen.
3. Tryck på "OFF"-knappen för att stänga
av funktionen.
Om inställning görs av fläktens hastighet
stängs indikatorn för det automatiska
läget av. Det automatiska läget för andra
funktioner än det som används
upprätthålls emellertid.
Använda automatläge
Fläkthastigheten justeras automatiskt
enligt temperaturinställningen och
förhållanden i omgivningen.
Därför kan fläkten stanna ett ögonblick
tills varm eller kall luft börjar strömma ut
omedelbart efter att knappen ”AUTO” har
tryckts in.Avkänningsfunktion för imma på
vindrutan
I automatiskt läge känner fuktighetssensorn
av imma på vindrutan och reglerar
luftkonditioneringen för att undvika detta.
Avfrostning av vindrutetorkare (i
förekommande fall)/Eluppvärmning av
vindrutan (i förekommande fall)
Denna funktion används för att undvika
isbildning på vindrutan och på
torkarbladen.
Tryck på knappen för att sätta på/stänga
av systemet.
Indikatorn tänds när systemet är aktiverat.
Modeller med avfrostare till
vindrutetorkarna:
Avfrostningsfunktionen för
vindrutetorkarna stängs automatiskt av
efter en stund.
Modeller med eluppvärmda
vindrutetorkare:
• Eluppvärmningen till vindrutan stängs
av automatiskt efter cirka 4 minuter.
• Eluppvärmningen till vindrutan kan
inte användas om utetemperaturen är
5°C eller högre.
AAvfrostning av vindrutetorkare,
reglage
BEluppvärmning av vindruta, reglage
6.1 Använda luftkonditioneringssystem och avfrostning
342
