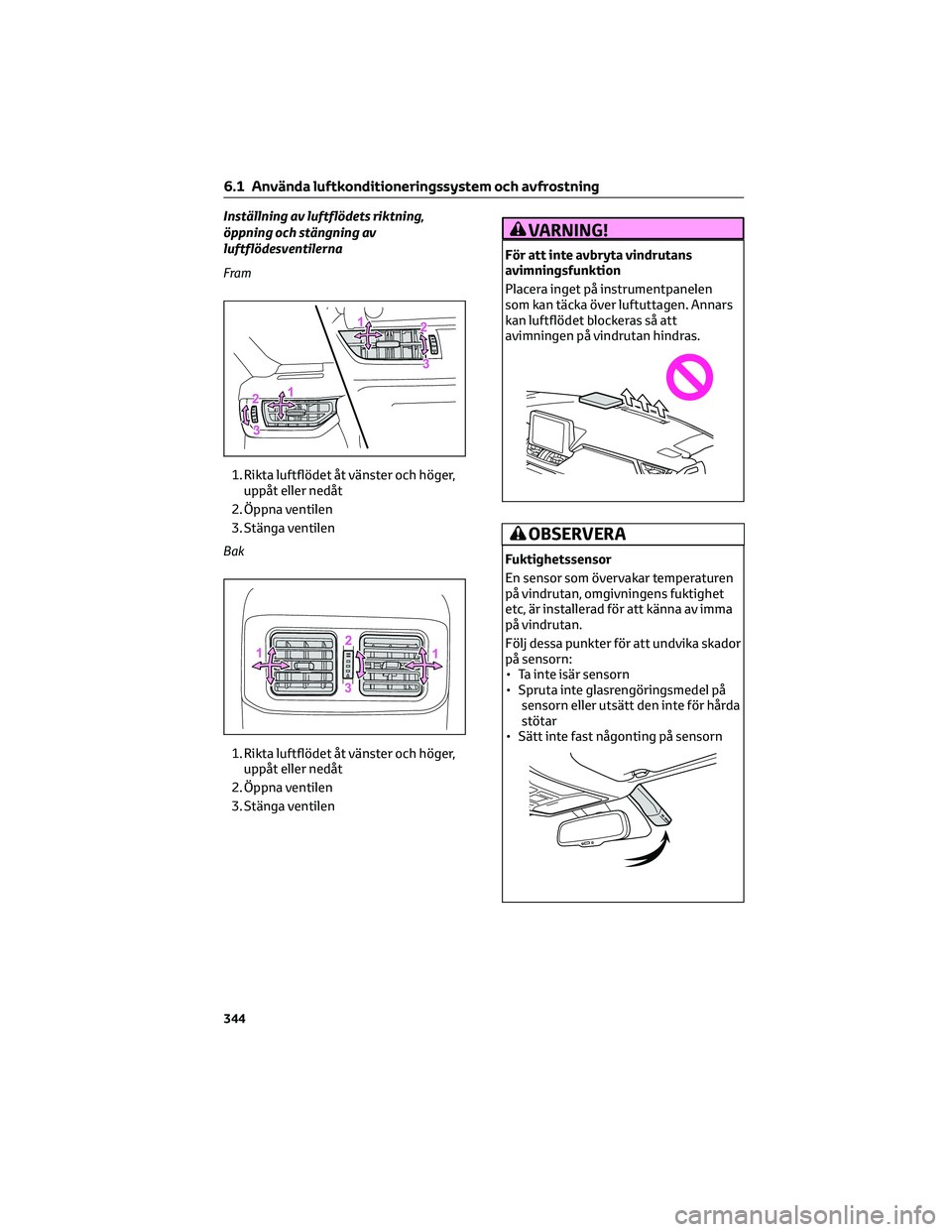

Inställning av luftflödets riktning,
öppning och stängning av
luftflödesventilerna
Fram
1. Rikta luftflödet åt vänster och höger,
uppåt eller nedåt
2. Öppna ventilen
3. Stänga ventilen
Bak
1. Rikta luftflödet åt vänster och höger,
uppåt eller nedåt
2. Öppna ventilen
3. Stänga ventilenVARNING!
För att inte avbryta vindrutans
avimningsfunktion
Placera inget på instrumentpanelen
som kan täcka över luftuttagen. Annars
kan luftflödet blockeras så att
avimningen på vindrutan hindras.
OBSERVERA
Fuktighetssensor
En sensor som övervakar temperaturen
på vindrutan, omgivningens fuktighet
etc, är installerad för att känna av imma
på vindrutan.
Följ dessa punkter för att undvika skador
på sensorn:
• Ta inte isär sensorn
• Spruta inte glasrengöringsmedel på
sensorn eller utsätt den inte för hårda
stötar
• Sätt inte fast någonting på sensorn
6.1 Använda luftkonditioneringssystem och avfrostning
344

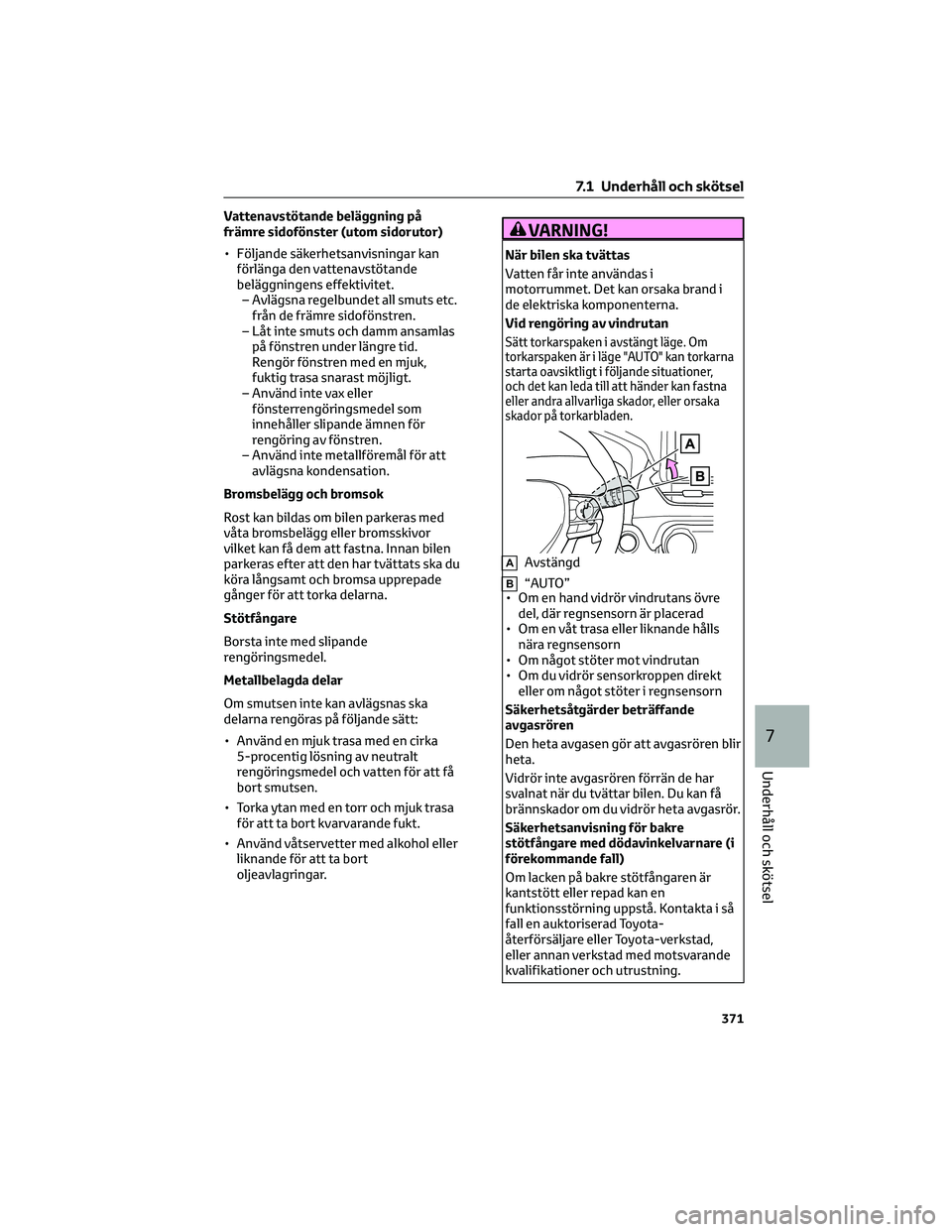

Vattenavstötande beläggning på
främre sidofönster (utom sidorutor)
• Följande säkerhetsanvisningar kan
förlänga den vattenavstötande
beläggningens effektivitet.
– Avlägsna regelbundet all smuts etc.
från de främre sidofönstren.
– Låt inte smuts och damm ansamlas
på fönstren under längre tid.
Rengör fönstren med en mjuk,
fuktig trasa snarast möjligt.
– Använd inte vax eller
fönsterrengöringsmedel som
innehåller slipande ämnen för
rengöring av fönstren.
– Använd inte metallföremål för att
avlägsna kondensation.
Bromsbelägg och bromsok
Rost kan bildas om bilen parkeras med
våta bromsbelägg eller bromsskivor
vilket kan få dem att fastna. Innan bilen
parkeras efter att den har tvättats ska du
köra långsamt och bromsa upprepade
gånger för att torka delarna.
Stötfångare
Borsta inte med slipande
rengöringsmedel.
Metallbelagda delar
Om smutsen inte kan avlägsnas ska
delarna rengöras på följande sätt:
• Använd en mjuk trasa med en cirka
5-procentig lösning av neutralt
rengöringsmedel och vatten för att få
bort smutsen.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
• Använd våtservetter med alkohol eller
liknande för att ta bort
oljeavlagringar.VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Det kan orsaka brand i
de elektriska komponenterna.
Vid rengöring av vindrutan
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan torkarna
starta oavsiktligt i följande situationer,
och det kan leda till att händer kan fastna
eller andra allvarliga skador, eller orsaka
skador på torkarbladen.
AAvstängd
B“AUTO”
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasrören
Den heta avgasen gör att avgasrören blir
heta.
Vidrör inte avgasrören förrän de har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör heta avgasrör.
Säkerhetsanvisning för bakre
stötfångare med dödavinkelvarnare (i
förekommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan en
funktionsstörning uppstå. Kontakta i så
fall en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
7.1 Underhåll och skötsel
371
7
Underhåll och skötsel

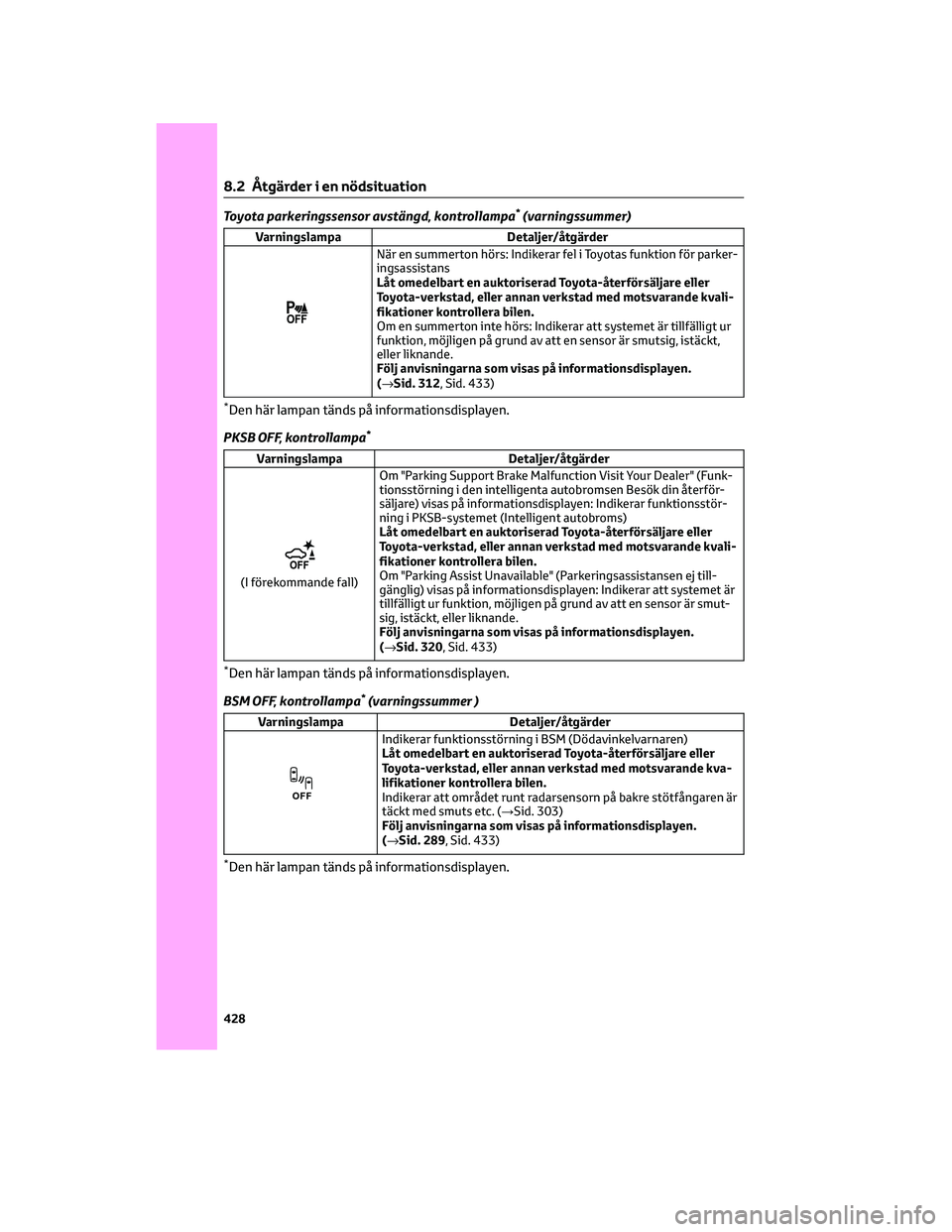

Toyota parkeringssensor avstängd, kontrollampa*(varningssummer)
Varningslampa Detaljer/åtgärder
När en summerton hörs: Indikerar fel i Toyotas funktion för parker-
ingsassistans
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Om en summerton inte hörs: Indikerar att systemet är tillfälligt ur
funktion, möjligen på grund av att en sensor är smutsig, istäckt,
eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 312, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
PKSB OFF, kontrollampa
*
Varningslampa Detaljer/åtgärder
(I förekommande fall)Om "Parking Support Brake Malfunction Visit Your Dealer" (Funk-
tionsstörning i den intelligenta autobromsen Besök din återför-
säljare) visas på informationsdisplayen: Indikerar funktionsstör-
ning i PKSB-systemet (Intelligent autobroms)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Om "Parking Assist Unavailable" (Parkeringsassistansen ej till-
gänglig) visas på informationsdisplayen: Indikerar att systemet är
tillfälligt ur funktion, möjligen på grund av att en sensor är smut-
sig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 320, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
BSM OFF, kontrollampa
*(varningssummer )
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i BSM (Dödavinkelvarnaren)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kva-
lifikationer kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren är
täckt med smuts etc. (→Sid. 303)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 289, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
8.2 Åtgärder i en nödsituation
428

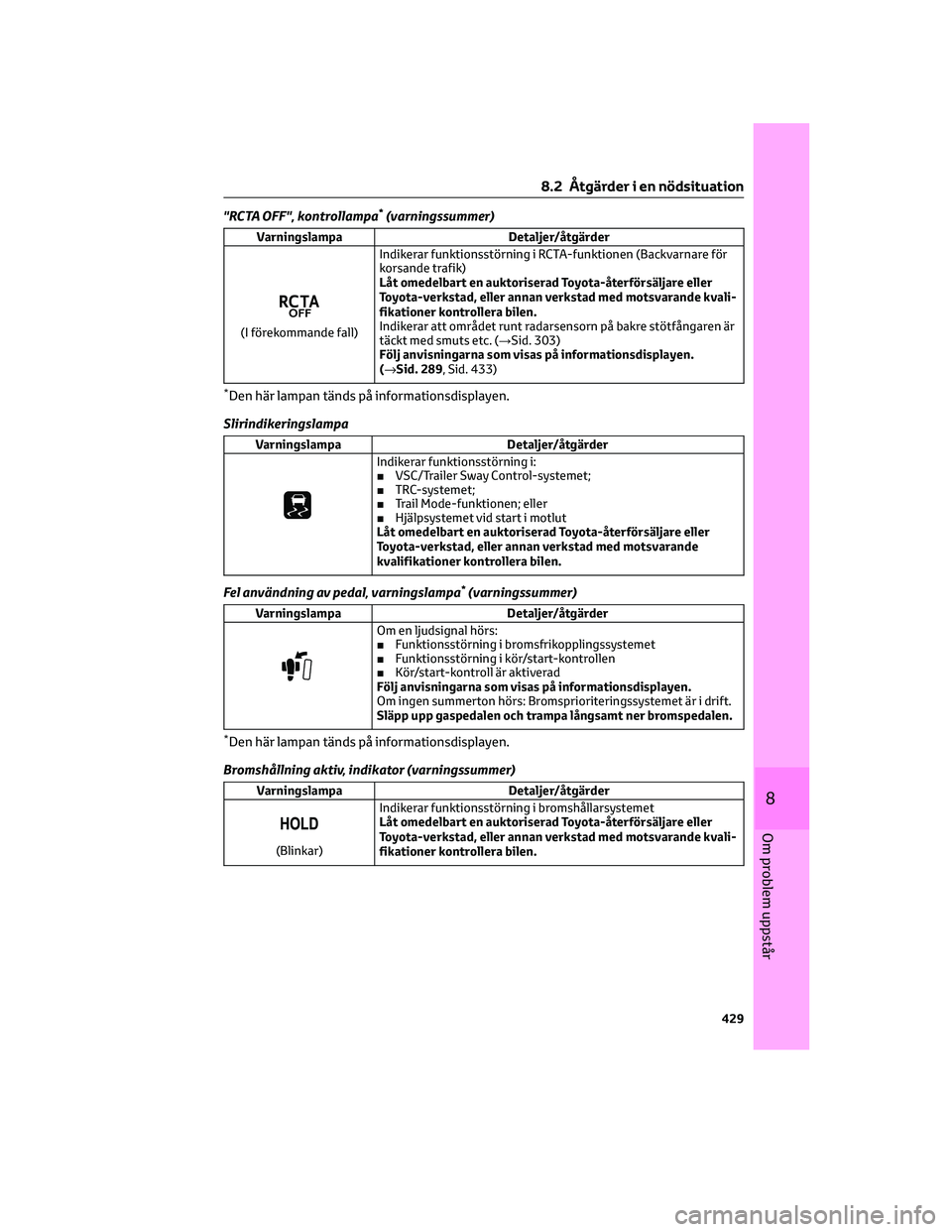

"RCTA OFF", kontrollampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(I förekommande fall)Indikerar funktionsstörning i RCTA-funktionen (Backvarnare för
korsande trafik)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren är
täckt med smuts etc. (→Sid. 303)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 289, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
Slirindikeringslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■VSC/Trailer Sway Control-systemet;
■TRC-systemet;
■Trail Mode-funktionen; eller
■Hjälpsystemet vid start i motlut
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Fel användning av pedal, varningslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
Om en ljudsignal hörs:
■Funktionsstörning i bromsfrikopplingssystemet
■Funktionsstörning i kör/start-kontrollen
■Kör/start-kontroll är aktiverad
Följ anvisningarna som visas på informationsdisplayen.
Om ingen summerton hörs: Bromsprioriteringssystemet är i drift.
Släpp upp gaspedalen och trampa långsamt ner bromspedalen.
*Den här lampan tänds på informationsdisplayen.
Bromshållning aktiv, indikator (varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar)Indikerar funktionsstörning i bromshållarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
8.2 Åtgärder i en nödsituation
429
8
Om problem uppstår

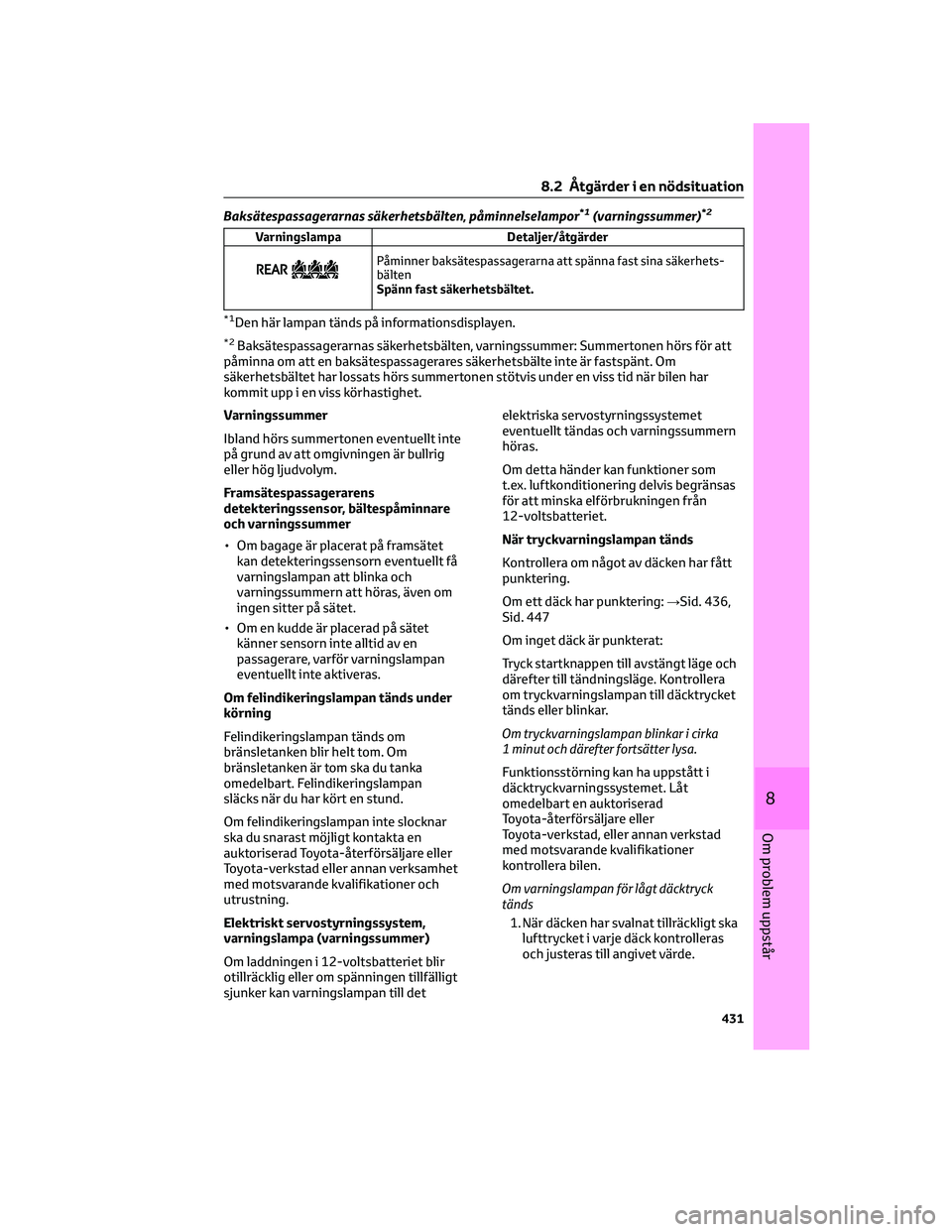

Baksätespassagerarnas säkerhetsbälten, påminnelselampor*1(varningssummer)*2
Varningslampa Detaljer/åtgärder
Påminner baksätespassagerarna att spänna fast sina säkerhets-
bälten
Spänn fast säkerhetsbältet.
*1Den här lampan tänds på informationsdisplayen.
*2Baksätespassagerarnas säkerhetsbälten, varningssummer: Summertonen hörs för att
påminna om att en baksätespassagerares säkerhetsbälte inte är fastspänt. Om
säkerhetsbältet har lossats hörs summertonen stötvis under en viss tid när bilen har
kommit upp i en viss körhastighet.
Varningssummer
Ibland hörs summertonen eventuellt inte
på grund av att omgivningen är bullrig
eller hög ljudvolym.
Framsätespassagerarens
detekteringssensor, bältespåminnare
och varningssummer
• Om bagage är placerat på framsätet
kan detekteringssensorn eventuellt få
varningslampan att blinka och
varningssummern att höras, även om
ingen sitter på sätet.
• Om en kudde är placerad på sätet
känner sensorn inte alltid av en
passagerare, varför varningslampan
eventuellt inte aktiveras.
Om felindikeringslampan tänds under
körning
Felindikeringslampan tänds om
bränsletanken blir helt tom. Om
bränsletanken är tom ska du tanka
omedelbart. Felindikeringslampan
släcks när du har kört en stund.
Om felindikeringslampan inte slocknar
ska du snarast möjligt kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verksamhet
med motsvarande kvalifikationer och
utrustning.
Elektriskt servostyrningssystem,
varningslampa (varningssummer)
Om laddningen i 12-voltsbatteriet blir
otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till detelektriska servostyrningssystemet
eventuellt tändas och varningssummern
höras.
Om detta händer kan funktioner som
t.ex. luftkonditionering delvis begränsas
för att minska elförbrukningen från
12-voltsbatteriet.
När tryckvarningslampan tänds
Kontrollera om något av däcken har fått
punktering.
Om ett däck har punktering:→Sid. 436,
Sid. 447
Om inget däck är punkterat:
Tryck startknappen till avstängt läge och
därefter till tändningsläge. Kontrollera
om tryckvarningslampan till däcktrycket
tänds eller blinkar.
Om tryckvarningslampan blinkar i cirka
1 minut och därefter fortsätter lysa.
Funktionsstörning kan ha uppstått i
däcktryckvarningssystemet. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om varningslampan för lågt däcktryck
tänds
1. När däcken har svalnat tillräckligt ska
lufttrycket i varje däck kontrolleras
och justeras till angivet värde.
8.2 Åtgärder i en nödsituation
431
8
Om problem uppstår

Om ”Traction Battery Needs to be
Protected Shift into P to Restart” visas
Det här meddelandet visas när
hybridbatteriets laddning har blivit
extremt låg eftersom växelspaken har
lämnats kvar i N under en viss tid.
För växelspaken till P och starta om
hybridsystemet när du ska använda
bilen.
Om “Shift to P Before Exiting Vehicle”
visas
Meddelandet visas om förardörren
öppnas utan att startknappen trycks till
avstängt läge medan växelläget är i
annat läge än P.
För växelspaken till P.
Om ”Shift Is in N Release Accelerator
Before Shifting” visas
Meddelandet visas när gaspedalen har
trampats ned och växelläget är i N. Släpp
upp gaspedalen och ändra till växelläge
D eller R.
Om “Press Brake when vehicle is
stopped Hybrid system may overheat”
visas
Meddelandet visas när gaspedalen
trampas ned för att hålla kvar bilen
medan den står i en uppförsbacke, eller
liknande.
Om detta fortsätter kan hybridsystemet
överhettas.
Släpp upp gaspedalen och trampa
långsamt ner bromspedalen.
Om ”Auto Power OFF to Conserve
Battery” (Automatisk avstängning för
att spara batteri) visas
Strömmen stängdes av med den
automatiska avstängningen.
Låt hybridsystemet vara igång i cirka
5 minuter för att ladda upp
12-voltsbatteriet nästa gång du startar
hybridsystemet.Om “Engine Oil Level Low Add or
Replace” visas
Motoroljenivån kan vara låg. Kontrollera
nivån på motoroljan och fyll på
motorolja vid behov. Det här
meddelandet kan visas när bilen står på
sluttande underlag. Flytta bilen till plant
underlag och kontrollera att
meddelandet försvinner.
Om ett meddelande som indikerar fel i
frontkameran visas (i förekommande
fall)
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 253, Sid. 425)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Körfilsassistans)*
• AHB (Automatiskt avbländande
helljus)*
• RSA (Vägskyltsavläsare)*
• Aktiv farthållare med radar från
0 km/tim*
*
I förekommande fall
Om ett meddelande som indikerar
funktionsstörning i radarsensorn visas
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 253, Sid. 425)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Linjeavkännare)*
• Aktiv farthållare med radar från
0 km/tim*
*
I förekommande fall
Om ”Radar Cruise Control Temporarily
Unavailable See Owner’s Manual” visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) upphör
tillfälligt eller tills problemet som visas i
meddelandet har åtgärdats. (orsaker och
åtgärder:→Sid. 253)
8.2 Åtgärder i en nödsituation
435
8
Om problem uppstår

Om “Radar Cruise Control Unavailable”
visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) kan inte
användas för tillfället. Använd systemet
när det blir tillgängligt igen.
Varningssummer
→Sid. 431
VARNING!
Om en varningslampa tänds eller en
varningssummer hörs när ett
meddelande visas på
informationsdisplayen
→Sid. 432
OBSERVERA
Meddelandet ”High Power
Consumption Partial Limit On
AC/Heater Operation” visas ofta
En funktionsstörning som är relaterad
till laddningssystemet eller
12-voltsbatteriet kan vara på väg att
försämras. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om “Maintenance Reqd. For Traction
Battery At Your Dealer” visas
Hybridbatteriet ska kontrolleras eller
bytas ut enligt underhållsschemat. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Om du fortsätter köra bilen utan att
låta kontrollera hybridbatteriet
kommer hybridsystemet inte att
kunna startas.
• Om hybridsystemet inte startar ska du
omedelbart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
8.2.5 Om du får punktering
(modeller utan reservhjul)
Din bil är inte utrustad med reservhjul,
istället är den utrustad med
reparationssats för akut däcklagning.
Punktering som orsakats av en spik eller
skruv som fastnat i däckmönstret kan
lagas temporärt med däcklagningssatsen.
(Satsen innehåller en flaska
tätningsmedel. Tätningsmedlet kan
endast användas en gång för tillfällig
reparation av ett däck utan att spiken
eller skruven tas bort från däcket.)
Beroende på skadorna på det punkterade
däcket kan lagningen eventuellt inte
göras med däcklagningssatsen.
(→Sid. 437)
När reparationssatsen har använts för en
tillfällig lagning av ett däck ska däcket
lagas eller bytas ut av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
VARNING!
Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för gott, vilket kan
resultera i en olycka.
Att köra med ett platt däck kan skapa
ett längsgående spår på sidoväggen.
I så fall kan däcket explodera när en
reparationssats används.
Innan du reparerar bilen
• Stanna bilen på en säker plats på ett
stadigt och plant underlag.
• Ansätt parkeringsbromsen.
• För växelspaken till P.
• Stäng av rörelsedetektor och
lutningssensor (i förekommande fall)
(→Sid. 61)
• Stäng av hybridsystemet.
8.2 Åtgärder i en nödsituation
436

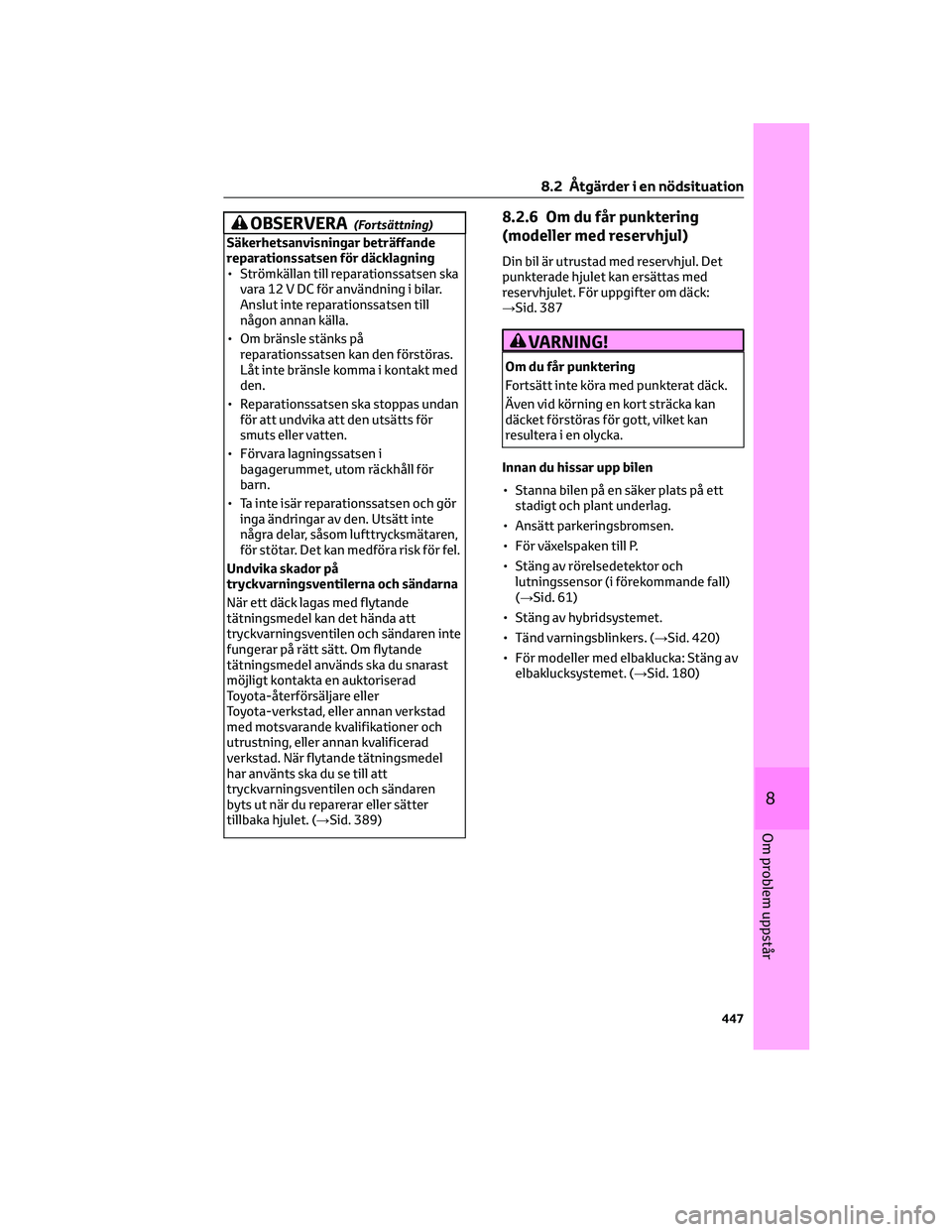

OBSERVERA(Fortsättning)
Säkerhetsanvisningar beträffande
reparationssatsen för däcklagning
• Strömkällan till reparationssatsen ska
vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till
någon annan källa.
• Om bränsle stänks på
reparationssatsen kan den förstöras.
Låt inte bränsle komma i kontakt med
den.
• Reparationssatsen ska stoppas undan
för att undvika att den utsätts för
smuts eller vatten.
• Förvara lagningssatsen i
bagagerummet, utom räckhåll för
barn.
• Ta inte isär reparationssatsen och gör
inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren,
för stötar. Det kan medföra risk för fel.
Undvika skador på
tryckvarningsventilerna och sändarna
När ett däck lagas med flytande
tätningsmedel kan det hända att
tryckvarningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande
tätningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning, eller annan kvalificerad
verkstad. När flytande tätningsmedel
har använts ska du se till att
tryckvarningsventilen och sändaren
byts ut när du reparerar eller sätter
tillbaka hjulet. (→Sid. 389)
8.2.6 Om du får punktering
(modeller med reservhjul)
Din bil är utrustad med reservhjul. Det
punkterade hjulet kan ersättas med
reservhjulet. För uppgifter om däck:
→Sid. 387
VARNING!
Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för gott, vilket kan
resultera i en olycka.
Innan du hissar upp bilen
• Stanna bilen på en säker plats på ett
stadigt och plant underlag.
• Ansätt parkeringsbromsen.
• För växelspaken till P.
• Stäng av rörelsedetektor och
lutningssensor (i förekommande fall)
(→Sid. 61)
• Stäng av hybridsystemet.
• Tänd varningsblinkers. (→Sid. 420)
• För modeller med elbaklucka: Stäng av
elbaklucksystemet. (→Sid. 180)
8.2 Åtgärder i en nödsituation
447
8
Om problem uppstår

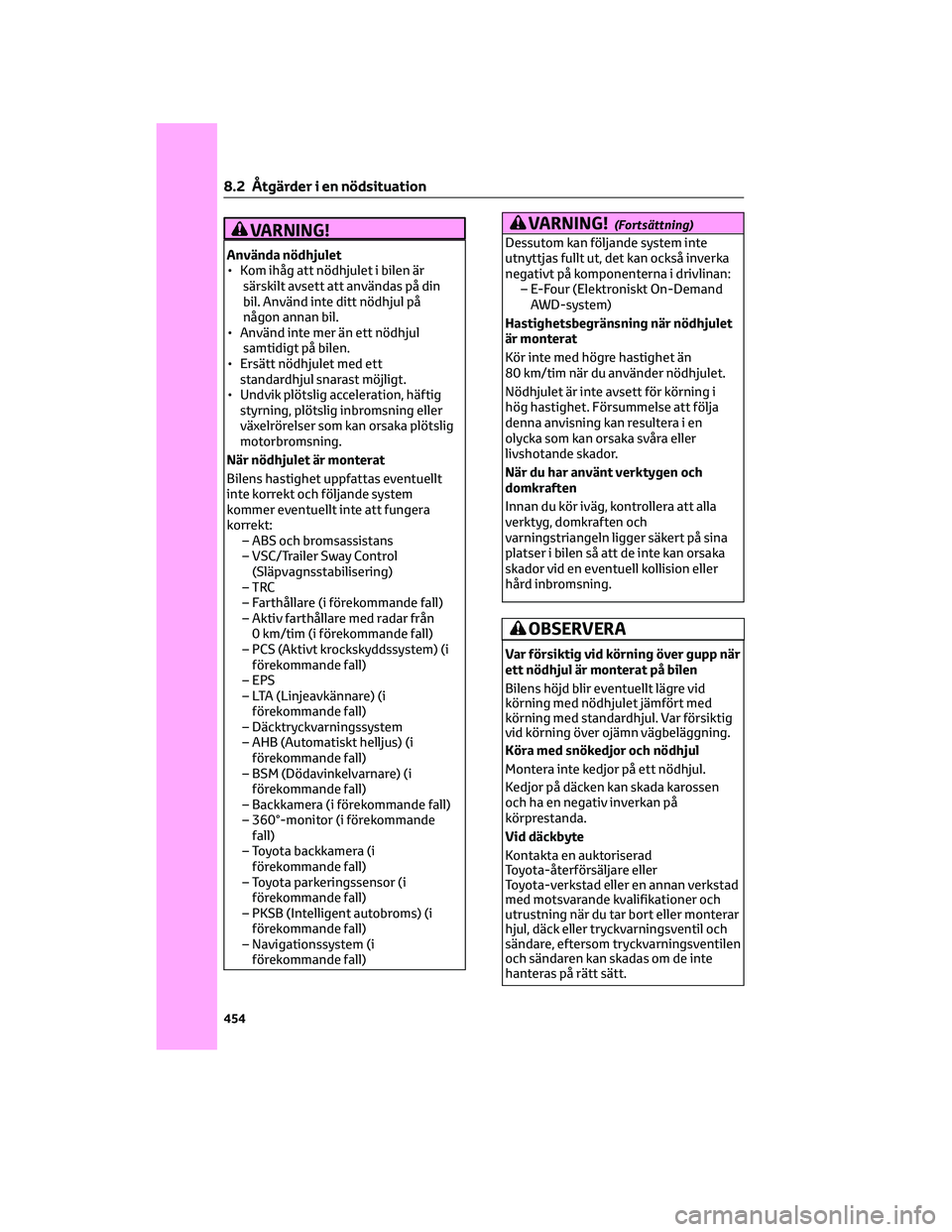

VARNING!
Använda nödhjulet
• Kom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
• Använd inte mer än ett nödhjul
samtidigt på bilen.
• Ersätt nödhjulet med ett
standardhjul snarast möjligt.
• Undvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig
motorbromsning.
När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system
kommer eventuellt inte att fungera
korrekt:
– ABS och bromsassistans
– VSC/Trailer Sway Control
(Släpvagnsstabilisering)
–TRC
– Farthållare (i förekommande fall)
– Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
– PCS (Aktivt krockskyddssystem) (i
förekommande fall)
– EPS
– LTA (Linjeavkännare) (i
förekommande fall)
– Däcktryckvarningssystem
– AHB (Automatiskt helljus) (i
förekommande fall)
– BSM (Dödavinkelvarnare) (i
förekommande fall)
– Backkamera (i förekommande fall)
– 360°-monitor (i förekommande
fall)
– Toyota backkamera (i
förekommande fall)
– Toyota parkeringssensor (i
förekommande fall)
– PKSB (Intelligent autobroms) (i
förekommande fall)
– Navigationssystem (i
förekommande fall)
VARNING!(Fortsättning)
Dessutom kan följande system inte
utnyttjas fullt ut, det kan också inverka
negativt på komponenterna i drivlinan:
– E-Four (Elektroniskt On-Demand
AWD-system)
Hastighetsbegränsning när nödhjulet
är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
När du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och
varningstriangeln ligger säkert på sina
platser i bilen så att de inte kan orsaka
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
Var försiktig vid körning över gupp när
ett nödhjul är monterat på bilen
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul. Var försiktig
vid körning över ojämn vägbeläggning.
Köra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karossen
och ha en negativ inverkan på
körprestanda.
Vid däckbyte
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller en annan verkstad
med motsvarande kvalifikationer och
utrustning när du tar bort eller monterar
hjul, däck eller tryckvarningsventil och
sändare, eftersom tryckvarningsventilen
och sändaren kan skadas om de inte
hanteras på rätt sätt.
8.2 Åtgärder i en nödsituation
454

Automatiskt belysningssystem (→Sid. 234)
FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Ljussensorns känslighet Standard -2 till 2 O – O
Tiden innan strålkastarna
släcks (Utökat strålkastarsys-
tem)30 sekunder60 sekunder
––O 90 sekunder
120 sekunder
Bakrutetorkare (→Sid. 241)
FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Stoppfunktion för bakrute-
torkare länkad till öppning av
bakluckanAvstängd På – – O
Spolarlänkad bakrutetork-
ningPå Avstängd – – O
Växellägeslänkad bakrutetor-
kare (→Sid. 242)Endast en gångAvstängd
––O
Ihållande
PCS (Aktivt krockskyddssystem)*1(→Sid. 254)
Funktion Anpassad inställningABC
PCS (Aktivt krockskyddssys-
tem)*2På, Av – O –
Justering av larminställning Tidig, medel, sen – O –
*1I förekommande fall
*2Systemet aktiveras automatiskt varje gång startknappen trycks till tändningsläge.
LTA (Körfilsassistans)
*(→Sid. 261)
Funktion Anpassad inställningABC
Körfältsassistans På, Av – O –
Styrassistans På, Av – O –
Larmtyp Rattvibration, summerton – O –
Larmets känslighet Hög, standard – O –
Trötthetsvarnare, funktion På, Av – O –
Trötthetsvarnarens känslig-
hetHög, standard, låg – O –
*I förekommande fall
9.2 Specialinställning
481
9
Fordonsspecifikationer
