• Tillfällen när BSM-funktionen i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om bilen kastar upp vatten eller snö
bakom.

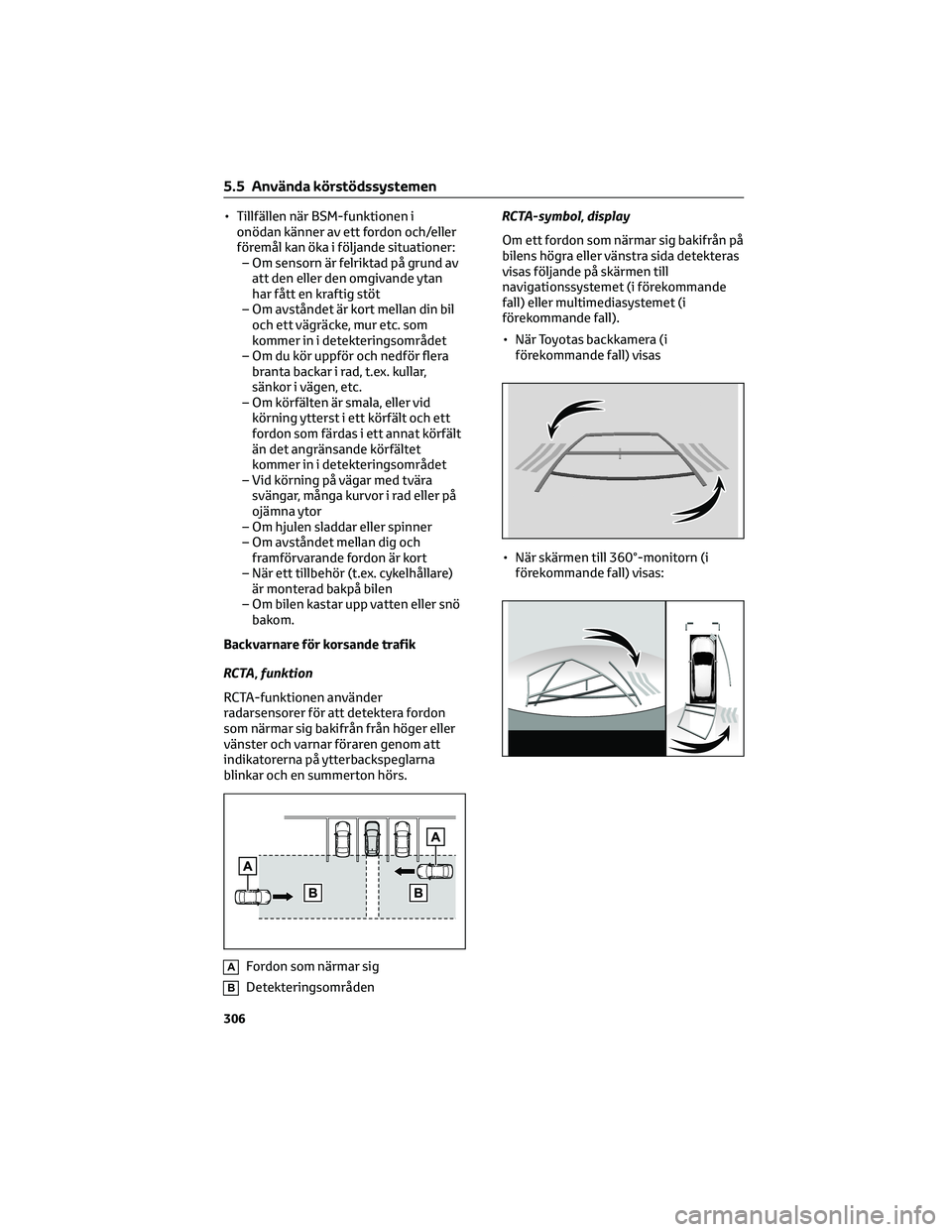

Backvarnare för korsande trafik
RCTA, funktion
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområdenRCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
bilens högra eller vänstra sida detekteras
visas följande på skärmen till
navigationssystemet (i förekommande
fall) eller multimediasystemet (i
förekommande fall).
• När Toyotas backkamera (i
förekommande fall) visas
• När skärmen till 360°-monitorn (i
förekommande fall) visas:
5.5 Använda körstödssystemen
306

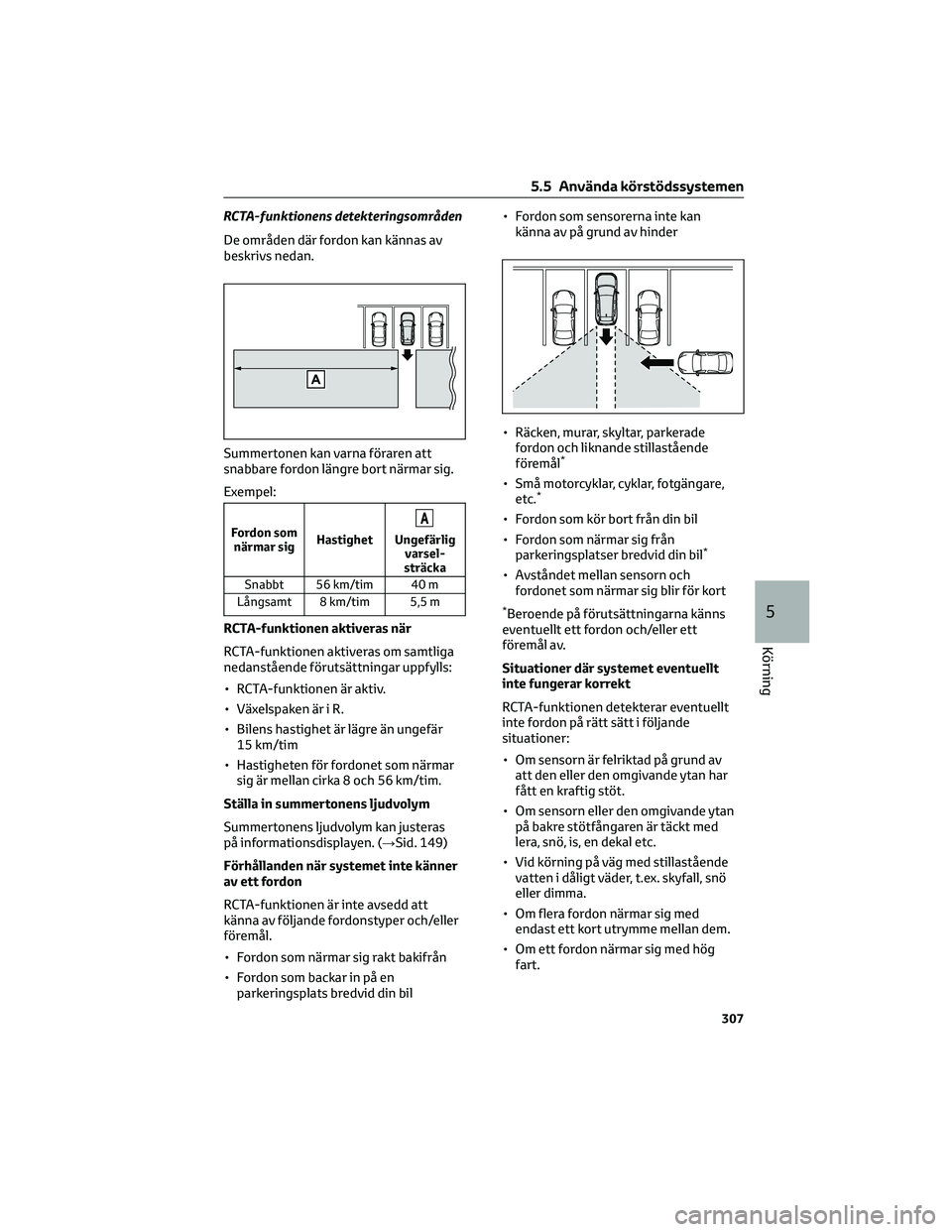

RCTA-funktionens detekteringsområden
De områden där fordon kan kännas av
beskrivs nedan.
Exempel:
Fordon som
närmar sigHastighetA
Ungefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• RCTA-funktionen är aktiv.
• Växelspaken är i R.
• Bilens hastighet är lägre än ungefär
15 km/tim
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. (→Sid. 149)
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål.
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil• Fordon som sensorerna inte kan
känna av på grund av hinder
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna känns
eventuellt ett fordon och/eller ett
föremål av.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt.
• Om sensorn eller den omgivande ytan
på bakre stötfångaren är täckt med
lera, snö, is, en dekal etc.
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma.
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem.
• Om ett fordon närmar sig med hög
fart.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar sig.
5.5 Använda körstödssystemen
307
5
Körning

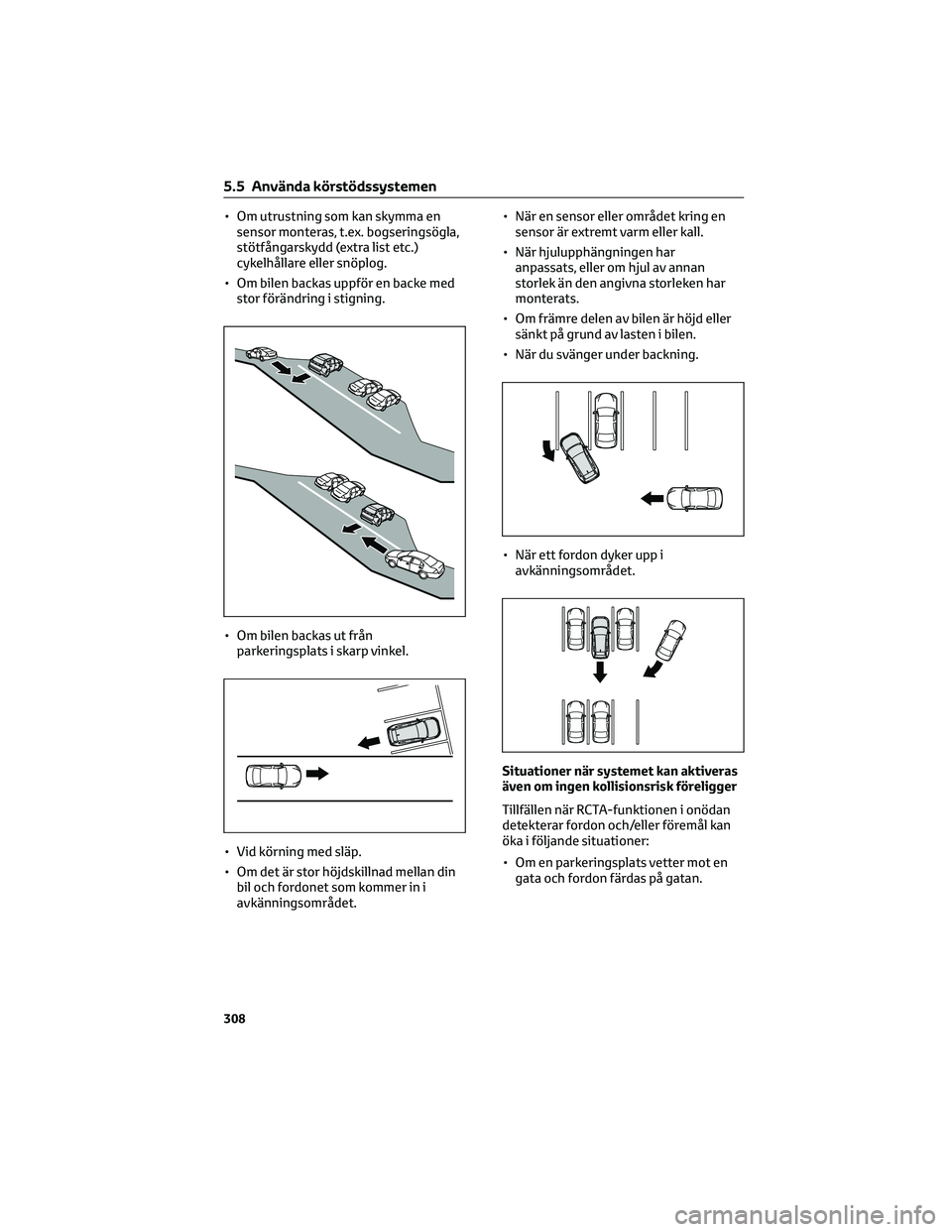

• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog.
• Om bilen backas uppför en backe med
stor förändring i stigning.
• Om bilen backas ut från
parkeringsplats i skarp vinkel.
• Vid körning med släp.
• Om det är stor höjdskillnad mellan din
bil och fordonet som kommer in i
avkänningsområdet.• När en sensor eller området kring en
sensor är extremt varm eller kall.
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• När du svänger under backning.
• När ett fordon dyker upp i
avkänningsområdet.
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
Tillfällen när RCTA-funktionen i onödan
detekterar fordon och/eller föremål kan
öka i följande situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan.
5.5 Använda körstödssystemen
308

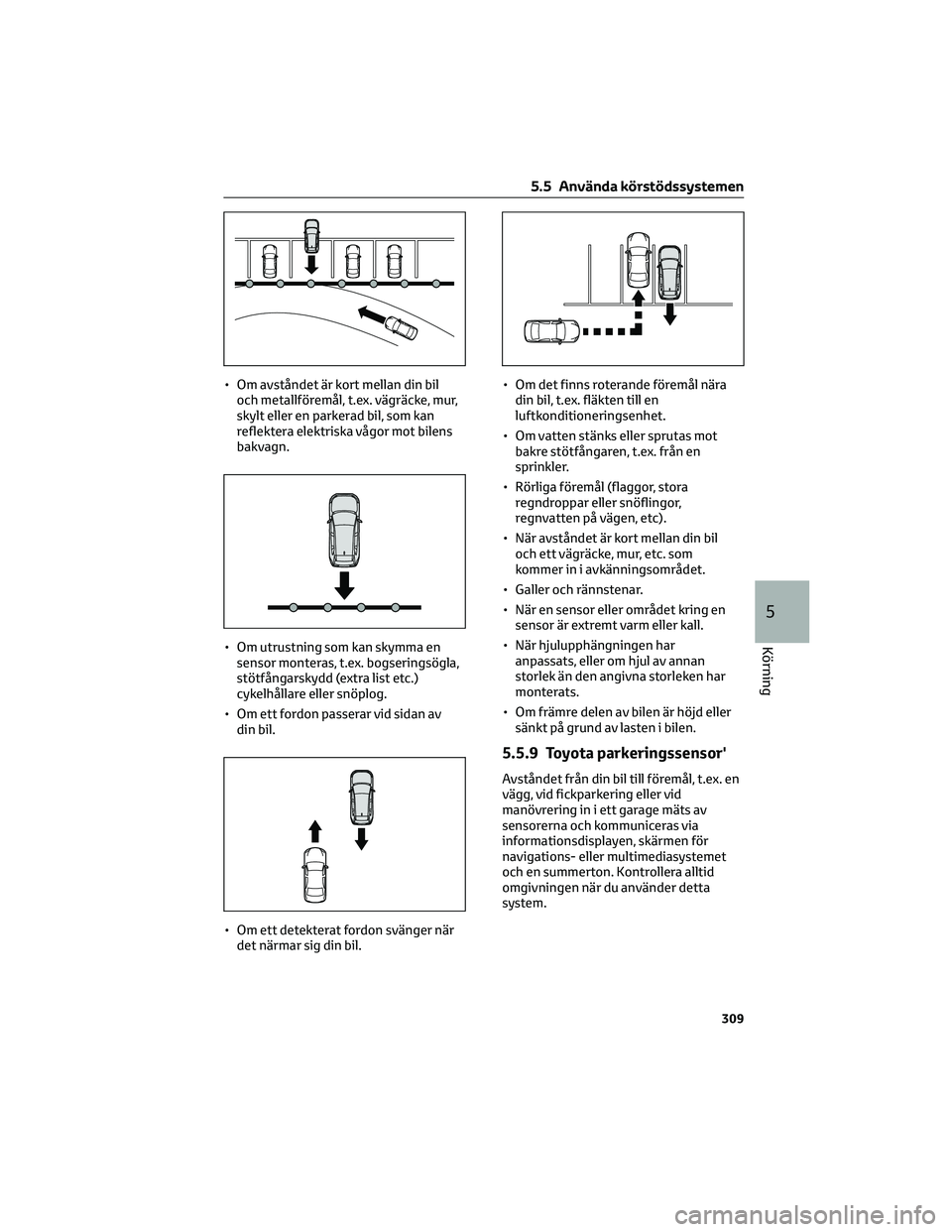

• Om avståndet är kort mellan din bil
och metallföremål, t.ex. vägräcke, mur,
skylt eller en parkerad bil, som kan
reflektera elektriska vågor mot bilens
bakvagn.
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog.
• Om ett fordon passerar vid sidan av
din bil.
• Om ett detekterat fordon svänger när
det närmar sig din bil.• Om det finns roterande föremål nära
din bil, t.ex. fläkten till en
luftkonditioneringsenhet.
• Om vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, stora
regndroppar eller snöflingor,
regnvatten på vägen, etc).
• När avståndet är kort mellan din bil
och ett vägräcke, mur, etc. som
kommer in i avkänningsområdet.
• Galler och rännstenar.
• När en sensor eller området kring en
sensor är extremt varm eller kall.
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
5.5.9 Toyota parkeringssensor'
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
informationsdisplayen, skärmen för
navigations- eller multimediasystemet
och en summerton. Kontrollera alltid
omgivningen när du använder detta
system.
5.5 Använda körstödssystemen
309
5
Körning

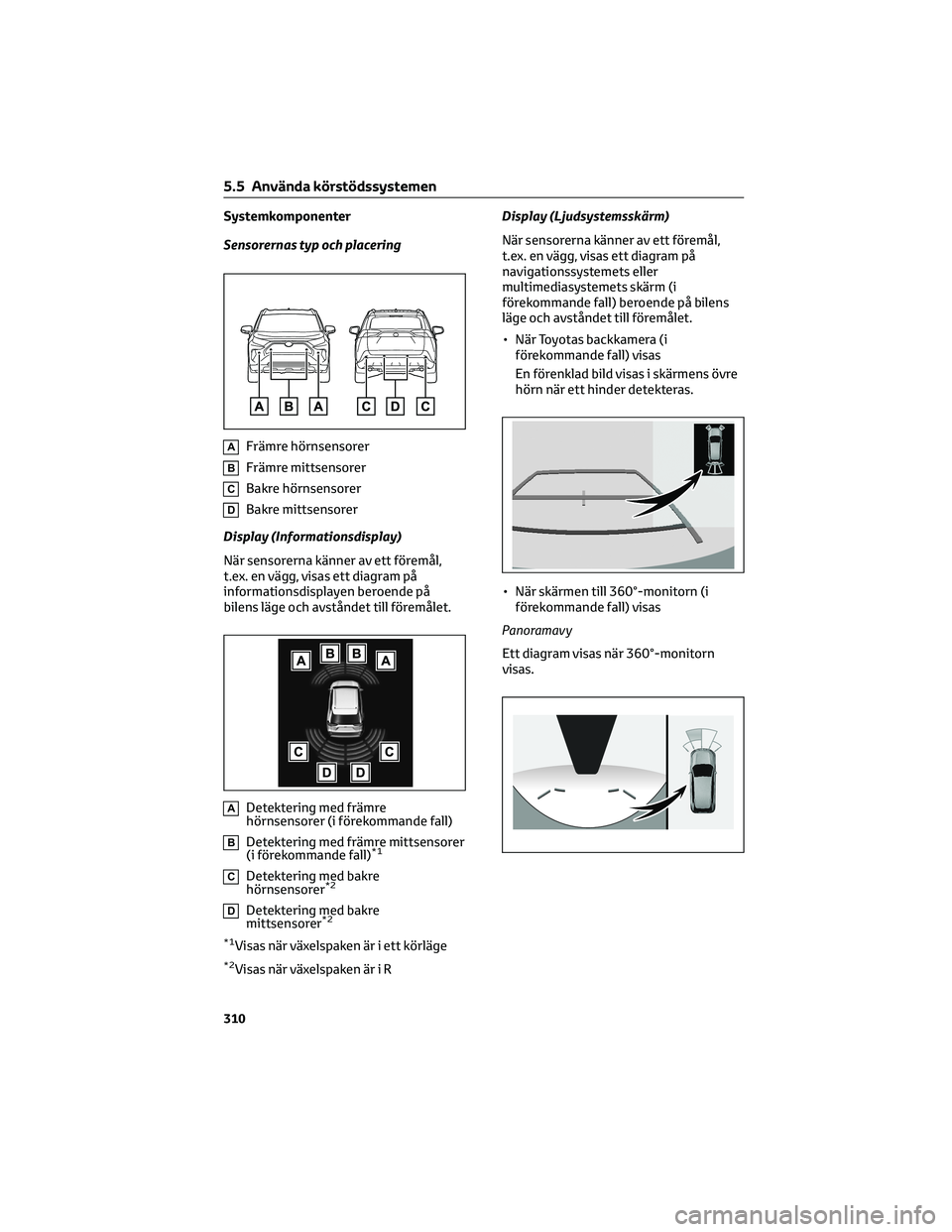

Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
Display (Informationsdisplay)
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
ADetektering med främre
hörnsensorer (i förekommande fall)
BDetektering med främre mittsensorer
(i förekommande fall)*1
CDetektering med bakre
hörnsensorer*2
DDetektering med bakre
mittsensorer*2
*1
Visas när växelspaken är i ett körläge
*2Visas när växelspaken är i RDisplay (Ljudsystemsskärm)
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
navigationssystemets eller
multimediasystemets skärm (i
förekommande fall) beroende på bilens
läge och avståndet till föremålet.
• När Toyotas backkamera (i
förekommande fall) visas
En förenklad bild visas i skärmens övre
hörn när ett hinder detekteras.
• När skärmen till 360°-monitorn (i
förekommande fall) visas
Panoramavy
Ett diagram visas när 360°-monitorn
visas.
5.5 Använda körstödssystemen
310

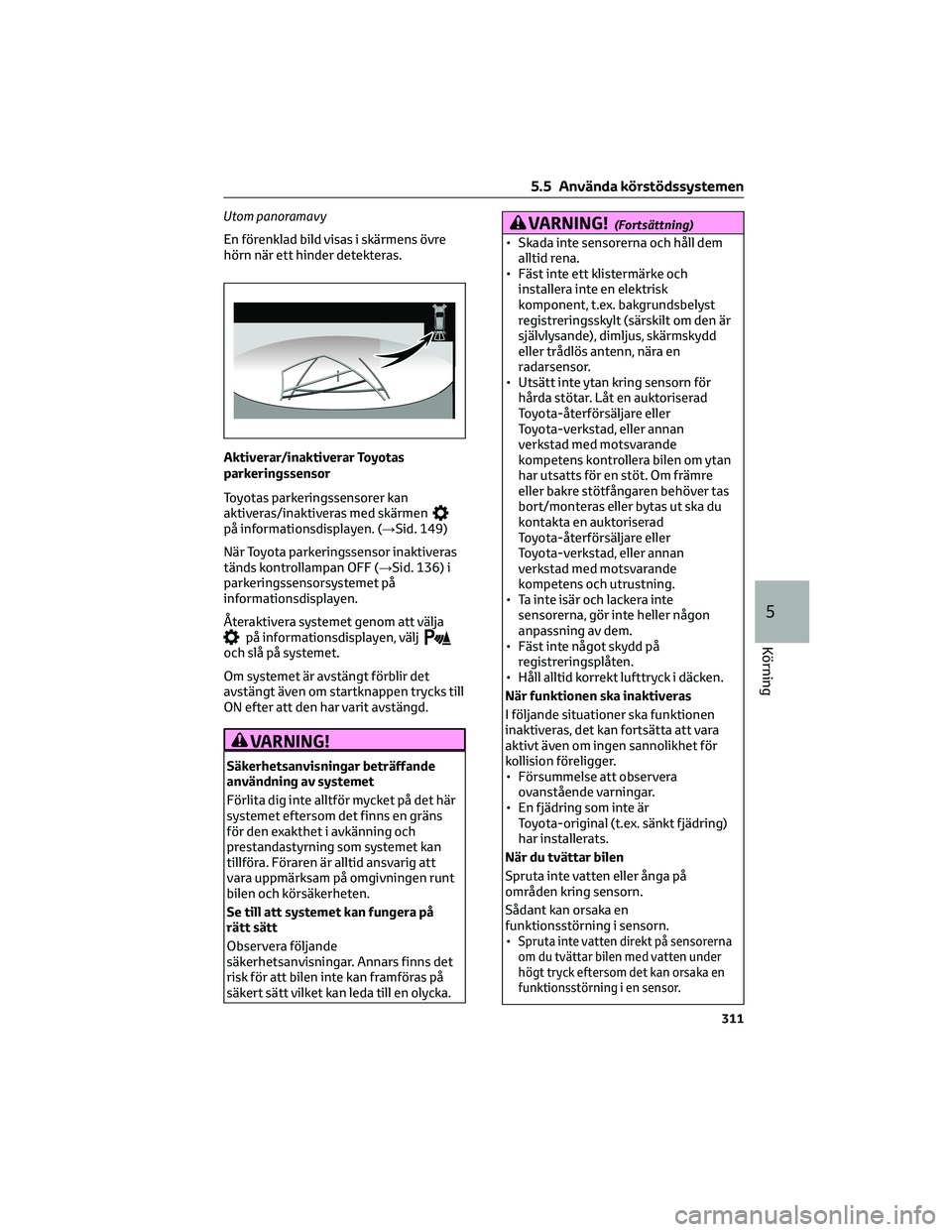

Utom panoramavy
En förenklad bild visas i skärmens övre
hörn när ett hinder detekteras.
Aktiverar/inaktiverar Toyotas
parkeringssensor
Toyotas parkeringssensorer kan
aktiveras/inaktiveras med skärmen
på informationsdisplayen. (→Sid. 149)
När Toyota parkeringssensor inaktiveras
tänds kontrollampan OFF (→Sid. 136) i
parkeringssensorsystemet på
informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen trycks till
ON efter att den har varit avstängd.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på det här
systemet eftersom det finns en gräns
för den exakthet i avkänning och
prestandastyrning som systemet kan
tillföra. Föraren är alltid ansvarig att
vara uppmärksam på omgivningen runt
bilen och körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Annars finns det
risk för att bilen inte kan framföras på
säkert sätt vilket kan leda till en olycka.
VARNING!(Fortsättning)
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
•
Spruta inte vatten direkt på sensorerna
om du tvättar bilen med vatten under
högt tryck eftersom det kan orsaka en
funktionsstörning i en sensor.
5.5 Använda körstödssystemen
311
5
Körning

VARNING!(Fortsättning)

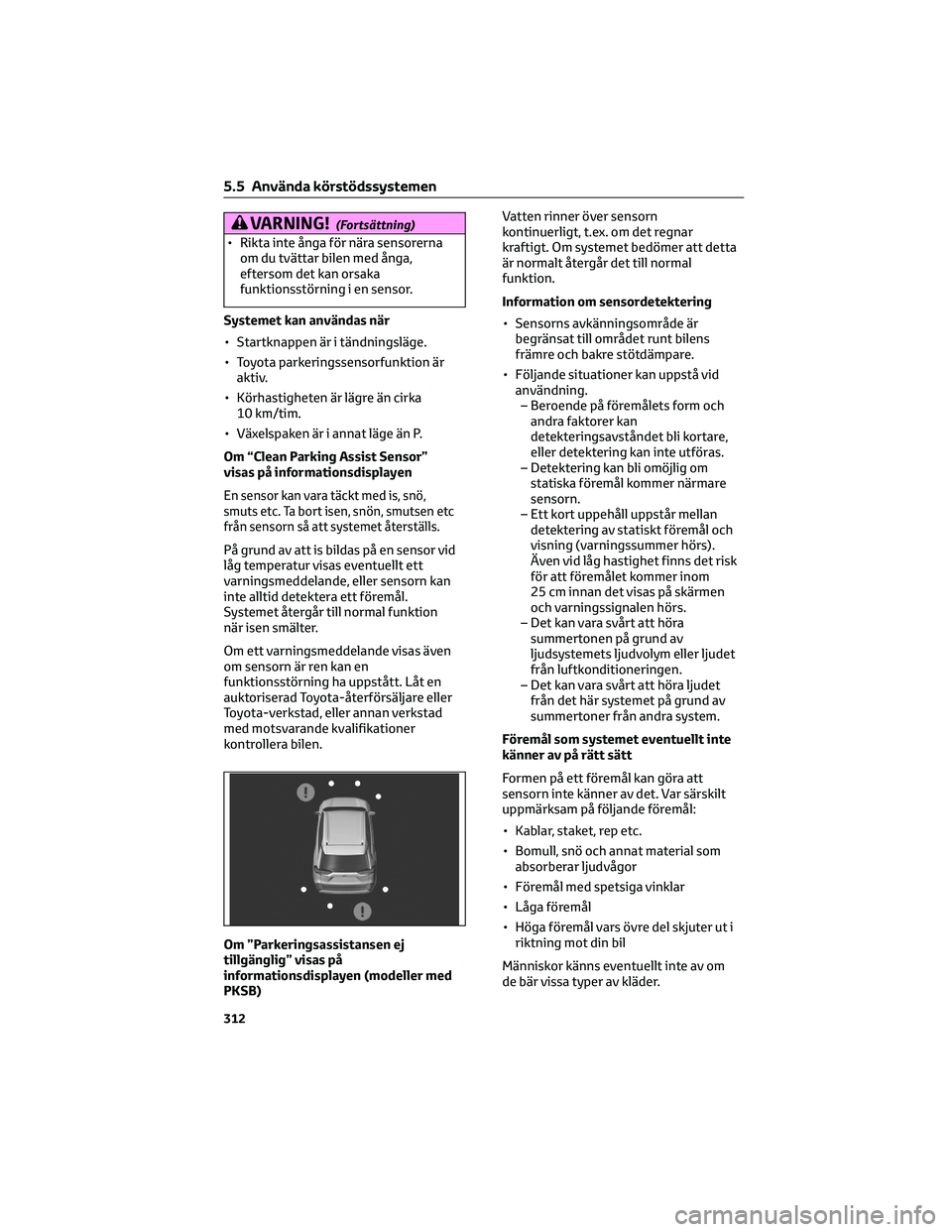

• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Växelspaken är i annat läge än P.
Om “Clean Parking Assist Sensor”
visas på informationsdisplayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen etc
från sensorn så att systemet återställs.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om ett varningsmeddelande visas även
om sensorn är ren kan en
funktionsstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om ”Parkeringsassistansen ej
tillgänglig” visas på
informationsdisplayen (modeller med
PKSB)Vatten rinner över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att detta
är normalt återgår det till normal
funktion.
Information om sensordetektering
• Sensorns avkänningsområde är
begränsat till området runt bilens
främre och bakre stötdämpare.
• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs).
Även vid låg hastighet finns det risk
för att föremålet kommer inom
25 cm innan det visas på skärmen
och varningssignalen hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
Föremål som systemet eventuellt inte
känner av på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
5.5 Använda körstödssystemen
312

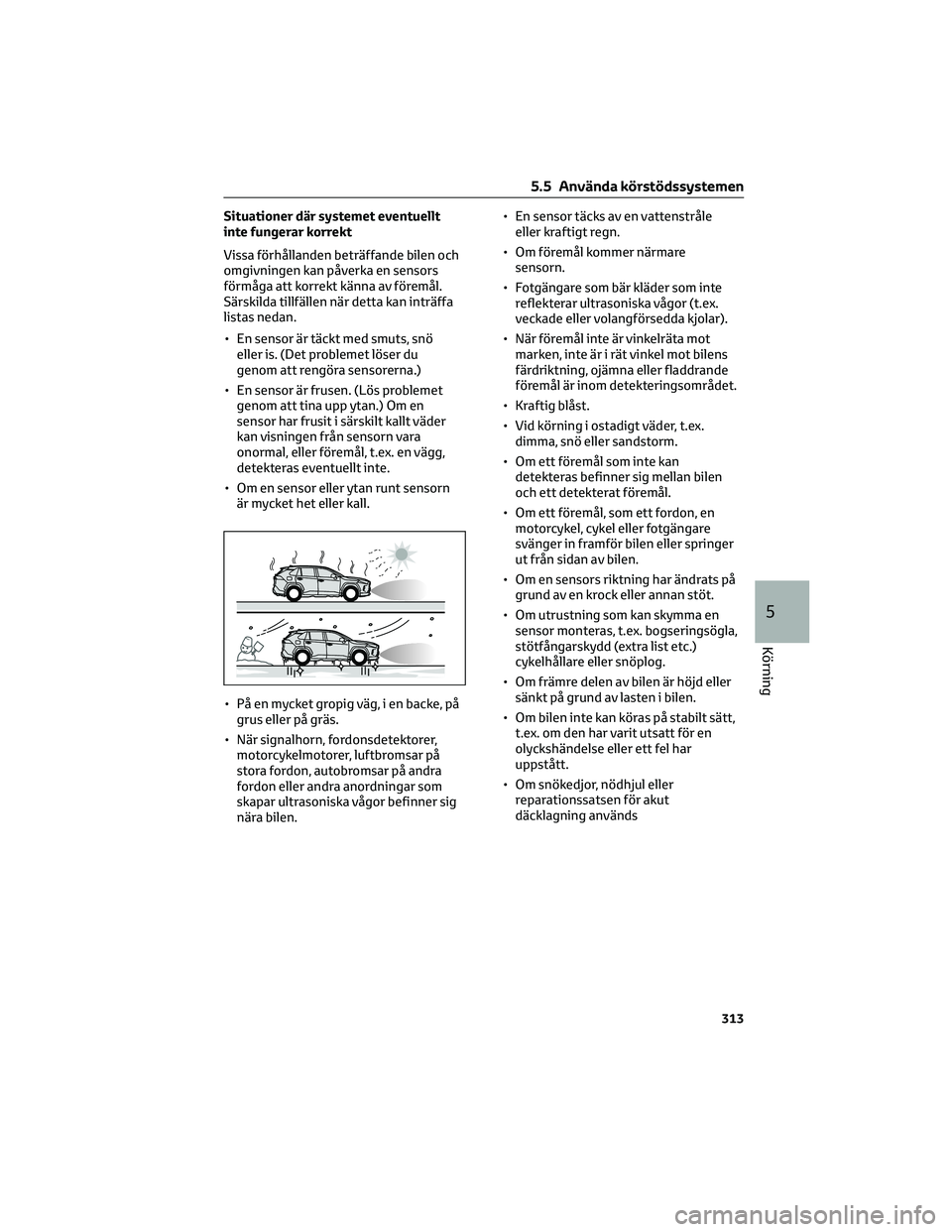

Situationer där systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Särskilda tillfällen när detta kan inträffa
listas nedan.
• En sensor är täckt med smuts, snö
eller is. (Det problemet löser du
genom att rengöra sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• Om en sensor eller ytan runt sensorn
är mycket het eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen.• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller sandstorm.
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål.
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt.
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller ett fel har
uppstått.
• Om snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används
5.5 Använda körstödssystemen
313
5
Körning

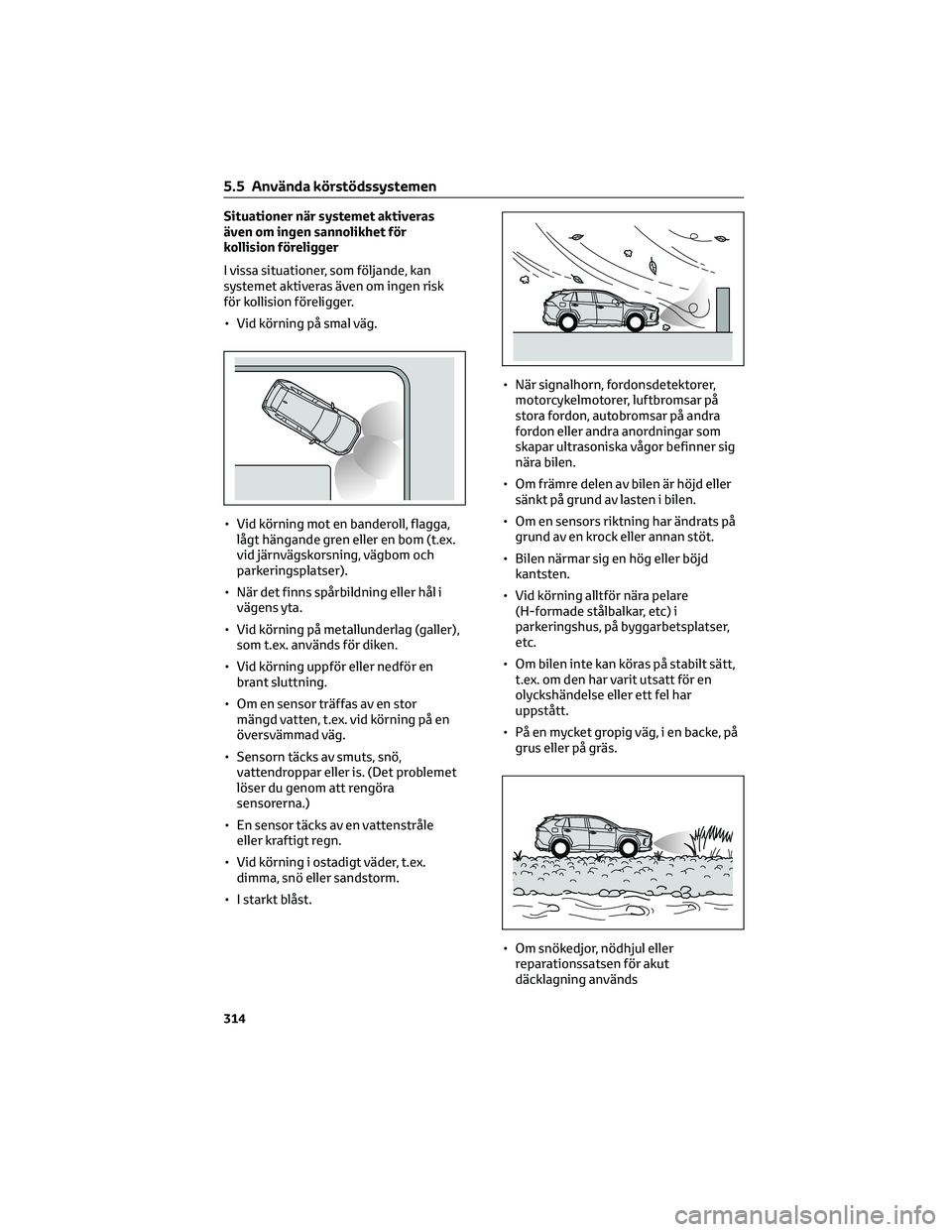

Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
I vissa situationer, som följande, kan
systemet aktiveras även om ingen risk
för kollision föreligger.
• Vid körning på smal väg.
• Vid körning mot en banderoll, flagga,
lågt hängande gren eller en bom (t.ex.
vid järnvägskorsning, vägbom och
parkeringsplatser).
• När det finns spårbildning eller hål i
vägens yta.
• Vid körning på metallunderlag (galler),
som t.ex. används för diken.
• Vid körning uppför eller nedför en
brant sluttning.
• Om en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
• Sensorn täcks av smuts, snö,
vattendroppar eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller sandstorm.
• I starkt blåst.• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt.
• Bilen närmar sig en hög eller böjd
kantsten.
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller ett fel har
uppstått.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• Om snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används
5.5 Använda körstödssystemen
314

Display för sensordetektering, avstånd
till föremål
Sensorernas avkänningsområdeACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
Avståndsdisplay
När ett föremål detekteras av en sensor visas det ungefärliga avståndet till föremålet på
informationsdisplayen, skärmen till navigationssystemet (i förekommande fall) eller
multimediasystemet (i förekommande fall). (När avståndet till föremålet blir kortare kan
avståndssegmenten börja blinka.)
Bilderna kan skilja sig från de som visas i illustrationerna.
• Ungefärligt avstånd till föremålet
– Främre mittsensor: 100 cm till
60 cm
– Bakre mittsensor: 150 cm till 60 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
60 cm till 45 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
5.5 Använda körstödssystemen
315
5
Körning
