WAARSCHUWING!
Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het
RSA-systeem. De RSA is een systeem
dat de bestuurder ondersteunt middels
het bieden van informatie, maar het is
geen vervanging van het eigen inzicht
en de oplettendheid van de bestuurder.
Rijd voorzichtig door altijd goed op de
verkeersregels te letten.
Weergave op het multi-
informatiedisplay
Wanneer de camera voor een
verkeersbord herkent en/of er informatie
over een verkeersbord beschikbaar is via
het navigatiesysteem, wordt het bord
weergegeven op het
multi-informatiedisplay.
• Wanneer de weergave van informatie
van het ondersteunende systeem
wordt geselecteerd, kunnen er
maximaal 3 verkeersborden worden
weergegeven. (→Blz. 156)
• Wanneer een ander tabblad dan dat
van het ondersteunende systeem
wordt geselecteerd, worden alleen de
volgende typen verkeersborden
weergegeven. (→Blz. 156)
– Verkeersbord begin/einde
snelheidslimiet
– Verkeersbord met aan de
snelheidslimiet gerelateerde
informatie (autosnelweg, autoweg,
bebouwde kom, erf )
– Verkeersbord einde verboden– Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
– Verkeersbord maximaal toegestane
snelheid met aanvullend bord
(alleen op- en afritten)
*Auto's met navigatiesysteem
Als er andere verkeersborden dan die
met de maximaal toegestane snelheid
worden herkend, worden deze
trapsgewijs weergegeven onder het
verkeersbord met de maximaal
toegestane snelheid.
Ondersteunde soorten verkeersborden
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, worden
weergegeven.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk
geïntroduceerde verkeersborden worden
mogelijk niet weergegeven.
• Verkeersborden snelheidslimiet
*
Snelheidslimiet begint/zone
maximumsnelheid begint
Snelheidslimiet eindigt/zone
maximumsnelheid eindigt
*Er wordt geen informatie over de
snelheidslimietweergegeven
wanneer er geen verkeersbord met
een snelheidslimiet of daaraan
gerelateerde informatie beschikbaar
is.
5.5 Gebruik van de ondersteunende systemen
299
5
Rijden

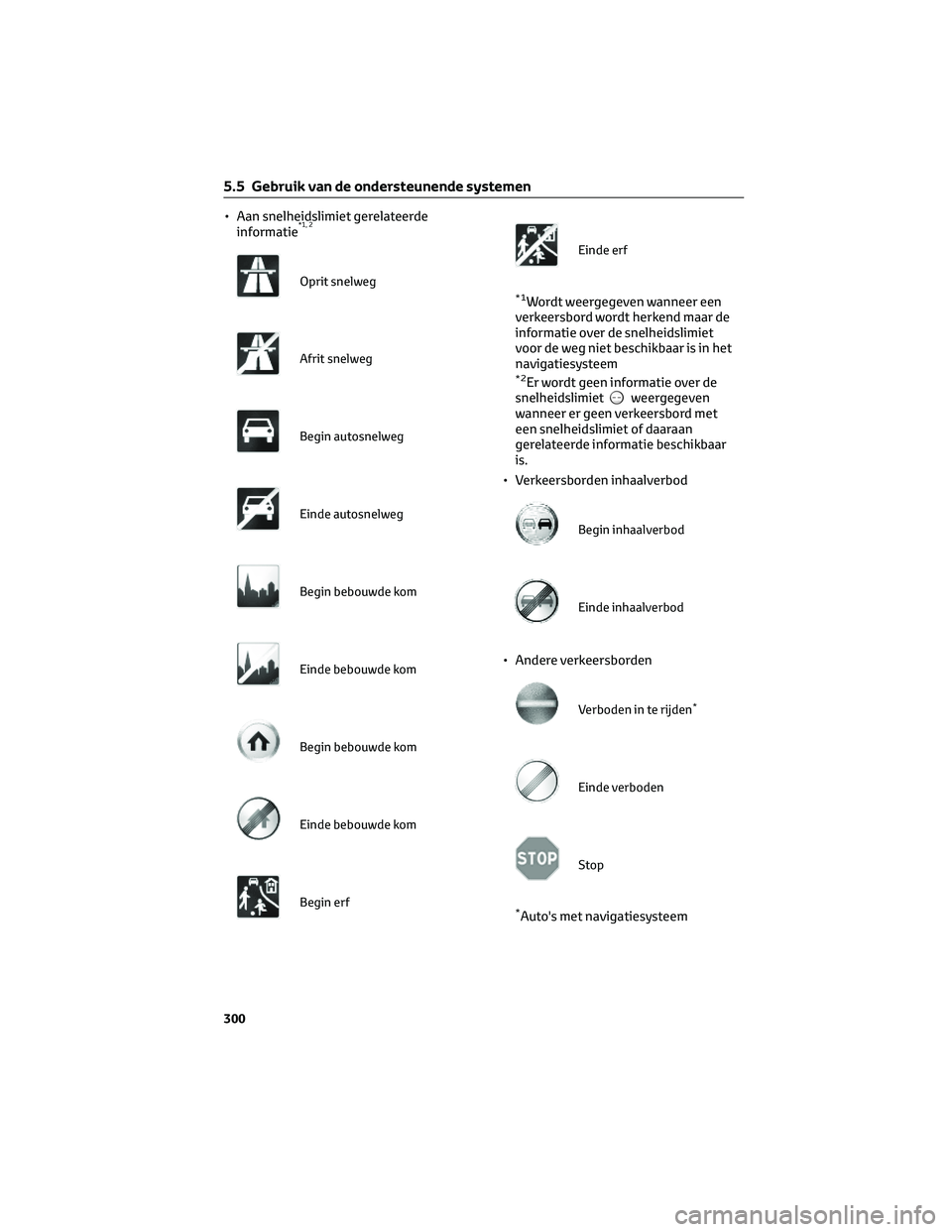

• Aan snelheidslimiet gerelateerde
informatie*1, 2
Oprit snelweg
Afrit snelweg
Begin autosnelweg
Einde autosnelweg
Begin bebouwde kom
Einde bebouwde kom
Begin bebouwde kom
Einde bebouwde kom
Begin erf
Einde erf
*1Wordt weergegeven wanneer een
verkeersbord wordt herkend maar de
informatie over de snelheidslimiet
voor de weg niet beschikbaar is in het
navigatiesysteem
*2Er wordt geen informatie over de
snelheidslimietweergegeven
wanneer er geen verkeersbord met
een snelheidslimiet of daaraan
gerelateerde informatie beschikbaar
is.
• Verkeersborden inhaalverbod
Begin inhaalverbod
Einde inhaalverbod
• Andere verkeersborden
Verboden in te rijden*
Einde verboden
Stop
*Auto's met navigatiesysteem
5.5 Gebruik van de ondersteunende systemen
300

• Maximaal toegestane snelheid met
aanvullend teken*1
Nat
Regen
IJs
Aanvullend teken aanwezig*2
Afrit rechts*3
Afrit links*3
Tijd
*1Gelijktijdig met snelheidslimiet
weergegeven.
*2Inhoud niet herkend.
*3Als de richtingaanwijzers bij het
wisselen van rijstrook niet worden
bediend, wordt het teken niet
weergegeven.
Waarschuwingsfunctie
In de volgende situaties waarschuwt het
RSA-systeem de bestuurder.
• Wanneer de rijsnelheid de
drempelwaarde voor de
snelheidswaarschuwing van het
weergegeven verkeersbord met de
maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord
duidelijker zichtbaar gemaakt en
klinkt er een zoemer.
• Als het RSA-systeem een
verkeersbord voor verboden in te
rijden herkent en signaleert dat de
bestuurder het inrijverbod negeert op
basis van de kaartinformatie van het
navigatiesysteem, knippert hetverkeersbord voor verboden in te
rijden en klinkt er een zoemer. (Auto's
met navigatiesysteem)
• Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een
inhaalverbod wordt weergegeven op
het multi-informatiedisplay, gaat het
verkeersbord knipperen en trilt het
stuurwiel.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie
mogelijk niet goed.
Instellen
→Blz. 163
Automatisch uitschakelen van
weergave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch
uitgeschakeld.
• Er wordt over een bepaalde afstand
geen verkeersbord herkend.
• De weg verandert als gevolg van een
afslag naar links of rechts, enz.
Omstandigheden waaronder de
functie mogelijk niet goed werkt of
niet goed signaleert
In de volgende situaties werkt de RSA
niet normaal en worden verkeersborden
mogelijk niet herkend, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.
• De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
• Er zit(ten) vuil, sneeuw, stickers, enz.
op de voorruit in de buurt van de
camera voor.
• Onder barre weersomstandigheden,
bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
5.5 Gebruik van de ondersteunende systemen
301
5
Rijden

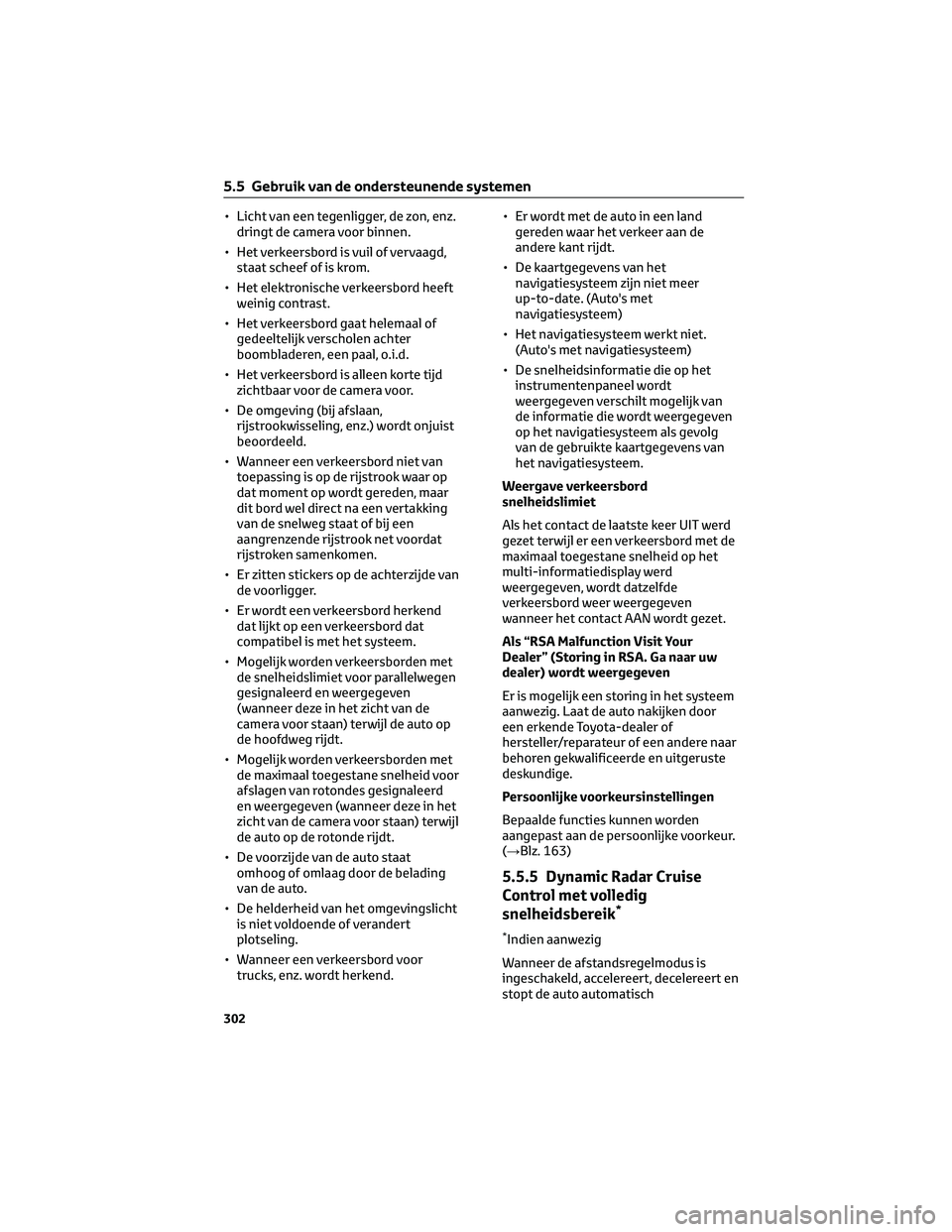

• Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
• Het verkeersbord is vuil of vervaagd,
staat scheef of is krom.
• Het elektronische verkeersbord heeft
weinig contrast.
• Het verkeersbord gaat helemaal of
gedeeltelijk verscholen achter
boombladeren, een paal, o.i.d.
• Het verkeersbord is alleen korte tijd
zichtbaar voor de camera voor.
• De omgeving (bij afslaan,
rijstrookwisseling, enz.) wordt onjuist
beoordeeld.
• Wanneer een verkeersbord niet van
toepassing is op de rijstrook waar op
dat moment op wordt gereden, maar
dit bord wel direct na een vertakking
van de snelweg staat of bij een
aangrenzende rijstrook net voordat
rijstroken samenkomen.
• Er zitten stickers op de achterzijde van
de voorligger.
• Er wordt een verkeersbord herkend
dat lijkt op een verkeersbord dat
compatibel is met het systeem.
• Mogelijk worden verkeersborden met
de snelheidslimiet voor parallelwegen
gesignaleerd en weergegeven
(wanneer deze in het zicht van de
camera voor staan) terwijl de auto op
de hoofdweg rijdt.
• Mogelijk worden verkeersborden met
de maximaal toegestane snelheid voor
afslagen van rotondes gesignaleerd
en weergegeven (wanneer deze in het
zicht van de camera voor staan) terwijl
de auto op de rotonde rijdt.
• De voorzijde van de auto staat
omhoog of omlaag door de belading
van de auto.
• De helderheid van het omgevingslicht
is niet voldoende of verandert
plotseling.
• Wanneer een verkeersbord voor
trucks, enz. wordt herkend.• Er wordt met de auto in een land
gereden waar het verkeer aan de
andere kant rijdt.
• De kaartgegevens van het
navigatiesysteem zijn niet meer
up-to-date. (Auto's met
navigatiesysteem)
• Het navigatiesysteem werkt niet.
(Auto's met navigatiesysteem)
• De snelheidsinformatie die op het
instrumentenpaneel wordt
weergegeven verschilt mogelijk van
de informatie die wordt weergegeven
op het navigatiesysteem als gevolg
van de gebruikte kaartgegevens van
het navigatiesysteem.
Weergave verkeersbord
snelheidslimiet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het
multi-informatiedisplay werd
weergegeven, wordt datzelfde
verkeersbord weer weergegeven
wanneer het contact AAN wordt gezet.
Als “RSA Malfunction Visit Your
Dealer” (Storing in RSA. Ga naar uw
dealer) wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden
aangepast aan de persoonlijke voorkeur.
(→Blz. 163)
5.5.5 Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
*Indien aanwezig
Wanneer de afstandsregelmodus is
ingeschakeld, accelereert, decelereert en
stopt de auto automatisch
5.5 Gebruik van de ondersteunende systemen
302

overeenkomstig de veranderingen in
snelheid van de voorligger, zelfs wanneer
het gaspedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus rijdt de
auto met een constante snelheid.
Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik op
autowegen en snelwegen.
• Afstandsregelmodus (→blz. 305)
• Constante-snelheidsregelmodus
(→blz. 308)
Systeemonderdelen
Weergave instrumentenpaneel
AMulti-informatiedisplay
BIngestelde snelheid
CControlelampjes
Bedieningsschakelaars
AAfstandsschakelaar
BSchakelaar +RES
CCruise control-hoofdschakelaar
DUitschakeltoets
ESchakelaar -SET
WAARSCHUWING!
Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
• Voor veilig rijden is alleen de
bestuurder verantwoordelijk.
Vertrouw niet alleen op het systeem
en rijd voorzichtig door altijd goed op
de omgeving te letten.
• De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden
ondersteuning.
Lees de hierna gegeven
aanwijzingen aandachtig door.
Vertrouw niet blindelings op dit
systeem en rijd altijd voorzichtig.
– Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert:→blz. 311
– Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt:→blz. 312
• Stel de geschikte snelheid in op basis
van de snelheidslimiet, de
verkeersintensiteit, de wegcondities,
de weersomstandigheden, enz. De
bestuurder moet de ingestelde
snelheid controleren.
• Zelfs als het systeem normaal werkt,
kan de door het systeem
gesignaleerde status van de
voorligger afwijken van de door de
bestuurder waargenomen status.
Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke
situatie inschatten en veilig rijden.
Volledig vertrouwen op het systeem
of aannemen dat het systeem de
veiligheid garandeert tijdens het
rijden kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
• Schakel de Dynamic Radar Cruise
Control met volledig snelheidsbereik
uit met de cruise control-
hoofdschakelaar als deze niet wordt
gebruikt.
5.5 Gebruik van de ondersteunende systemen
303
5
Rijden

WAARSCHUWING!(Vervolgd)
Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende
voorzorgsmaatregelen in acht,
aangezien er grenzen zijn aan de door
het systeem geboden ondersteuning.
Als u dat niet doet, kan dat leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
• De bestuurder helpen bij het meten
van de volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik dient
alleen ter ondersteuning van de
bestuurder bij het bepalen van de
volgafstand tussen de eigen auto en
een bepaalde voorligger. Het
systeem is niet bedoeld om zorgeloos
of roekeloos rijgedrag te
rechtvaardigen en kan de bestuurder
ook niet helpen tijdens het rijden bij
slecht zicht.
Het blijft noodzakelijk dat de
bestuurder zelf de omgeving van de
auto goed in de gaten houdt.
• De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik bepaalt
of de volgafstand tussen de eigen
auto en een bepaalde voorligger
binnen een vastgelegd bereik ligt.
Het systeem kan geen andere
beoordelingen maken. Het is daarom
strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie
mogelijk gevaarlijk is.
• De bestuurder helpen bij het
bedienen van de auto
De Dynamic Radar Cruise Control
met volledig snelheidsbereik heeft
geen functies om aanrijdingen met
een voorligger te voorkomen of
vermijden. Daarom dient u wanneer
er gevaar dreigt direct de controle
over de auto te nemen en juist te
handelen om de veiligheid van alle
betrokkenen te garanderen.
WAARSCHUWING!(Vervolgd)
Situaties waarin de Dynamic Radar
Cruise Control met volledig
snelheidsbereik niet kan worden
gebruikt
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbereik
niet in de volgende situaties. Als u dat
wel doet, wordt de snelheid mogelijk
niet goed geregeld, waardoor een
ongeval met ernstig letsel kan
ontstaan.
• Op wegen met voetgangers, fietsers,
enz.
• In druk verkeer
• Op wegen met scherpe bochten
• Op slingerende wegen
• Op gladde wegen, bijvoorbeeld
wegen die nat zijn of bedekt zijn met
ijs of sneeuw
• Op steile hellingen bergafwaarts of
op afwisselend sterk dalende en
sterk stijgende wegen
Bij het afdalen van een steile helling
kan de rijsnelheid de ingestelde
snelheid overschrijden.
• Op invoegstroken van autowegen en
snelwegen
• Als de weersomstandigheden zo
slecht zijn dat ze een juiste
signalering door de sensoren
onmogelijk zouden kunnen maken
(mist, sneeuw, zandstorm, zware
regenval, enz.)
• Als er regen, sneeuw, enz. op de
voorzijde van de radar of de camera
voor zit
• In verkeersomstandigheden waarbij
herhaaldelijk accelereren en
decelereren noodzakelijk is
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
• Als er vaak een
naderingswaarschuwing hoorbaar is
5.5 Gebruik van de ondersteunende systemen
304

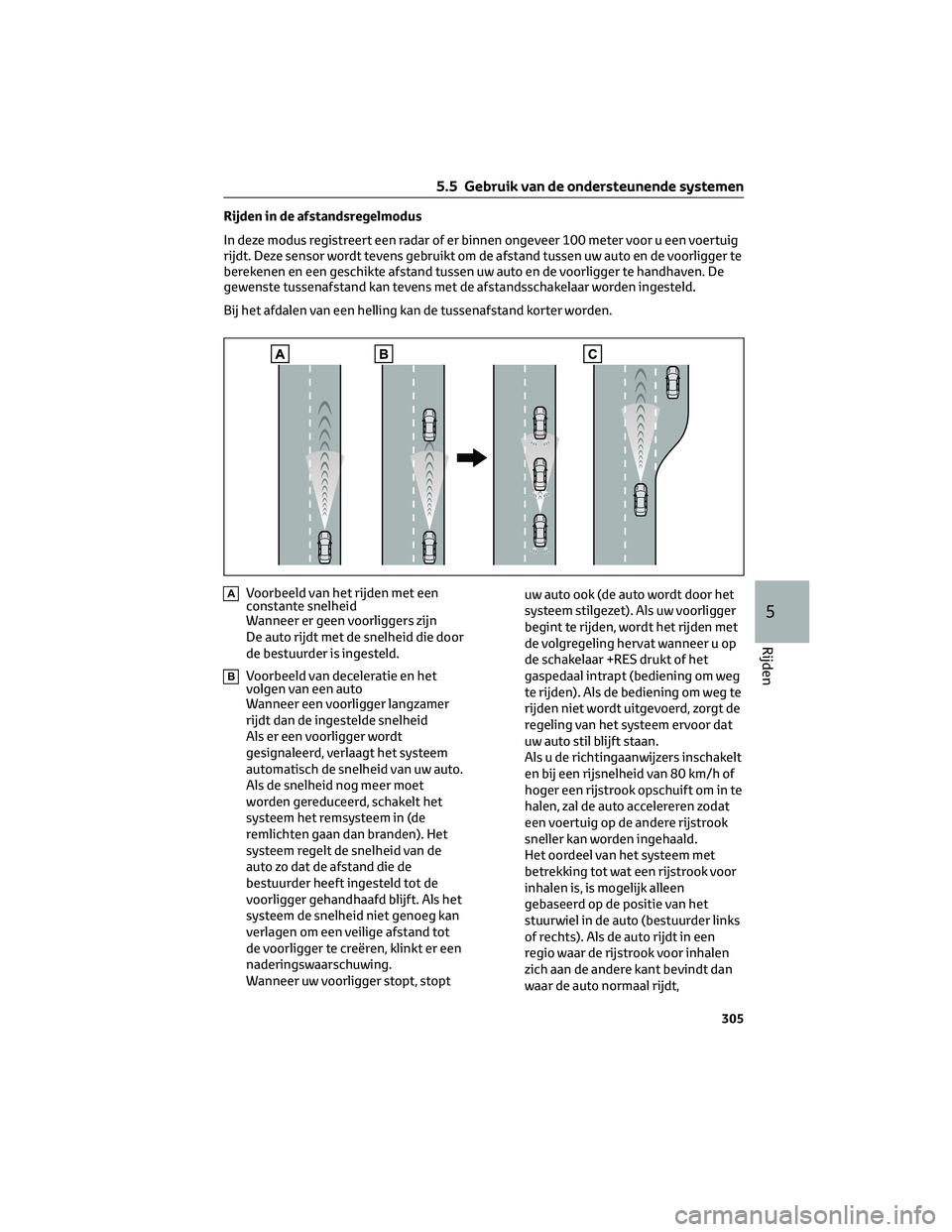

Rijden in de afstandsregelmodus
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een voertuig
rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw auto en de voorligger te
berekenen en een geschikte afstand tussen uw auto en de voorligger te handhaven. De
gewenste tussenafstand kan tevens met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
AVoorbeeld van het rijden met een
constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door
de bestuurder is ingesteld.
BVoorbeeld van deceleratie en het
volgen van een auto
Wanneer een voorligger langzamer
rijdt dan de ingestelde snelheid
Als er een voorligger wordt
gesignaleerd, verlaagt het systeem
automatisch de snelheid van uw auto.
Als de snelheid nog meer moet
worden gereduceerd, schakelt het
systeem het remsysteem in (de
remlichten gaan dan branden). Het
systeem regelt de snelheid van de
auto zo dat de afstand die de
bestuurder heeft ingesteld tot de
voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan
verlagen om een veilige afstand tot
de voorligger te creëren, klinkt er een
naderingswaarschuwing.
Wanneer uw voorligger stopt, stoptuw auto ook (de auto wordt door het
systeem stilgezet). Als uw voorligger
begint te rijden, wordt het rijden met
de volgregeling hervat wanneer u op
de schakelaar +RES drukt of het
gaspedaal intrapt (bediening om weg
te rijden). Als de bediening om weg te
rijden niet wordt uitgevoerd, zorgt de
regeling van het systeem ervoor dat
uw auto stil blijft staan.
Als u de richtingaanwijzers inschakelt
en bij een rijsnelheid van 80 km/h of
hoger een rijstrook opschuift om in te
halen, zal de auto accelereren zodat
een voertuig op de andere rijstrook
sneller kan worden ingehaald.
Het oordeel van het systeem met
betrekking tot wat een rijstrook voor
inhalen is, is mogelijk alleen
gebaseerd op de positie van het
stuurwiel in de auto (bestuurder links
of rechts). Als de auto rijdt in een
regio waar de rijstrook voor inhalen
zich aan de andere kant bevindt dan
waar de auto normaal rijdt,
5.5 Gebruik van de ondersteunende systemen
305
5
Rijden

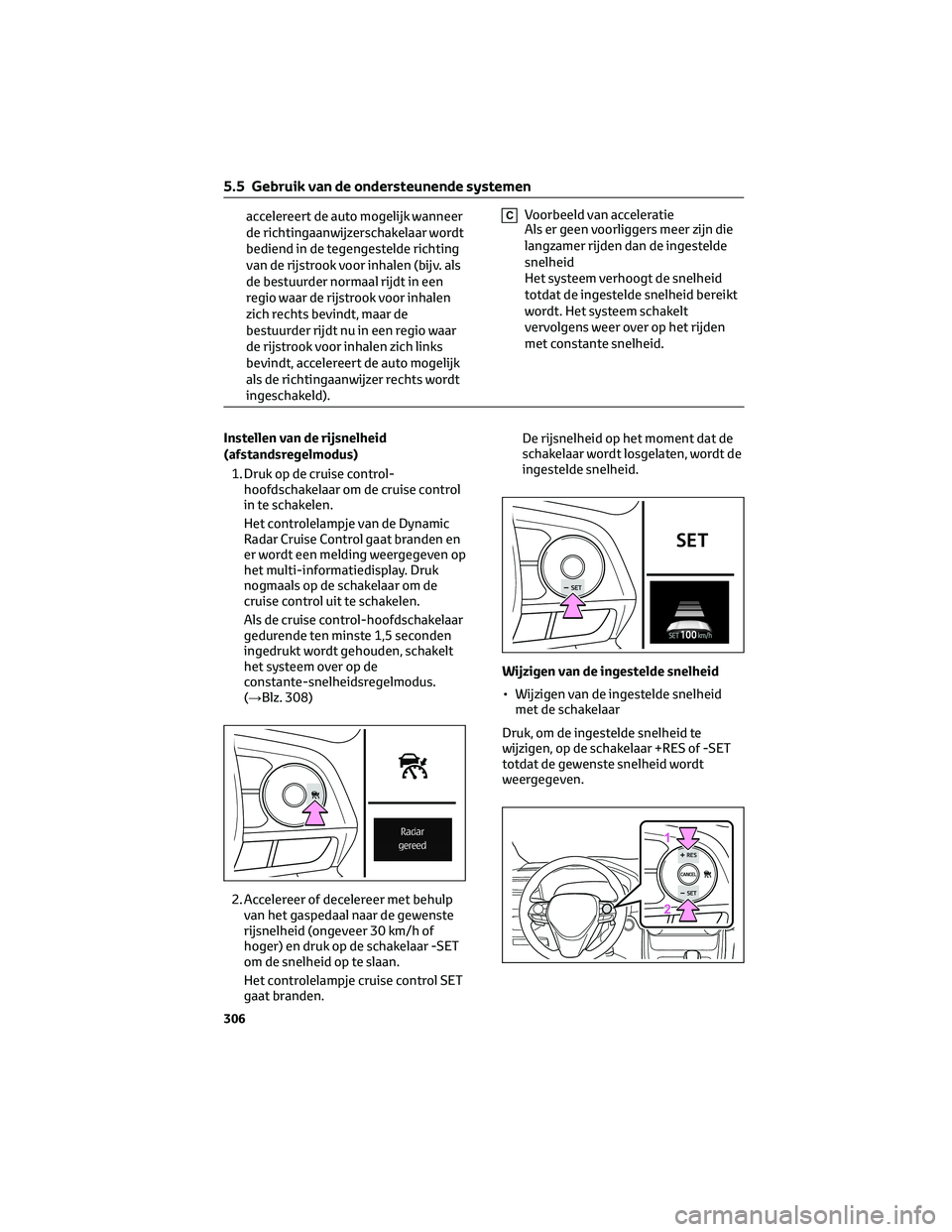

accelereert de auto mogelijk wanneer
de richtingaanwijzerschakelaar wordt
bediend in de tegengestelde richting
van de rijstrook voor inhalen (bijv. als
de bestuurder normaal rijdt in een
regio waar de rijstrook voor inhalen
zich rechts bevindt, maar de
bestuurder rijdt nu in een regio waar
de rijstrook voor inhalen zich links
bevindt, accelereert de auto mogelijk
als de richtingaanwijzer rechts wordt
ingeschakeld).CVoorbeeld van acceleratie
Als er geen voorliggers meer zijn die
langzamer rijden dan de ingestelde
snelheid
Het systeem verhoogt de snelheid
totdat de ingestelde snelheid bereikt
wordt. Het systeem schakelt
vervolgens weer over op het rijden
met constante snelheid.
Instellen van de rijsnelheid
(afstandsregelmodus)
1. Druk op de cruise control-
hoofdschakelaar om de cruise control
in te schakelen.
Het controlelampje van de Dynamic
Radar Cruise Control gaat branden en
er wordt een melding weergegeven op
het multi-informatiedisplay. Druk
nogmaals op de schakelaar om de
cruise control uit te schakelen.
Als de cruise control-hoofdschakelaar
gedurende ten minste 1,5 seconden
ingedrukt wordt gehouden, schakelt
het systeem over op de
constante-snelheidsregelmodus.
(→Blz. 308)
2. Accelereer of decelereer met behulp
van het gaspedaal naar de gewenste
rijsnelheid (ongeveer 30 km/h of
hoger) en druk op de schakelaar -SET
om de snelheid op te slaan.
Het controlelampje cruise control SET
gaat branden.De rijsnelheid op het moment dat de
schakelaar wordt losgelaten, wordt de
ingestelde snelheid.
Wijzigen van de ingestelde snelheid
• Wijzigen van de ingestelde snelheid
met de schakelaar
Druk, om de ingestelde snelheid te
wijzigen, op de schakelaar +RES of -SET
totdat de gewenste snelheid wordt
weergegeven.
5.5 Gebruik van de ondersteunende systemen
306

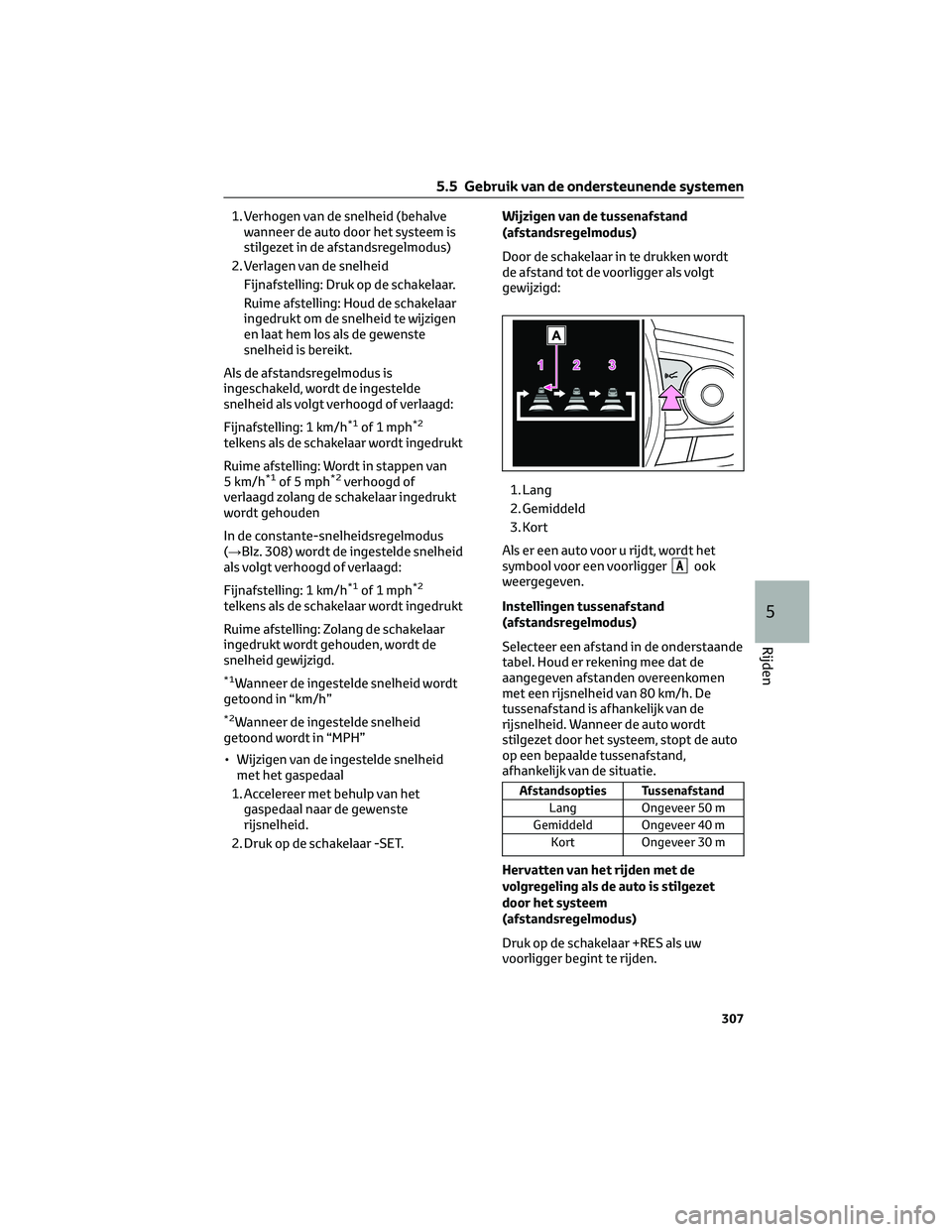

1. Verhogen van de snelheid (behalve
wanneer de auto door het systeem is
stilgezet in de afstandsregelmodus)
2. Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar
ingedrukt om de snelheid te wijzigen
en laat hem los als de gewenste
snelheid is bereikt.
Als de afstandsregelmodus is
ingeschakeld, wordt de ingestelde
snelheid als volgt verhoogd of verlaagd:
Fijnafstelling: 1 km/h
*1of 1 mph*2
telkens als de schakelaar wordt ingedrukt
Ruime afstelling: Wordt in stappen van
5 km/h
*1of 5 mph*2verhoogd of
verlaagd zolang de schakelaar ingedrukt
wordt gehouden
In de constante-snelheidsregelmodus
(→Blz. 308) wordt de ingestelde snelheid
als volgt verhoogd of verlaagd:
Fijnafstelling: 1 km/h
*1of 1 mph*2
telkens als de schakelaar wordt ingedrukt
Ruime afstelling: Zolang de schakelaar
ingedrukt wordt gehouden, wordt de
snelheid gewijzigd.
*1Wanneer de ingestelde snelheid wordt
getoond in “km/h”
*2Wanneer de ingestelde snelheid
getoond wordt in “MPH”
• Wijzigen van de ingestelde snelheid
met het gaspedaal
1. Accelereer met behulp van het
gaspedaal naar de gewenste
rijsnelheid.
2. Druk op de schakelaar -SET.Wijzigen van de tussenafstand
(afstandsregelmodus)
Door de schakelaar in te drukken wordt
de afstand tot de voorligger als volgt
gewijzigd:
1. Lang
2. Gemiddeld
3. Kort
Als er een auto voor u rijdt, wordt het
symbool voor een voorligger
Aook
weergegeven.
Instellingen tussenafstand
(afstandsregelmodus)
Selecteer een afstand in de onderstaande
tabel. Houd er rekening mee dat de
aangegeven afstanden overeenkomen
met een rijsnelheid van 80 km/h. De
tussenafstand is afhankelijk van de
rijsnelheid. Wanneer de auto wordt
stilgezet door het systeem, stopt de auto
op een bepaalde tussenafstand,
afhankelijk van de situatie.
Afstandsopties Tussenafstand
Lang Ongeveer 50 m
Gemiddeld Ongeveer 40 m
Kort Ongeveer 30 m
Hervatten van het rijden met de
volgregeling als de auto is stilgezet
door het systeem
(afstandsregelmodus)
Druk op de schakelaar +RES als uw
voorligger begint te rijden.
5.5 Gebruik van de ondersteunende systemen
307
5
Rijden

Het volgen van uw voorligger wordt ook
hervat als u het gaspedaal intrapt
wanneer uw voorligger begint te rijden.
Uitschakelen en hervatten van de
snelheidsregeling
1. Als u op de uitschakeltoets drukt,
wordt de snelheidsregeling
uitgeschakeld.
De snelheidsregeling wordt eveneens
uitgeschakeld als het rempedaal
wordt ingetrapt. (Als de auto is
stilgezet door het systeem, wordt de
snelheidsinstelling niet geannuleerd
als het rempedaal wordt ingetrapt.)
2. Als u op de schakelaar +RES drukt,
wordt de cruise control hervat en
wordt de ingestelde rijsnelheid
hervat.
Naderingswaarschuwing
(afstandsregelmodus)
Wanneer uw auto een voorligger te dicht
nadert en automatisch decelereren door
middel van de cruise control niet mogelijk
is, zal het scherm gaan knipperen en een
zoemer klinken om de bestuurder tewaarschuwen. Dit kan bijvoorbeeld
gebeuren als een andere bestuurder vóór
u invoegt terwijl u een voorligger volgt.
Trap het rempedaal in om voldoende
afstand tot uw voorligger te houden.
Mogelijk worden geen waarschuwingen
gegeven
In de volgende gevallen worden mogelijk
geen waarschuwingen gegeven als de
tussenafstand klein is.
• Als de snelheid van de voorligger
gelijk is aan of hoger is dan de
snelheid van uw eigen auto
• Als de voorligger extreem langzaam
rijdt
• Direct nadat de snelheid van de cruise
control is ingesteld
• Bij het intrappen van het gaspedaal
Selecteren van de constante-
snelheidsregelmodus
Wanneer de constante-
snelheidsregelmodus is geselecteerd,
blijft de auto met een ingestelde snelheid
rijden, zonder de tussenafstand te
regelen. Selecteer deze modus alleen
wanneer de afstandsregelmodus niet
goed werkt als gevolg van een vuile radar.
1. Houd bij uitgeschakelde cruise control
de cruise control-hoofdschakelaar
gedurende ten minste 1,5 seconden
ingedrukt.
Direct nadat op de schakelaar is
gedrukt, gaat het controlelampje
Dynamic Radar Cruise Control
5.5 Gebruik van de ondersteunende systemen
308
