Informacje dotyczàce samochodu i lampki kontrolne
2-2. ¸adowanie akumulatora trakcyjnego139
3

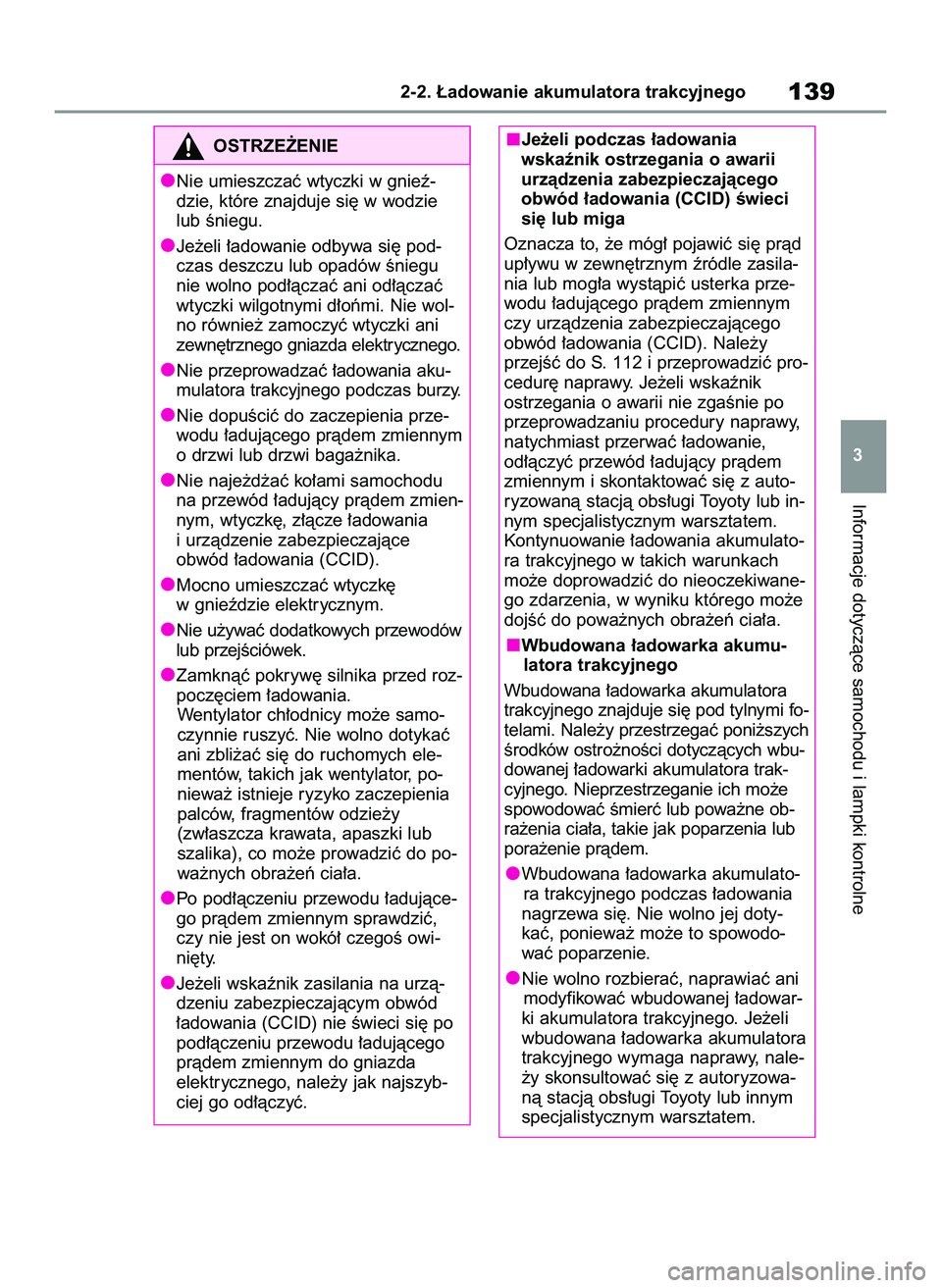

OSTRZE˚ENIE
Nie umieszczaç wtyczki w gnieê-
dzie, które znajduje si´ w wodzie
lub Êniegu.
Je˝eli ∏adowanie odbywa si´ pod-
czas deszczu lub opadów Êniegu
nie wolno pod∏àczaç ani od∏àczaç
wtyczki wilgotnymi d∏oƒmi. Nie wol-
no równie˝ zamoczyç wtyczki ani
zewn´trznego gniazda elektrycznego.
Nie przeprowadzaç ∏adowania aku-
mulatora trakcyjnego podczas burzy.
Nie dopuÊciç do zaczepienia prze-
wodu ∏adujàcego pràdem zmiennym
o drzwi lub drzwi baga˝nika.
Nie naje˝d˝aç ko∏ami samochodu
na przewód ∏adujàcy pràdem zmien-
nym, wtyczk´, z∏àcze ∏adowania
i urzàdzenie zabezpieczajàce
obwód ∏adowania (CCID).
Mocno umieszczaç wtyczk´
w gnieêdzie elektrycznym.
Nie u˝ywaç dodatkowych przewodów
lub przejÊciówek.
Zamknàç pokryw´ silnika przed roz-
pocz´ciem ∏adowania.
Wentylator ch∏odnicy mo˝e samo-
czynnie ruszyç. Nie wolno dotykaç
ani zbli˝aç si´ do ruchomych ele-
mentów, takich jak wentylator, po-
niewa˝ istnieje ryzyko zaczepienia
palców, fragmentów odzie˝y
(zw∏aszcza krawata, apaszki lub
szalika), co mo˝e prowadziç do po-
wa˝nych obra˝eƒ cia∏a.
Po pod∏àczeniu przewodu ∏adujàce-
go pràdem zmiennym sprawdziç,
czy nie jest on wokó∏ czegoÊ owi-
ni´ty.
Je˝eli wskaênik zasilania na urzà-
dzeniu zabezpieczajàcym obwód
∏adowania (CCID) nie Êwieci si´ po
pod∏àczeniu przewodu ∏adujàcego
pràdem zmiennym do gniazda
elektrycznego, nale˝y jak najszyb-
ciej go od∏àczyç.Je˝eli podczas ∏adowania
wskaênik ostrzegania o awarii
urzàdzenia zabezpieczajàcego
obwód ∏adowania (CCID) Êwieci
si´ lub miga
Oznacza to, ˝e móg∏ pojawiç si´ pràd
up∏ywu w zewn´trznym êródle zasila-
nia lub mog∏a wystàpiç usterka prze-
wodu ∏adujàcego pràdem zmiennym
czy urzàdzenia zabezpieczajàcego
obwód ∏adowania (CCID). Nale˝y
przejÊç do S. 112 i przeprowadziç pro-
cedur´ naprawy. Je˝eli wskaênik
ostrzegania o awarii nie zgaÊnie po
przeprowadzaniu procedury naprawy,
natychmiast przerwaç ∏adowanie,
od∏àczyç przewód ∏adujàcy pràdem
zmiennym i skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub in-
nym specjalistycznym warsztatem.
Kontynuowanie ∏adowania akumulato-
ra trakcyjnego w takich warunkach
mo˝e doprowadziç do nieoczekiwane-
go zdarzenia, w wyniku którego mo˝e
dojÊç do powa˝nych obra˝eƒ cia∏a.
Wbudowana ∏adowarka akumu-
latora trakcyjnego
Wbudowana ∏adowarka akumulatora
trakcyjnego znajduje si´ pod tylnymi fo-
telami. Nale˝y przestrzegaç poni˝szych
Êrodków ostro˝noÊci dotyczàcych wbu-
dowanej ∏adowarki akumulatora trak-
cyjnego. Nieprzestrzeganie ich mo˝e
spowodowaç Êmierç lub powa˝ne ob-
ra˝enia cia∏a, takie jak poparzenia lub
pora˝enie pràdem.
Wbudowana ∏adowarka akumulato-
ra trakcyjnego podczas ∏adowania
nagrzewa si´. Nie wolno jej doty-
kaç, poniewa˝ mo˝e to spowodo-
waç poparzenie.
Nie wolno rozbieraç, naprawiaç ani
modyfikowaç wbudowanej ∏adowar-
ki akumulatora trakcyjnego. Je˝eli
wbudowana ∏adowarka akumulatora
trakcyjnego wymaga naprawy, nale-
˝y skonsultowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 139

Aby zapobiec pora˝eniu pràdem,
nale˝y post´powaç, zgodnie z po-
ni˝szymi zaleceniami.
1Odblokowaç drzwi, aby odbloko-
waç z∏àcze ∏adowania. (
S. 121)
1402-2. ¸adowanie akumulatora trakcyjnego

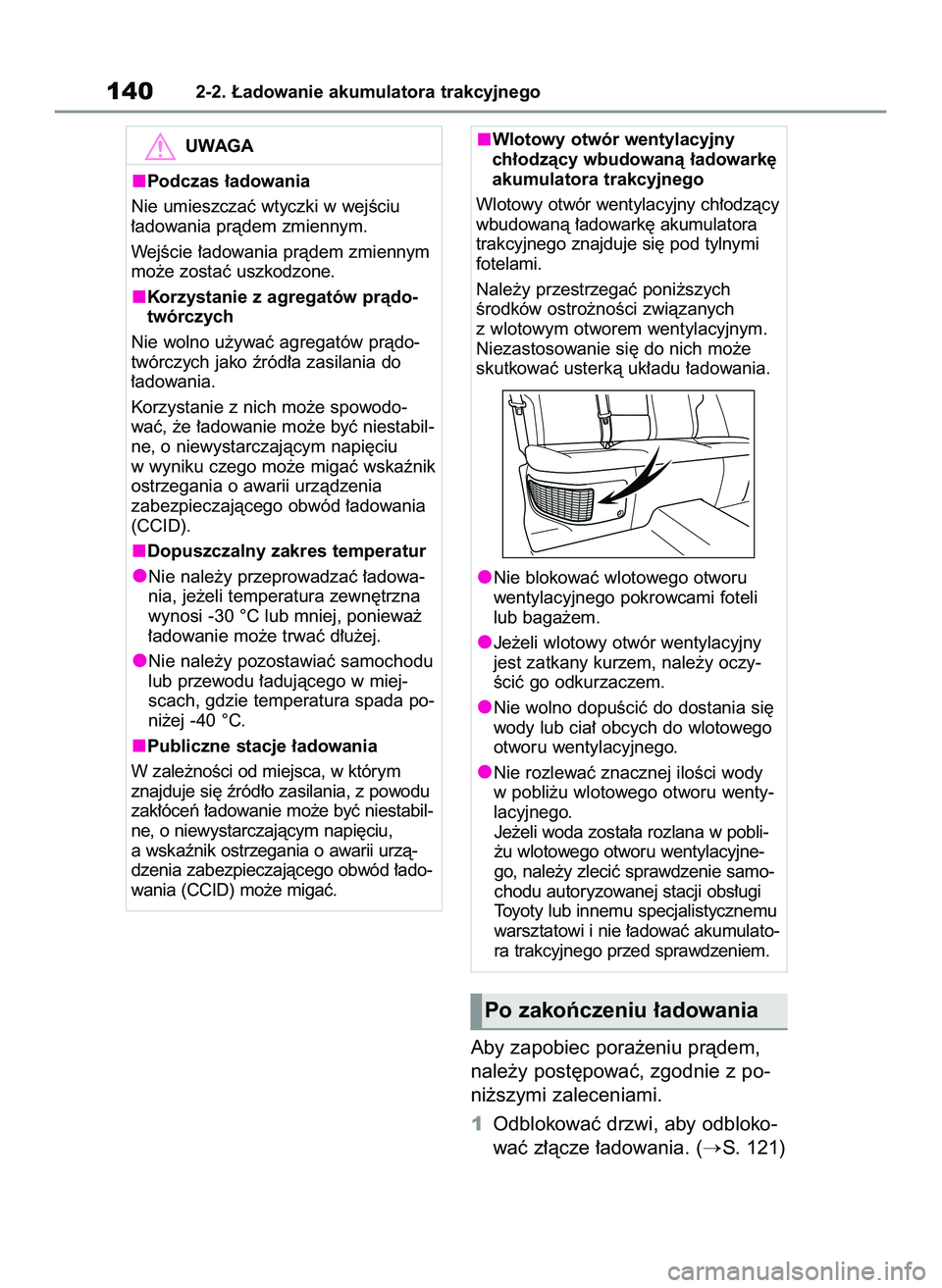

UWAGA
Podczas ∏adowania
Nie umieszczaç wtyczki w wejÊciu
∏adowania pràdem zmiennym.
WejÊcie ∏adowania pràdem zmiennym
mo˝e zostaç uszkodzone.
Korzystanie z agregatów pràdo-
twórczych
Nie wolno u˝ywaç agregatów pràdo-
twórczych jako êród∏a zasilania do
∏adowania.
Korzystanie z nich mo˝e spowodo-
waç, ˝e ∏adowanie mo˝e byç niestabil-
ne, o niewystarczajàcym napi´ciu
w wyniku czego mo˝e migaç wskaênik
ostrzegania o awarii urzàdzenia
zabezpieczajàcego obwód ∏adowania
(CCID).
Dopuszczalny zakres temperatur
Nie nale˝y przeprowadzaç ∏adowa-
nia, je˝eli temperatura zewn´trzna
wynosi -30 °C lub mniej, poniewa˝
∏adowanie mo˝e trwaç d∏u˝ej.
Nie nale˝y pozostawiaç samochodu
lub przewodu ∏adujàcego w miej-
scach, gdzie temperatura spada po-
ni˝ej -40 °C.
Publiczne stacje ∏adowania
W zale˝noÊci od miejsca, w którym
znajduje si´ êród∏o zasilania, z powodu
zak∏óceƒ ∏adowanie mo˝e byç niestabil-
ne, o niewystarczajàcym napi´ciu,
a wskaênik ostrzegania o awarii urzà-
dzenia zabezpieczajàcego obwód ∏ado-
wania (CCID) mo˝e migaç.Wlotowy otwór wentylacyjny
ch∏odzàcy wbudowanà ∏adowark´
akumulatora trakcyjnego
Wlotowy otwór wentylacyjny ch∏odzàcy
wbudowanà ∏adowark´ akumulatora
trakcyjnego znajduje si´ pod tylnymi
fotelami.
Nale˝y przestrzegaç poni˝szych
Êrodków ostro˝noÊci zwiàzanych
z wlotowym otworem wentylacyjnym.
Niezastosowanie si´ do nich mo˝e
skutkowaç usterkà uk∏adu ∏adowania.
Nie blokowaç wlotowego otworu
wentylacyjnego pokrowcami foteli
lub baga˝em.
Je˝eli wlotowy otwór wentylacyjny
jest zatkany kurzem, nale˝y oczy-
Êciç go odkurzaczem.
Nie wolno dopuÊciç do dostania si´
wody lub cia∏ obcych do wlotowego
otworu wentylacyjnego.
Nie rozlewaç znacznej iloÊci wody
w pobli˝u wlotowego otworu wenty-
lacyjnego.
Je˝eli woda zosta∏a rozlana w pobli-
˝u wlotowego otworu wentylacyjne-
go, nale˝y zleciç sprawdzenie samo-
chodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi i nie ∏adowaç akumulato-
ra trakcyjnego przed sprawdzeniem.
Po zakoƒczeniu ∏adowania
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 140

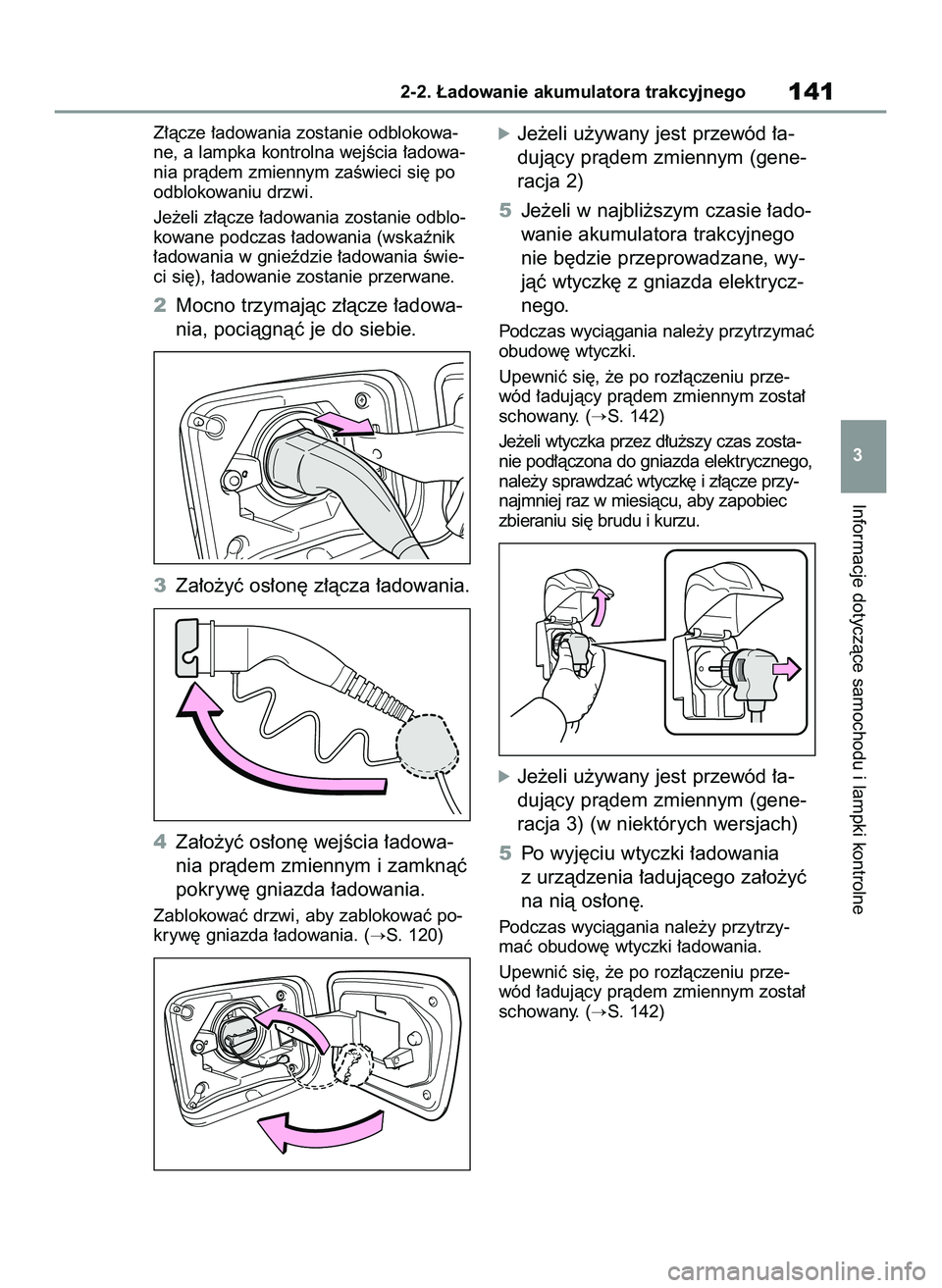

Z∏àcze ∏adowania zostanie odblokowa-
ne, a lampka kontrolna wejÊcia ∏adowa-
nia pràdem zmiennym zaÊwieci si´ po
odblokowaniu drzwi.
Je˝eli z∏àcze ∏adowania zostanie odblo-
kowane podczas ∏adowania (wskaênik
∏adowania w gnieêdzie ∏adowania Êwie-
ci si´), ∏adowanie zostanie przerwane.
2Mocno trzymajàc z∏àcze ∏adowa-
nia, pociàgnàç je do siebie.
3Za∏o˝yç os∏on´ z∏àcza ∏adowania.
4Za∏o˝yç os∏on´ wejÊcia ∏adowa-
nia pràdem zmiennym i zamknàç
pokryw´ gniazda ∏adowania.
Zablokowaç drzwi, aby zablokowaç po-
kryw´ gniazda ∏adowania. (
S. 120)
óJe˝eli u˝ywany jest przewód ∏a-
dujàcy pràdem zmiennym (gene-
racja 2)
5Je˝eli w najbli˝szym czasie ∏ado-
wanie akumulatora trakcyjnego
nie b´dzie przeprowadzane, wy-
jàç wtyczk´ z gniazda elektrycz-
nego.
Podczas wyciàgania nale˝y przytrzymaç
obudow´ wtyczki.
Upewniç si´, ˝e po roz∏àczeniu prze-
wód ∏adujàcy pràdem zmiennym zosta∏
schowany. (
S. 142)
Je˝eli wtyczka przez d∏u˝szy czas zosta-
nie pod∏àczona do gniazda elektrycznego,
nale˝y sprawdzaç wtyczk´ i z∏àcze przy-
najmniej raz w miesiàcu, aby zapobiec
zbieraniu si´ brudu i kurzu.
óJe˝eli u˝ywany jest przewód ∏a-
dujàcy pràdem zmiennym (gene-
racja 3) (w niektórych wersjach)
5Po wyj´ciu wtyczki ∏adowania
z urzàdzenia ∏adujàcego za∏o˝yç
na nià os∏on´.
Podczas wyciàgania nale˝y przytrzy-
maç obudow´ wtyczki ∏adowania.
Upewniç si´, ˝e po roz∏àczeniu prze-
wód ∏adujàcy pràdem zmiennym zosta∏
schowany. (
S. 142)
Informacje dotyczàce samochodu i lampki kontrolne
2-2. ¸adowanie akumulatora trakcyjnego141
3
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 141

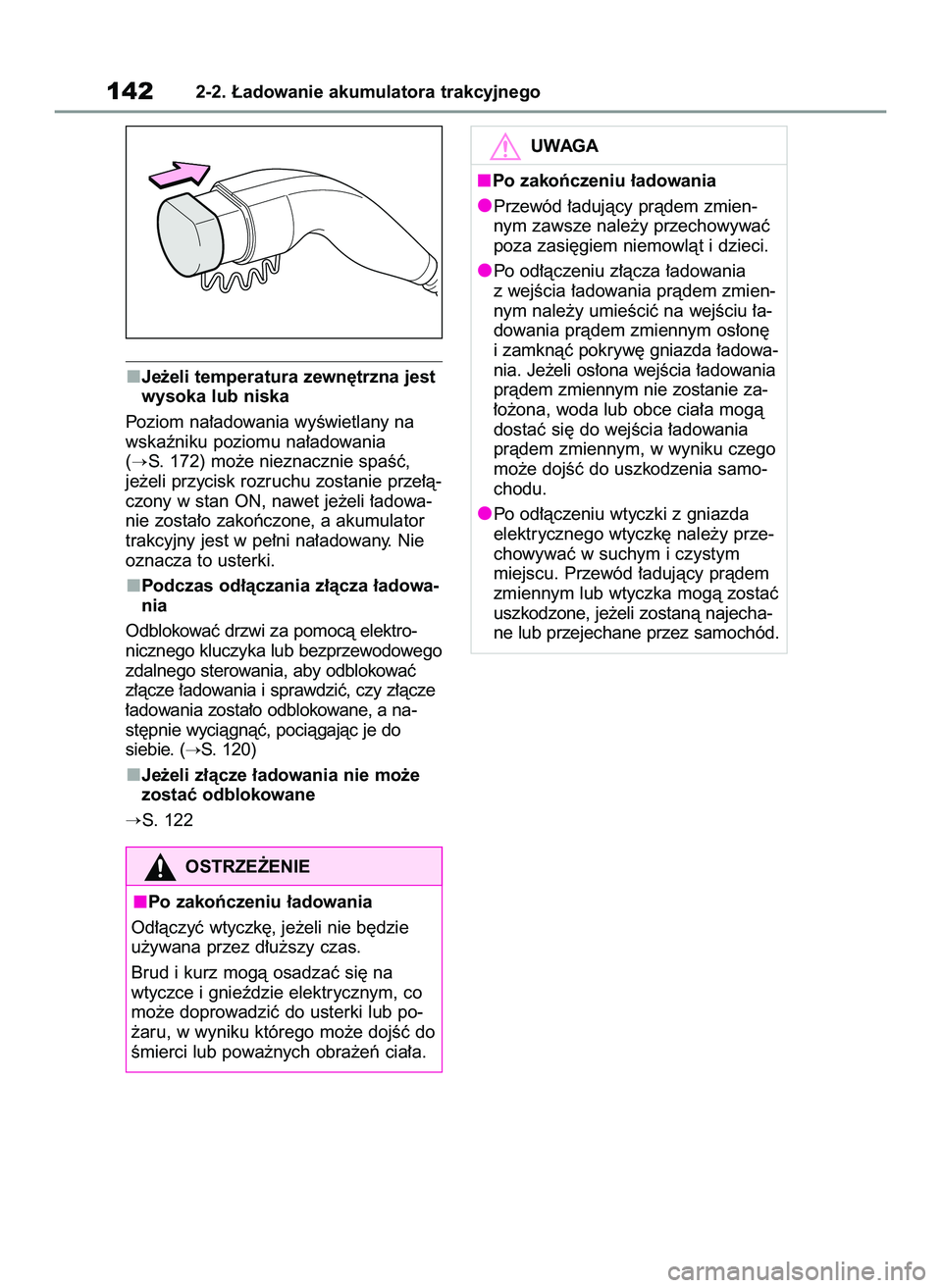

Je˝eli temperatura zewn´trzna jest
wysoka lub niska
Poziom na∏adowania wyÊwietlany na
wskaêniku poziomu na∏adowania
(
S. 172) mo˝e nieznacznie spaÊç,
je˝eli przycisk rozruchu zostanie prze∏à-
czony w stan ON, nawet je˝eli ∏adowa-
nie zosta∏o zakoƒczone, a akumulator
trakcyjny jest w pe∏ni na∏adowany. Nie
oznacza to usterki.
Podczas od∏àczania z∏àcza ∏adowa-
nia
Odblokowaç drzwi za pomocà elektro-
nicznego kluczyka lub bezprzewodowego
zdalnego sterowania, aby odblokowaç
z∏àcze ∏adowania i sprawdziç, czy z∏àcze
∏adowania zosta∏o odblokowane, a na-
st´pnie wyciàgnàç, pociàgajàc je do
siebie. (
S. 120)
Je˝eli z∏àcze ∏adowania nie mo˝e
zostaç odblokowane
S. 122
1422-2. ¸adowanie akumulatora trakcyjnego
OSTRZE˚ENIE
Po zakoƒczeniu ∏adowania
Od∏àczyç wtyczk´, je˝eli nie b´dzie
u˝ywana przez d∏u˝szy czas.
Brud i kurz mogà osadzaç si´ na
wtyczce i gnieêdzie elektrycznym, co
mo˝e doprowadziç do usterki lub po-
˝aru, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
UWAGA
Po zakoƒczeniu ∏adowania
Przewód ∏adujàcy pràdem zmien-
nym zawsze nale˝y przechowywaç
poza zasi´giem niemowlàt i dzieci.
Po od∏àczeniu z∏àcza ∏adowania
z wejÊcia ∏adowania pràdem zmien-
nym nale˝y umieÊciç na wejÊciu ∏a-
dowania pràdem zmiennym os∏on´
i zamknàç pokryw´ gniazda ∏adowa-
nia. Je˝eli os∏ona wejÊcia ∏adowania
pràdem zmiennym nie zostanie za-
∏o˝ona, woda lub obce cia∏a mogà
dostaç si´ do wejÊcia ∏adowania
pràdem zmiennym, w wyniku czego
mo˝e dojÊç do uszkodzenia samo-
chodu.
Po od∏àczeniu wtyczki z gniazda
elektrycznego wtyczk´ nale˝y prze-
chowywaç w suchym i czystym
miejscu. Przewód ∏adujàcy pràdem
zmiennym lub wtyczka mogà zostaç
uszkodzone, je˝eli zostanà najecha-
ne lub przejechane przez samochód.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 142

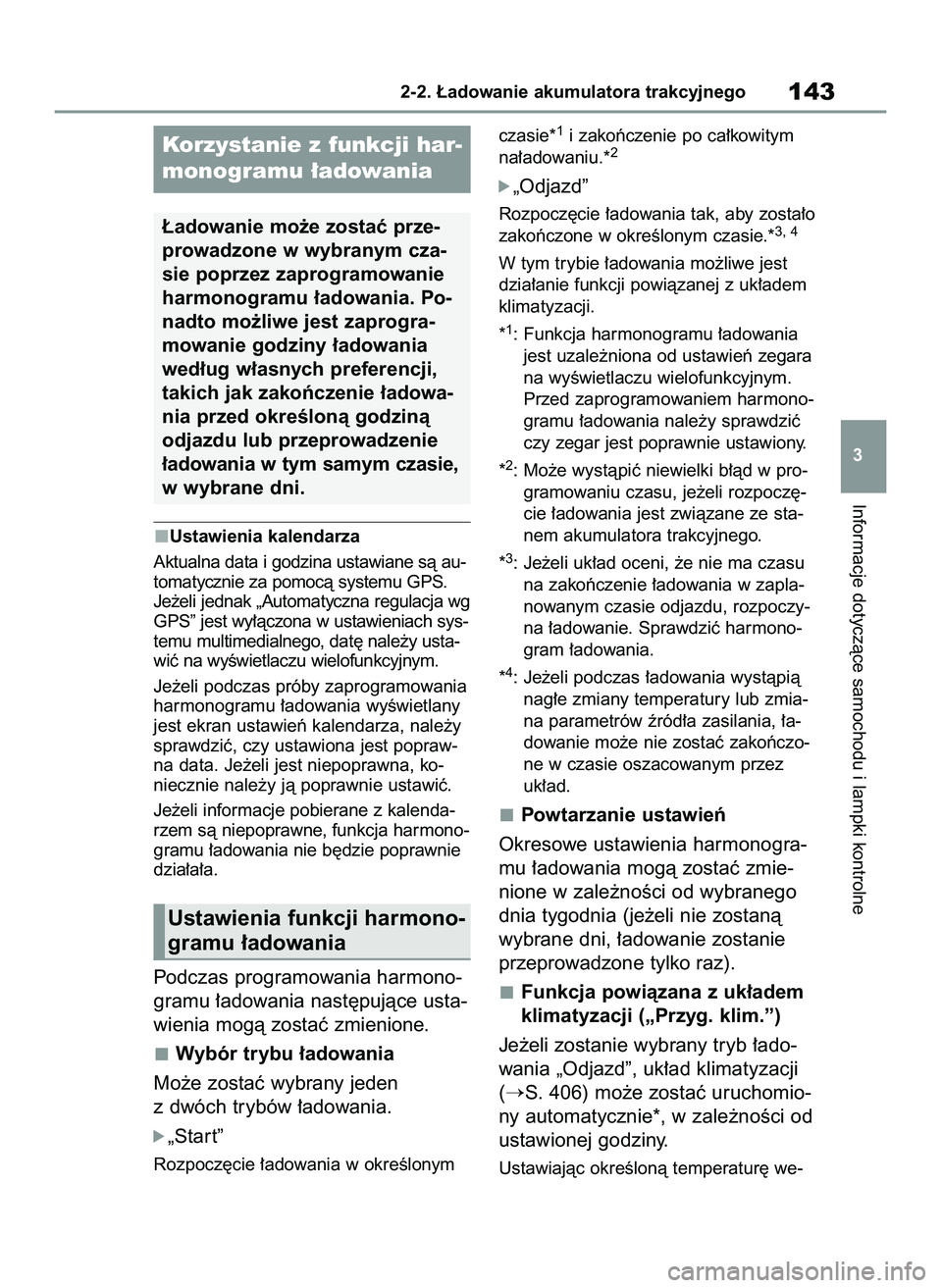

Ustawienia kalendarza
Aktualna data i godzina ustawiane sà au-
tomatycznie za pomocà systemu GPS.
Je˝eli jednak „Automatyczna regulacja wg
GPS” jest wy∏àczona w ustawieniach sys-
temu multimedialnego, dat´ nale˝y usta-
wiç na wyÊwietlaczu wielofunkcyjnym.
Je˝eli podczas próby zaprogramowania
harmonogramu ∏adowania wyÊwietlany
jest ekran ustawieƒ kalendarza, nale˝y
sprawdziç, czy ustawiona jest popraw-
na data. Je˝eli jest niepoprawna, ko-
niecznie nale˝y jà poprawnie ustawiç.
Je˝eli informacje pobierane z kalenda-
rzem sà niepoprawne, funkcja harmono-
gramu ∏adowania nie b´dzie poprawnie
dzia∏a∏a.
Podczas programowania harmono-
gramu ∏adowania nast´pujàce usta-
wienia mogà zostaç zmienione.
Wybór trybu ∏adowania
Mo˝e zostaç wybrany jeden
z dwóch trybów ∏adowania.
ó„Star t”
Rozpocz´cie ∏adowania w okreÊlonymczasie*
1i zakoƒczenie po ca∏kowitym
na∏adowaniu.*2
ó„Odjazd”
Rozpocz´cie ∏adowania tak, aby zosta∏o
zakoƒczone w okreÊlonym czasie.*3, 4
W tym trybie ∏adowania mo˝liwe jest
dzia∏anie funkcji powiàzanej z uk∏adem
klimatyzacji.
*
1: Funkcja harmonogramu ∏adowania
jest uzale˝niona od ustawieƒ zegara
na wyÊwietlaczu wielofunkcyjnym.
Przed zaprogramowaniem harmono-
gramu ∏adowania nale˝y sprawdziç
czy zegar jest poprawnie ustawiony.
*
2: Mo˝e wystàpiç niewielki b∏àd w pro-
gramowaniu czasu, je˝eli rozpocz´-
cie ∏adowania jest zwiàzane ze sta-
nem akumulatora trakcyjnego.
*
3: Je˝eli uk∏ad oceni, ˝e nie ma czasu
na zakoƒczenie ∏adowania w zapla-
nowanym czasie odjazdu, rozpoczy-
na ∏adowanie. Sprawdziç harmono-
gram ∏adowania.
*
4: Je˝eli podczas ∏adowania wystàpià
nag∏e zmiany temperatury lub zmia-
na parametrów êród∏a zasilania, ∏a-
dowanie mo˝e nie zostaç zakoƒczo-
ne w czasie oszacowanym przez
uk∏ad.
Powtarzanie ustawieƒ
Okresowe ustawienia harmonogra-
mu ∏adowania mogà zostaç zmie-
nione w zale˝noÊci od wybranego
dnia tygodnia (je˝eli nie zostanà
wybrane dni, ∏adowanie zostanie
przeprowadzone tylko raz).
Funkcja powiàzana z uk∏adem
klimatyzacji („Przyg. klim.”)
Je˝eli zostanie wybrany tryb ∏ado-
wania „Odjazd”, uk∏ad klimatyzacji
(
S. 406) mo˝e zostaç uruchomio-
ny automatycznie*, w zale˝noÊci od
ustawionej godziny.
Ustawiajàc okreÊlonà temperatur´ we-
Informacje dotyczàce samochodu i lampki kontrolne
2-2. ¸adowanie akumulatora trakcyjnego143
3
Korzystanie z funkcji har-
monogramu ∏adowania
¸adowanie mo˝e zostaç prze-
prowadzone w wybranym cza-
sie poprzez zaprogramowanie
harmonogramu ∏adowania. Po-
nadto mo˝liwe jest zaprogra-
mowanie godziny ∏adowania
wed∏ug w∏asnych preferencji,
takich jak zakoƒczenie ∏adowa-
nia przed okreÊlonà godzinà
odjazdu lub przeprowadzenie
∏adowania w tym samym czasie,
w wybrane dni.
Ustawienia funkcji harmono-
gramu ∏adowania
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 143

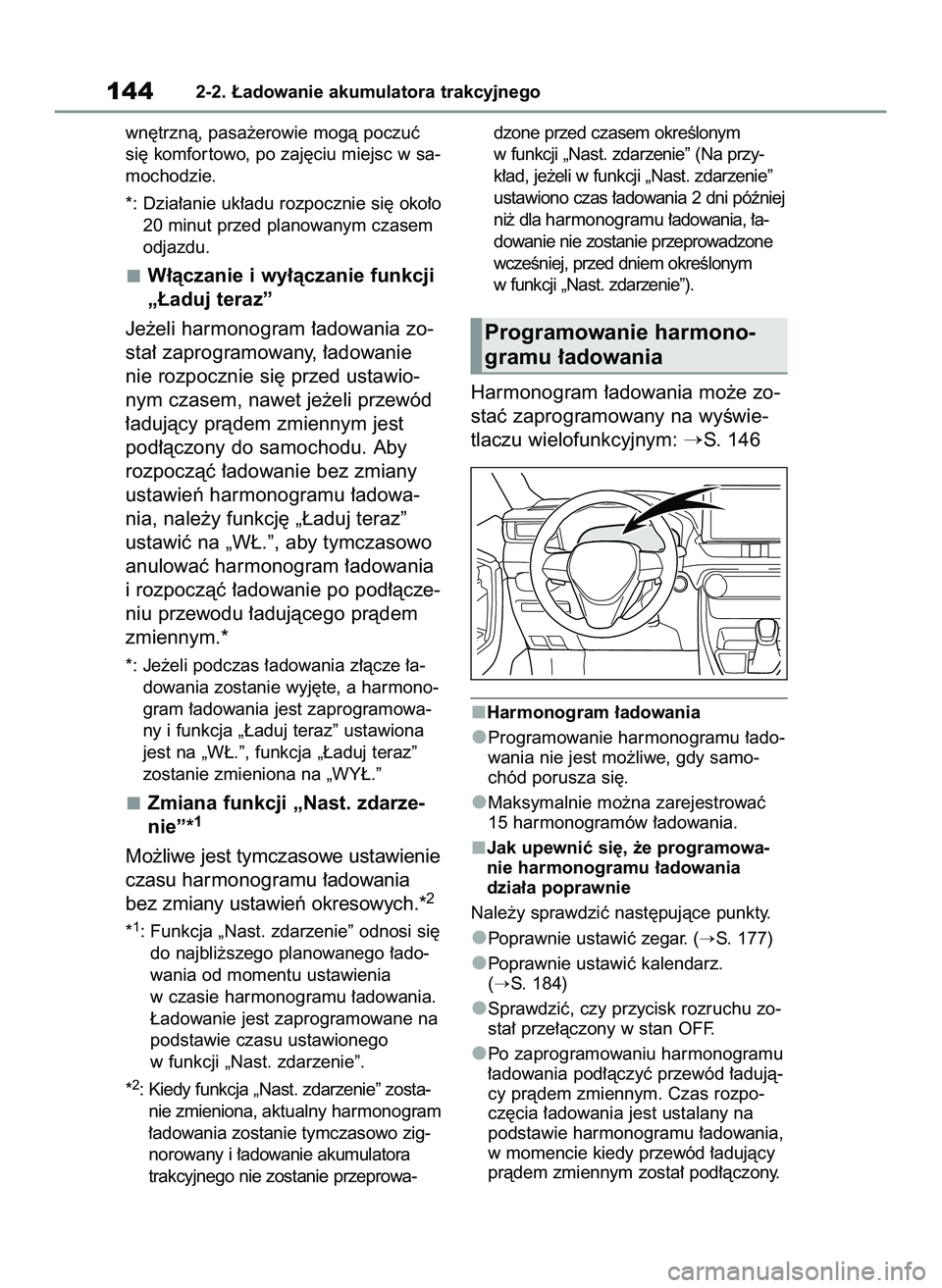

wn´trznà, pasa˝erowie mogà poczuç
si´ komfor towo, po zaj´ciu miejsc w sa-
mochodzie.
*: Dzia∏anie uk∏adu rozpocznie si´ oko∏o
20 minut przed planowanym czasem
odjazdu.
W∏àczanie i wy∏àczanie funkcji
„¸aduj teraz”
Je˝eli harmonogram ∏adowania zo-
sta∏ zaprogramowany, ∏adowanie
nie rozpocznie si´ przed ustawio-
nym czasem, nawet je˝eli przewód
∏adujàcy pràdem zmiennym jest
pod∏àczony do samochodu. Aby
rozpoczàç ∏adowanie bez zmiany
ustawieƒ harmonogramu ∏adowa-
nia, nale˝y funkcj´ „¸aduj teraz”
ustawiç na „W¸.”, aby tymczasowo
anulowaç harmonogram ∏adowania
i rozpoczàç ∏adowanie po pod∏àcze-
niu przewodu ∏adujàcego pràdem
zmiennym.*
*: Je˝eli podczas ∏adowania z∏àcze ∏a-
dowania zostanie wyj´te, a harmono-
gram ∏adowania jest zaprogramowa-
ny i funkcja „¸aduj teraz” ustawiona
jest na „W¸.”, funkcja „¸aduj teraz”
zostanie zmieniona na „WY¸.”
Zmiana funkcji „Nast. zdarze-
nie”*1
Mo˝liwe jest tymczasowe ustawienie
czasu harmonogramu∏adowania
bez zmiany ustawieƒ okresowych.*
2
*1: Funkcja „Nast. zdarzenie” odnosi si´
do najbli˝szego planowanego ∏ado-
wania od momentu ustawienia
w czasie harmonogramu ∏adowania.
¸adowanie jest zaprogramowane na
podstawie czasu ustawionego
w funkcji „Nast. zdarzenie”.
*
2: Kiedy funkcja „Nast. zdarzenie” zosta-
nie zmieniona, aktualny harmonogram
∏adowania zostanie tymczasowo zig-
norowany i ∏adowanie akumulatora
trakcyjnego nie zostanie przeprowa-dzone przed czasem okreÊlonym
w funkcji „Nast. zdarzenie” (Na przy-
k∏ad, je˝eli w funkcji „Nast. zdarzenie”
ustawiono czas ∏adowania 2 dni póêniej
ni˝ dla harmonogramu∏adowania, ∏a-
dowanie nie zostanie przeprowadzone
wczeÊniej, przed dniem okreÊlonym
w funkcji „Nast. zdarzenie”).
Harmonogram ∏adowania mo˝e zo-
staç zaprogramowany na wyÊwie-
tlaczu wielofunkcyjnym:
S. 146
Harmonogram ∏adowania
Programowanie harmonogramu ∏ado-
wania nie jest mo˝liwe, gdy samo-
chód porusza si´.
Maksymalnie mo˝na zarejestrowaç
15 harmonogramów ∏adowania.
Jak upewniç si´, ˝e programowa-
nie harmonogramu ∏adowania
dzia∏a poprawnie
Nale˝y sprawdziç nast´pujàce punkty.
Poprawnie ustawiç zegar. (
S. 177)
Poprawnie ustawiç kalendarz.
(
S. 184)
Sprawdziç, czy przycisk rozruchu zo-
sta∏ prze∏àczony w stan OFF.
Po zaprogramowaniu harmonogramu
∏adowania pod∏àczyç przewód ∏adujà-
cy pràdem zmiennym. Czas rozpo-
cz´cia ∏adowania jest ustalany na
podstawie harmonogramu ∏adowania,
w momencie kiedy przewód ∏adujàcy
pràdem zmiennym zosta∏ pod∏àczony.
1442-2. ¸adowanie akumulatora trakcyjnego
Programowanie harmono-
gramu ∏adowania
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 144

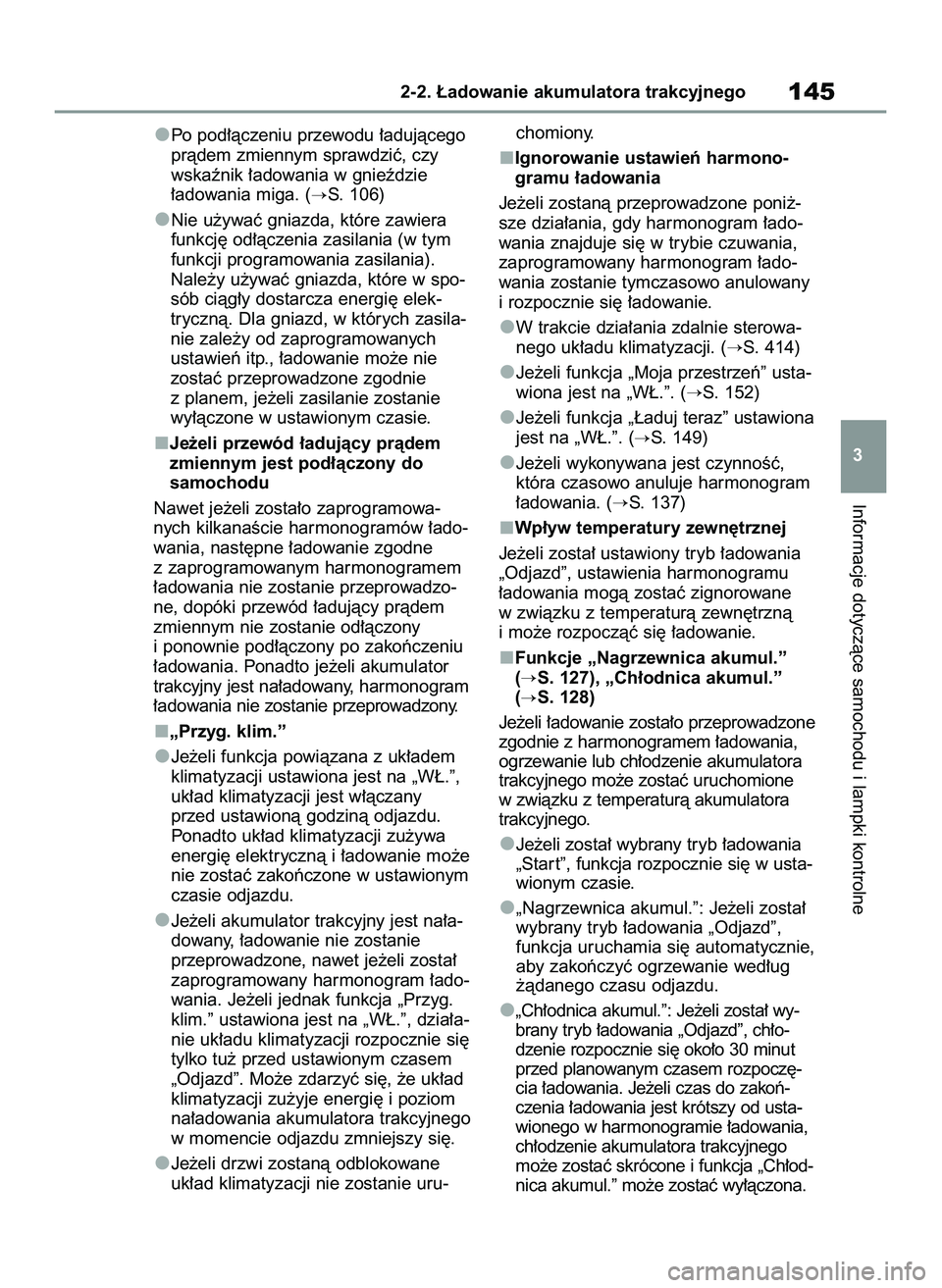

Po pod∏àczeniu przewodu ∏adujàcego
pràdem zmiennym sprawdziç, czy
wskaênik ∏adowania w gnieêdzie
∏adowania miga. (
S. 106)
Nie u˝ywaç gniazda, które zawiera
funkcj´ od∏àczenia zasilania (w tym
funkcji programowania zasilania).
Nale˝y u˝ywaç gniazda, które w spo-
sób ciàg∏y dostarcza energi´ elek-
trycznà. Dla gniazd, w których zasila-
nie zale˝y od zaprogramowanych
ustawieƒ itp., ∏adowanie mo˝e nie
zostaç przeprowadzone zgodnie
z planem, je˝eli zasilanie zostanie
wy∏àczone w ustawionym czasie.
Je˝eli przewód ∏adujàcy pràdem
zmiennym jest pod∏àczony do
samochodu
Nawet je˝eli zosta∏o zaprogramowa-
nych kilkanaÊcie harmonogramów ∏ado-
wania, nast´pne ∏adowanie zgodne
z zaprogramowanym harmonogramem
∏adowania nie zostanie przeprowadzo-
ne, dopóki przewód ∏adujàcy pràdem
zmiennym nie zostanie od∏àczony
i ponownie pod∏àczony po zakoƒczeniu
∏adowania. Ponadto je˝eli akumulator
trakcyjny jest na∏adowany, harmonogram
∏adowanianie zostanie przeprowadzony.
„Przyg. klim.”
Je˝eli funkcja powiàzana z uk∏adem
klimatyzacji ustawiona jest na „W¸.”,
uk∏ad klimatyzacji jest w∏àczany
przed ustawionà godzinà odjazdu.
Ponadto uk∏ad klimatyzacji zu˝ywa
energi´ elektrycznà i ∏adowanie mo˝e
nie zostaç zakoƒczone w ustawionym
czasie odjazdu.
Je˝eli akumulator trakcyjny jest na∏a-
dowany, ∏adowanie nie zostanie
przeprowadzone, nawet je˝eli zosta∏
zaprogramowany harmonogram ∏ado-
wania. Je˝eli jednak funkcja „Przyg.
klim.” ustawiona jest na „W¸.”, dzia∏a-
nie uk∏adu klimatyzacji rozpocznie si´
tylko tu˝ przed ustawionym czasem
„Odjazd”. Mo˝e zdarzyç si´, ˝e uk∏ad
klimatyzacji zu˝yje energi´ i poziom
na∏adowania akumulatora trakcyjnego
w momencie odjazdu zmniejszy si´.
Je˝eli drzwi zostanà odblokowane
uk∏ad klimatyzacji nie zostanie uru-chomiony.
Ignorowanie ustawieƒ harmono-
gramu ∏adowania
Je˝eli zostanà przeprowadzone poni˝-
sze dzia∏ania, gdy harmonogram ∏ado-
wania znajduje si´ w trybie czuwania,
zaprogramowany harmonogram ∏ado-
wania zostanie tymczasowo anulowany
i rozpocznie si´ ∏adowanie.
W trakcie dzia∏ania zdalnie sterowa-
nego uk∏adu klimatyzacji. (
S. 414)
Je˝eli funkcja „Moja przestrzeƒ” usta-
wiona jest na „W¸.”. (
S. 152)
Je˝eli funkcja „¸aduj teraz” ustawiona
jest na „W¸.”. (
S. 149)
Je˝eli wykonywana jest czynnoÊç,
która czasowo anuluje harmonogram
∏adowania. (
S. 137)
Wp∏yw temperatury zewn´trznej
Je˝eli zosta∏ ustawiony tryb ∏adowania
„Odjazd”, ustawienia harmonogramu
∏adowania mogà zostaç zignorowane
w zwiàzku z temperaturà zewn´trznà
i mo˝e rozpoczàç si´ ∏adowanie.
Funkcje „Nagrzewnica akumul.”
(
S. 127), „Ch∏odnica akumul.”
(
S. 128)
Je˝eli ∏adowanie zosta∏o przeprowadzone
zgodnie z harmonogramem ∏adowania,
ogrzewanie lub ch∏odzenie akumulatora
trakcyjnego mo˝e zostaç uruchomione
w zwiàzku z temperaturà akumulatora
trakcyjnego.
Je˝eli zosta∏ wybrany tryb ∏adowania
„Star t”, funkcja rozpocznie si´ w usta-
wionym czasie.
„Nagrzewnica akumul.”: Je˝eli zosta∏
wybrany tryb ∏adowania „Odjazd”,
funkcja uruchamia si´ automatycznie,
aby zakoƒczyç ogrzewanie wed∏ug
˝àdanego czasu odjazdu.
„Ch∏odnica akumul.”: Je˝eli zosta∏ wy-
brany tryb ∏adowania „Odjazd”, ch∏o-
dzenie rozpocznie si´ oko∏o 30 minut
przed planowanym czasem rozpocz´-
cia ∏adowania. Je˝eli czas do zakoƒ-
czenia ∏adowania jest krótszy od usta-
wionego w harmonogramie ∏adowania,
ch∏odzenie akumulatora trakcyjnego
mo˝e zostaç skrócone i funkcja „Ch∏od-
nica akumul.” mo˝e zostaç wy∏àczona.
Informacje dotyczàce samochodu i lampki kontrolne
2-2. ¸adowanie akumulatora trakcyjnego145
3
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 145

Podczas zmiany ustawieƒ progra-
mowania harmonogramu ∏adowania
nale˝y u˝yç prze∏àcznika programo-
wania harmonogramu ∏adowania
i przycisków sterowania zespo∏em
wskaêników.
Przyciski sterowania zespo∏em
wskaêników (
S. 178)
WyÊwietlacz wielofunkcyjny
Programowanie harmonogra-
mu ∏adowania
1Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustawienia pojaz-
du”, a nast´pnie przytrzymaç
wciÊni´ty przycisk .
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustaw. ∏adowania”,
a nast´pnie nacisnàç przycisk
.
Zostanie wyÊwietlony ekran „Ustaw.
∏adowania”.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Harmon. ∏adowania”,
a nast´pnie nacisnàç przycisk .Zostanie wyÊwietlony ekran „Har-
mon. ∏adowania”.
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Zdarzenia zaplan.”,
a nast´pnie nacisnàç przycisk
.
Zostanie wyÊwietlony ekran
„Zdarzenia zaplan.”.
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „+”, a nast´pnie
nacisnàç przycisk .
Zostanie wyÊwietlony ekran „Tryb ∏ado-
wania”.
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç element, który ma
zostaç zmieniony, a nast´pnie
nacisnàç przycisk lub ,
aby zmieniç ustawienia.
Ustawiç tryb ∏adowania i godzin´ rozpo-
cz´cia (odjazdu).
B
A
1462-2. ¸adowanie akumulatora trakcyjnego
Programowanie ustawieƒ
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 146

Je˝eli wybrany zosta∏ tryb ∏adowania
„Star t”, ustawiona zostanie godzina roz-
pocz´cia ∏adowania.
Je˝eli wybrany zosta∏ tryb ∏adowania
„Odjazd”, ustawiona zostanie godzina
zakoƒczenia ∏adowania.
Po zmianie wybranych ustawieƒ naci-
snàç przycisk , aby powróciç do
poprzedniego ekranu.
Je˝eli zosta∏ wybrany tryb ∏adowania
„Odjazd”, zostanie wyÊwietlony ekran
„Przyg. klim.”. Je˝eli zosta∏ wybrany
tryb ∏adowania „Star t”, zostanie wyÊwie-
tlony ekran „Powtórz” (krok 9).
8Je˝eli zosta∏ wybrany tryb ∏ado-
wania „Odjazd”, ustawiç „Przyg.
klim.” na „W¸.” lub „WY¸.”.*
Nacisnàç przycisk lub stero-
wania zespo∏em wskaêników, wybraç
„Tak” lub „Nie”, a nast´pnie nacisnàç
przycisk .
Po wybraniu „Tak” uk∏ad klimatyzacji
zostanie w∏àczony, po wybraniu „Nie”
zostanie wy∏àczony. Zostanie wyÊwietlo-
ny ekran „Powtórz”.
*: Je˝eli zosta∏ wybrany tryb ∏adowania
„Star t”, ekran „Przyg. klim.” nie zosta-
nie wyÊwietlony.
9Aby aktywowaç powtórzenie
ustawienia, nale˝y nacisnàç
przycisk lub sterowania
zespo∏em wskaêników, wybraç
˝àdany dzieƒ powtarzanego
ustawienia, a nast´pnie nacisnàç
przycisk .
Za ka˝dym razem gdy przycisk
zostanie naciÊni´ty, wybrana funkcja
zostanie „W¸.” lub „WY¸.”.
Je˝eli ustawienia zostanà w∏àczone, pro-
gramowany harmonogram ∏adowania b´-
dzie powtarzany w tym dniu. Mo˝liwe jest
zaznaczanie wi´cej ni˝ jednego dnia.
Je˝eli ˝aden z dni nie zostanie wybrany,
∏adowanie zgodne z zaprogramowanym
harmonogram ∏adowania zostanie prze-
prowadzone jedynie raz w ciàgu 24 go-
dzin.
Po zmianie wybranych ustawieƒ wybraç
„Gotowe”, a nast´pnie nacisnàç przycisk
.
Zostanie wyÊwietlony ekran zapisywa-
nia ustawieƒ.
10Wybraç „Zapisz”, a nast´pnie,
aby zapisaç ustawienia, naci
snàç przycisk .
Ustawienia zostanà zapisane.
Je˝eli istnieje potrzeba zmiany usta-
wieƒ, nale˝y nacisnàç przycisk
i rozpoczàç procedur´ programowania
ustawieƒ od poczàtku.
Po zakoƒczeniu programowania usta-
wieƒ, je˝eli przewód ∏adujàcy pràdem
zmiennym jest pod∏àczony do samocho-
du, ∏adowanie zostanie przeprowadzone
Informacje dotyczàce samochodu i lampki kontrolne
2-2. ¸adowanie akumulatora trakcyjnego147
3
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 147

zgodnie z nowym harmonogramem
∏adowania.
W∏àczanie lub wy∏àczanie har-
monogramu ∏adowania
Zaplanowany harmonogram ∏ado-
wania mo˝e byç w∏àczony lub wy∏à-
czony.
1Wykonaç kroki 1–5„Programo-
wanie harmonogramu ∏adowania”
(
S. 146), a˝ wyÊwietlony zosta-
nie ekran „Zdarzenia zaplan.”.
Zostanie wyÊwietlona lista zaprogramo-
wanych harmonogramów ∏adowania.
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç harmonogram ∏ado-
wania, który ma zostaç „W¸.” lub
„WY¸.”, a nast´pnie nacisnàç
przycisk .
Za ka˝dym razem gdy przycisk
zostanie naciÊni´ty, wybrany harmono-
gram ∏adowania zostanie „W¸.” lub
„WY¸.”.
Je˝eli ustawienia zostanà wy∏àczone,harmonogram ∏adowania zostanie po-
mini´ty i ∏adowanie zgodnie z nim nie
b´dzie realizowane.
Zmiana zaprogramowanego
harmonogramu ∏adowania
Zaplanowany harmonogram ∏ado-
wania mo˝e byç zmieniony lub usu-
ni´ty.
1Wykonaç kroki 1–5„Programo-
wanie harmonogramu ∏adowania”
(
S. 146), a˝ wyÊwietlony zosta-
nie ekran „Zdarzenia zaplan.”.
Zostanie wyÊwietlona lista zaprogramo-
wanych harmonogramów ∏adowania.
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç element, który ma
zostaç zmieniony, a nast´pnie
przytrzymaç wciÊni´ty przycisk
.
Zostanie wyÊwietlony ekran „Edytuj
zdarzenie”.
1482-2. ¸adowanie akumulatora trakcyjnego
59 RAV4 Plug In HV OM42E34E 12/12/21 5:55 PM Page 148
