coolant TOYOTA RAV4 PLUG-IN HYBRID 2022 Manual de utilização (in Portuguese)

1763-1. Agrupamento de instrumentos

Indica que o âmbito de condução amiga
do ambiente está a ser excedido (durante
a condução com potência máxima, etc.)

Área de condução EV (modo EV/
modo AUTO EV/HV)
Indica que o veículo está a ser condu -
zido utilizando apenas o motor elétrico
(motor de tração).
Área Híbrida Eco (modo HV)
Indica que o motor a gasolina não está
a ser usado com muita frequência.

O motor a gasolina para e reinicia auto -
maticamente mediante várias condições.
*: Quando o termo “regeneração” for utili -
zado neste manual, refere-se à conver -
são da energia gerada pelo movimento
do veículo em energia elétrica.

Nas situações que se seguem, o Indica -
dor do Sistema Híbrido não funciona.
lO indicador “READY” não está aceso.
lA posição de engrenamento não é
nem D nem S.
nMostrador da temperatura exterior
lNas situações que se seguem, a tem -
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo que o normal a
atualizar.
• Quando o veículo estiver parado (incluindo quando utilizar “My Room
Mode”) ou a circular a uma velocidade
baixa (inferior a 20 km/h)
• Quando a temperatura exterior mudar rapidamente (à entrada/saída de uma
garagem ou túnel, etc.)
lSe a indicação “--” ou “E” for exibida,
o sistema pode estar avariado. Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da sua
confiança.
lApresenta a temperatura exterior den -
tro de um âmbito de -40°C a 50°C.
lQuando a temperatura exterior for igual ou inferior a 3°C (37°F) o indica
-
dor pisca durante, cerca de, 10
segundos e depois permanece aceso.
nMostrador de cristais líquidos
 P.178
nConfiguração

As configurações (por ex. mostrador do
medidor) pode ser alterado no do mos -
trador de informações múltiplas. ( 
P.184
)

Se pressionar o interruptor “ODO TRIP”

E

F

AVISO
nO mostrador de informações a
baixas temperaturas

Aguarde um pouco até que o interior do
veículo aqueça antes de utilizar o mostra -
dor de cristais líquidos. Com temperaturas
extremamente baixas, o monitor poderá
responder lentamente e as alterações de
monitor podem ser mais demoradas. Por
exemplo, existe um desfasamento entre o
engrenamento de uma velocidade feito
pelo condutor e o momento em que este é
apresentado no mostrador. Este desfasa -
mento poderá levar o condutor a engrenar
novamente uma velocidade mais baixa,
causando uma rápida e excessiva trava -
gem com o motor. Consequentemente,
poderá ocorrer um acidente, resultando
em morte ou ferimentos.

ATENÇÃO
nPara evitar danos no motor e res -
petivos componentes
l
Se a mensagem “Engine Coolant Temp
High Stop in Safe Place See Owner’s
Manual” for exibida no mostrador de
informações múltiplas, o motor pode ter
sobreaquecido. Nesse caso, pare ime -
diatamente o veículo num local seguro
e verifique o motor depois de este arre -
fecer completamente. ( P.551)

Utilizar o interruptor “ODO TRIP”

4507-3. Manutenção que pode ser feita por si

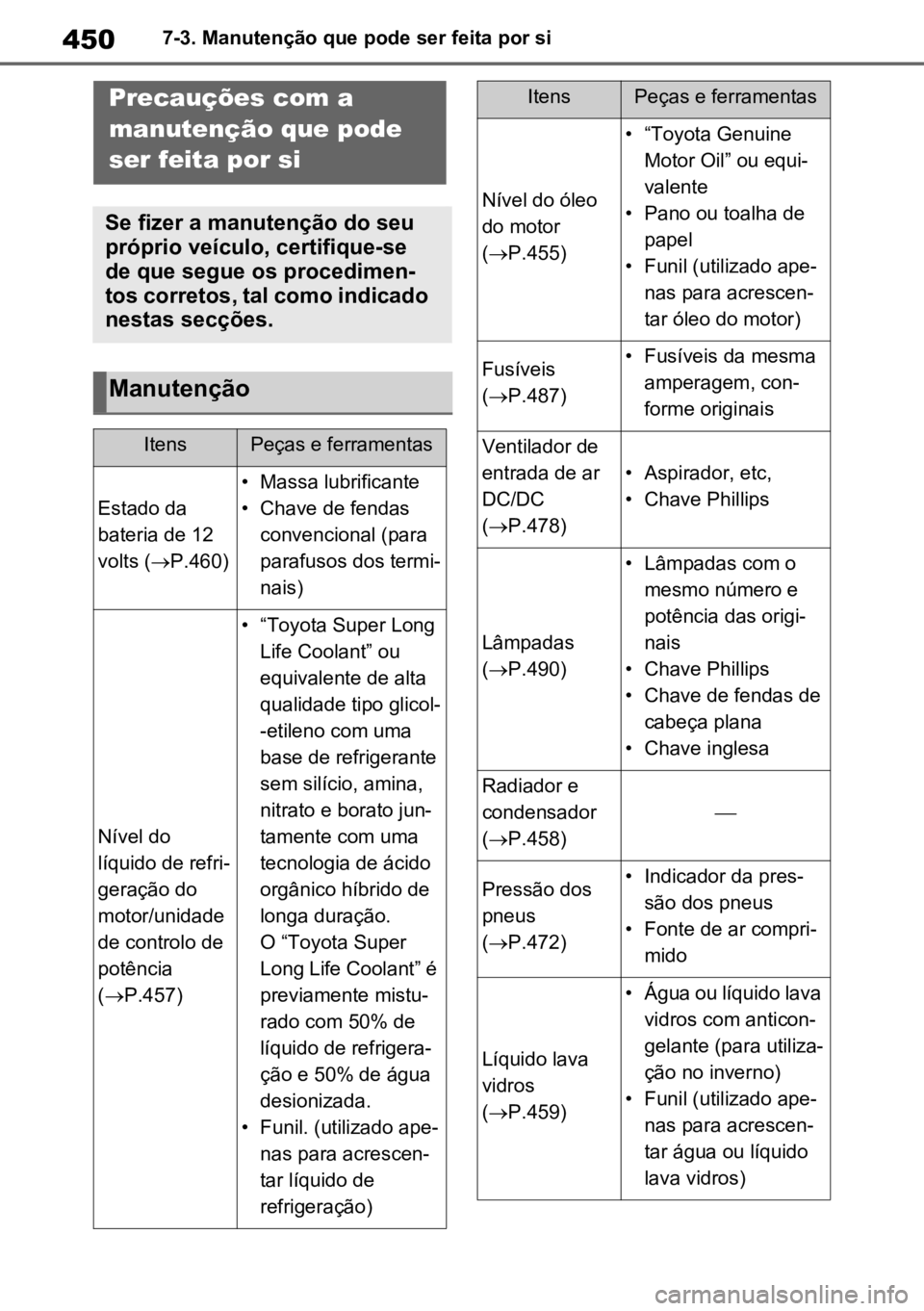

7-3.Manutenção que pode ser feita por siPrecauções com a
manutenção que pode
ser feita por si
Se fizer a manutenção do seu
próprio veículo, certifique-se
de que segue os procedimen-
tos corretos, tal como indicado
nestas secções.
Manutenção
ItensPeças e ferramentas
Estado da
bateria de 12
volts ( P.460)
• Massa lubrificante
• Chave de fendas convencional (para
parafusos dos termi-
nais)
Nível do
líquido de refri -
geração do
motor/unidade
de controlo de
potência
( P.457)
• “Toyota Super Long
Life Coolant” ou
equivalente de alta
qualidade tipo glicol -
-etileno com uma
base de refrigerante
sem silício, amina,
nitrato e borato jun -
tamente com uma
tecnologia de ácido
orgânico híbrido de
longa duração.
O “Toyota Super
Long Life Coolant” é
previamente mistu -
rado com 50% de
líquido de refrigera -
ção e 50% de água
desionizada.
• Funil. (utilizado ape -
nas para acrescen -
tar líquido de
refrigeração)
Nível do óleo
do motor
( P.455)
• “Toyota Genuine
Motor Oil” ou equi -
valente
• Pano ou toalha de papel
• Funil (utilizado ape -
nas para acrescen-
tar óleo do motor)
Fusíveis
( P.487)• Fusíveis da mesma
amperagem, con -
forme originais
Ventilador de
entrada de ar
DC/DC
( P.478)
• Aspirador, etc,
• Chave Phillips
Lâmpadas
( P.490)
• Lâmpadas com o
mesmo número e
potência das origi -
nais
• Chave Phillips
• Chave de fendas de cabeça plana
• Chave inglesa
Radiador e
condensador
( P.458)

Pressão dos
pneus
( P.472)• Indicador da pres -
são dos pneus
• Fonte de ar compri -
mido
Líquido lava
vidros
( P.459)
• Água ou líquido lava
vidros com anticon -
gelante (para utiliza -
ção no inverno)
• Funil (utilizado ape -
nas para acrescen-
tar água ou líquido
lava vidros)
ItensPeças e ferramentas

4587-3. Manutenção que pode ser feita por si

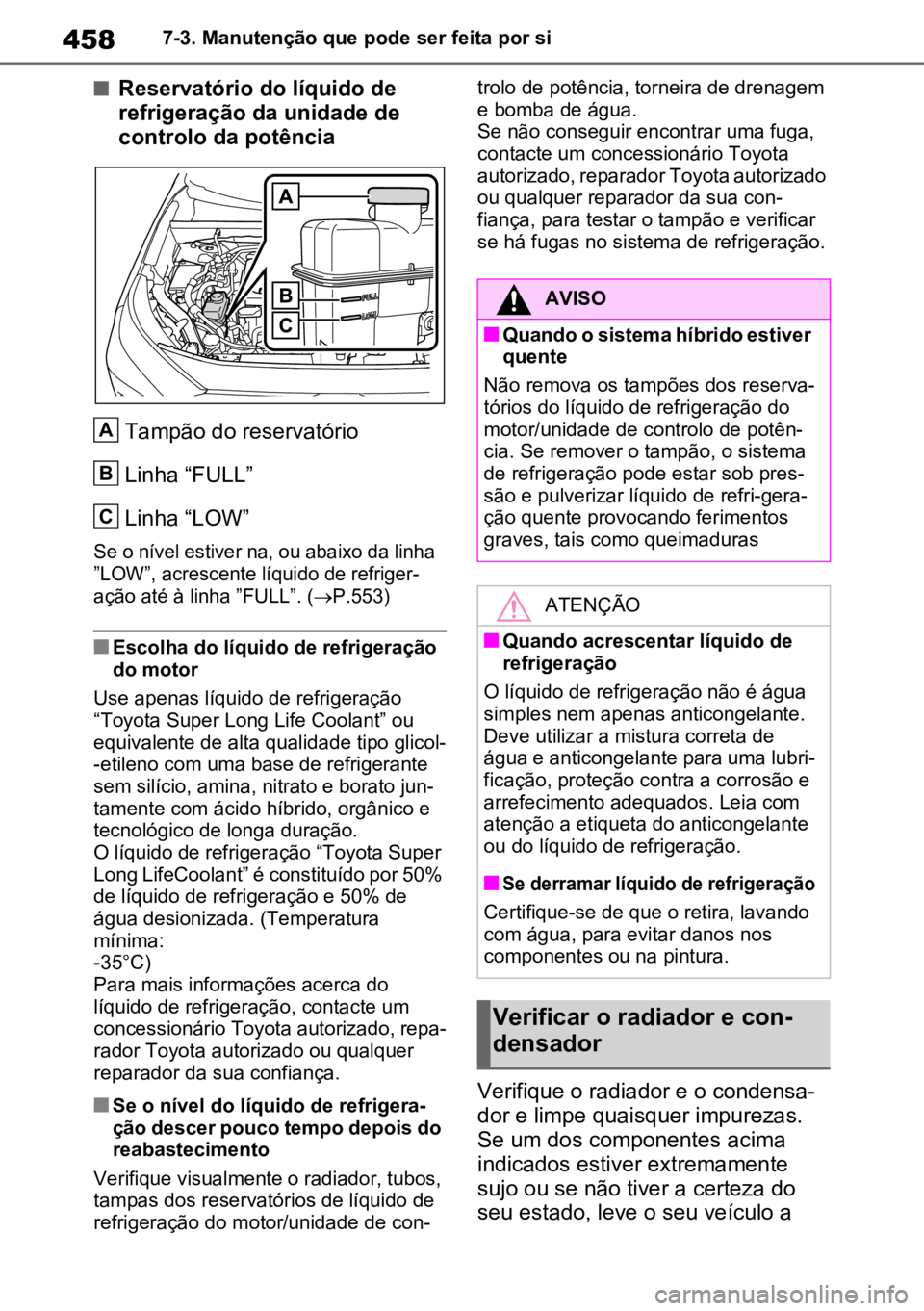

nReservatório do líquido de
refrigeração da unidade de
controlo da potência
Tampão do reservatório
Linha “FULL”
Linha “LOW”

Se o nível estiver na, ou abaixo da linha
”LOW”, acrescente líquido de refriger -
ação até à linha ”FULL”. ( P.553)

nEscolha do líquido de refrigeração
do motor
Use apenas líquido de refrigeração
“Toyota Super Long Life Coolant” ou
equivalente de alta qualidade tipo glicol -
-etileno com uma base de refrigerante
sem silício, amina, nitrato e borato jun -
tamente com ácido híbrido, orgânico e
tecnológico de longa duração.
O líquido de refrigeração “Toyota Super
Long LifeCoolant” é constituído por 50%
de líquido de refrigeração e 50% de
água desionizada. (Temperatura
mínima:
-35°C)
Para mais informações acerca do
líquido de refrigeração, contacte um
concessionário Toyota autorizado, repa -
rador Toyota autorizado ou qualquer
reparador da sua confiança.
nSe o nível do líquido de refrigera-
ção descer pouco tempo depois do
reabastecimento
Verifique visualmente o radiador, tubos,
tampas dos reservatórios de líquido de
refrigeração do motor/unidade de con -trolo de potência, torneira de drenagem
e bomba de água.
Se não conseguir encontrar uma fuga,
contacte um concessionário Toyota
autorizado, reparador Toyota autorizado
ou qualquer reparador da sua con -
fiança, para testar o tampão e verificar
se há fugas no sistema de refrigeração.Verifique o radiador e o condensa -
dor e limpe quaisquer impurezas.
Se um dos componentes acima
indicados estiver extremamente
sujo ou se não tiver a certeza do
seu estado, leve o seu veículo a
A
B
C
AVISO
nQuando o sistema híbrido estiver
quente
Não remova os tampões dos reserva -
tórios do líquido de refrigeração do
motor/unidade de controlo de potên -
cia. Se remover o tampão, o sistema
de refrigeração pode estar sob pres -
são e pulverizar líquido de refri-gera -
ção quente provocando ferimentos
graves, tais como queimaduras
ATENÇÃO
nQuando acrescentar líquido de
refrigeração
O líquido de refrigeração não é água
simples nem apenas anticongelante.
Deve utilizar a mistura correta de
água e anticongelante para uma lubri -
ficação, proteção contra a corrosão e
arrefecimento adequados. Leia com
atenção a etiqueta do anticongelante
ou do líquido de refrigeração.
n
Se derramar líquido de refrigeração

Certifique-se de que o retira, lavando
com água, para evitar danos nos
componentes ou na pintura.
Verificar o radiador e con -
densador

519
8
8-2. No caso de uma emergência
Quando surge uma avaria

são) (se equipado) ou o controlo dinâmico
da velocidade de cruzeiro com radar em
toda a gama de velocidades (se equipado)
estiverem em funcionamento. Se for apre -
sentada uma mensagem de aviso, desa -
celere o veículo ou siga a instrução do
mostrador de informações múltiplas.

• Quando o sistema de sobreposição de trava -
gem entrar em funcionamento, será apre -
sentada uma mensagem de aviso.
( 
P.257
)

• Quando o controlo de aceleração repen -
tina ou travão de assistência ao estacio-
namento (se equipado) entrarem em
funcionamento, será apresentada uma
mensagem de aviso (
P.257
,
380
). Siga
as instruções do mostrador de informa -
ções múltiplas.

l
Se for apresentada uma mensagem rela -
cionada com o funcionamento do interrup -
tor Power
Se realizar algo incorreto para colocar o sis -
tema híbrido em funcionamento ou se acio -
nar o interruptor Power erradamente, será
apresentada uma instrução relacionada com
o funcionamento do mesmo. Siga as instru -
ções do mostrador de informações múltiplas
e acione novamente o interruptor Power.

l
Se for apresentada uma mensagem rela -
cionada com o funcionamento da ala -
vanca das velocidades
Para evitar uma utilização errada da ala -
vanca das velocidades ou que o veículo se
mova de forma inesperada, poderá ser apre -
sentada uma mensagem no mostrador de
informações múltiplas a solicitar que mova a
alavanca das velocidades. Neste caso, siga
a instrução da mensagem e mova a ala -
vanca das velocidades.

l
Se for apresentada uma mensagem ou
imagem relacionada com o estado de
abertura/fecho de um componente ou
reposição de um consumível
Confirme o componente indicado no mostra -
dor de informações múltiplas ou através de
uma luz de aviso e, de seguida, aplique a
solução, tal como fecho de uma porta aberta
ou reposição de um consumível.

n
Se for apresentada uma mensagem a
indicar que é necessário dirigir-se a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual -
quer reparador da sua confiança
O sistema ou peça indicada no mostrador de
informações múltiplas pode estar avariada.
Leve imediatamente o veículo a um conces -
sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer reparador
da sua confiança para que este proceda a
uma inspeção.

n
Se for apresentada uma mensagem a
indicar que é necessário consultar o
Manual do Proprietário

l
Se uma das mensagens que se seguem for
apresentada, siga as respetivas instruções.

• “Blind Spot Monitor Unavailable” (“Monito -
rização do ângulo morto”) ( 
P.351
)
• “RCTA Unavailable” (“RCTA indisponível”) (
P.351
)
• “Engine Coolant Temp High” (“Temp. ele -
vada do líquido de arrefecimento do
motor”) ( 
P.551
)
• “Exhaust Filter Full” (“Filtro de escape cheio”) ( 
P.391
)

l
Se uma das mensagens que se seguem for
apresentada, pode existir uma avaria.

Leve imediatamente o veículo a um concessio -
nário Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da sua con -
fiança para que este proceda a uma inspeção.

• “Plug-in Charging System Malfunction” (“Avaria no sistema de carregamento
Plug-in”9
• “Hybrid System Malfunction” (“Avaria do sistema híbrido”)
• “Charging system malfunction” (“Avaria no sistema de carregamento”)
• “Check Engine” (“Verifique o motor”)
• “Traction battery system malfunction” (“Avaria do sistema da bateria tração”)
• “Accelerator System Malfunction” (“Avaria do sistema acelerador”)
• “Smart Entry & Start System Malfunction” (“Avaria no sistema de chave inteligente
para entrada e arranque”)

l
Se uma das mensagens que se seguem
for apresentada, pode existir uma avaria.
Pare imediatamente o veículo num local
seguro e contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança. Pode

551
8
8-2. No caso de uma emergência
Quando surge uma avaria
n
Se a luz de aviso da temperatura do
líquido de refrigeração acender,
piscar ou se a mensagem “Engine
Coolant Temp High Stop in a Safe
Place See Owner’s Manual”
(“Temp. elev. líq. arref. motor. Pare
em área segura. Veja manual”) for
exibida no mostrador de informa -
ções múltiplas

1 Pare o veículo num local seguro
e desligue o sistema de ar con -
dicionado. De seguida, pare o
sistema híbrido.
2 Se vir vapor:
Levante o capot com cuidado
quando o vapor diminuir.
Se não vir vapor:
Levante o capot com cuidado.
l

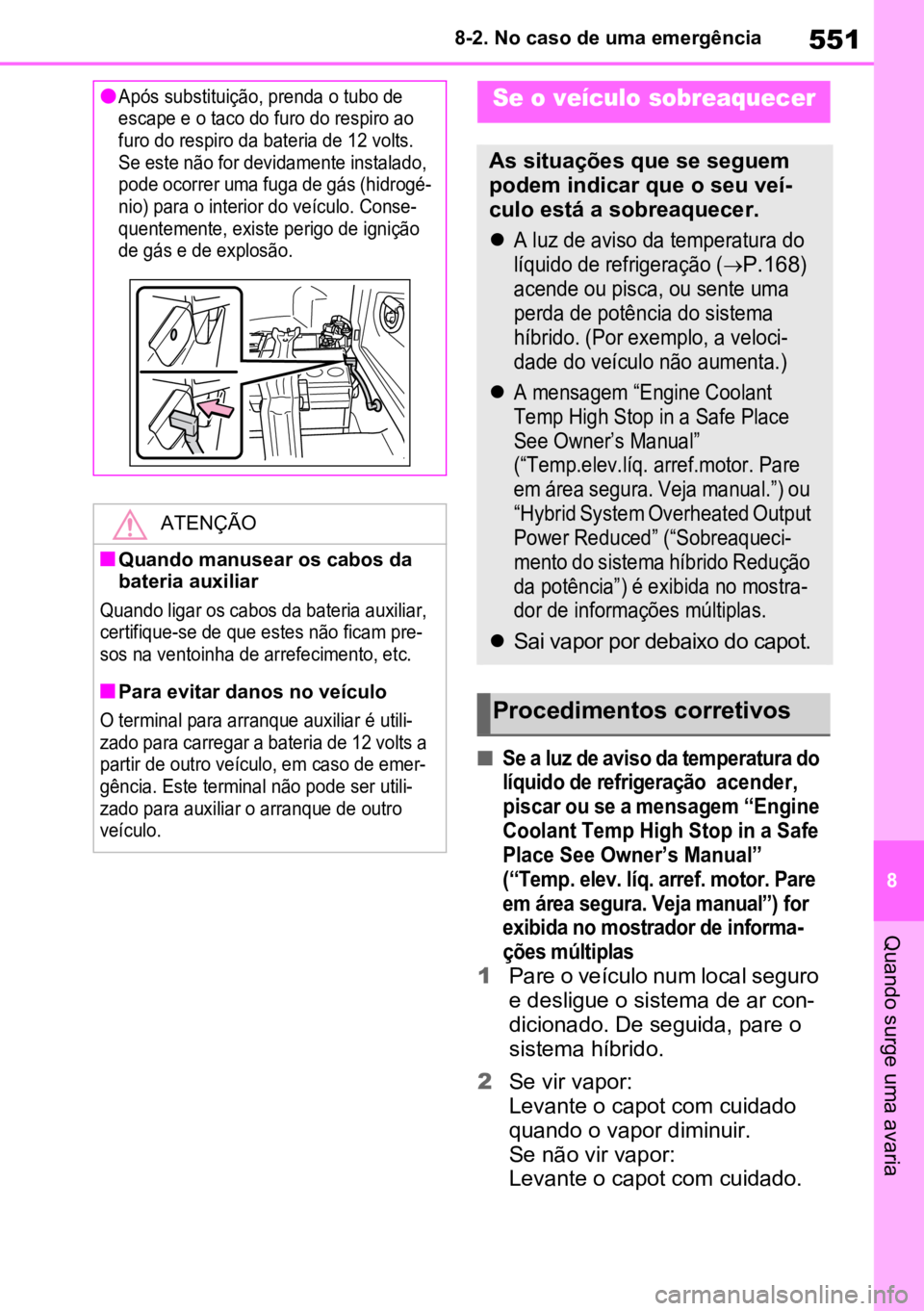

Após substituição, prenda o tubo de
escape e o taco do furo do respiro ao
furo do respiro da bateria de 12 volts.
Se este não for devidamente instalado,
pode ocorrer uma fuga de gás (hidrogé -
nio) para o interior do veículo. Conse -
quentemente, existe perigo de ignição
de gás e de explosão.

ATENÇÃO
nQuando manusear os cabos da
bateria auxiliar

Quando ligar os cabos da bateria auxiliar,
certifique-se de que estes não ficam pre -
sos na ventoinha de arrefecimento, etc.

nPara evitar danos no veículo

O terminal para arranque auxiliar é utili -
zado para carregar a bateria de 12 volts a
partir de outro veículo, em caso de emer -
gência. Este terminal não pode ser utili -
zado para auxiliar o arranque de outro
veículo.

Se o veículo sobreaquecer

As situações que se seguem
podem indicar que o seu veí-
culo está a sobreaquecer.

A luz de aviso da temperatura do
líquido de refrigeração (
P.168
)
acende ou pisca, ou sente uma
perda de potência do sistema
híbrido. (Por exemplo, a veloci -
dade do veículo não aumenta.)


A mensagem “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual”
(“Temp.elev.líq. arref.motor. Pare
em área segura. Veja manual.”) ou
“Hybrid System Overheated Output
Power Reduced” (“Sobreaqueci-
mento do sistema híbrido Redução
da potência”) é exibida no mostra -
dor de informações múltiplas.

 Sai vapor por debaixo do capot.
Procedimentos corretivos

553
8
8-2. No caso de uma emergência
Quando surge uma avaria

Se a ventoinha estiver a funcionar:
Leve o veículo ao concessionário
Toyota autorizado, reparador
Toyota autorizado ou reparador da
sua confiança mais próximo de si
para que este proceda a uma ins -
peção.

8 Verifique se a mensagem “Engine
Coolant Temp High Stop in a Safe
Place See Owner’s Manual”
(“Temp.elev.líq. arref.motor. Pare
em área segura. Veja manual”)
está a ser exibida no mostrador de
informações múltiplas.
Se a mensagem não desaparecer:
Pare o sistema híbrido e contacte
um concessionário Toyota autori-
zado, reparador Toyota autori-
zado ou qualquer reparador da
sua confiança.
Se a mensagem não for exibida:
Leve o veículo ao concessionário
Toyota autorizado, reparador
Toyota autorizado ou reparador
da sua confiança mais próximo de
si para que este proceda a uma
inspeção.

n
If “Hybrid System Overheated
Output Power Reduced”
(“Sobreaquecimento do Sis -
tema Híbrido Potência Redu -
zida”) for exibida no mostrador
de informações múltiplas

1 Pare o veículo num local seguro.
2 Pare o sistema híbrido e levante
o capot com cuidado.
3 Depois do sistema híbrido ter
arrefecido o suficiente, inspe -
cione os tubos e o favo do radia -dor (radiador) à procura de
alguma fuga.
Radiador
Ventoinha de arrefecimento
No caso de verificar uma grande fuga
de líquido de refrigeração, contacte
imediatamente um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
4 O nível de líquido de refrigera -
ção é satisfatório se estiver
entre as linhas “FULL” e ”LOW”
no reservatório.
Reservatório
Linha “FULL”
Linha “LOW”
5 Acrescente líquido de refrigera -
ção, se necessário.
Numa situação de emergência, se o
líquido de refrigeração não estiver dis -
ponível, pode utilizar água.
A
B
A
B
C

563
9
9-1. Especificações

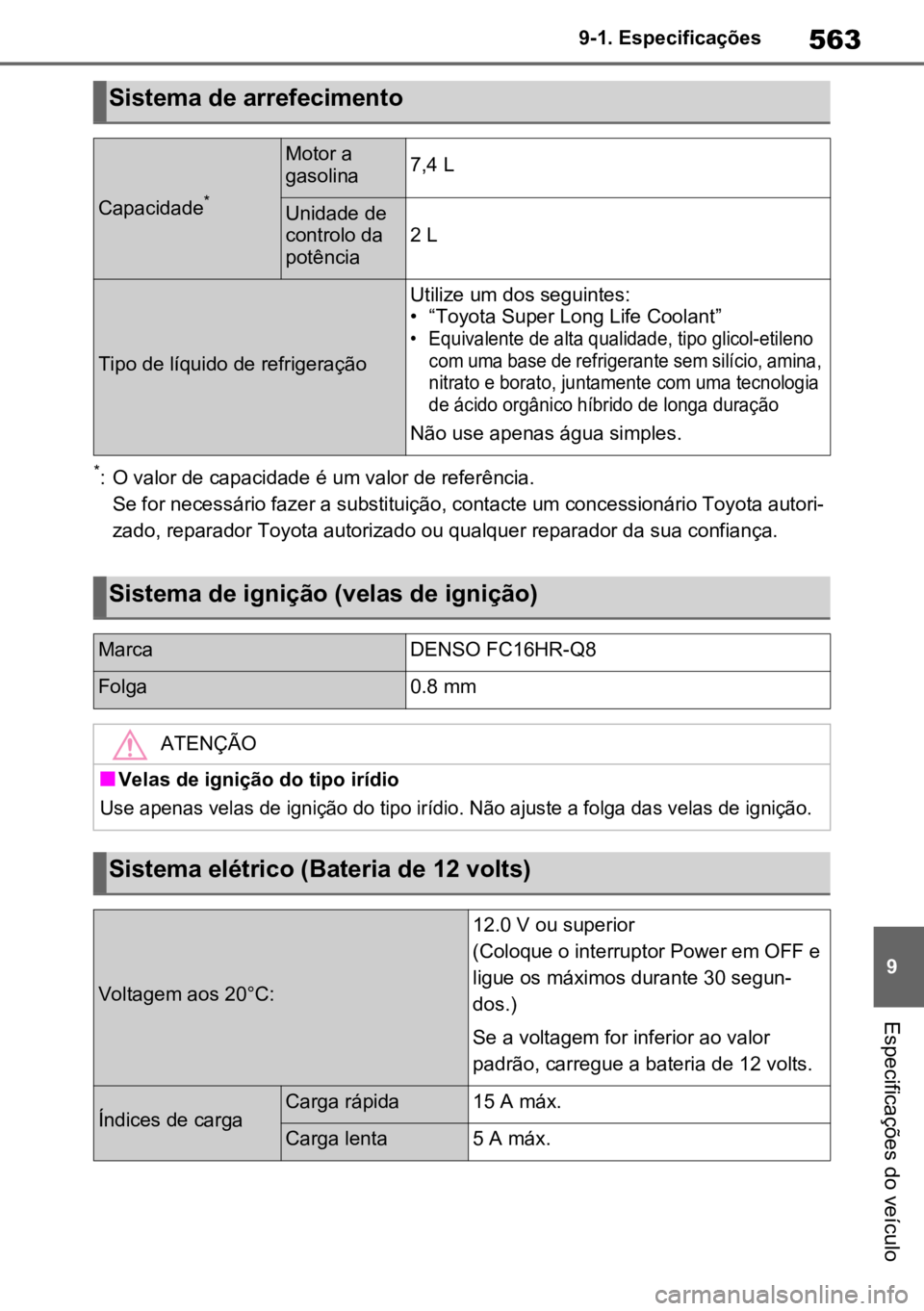

Especificações do veículo
*: O valor de capacidade é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Sistema de arrefecimento
Capacidade*
Motor a
gasolina7,4 L
Unidade de
controlo da
potência2 L
Tipo de líquido de refrigeração
Utilize um dos seguintes:
• “Toyota Super Long Life Coolant”

• Equivalente de alta qualidade, tipo glicol-etileno com uma base de refrigerante sem silício, amina,
nitrato e borato, juntamente com uma tecnologia
de ácido orgânico híbrido de longa duração

Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-Q8
Folga0.8 mm
ATENÇÃO
nVelas de ignição do tipo irídio

Use apenas velas de ignição do tipo irídio. Não ajuste a folga das velas de ignição.

Sistema elétrico (Bateria de 12 volts)
Voltagem aos 20°C:
12.0 V ou superior
(Coloque o interruptor Power em OFF e
ligue os máximos durante 30 segun -
dos.)
Se a voltagem for inferior ao valor
padrão, carregue a bateria de 12 volts.
Índices de cargaCarga rápida15 A máx.
Carga lenta5 A máx.
