TOYOTA RAV4 PLUG-IN HYBRID 2022 Manual del propietario (in Spanish)

449
6

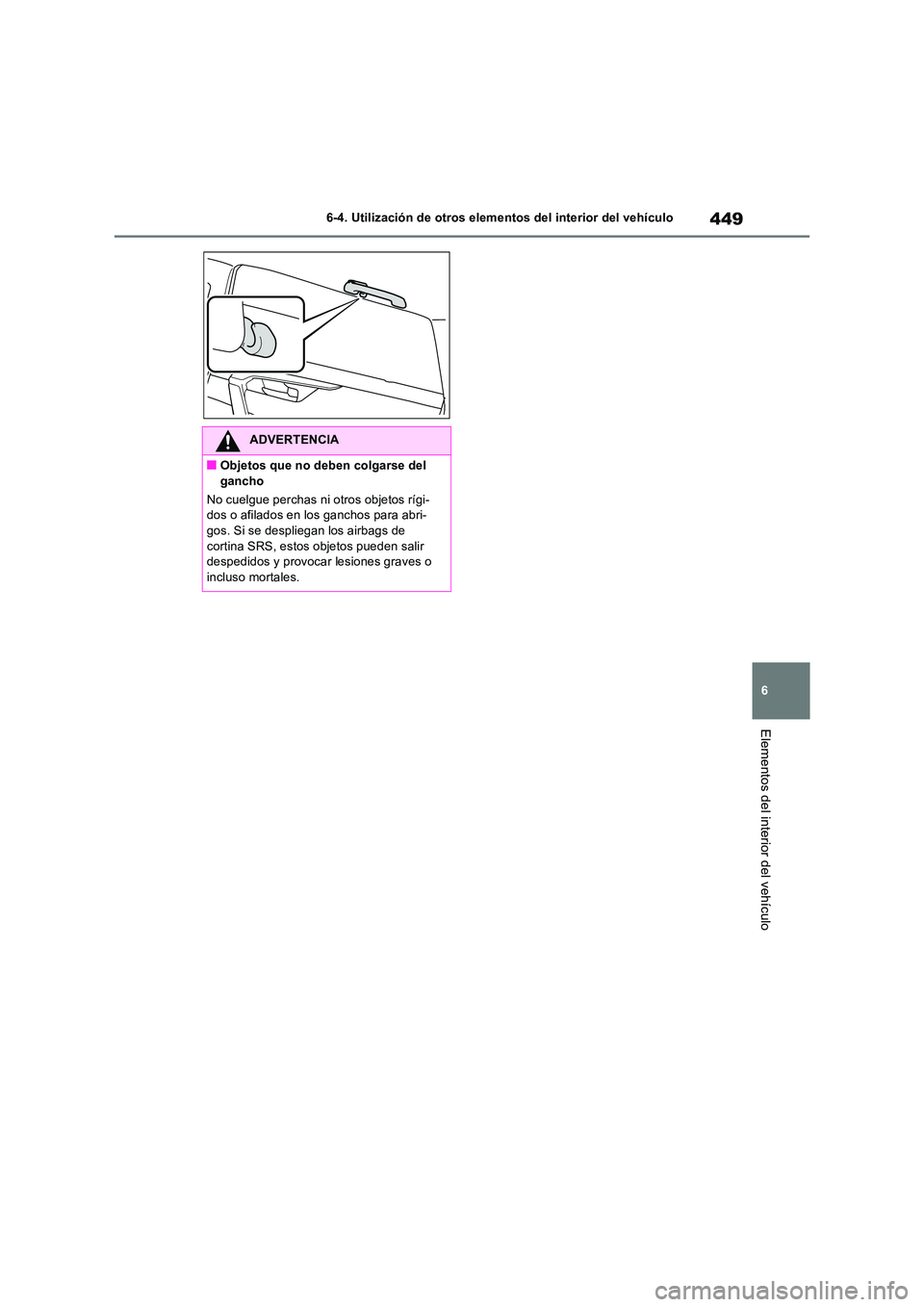

6-4. Utilización de otros elementos del interior del vehículo
Elementos del interior del vehículo
ADVERTENCIA
■Objetos que no deben colgarse del
gancho
No cuelgue perchas ni otros objetos rígi- dos o afilados en los ganchos para abri-gos. Si se despliegan los airbags de
cortina SRS, estos objetos pueden salir despedidos y provocar lesiones graves o incluso mortales.

4506-4. Utilización de otros elementos del interior del vehículo

7

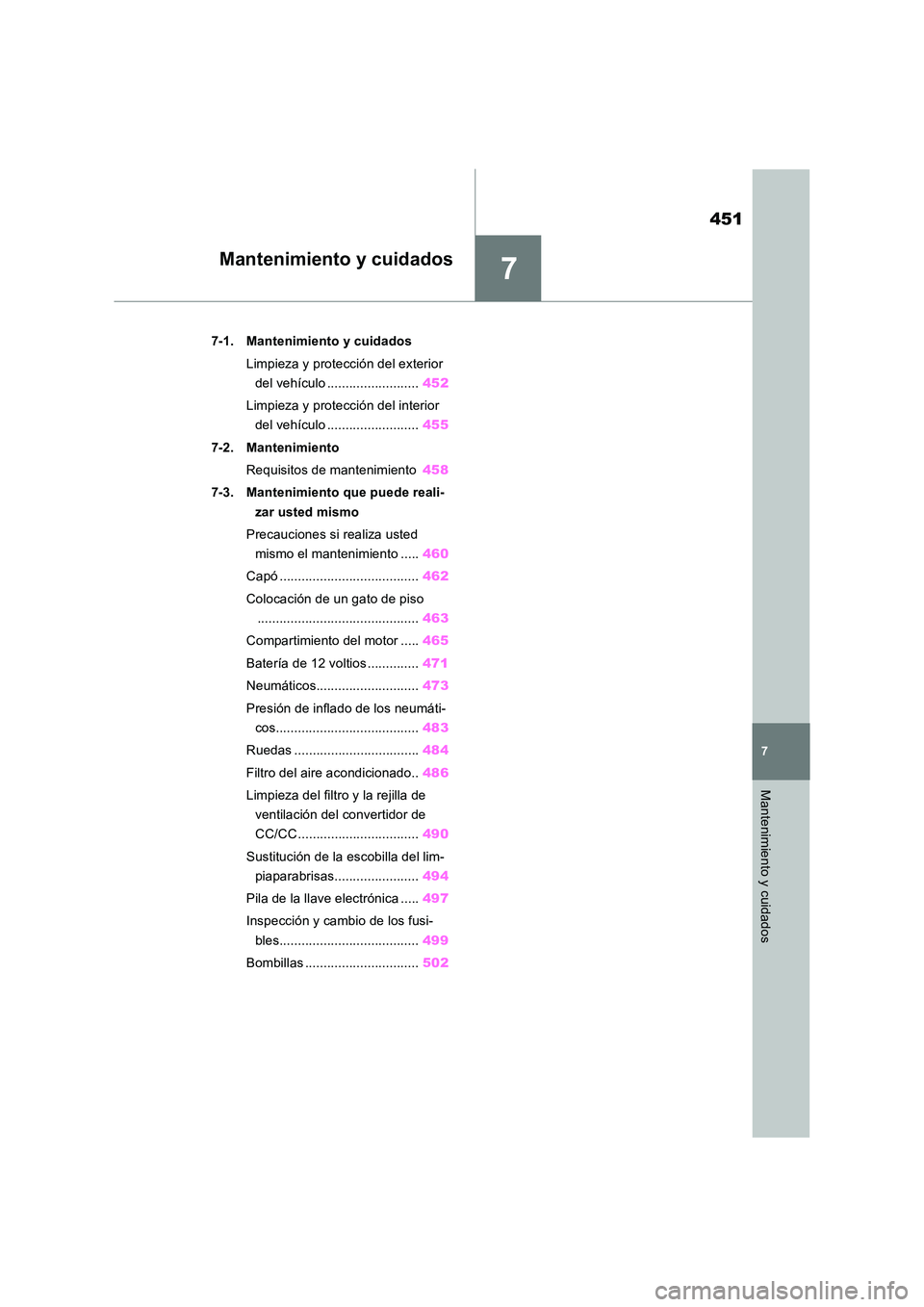

451
7
Mantenimiento y cuidados
Mantenimiento y cuidados
7-1. Mantenimiento y cuidados
Limpieza y protección del exterior
del vehículo ......................... 452
Limpieza y protección del interior
del vehículo ......................... 455
7-2. Mantenimiento
Requisitos de mantenimiento 458
7-3. Mantenimiento que puede reali-
zar usted mismo
Precauciones si realiza usted
mismo el mantenimiento ..... 460
Capó ...................................... 462
Colocación de un gato de piso
............................................ 463
Compartimiento del motor ..... 465
Batería de 12 voltios.............. 471
Neumáticos............................ 473
Presión de inflado de los neumáti-
cos....................................... 483
Ruedas .................................. 484
Filtro del aire acondicionado.. 486
Limpieza del filtro y la rejilla de
ventilación del convertidor de
CC/CC ................................. 490
Sustitución de la escobilla del lim-
piaparabrisas....................... 494
Pila de la llave electrónica ..... 497
Inspección y cambio de los fusi-
bles...................................... 499
Bombillas ............................... 502

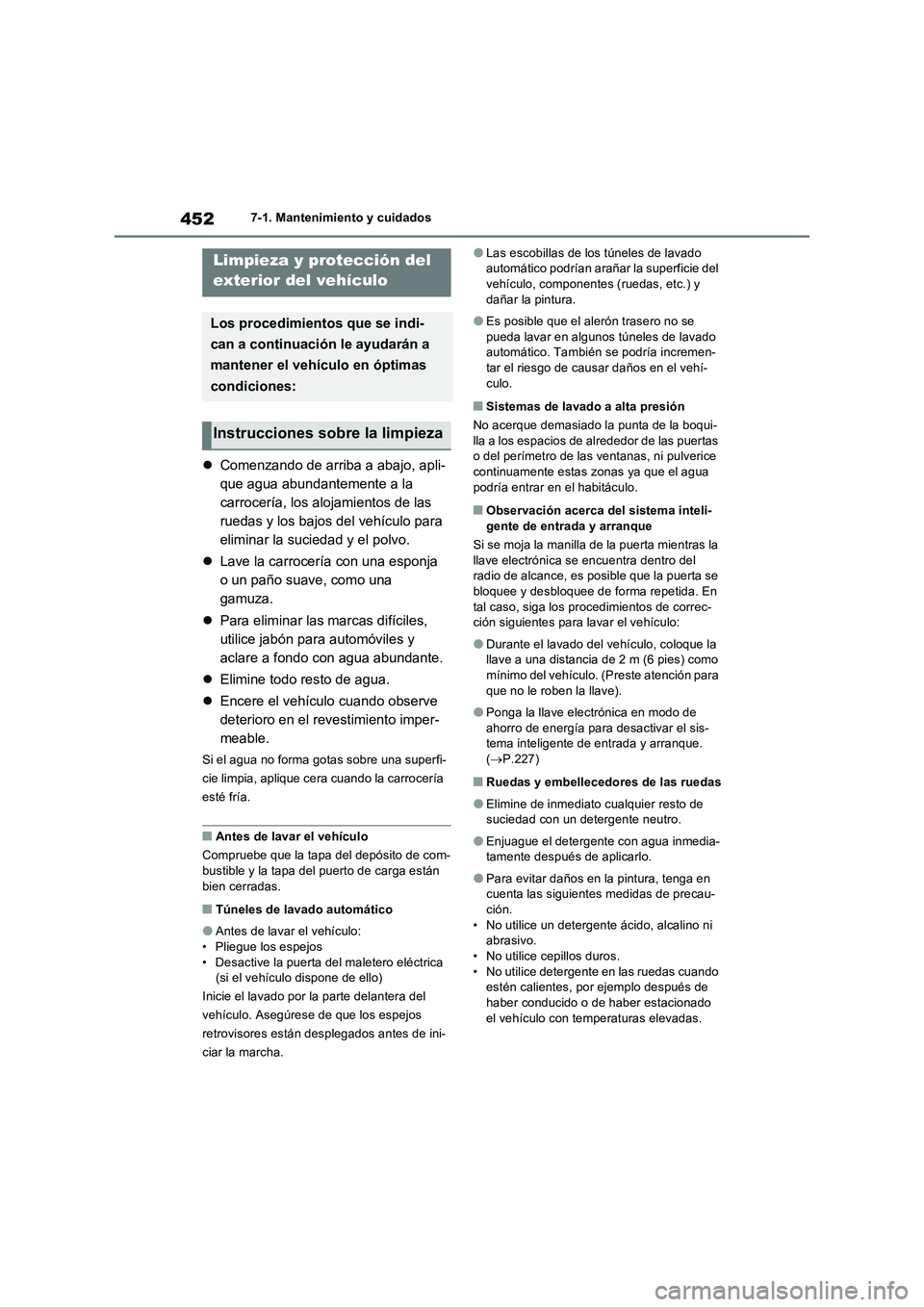

4527-1. Mantenimiento y cuidados
7-1.Mantenimien to y cuidad os
Comenzando de arriba a abajo, apli-
que agua abundantemente a la
carrocería, los alojamientos de las
ruedas y los bajos del vehículo para
eliminar la suciedad y el polvo.
Lave la carrocería con una esponja
o un paño suave, como una
gamuza.
Para eliminar las marcas difíciles,
utilice jabón para automóviles y
aclare a fondo con agua abundante.
Elimine todo resto de agua.
Encere el vehículo cuando observe
deterioro en el revestimiento imper-
meable.
Si el agua no forma gotas sobre una superfi-
cie limpia, aplique cera cuando la carrocería
esté fría.
■Antes de lavar el vehículo
Compruebe que la tapa del depósito de com-
bustible y la tapa del puerto de carga están
bien cerradas.
■Túneles de lavado automático
●Antes de lavar el vehículo:
• Pliegue los espejos
• Desactive la puerta del maletero eléctrica
(si el vehículo dispone de ello)
Inicie el lavado por la parte delantera del
vehículo. Asegúrese de que los espejos
retrovisores están desplegados antes de ini-
ciar la marcha.
●Las escobillas de los túneles de lavado
automático podrían arañar la superficie del
vehículo, componentes (ruedas, etc.) y
dañar la pintura.
●Es posible que el alerón trasero no se
pueda lavar en algunos túneles de lavado
automático. También se podría incremen-
tar el riesgo de causar daños en el vehí-
culo.
■Sistemas de lavado a alta presión
No acerque demasiado la punta de la boqui-
lla a los espacios de alrededor de las puertas
o del perímetro de las ventanas, ni pulverice
continuamente estas zonas ya que el agua
podría entrar en el habitáculo.
■Observación acerca del sistema inteli-
gente de entrada y arranque
Si se moja la manilla de la puerta mientras la
llave electrónica se encuentra dentro del
radio de alcance, es posible que la puerta se
bloquee y desbloquee de forma repetida. En
tal caso, siga los procedimientos de correc-
ción siguientes para lavar el vehículo:
●Durante el lavado del vehículo, coloque la
llave a una distancia de 2 m (6 pies) como
mínimo del vehículo. (Preste atención para
que no le roben la llave).
●Ponga la llave electrónica en modo de
ahorro de energía para desactivar el sis-
tema inteligente de entrada y arranque.
(P.227)
■Ruedas y embellecedores de las ruedas
●Elimine de inmediato cualquier resto de
suciedad con un detergente neutro.
●Enjuague el detergente con agua inmedia-
tamente después de aplicarlo.
●Para evitar daños en la pintura, tenga en
cuenta las siguientes medidas de precau-
ción.
• No utilice un detergente ácido, alcalino ni
abrasivo.
• No utilice cepillos duros.
• No utilice detergente en las ruedas cuando
estén calientes, por ejemplo después de
haber conducido o de haber estacionado
el vehículo con temperaturas elevadas.
Limpieza y protección del
exterior del vehículo
Los procedimientos que se indi-
can a continuación le ayudarán a
mantener el vehículo en óptimas
condiciones:
Instrucciones sobre la limpieza

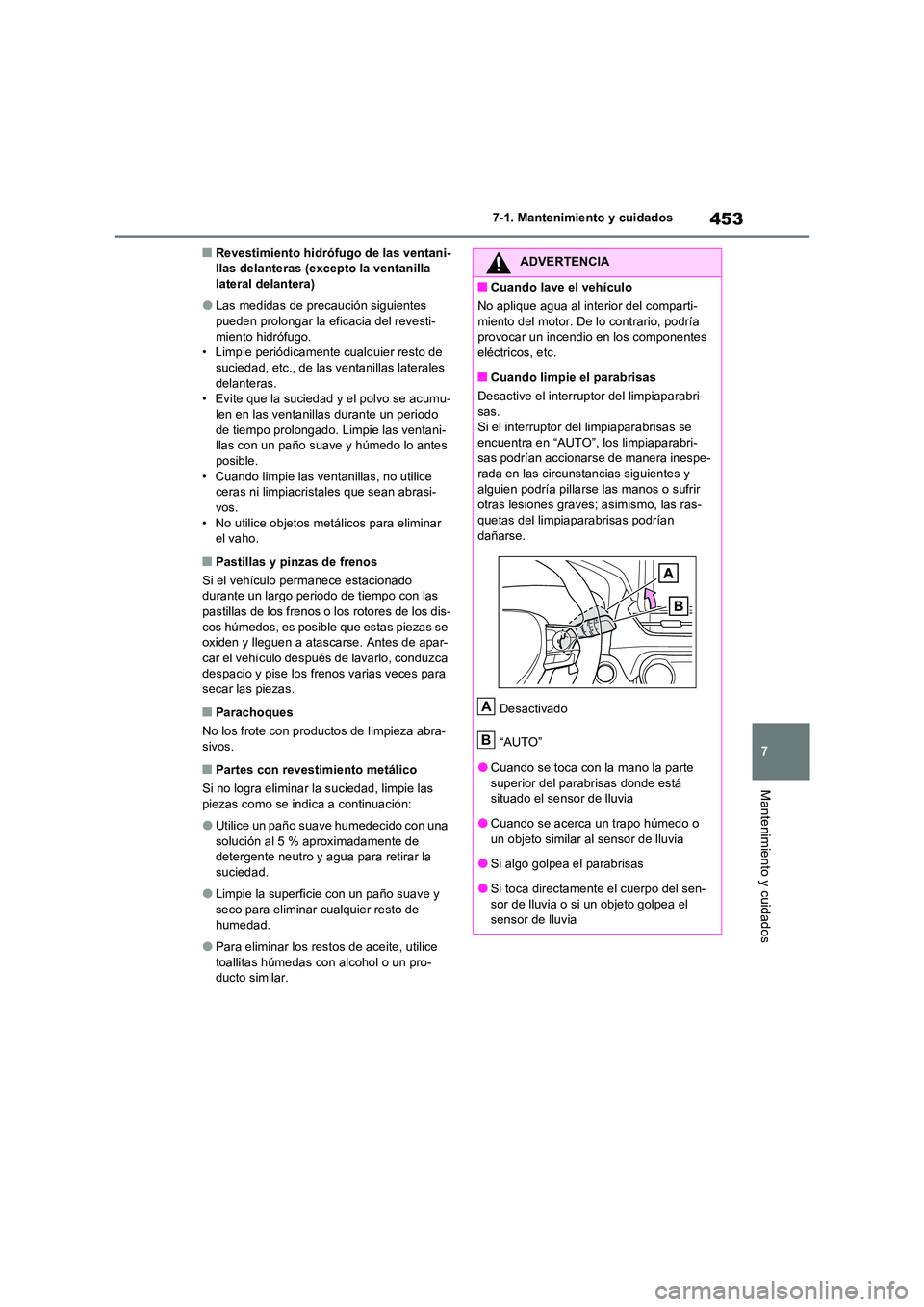

453
7
7-1. Mantenimiento y cuidados
Mantenimiento y cuidados
■Revestimiento hidrófugo de las ventani- llas delanteras (excepto la ventanilla lateral delantera)
●Las medidas de precaución siguientes pueden prolongar la eficacia del revesti-
miento hidrófugo. • Limpie periódicamente cualquier resto de suciedad, etc., de las ventanillas laterales
delanteras. • Evite que la suciedad y el polvo se acumu-len en las ventanillas durante un periodo
de tiempo prolongado. Limpie las ventani- llas con un paño suave y húmedo lo antes posible.
• Cuando limpie las ventanillas, no utilice ceras ni limpiacristales que sean abrasi-vos.
• No utilice objetos metálicos para eliminar el vaho.
■Pastillas y pinzas de frenos
Si el vehículo permanece estacionado durante un largo periodo de tiempo con las
pastillas de los frenos o los rotores de los dis- cos húmedos, es posible que estas piezas se oxiden y lleguen a atascarse. Antes de apar-
car el vehículo después de lavarlo, conduzca despacio y pise los frenos varias veces para secar las piezas.
■Parachoques
No los frote con productos de limpieza abra-
sivos.
■Partes con revestimiento metálico
Si no logra eliminar la suciedad, limpie las piezas como se indica a continuación:
●Utilice un paño suave humedecido con una solución al 5 % aproximadamente de detergente neutro y agua para retirar la
suciedad.
●Limpie la superficie con un paño suave y
seco para eliminar cualquier resto de humedad.
●Para eliminar los restos de aceite, utilice toallitas húmedas con alcohol o un pro-ducto similar.
ADVERTENCIA
■Cuando lave el vehículo
No aplique agua al interior del comparti-
miento del motor. De lo contrario, podría provocar un incendio en los componentes eléctricos, etc.
■Cuando limpie el parabrisas
Desactive el interruptor del limpiaparabri- sas.Si el interruptor del limpiaparabrisas se
encuentra en “AUTO”, los limpiaparabri- sas podrían accionarse de manera inespe-rada en las circunstancias siguientes y
alguien podría pillarse las manos o sufrir otras lesiones graves; asimismo, las ras-quetas del limpiaparabrisas podrían
dañarse.
Desactivado
“AUTO”
●Cuando se toca con la mano la parte superior del parabrisas donde está situado el sensor de lluvia
●Cuando se acerca un trapo húmedo o un objeto similar al sensor de lluvia
●Si algo golpea el parabrisas
●Si toca directamente el cuerpo del sen-sor de lluvia o si un objeto golpea el sensor de lluvia
A
B

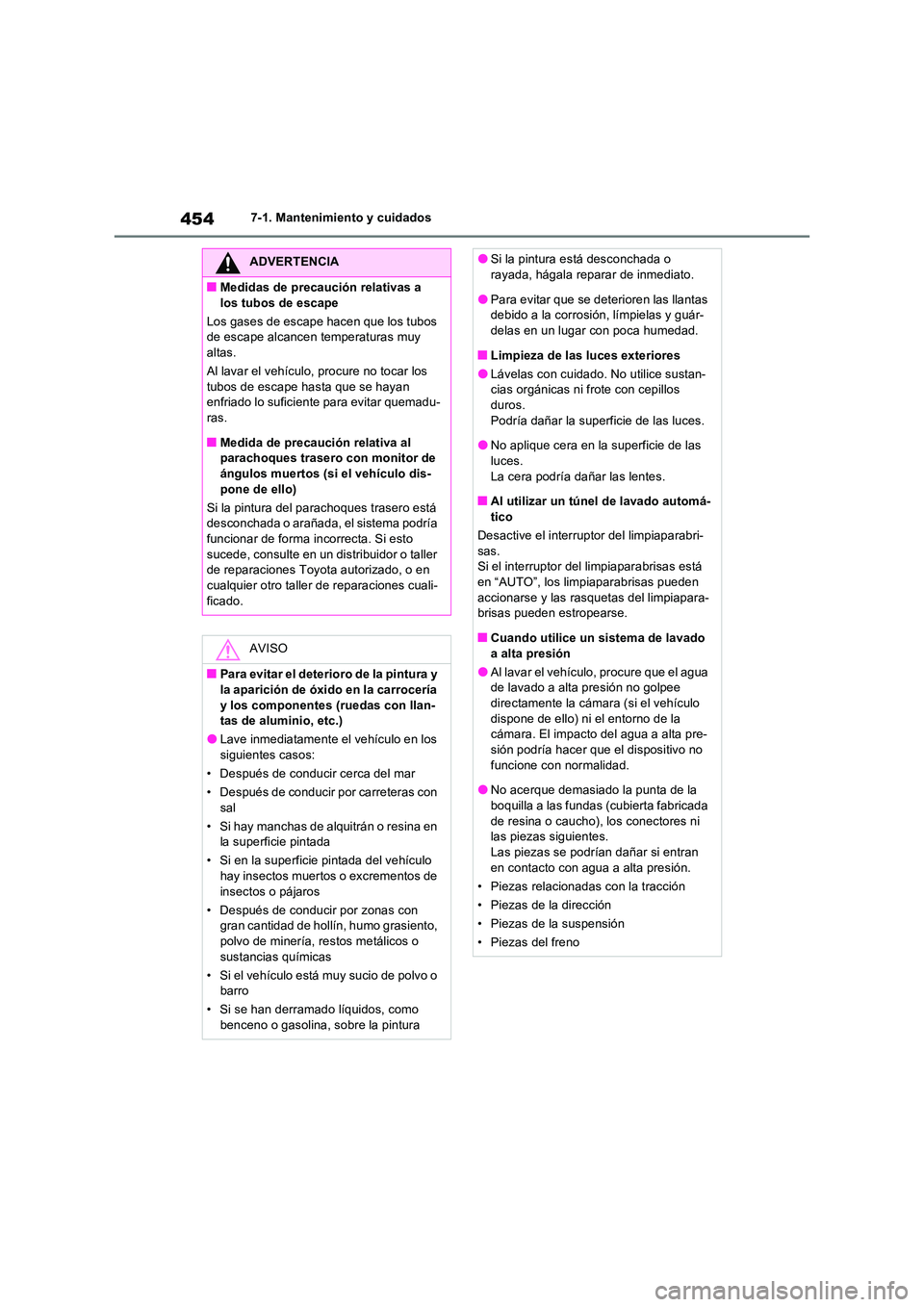

4547-1. Mantenimiento y cuidados
ADVERTENCIA
■Medidas de precaución relativas a
los tubos de escape
Los gases de escape hacen que los tubos de escape alcancen te mperaturas muy altas.
Al lavar el vehículo, procure no tocar los
tubos de escape hasta que se hayan enfriado lo suficiente para evitar quemadu-ras.
■Medida de precaución relativa al parachoques trasero con monitor de ángulos muertos (si el vehículo dis-
pone de ello)
Si la pintura del parachoques trasero está desconchada o arañada, el sistema podría funcionar de forma incorrecta. Si esto
sucede, consulte en un distribuidor o taller de reparaciones Toyota autorizado, o en cualquier otro taller de reparaciones cuali-
ficado.
AVISO
■Para evitar el deterioro de la pintura y la aparición de óxido en la carrocería
y los componentes (ruedas con llan- tas de aluminio, etc.)
●Lave inmediatamente el vehículo en los siguientes casos:
• Después de conducir cerca del mar
• Después de conducir por carreteras con
sal
• Si hay manchas de alquitrán o resina en la superficie pintada
• Si en la superficie pintada del vehículo hay insectos muertos o excrementos de
insectos o pájaros
• Después de conducir por zonas con gran cantidad de hollín, humo grasiento, polvo de minería, restos metálicos o
sustancias químicas
• Si el vehículo está muy sucio de polvo o barro
• Si se han derramado líquidos, como benceno o gasolina, sobre la pintura
●Si la pintura está desconchada o rayada, hágala reparar de inmediato.
●Para evitar que se deterioren las llantas debido a la corrosión, límpielas y guár-delas en un lugar con poca humedad.
■Limpieza de las luces exteriores
●Lávelas con cuidado. No utilice sustan-cias orgánicas ni frote con cepillos duros.
Podría dañar la superficie de las luces.
●No aplique cera en la superficie de las luces.
La cera podría dañar las lentes.
■Al utilizar un túnel de lavado automá- tico
Desactive el interruptor del limpiaparabri-
sas. Si el interruptor del limpiaparabrisas está en “AUTO”, los limpiaparabrisas pueden
accionarse y las rasquetas del limpiapara- brisas pueden estropearse.
■Cuando utilice un sistema de lavado
a alta presión
●Al lavar el vehículo, procure que el agua de lavado a alta presión no golpee directamente la cámara (si el vehículo
dispone de ello) ni el entorno de la cámara. El impacto del agua a alta pre-sión podría hacer que el dispositivo no
funcione con normalidad.
●No acerque demasiado la punta de la boquilla a las fundas (cubierta fabricada
de resina o caucho), los conectores ni las piezas siguientes.Las piezas se podrían dañar si entran
en contacto con agua a alta presión.
• Piezas relacionadas con la tracción
• Piezas de la dirección
• Piezas de la suspensión
• Piezas del freno

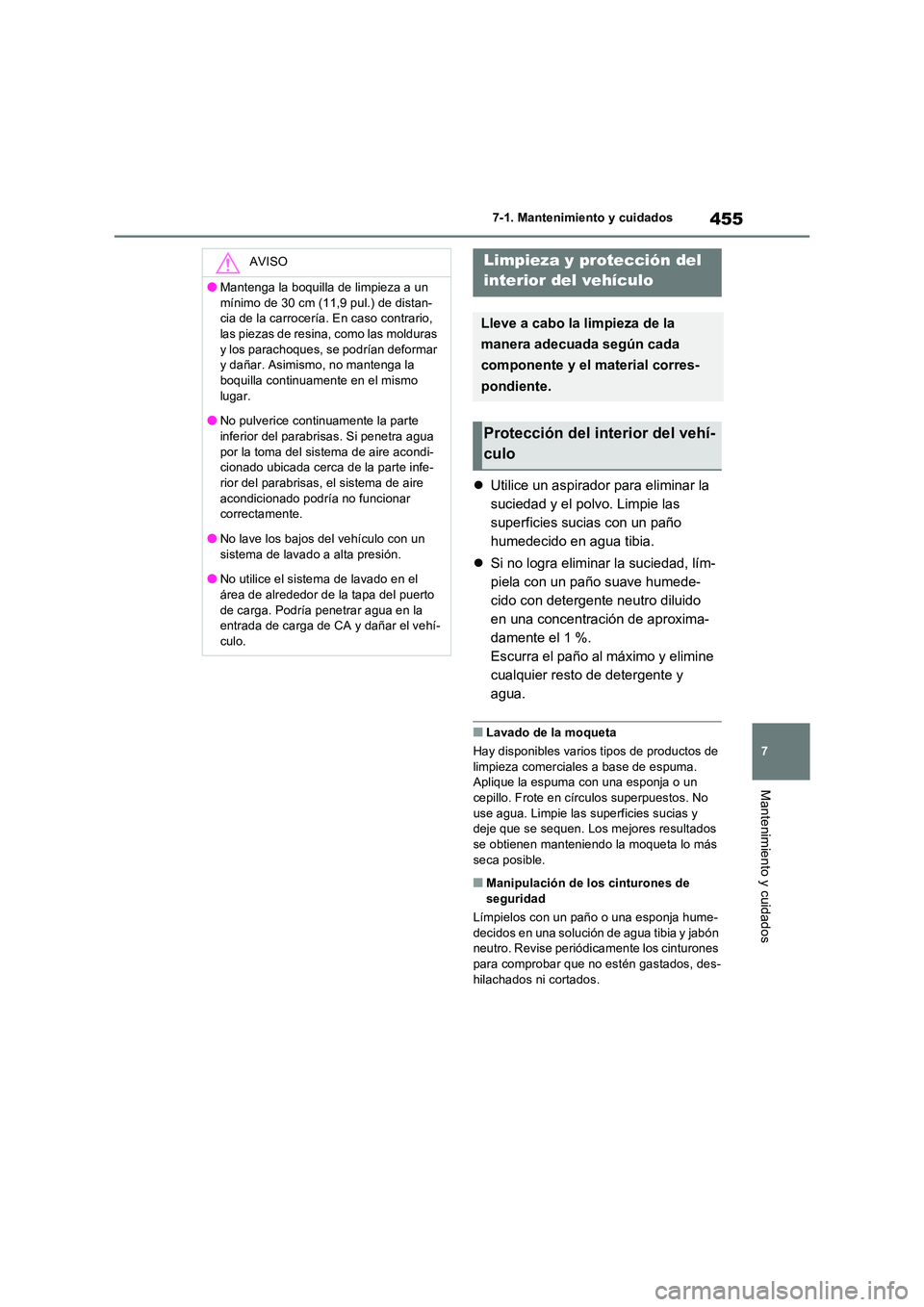

455
7
7-1. Mantenimiento y cuidados
Mantenimiento y cuidados
 Utilice un aspirador para eliminar la
suciedad y el polvo. Limpie las
superficies sucias con un paño
humedecido en agua tibia.
 Si no logra eliminar la suciedad, lím-
piela con un paño suave humede-
cido con detergente neutro diluido
en una concentración de aproxima-
damente el 1 %.
Escurra el paño al máximo y elimine
cualquier resto de detergente y
agua.
■Lavado de la moqueta
Hay disponibles varios tipos de productos de limpieza comerciales a base de espuma. Aplique la espuma con una esponja o un
cepillo. Frote en círculos superpuestos. No use agua. Limpie las superficies sucias y deje que se sequen. Los mejores resultados
se obtienen manteniendo la moqueta lo más seca posible.
■Manipulación de los cinturones de seguridad
Límpielos con un paño o una esponja hume-
decidos en una solución de agua tibia y jabón neutro. Revise periódicamente los cinturones para comprobar que no estén gastados, des-
hilachados ni cortados.
AVISO
●Mantenga la boquilla de limpieza a un
mínimo de 30 cm (11,9 pul.) de distan- cia de la carrocería. En caso contrario, las piezas de resina, como las molduras
y los parachoques, se podrían deformar y dañar. Asimismo, no mantenga la boquilla continuamente en el mismo
lugar.
●No pulverice continuamente la parte inferior del parabrisas. Si penetra agua
por la toma del sistema de aire acondi- cionado ubicada cerca de la parte infe-rior del parabrisas, el sistema de aire
acondicionado podría no funcionar correctamente.
●No lave los bajos del vehículo con un
sistema de lavado a alta presión.
●No utilice el sistema de lavado en el área de alrededor de la tapa del puerto
de carga. Podría penetrar agua en la entrada de carga de CA y dañar el vehí-culo.
Limpieza y protección del
interior del vehículo
Lleve a cabo la limpieza de la
manera adecuada según cada
componente y el material corres-
pondiente.
Protección del interior del vehí-
culo

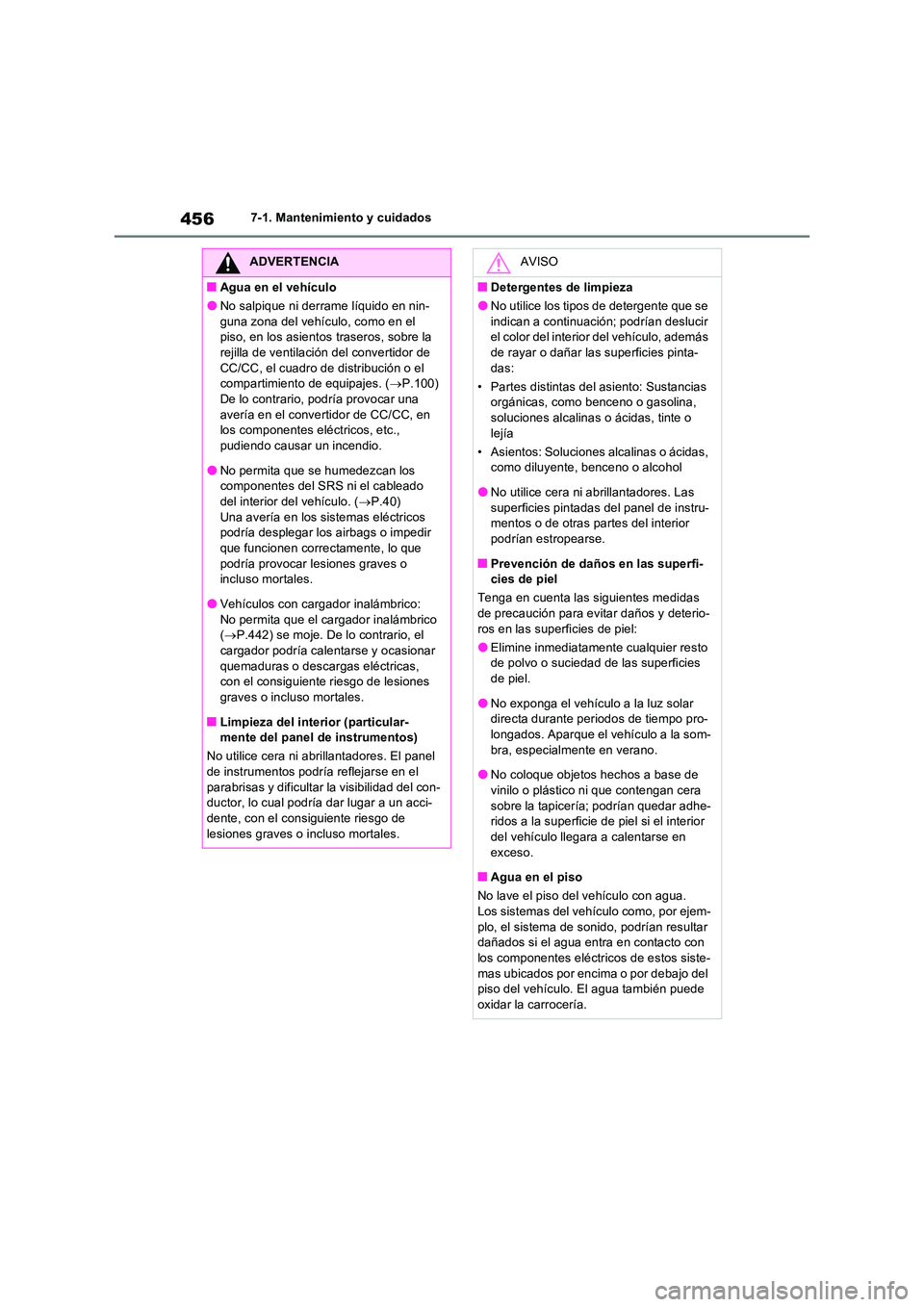

4567-1. Mantenimiento y cuidados
ADVERTENCIA
■Agua en el vehículo
●No salpique ni derrame líquido en nin-
guna zona del vehículo, como en el piso, en los asientos traseros, sobre la rejilla de ventilación del convertidor de
CC/CC, el cuadro de distribución o el compartimiento de equipajes. ( P.100) De lo contrario, podría provocar una
avería en el convertidor de CC/CC, en los componentes eléctricos, etc., pudiendo causar un incendio.
●No permita que se humedezcan los componentes del SRS ni el cableado del interior del vehículo. ( P.40)
Una avería en los sistemas eléctricos podría desplegar los airbags o impedir que funcionen correctamente, lo que
podría provocar le siones graves o incluso mortales.
●Vehículos con cargador inalámbrico:
No permita que el cargador inalámbrico ( P.442) se moje. De lo contrario, el cargador podría calentarse y ocasionar
quemaduras o descar gas eléctricas, con el consiguiente riesgo de lesiones graves o incluso mortales.
■Limpieza del interior (particular-mente del panel de instrumentos)
No utilice cera ni abrillantadores. El panel
de instrumentos podría reflejarse en el parabrisas y dificultar la visibilidad del con-ductor, lo cual podría dar lugar a un acci-
dente, con el consiguiente riesgo de lesiones graves o incluso mortales.
AVISO
■Detergentes de limpieza
●No utilice los tipos de detergente que se
indican a continuación; podrían deslucir el color del interior del vehículo, además de rayar o dañar las superficies pinta-
das:
• Partes distintas del asiento: Sustancias orgánicas, como benceno o gasolina, soluciones alcalinas o ácidas, tinte o
lejía
• Asientos: Soluciones alcalinas o ácidas, como diluyente, benceno o alcohol
●No utilice cera ni abrillantadores. Las
superficies pintadas del panel de instru- mentos o de otras partes del interior podrían estropearse.
■Prevención de daños en las superfi-cies de piel
Tenga en cuenta las siguientes medidas de precaución para evitar daños y deterio-
ros en las superficies de piel:
●Elimine inmediatamente cualquier resto de polvo o suciedad de las superficies de piel.
●No exponga el vehículo a la luz solar directa durante periodos de tiempo pro-
longados. Aparque el vehículo a la som- bra, especialmente en verano.
●No coloque objetos hechos a base de
vinilo o plástico ni que contengan cera sobre la tapicería; podrían quedar adhe-ridos a la superficie de piel si el interior
del vehículo llegara a calentarse en exceso.
■Agua en el piso
No lave el piso del vehículo con agua.
Los sistemas del vehículo como, por ejem- plo, el sistema de sonido, podrían resultar dañados si el agua entra en contacto con
los componentes eléctricos de estos siste- mas ubicados por encima o por debajo del piso del vehículo. El agua también puede
oxidar la carrocería.

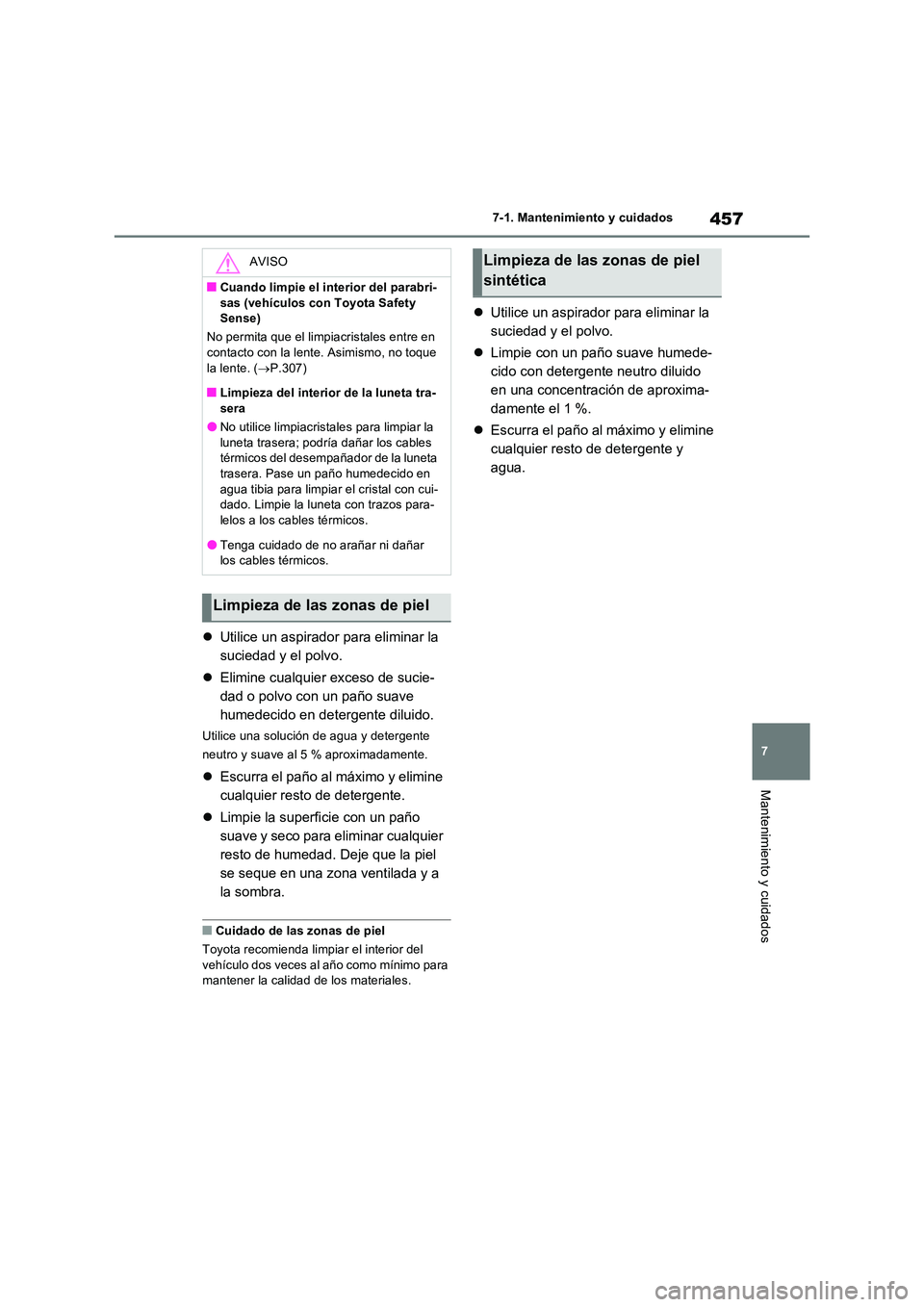

457
7
7-1. Mantenimiento y cuidados
Mantenimiento y cuidados
 Utilice un aspirador para eliminar la
suciedad y el polvo.
 Elimine cualquier exceso de sucie-
dad o polvo con un paño suave
humedecido en detergente diluido.
Utilice una solución de agua y detergente
neutro y suave al 5 % aproximadamente.
 Escurra el paño al máximo y elimine
cualquier resto de detergente.
 Limpie la superficie con un paño
suave y seco para eliminar cualquier
resto de humedad. Deje que la piel
se seque en una zona ventilada y a
la sombra.
■Cuidado de las zonas de piel
Toyota recomienda limpiar el interior del vehículo dos veces al año como mínimo para mantener la calidad de los materiales.
 Utilice un aspirador para eliminar la
suciedad y el polvo.
 Limpie con un paño suave humede-
cido con detergente neutro diluido
en una concentración de aproxima-
damente el 1 %.
 Escurra el paño al máximo y elimine
cualquier resto de detergente y
agua.
AVISO
■Cuando limpie el interior del parabri-
sas (vehículos con Toyota Safety Sense)
No permita que el limpiacristales entre en contacto con la lente. Asimismo, no toque
la lente. ( P.307)
■Limpieza del interior de la luneta tra- sera
●No utilice limpiacristales para limpiar la
luneta trasera; podría dañar los cables térmicos del desempañador de la luneta trasera. Pase un paño humedecido en
agua tibia para limpiar el cristal con cui- dado. Limpie la luneta con trazos para-lelos a los cables térmicos.
●Tenga cuidado de no arañar ni dañar los cables térmicos.
Limpieza de las zonas de piel
Limpieza de las zonas de piel
sintética

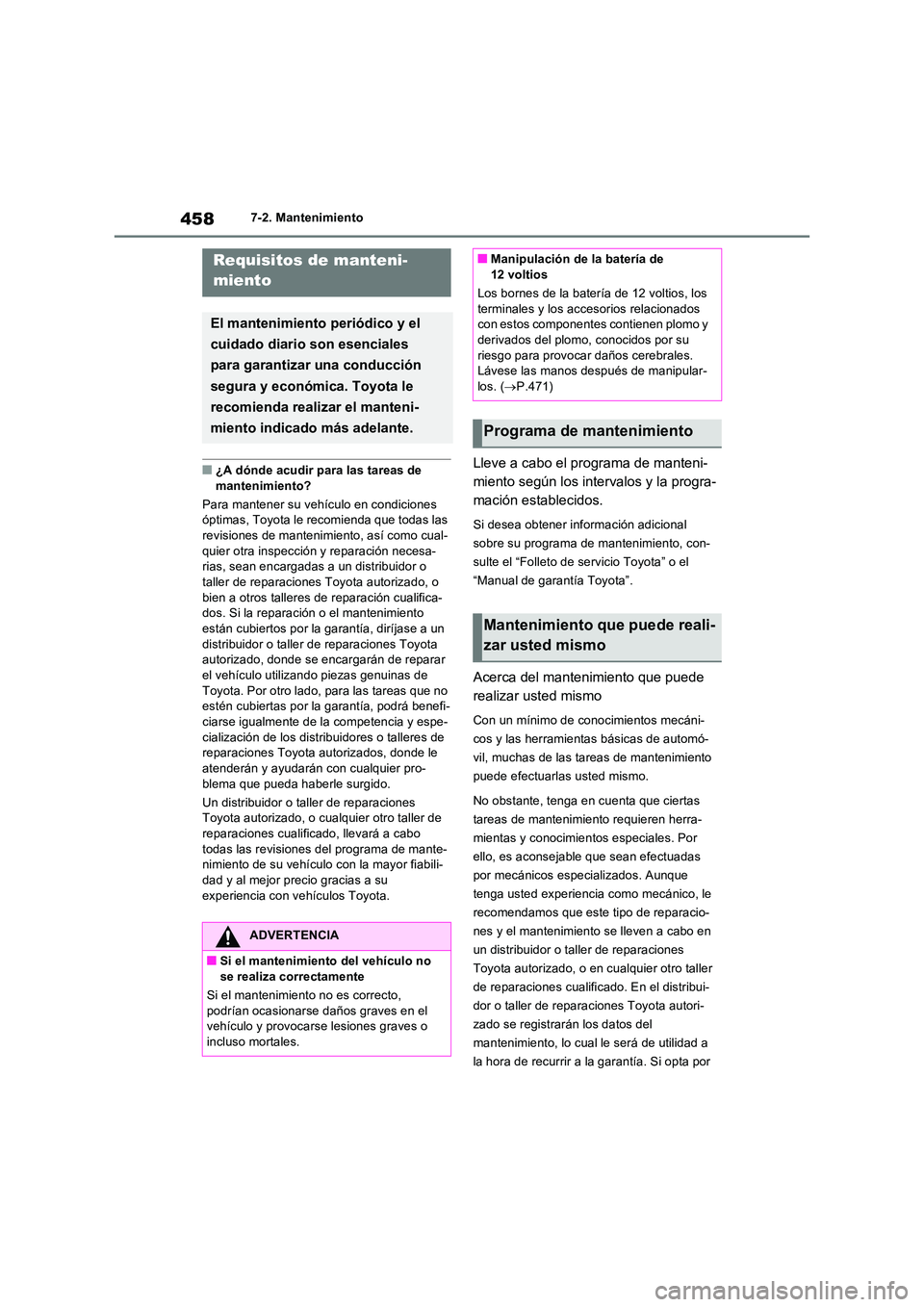

4587-2. Mantenimiento
7-2.Mantenimien to
■¿A dónde acudir para las tareas de
mantenimiento?
Para mantener su vehículo en condiciones óptimas, Toyota le recomienda que todas las revisiones de mantenimiento, así como cual-
quier otra inspección y reparación necesa- rias, sean encargadas a un distribuidor o taller de reparaciones Toyota autorizado, o
bien a otros talleres de reparación cualifica- dos. Si la reparación o el mantenimiento están cubiertos por la garantía, diríjase a un
distribuidor o taller de reparaciones Toyota autorizado, donde se enc argarán de reparar el vehículo utilizando piezas genuinas de
Toyota. Por otro lado, para las tareas que no estén cubiertas por la garantía, podrá benefi-ciarse igualmente de la competencia y espe-
cialización de los distribuidores o talleres de reparaciones Toyota autorizados, donde le atenderán y ayudarán c on cualquier pro-
blema que pueda haberle surgido.
Un distribuidor o taller de reparaciones Toyota autorizado, o cualquier otro taller de reparaciones cualific ado, llevará a cabo
todas las revisiones del programa de mante- nimiento de su vehículo con la mayor fiabili-dad y al mejor precio gracias a su
experiencia con vehículos Toyota.
Lleve a cabo el programa de manteni-
miento según los intervalos y la progra-
mación establecidos.
Si desea obtener información adicional
sobre su programa de mantenimiento, con-
sulte el “Folleto de servicio Toyota” o el
“Manual de garantía Toyota”.
Acerca del mantenimiento que puede
realizar usted mismo
Con un mínimo de conocimientos mecáni-
cos y las herramientas básicas de automó-
vil, muchas de las tareas de mantenimiento
puede efectuarlas usted mismo.
No obstante, tenga en cuenta que ciertas
tareas de mantenimiento requieren herra-
mientas y conocimientos especiales. Por
ello, es aconsejable que sean efectuadas
por mecánicos especializados. Aunque
tenga usted experiencia como mecánico, le
recomendamos que este tipo de reparacio-
nes y el mantenimiento se lleven a cabo en
un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro taller
de reparaciones cualificado. En el distribui-
dor o taller de reparaciones Toyota autori-
zado se registrarán los datos del
mantenimiento, lo cual le será de utilidad a
la hora de recurrir a la garantía. Si opta por
Requisitos de manteni-
miento
El mantenimiento periódico y el
cuidado diario son esenciales
para garantizar una conducción
segura y económica. Toyota le
recomienda realizar el manteni-
miento indicado más adelante.
ADVERTENCIA
■Si el mantenimiento del vehículo no
se realiza correctamente
Si el mantenimiento no es correcto, podrían ocasionarse daños graves en el vehículo y provocarse lesiones graves o
incluso mortales.
■Manipulación de la batería de 12 voltios
Los bornes de la batería de 12 voltios, los
terminales y los accesorios relacionados con estos componentes contienen plomo y derivados del plomo, conocidos por su
riesgo para provocar daños cerebrales. Lávese las manos después de manipular-los. ( P.471)
Programa de mantenimiento
Mantenimiento que puede reali-
zar usted mismo
