TOYOTA RAV4 PLUG-IN HYBRID 2022 Manual del propietario (in Spanish)

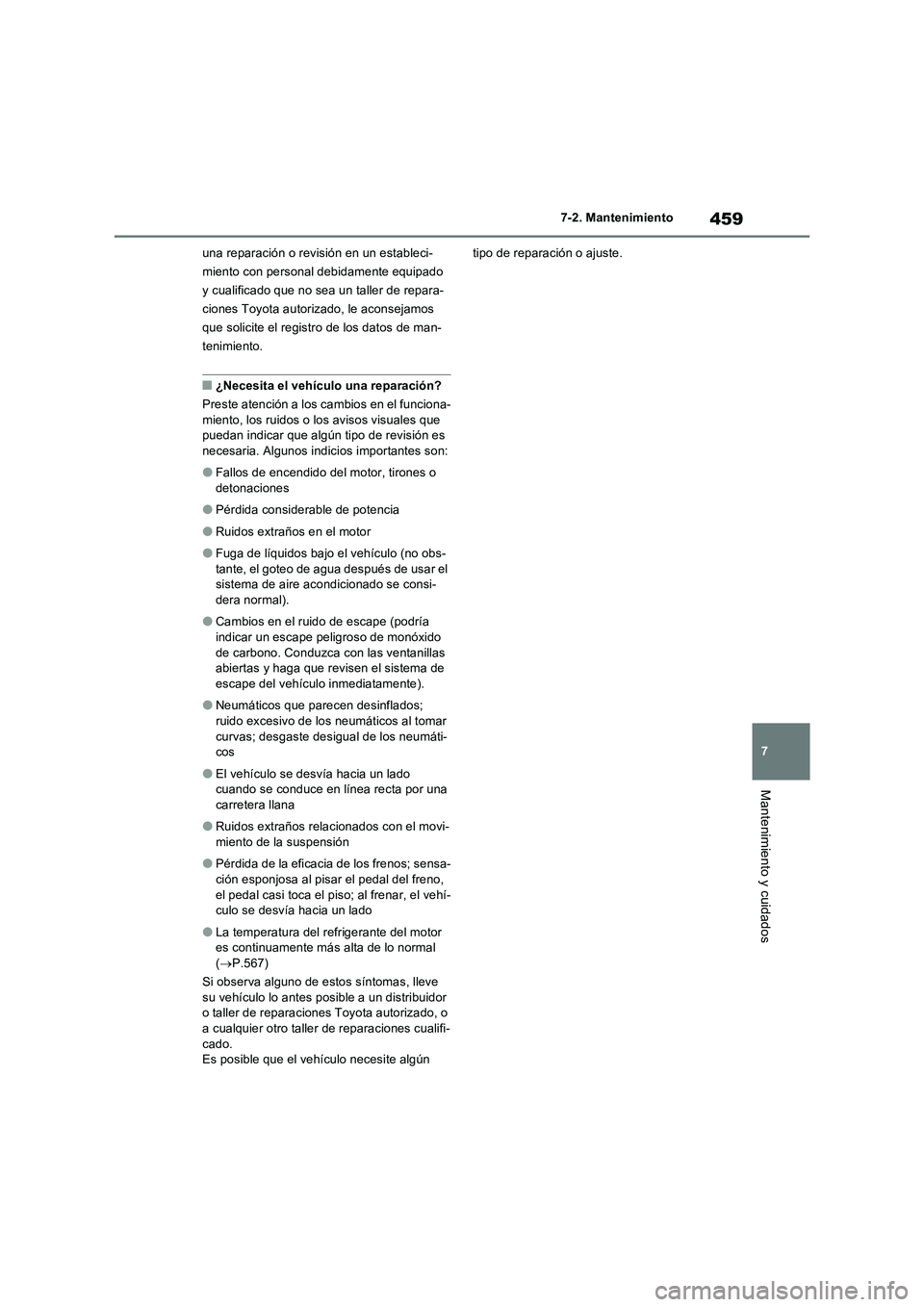

459
7 7-2. Mantenimiento
Mantenimiento y cuidados
una reparación o revisión en un estableci-
miento con personal debidamente equipado
y cualificado que no sea un taller de repara-
ciones Toyota autorizado, le aconsejamos
que solicite el registro de los datos de man-
tenimiento.
■¿Necesita el vehículo una reparación?
Preste atención a los cambios en el funciona-
miento, los ruidos o los avisos visuales que
puedan indicar que algún tipo de revisión es
necesaria. Algunos indicios importantes son:
●Fallos de encendido del motor, tirones o
detonaciones
●Pérdida considerable de potencia
●Ruidos extraños en el motor
●Fuga de líquidos bajo el vehículo (no obs-
tante, el goteo de agua después de usar el
sistema de aire acondicionado se consi-
dera normal).
●Cambios en el ruido de escape (podría
indicar un escape peligroso de monóxido
de carbono. Conduzca con las ventanillas
abiertas y haga que revisen el sistema de
escape del vehículo inmediatamente).
●Neumáticos que parecen desinflados;
ruido excesivo de los neumáticos al tomar
curvas; desgaste desigual de los neumáti-
cos
●El vehículo se desvía hacia un lado
cuando se conduce en línea recta por una
carretera llana
●Ruidos extraños relacionados con el movi-
miento de la suspensión
●Pérdida de la eficacia de los frenos; sensa-
ción esponjosa al pisar el pedal del freno,
el pedal casi toca el piso; al frenar, el vehí-
culo se desvía hacia un lado
●La temperatura del refrigerante del motor
es continuamente más alta de lo normal
(P.567)
Si observa alguno de estos síntomas, lleve
su vehículo lo antes posible a un distribuidor
o taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cualifi-
cado.
Es posible que el vehículo necesite algún tipo de reparación o ajuste.

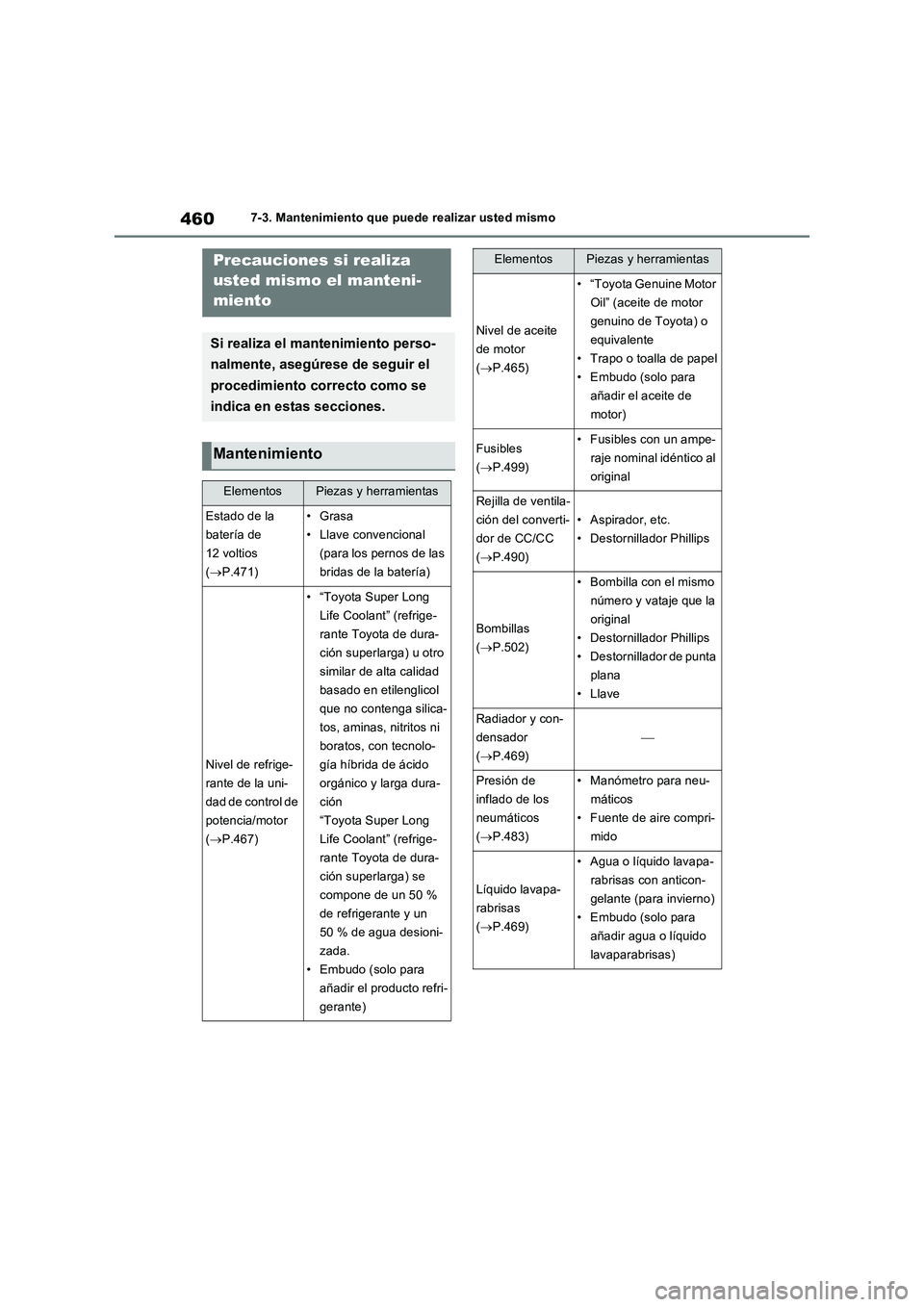

4607-3. Mantenimiento que puede realizar usted mismo
7-3.Mantenimien to que pu ede re alizar usted mis moPrecauciones si realiza
usted mismo el manteni-
miento
Si realiza el mantenimiento perso-
nalmente, asegúrese de seguir el
procedimiento correcto como se
indica en estas secciones.
Mantenimiento
ElementosPiezas y herramientas
Estado de la
batería de
12 voltios
(P.471)•Grasa
• Llave convencional
(para los pernos de las
bridas de la batería)
Nivel de refrige-
rante de la uni-
dad de control de
potencia/motor
(P.467)
• “Toyota Super Long
Life Coolant” (refrige-
rante Toyota de dura-
ción superlarga) u otro
similar de alta calidad
basado en etilenglicol
que no contenga silica-
tos, aminas, nitritos ni
boratos, con tecnolo-
gía híbrida de ácido
orgánico y larga dura-
ción
“Toyota Super Long
Life Coolant” (refrige-
rante Toyota de dura-
ción superlarga) se
compone de un 50 %
de refrigerante y un
50 % de agua desioni-
zada.
• Embudo (solo para
añadir el producto refri-
gerante)
Nivel de aceite
de motor
(P.465)
• “Toyota Genuine Motor
Oil” (aceite de motor
genuino de Toyota) o
equivalente
• Trapo o toalla de papel
• Embudo (solo para
añadir el aceite de
motor)
Fusibles
(P.499)• Fusibles con un ampe-
raje nominal idéntico al
original
Rejilla de ventila-
ción del converti-
dor de CC/CC
(P.490)
• Aspirador, etc.
• Destornillador Phillips
Bombillas
(P.502)
• Bombilla con el mismo
número y vataje que la
original
• Destornillador Phillips
• Destornillador de punta
plana
•Llave
Radiador y con-
densador
(P.469)

Presión de
inflado de los
neumáticos
(P.483)• Manómetro para neu-
máticos
• Fuente de aire compri-
mido
Líquido lavapa-
rabrisas
(P.469)
• Agua o líquido lavapa-
rabrisas con anticon-
gelante (para invierno)
• Embudo (solo para
añadir agua o líquido
lavaparabrisas)
ElementosPiezas y herramientas

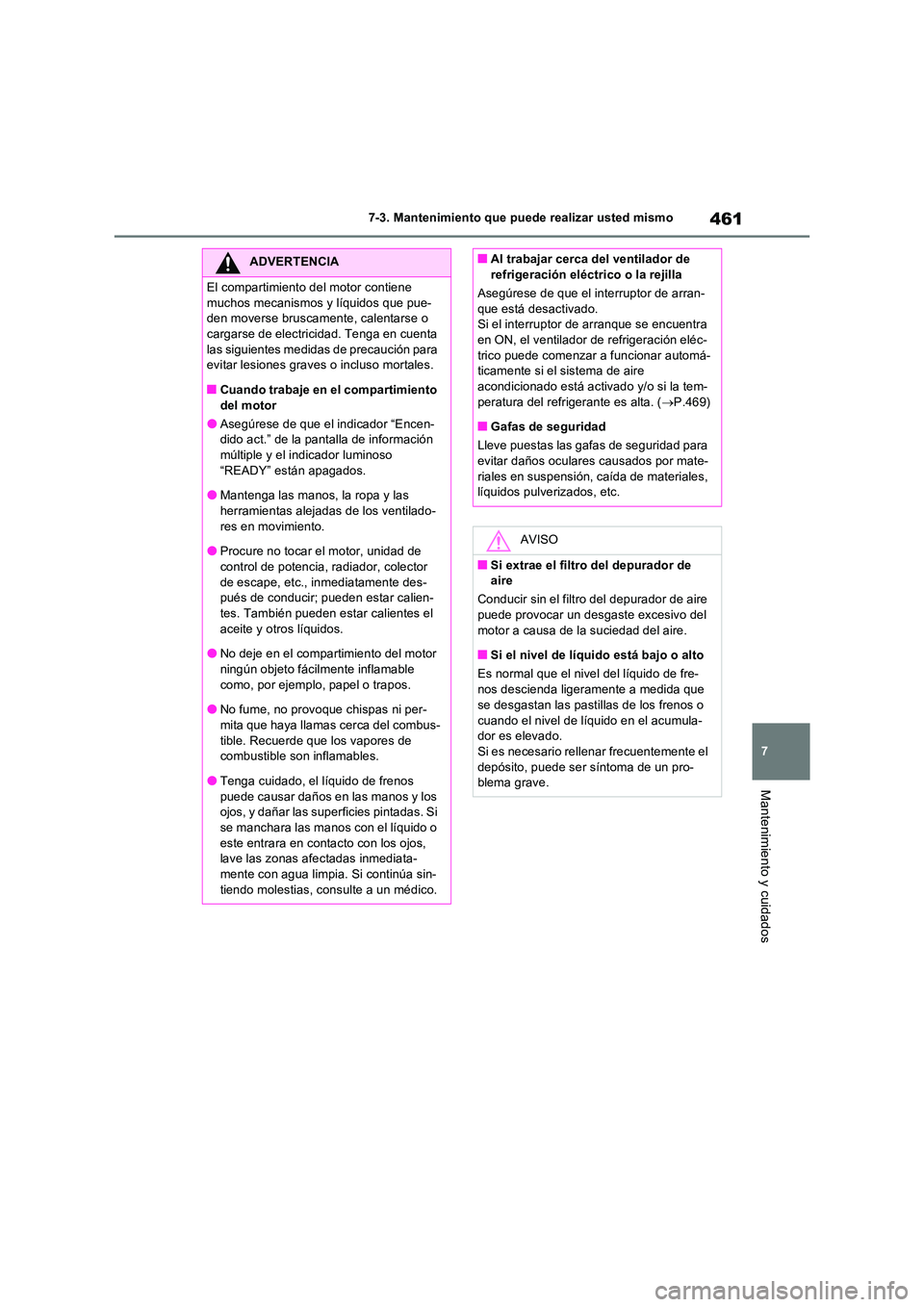

461
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
ADVERTENCIA
El compartimiento del motor contiene
muchos mecanismos y líquidos que pue- den moverse bruscamente, calentarse o cargarse de electricidad. Tenga en cuenta
las siguientes medidas de precaución para evitar lesiones graves o incluso mortales.
■Cuando trabaje en el compartimiento
del motor
●Asegúrese de que el indicador “Encen- dido act.” de la pantalla de información múltiple y el indicador luminoso
“READY” están apagados.
●Mantenga las manos, la ropa y las herramientas alejadas de los ventilado-
res en movimiento.
●Procure no tocar el motor, unidad de control de potencia, radiador, colector
de escape, etc., inmediatamente des- pués de conducir; pueden estar calien-tes. También pueden estar calientes el
aceite y otros líquidos.
●No deje en el compartimiento del motor ningún objeto fácilmente inflamable
como, por ejemplo, papel o trapos.
●No fume, no provoque chispas ni per-
mita que haya llamas cerca del combus- tible. Recuerde que los vapores de combustible son inflamables.
●Tenga cuidado, el líquido de frenos puede causar daños en las manos y los ojos, y dañar las superficies pintadas. Si
se manchara las manos con el líquido o este entrara en contacto con los ojos, lave las zonas afectadas inmediata-
mente con agua limpia. Si continúa sin- tiendo molestias, consulte a un médico.
■Al trabajar cerca del ventilador de refrigeración eléctrico o la rejilla
Asegúrese de que el interruptor de arran-
que está desactivado. Si el interruptor de arranque se encuentra en ON, el ventilador de refrigeración eléc-
trico puede comenzar a funcionar automá- ticamente si el sistema de aire acondicionado está activado y/o si la tem-
peratura del refrigerante es alta. ( P.469)
■Gafas de seguridad
Lleve puestas las gafas de seguridad para evitar daños oculares causados por mate-
riales en suspensión, caída de materiales, líquidos pulverizados, etc.
AVISO
■Si extrae el filtro del depurador de aire
Conducir sin el filtro del depurador de aire
puede provocar un desgaste excesivo del motor a causa de la suciedad del aire.
■Si el nivel de líquido está bajo o alto
Es normal que el nivel del líquido de fre-
nos descienda ligeramente a medida que se desgastan las pastillas de los frenos o
cuando el nivel de líquido en el acumula- dor es elevado.Si es necesario rellenar frecuentemente el
depósito, puede ser síntoma de un pro- blema grave.

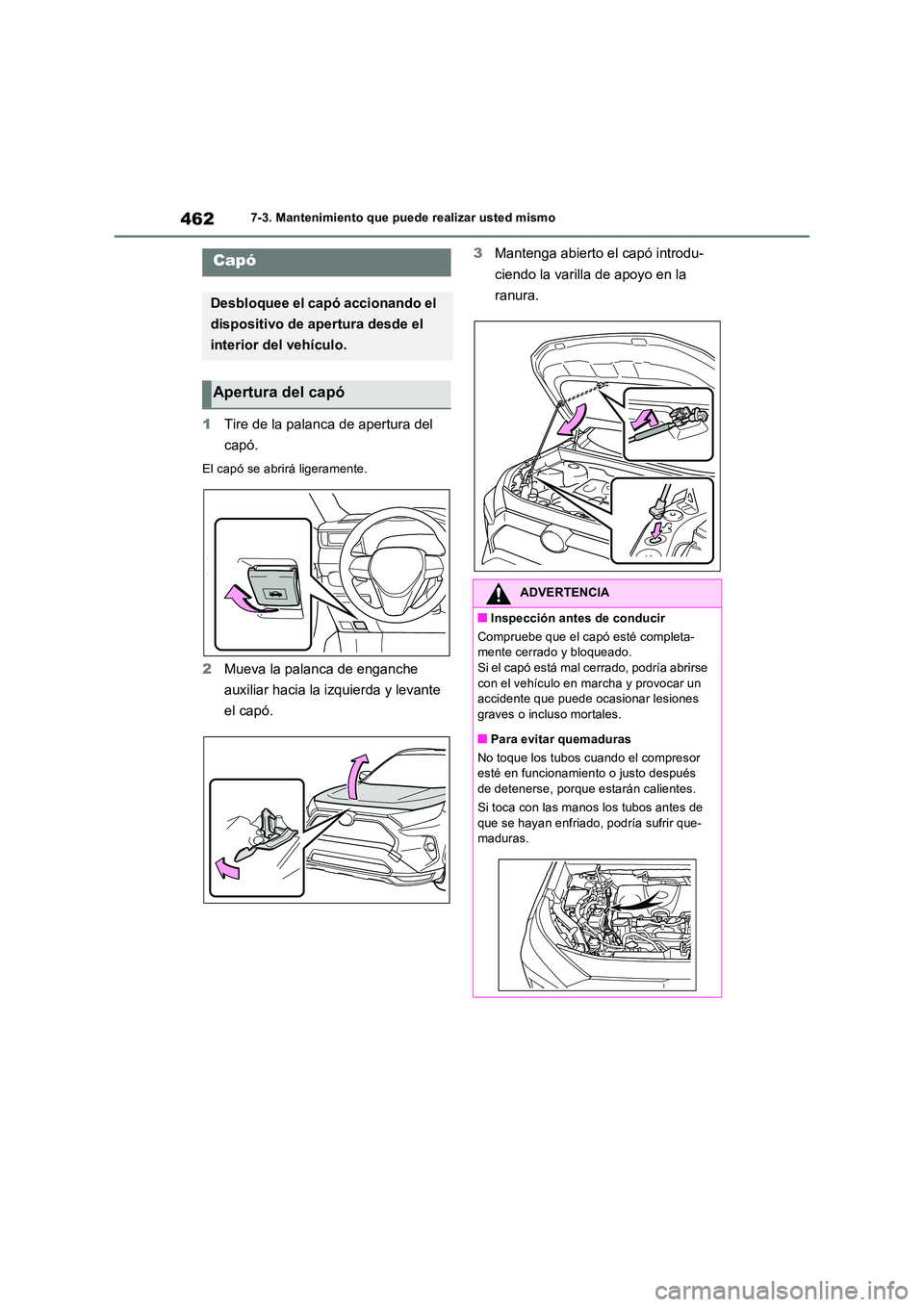

4627-3. Mantenimiento que puede realizar usted mismo
1Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
2 Mueva la palanca de enganche
auxiliar hacia la izquierda y levante
el capó.
3 Mantenga abierto el capó introdu-
ciendo la varilla de apoyo en la
ranura.
Capó
Desbloquee el capó accionando el
dispositivo de apertura desde el
interior del vehículo.
Apertura del capó
ADVERTENCIA
■Inspección antes de conducir
Compruebe que el capó esté completa- mente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un accidente que puede ocasionar lesiones
graves o incluso mortales.
■Para evitar quemaduras
No toque los tubos cuando el compresor esté en funcionamiento o justo después
de detenerse, porque estarán calientes.
Si toca con las manos los tubos antes de que se hayan enfriado, podría sufrir que-maduras.

463
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
■Parte delantera
ADVERTENCIA
■Tras instalar la varilla de apoyo en la
ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de que se caiga sobre usted.
■Al cerrar el capó
Cuando cierre el capó, preste especial atención para no pillarse los dedos, etc.
AVISO
■Al cerrar el capó
Antes de cerrar el capó, asegúrese de vol- ver a colocar la varilla de apoyo en su clip. Si lo cerrara sin guardar correctamente la
varilla de apoyo, el capó podría doblarse.
Colocación de un gato de
piso
Si utiliza un gato de piso, siga las
instrucciones del manual del gato
en cuestión y lleve a cabo la ope-
ración de manera segura.
Si debe levantar el vehículo con
un gato de piso, asegúrese de
colocarlo correctamente.
Una colocación incorrecta del
gato podría dañar el vehículo o
causar lesiones.
Ubicación del punto de coloca-
ción del gato

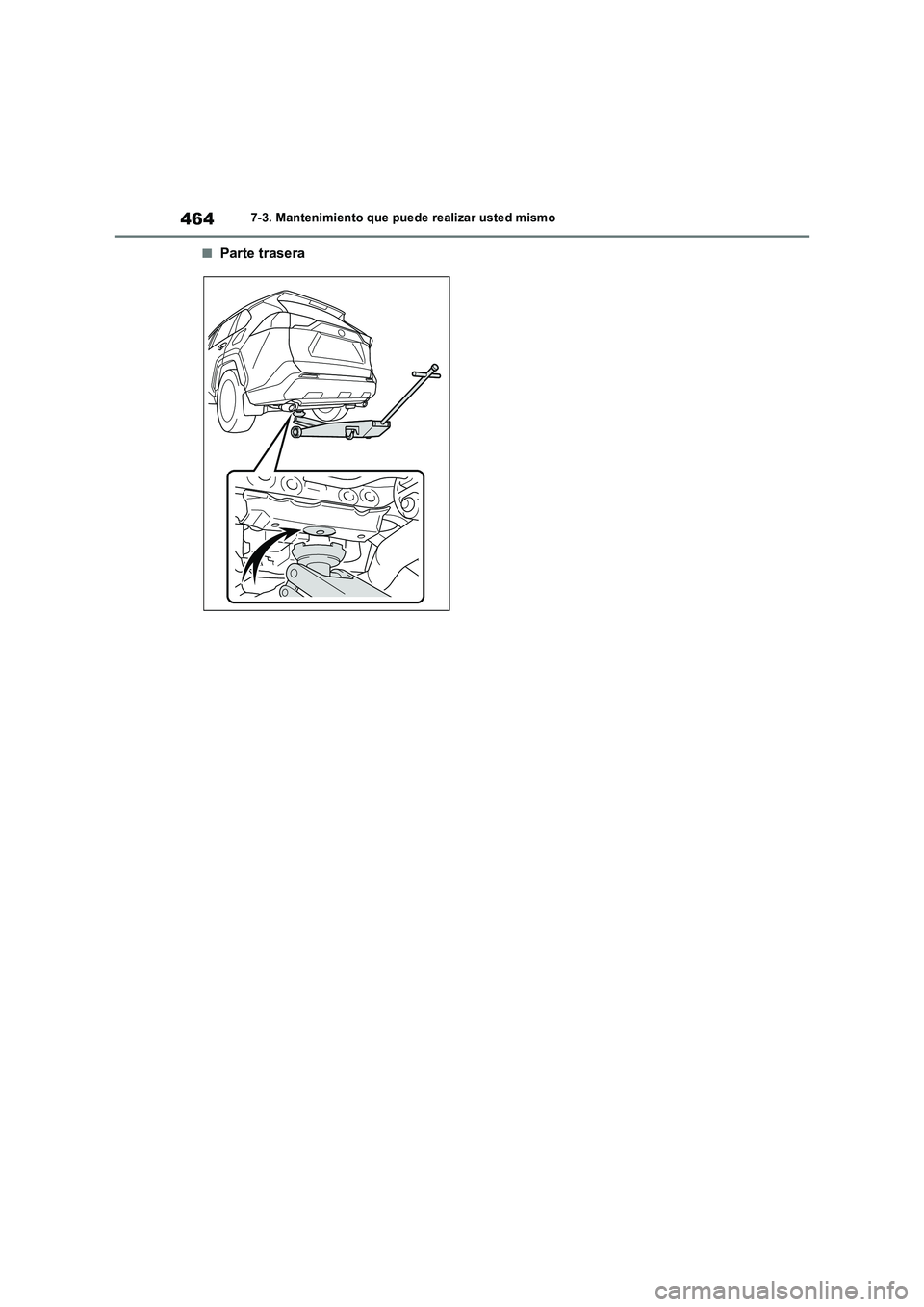

4647-3. Mantenimiento que puede realizar usted mismo
■Parte trasera

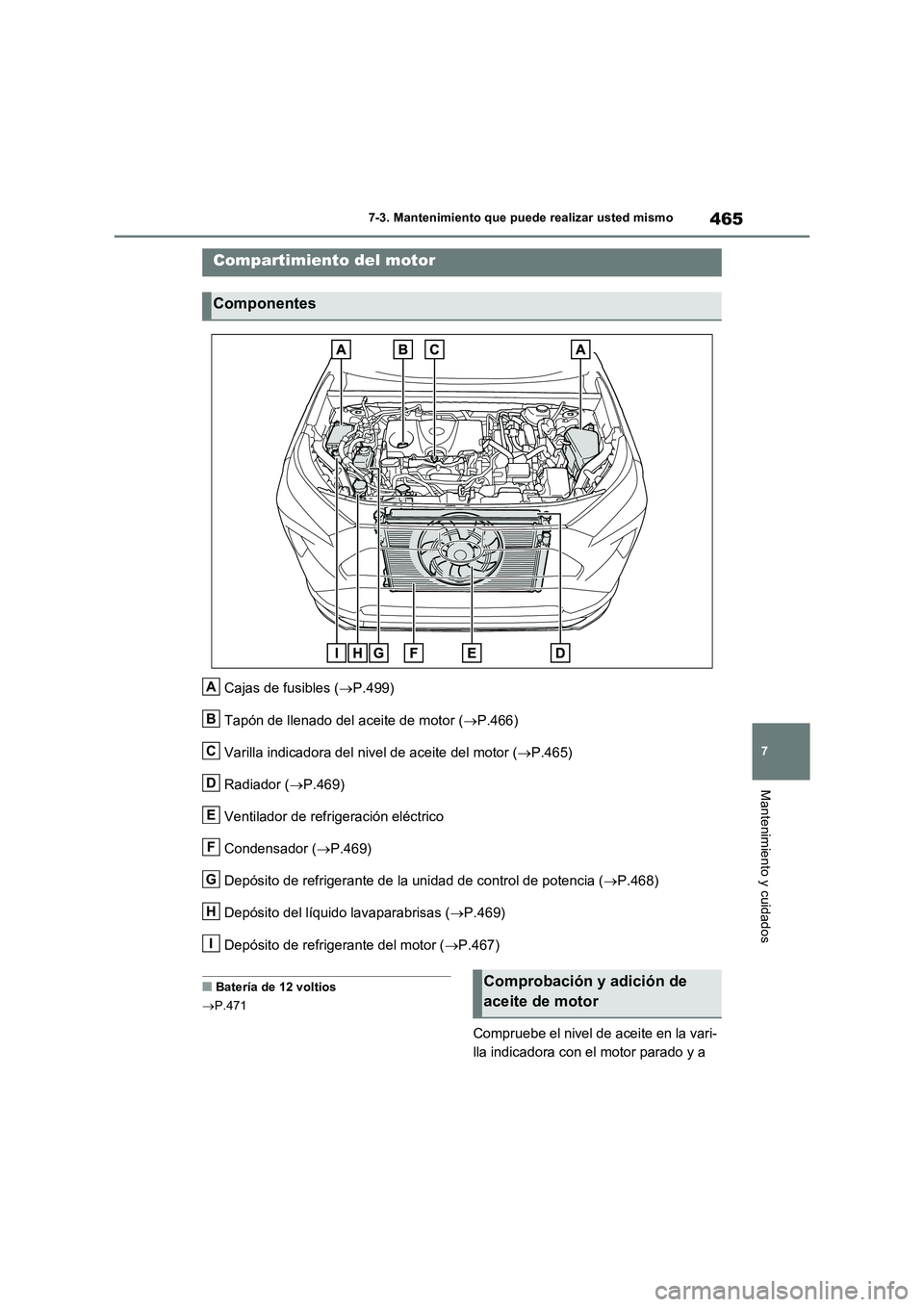

465
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Cajas de fusibles (P.499)
Tapón de llenado del aceite de motor (P.466)
Varilla indicadora del nivel de aceite del motor (P.465)
Radiador (P.469)
Ventilador de refrigeración eléctrico
Condensador (P.469)
Depósito de refrigerante de la unidad de control de potencia (P.468)
Depósito del líquido lavaparabrisas (P.469)
Depósito de refrigerante del motor (P.467)
■Batería de 12 voltios
P.471
Compruebe el nivel de aceite en la vari-
lla indicadora con el motor parado y a
Compartimiento del motor
Componentes
A
B
C
D
E
F
G
H
I
Comprobación y adición de
aceite de motor

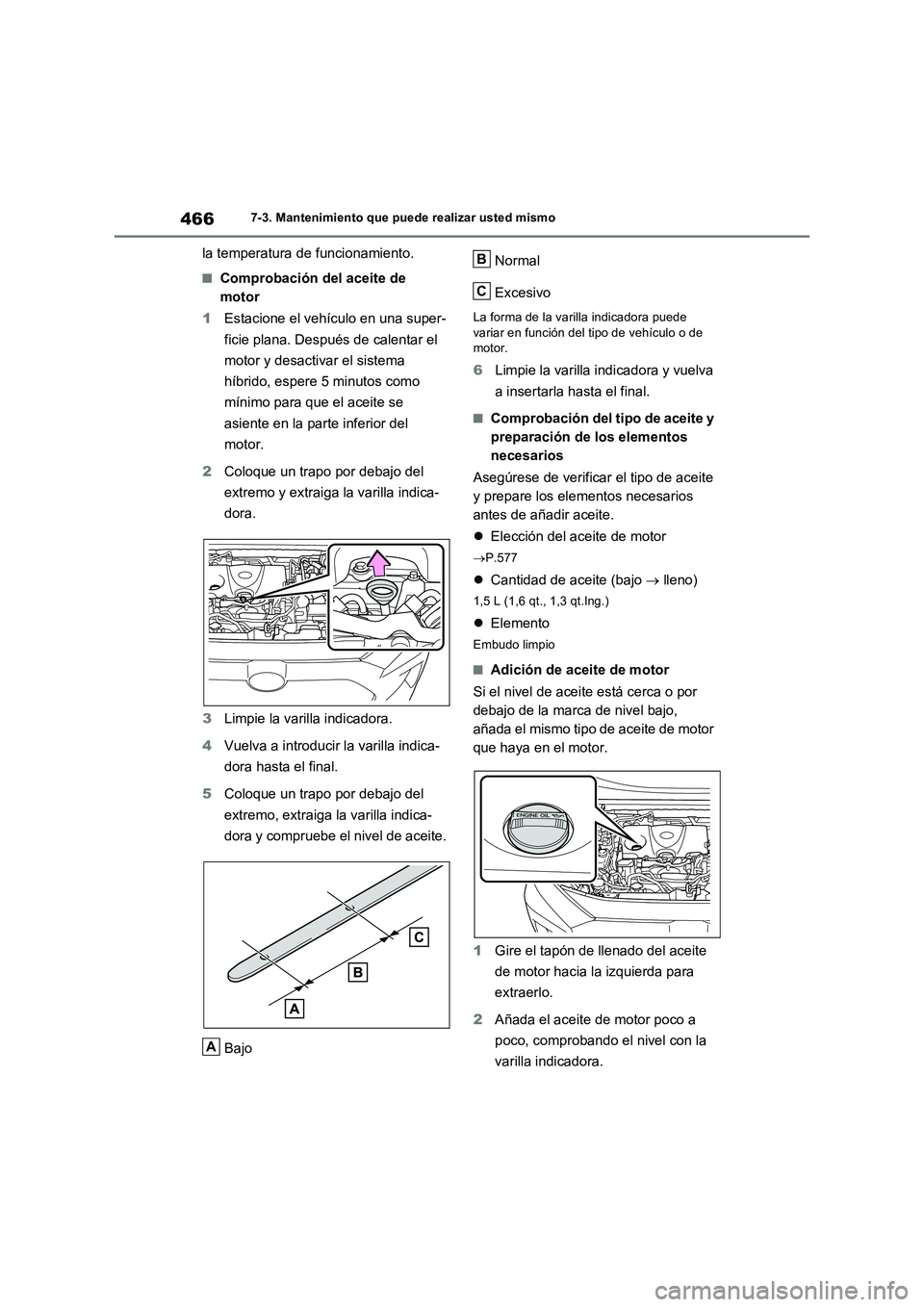

4667-3. Mantenimiento que puede realizar usted mismo
la temperatura de funcionamiento.
■Comprobación del aceite de
motor
1Estacione el vehículo en una super-
ficie plana. Después de calentar el
motor y desactivar el sistema
híbrido, espere 5 minutos como
mínimo para que el aceite se
asiente en la parte inferior del
motor.
2Coloque un trapo por debajo del
extremo y extraiga la varilla indica-
dora.
3Limpie la varilla indicadora.
4Vuelva a introducir la varilla indica-
dora hasta el final.
5Coloque un trapo por debajo del
extremo, extraiga la varilla indica-
dora y compruebe el nivel de aceite.
BajoNormal
Excesivo
La forma de la varilla indicadora puede
variar en función del tipo de vehículo o de
motor.
6Limpie la varilla indicadora y vuelva
a insertarla hasta el final.
■Comprobación del tipo de aceite y
preparación de los elementos
necesarios
Asegúrese de verificar el tipo de aceite
y prepare los elementos necesarios
antes de añadir aceite.
Elección del aceite de motor
P.577
Cantidad de aceite (bajo  lleno)
1,5 L (1,6 qt., 1,3 qt.Ing.)
Elemento
Embudo limpio
■Adición de aceite de motor
Si el nivel de aceite está cerca o por
debajo de la marca de nivel bajo,
añada el mismo tipo de aceite de motor
que haya en el motor.
1Gire el tapón de llenado del aceite
de motor hacia la izquierda para
extraerlo.
2Añada el aceite de motor poco a
poco, comprobando el nivel con la
varilla indicadora.
A
B
C

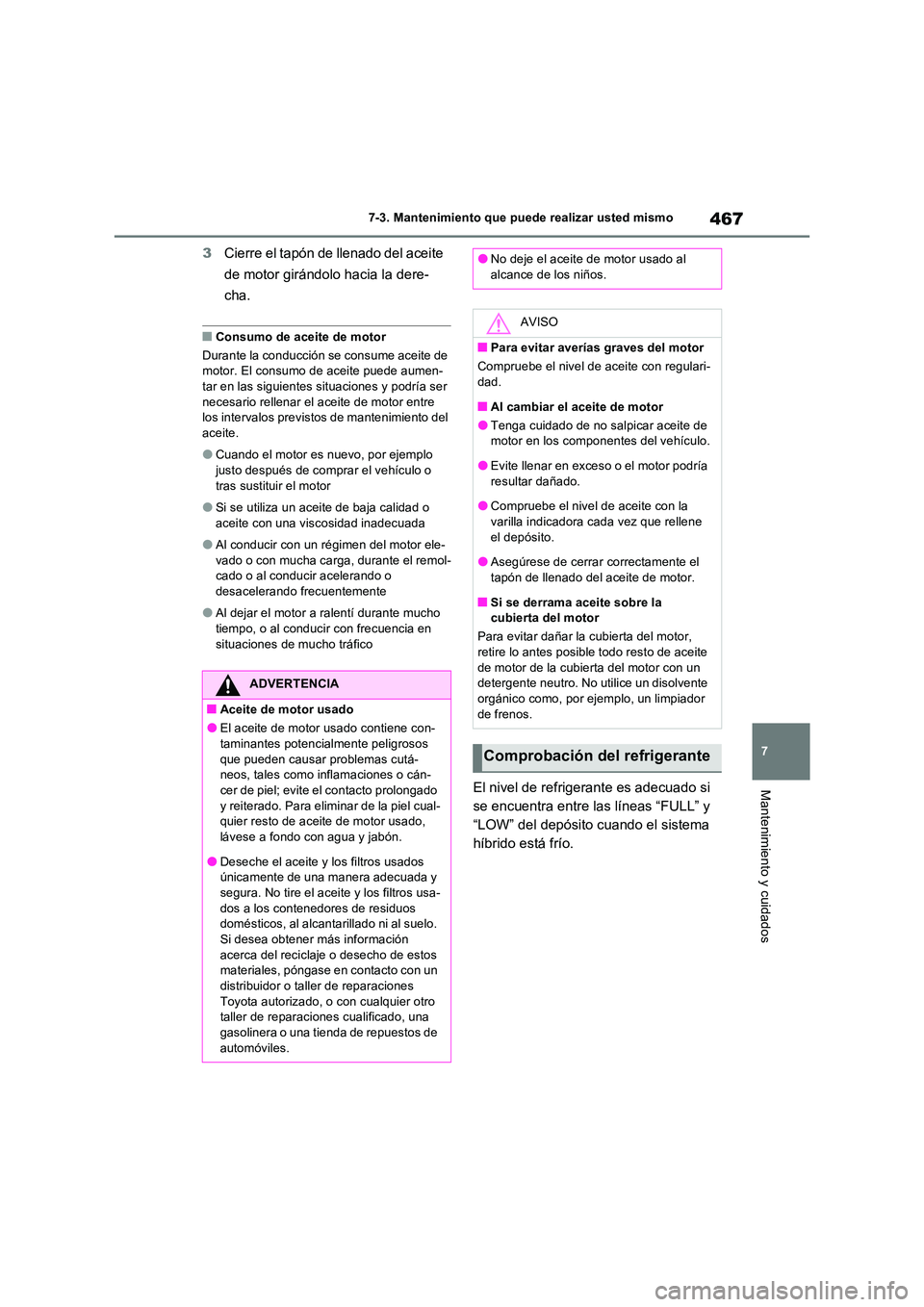

467
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
3 Cierre el tapón de llenado del aceite
de motor girándolo hacia la dere-
cha.
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede aumen-tar en las siguientes situaciones y podría ser
necesario rellenar el aceite de motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo, por ejemplo justo después de comprar el vehículo o
tras sustituir el motor
●Si se utiliza un aceite de baja calidad o
aceite con una viscosidad inadecuada
●Al conducir con un régimen del motor ele-
vado o con mucha carga, durante el remol- cado o al conducir acelerando o desacelerando frecuentemente
●Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
El nivel de refrigerante es adecuado si
se encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el sistema
híbrido está frío.
ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene con-
taminantes potencialmente peligrosos que pueden causar problemas cutá-neos, tales como inflamaciones o cán-
cer de piel; evite el contacto prolongado y reiterado. Para eliminar de la piel cual-quier resto de aceite de motor usado,
lávese a fondo con agua y jabón.
●Deseche el aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usa- dos a los contenedores de residuos domésticos, al alcantarillado ni al suelo.
Si desea obtener más información acerca del reciclaje o desecho de estos materiales, póngase en contacto con un
distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado, una
gasolinera o una tienda de repuestos de automóviles.
●No deje el aceite de motor usado al alcance de los niños.
AVISO
■Para evitar averías graves del motor
Compruebe el nivel de aceite con regulari-
dad.
■Al cambiar el aceite de motor
●Tenga cuidado de no salpicar aceite de motor en los componentes del vehículo.
●Evite llenar en exceso o el motor podría resultar dañado.
●Compruebe el nivel de aceite con la
varilla indicadora cada vez que rellene el depósito.
●Asegúrese de cerrar correctamente el
tapón de llenado del aceite de motor.
■Si se derrama aceite sobre la cubierta del motor
Para evitar dañar la cubierta del motor,
retire lo antes posible todo resto de aceite de motor de la cubierta del motor con un detergente neutro. No utilice un disolvente
orgánico como, por ejemplo, un limpiador de frenos.
Comprobación del refrigerante

4687-3. Mantenimiento que puede realizar usted mismo
■Depósito de refrigerante del
motor
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o por
debajo, añada refrigerante hasta la línea
“FULL”.
( P.567)
■Depósito de refrigerante de la uni-
dad de control de potencia
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o por
debajo, añada refrigerante hasta la línea
“FULL”. ( P.569)
■Elección del refrigerante
Utilice solo “Toyota Super Long Life Coolant” (refrigerante Toyota de duración superlarga) u otro de calidad similar basado en etilengli-
col que no contenga silicatos, aminas, nitritos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.
“Toyota Super Long Life Coolant” (refrige- rante Toyota de duración superlarga) se compone de un 50 % de refrigerante y un
50 % de agua desionizada. (Temperatura mínima: -35 °C [-31 °F])Para obtener más información sobre el refri-
gerante, póngase en contacto con un distri- buidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado.
■Si el nivel del refrigerante desciende poco tiempo después de haberlo relle-nado
Inspeccione visualmente los radiadores, los
manguitos, los tapones del depósito de refri- gerante de la unidad de control de poten-cia/motor, la llave de purga y la bomba de
agua. Si no encuentra ninguna fuga, lleve su vehí-culo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que revisen el tapón y comprueben si hay alguna fuga en el
sistema de refrigeración.
A
B
C
A
B
C
ADVERTENCIA
■Cuando el sistema híbrido está caliente
No quite los tapones del depósito de refri-
gerante de la unidad de control de poten- cia/motor.
El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría
salpicar refrigerante caliente y provocar lesiones graves, por ejemplo quemaduras.
