Dla bezpieczeƒstwa i ochrony
1-1. Zasady bezpiecznej eksploatacji35
1
Pasy bezpieczeƒstwa
Przed rozpocz´ciem jazdy nale-
˝y upewniç si´, ˝e wszystkie
osoby w samochodzie majà
zapi´te pasy bezpieczeƒstwa.
OSTRZE˚ENIE
Nale˝y przestrzegaç poni˝szych zale-
ceƒ, majàcych na celu ograniczenie
ryzyka odniesienia obra˝eƒ w razie
gwa∏townego hamowania, nag∏ego
skr´tu lub wypadku.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
U˝ywanie pasów bezpieczeƒstwa
Nale˝y upewniç si´, ˝e wszyscy
jadàcy samochodem zapi´li pasy
bezpieczeƒstwa.
Zawsze u˝ywaç pasów bezpieczeƒ-
stwa w sposób prawid∏owy.
Ka˝dy pas bezpieczeƒstwa prze-
znaczony jest tylko dla jednej osoby.
Niedopuszczalne jest zapinanie jed-
nym pasem bezpieczeƒstwa wi´cej
ni˝ jednej osoby, nawet gdy sà to
dzieci.
Toyota zaleca, aby dzieci przewo˝o-
ne by∏y na tylnym fotelu, zabezpie-
czone pasem bezpieczeƒstwa i/lub
w razie potrzeby na odpowiednim
foteliku.
Nale˝y unikaç zbytniego odchylania
oparç foteli. Pasy bezpieczeƒstwa
sà najbardziej efektywne, gdy osoby
siedzà prosto i g∏´boko na fotelach.
Nie prowadziç pasa bezpieczeƒstwa
pod ramieniem.
Pas bezpieczeƒstwa powinien byç
u∏o˝ony nisko, w poprzek bioder,
ÊciÊle przylegajàc do cia∏a.
Kobiety ci´˝arne
Po konsultacji z lekarzem nale˝y
w prawid∏owy sposób u˝ywaç pasów
bezpieczeƒstwa. (
S. 36)
Kobiety ci´˝arne powinny, w podobny
sposób jak inni pasa˝erowie, u∏o˝yç
cz´Êç biodrowà pasa bezpieczeƒstwa
jak najni˝ej. Cz´Êç barkowa pasa po-
winna przebiegaç przez Êrodek barku
i w poprzek klatki piersiowej. Nie po-
winna dotykaç zaokràglonych okolic
brzucha.
Nieprawid∏owe korzystanie z pasa
bezpieczeƒstwa stwarza, w razie
gwa∏townego hamowania, nag∏ego
skr´tu lub wypadku, zagro˝enie
Êmiercià lub powa˝nymi obra˝eniami
cia∏a zarówno dla matki, jak i p∏odu.
Osoby chore
Po konsultacji z lekarzem nale˝y
w prawid∏owy sposób u˝ywaç pasów
bezpieczeƒstwa. (
S. 36)
Gdy w samochodzie znajdujà
si´ dzieci
S. 63
Uszkodzenia i oznaki zu˝ycia
Nale˝y chroniç pas bezpieczeƒstwa
przed uszkodzeniem, nie dopusz-
czajàc do przyciÊni´cia jego taÊmy,
sprzàczki bàdê gniazda zaczepowe-
go drzwiami.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 35

361-1. Zasady bezpiecznej eksploatacji
Cz´Êç barkowa pasa bezpie-
czeƒstwa musi przebiegaç przez
Êrodek barku i nie mo˝e dotykaç
szyi ani zsuwaç si´ po ramieniu.
Cz´Êç biodrowa pasa bezpie-
czeƒstwa powinna przebiegaç
mo˝liwie najni˝ej na biodrach.
Prawid∏owo ustawiç oparcie fotela.
UsiàÊç prosto i g∏´boko na sie-
dzeniu fotela.
Pas bezpieczeƒstwa nie mo˝e
byç skr´cony.
U˝ywanie pasów bezpieczeƒstwa
przez dzieci
Pasy bezpieczeƒstwa w tym samocho-
dzie zaprojektowane zosta∏y z przezna-
czeniem dla u˝ytkowników o wzroÊcie
odpowiadajàcym osobie doros∏ej.
Dopóki dziecko nie b´dzie na tyle
du˝e, by mog∏o w prawid∏owy sposób
byç zabezpieczone pasem bezpie-
czeƒstwa, powinno byç przewo˝one
w odpowiednio dobranym foteliku.
(
S. 50)
W przypadku dziecka na tyle du˝ego,
˝e mo˝e w prawid∏owy sposób u˝y-
waç pasa bezpieczeƒstwa, nale˝y
przestrzegaç wskazówek dotyczà-
cych korzystania z pasa bezpieczeƒ-
stwa. (
S. 35)
Uregulowania prawne dotyczàce
pasów bezpieczeƒstwa
Je˝eli w danym kraju obowiàzujà spe-
cjalne przepisy dotyczàce pasów bez-
pieczeƒstwa, w sprawach zwiàzanych
z ich wymianà lub monta˝em nale˝y
skonsultowaç si´ z autoryzowanà sta-
cjà obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem.
OSTRZE˚ENIE
Zalecane jest okresowe sprawdzanie
stanu pasów bezpieczeƒstwa. Czy
nie majà przeci´ç, wystrz´pieƒ lub
poluzowanych cz´Êci. Uszkodzonego
pasa bezpieczeƒstwa nie nale˝y u˝y-
waç, dopóki nie zostanie naprawiony.
Uszkodzony pas bezpieczeƒstwa nie
zapewnia w∏aÊciwej ochrony pasa˝e-
rów przed Êmiercià lub powa˝nymi
obra˝eniami cia∏a.
Po zapi´ciu pasa bezpieczeƒstwa
nale˝y sprawdziç, czy sprzàczka
jest zablokowana w gnieêdzie za-
czepowym, a pas nie jest skr´cony.
Je˝eli pasy bezpieczeƒstwa nie sà
sprawne, nale˝y jak najszybciej
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Je˝eli samochód ulegnie powa˝ne-
mu wypadkowi, fotele wraz z pasami
bezpieczeƒstwa wymagajà wymiany,
nawet gdy nie sà widoczne Êlady
uszkodzeƒ.
Nie wolno samodzielnie montowaç,
wymontowywaç, modyfikowaç, roz-
montowywaç ani dokonywaç z∏omo-
wania pasów bezpieczeƒstwa.
Wszelkie niezb´dne naprawy powin-
ny byç wykonywane przez autoryzo-
wanà stacj´ obs∏ugi Toyoty lub inny
specjalistyczny warsztat. Niew∏aÊci-
we post´powanie z napinaczami
pasów bezpieczeƒstwa mo˝e spowo-
dowaç ich nieprawid∏owe dzia∏anie.
Prawid∏owe korzystanie
z pasów bezpieczeƒstwa
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 36

1Aby zapiàç pas bezpieczeƒstwa,
nale˝y wsunàç sprzàczk´
w gniazdo zaczepowe, a˝ rozle-
gnie si´ odg∏os zatrzaskiwania.
2Aby odpiàç pas bezpieczeƒstwa,
nale˝y nacisnàç przycisk
zwalniajàcy sprzàczk´.
Bezw∏adnoÊciowa blokada wysuwu
(ELR)
Mechanizm zwijajàcy pasa bezpieczeƒ-
stwa zostaje zablokowany w sytuacji
gwa∏townego zatrzymania samochodu
lub zderzenia. Zablokowanie wysuwu
pasa mo˝e nastàpiç tak˝e w przypadku
zbyt gwa∏townego pochylenia si´ do
przodu. W celu zachowania mo˝liwoÊci
wysuwu pasa bezpieczeƒstwa i swobody
ruchów pozycj´ cia∏a nale˝y zmieniaç
spokojnie i powoli.
1Przesunàç punkt mocowania
pasów bezpieczeƒstwa do do∏u,
równoczeÊnie wciskajàc przycisk
zwalniajàcy blokad´.
2Przesunàç punkt mocowania
pasów bezpieczeƒstwa do góry,
równoczeÊnie wciskajàc przycisk
zwalniajàcy blokad´.
Stosownie do potrzeb przesunàç punkt
mocowania pasów bezpieczeƒstwa do
góry lub do do∏u a˝ do us∏yszenia klik-
ni´cia.
Napinacze wspomagajà dzia∏anie
ochronne pasów bezpieczeƒstwa
przez ich zwini´cie podczas pew-
nych rodzajów zderzeƒ czo∏owych
lub bocznych, pozwalajàc szybciej
przytrzymaç cia∏o osoby na fotelu.
Podczas drobniejszych zderzeƒ czo∏o-
wych lub bocznych, a tak˝e w przypad-
ku zderzeƒ od ty∏u lub przewrócenia na
dach, napinacze mogà nie zostaç uru-
chomione.
A
A
A
Dla bezpieczeƒstwa i ochrony
1-1. Zasady bezpiecznej eksploatacji37
1
Zapinanie i odpinanie pasa
bezpieczeƒstwa
Regulacja wysokoÊci górnego
mocowania pasa bezpieczeƒ-
stwa (przednie fotele)
Napinacze pasów bezpie-
czeƒstwa (przednie fotele
i tylne skrajne fotele)
OSTRZE˚ENIE
Pas bezpieczeƒstwa z regulacjà
wysokoÊci
Cz´Êç barkowa pasa bezpieczeƒstwa
musi przebiegaç przez Êrodek barku.
Pas nie mo˝e dotykaç szyi ani te˝ zsu-
waç si´ po ramieniu. W przeciwnym
razie jego dzia∏anie ochronne zostaje
ograniczone i w razie gwa∏townego ha-
mowania, nag∏ego skr´tu lub wypadku
wzrasta ryzyko Êmierci lub powa˝nych
obra˝eƒ cia∏a.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 37

Sposoby mocowania fotelików
dzieci´cych: S. 60
• Mocowanie samochodowym
pasem bezpieczeƒstwa: S. 61
• Mocowanie w zaczepach ISOFIX:
S. 63
• Korzystanie z górnego gniazda
zaczepowego: S. 64
Przede wszystkim nale˝y prze-
strzegaç Êrodków ostro˝noÊci,
a tak˝e wszelkich przepisów do-
tyczàcych fotelików dzieci´cych.
Fotelika dzieci´cego nale˝y
u˝ywaç tak d∏ugo, a˝ dziecko
stanie si´ na tyle du˝e, aby pra-
wid∏owo u˝ywaç pasów bezpie-
czeƒstwa, w które wyposa˝ony
jest samochód.
Fotelik dzieci´cy powinien byç
dostosowany do wieku i wzrostu
dziecka.
Nale˝y pami´taç, ˝e nie wszyst-
kie foteliki dzieci´ce b´dà paso-
wa∏y do wszystkich samochodów.
Przed zakupem lub zamocowa-
niem fotelika dzieci´cego nale˝y
sprawdziç, czy pasuje on do po-
szczególnych miejsc w samocho-
dzie. (
S. 54)
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie51
1
O tym nale˝y pami´taç
OSTRZE˚ENIE
Gdy w samochodzie przewo˝one
jest dziecko
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
W celu prawid∏owej ochrony przed
skutkami gwa∏townego hamowania,
nag∏ego skr´tu lub wypadku przewo-
˝one w samochodzie dziecko powin-
no byç prawid∏owo zabezpieczone
w odpowiednio dobranym foteliku lub
samochodowym pasem bezpieczeƒ-
stwa. Szczegó∏y dotyczàce mocowa-
nia fotelika dzieci´cego znajdujà si´
w do∏àczonej do niego instrukcji.
W niniejszej instrukcji obs∏ugi za-
mieszczono jedynie ogólne wskazów-
ki dotyczàce mocowania fotelików.
Toyota stanowczo zaleca przewo˝e-
nie ma∏ych dzieci w dostosowanym
dla nich foteliku, zamocowanym na
tylnym fotelu. Statystyki wypadków
dowodzà, ˝e gdy dziecko siedzi pra-
wid∏owo zabezpieczone w foteliku
umocowanym na tylnym fotelu samo-
chodu, jest znacznie bezpieczniejsze
ni˝ na przednim fotelu pasa˝era.
Trzymanie dziecka na r´kach nie
zastàpi specjalnego fotelika. W ra-
zie wypadku dziecko mo˝e uderzyç
w przednià szyb´ samochodu lub
zostaç przygniecione przez trzyma-
jàcego.
U˝ywanie fotelika dzieci´cego
Nieprawid∏owo zamocowany fotelik
stwarza ryzyko Êmierci lub powa˝nych
obra˝eƒ cia∏a dziecka oraz innych pa-
sa˝erów w razie gwa∏townego hamo-
wania, nag∏ego skr´tu lub wypadku.
Je˝eli w wyniku wypadku samochód
dozna∏ silnego uderzenia itp., jest
bardzo prawdopodobne, ˝e fotelik
równie˝ dozna∏ niewidocznych go∏ym
okiem uszkodzeƒ. W takim przypad-
ku nie nale˝y u˝ywaç fotelika.
W zale˝noÊci od rodzaju fotelika
dzieci´cego jego mocowanie mo˝e
byç utrudnione lub niemo˝liwe. W ta-
kim przypadku nale˝y sprawdziç, czy
fotelik jest przeznaczony do moco-
wania w tym samochodzie (
S. 54).
Podczas mocowania fotelika dzieci´-
cego, po dok∏adnym zapoznaniu si´
ze sposobem mocowania fotelika za-
mieszczonym w niniejszej instrukcji
obs∏ugi, a tak˝e instrukcji do∏àczonej
do fotelika, nale˝y przestrzegaç za-
sad jego u˝ytkowania.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 51

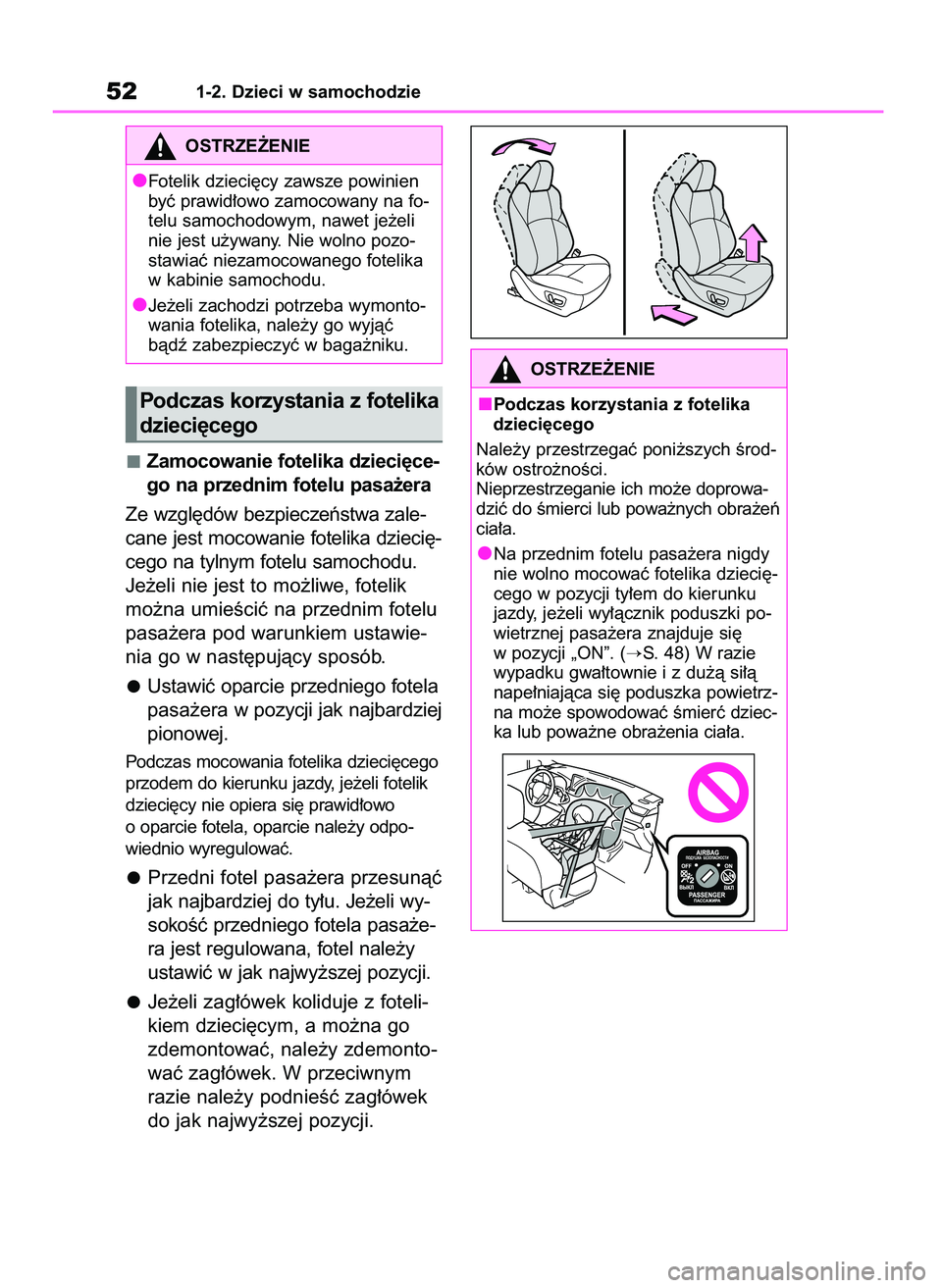

Zamocowanie fotelika dzieci´ce-
go na przednim fotelu pasa˝era
Ze wzgl´dów bezpieczeƒstwa zale-
cane jest mocowanie fotelika dzieci´-
cego na tylnym fotelu samochodu.
Je˝eli nie jest to mo˝liwe, fotelik
mo˝na umieÊciç na przednim fotelu
pasa˝era pod warunkiem ustawie-
nia go w nast´pujàcy sposób.
Ustawiç oparcie przedniego fotela
pasa˝era wpozycji jak najbardziej
pionowej.
Podczas mocowania fotelika dzieci´cego
przodem do kierunku jazdy, je˝eli fotelik
dzieci´cy nie opiera si´ prawid∏owo
o oparcie fotela, oparcie nale˝y odpo-
wiednio wyregulowaç.
Przedni fotel pasa˝era przesunàç
jak najbardziej do ty∏u. Je˝eli wy-
sokoÊç przedniego fotela pasa˝e-
ra jest regulowana, fotel nale˝y
ustawiç w jak najwy˝szej pozycji.
Je˝eli zag∏ówek koliduje z foteli-
kiem dzieci´cym, a mo˝na go
zdemontowaç, nale˝y zdemonto-
waç zag∏ówek. W przeciwnym
razie nale˝y podnieÊç zag∏ówek
do jak najwy˝szej pozycji.
521-2. Dzieci w samochodzie
OSTRZE˚ENIE
Fotelik dzieci´cy zawsze powinien
byç prawid∏owo zamocowany na fo-
telu samochodowym, nawet je˝eli
nie jest u˝ywany. Nie wolno pozo-
stawiaç niezamocowanego fotelika
w kabinie samochodu.
Je˝eli zachodzi potrzeba wymonto-
wania fotelika, nale˝y go wyjàç
bàdê zabezpieczyç w baga˝niku.
Podczas korzystania z fotelika
dzieci´cego
OSTRZE˚ENIE
Podczas korzystania z fotelika
dzieci´cego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Na przednim fotelu pasa˝era nigdy
nie wolno mocowaç fotelika dzieci´-
cego w pozycji ty∏em do kierunku
jazdy, je˝eli wy∏àcznik poduszki po-
wietrznej pasa˝era znajduje si´
w pozycji „ON”. (
S. 48) W razie
wypadku gwa∏townie i z du˝à si∏à
nape∏niajàca si´ poduszka powietrz-
na mo˝e spowodowaç Êmierç dziec-
ka lub powa˝ne obra˝enia cia∏a.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 52

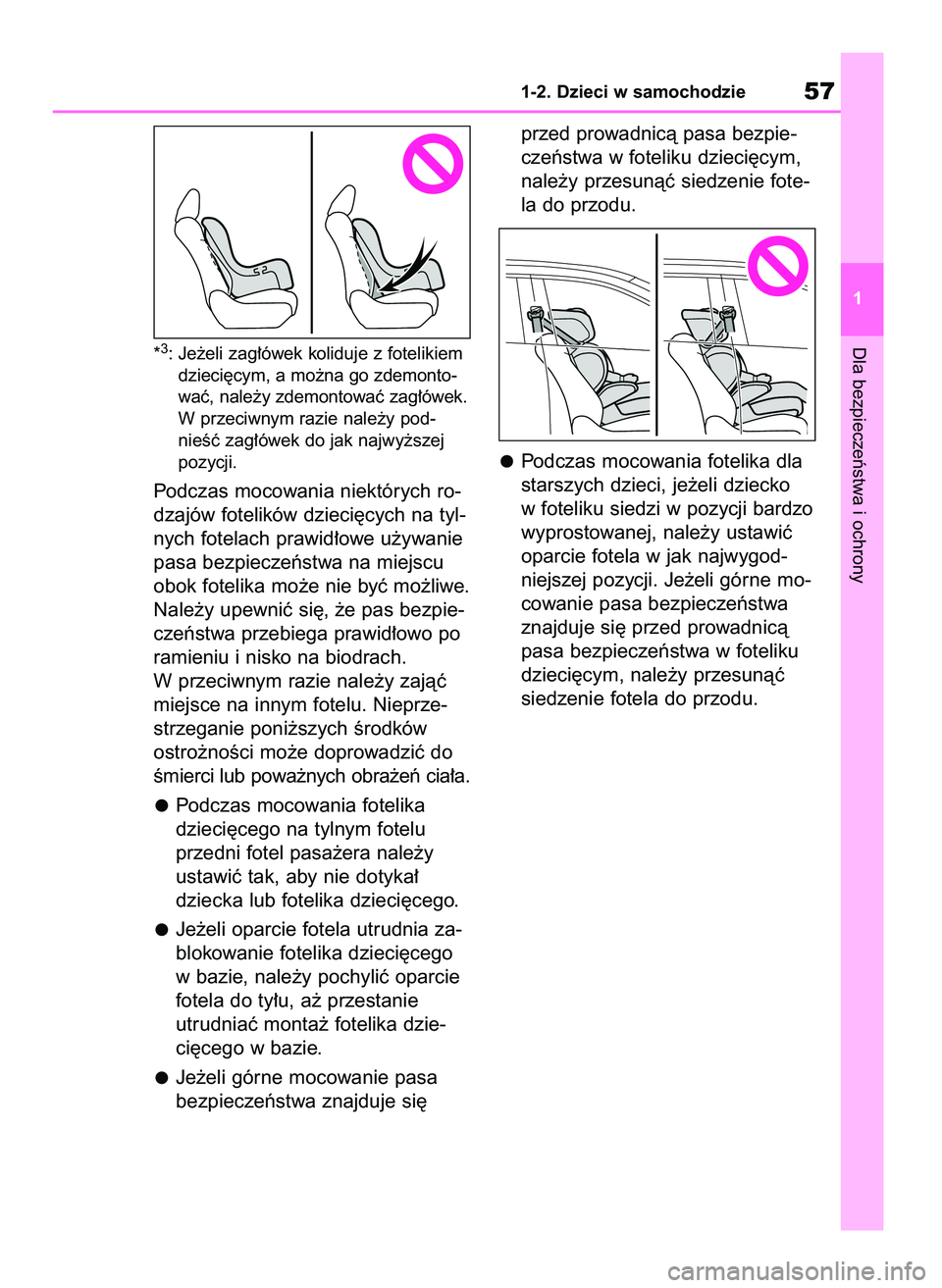

*3: Je˝eli zag∏ówek koliduje z fotelikiem
dzieci´cym, a mo˝na go zdemonto-
waç, nale˝y zdemontowaç zag∏ówek.
W przeciwnym razie nale˝y pod-
nieÊç zag∏ówek do jak najwy˝szej
pozycji.
Podczas mocowania niektórych ro-
dzajów fotelików dzieci´cych na tyl-
nych fotelach prawid∏owe u˝ywanie
pasa bezpieczeƒstwa na miejscu
obok fotelika mo˝e nie byç mo˝liwe.
Nale˝y upewniç si´, ˝e pas bezpie-
czeƒstwa przebiega prawid∏owo po
ramieniu i nisko na biodrach.
W przeciwnym razie nale˝y zajàç
miejsce na innym fotelu. Nieprze-
strzeganie poni˝szych Êrodków
ostro˝noÊci mo˝e doprowadziç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Podczas mocowania fotelika
dzieci´cego na tylnym fotelu
przedni fotel pasa˝era nale˝y
ustawiç tak, aby nie dotyka∏
dziecka lub fotelika dzieci´cego.
Je˝eli oparcie fotela utrudnia za-
blokowanie fotelika dzieci´cego
w bazie, nale˝y pochyliç oparcie
fotela do ty∏u, a˝ przestanie
utrudniaç monta˝ fotelika dzie-
ci´cego w bazie.
Je˝eli górne mocowanie pasa
bezpieczeƒstwa znajduje si´przed prowadnicà pasa bezpie-
czeƒstwa w foteliku dzieci´cym,
nale˝y przesunàç siedzenie fote-
la do przodu.
Podczas mocowania fotelika dla
starszych dzieci, je˝eli dziecko
w foteliku siedzi w pozycji bardzo
wyprostowanej, nale˝y ustawiç
oparcie fotela w jak najwygod-
niejszej pozycji. Je˝eli górne mo-
cowanie pasa bezpieczeƒstwa
znajduje si´ przed prowadnicà
pasa bezpieczeƒstwa w foteliku
dzieci´cym, nale˝y przesunàç
siedzenie fotela do przodu.
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie57
1
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 57

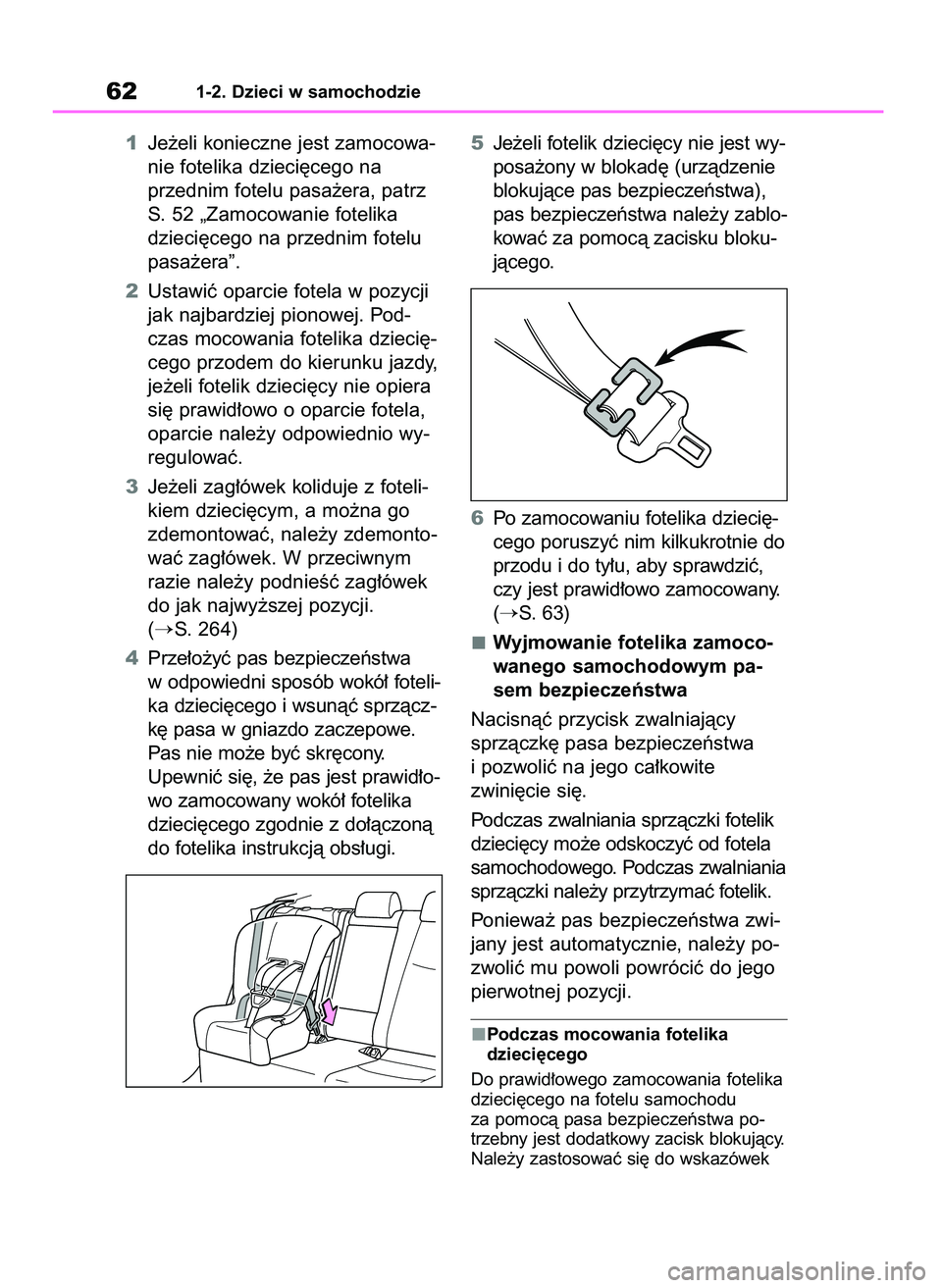

1Je˝eli konieczne jest zamocowa-
nie fotelika dzieci´cego na
przednim fotelu pasa˝era, patrz
S. 52 „Zamocowanie fotelika
dzieci´cego na przednim fotelu
pasa˝era”.
2Ustawiç oparcie fotela w pozycji
jak najbardziej pionowej. Pod-
czas mocowania fotelika dzieci´-
cego przodem do kierunku jazdy,
je˝eli fotelik dzieci´cy nie opiera
si´ prawid∏owo o oparcie fotela,
oparcie nale˝y odpowiednio wy-
regulowaç.
3Je˝eli zag∏ówek koliduje z foteli-
kiem dzieci´cym, a mo˝na go
zdemontowaç, nale˝y zdemonto-
waç zag∏ówek. W przeciwnym
razie nale˝y podnieÊç zag∏ówek
do jak najwy˝szej pozycji.
(
S. 264)
4Prze∏o˝yç pas bezpieczeƒstwa
w odpowiedni sposób wokó∏ foteli-
ka dzieci´cego i wsunàç sprzàcz-
k´ pasa w gniazdo zaczepowe.
Pas nie mo˝e byç skr´cony.
Upewniç si´, ˝e pas jest prawid∏o-
wo zamocowany wokó∏ fotelika
dzieci´cego zgodnie z do∏àczonà
do fotelika instrukcjà obs∏ugi.5Je˝eli fotelik dzieci´cy nie jest wy-
posa˝ony w blokad´ (urzàdzenie
blokujàce pas bezpieczeƒstwa),
pas bezpieczeƒstwa nale˝y zablo-
kowaç za pomocà zacisku bloku-
jàcego.
6Po zamocowaniu fotelika dzieci´-
cego poruszyç nim kilkukrotnie do
przodu i do ty∏u, aby sprawdziç,
czy jest prawid∏owo zamocowany.
(S. 63)
Wyjmowanie fotelika zamoco-
wanego samochodowym pa-
sem bezpieczeƒstwa
Nacisnàç przycisk zwalniajàcy
sprzàczk´ pasa bezpieczeƒstwa
i pozwoliç na jego ca∏kowite
zwini´cie si´.
Podczas zwalniania sprzàczki fotelik
dzieci´cy mo˝e odskoczyç od fotela
samochodowego. Podczas zwalniania
sprzàczki nale˝y przytrzymaç fotelik.
Poniewa˝ pas bezpieczeƒstwa zwi-
jany jest automatycznie, nale˝y po-
zwoliç mu powoli powróciç do jego
pierwotnej pozycji.
Podczas mocowania fotelika
dzieci´cego
Do prawid∏owego zamocowania fotelika
dzieci´cego na fotelu samochodu
za pomocà pasa bezpieczeƒstwa po-
trzebny jest dodatkowy zacisk blokujàcy.
Nale˝y zastosowaç si´ do wskazówek
621-2. Dzieci w samochodzie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 62

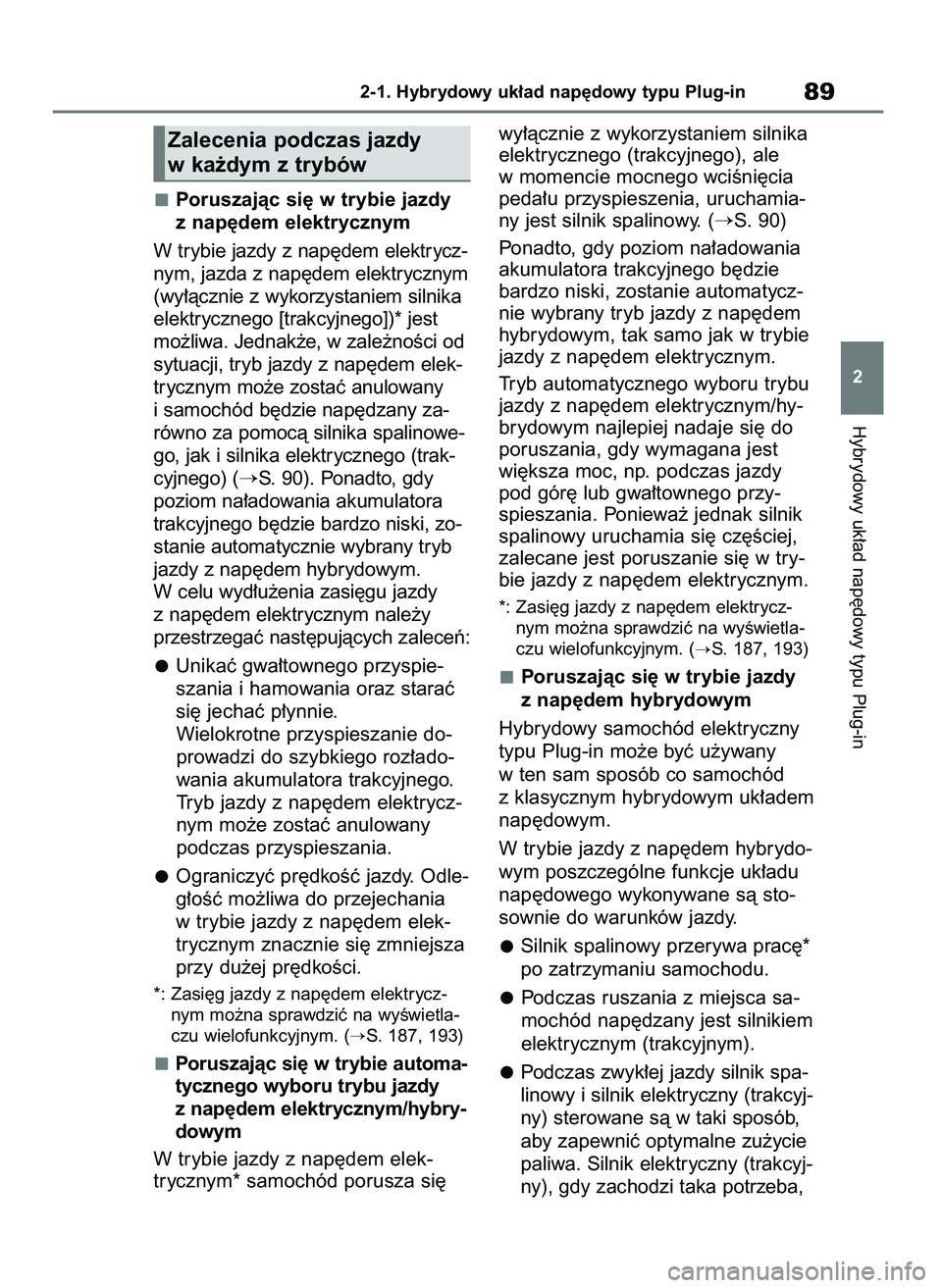

Poruszajàc si´ w trybie jazdy
z nap´dem elektrycznym
W trybie jazdy z nap´dem elektrycz-
nym, jazda z nap´dem elektrycznym
(wy∏àcznie z wykorzystaniem silnika
elektrycznego [trakcyjnego])* jest
mo˝liwa. Jednak˝e, w zale˝noÊci od
sytuacji, tryb jazdy z nap´dem elek-
trycznym mo˝e zostaç anulowany
i samochód b´dzie nap´dzany za-
równo za pomocà silnika spalinowe-
go, jak i silnika elektrycznego (trak-
cyjnego) (
S. 90). Ponadto, gdy
poziom na∏adowania akumulatora
trakcyjnego b´dzie bardzo niski, zo-
stanie automatycznie wybrany tryb
jazdy z nap´dem hybrydowym.
W celu wyd∏u˝enia zasi´gu jazdy
z nap´dem elektrycznym nale˝y
przestrzegaç nast´pujàcych zaleceƒ:
Unikaç gwa∏townego przyspie-
szania i hamowania oraz staraç
si´ jechaç p∏ynnie.
Wielokrotne przyspieszanie do-
prowadzi do szybkiego roz∏ado-
wania akumulatora trakcyjnego.
Tryb jazdy z nap´dem elektrycz-
nym mo˝e zostaç anulowany
podczas przyspieszania.
Ograniczyç pr´dkoÊç jazdy. Odle-
g∏oÊç mo˝liwa do przejechania
w trybie jazdy z nap´dem elek-
trycznym znacznie si´ zmniejsza
przy du˝ej pr´dkoÊci.
*: Zasi´g jazdy z nap´dem elektrycz-
nym mo˝na sprawdziç na wyÊwietla-
czu wielofunkcyjnym. (
S. 187, 193)
Poruszajàc si´ w trybie automa-
tycznego wyboru trybu jazdy
z nap´dem elektrycznym/hybry-
dowym
W trybie jazdy z nap´dem elek-
trycznym* samochód porusza si´wy∏àcznie z wykorzystaniem silnika
elektrycznego (trakcyjnego), ale
w momencie mocnego wciÊni´cia
peda∏u przyspieszenia, uruchamia-
ny jest silnik spalinowy. (
S. 90)
Ponadto, gdy poziom na∏adowania
akumulatora trakcyjnego b´dzie
bardzo niski, zostanie automatycz-
nie wybrany tryb jazdy z nap´dem
hybrydowym, tak samo jak w trybie
jazdy z nap´dem elektrycznym.
Tryb automatycznego wyboru trybu
jazdy z nap´dem elektrycznym/hy-
brydowym najlepiej nadaje si´ do
poruszania, gdy wymagana jest
wi´ksza moc, np. podczas jazdy
pod gór´ lub gwa∏townego przy-
spieszania. Poniewa˝ jednak silnik
spalinowy uruchamia si´ cz´Êciej,
zalecane jest poruszanie si´ w try-
bie jazdy z nap´dem elektrycznym.
*: Zasi´g jazdy z nap´dem elektrycz-
nym mo˝na sprawdziç na wyÊwietla-
czu wielofunkcyjnym. (
S. 187, 193)
Poruszajàc si´ w trybie jazdy
z nap´dem hybrydowym
Hybrydowy samochód elektryczny
typu Plug-in mo˝e byç u˝ywany
w ten sam sposób co samochód
z klasycznym hybrydowym uk∏adem
nap´dowym.
W trybie jazdy z nap´dem hybrydo-
wym poszczególne funkcje uk∏adu
nap´dowego wykonywane sà sto-
sownie do warunków jazdy.
Silnik spalinowy przerywa prac´*
po zatrzymaniu samochodu.
Podczas ruszania z miejsca sa-
mochód nap´dzany jest silnikiem
elektrycznym (trakcyjnym).
Podczas zwyk∏ej jazdy silnik spa-
linowy i silnik elektryczny (trakcyj-
ny) sterowane sà w taki sposób,
aby zapewniç optymalne zu˝ycie
paliwa. Silnik elektryczny (trakcyj-
ny), gdy zachodzi taka potrzeba,
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-1. Hybrydowy uk∏ad nap´dowy typu Plug-in89
2
Zalecenia podczas jazdy
w ka˝dym z trybów
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 89

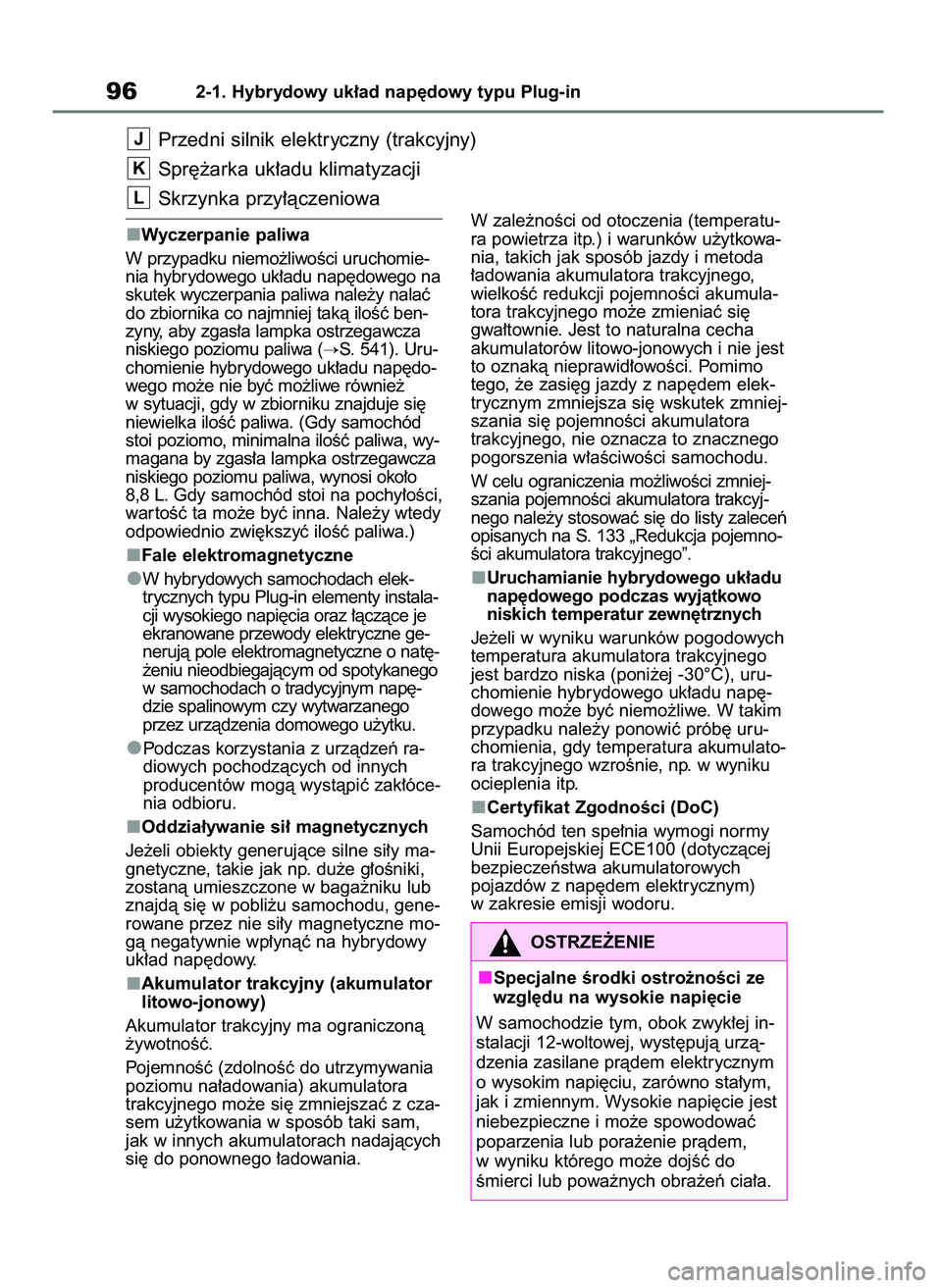

Wyczerpanie paliwa
W przypadku niemo˝liwoÊci uruchomie-
nia hybrydowego uk∏adu nap´dowego na
skutek wyczerpania paliwa nale˝y nalaç
do zbiornika co najmniej takà iloÊç ben-
zyny, aby zgas∏a lampka ostrzegawcza
niskiego poziomu paliwa (
S. 541). Uru-
chomienie hybrydowego uk∏adu nap´do-
wego mo˝e nie byç mo˝liwe równie˝
w sytuacji, gdy w zbiorniku znajduje si´
niewielka iloÊç paliwa. (Gdy samochód
stoi poziomo, minimalna iloÊç paliwa, wy-
magana by zgas∏a lampka ostrzegawcza
niskiego poziomu paliwa, wynosi oko∏o
8,8 L. Gdy samochód stoi na pochy∏oÊci,
war toÊç ta mo˝e byç inna. Nale˝y wtedy
odpowiednio zwi´kszyç iloÊç paliwa.)
Fale elektromagnetyczne
W hybrydowych samochodach elek-
trycznych typu Plug-in elementy instala-
cji wysokiego napi´cia oraz ∏àczàce je
ekranowane przewody elektryczne ge-
nerujà pole elektromagnetyczne o nat´-
˝eniu nieodbiegajàcym od spotykanego
w samochodach o tradycyjnym nap´-
dzie spalinowym czy wytwarzanego
przez urzàdzenia domowego u˝ytku.
Podczas korzystania z urzàdzeƒ ra-
diowych pochodzàcych od innych
producentów mogà wystàpiç zak∏óce-
nia odbioru.
Oddzia∏ywanie si∏ magnetycznych
Je˝eli obiekty generujàce silne si∏y ma-
gnetyczne, takie jak np. du˝e g∏oÊniki,
zostanà umieszczone w baga˝niku lub
znajdà si´ w pobli˝u samochodu, gene-
rowane przez nie si∏y magnetyczne mo-
gà negatywnie wp∏ynàç na hybrydowy
uk∏ad nap´dowy.
Akumulator trakcyjny (akumulator
litowo-jonowy)
Akumulator trakcyjny ma ograniczonà
˝ywotnoÊç.
PojemnoÊç (zdolnoÊç do utrzymywania
poziomu na∏adowania) akumulatora
trakcyjnego mo˝e si´ zmniejszaç z cza-
sem u˝ytkowania w sposób taki sam,
jak w innych akumulatorach nadajàcych
si´ do ponownego ∏adowania.W zale˝noÊci od otoczenia (temperatu-
ra powietrza itp.) i warunków u˝ytkowa-
nia, takich jak sposób jazdy i metoda
∏adowania akumulatora trakcyjnego,
wielkoÊç redukcji pojemnoÊci akumula-
tora trakcyjnego mo˝e zmieniaç si´
gwa∏townie. Jest to naturalna cecha
akumulatorów litowo-jonowych i nie jest
to oznakà nieprawid∏owoÊci. Pomimo
tego, ˝e zasi´g jazdy z nap´dem elek-
trycznym zmniejsza si´ wskutek zmniej-
szania si´ pojemnoÊci akumulatora
trakcyjnego, nie oznacza to znacznego
pogorszenia w∏aÊciwoÊci samochodu.
W celu ograniczenia mo˝liwoÊci zmniej-
szania pojemnoÊci akumulatora trakcyj-
nego nale˝y stosowaç si´ do listy zaleceƒ
opisanych na S. 133 „Redukcja pojemno-
Êci akumulatora trakcyjnego”.
Uruchamianie hybrydowego uk∏adu
nap´dowego podczas wyjàtkowo
niskich temperatur zewn´trznych
Je˝eli w wyniku warunków pogodowych
temperatura akumulatora trakcyjnego
jest bardzo niska (poni˝ej -30°C), uru-
chomienie hybrydowego uk∏adu nap´-
dowego mo˝e byç niemo˝liwe. W takim
przypadku nale˝y ponowiç prób´ uru-
chomienia, gdy temperatura akumulato-
ra trakcyjnego wzroÊnie, np. w wyniku
ocieplenia itp.
Certyfikat ZgodnoÊci (DoC)
Samochód ten spe∏nia wymogi normy
Unii Europejskiej ECE100 (dotyczàcej
bezpieczeƒstwa akumulatorowych
pojazdów z nap´dem elektrycznym)
w zakresie emisji wodoru.
962-1. Hybrydowy uk∏ad nap´dowy typu Plug-in
Przedni silnik elektryczny (trakcyjny)
Spr´˝arka uk∏adu klimatyzacji
Skrzynka przy∏àczeniowa
L
K
J
OSTRZE˚ENIE
Specjalne Êrodki ostro˝noÊci ze
wzgl´du na wysokie napi´cie
W samochodzie tym, obok zwyk∏ej in-
stalacji 12-woltowej, wyst´pujà urzà-
dzenia zasilane pràdem elektrycznym
o wysokim napi´ciu, zarówno sta∏ym,
jak i zmiennym. Wysokie napi´cie jest
niebezpieczne i mo˝e spowodowaç
poparzenia lub pora˝enie pràdem,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 96

Hybrydowy uk∏ad nap´dowy typu Plug-in
2-1. Hybrydowy uk∏ad nap´dowy typu Plug-in97
2
OSTRZE˚ENIE
Nie wolno dotykaç, rozmontowywaç,
wymontowywaç ani wymieniaç
urzàdzeƒ zasilanych wysokim na-
pi´ciem, jak równie˝ ich przewodów
i z∏àczy elektrycznych.
Po uruchomieniu hybrydowy uk∏ad
nap´dowy silnie rozgrzewa si´ na
skutek przep∏ywu pràdu. Nale˝y za-
chowaç odpowiednie Êrodki ostro˝no-
Êci ze wzgl´du na wysokie napi´cie
elektryczne i wysokà temperatur´
oraz przestrzegaç zaleceƒ podanych
na etykietach ostrzegawczych.
Nie wolno otwieraç zaÊlepki otworu
z∏àcza serwisowego znajdujàcej si´
w baga˝niku. Z∏àcze to wykorzysty-
wane jest tylko podczas obs∏ugi ser-
wisowej, gdy samochód nara˝ony
jest na dzia∏anie wysokiego napi´cia.
Post´powanie w razie wypadku
W celu unikni´cia ryzyka Êmierci lub
powa˝nych obra˝eƒ cia∏a nale˝y prze-
strzegaç poni˝szych Êrodków ostro˝-
noÊci.
Zatrzymaç samochód w bezpiecz-
nym miejscu, uruchomiç hamulec
postojowy, przestawiç dêwigni´
przek∏adni nap´dowej w po∏o˝enie
P, a nast´pnie wy∏àczyç hybrydowy
uk∏ad nap´dowy.
Nie dotykaç ˝adnych przewodów,
z∏àczy elektrycznych ani elementów,
które mogà znajdowaç si´ pod wy-
sokim napi´ciem.
Wystajàce wewnàtrz lub na zewnàtrz
samochodu jakiekolwiek przewody
elektryczne gro˝à pora˝eniem prà-
dem. Nie wolno ich dotykaç.Nie wolno dotykaç akumulatora, je-
˝eli wycieka z niego lub znajduje si´
na nim jakikolwiek p∏yn.
Je˝eli dojdzie do kontaktu elektrolitu
(elektrolit organiczny na bazie estru
kwasu w´glowego) z akumulatora
trakcyjnego ze skórà lub gdy p∏yn
taki dostanie si´ do oczu, mo˝e to
doprowadziç do Êlepoty lub ran skó-
ry. W takiej sytuacji nale˝y natych-
miast sp∏ukaç oczy lub skór´ du˝à
iloÊcià wody i natychmiast zwróciç
si´ po pomoc medycznà.
Je˝eli elektrolit wycieka z akumulato-
ra trakcyjnego, nie nale˝y podcho-
dziç do samochodu.
Nawet w przypadku gdy akumulator
trakcyjny ulegnie uszkodzeniu, jego
wewn´trzna konstrukcja zapobiega
wyciekowi du˝ej iloÊci elektrolitu.
Jednak˝e wyciekajàcy elektrolit wy-
twarza kwasowe opary. Opary te sà
dra˝niàce dla skóry i oczu, a wdy-
chane mogà spowodowaç dotkliwe
zatrucie.
Nie wolno zbli˝aç palàcych si´ lub
bardzo goràcych przedmiotów do
elektrolitu. Elektrolit jest ∏atwopalny.
W razie po˝aru hybrydowego samo-
chodu elektrycznego typu Plug-in
nale˝y si´ jak najszybciej z niego
wydostaç. Nie wolno u˝ywaç gaÊni-
cy, która nie jest przeznaczona do
urzàdzeƒ elektrycznych pod napi´-
ciem. Niebezpieczne mo˝e byç rów-
nie˝ u˝ycie nawet niewielkiej iloÊci
wody.
Je˝eli samochód wymaga holowa-
nia, przednie ko∏a muszà byç unie-
sione. Je˝eli podczas holowania ko∏a
po∏àczone z silnikiem elektrycznym
(trakcyjnym) pozostajà na pod∏o˝u,
silnik mo˝e nadal wytwarzaç napi´-
cie elektryczne. Mo˝e to spowodo-
waç przebicia elektryczne, gro˝àce
po˝arem. (
S. 529)
Dok∏adnie sprawdziç pod∏o˝e pod
samochodem. Âlady wycieków mo-
gà Êwiadczyç o uszkodzeniu uk∏adu
paliwowego. W takim przypadku na-
le˝y natychmiast opuÊciç samochód.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 97
