661-3. Assistance d’urgence
1-3.Assistance d ’urgenc e
*: Fonctionne au sein de la couverture eCall.
Le nom du système diffère en fonction du
pays.
Type A
Micro
Bouton “SOS”*
Témoins
*: Ce bouton permet de communiquer avec
l’opérateur du système eCall.
Les autres boutons SOS disponibles pour
les autres systèmes d’un véhicule à
moteur ne sont pas reliés au dispositif et
ne permettent pas de communiquer avec
l’opérateur du système eCall.
Type B
Micro
Bouton “SOS”*
Témoins
*: Ce bouton permet de communiquer avec
l’opérateur du système eCall.
Les autres boutons SOS disponibles pour
les autres systèmes d’un véhicule à
moteur ne sont pas reliés au dispositif et
ne permettent pas de communiquer avec
l’opérateur du système eCall.
Type C
Bouton “SOS”*
Témoins
Micro
eCall*
eCall est un service télématique
qui utilise les données du système
Global Navigation Satellite System
(GNSS) et la technologie cellulaire
intégrée pour permettre d’envoyer
les appels d’urgence suivants :
Appels d’urgence automatique
(Automatic Collision Notification)
et appels d’urgence manuels (en
appuyant sur le bouton “SOS”).
Ce service est requis par les régle-
mentations de l’Union euro-
péenne.
Pièces constitutives du sys-
tème
A
B
C
A
B
C
A
B
C

93
2 2-1. Système hybride plug-in
Système hybride plug-in

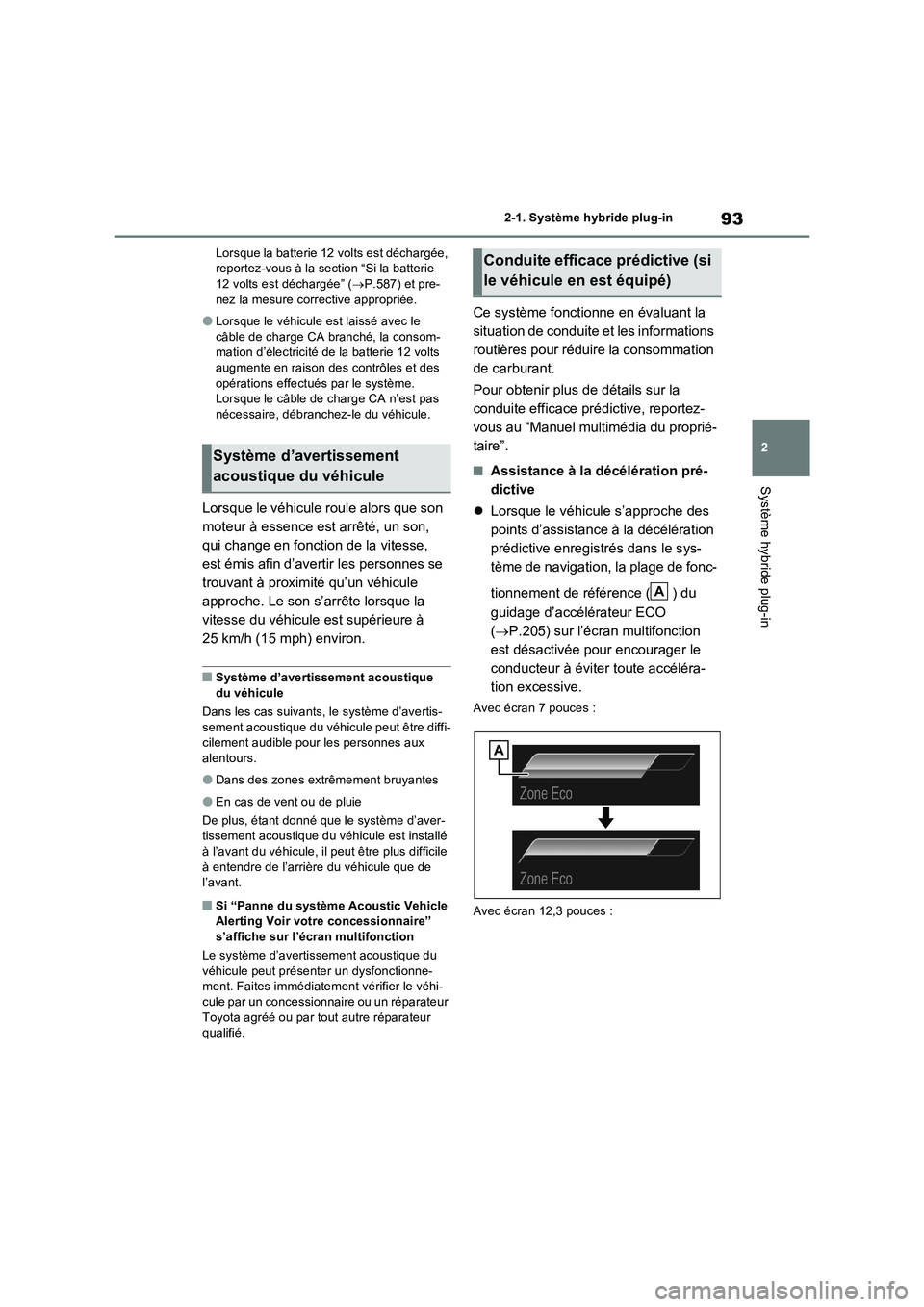

Lorsque la batterie 12 volts est déchargée,
reportez-vous à la section “Si la batterie
12 volts est déchargée” (P.587) et pre-
nez la mesure corrective appropriée.
●Lorsque le véhicule est laissé avec le
câble de charge CA branché, la consom-
mation d’électricité de la batterie 12 volts
augmente en raison des contrôles et des
opérations effectués par le système.
Lorsque le câble de charge CA n’est pas
nécessaire, débranchez-le du véhicule.
Lorsque le véhicule roule alors que son
moteur à essence est arrêté, un son,
qui change en fonction de la vitesse,
est émis afin d’avertir les personnes se
trouvant à proximité qu’un véhicule
approche. Le son s’arrête lorsque la
vitesse du véhicule est supérieure à
25 km/h (15 mph) environ.
■Système d’avertissement acoustique
du véhicule
Dans les cas suivants, le système d’avertis-
sement acoustique du véhicule peut être diffi-
cilement audible pour les personnes aux
alentours.
●Dans des zones extrêmement bruyantes
●En cas de vent ou de pluie
De plus, étant donné que le système d’aver-
tissement acoustique du véhicule est installé
à l’avant du véhicule, il peut être plus difficile
à entendre de l’arrière du véhicule que de
l’avant.
■Si “Panne du système Acoustic Vehicle
Alerting Voir votre concessionnaire”
s’affiche sur l’écran multifonction
Le système d’avertissement acoustique du
véhicule peut présenter un dysfonctionne-
ment. Faites immédiatement vérifier le véhi-
cule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur
qualifié.
Ce système fonctionne en évaluant la
situation de conduite et les informations
routières pour réduire la consommation
de carburant.
Pour obtenir plus de détails sur la
conduite efficace prédictive, reportez-
vous au “Manuel multimédia du proprié-
taire”.
■Assistance à la décélération pré-
dictive
Lorsque le véhicule s’approche des
points d’assistance à la décélération
prédictive enregistrés dans le sys-
tème de navigation, la plage de fonc-
tionnement de référence ( ) du
guidage d’accélérateur ECO
(P.205) sur l’écran multifonction
est désactivée pour encourager le
conducteur à éviter toute accéléra-
tion excessive.
Avec écran 7 pouces :
Avec écran 12,3 pouces :
Système d’avertissement
acoustique du véhicule
Conduite efficace prédictive (si
le véhicule en est équipé)
A

942-1. Système hybride plug-in
La force de freinage moteur est alors
augmentée en fonction des condi-
tions de conduite pour charger plus
efficacement la batterie hybride (bat-
terie de traction) après le relâche-
ment de la pédale d’accélérateur.
■Conduite EV prédictive
Lors de l’utilisation du guidage d’itiné-
raire avec le système de navigation, le
système alterne automatiquement
entre la conduite EV et la conduite HV,
sur la base de données comme la
charge restante de la batterie hybride
(batterie de traction), l’itinéraire et les
informations routières, pour garantir
que le véhicule utilise efficacement
l’énergie électrique de la batterie de
traction.
Par exemple, le système passe à la
conduite HV pour les parties du trajet
impliquant une charge élevée, comme
circuler sur autoroute ou en montée.
■Conduite EV prédictive
Le système est uniquement opérationnel
quand le mode AUTO EV/HV est sélec-
tionné.

1943-1. Combiné d’instruments

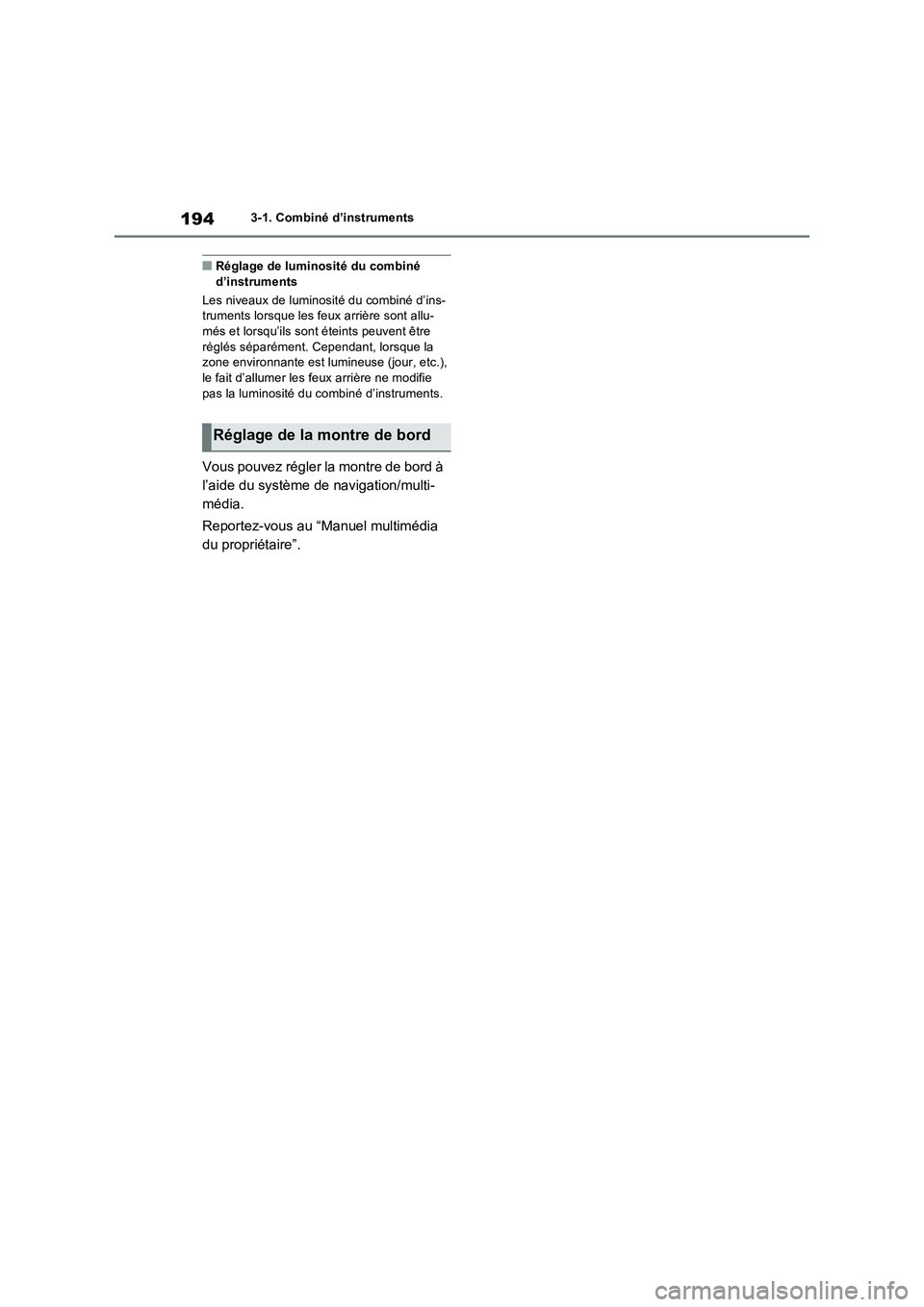

■Réglage de luminosité du combiné
d’instruments
Les niveaux de luminosité du combiné d’ins-
truments lorsque les feux arrière sont allu-
més et lorsqu’ils sont éteints peuvent être
réglés séparément. Cependant, lorsque la
zone environnante est lumineuse (jour, etc.),
le fait d’allumer les feux arrière ne modifie
pas la luminosité du combiné d’instruments.
Vous pouvez régler la montre de bord à
l’aide du système de navigation/multi-
média.
Reportez-vous au “Manuel multimédia
du propriétaire”.
Réglage de la montre de bord

207
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
●Pour plus de détails, reportez-vous à la
section “Autonomie EV” (P.103)
■Distance jusqu’à la pompe
●Cette distance est calculée sur la base de
votre consommation moyenne de carbu-
rant. Par conséquent, la distance réelle
pouvant être parcourue peut être différente
de celle qui est affichée.
●Lorsque seule une petite quantité de car-
burant est ajoutée dans le réservoir, il se
peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant,
désactivez le contacteur d’alimentation. Si
vous faites le plein de carburant sans
désactiver le contacteur d’alimentation, il
se peut que l’affichage ne soit pas actua-
lisé.
●Lorsque “Ravitaillez” s’affiche, le niveau de
carburant restant est faible et la distance
qui peut être parcourue avec le carburant
restant ne peut pas être calculée.
Faites immédiatement le plein.

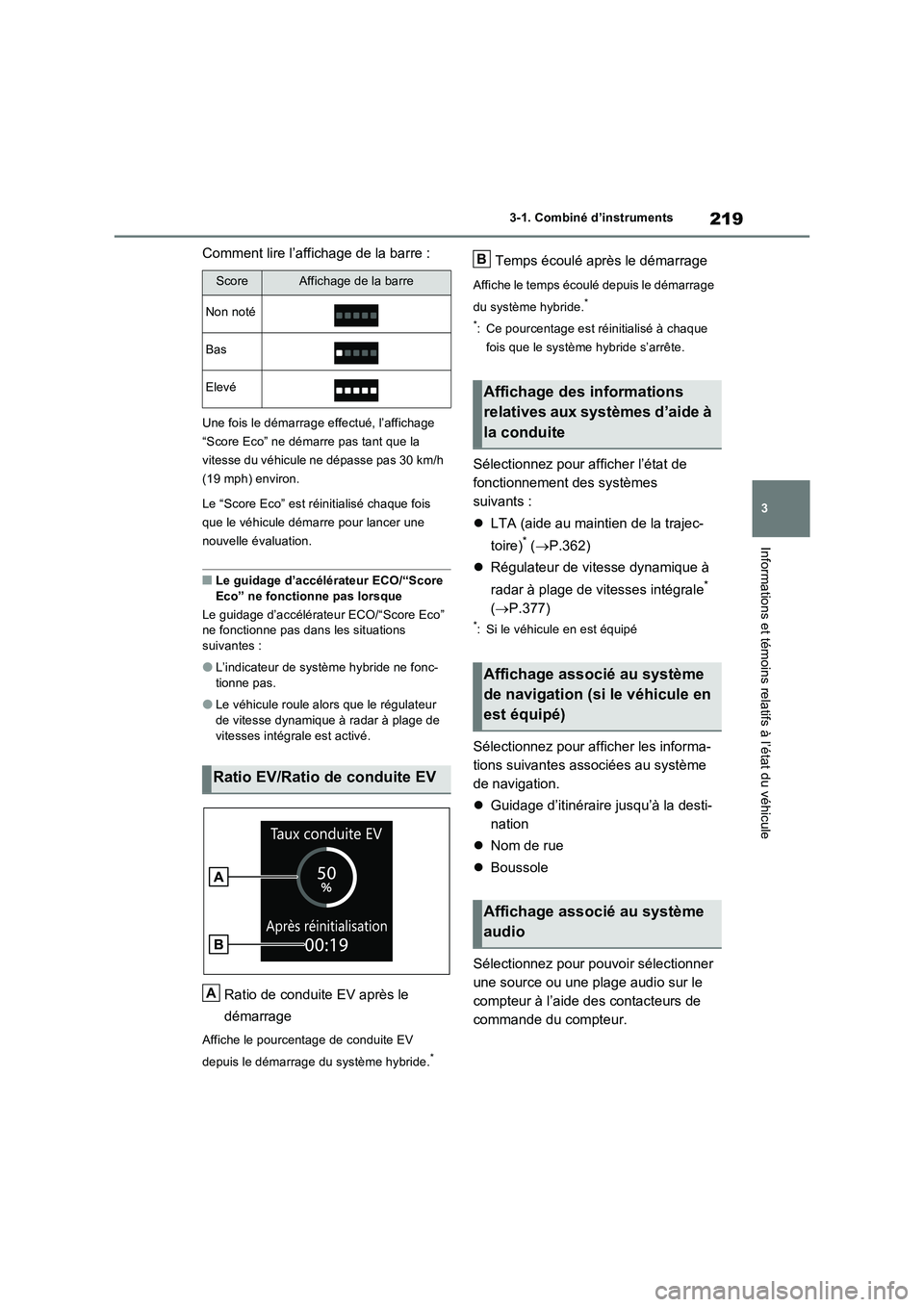

■Le guidage d’accélérateur ECO/“Score
Eco” ne fonctionne pas lorsque
Le guidage d’accélérateur ECO/“Score Eco”
ne fonctionne pas dans les situations
suivantes :
●L’indicateur de système hybride ne fonc-
tionne pas.
●Le véhicule roule alors que le régulateur
de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
■Affichage des informations rela-
tives aux systèmes d’aide à la
conduite
Sélectionnez pour afficher l’état de
fonctionnement des systèmes
suivants :
LTA (aide au maintien de la trajec-
toire)
* (P.362)
Régulateur de vitesse dynamique à radar à plage de vitesses intégrale
*
(P.377)
Régulateur de vitesse
* (P.392)
Limiteur de vitesse
* (P.395)
*: Si le véhicule en est équipé
■Affichage associé au système de
navigation (si le véhicule en est
équipé)
Sélectionnez pour afficher les informa-
tions suivantes associées au système
de navigation.
Guidage d’itinéraire
Affichage de la boussole
Sélectionnez pour pouvoir sélectionner
une source audio ou une plage sur
l’écran.
■Informations relatives à la
conduite
Deux éléments qui sont sélectionnés à
l’aide du réglage “Infos conduite”
(vitesse moyenne, distance et durée
totale) peuvent être affichés verticale-
ment.
Les informations affichées changent en
fonction du réglage “Type info cond.”
(depuis le démarrage du système ou
entre les réinitialisations). (P.208)
Utilisez les informations affichées comme
référence uniquement.
Les éléments suivants s’afficheront.
“Après départ”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis le démar-
Affichage des informations
relatives aux systèmes d’aide à
la conduite
Affichage associé au système
audio
Affichage des informations
relatives au véhicule

2123-1. Combiné d’instruments

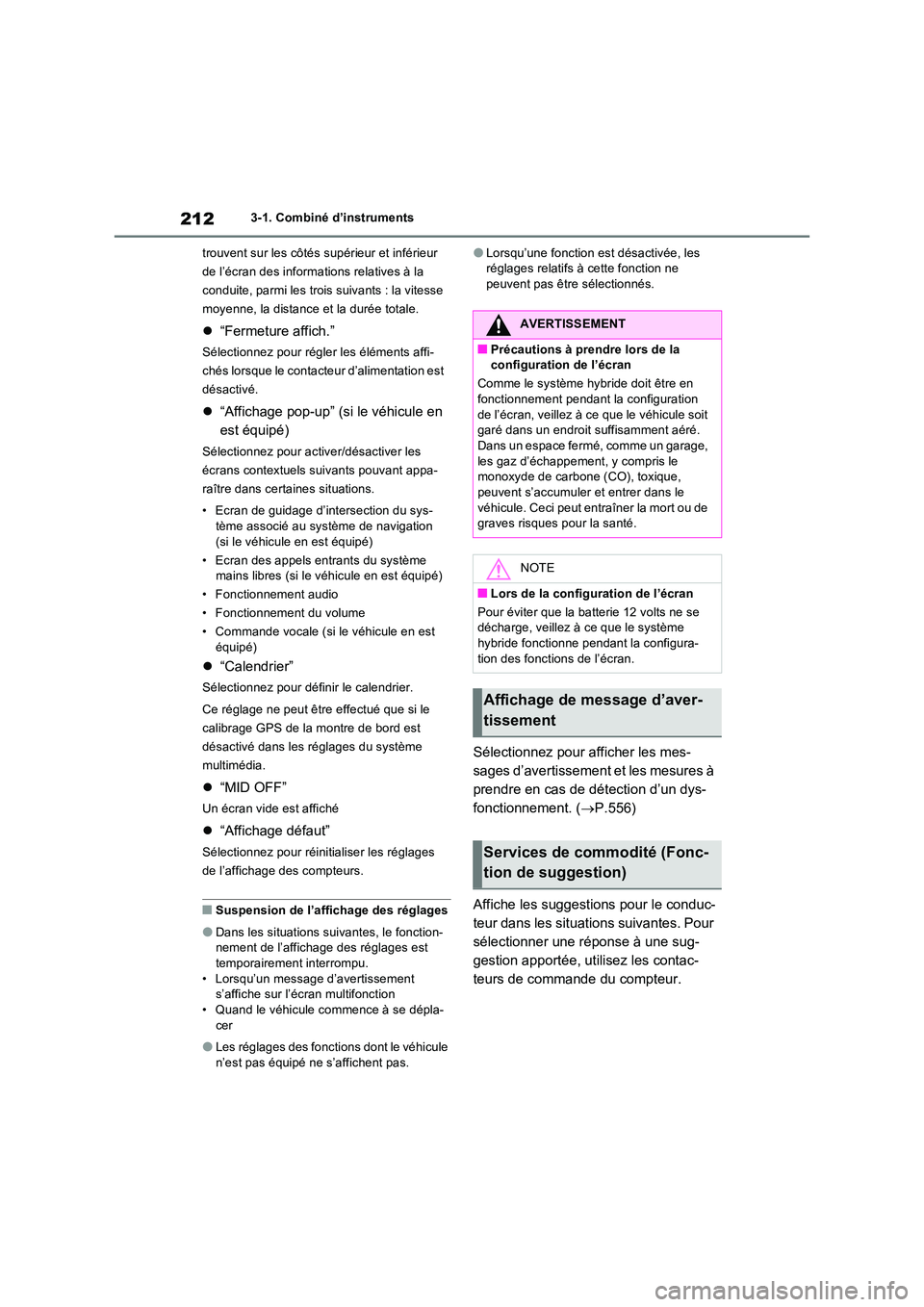

trouvent sur les côtés supérieur et inférieur
de l’écran des informations relatives à la
conduite, parmi les trois suivants : la vitesse
moyenne, la distance et la durée totale.
 “Fermeture affich.”
Sélectionnez pour régler les éléments affi-
chés lorsque le contacteur d’alimentation est
désactivé.
 “Affichage pop-up” (si le véhicule en
est équipé)
Sélectionnez pour activer/désactiver les
écrans contextuels suivants pouvant appa-
raître dans certaines situations.
• Ecran de guidage d’intersection du sys- tème associé au système de navigation
(si le véhicule en est équipé)
• Ecran des appels entrants du système mains libres (si le véhicule en est équipé)
• Fonctionnement audio
• Fonctionnement du volume
• Commande vocale (si le véhicule en est équipé)
 “Calendrier”
Sélectionnez pour définir le calendrier.
Ce réglage ne peut être effectué que si le
calibrage GPS de la montre de bord est
désactivé dans les réglages du système
multimédia.
 “MID OFF”
Un écran vide est affiché
“Affichage défaut”
Sélectionnez pour réinitialiser les réglages
de l’affichage des compteurs.
■Suspension de l’affichage des réglages
●Dans les situations suivantes, le fonction- nement de l’affichage des réglages est temporairement interrompu.
• Lorsqu’un message d’avertissement s’affiche sur l’écran multifonction• Quand le véhicule commence à se dépla-
cer
●Les réglages des foncti ons dont le véhicule
n’est pas équipé ne s’affichent pas.
●Lorsqu’une fonction est désactivée, les réglages relatifs à cette fonction ne peuvent pas être sélectionnés.
Sélectionnez pour afficher les mes-
sages d’avertissement et les mesures à
prendre en cas de détection d’un dys-
fonctionnement. ( P.556)
Affiche les suggestions pour le conduc-
teur dans les situations suivantes. Pour
sélectionner une réponse à une sug-
gestion apportée, utilisez les contac-
teurs de commande du compteur.
AVERTISSEMENT
■Précautions à prendre lors de la configuration de l’écran
Comme le système hybride doit être en fonctionnement pendant la configuration
de l’écran, veillez à ce que le véhicule soit garé dans un endroit suffisamment aéré. Dans un espace fermé, comme un garage,
les gaz d’échappement, y compris le monoxyde de carbone (CO), toxique, peuvent s’accumuler et entrer dans le
véhicule. Ceci peut entraîner la mort ou de graves risques pour la santé.
NOTE
■Lors de la configuration de l’écran
Pour éviter que la batterie 12 volts ne se décharge, veillez à ce que le système hybride fonctionne pendant la configura-
tion des fonctions de l’écran.
Affichage de message d’aver-
tissement
Services de commodité (Fonc-
tion de suggestion)

2143-1. Combiné d’instruments
Les informations suivantes s’affichent
dans chaque zone de l’écran multifonc-
tion.
Zone d’affichage de contenu
(gauche)
Zone d’affichage de contenu (cen-
trale)
Zone d’affichage de contenu
(droite)
Zone d’affichage des informations relatives aux systèmes d’aide à la
conduite
Lorsque les informations relatives aux sys-
tèmes d’aide à la conduite sont affichées
dans la zone d’affichage de contenu, l’état
de fonctionnement du système n’apparaît
pas dans cette zone.
Zone d’affichage de la fonction RSA
(aide à la signalisation routière) (si
le véhicule en est équipé) (P.373)
■Zone d’affichage de contenu (cen-
trale)
Affichage des informations relatives
aux systèmes d’aide à la conduite
(P.219)
Affichage des réglages (P.220)
Affichage de message d’avertisse-
ment
■Zone d’affichage de contenu
(gauche/droite)
Consommation d’électri-
cité/Consommation de carburant
(P.216)
Guidage d’accélérateur ECO/“Score
Eco” (P.217)
Ratio EV/Ratio de conduite EV
(P.219)
Affichage des informations relatives
aux systèmes d’aide à la conduite
Affichage d’informations associé au
système de navigation (si le véhicule
en est équipé) (P.219)
Affichage associé au système audio
(P.219)
Informations relatives à la conduite
(P.220)
Ecran du contrôleur d’énergie
(P.230)
Affichage du système AWD
(P.220)
Ecran multifonction (avec
écran 12,3 pouces)
L’écran multifonction est utilisé
pour afficher les informations
concernant la consommation de
carburant et divers types d’infor-
mations relatives à la conduite.
L’écran multifonction peut égale-
ment être utilisé pour modifier les
réglages de l’affichage et d’autres
paramètres.
Contenus d’affichage
A
B
C
D
E

219
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Comment lire l’affichage de la barre :
Une fois le démarrage effectué, l’affichage
“Score Eco” ne démarre pas tant que la
vitesse du véhicule ne dépasse pas 30 km/h
(19 mph) environ.
Le “Score Eco” est réinitialisé chaque fois
que le véhicule démarre pour lancer une
nouvelle évaluation.
■Le guidage d’accélérateur ECO/“Score
Eco” ne fonctionne pas lorsque
Le guidage d’accélérateur ECO/“Score Eco” ne fonctionne pas dans les situations suivantes :
●L’indicateur de système hybride ne fonc-tionne pas.
●Le véhicule roule alors que le régulateur de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
Ratio de conduite EV après le
démarrage
Affiche le pourcentage de conduite EV
depuis le démarrage du système hybride.*
Temps écoulé après le démarrage
Affiche le temps écoulé depuis le démarrage
du système hybride.*
*: Ce pourcentage est réinitialisé à chaque
fois que le système hybride s’arrête.
Sélectionnez pour afficher l’état de
fonctionnement des systèmes
suivants :
 LTA (aide au maintien de la trajec-
toire)* ( P.362)
 Régulateur de vitesse dynamique à
radar à plage de vitesses intégrale*
( P.377)
*: Si le véhicule en est équipé
Sélectionnez pour afficher les informa-
tions suivantes associées au système
de navigation.
 Guidage d’itinéraire jusqu’à la desti-
nation
 Nom de rue
 Boussole
Sélectionnez pour pouvoir sélectionner
une source ou une plage audio sur le
compteur à l’aide des contacteurs de
commande du compteur.
ScoreAffichage de la barre
Non noté
Bas
Elevé
Ratio EV/Ratio de conduite EV
A
Affichage des informations
relatives aux systèmes d’aide à
la conduite
Affichage associé au système
de navigation (si le véhicule en
est équipé)
Affichage associé au système
audio
B

225
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
coffre électrique pour ouvrir ou fermer
la porte de coffre électrique.
■Suggestion pour éteindre les
phares
Si les phares sont laissés allumés pen-
dant un certain temps avec le contac-
teur des phares en position après
avoir désactivé le contacteur d’alimen-
tation, un message de suggestion
s’affiche, vous demandant si vous sou-
haitez éteindre les phares.
Pour éteindre les phares, sélectionnez
“OUI”.
Si une porte avant est ouverte après avoir
désactivé le contacteur d’alimentation, ce
message de suggestion ne s’affiche pas.
■Suggestion pour fermer les vitres
électriques (associée au fonction-
nement des essuie-glaces avant)
Si les essuie-glaces avant fonctionnent
alors qu’une vitre électrique est
ouverte, un message de suggestion
s’affiche vous demandant si vous sou-
haitez fermer les vitres électriques.
Pour fermer toutes les vitres élec-
triques, sélectionnez “OUI”.
■Suggestion pour fermer les vitres
électriques (le véhicule roule à
une vitesse élevée)
Si le véhicule dépasse une certaine
vitesse alors qu’une vitre électrique est
ouverte, un message de suggestion
s’affiche vous demandant si vous sou-
haitez fermer les vitres électriques.
Pour fermer toutes les vitres élec-
triques, sélectionnez “OUI”.
■Personnalisation
Il est possible de personnaliser certaines fonctions. (Fonctions personnalisables :  P.609)
*: Si le véhicule en est équipé
Les schémas utilisés pour accompagner ce texte sont donnés à titre d’exemple et peuvent différer de l’image réellement affi-
chée sur l’affichage tête haute.
Zone d’affichage des informations
relatives aux systèmes d’aide à la
conduite/associée au système de
navigation (si le véhicule en est
équipé) ( P.227)
Zone d’affichage du rapport
engagé/de la fonction RSA (aide à
la signalisation routière) (si le véhi-
cule en est équipé) ( P.321, 373)
Affichage de la vitesse du véhicule
Affichage tête haute*
L’affichage tête haute projette sur
le pare-brise de nombreuses infor-
mations relatives à la conduite et à
l’état de fonctionnement des sys-
tèmes d’aide à la conduite.
Pièces constitutives du sys-
tème
A
B
C

2263-1. Combiné d’instruments
Indicateur de système
hybride/compte-tours ( P.229)
■L’affichage tête haute fonctionne
lorsque
Le contacteur d’aliment ation est en position ON.
■Lorsque vous utilisez l’affichage tête haute
L’affichage tête haute peut sembler sombre
ou difficile à distinguer quand vous portez des lunettes de soleil, surtout si elles sont polarisées. Réglez la luminosité de l’affi-
chage tête haute ou retirez vos lunettes de soleil.
■Affichage du nom de rue (véhicules équipés d’un système de navigation)
Seuls les noms de rue qui sont inclus dans
les données cartographiques s’affichent.
Les réglages du véhicule et le contenu
affiché sur l’affichage tête haute
peuvent être modifiés à l’aide des
contacteurs de commande du comp-
teur. ( P.208, 220)
1 Utilisez les contacteurs de com-
mande du compteur et sélectionnez
sur l’écran multifonction.
2 Actionnez la touche ou des
contacteurs de commande du
compteur et sélectionnez “HUD
principal” pour définir les éléments
suivants.
AVERTISSEMENT
■Lorsque vous utilisez l’affichage tête haute
●Vérifiez que la position et la luminosité
de l’image de l’affichage tête haute n’empêchent pas une conduite sûre. Un mauvais réglage de la position ou de la
luminosité de l’image peut gêner la visi- bilité du conducteur et causer un acci-dent, entraînant des blessures graves,
voire mortelles.
●Ne regardez pas en permanence l’affi-
chage tête haute lorsque vous roulez, car vous risquez de ne pas voir les pié-tons, les obstacles, etc. qui se trouvent
sur la route devant le véhicule.
DNOTE
■Projecteur de l’affichage tête haute
●Ne posez aucune boisson à proximité
du projecteur d’affichage tête haute. Si le projecteur est mouillé, des dysfonc- tionnements peuvent se produire au
niveau du système électrique.
●Ne placez aucun objet et ne collez
aucun autocollant sur le projecteur d’affichage tête haute.Cela pourrait interrompre les indications
de l’affichage tête haute.
●Ne touchez pas l’intérieur du projecteur d’affichage tête haute et n’insérez pas
d’objets pointus ou d’objets similaires dans le projecteur. Cela pourrait entraîner des dysfonction-
nements d’ordre mécanique.
Utilisation de l’affichage tête
haute
