4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY
Retirez le fusible à l’aide de
l’extracteur.

460
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY

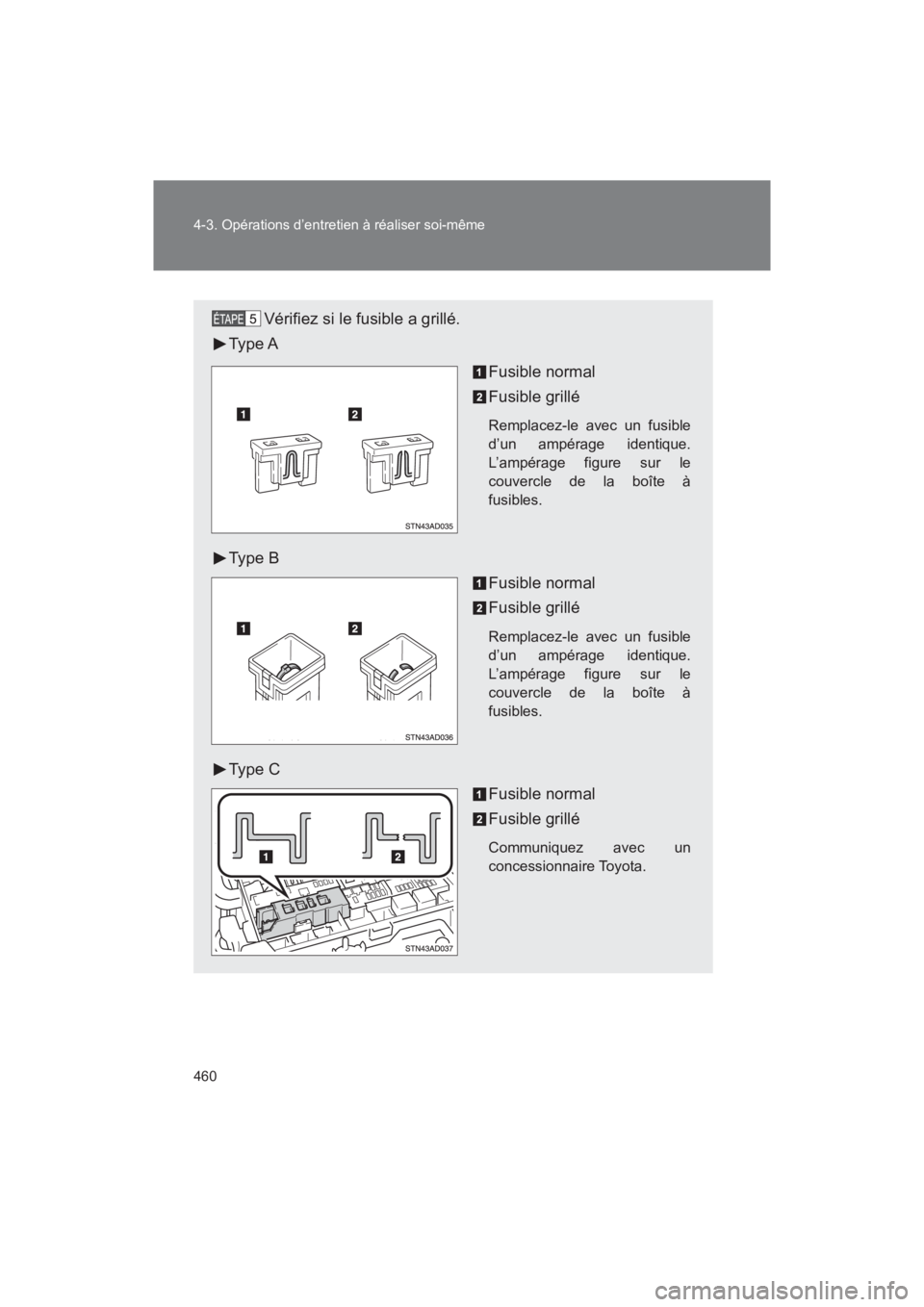

Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e B
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e C
Fusible normal
Fusible grillé
Communiquez avec un
concessionnaire Toyota.

461
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY

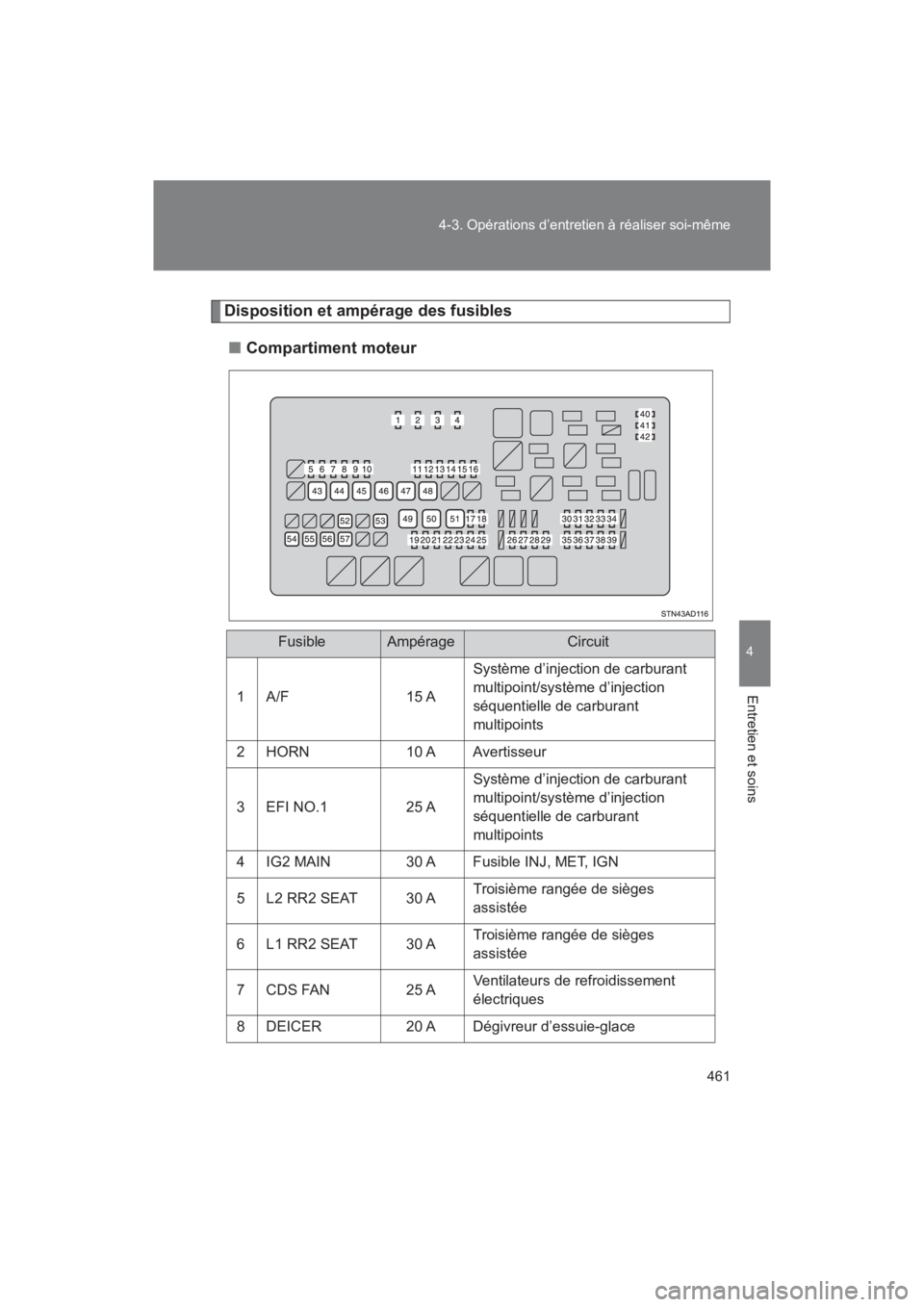

Disposition et ampérage des fusibles
■ Compartiment moteur
FusibleAmpérageCircuit
1 A/F 15 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
2 HORN 10 A Avertisseur
3 EFI NO.1 25 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
4 IG2 MAIN 30 A Fusible INJ, MET, IGN
5 L2 RR2 SEAT 30 A Troisième rangée de sièges
assistée
6 L1 RR2 SEAT 30 A Troisième rangée de sièges
assistée
7 CDS FAN 25 A Ventilateurs de refroidissement
électriques
8 DEICER 20 A Dégivreur d’essuie-glace

462
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY

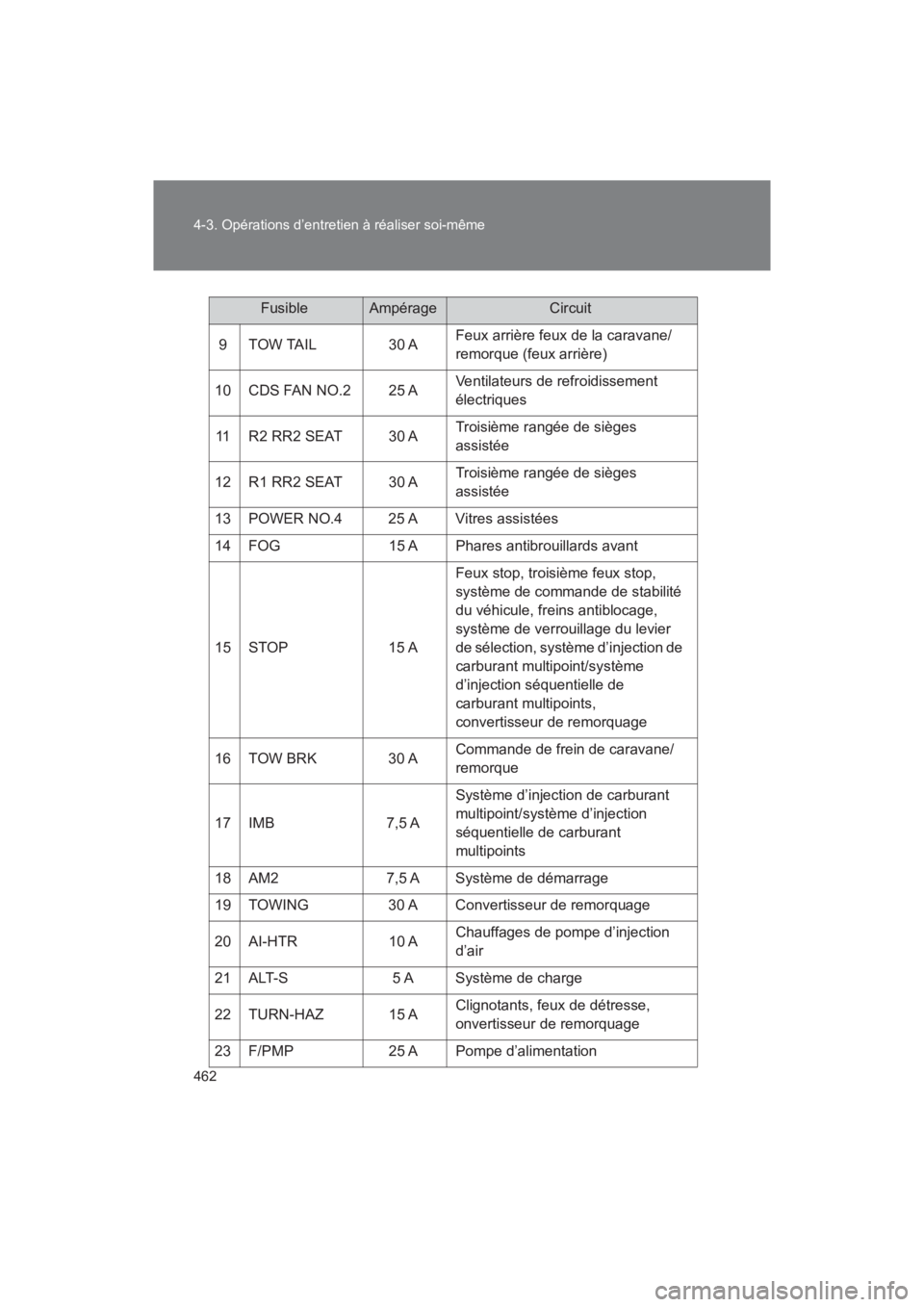

9 TOW TAIL 30 A Feux arrière feux de la caravane/
remorque (feux arrière)
10 CDS FAN NO.2 25 A Ventilateurs de refroidissement
électriques
11 R2 RR2 SEAT 30 A Troisième rangée de sièges
assistée
12 R1 RR2 SEAT 30 A Troisième rangée de sièges
assistée
13 POWER NO.4 25 A Vitres assistées
14 FOG 15 A Phares antibrouillards avant
15 STOP 15 A
Feux stop, troisième feux stop,
système de commande de stabilité
du véhicule, freins antiblocage,
système de verrouillage du levier
de sélection, système d’injection de
carburant multipoint/système
d’injection séquentielle de
carburant multipoints,
convertisseur de remorquage
16 TOW BRK 30 A Commande de frein de caravane/
remorque
17 IMB 7,5 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
18 AM2 7,5 A Système de démarrage
19 TOWING 30 A Convertisseur de remorquage
20 AI-HTR 10 A Chauffages de pompe d’injection
d’air
21 ALT-S 5 A Système de charge
22 TURN-HAZ 15 A Clignotants, feux de détresse,
onvertisseur de remorquage
23 F/PMP 25 A Pompe d’alimentation
FusibleAmpérageCircuit

463
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY

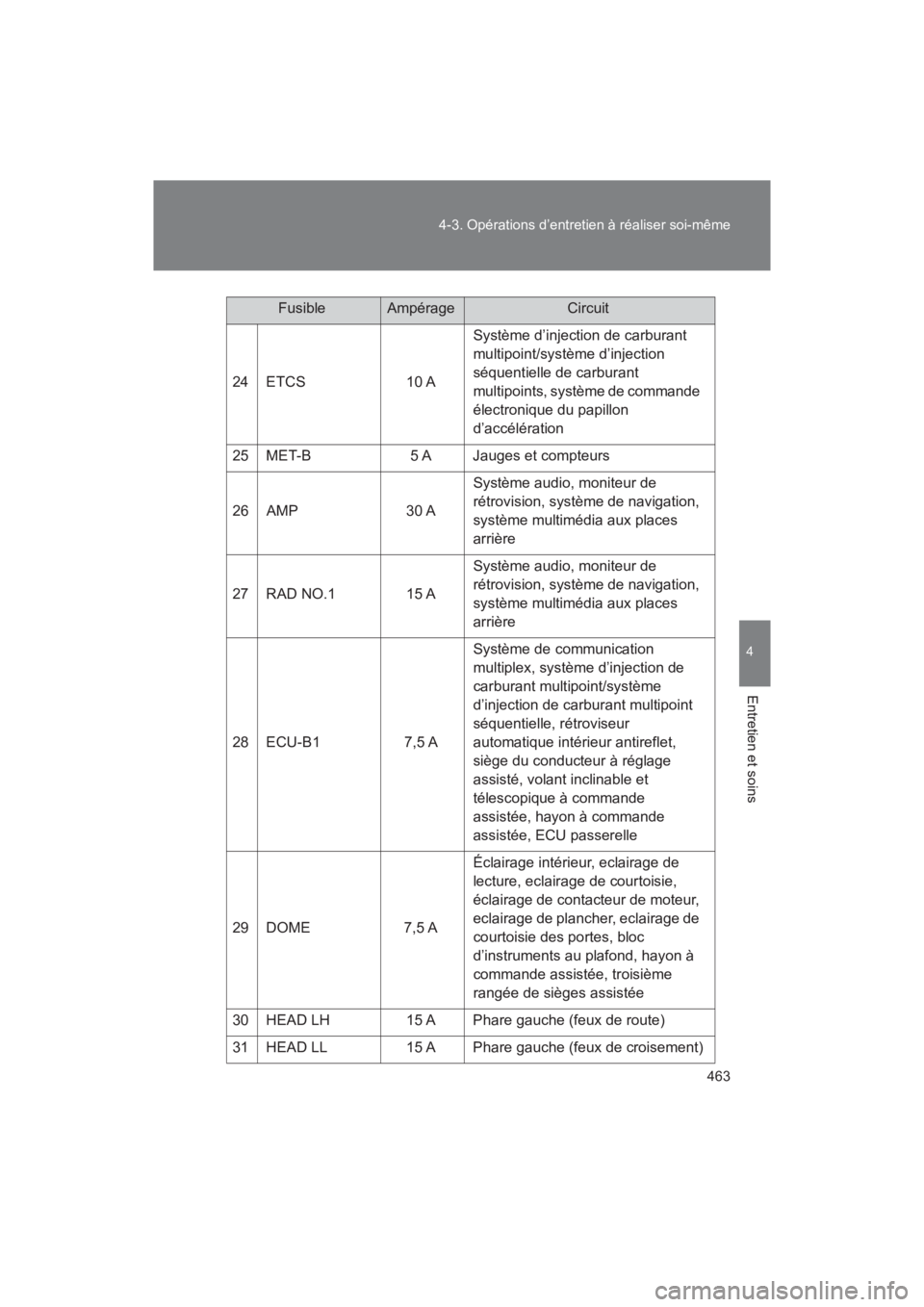

24 ETCS 10 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, système de commande
électronique du papillon
d’accélération
25 MET-B 5 A Jauges et compteurs
26 AMP 30 A
Système audio, moniteur de
rétrovision, système de navigation,
système multimédia aux places
arrière
27 RAD NO.1 15 A
Système audio, moniteur de
rétrovision, système de navigation,
système multimédia aux places
arrière
28 ECU-B1 7,5 A
Système de communication
multiplex, système d’injection de
carburant multipoint/système
d’injection de carburant multipoint
séquentielle, rétroviseur
automatique intérieur antireflet,
siège du conducteur à réglage
assisté, volant inclinable et
télescopique à commande
assistée, hayon à commande
assistée, ECU passerelle
29 DOME 7,5 A
Éclairage intérieur, eclairage de
lecture, eclairage de courtoisie,
éclairage de contacteur de moteur,
eclairage de plancher, eclairage de
courtoisie des portes, bloc
d’instruments au plafond, hayon à
commande assistée, troisième
rangée de sièges assistée
30 HEAD LH 15 A Phare gauche (feux de route)
31 HEAD LL 15 A Phare gauche (feux de croisement)
FusibleAmpérageCircuit

464
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
32 INJ 10 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, système d’allumage
33 MET 7,5 A Jauges et compteurs
34 IGN 10 A
Système de coussins gonflables
SRS, système d’injection
multipoint/système d’injection
multipoint séquentielle, régulateur
de vitesse, ECU passerelle
35 HEAD RH 15 A Phare droit (feux de route)
36 HEAD RL 15 A Phare droit (feux de croisement)
37 EFI NO.2 10 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, pompe de détection
des fuites
38 DEF I/UP 5 A Pas de circuit
39 AIR SUS NO.2 7,5 A Suspension pneumatique à
modulation électronique
40 SPARE 5 A Fusible de rechange
41 SPARE 15 A Fusible de rechange
42 SPARE 30 A Fusible de rechange
43 AIR SUS 50 A Suspension pneumatique à
modulation électronique
44 PBD 30 A Hayon à commande assistée
45 RR HTR 40 A Système de climatisation
46 H-LP CLN 30 A Lave-phare
47 DEFOG 40 A Désembueur de lunette arrière
48 SUB BATT 40 A Traction d’une caravane/remorque
FusibleAmpérageCircuit

465
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY

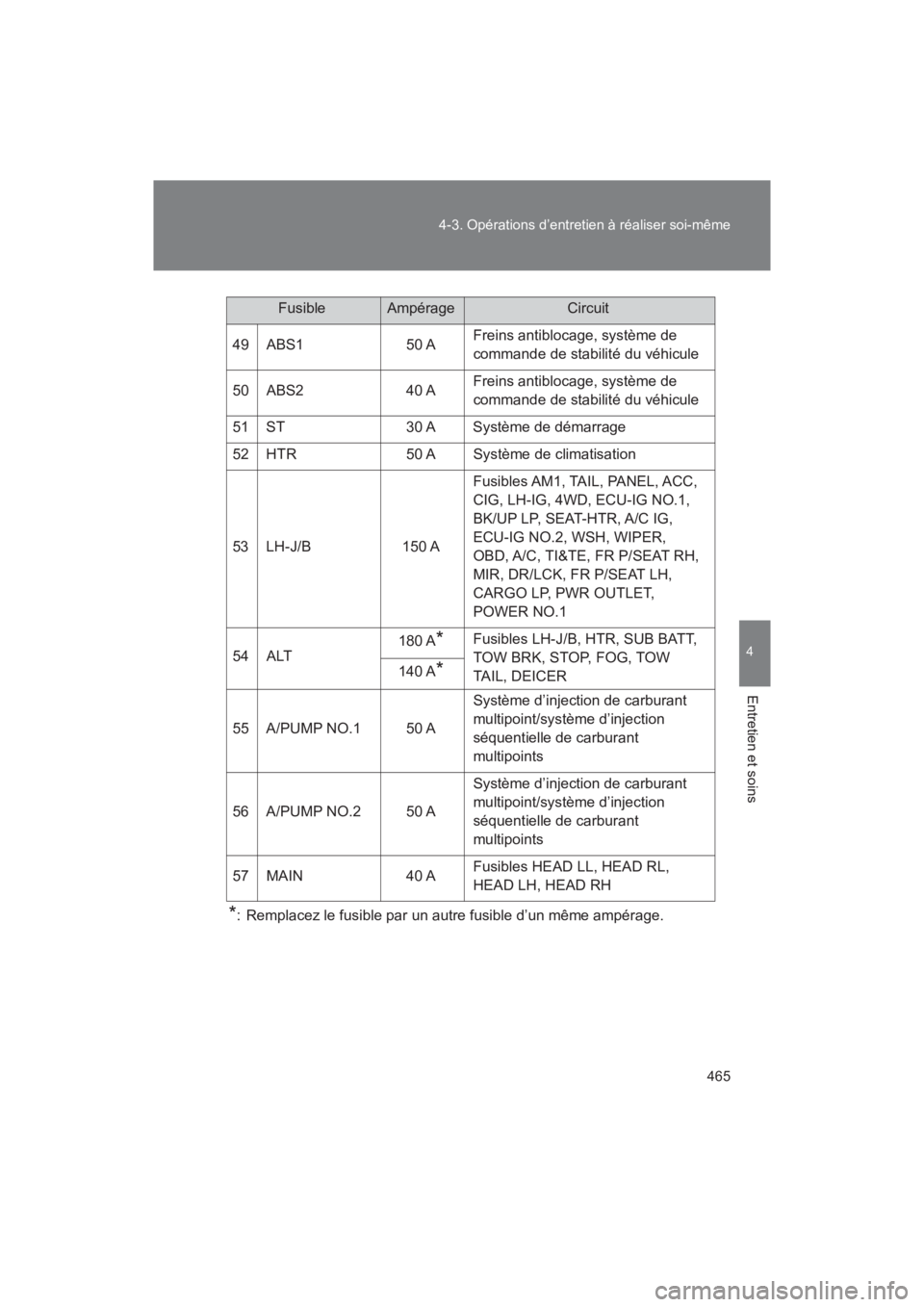

*: Remplacez le fusible par un autre fusible d’un même ampérage.
49 ABS1 50 A Freins antiblocage, système de
commande de stabilité du véhicule
50 ABS2 40 A Freins antiblocage, système de
commande de stabilité du véhicule
51 ST 30 A Système de démarrage
52 HTR 50 A Système de climatisation
53 LH-J/B 150 A
Fusibles AM1, TAIL, PANEL, ACC,
CIG, LH-IG, 4WD, ECU-IG NO.1,
BK/UP LP, SEAT-HTR, A/C IG,
ECU-IG NO.2, WSH, WIPER,
OBD, A/C, TI&TE, FR P/SEAT RH,
MIR, DR/LCK, FR P/SEAT LH,
CARGO LP, PWR OUTLET,
POWER NO.1
54 ALT 180 A*Fusibles LH-J/B, HTR, SUB BATT,
TOW BRK, STOP, FOG, TOW
TAIL, DEICER 140 A*
55 A/PUMP NO.1 50 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
56 A/PUMP NO.2 50 A
Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
57 MAIN 40 A Fusibles HEAD LL, HEAD RL,
HEAD LH, HEAD RH
FusibleAmpérageCircuit

466
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY

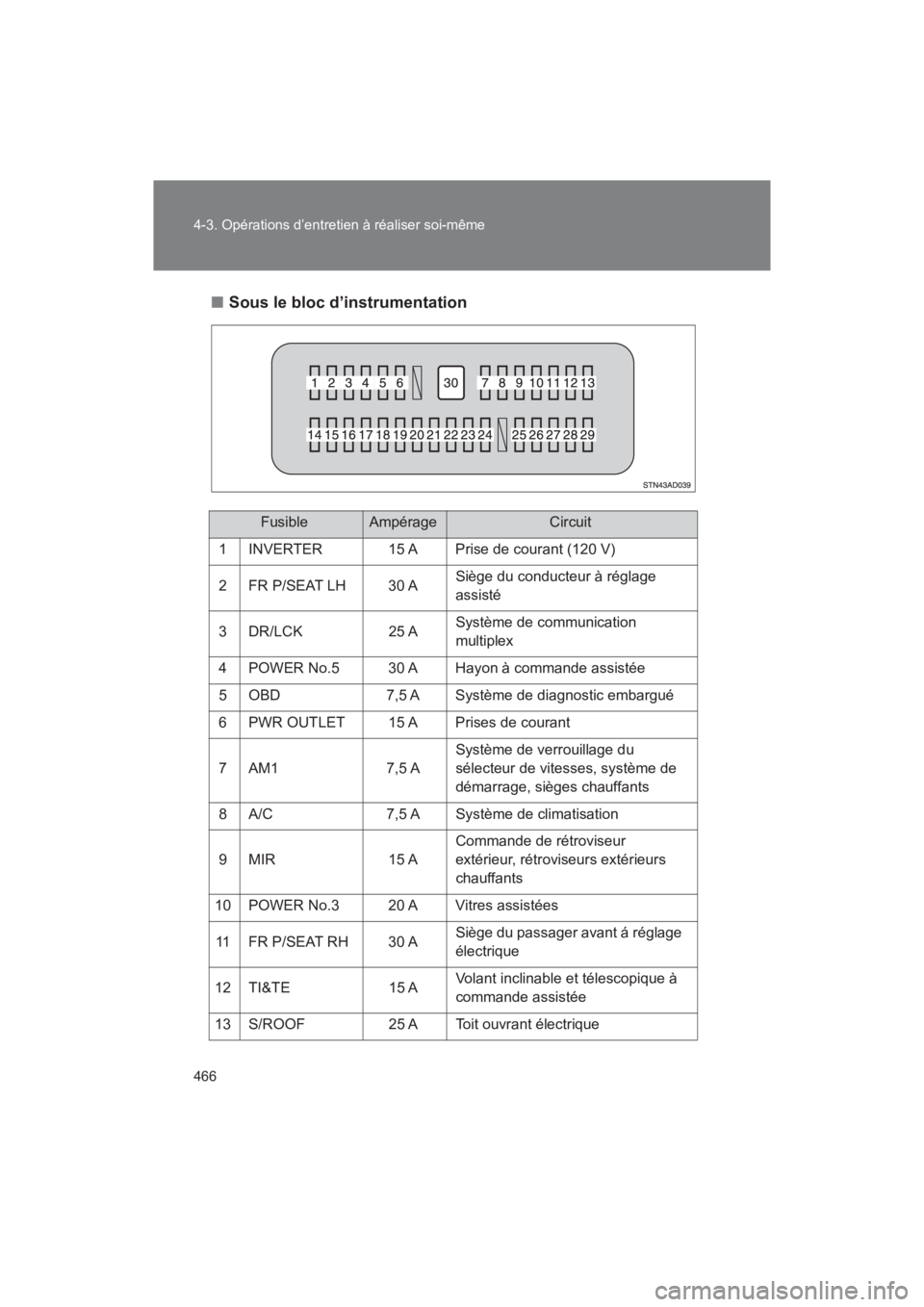

■ Sous le bloc d’instrumentation
FusibleAmpérageCircuit
1 INVERTER 15 A Prise de courant (120 V)
2 FR P/SEAT LH 30 A Siège du conducteur à réglage
assisté
3 DR/LCK 25 A Système de communication
multiplex
4 POWER No.5 30 A Hayon à commande assistée
5 OBD 7,5 A Système de diagnostic embargué
6 PWR OUTLET 15 A Prises de courant
7 AM1 7,5 A
Système de verrouillage du
sélecteur de vitesses, système de
démarrage, sièges chauffants
8 A/C 7,5 A Système de climatisation
9 MIR 15 A
Commande de rétroviseur
extérieur, rétroviseurs extérieurs
chauffants
10 POWER No.3 20 A Vitres assistées
11 FR P/SEAT RH 30 A Siège du passager avant á réglage
électrique
12 TI&TE 15 A Volant inclinable et télescopique à
commande assistée
13 S/ROOF 25 A Toit ouvrant électrique

467
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY

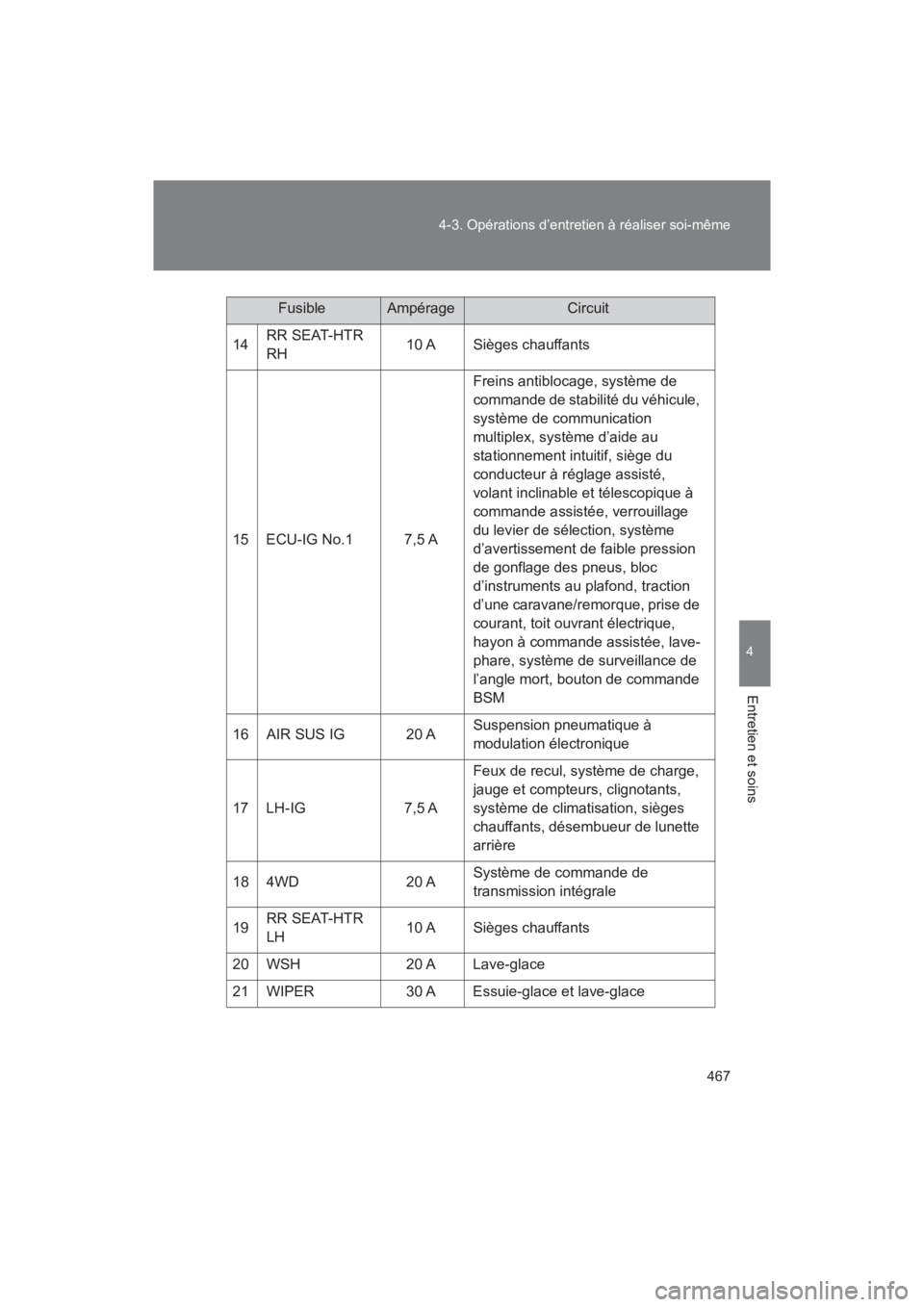

14 RR SEAT-HTR
RH 10 A Sièges chauffants
15 ECU-IG No.1 7,5 A
Freins antiblocage, système de
commande de stabilité du véhicule,
système de communication
multiplex, système d’aide au
stationnement intuitif, siège du
conducteur à réglage assisté,
volant inclinable et télescopique à
commande assistée, verrouillage
du levier de sélection, système
d’avertissement de faible pression
de gonflage des pneus, bloc
d’instruments au plafond, traction
d’une caravane/remorque, prise de
courant, toit ouvrant électrique,
hayon à commande assistée, lave-
phare, système de surveillance de
l’angle mort, bouton de commande
BSM
16 AIR SUS IG 20 A Suspension pneumatique à
modulation électronique
17 LH-IG 7,5 A
Feux de recul, système de charge,
jauge et compteurs, clignotants,
système de climatisation, sièges
chauffants, désembueur de lunette
arrière
18 4WD 20 A Système de commande de
transmission intégrale
19 RR SEAT-HTR
LH 10 A Sièges chauffants
20 WSH 20 A Lave-glace
21 WIPER 30 A Essuie-glace et lave-glace
FusibleAmpérageCircuit

468
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
22 ECU-IG No.2 7,5 A
Système de communication
multiplex, assistance de direction,
ECU passerelle
23 TAIL 15 A
Feux arrière, feux de la caravane/
remorque (feux arrière), feux de
stationnement
24 A/C IG 10 A Système de climatisation
25 SEAT-HTR 20 A Chauffage de siège ou sièges
chauffants et ventilés
26 PANEL 7,5 A
Éclairage du bloc
d’instrumentation, éclairage de la
boîte à gants, cendrier, bloc
d’instruments au plafond, système
audio, caméra de rétrovision,
système de navigation, système
multimédia aux places arrière,
jauges et compteurs, système de
climatisation, contacteurs du
chauffage de siège ou des sièges
chauffants et ventilés, bouton de
commande BSM
27 ACC 7,5 A
Bloc d’instruments au plafond,
système audio, système
multimédia aux places arrière,
moniteur de rétrovision, système
de navigation, feux de recul, feux
de la caravane/remorque (feux de
recul), système de communication
multiplex, prise de courant,
rétroviseurs extérieurs
28 BK/UP LP 10 A Feu de recul, jauges et compteurs
29 CIG 15 A Allume-cigarettes
30 POWER No.1 30 A Vitres assistées, lunette arrière
électrique
FusibleAmpérageCircuit
