TOYOTA SEQUOIA 2017 Manuel du propriétaire (in French)

469
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY

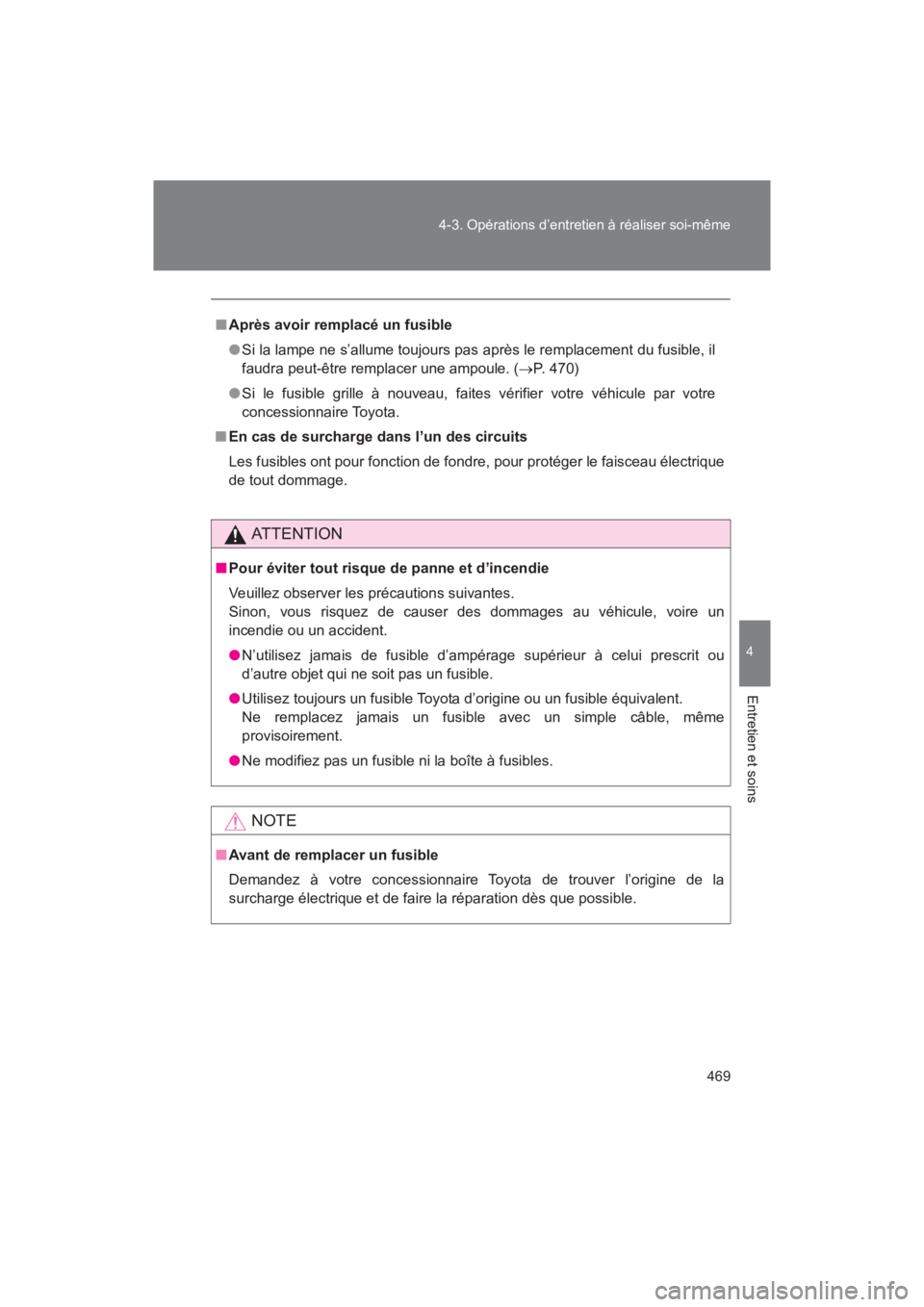

■ Après avoir remplacé un fusible
● Si la lampe ne s’allume toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. ( P. 470)
● Si le fusible grille à nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■ Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
● N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
● Ne modifiez pas un fusible ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation dès que possible.

470
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, communiquez avec votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( P. 551)
■ Emplacement des ampoules avant
Feux de croisement
Feux de gabarit avant
Feux de route
Feux antibrouillards avant (si le véhicule en est doté)
Clignotants avant/ feux de stationnementet phares de jour(si le véhicule en est doté)

471
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY
Remplacement des ampoules
■ Feux de route
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
■ Emplacement des ampoules arrière
Feux stop/arrière et feux latéraux arrière
Clignotants arrièreÉclairage de la plaque d’immatriculation
Feux de recul
Feux arrière

472
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
■ Feux de croisement
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.

473
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY
■ Clignotants avant/feux de stationnement et phares de jour
(si le véhicule en est doté)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.

474
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
■ Feux de gabarit avant
Retirez l’agrafe de la doublure
d’aile.
Retirez partiellement la doublure
d’aile, puis tournez la base de
l’ampoule dans le sens contraire
à celui des aiguilles d’une
montre.

475
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY
Retirez l’ampoule.
■ Feux antibrouillards avant (si le véhicule en est doté)
Retirez les boulons et retirez
partiellement la doublure d’aile.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez l’ampoule dans le sens
contraire à celui des aiguilles
d’une montre.

476
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
■ Feux stop/arrière et feux latéraux arrière, clignotants arrière
Côté droit
Ouvrez le hayon et enlevez le
couvercle.
Pour protéger le couvercle,
placez un chiffon entre celui-ci et
le tournevis à tête plate ou
équivalent, comme indiqué sur le
schéma.
Côté gauche (véhicules non dotés d’un haut-parleur dans le
compartiment de charge)
Ouvrez le hayon et enlevez le
couvercle.
Pour protéger le couvercle,
placez un chiffon entre celui-ci et
le tournevis à tête plate ou
équivalent, comme indiqué sur le
schéma.

477
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
SEQUOIA_D_OM34598D_17MY
Côté gauche (véhicules dotés haut-parleur dans le compartiment
de charge)
Ouvrez le hayon et enlevez le
couvercle.
Pour protéger le couvercle,
placez un chiffon entre celui-ci et
le tournevis à tête plate ou
équivalent, comme indiqué sur le
schéma.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Feux stop/arrière et feux
latéraux arrière
Lumière du clignotant arrière
Retirez l’ampoule.
Feux stop/arrière et feux
latéraux arrière
Lumière du clignotant arrière

478
4-3. Opérations d’entretien à réaliser soi-même
SEQUOIA_D_OM34598D_17MY
Feux arrière, feux de recul
Ôtez les couvercles. (véhicules
dotés d’un hayon arrière à
commande assistée
uniquement)
Pour protéger le couvercle,
placez un chiffon entre celui-ci et
le tournevis à tête plate ou
équivalent, comme indiqué sur le
schéma.
Retirez les écrous.
Retirez l’ensemble de feu
combiné arrière en suivant
l’ordre montré dans l’illustration.
