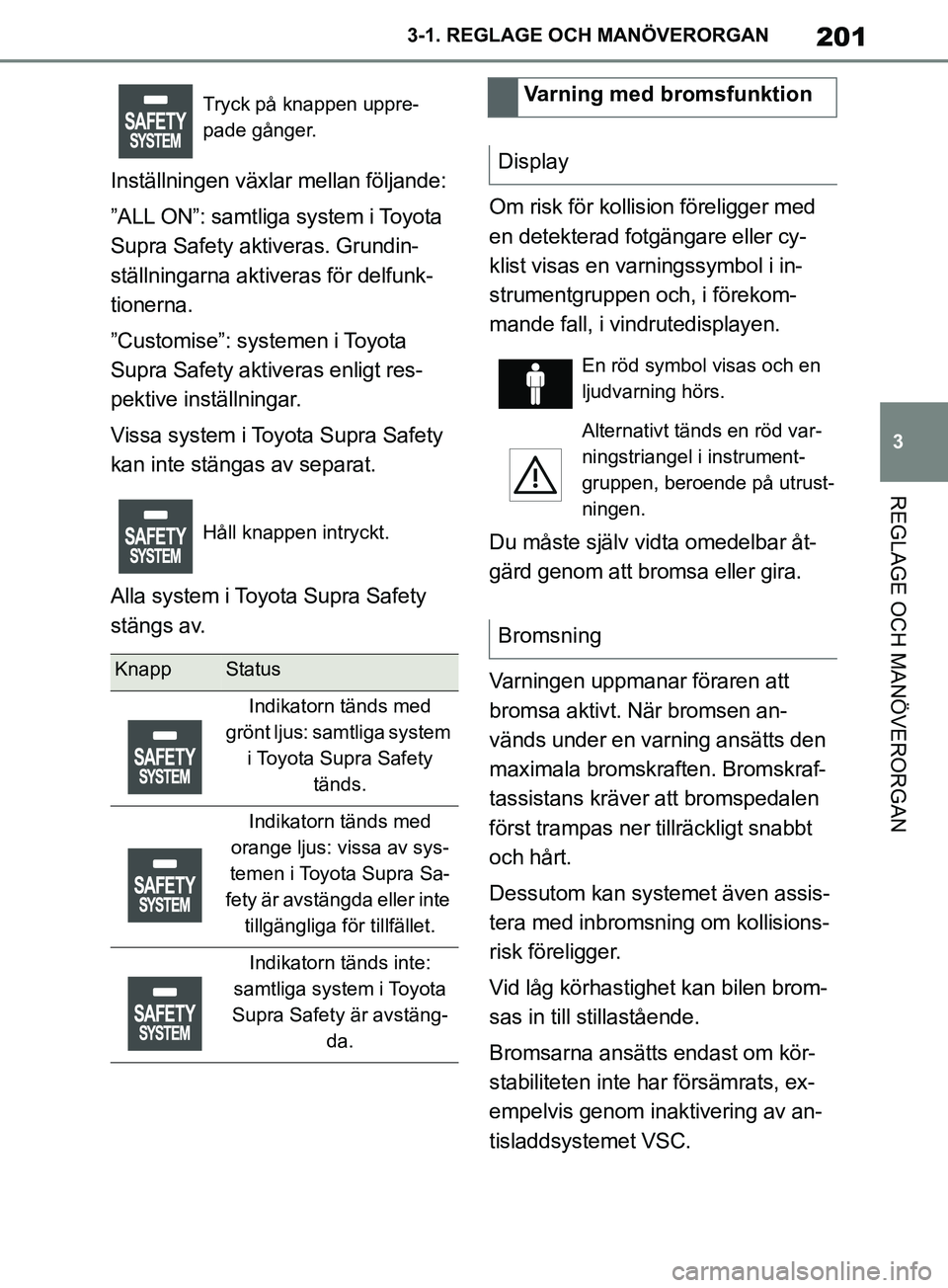

TOYOTA SUPRA 2019 Bruksanvisningar (in Swedish)

201
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Inställningen växlar mellan följande:
”ALL ON”: samtliga system i Toyota
Supra Safety aktiveras. Grundin-
ställningarna aktiveras för delfunk-
tionerna.
”Customise”: systemen i Toyota
Supra Safety aktiveras enligt res-
pektive inställningar.
Vissa system i Toyota Supra Safety
kan inte stängas av separat.
Alla system i Toyota Supra Safety
stängs av. Om risk för kollision föreligger med
en detekterad fotgängare eller cy-
klist visas en varningssymbol i in-
strumentgruppen och, i förekom-
mande fall, i vindrutedisplayen.
Du måste själv vidta omedelbar åt-
gärd genom att bromsa eller gira.
Varningen uppmanar föraren att
bromsa aktivt. När bromsen an-
vänds under en varning ansätts den
maximala bromskraften. Bromskraf-
tassistans kräver att bromspedalen
först trampas ner tillräckligt snabbt
och hårt.
Dessutom kan systemet även assis-
tera med inbromsning om kollisions-
risk föreligger.
Vid låg körhastighet kan bilen brom-
sas in till stillastående.
Bromsarna ansätts endast om kör-
stabiliteten inte har försämrats, ex-
empelvis genom inaktivering av an-
tisladdsystemet VSC.
Tryck på knappen uppre-
pade gånger.
Håll knappen intryckt.
KnappStatus
Indikatorn tänds med
grönt ljus: samtliga system i Toyota Supra Safety tänds.
Indikatorn tänds med
orange ljus: vissa av sys-
temen i Toyota Supra Sa-
fety är avstängda eller inte tillgängliga för tillfället.
Indikatorn tänds inte:
samtliga system i Toyota
Supra Safety är avstäng- da.
Varning med bromsfunktion
Display
En röd symbol visas och en
ljudvarning hörs.
Alternativt tänds en röd var-
ningstriangel i instrument-
gruppen, beroende på utrust-
ningen.
Bromsning
OM99T05SE.book Page 201 Monday, May 6, 2019 4:09 PM

202
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
Inbromsning kan upphöra antingen
genom att gaspedalen trampas ned,
eller genom att ratten vrids aktivt.
Detekteringen av föremål kan vara
begränsad. Ta hänsyn till det be-
gränsade avståndet för detektering
och funktionella begränsningar.
Systemet reagerar på fotgängare
och cyklister om din körhastighet är
under cirka 85 km/tim.
Systemets detekteringsförmåga är
begränsad.
Därför avger systemet
inte alltid var-
ningar eller avger varningar för sent.
Följande detekteras eventuellt inte,
exempelvis:
 Delvis dolda fotgängare. 
Fotgängare som inte detekteras,
t.ex. på grund av synvinkeln eller
konturen.
 Fotgängare som befinner sig ut-
anför detekteringsområdet.
 Fotgängare som är kortare än cir-
ka 80 cm.
Systemets funktion kan vara be-
gränsad i följande situationer, exem-
pelvis:
 I tät dimma, våta väderförhållan-
den eller snö.
 I tvära kurvor.
 Om antisladdsystemen är inakti-
verade, t.ex. VSC OFF.
 Om kamerans synfält eller vindru-
tan framför backspegeln är smut-
sig eller övertäckt.
 Om kameran har blivit överhettad
på grund av stark värme och har
tillfälligt inaktiverats.
 Beroende på utrustningens ver-
sion: om radarsensorerna är
smutsiga eller övertäckta.
 Upp till 10 sekunder efter att mo-
torn startats med start/stop-knap-
pen.
 Under kamerakalibreringen ome-
delbart efter bilens leverans.
 Om bländningseffekten är långva-
rig, t.ex. om solen står lågt.
 I mörker.
Systemets begränsningar
Säkerhetsinformation
VARNING
Systemet reagerar eventuellt inte alls,
eller för sent, felaktigt eller utan
anledning på grund av systemets
begränsningar. Detta kan medföra
risk för olyckor eller skada på egen-
dom.
Läs informationen om systemets
begränsningar och ingrip aktivt om
det behövs.
Övre hastighetsgräns
Detekteringsområde
Funktionsbegränsningar
OM99T05SE.book Page 202 Monday, May 6, 2019 4:09 PM

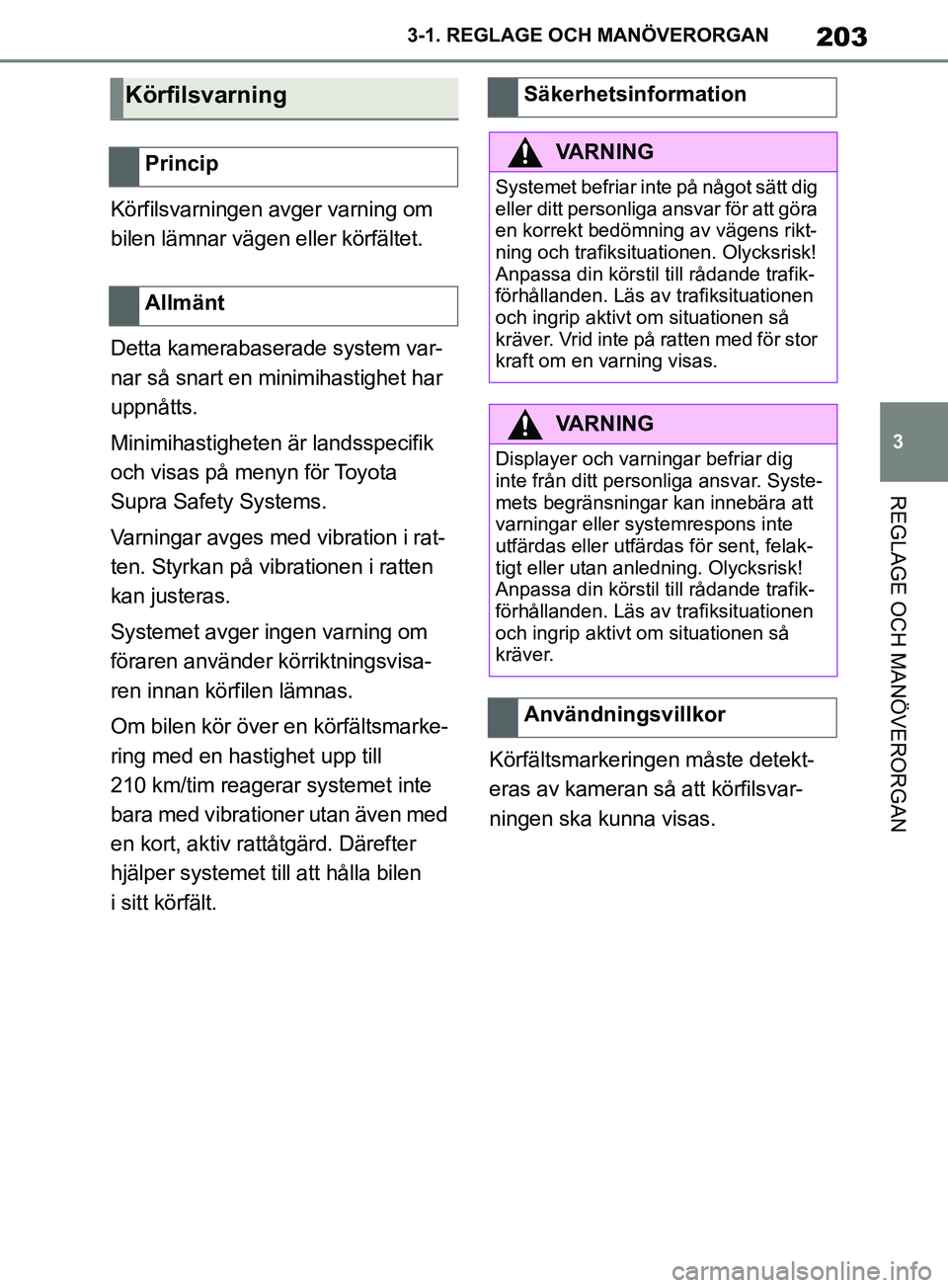

203
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Körfilsvarningen avger varning om
bilen lämnar vägen eller körfältet.
Detta kamerabaserade system var-
nar så snart en minimihastighet har
uppnåtts.
Minimihastigheten är landsspecifik
och visas på menyn för Toyota
Supra Safety Systems.
Varningar avges med vibration i rat-
ten. Styrkan på vibrationen i ratten
kan justeras.
Systemet avger ingen varning om
föraren använder körriktningsvisa-
ren innan körfilen lämnas.
Om bilen kör över en körfältsmarke-
ring med en hastighet upp till
210 km/tim reagerar systemet inte
bara med vibrationer utan även med
en kort, aktiv rattåtgärd. Därefter
hjälper systemet till att hålla bilen
i sitt körfält. Körfältsmarkeringen måste detekt-
eras av kameran så att körfilsvar-
ningen ska kunna visas.
Körfilsvarning
Princip
Allmänt
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
eller ditt personliga ansvar för att göra
en korrekt bedömning av vägens rikt-
ning och trafiksituationen. Olycksrisk!
Anpassa din körstil till rådande trafik-
förhållanden. Läs av trafiksituationen
och ingrip aktivt om situationen så
kräver. Vrid inte på ratten med för stor
kraft om en varning visas.
VARNING
Displayer och varningar befriar dig
inte från ditt personliga ansvar. Syste-
mets begränsningar kan innebära att
varningar eller systemrespons inte
utfärdas eller utfärdas för sent, felak-
tigt eller utan anl
edning. Olycksrisk!
Anpassa din körstil till rådande trafik-
förhållanden. Läs av trafiksituationen
och ingrip aktivt om situationen så
kräver.
Användningsvillkor
OM99T05SE.book Page 203 Monday, May 6, 2019 4:09 PM

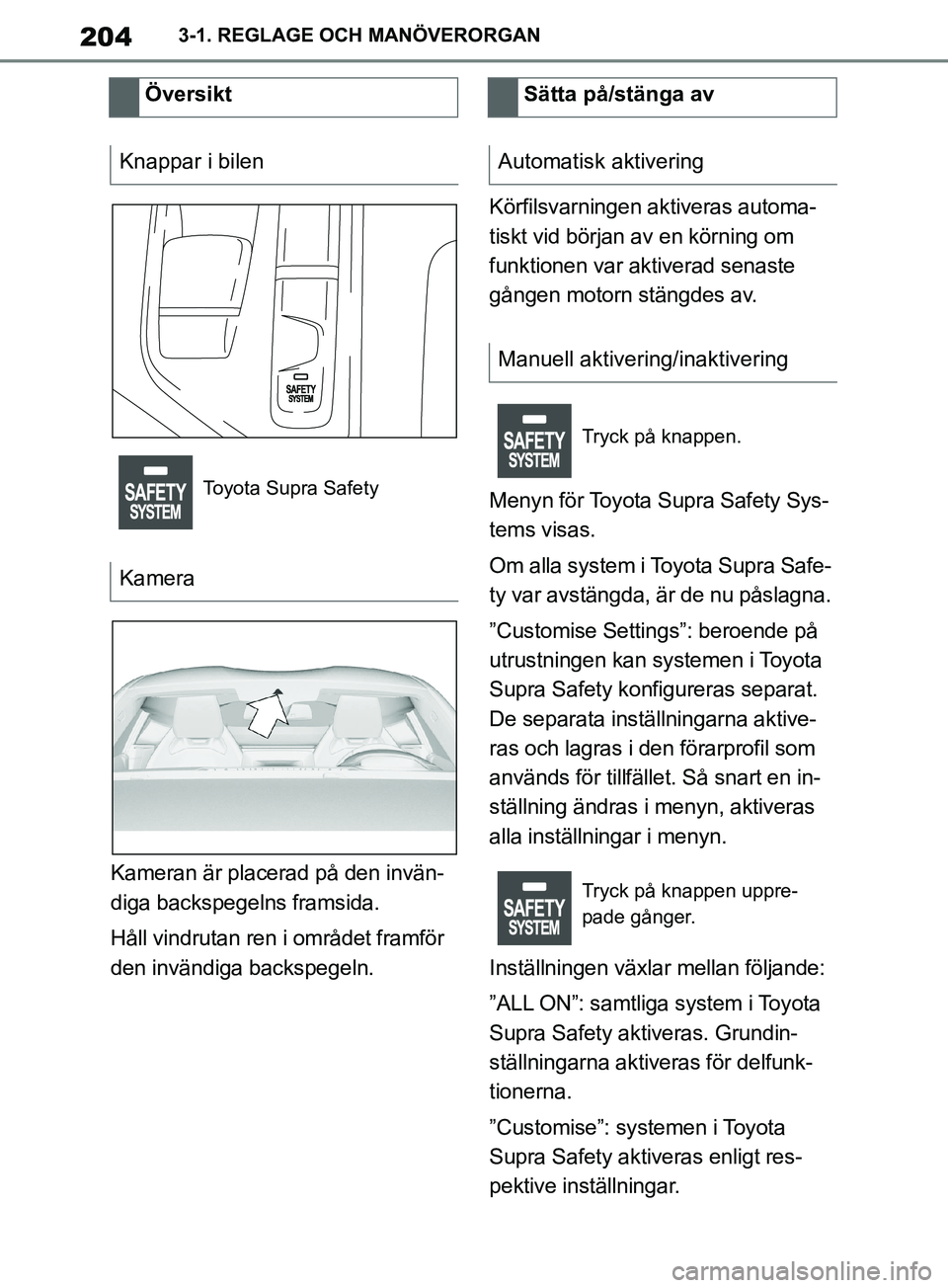

204
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
Kameran är placerad på den invän-
diga backspegelns framsida.
Håll vindrutan ren i området framför
den invändiga backspegeln.
Körfilsvarningen aktiveras automa-
tiskt vid början av en körning om
funktionen var aktiverad senaste
gången motorn stängdes av.
Menyn för Toyota Supra Safety Sys-
tems visas.
Om alla system i Toyota Supra Safe-
ty var avstängda, är de nu påslagna.
”Customise Settings”: beroende på
utrustningen kan systemen i Toyota
Supra Safety konfigureras separat.
De separata inställningarna aktive-
ras och lagras i den förarprofil som
används för tillfället. Så snart en in-
ställning ändras i menyn, aktiveras
alla inställningar i menyn.
Inställningen växlar mellan följande:
”ALL ON”: samtliga system i Toyota
Supra Safety aktiveras. Grundin-
ställningarna aktiveras för delfunk-
tionerna.
”Customise”: systemen i Toyota
Supra Safety aktiveras enligt res-
pektive inställningar.
Översikt
Knappar i bilen
Toyota Supra Safety
Kamera
Sätta på/stänga av
Automatisk aktivering
Manuell aktivering/inaktivering
Tryck på knappen.
Tryck på knappen uppre-
pade gånger.
OM99T05SE.book Page 204 Monday, May 6, 2019 4:09 PM

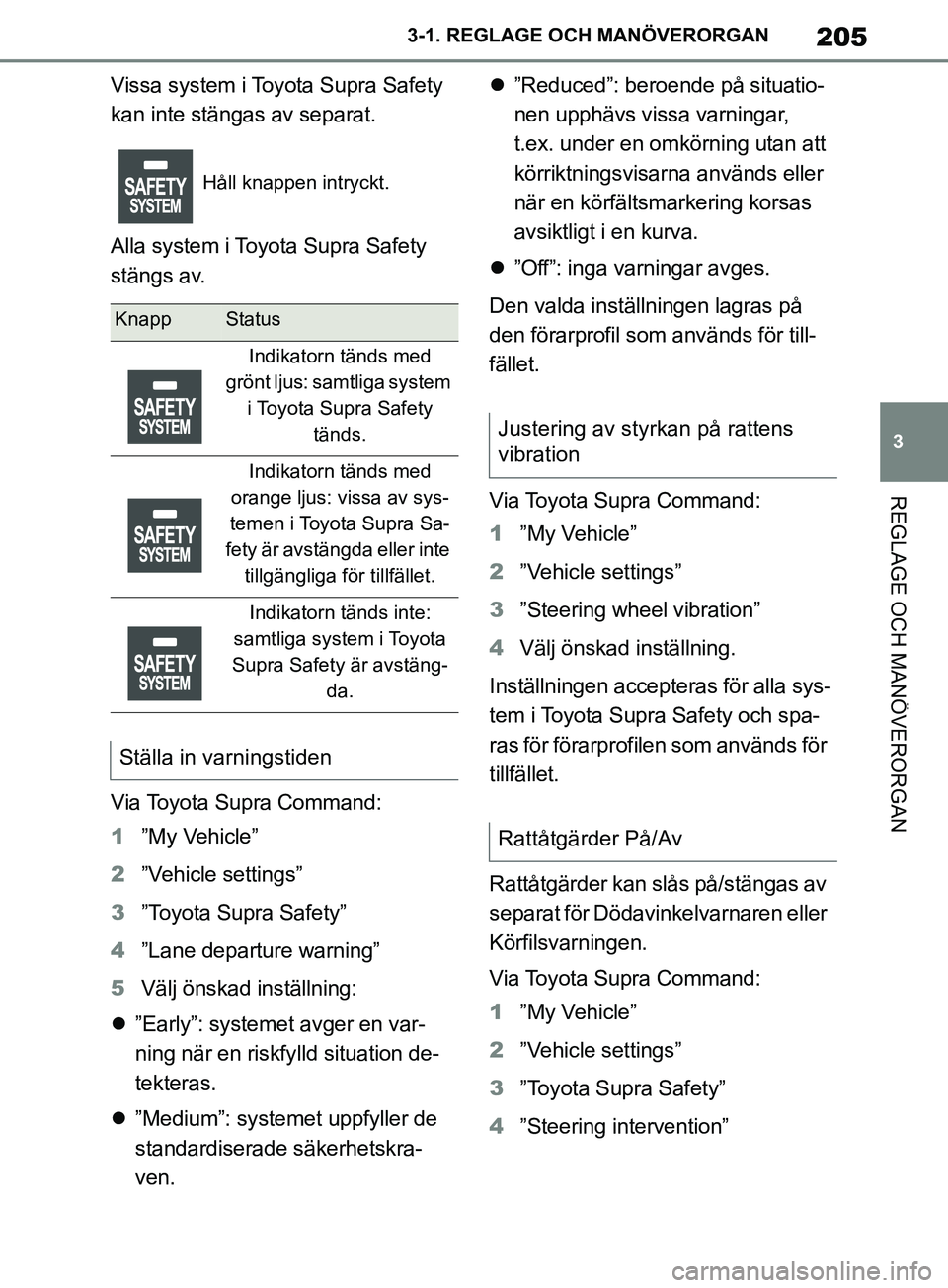

205
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Vissa system i Toyota Supra Safety
kan inte stängas av separat.
Alla system i Toyota Supra Safety
stängs av.
Via Toyota Supra Command:
1”My Vehicle”
2 ”Vehicle settings”
3 ”Toyota Supra Safety”
4 ”Lane departure warning”
5 Välj önskad inställning:
 ”Early”: systemet avger en var-
ning när en riskfylld situation de-
tekteras.
 ”Medium”: systemet uppfyller de
standardiserade säkerhetskra-
ven. 
”Reduced”: beroende på situatio-
nen upphävs vissa varningar,
t.ex. under en omkörning utan att
körriktningsvisarna används eller
när en körfältsmarkering korsas
avsiktligt i en kurva.
 ”Off”: inga varningar avges.
Den valda inställningen lagras på
den förarprofil som används för till-
fället.
Via Toyota Supra Command:
1 ”My Vehicle”
2 ”Vehicle settings”
3 ”Steering wheel vibration”
4 Välj önskad inställning.
Inställningen accepteras för alla sys-
tem i Toyota Supra Safety och spa-
ras för förarprofilen som används för
tillfället.
Rattåtgärder kan slås på/stängas av
separat för Dödavinkelvarnaren eller
Körfilsvarningen.
Via Toyota Supra Command:
1 ”My Vehicle”
2 ”Vehicle settings”
3 ”Toyota Supra Safety”
4 ”Steering intervention”
Håll knappen intryckt.
KnappStatus
Indikatorn tänds med
grönt ljus: samtliga system i Toyota Supra Safety tänds.
Indikatorn tänds med
orange ljus: vissa av sys-
temen i Toyota Supra Sa-
fety är avstängda eller inte tillgängliga för tillfället.
Indikatorn tänds inte:
samtliga system i Toyota
Supra Safety är avstäng- da.
Ställa in va rningstiden
Justering av styrkan på rattens
vibration
Rattåtgärder På/Av
OM99T05SE.book Page 205 Monday, May 6, 2019 4:09 PM

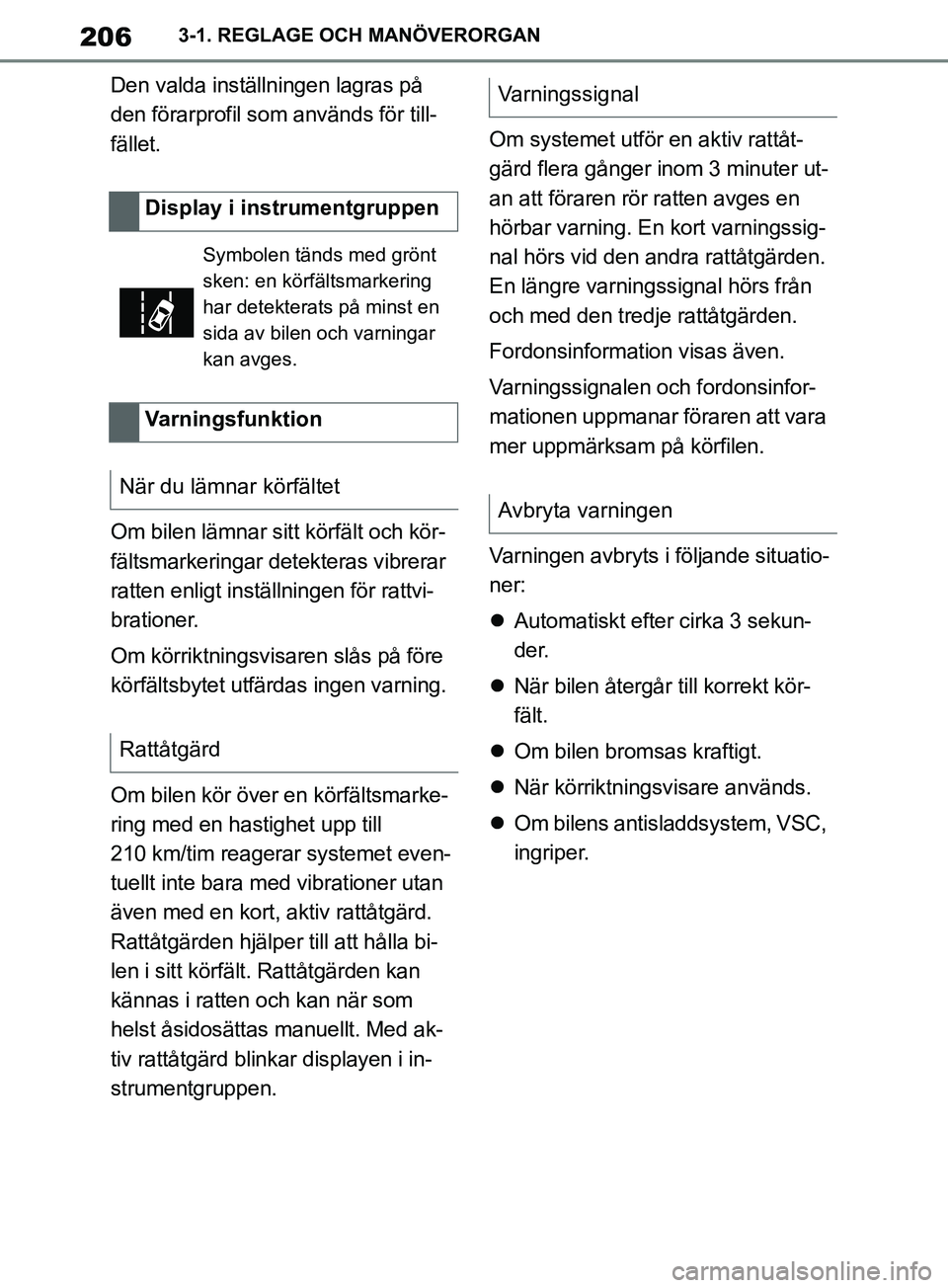

206
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
Den valda inställningen lagras på
den förarprofil som används för till-
fället.
Om bilen lämnar sitt körfält och kör-
fältsmarkeringar detekteras vibrerar
ratten enligt inställningen för rattvi-
brationer.
Om körriktningsvisaren slås på före
körfältsbytet utfärdas ingen varning.
Om bilen kör över en körfältsmarke-
ring med en hastighet upp till
210 km/tim reagerar systemet even-
tuellt inte bara med vibrationer utan
även med en kort, aktiv rattåtgärd.
Rattåtgärden hjälper till att hålla bi-
len i sitt körfält. Rattåtgärden kan
kännas i ratten och kan när som
helst åsidosättas manuellt. Med ak-
tiv rattåtgärd blinkar displayen i in-
strumentgruppen.
Om systemet utför en aktiv rattåt-
gärd flera gånger inom 3 minuter ut-
an att föraren rör ratten avges en
hörbar varning. En kort varningssig-
nal hörs vid den andra rattåtgärden.
En längre varningssignal hörs från
och med den tredje rattåtgärden.
Fordonsinformation visas även.
Varningssignalen och fordonsinfor-
mationen uppmanar föraren att vara
mer uppmärksam på körfilen.
Varningen avbryts i följande situatio-
ner:

Automatiskt efter cirka 3 sekun-
der.
 När bilen återgår till korrekt kör-
fält.
 Om bilen bromsas kraftigt.
 När körriktningsvisare används.
 Om bilens antisla ddsystem, VSC,
ingriper.
Display i instrumentgruppen
Symbolen tänds med grönt
sken: en körfältsmarkering
har detekterats på minst en
sida av bilen och varningar
kan avges.
Varningsfunktion
När du lämnar körfältet
Rattåtgärd
Varningssignal
Avbryta varningen
OM99T05SE.book Page 206 Monday, May 6, 2019 4:09 PM

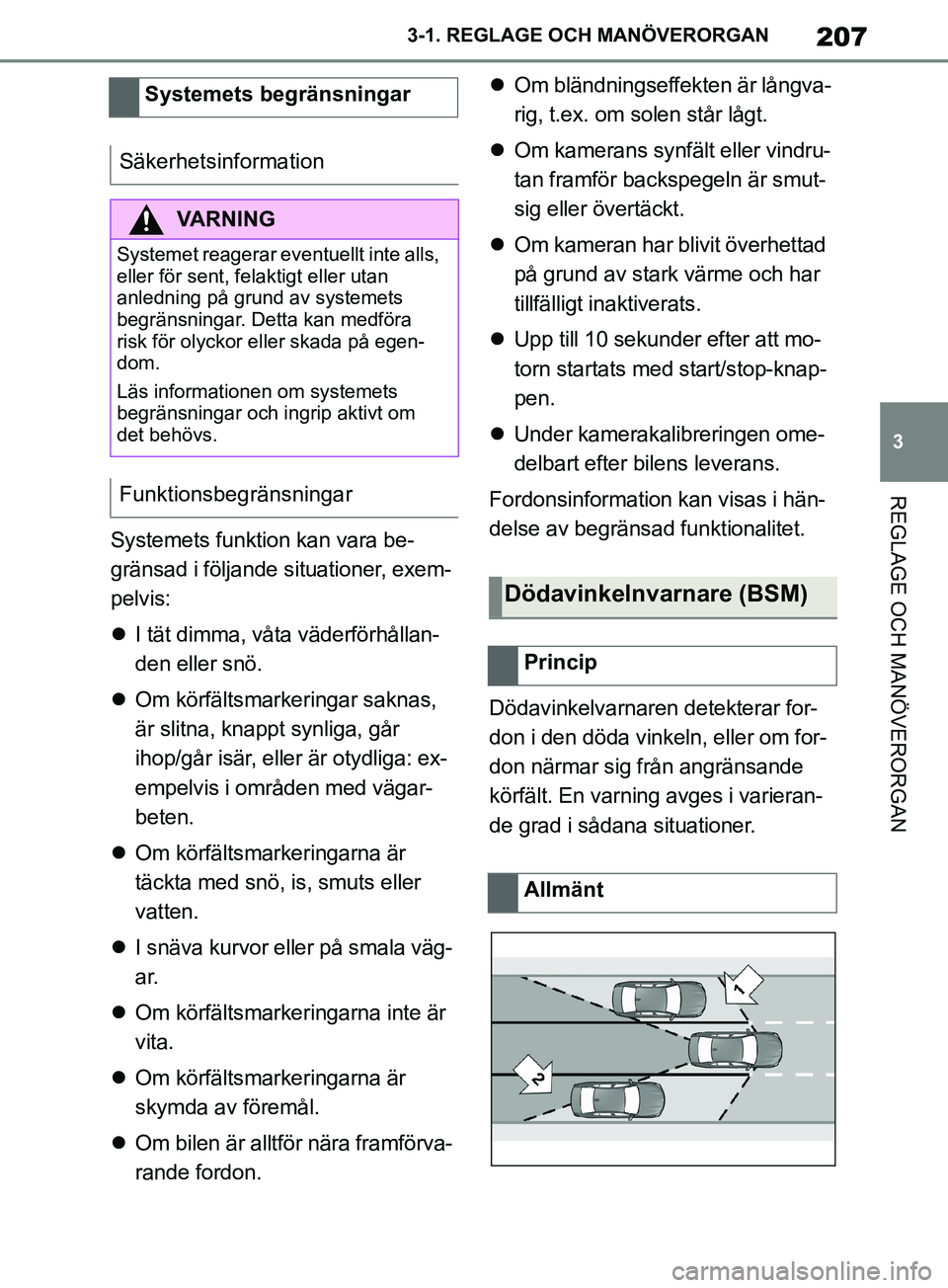

207
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Systemets funktion kan vara be-
gränsad i följande situationer, exem-
pelvis:
I tät dimma, våta väderförhållan-
den eller snö.
 Om körfältsmarkeringar saknas,
är slitna, knappt synliga, går
ihop/går isär, eller är otydliga: ex-
empelvis i områden med vägar-
beten.
 Om körfältsmarkeringarna är
täckta med snö, is, smuts eller
vatten.
 I snäva kurvor eller på smala väg-
a r.
 Om körfältsmarkeringarna inte är
vita.
 Om körfältsmarkeringarna är
skymda av föremål.
 Om bilen är alltför nära framförva-
rande fordon. 
Om bländningseffekten är långva-
rig, t.ex. om solen står lågt.
 Om kamerans synfält eller vindru-
tan framför backspegeln är smut-
sig eller övertäckt.
 Om kameran har blivit överhettad
på grund av stark värme och har
tillfälligt inaktiverats.
 Upp till 10 sekunder efter att mo-
torn startats med start/stop-knap-
pen.
 Under kamerakalibreringen ome-
delbart efter bilens leverans.
Fordonsinformation kan visas i hän-
delse av begränsad funktionalitet.
Dödavinkelvarnaren detekterar for-
don i den döda vinkeln, eller om for-
don närmar sig från angränsande
körfält. En varning avges i varieran-
de grad i sådana situationer.
Systemets begränsningar
Säkerhetsinformation
VARNING
Systemet reagerar eventuellt inte alls,
eller för sent, felaktigt eller utan
anledning på grund av systemets
begränsningar. Detta kan medföra
risk för olyckor eller skada på egen-
dom.
Läs informationen om systemets
begränsningar och ingrip aktivt om
det behövs.
Funktionsbegränsningar
Dödavinkelnvarnare (BSM)
Princip
Allmänt
OM99T05SE.book Page 207 Monday, May 6, 2019 4:09 PM

208
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
Från och med en minimihastighet
övervakar två radarsensorer i bakre
stötfångaren området bekom och
bredvid bilen.
Minimihastigheten visas på menyn
för Toyota Supra Safety Systems.
Systemet indikerar när det finns for-
don i den döda vinkeln, pil
1, eller
som närmar sig bakifrån i ett närlig-
gande körfält, pil 2.
Lampan i backspegeln tänds med
dämpat sken.
Systemet ger varning i ovanstående
situationer innan du byter fil och indi-
kerar med körriktningsvisare,
Lampan i backspegeln blinkar och
ratten vibrerar.
Radarsensorerna är placerade i ba-
kre stötfångaren.
Håll stötfångarna rena och oblocke-
rade på ytorna kring radarsensorer-
na.
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
eller ditt personliga ansvar för att göra
en korrekt bedömning av siktförhål-
landen och trafiksituationen. Olycks-
risk! Anpassa din körstil till rådande
trafikförhållanden. Läs av trafiksitua-
tionen och ingrip aktivt om situationen
så kräver.
VARNING
Displayer och varningar befriar dig
inte från ditt personliga ansvar. Syste-
mets begränsningar kan innebära att
varningar eller systemrespons inte
utfärdas eller utfärdas för sent, felak-
tigt eller utan anledning. Det finns risk
för olyckor. Anpassa din körstil till
rådande trafikförhållanden. Läs av
trafiksituationen och ingrip aktivt om
situationen så kräver.
Översikt
Knappar i bilen
Toyota Supra Safety
Radarsensor
OM99T05SE.book Page 208 Monday, May 6, 2019 4:09 PM

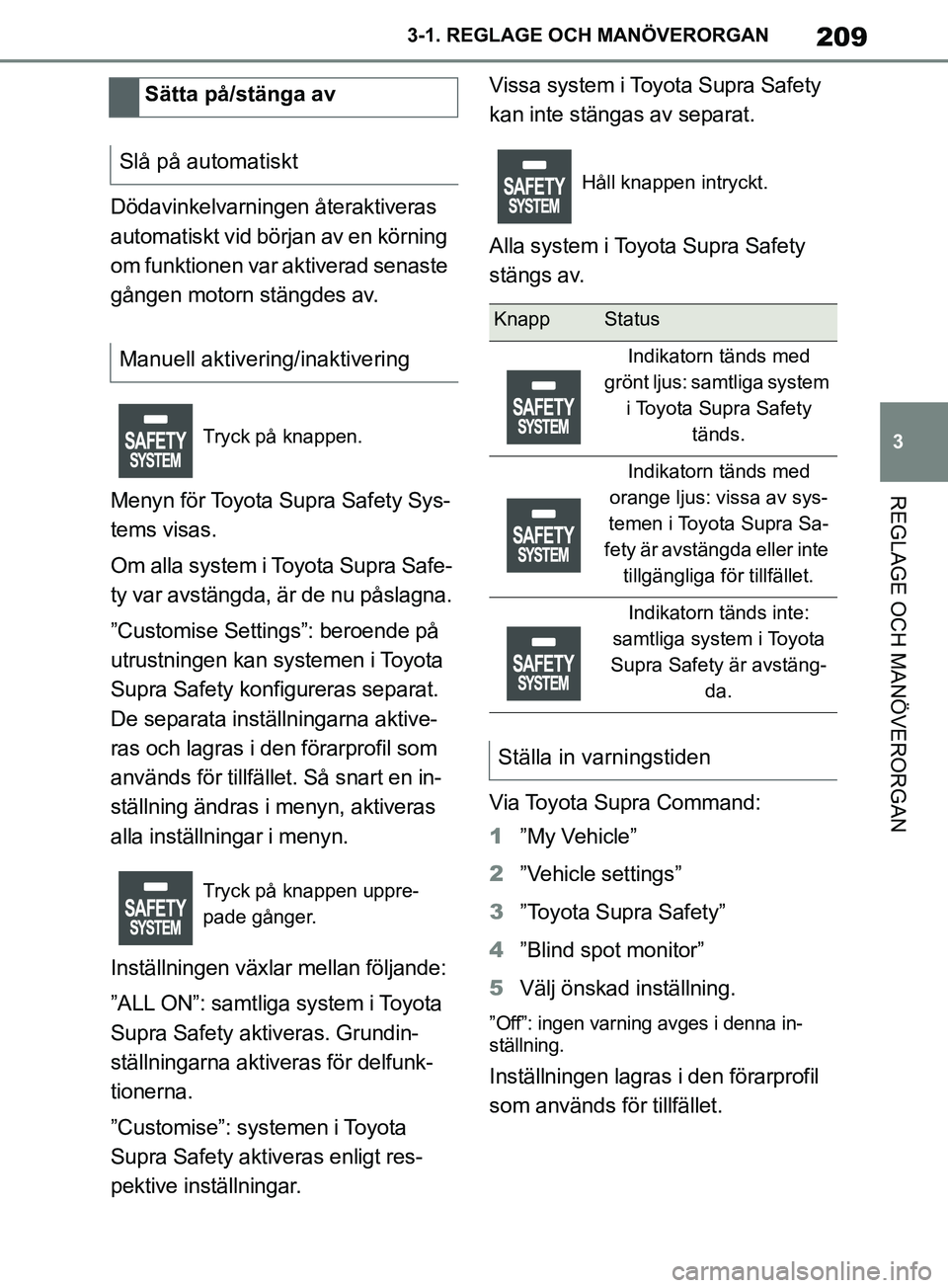

209
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Dödavinkelvarningen återaktiveras
automatiskt vid början av en körning
om funktionen var aktiverad senaste
gången motorn stängdes av.
Menyn för Toyota Supra Safety Sys-
tems visas.
Om alla system i Toyota Supra Safe-
ty var avstängda, är de nu påslagna.
”Customise Settings”: beroende på
utrustningen kan systemen i Toyota
Supra Safety konfigureras separat.
De separata inställningarna aktive-
ras och lagras i den förarprofil som
används för tillfället. Så snart en in-
ställning ändras i menyn, aktiveras
alla inställningar i menyn.
Inställningen växlar mellan följande:
”ALL ON”: samtliga system i Toyota
Supra Safety aktiveras. Grundin-
ställningarna aktiveras för delfunk-
tionerna.
”Customise”: systemen i Toyota
Supra Safety aktiveras enligt res-
pektive inställningar. Vissa system i Toyota Supra Safety
kan inte stängas av separat.
Alla system i Toyota Supra Safety
stängs av.
Via Toyota Supra Command:
1
”My Vehicle”
2 ”Vehicle settings”
3 ”Toyota Supra Safety”
4 ”Blind spot monitor”
5 Välj önskad inställning.
”Off”: ingen varning avges i denna in-
ställning.
Inställningen lagras i den förarprofil
som används för tillfället.
Sätta på/stänga av
Slå på automatiskt
Manuell aktivering/inaktivering
Tryck på knappen.
Tryck på knappen uppre-
pade gånger.
Håll knappen intryckt.
KnappStatus
Indikatorn tänds med
grönt ljus: samtliga system i Toyota Supra Safety tänds.
Indikatorn tänds med
orange ljus: vissa av sys-
temen i Toyota Supra Sa-
fety är avstängda eller inte tillgängliga för tillfället.
Indikatorn tänds inte:
samtliga system i Toyota
Supra Safety är avstäng- da.
Ställa in varningstiden
OM99T05SE.book Page 209 Monday, May 6, 2019 4:09 PM

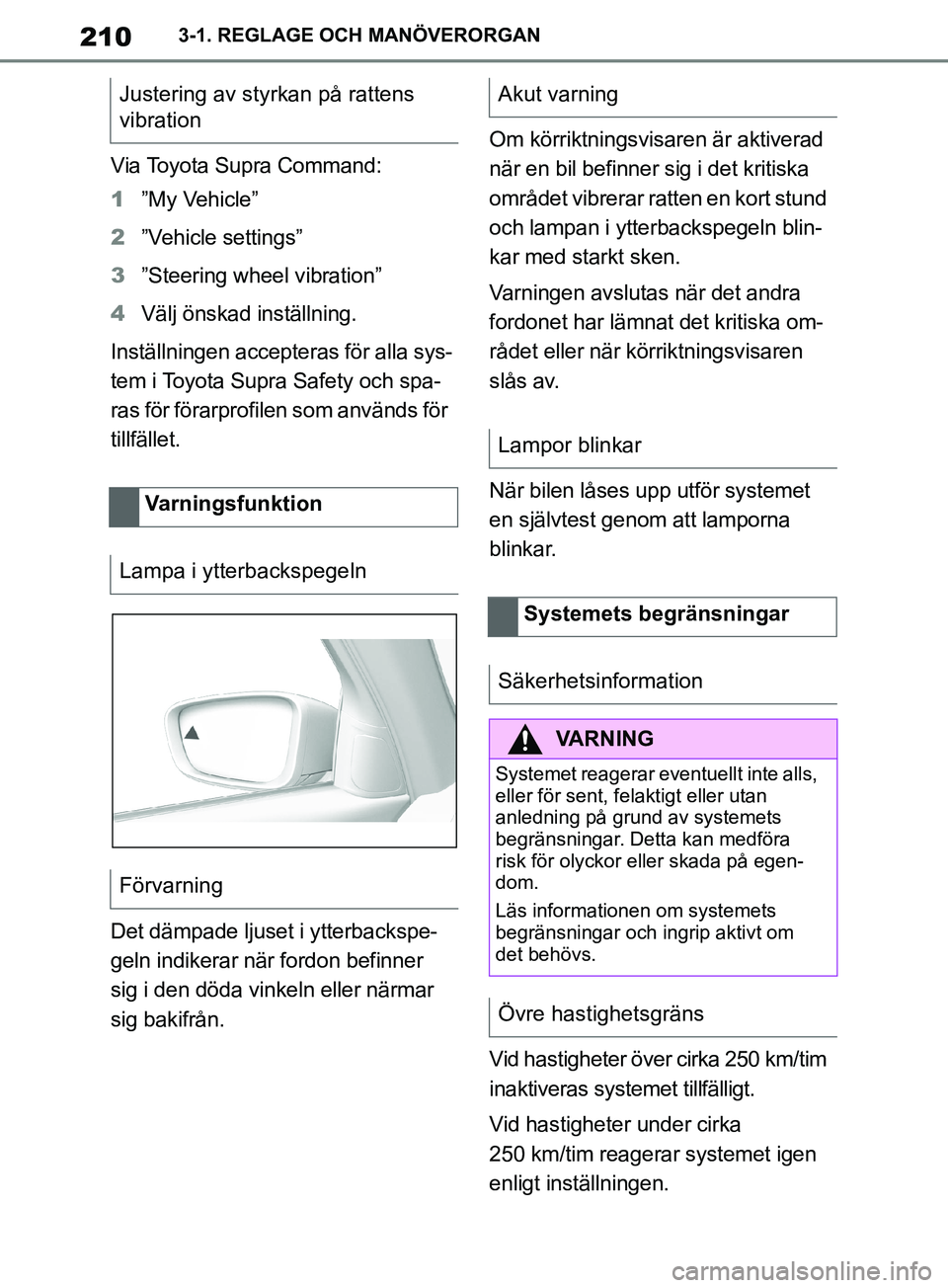

210
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
Via Toyota Supra Command:
1
”My Vehicle”
2 ”Vehicle settings”
3 ”Steering wheel vibration”
4 Välj önskad inställning.
Inställningen accepteras för alla sys-
tem i Toyota Supra Safety och spa-
ras för förarprofilen som används för
tillfället.
Det dämpade ljuset i ytterbackspe-
geln indikerar när fordon befinner
sig i den döda vinkeln eller närmar
sig bakifrån. Om körriktningsvisaren är aktiverad
när en bil befinner sig i det kritiska
området vibrerar ratten en kort stund
och lampan i ytterbackspegeln blin-
kar med starkt sken.
Varningen avslutas när det andra
fordonet har lämnat det kritiska om-
rådet eller när körriktningsvisaren
slås av.
När bilen låses upp utför systemet
en självtest genom att lamporna
blinkar.
Vid hastigheter över cirka 250 km/tim
inaktiveras systemet tillfälligt.
Vid hastigheter under cirka
250 km/tim reagerar systemet igen
enligt inställningen.
Justering av styrkan på rattens
vibration
Varningsfunktion
Lampa i ytterbackspegeln
Förvarning
Akut varning
Lampor blinkar
Systemets begränsningar
Säkerhetsinformation
VARNING
Systemet reagerar eventuellt inte alls,
eller för sent, felaktigt eller utan
anledning på grund av systemets
begränsningar. Detta kan medföra
risk för olyckor eller skada på egen-
dom.
Läs informationen om systemets
begränsningar och ingrip aktivt om
det behövs.
Övre hastighetsgräns
OM99T05SE.book Page 210 Monday, May 6, 2019 4:09 PM
