Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN

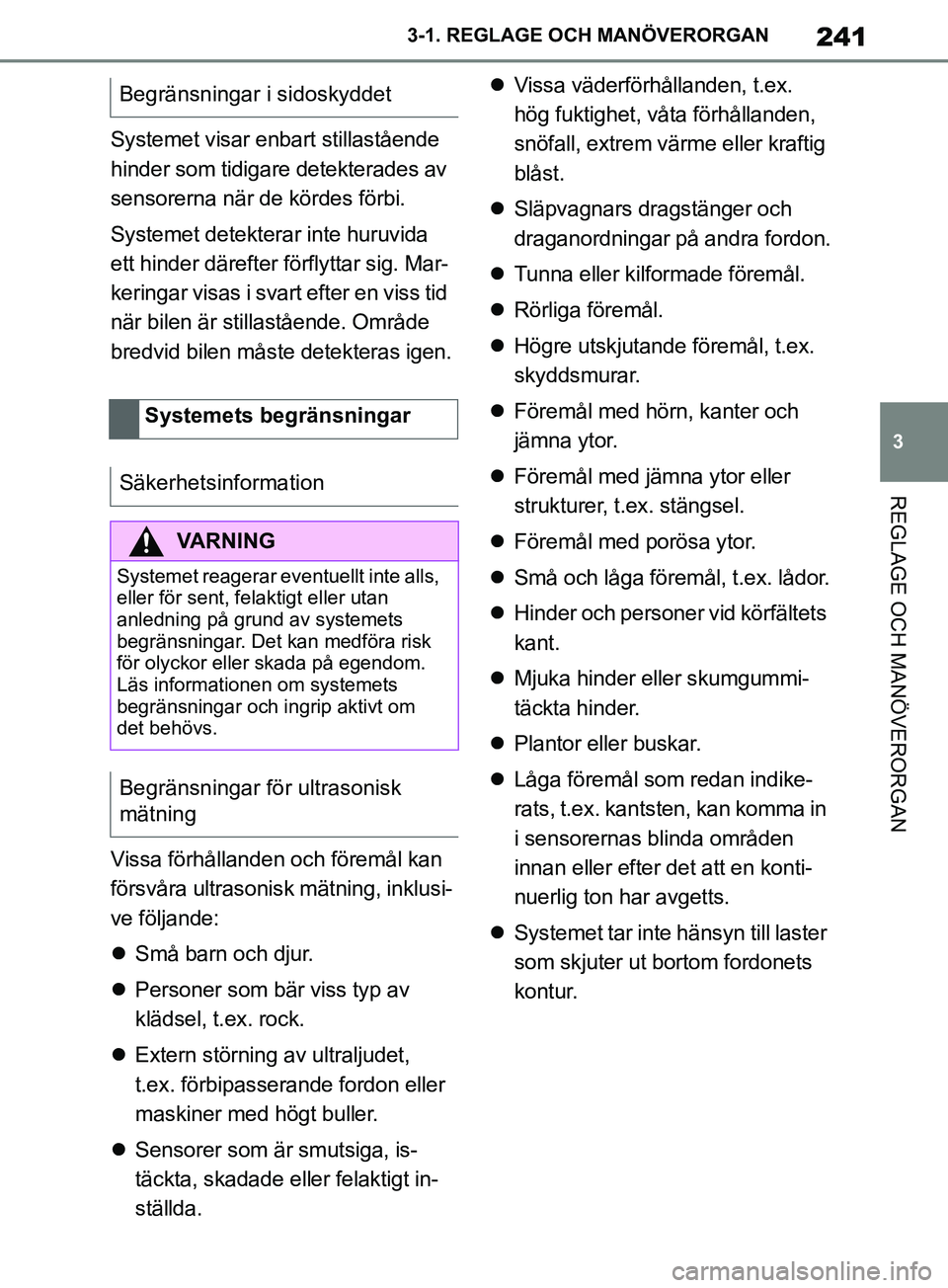

Systemet visar enbart stillastående
hinder som tidigare detekterades av
sensorerna när de kördes förbi.
Systemet detekterar inte huruvida
ett hinder därefter fö rflyttar sig. Mar-
keringar visas i svart efter en viss tid
när bilen är stillastående. Område
bredvid bilen måste detekteras igen.
Vissa förhållanden och föremål kan
försvåra ultrasonisk mätning, inklusi-
ve följande:
 Små barn och djur.
 Personer som bär viss typ av
klädsel, t.ex. rock.
 Extern störning av ultraljudet,
t.ex. förbipasserande fordon eller
maskiner med högt buller.
 Sensorer som är smutsiga, is-
täckta, skadade eller felaktigt in-
ställda. 
Vissa väderförhållanden, t.ex.
hög fuktighet, våta förhållanden,
snöfall, extrem vä rme eller kraftig
blåst.
 Släpvagnars dragstänger och
draganordningar på andra fordon.
 Tunna eller kilformade föremål.
 Rörliga föremål.
 Högre utskjutande föremål, t.ex.
skyddsmurar.
 Föremål med hörn, kanter och
jämna ytor.
 Föremål med jämna ytor eller
strukturer, t.ex. stängsel.
 Föremål med porösa ytor.
 Små och låga föremål, t.ex. lådor.
 Hinder och personer vid körfältets
kant.
 Mjuka hinder eller skumgummi-
täckta hinder.
 Plantor eller buskar.
 Låga föremål som redan indike-
rats, t.ex. kantsten, kan komma in
i sensorernas blinda områden
innan eller efter det att en konti-
nuerlig ton har avgetts.
 Systemet tar inte hänsyn till laster
som skjuter ut bortom fordonets
kontur.
Begränsningar i sidoskyddet
Systemets begränsningar
Säkerhetsinformation
VARNING
Systemet reagerar eventuellt inte alls,
eller för sent, felaktigt eller utan
anledning på grund av systemets
begränsningar. Det kan medföra risk
för olyckor eller skada på egendom.
Läs informationen om systemets
begränsningar och ingrip aktivt om
det behövs.
Begränsningar för ultrasonisk
mätning
OM99T05SE.book Page 241 Monday, May 6, 2019 4:09 PM

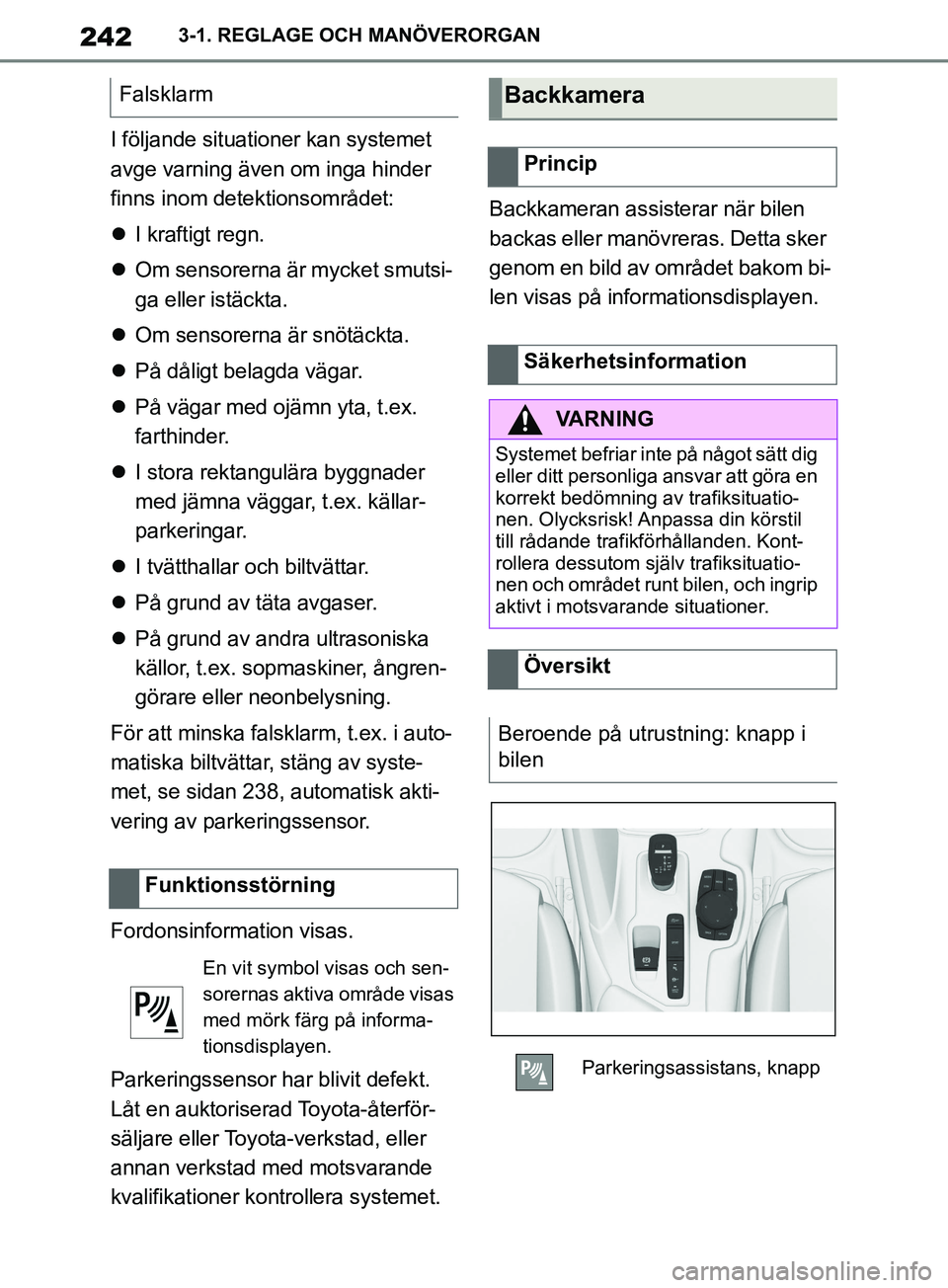

242
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
I följande situationer kan systemet
avge varning även om inga hinder
finns inom detektionsområdet:

I kraftigt regn.
 Om sensorerna är mycket smutsi-
ga eller istäckta.
 Om sensorerna är snötäckta.
 På dåligt belagda vägar.
 På vägar med ojämn yta, t.ex.
farthinder.
 I stora rektangulära byggnader
med jämna väggar, t.ex. källar-
parkeringar.
 I tvätthallar och biltvättar.
 På grund av täta avgaser.
 På grund av andra ultrasoniska
källor, t.ex. sopmaskiner, ångren-
görare eller neonbelysning.
För att minska falsklarm, t.ex. i auto-
matiska biltvättar, stäng av syste-
met, se sidan 238, automatisk akti-
vering av parkeringssensor.
Fordonsinformation visas.
Parkeringssensor har blivit defekt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera systemet. Backkameran assisterar när bilen
backas eller manövreras. Detta sker
genom en bild av området bakom bi-
len visas på informationsdisplayen.
Falsklarm
Funktionsstörning
En vit symbol visas och sen-
sorernas aktiva område visas
med mörk färg på informa-
tionsdisplayen.
Backkamera
Princip
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
eller ditt personliga ansvar att göra en
korrekt bedömning av trafiksituatio-
nen. Olycksrisk! Anpassa din körstil
till rådande trafikförhållanden. Kont-
rollera dessutom själv trafiksituatio-
nen och området runt bilen, och ingrip
aktivt i motsvarande situationer.
Översikt
Beroende på utrustning: knapp i
bilen
Parkeringsassistans, knapp
OM99T05SE.book Page 242 Monday, May 6, 2019 4:09 PM

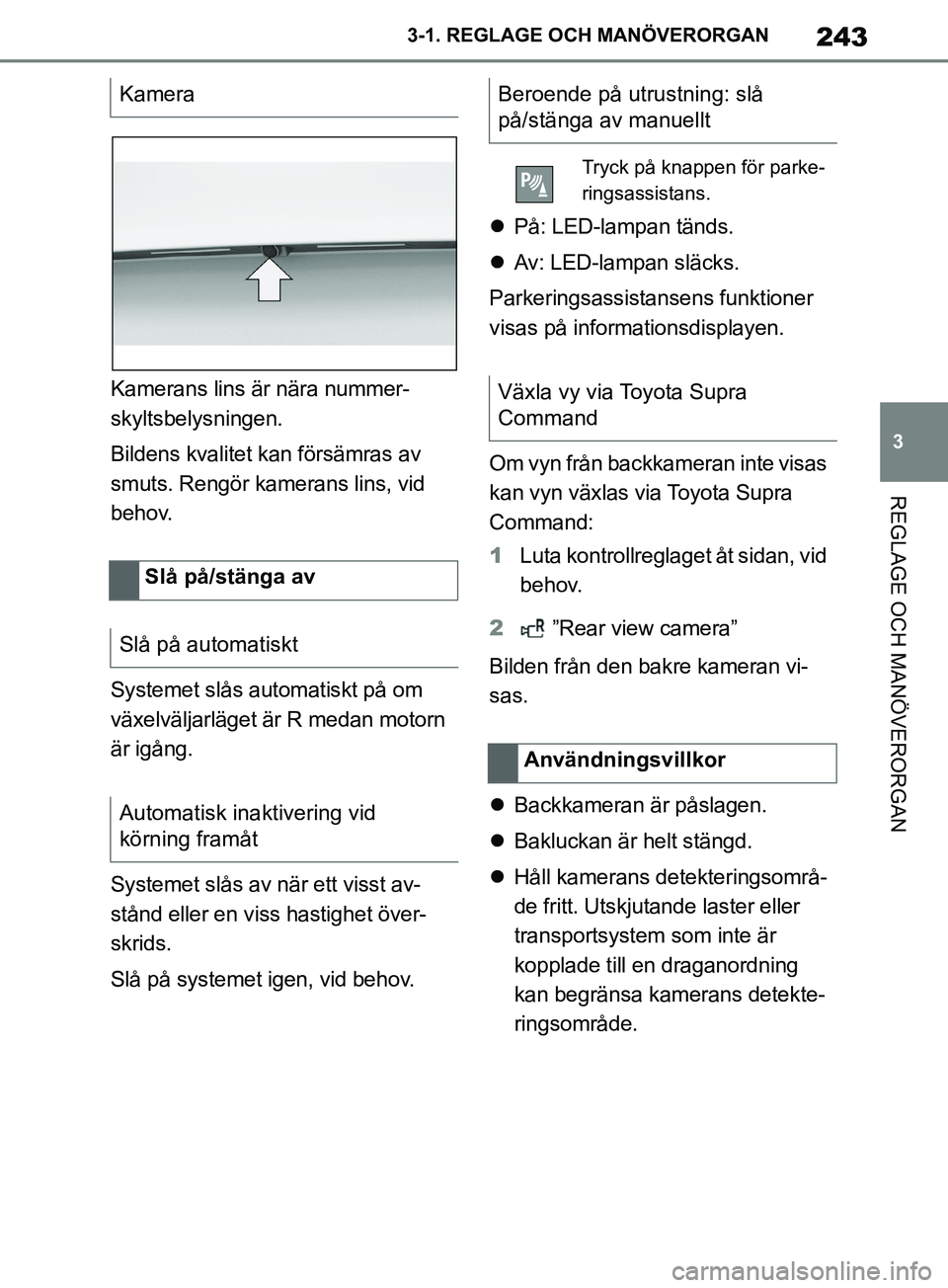

243
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Kamerans lins är nära nummer-
skyltsbelysningen.
Bildens kvalitet kan försämras av
smuts. Rengör kamerans lins, vid
behov.
Systemet slås automatiskt på om
växelväljarläget är R medan motorn
är igång.
Systemet slås av när ett visst av-
stånd eller en viss hastighet över-
skrids.
Slå på systemet igen, vid behov. 
På: LED-lampan tänds.
 Av: LED-lampan släcks.
Parkeringsassist ansens funktioner
visas på informationsdisplayen.
Om vyn från backkameran inte visas
kan vyn växlas via Toyota Supra
Command:
1 Luta kontrollreglaget åt sidan, vid
behov.
2 ”Rear view camera”
Bilden från den bakre kameran vi-
sas.
 Backkameran är påslagen.
 Bakluckan är helt stängd.
 Håll kamerans detekteringsområ-
de fritt. Utskjutande laster eller
transportsystem som inte är
kopplade till en draganordning
kan begränsa kamerans detekte-
ringsområde.
Kamera
Slå på/stänga av
Slå på automatiskt
Automatisk inaktivering vid
körning framåt
Beroende på utrustning: slå
på/stänga av manuellt
Tryck på knappen för parke-
ringsassistans.
Växla vy via Toyota Supra
Command
Användningsvillkor
OM99T05SE.book Page 243 Monday, May 6, 2019 4:09 PM

244
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN

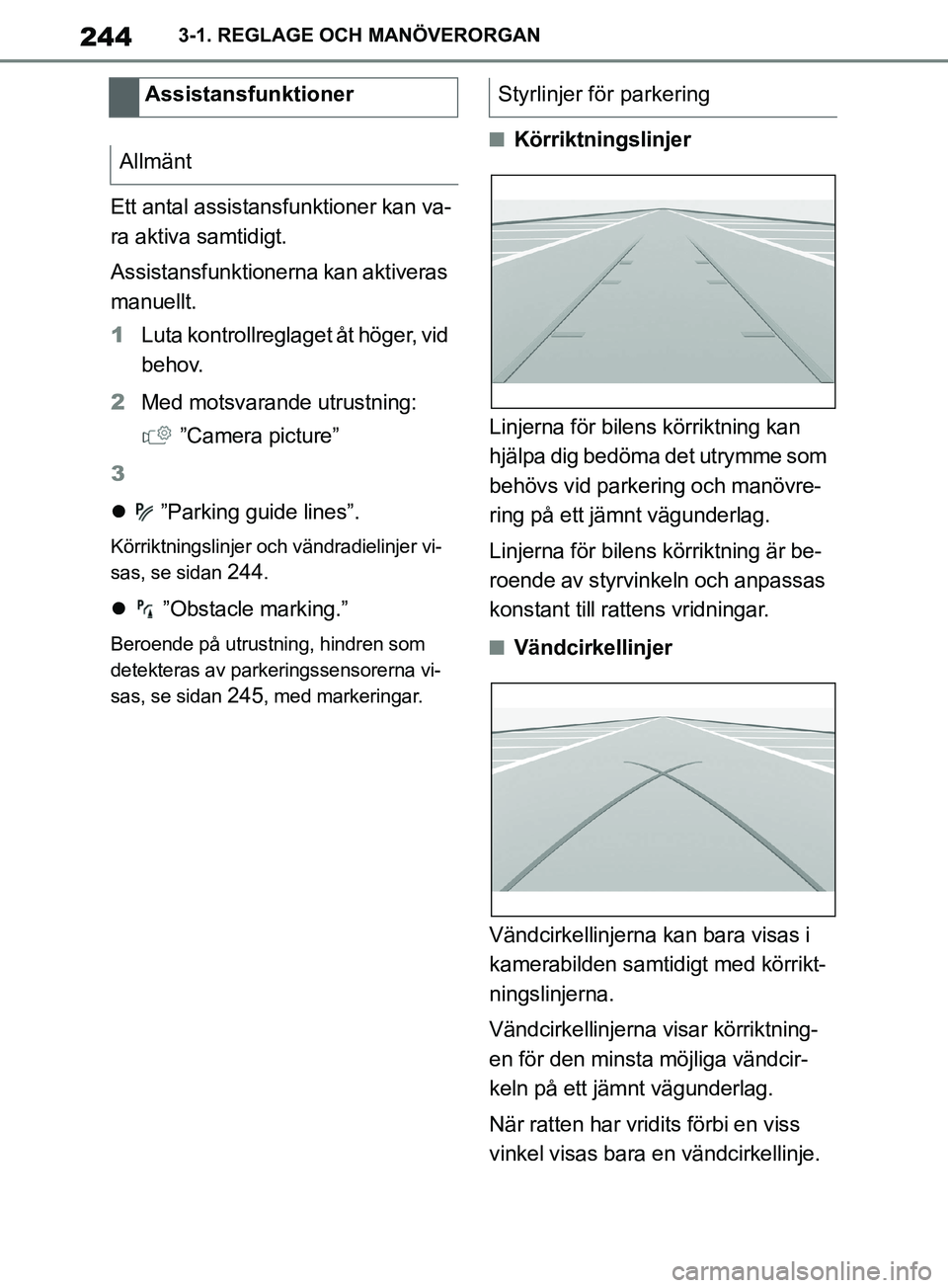

Ett antal assistans
funktioner kan va-
ra aktiva samtidigt.
Assistansfunktioner na kan aktiveras
manuellt.
1 Luta kontrollreglaget åt höger, vid
behov.
2 Med motsvarande utrustning:
”Camera picture”
3
 ”Parking guide lines”.
Körriktningslinjer och vändradielinjer vi-
sas, se sidan
244.
 ”Obstacle marking.”
Beroende på utrustning, hindren som
detekteras av parke ringssensorerna vi-
sas, se sidan
245, med markeringar.
nKörriktningslinjer
Linjerna för bilens körriktning kan
hjälpa dig bedöma det utrymme som
behövs vid parkering och manövre-
ring på ett jämnt vägunderlag.
Linjerna för bilens körriktning är be-
roende av styrvinkeln och anpassas
konstant till rattens vridningar.
nVändcirkellinjer
Vändcirkellinjerna kan bara visas i
kamerabilden samtidigt med körrikt-
ningslinjerna.
Vändcirkellinjerna visar körriktning-
en för den minsta möjliga vändcir-
keln på ett jämnt vägunderlag.
När ratten har vridits förbi en viss
vinkel visas bara en vändcirkellinje.
Assistansfunktioner
Allmänt
Styrlinjer för parkering
OM99T05SE.book Page 244 Monday, May 6, 2019 4:09 PM

245
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN

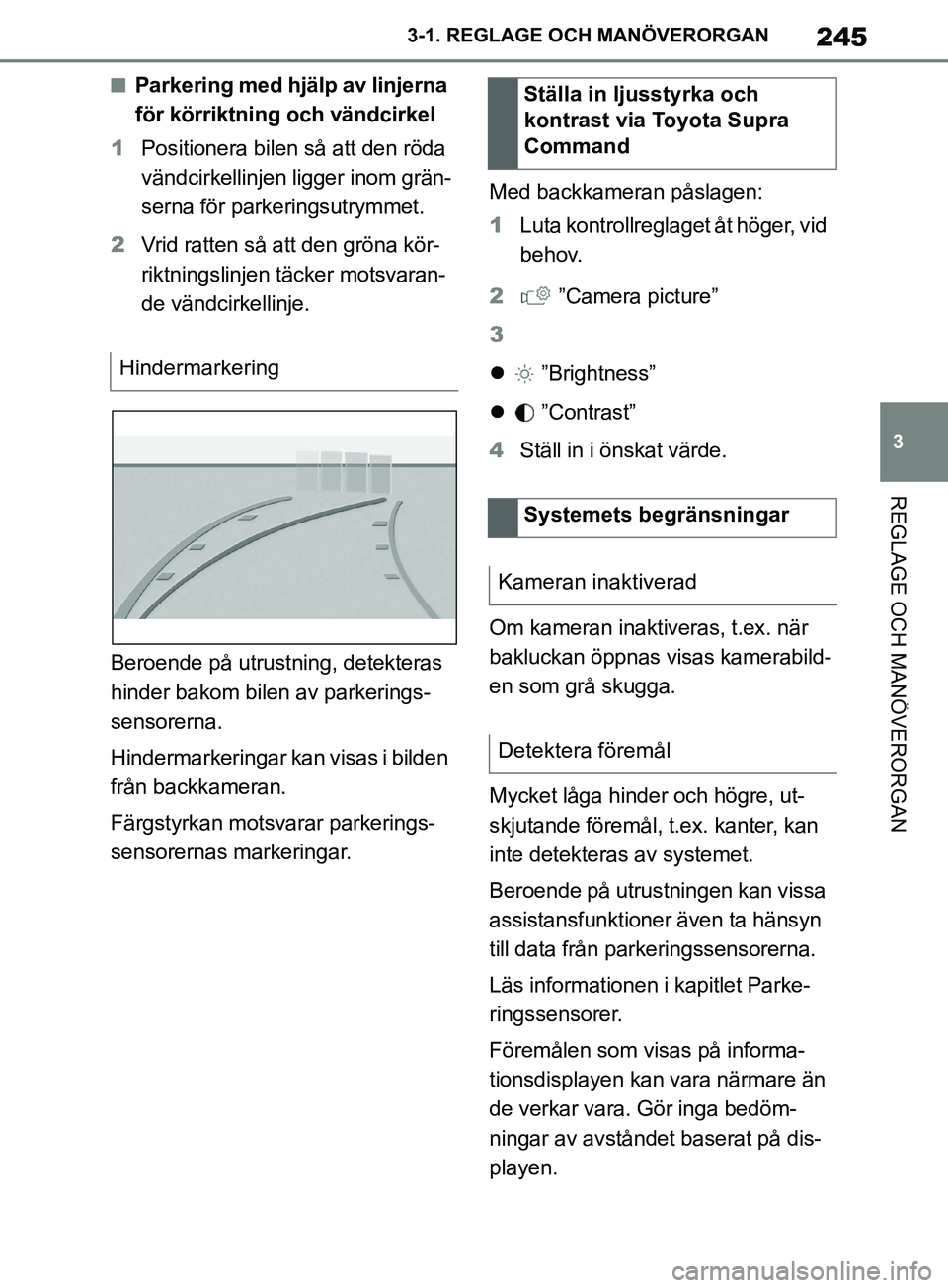

nParkering med hjälp av linjerna
för körriktning och vändcirkel
1 Positionera bilen så att den röda
vändcirkellinjen ligger inom grän-
serna för parkeringsutrymmet.
2 Vrid ratten så att den gröna kör-
riktningslinjen täcker motsvaran-
de vändcirkellinje.
Beroende på utrustning, detekteras
hinder bakom bilen av parkerings-
sensorerna.
Hindermarkeringar kan visas i bilden
från backkameran.
Färgstyrkan motsvarar parkerings-
sensorernas markeringar. Med backkameran påslagen:
1
Luta kontrollreglaget åt höger, vid
behov.
2 ”Camera picture”
3
 ”Brightness”
 ”Contrast”
4 Ställ in i önskat värde.
Om kameran inaktiveras, t.ex. när
bakluckan öppnas visas kamerabild-
en som grå skugga.
Mycket låga hinder och högre, ut-
skjutande föremål, t.ex. kanter, kan
inte detekteras av systemet.
Beroende på utrustningen kan vissa
assistansfunktioner även ta hänsyn
till data från parkeringssensorerna.
Läs informationen i kapitlet Parke-
ringssensorer.
Föremålen som visas på informa-
tionsdisplayen kan vara närmare än
de verkar vara. Gör inga bedöm-
ningar av avståndet baserat på dis-
playen.
HindermarkeringStälla in ljusstyrka och
kontrast via Toyota Supra
Command
Systemets begränsningar
Kameran inaktiverad
Detektera föremål
OM99T05SE.book Page 245 Monday, May 6, 2019 4:09 PM

246
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN

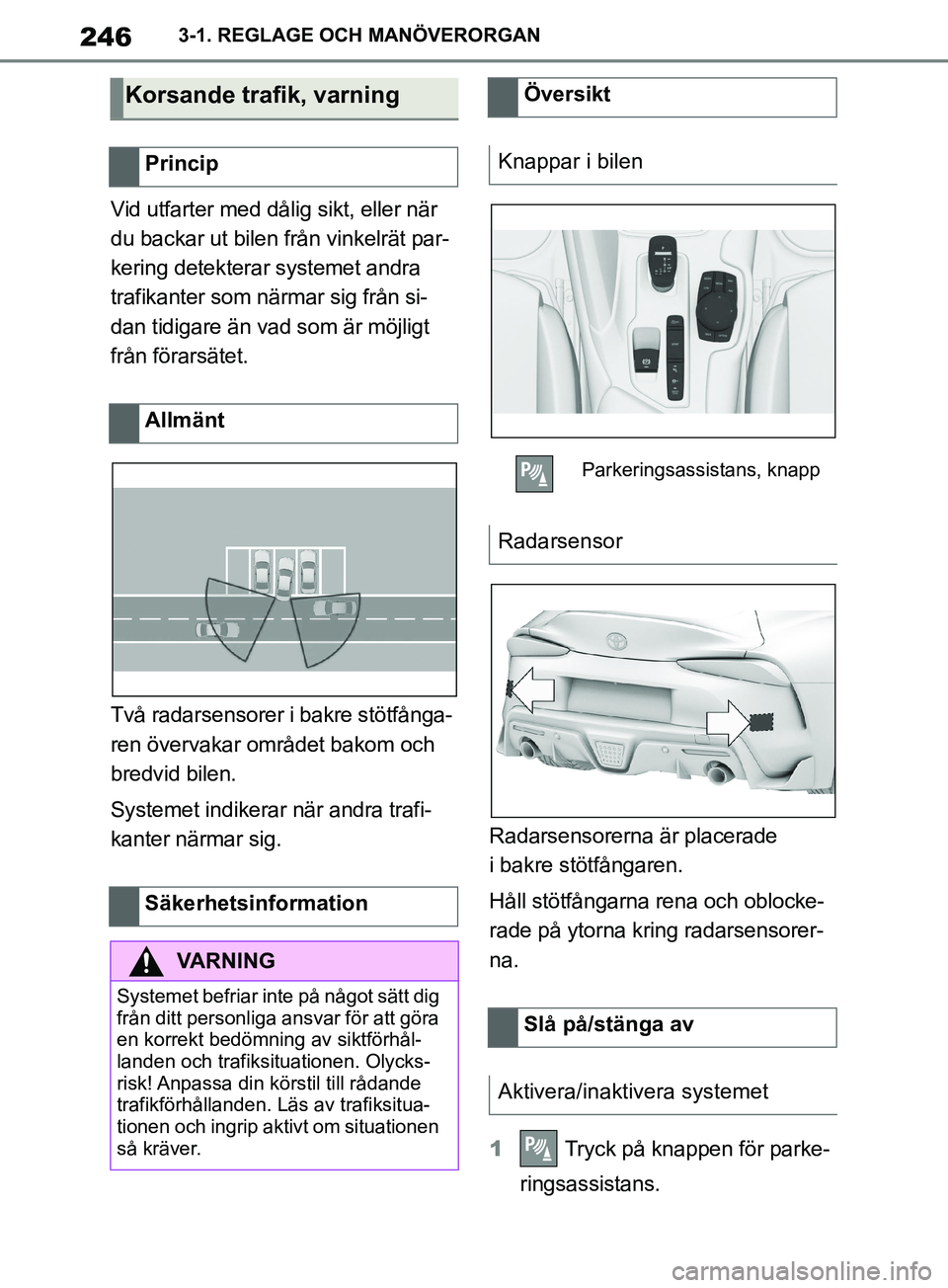

Vid utfarter med dålig sikt, eller när
du backar ut bilen från vinkelrät par-
kering detekterar systemet andra
trafikanter som närmar sig från si-
dan tidigare än vad som är möjligt
från förarsätet.
Två radarsensorer i bakre stötfånga-
ren övervakar området bakom och
bredvid bilen.
Systemet indikerar när andra trafi-
kanter närmar sig.
Radarsensorerna är placerade
i bakre stötfångaren.
Håll stötfångarna rena och oblocke-
rade på ytorna kring radarsensorer-
na.
1
Tryck på knappen för parke-
ringsassistans.
Korsande trafik, varning
Princip
Allmänt
Säkerhetsinformation
VARNING
Systemet befriar inte på något sätt dig
från ditt personliga ansvar för att göra
en korrekt bedömning av siktförhål-
landen och trafiksituationen. Olycks-
risk! Anpassa din körstil till rådande
trafikförhållanden. Läs av trafiksitua-
tionen och ingrip aktivt om situationen
så kräver.
Översikt
Knappar i bilen
Parkeringsassistans, knapp
Radarsensor
Slå på/stänga av
Aktivera/inaktivera systemet
OM99T05SE.book Page 246 Monday, May 6, 2019 4:09 PM

247
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN

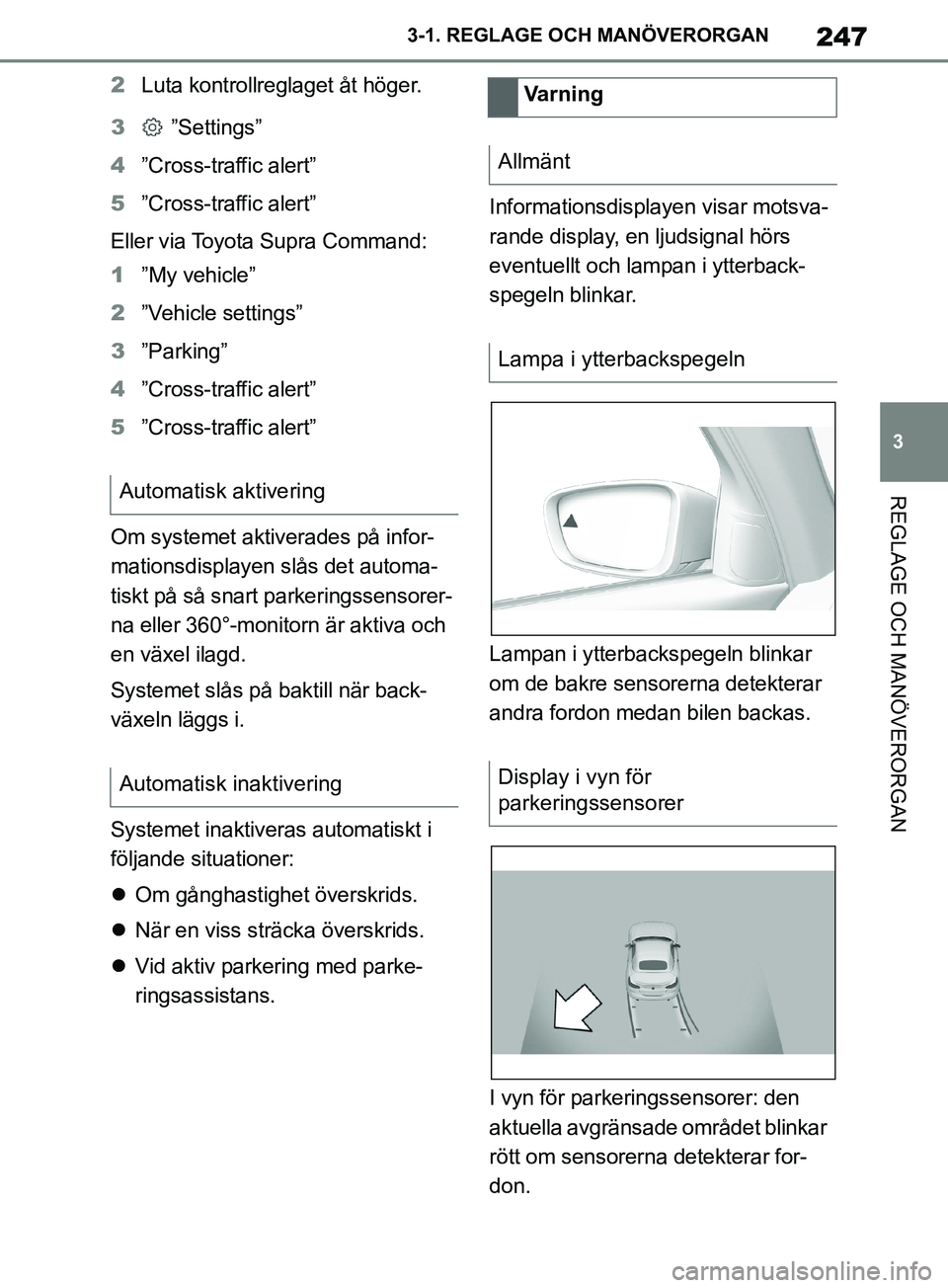

2Luta kontrollreglaget åt höger.
3 ”Settings”
4 ”Cross-traffic alert”
5 ”Cross-traffic alert”
Eller via Toyota Supra Command:
1 ”My vehicle”
2 ”Vehicle settings”
3 ”Parking”
4 ”Cross-traffic alert”
5 ”Cross-traffic alert”
Om systemet aktiverades på infor-
mationsdisplayen slås det automa-
tiskt på så snart parkeringssensorer-
na eller 360°-monitorn är aktiva och
en växel ilagd.
Systemet slås på baktill när back-
växeln läggs i.
Systemet inaktiveras automatiskt i
följande situationer:
 Om gånghastighet överskrids.
 När en viss sträcka överskrids.
 Vid aktiv parkering med parke-
ringsassistans. Informationsdisplayen visar motsva-
rande display, en ljudsignal hörs
eventuellt och lamp
an i ytterback-
spegeln blinkar.
Lampan i ytterbackspegeln blinkar
om de bakre sensorerna detekterar
andra fordon medan bilen backas.
I vyn för parkeringssensorer: den
aktuella avgränsade området blinkar
rött om sensorerna detekterar for-
don.
Automatisk aktivering
Automatisk inaktiveringVarning
Allmänt
Lampa i ytterbackspegeln
Display i vyn för
parkeringssensorer
OM99T05SE.book Page 247 Monday, May 6, 2019 4:09 PM

248
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN

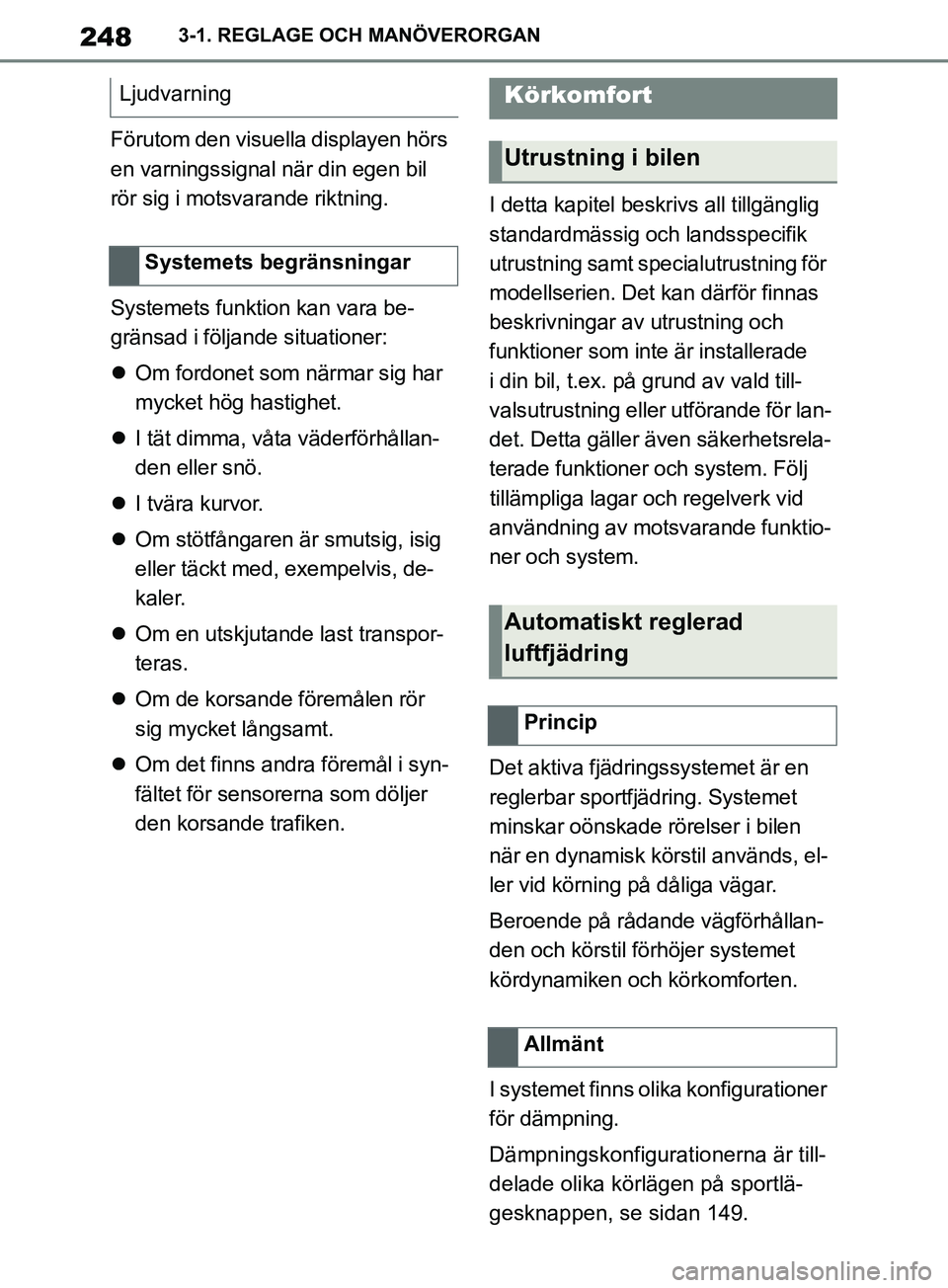

Förutom den visuella displayen hörs
en varningssignal när din egen bil
rör sig i motsvarande riktning.
Systemets funktion kan vara be-
gränsad i följande situationer:

Om fordonet som närmar sig har
mycket hög hastighet.
 I tät dimma, våta väderförhållan-
den eller snö.
 I tvära kurvor.
 Om stötfångaren är smutsig, isig
eller täckt med, exempelvis, de-
kaler.
 Om en utskjutande last transpor-
teras.
 Om de korsande föremålen rör
sig mycket långsamt.
 Om det finns andra föremål i syn-
fältet för sensorerna som döljer
den korsande trafiken. I detta kapitel beskrivs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning för
modellserien. Det kan därför finnas
beskrivningar av utrustning och
funktioner som inte är installerade
i din bil, t.ex. på grund av vald till-
valsutrustning elle
r utförande för lan-
det. Detta gäller även säkerhetsrela-
terade funktioner och system. Följ tillämpliga lagar och regelverk vid
användning av motsvarande funktio-
ner och system.
Det aktiva fjädringssystemet är en
reglerbar sportfjädring. Systemet
minskar oönskade rörelser i bilen
när en dynamisk körstil används, el-
ler vid körning på dåliga vägar.
Beroende på rådande vägförhållan-
den och körstil förhöjer systemet
kördynamiken och körkomforten.
I systemet finns olika konfigurationer
för dämpning.
Dämpningskonfigurationerna är till-
delade olika körlägen på sportlä-
gesknappen, se sidan 149.
Ljudvarning
Systemets begränsningar
Körkomfort
Utrustning i bilen
Automatiskt reglerad
luftfjädring
Princip
Allmänt
OM99T05SE.book Page 248 Monday, May 6, 2019 4:09 PM

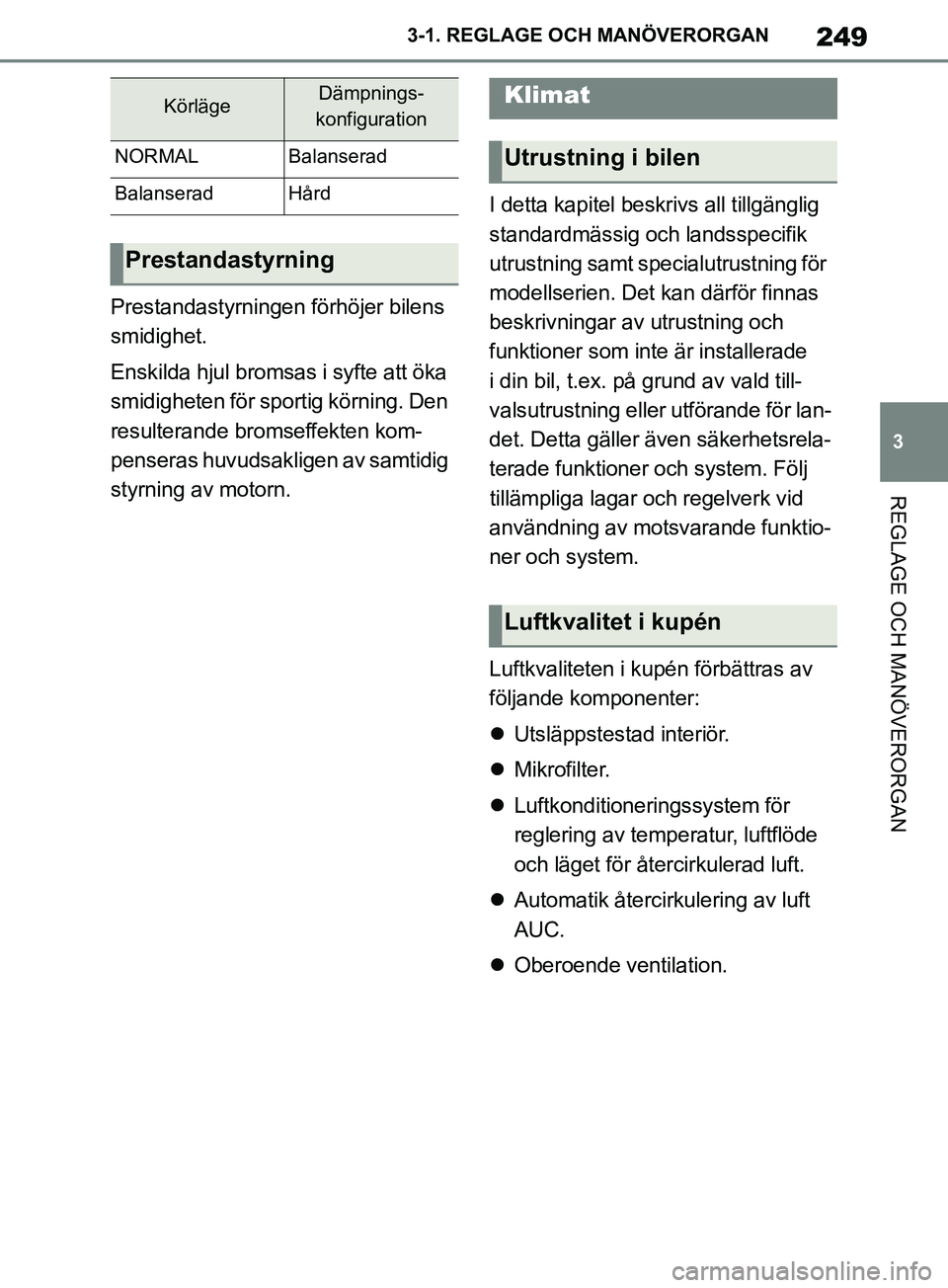

249
3
Supras instruktionsbok 3-1. REGLAGE O
CH MANÖVERORGAN
REGLAGE OCH MANÖVERORGAN
Prestandastyrningen förhöjer bilens
smidighet.
Enskilda hjul bromsas i syfte att öka
smidigheten för sportig körning. Den
resulterande bromseffekten kom-
penseras huvudsakligen av samtidig
styrning av motorn. I detta kapitel beskrivs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning för
modellserien. Det kan därför finnas
beskrivningar av utrustning och
funktioner som inte är installerade
i din bil, t.ex. på grund av vald till-
valsutrustning elle
r utförande för lan-
det. Detta gäller även säkerhetsrela-
terade funktioner och system. Följ tillämpliga lagar och regelverk vid
användning av motsvarande funktio-
ner och system.
Luftkvaliteten i kupén förbättras av
följande komponenter:
 Utsläppstestad interiör.
 Mikrofilter.
 Luftkonditioneringssystem för
reglering av temperatur, luftflöde
och läget för återcirkulerad luft.
 Automatik återcirkulering av luft
AUC.
 Oberoende ventilation.
KörlägeDämpnings-
konfiguration
NORMALBalanserad
BalanseradHård
Prestandastyrning
Klimat
Utrustning i bilen
Luftkvalitet i kupén
OM99T05SE.book Page 249 Monday, May 6, 2019 4:09 PM

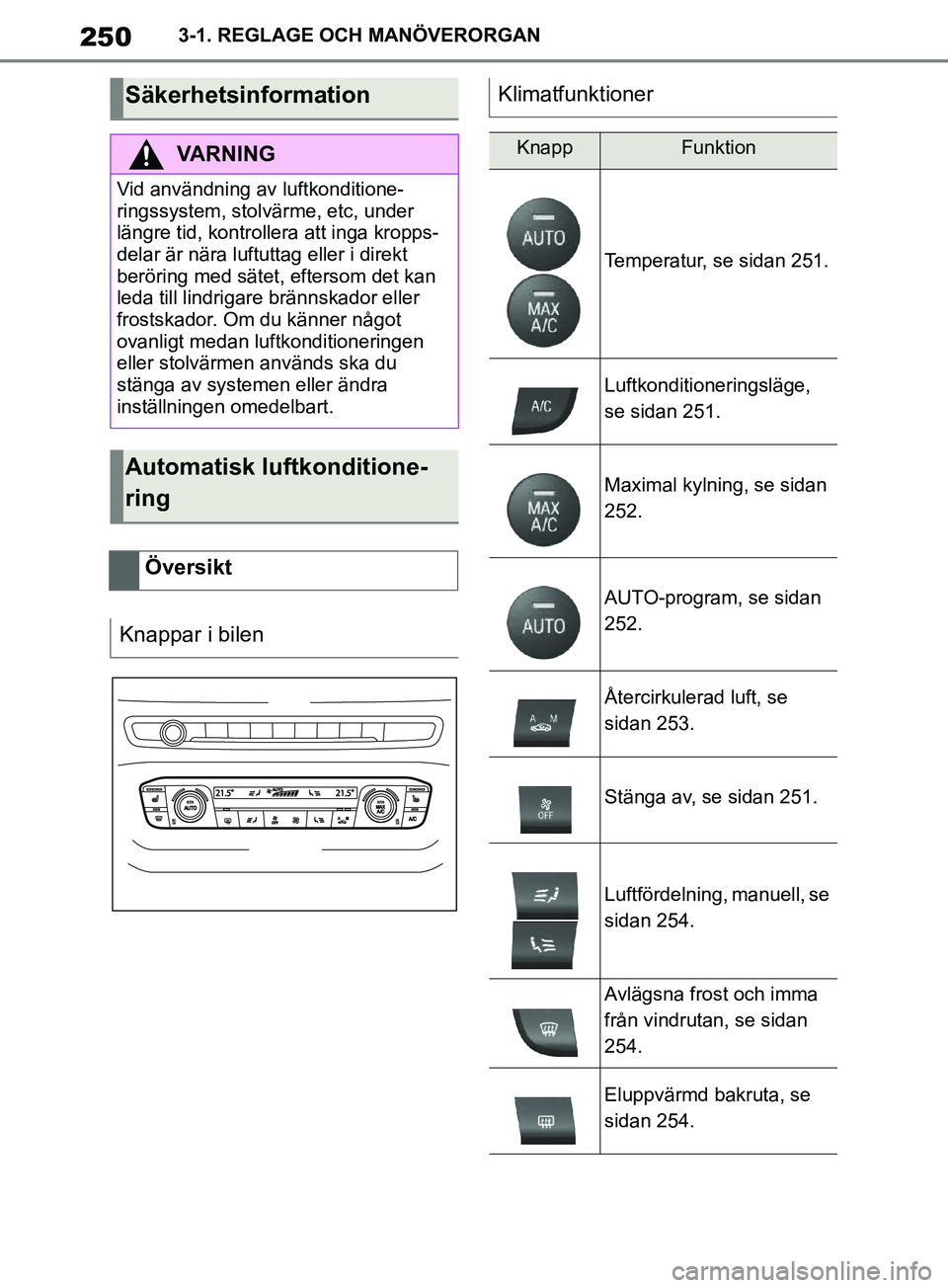

250
Supras instruktionsbok3-1. REGLAGE OCH MANÖVERORGAN
Säkerhetsinformation
VARNING
Vid användning av luftkonditione-
ringssystem, stolvärme, etc, under
längre tid, kontrollera att inga kropps-
delar är nära luftuttag eller i direkt
beröring med sätet, eftersom det kan
leda till lindrigare brännskador eller
frostskador. Om du känner något
ovanligt medan luftkonditioneringen
eller stolvärmen används ska du
stänga av systemen eller ändra
inställningen omedelbart.
Automatisk luftkonditione-
ring
Översikt
Knappar i bilen
Klimatfunktioner
KnappFunktion
Temperatur, se sidan 251.
Luftkonditioneringsläge,
se sidan 251.
Maximal kylning, se sidan
252.
AUTO-program, se sidan
252.
Återcirkulerad luft, se
sidan 253.
Stänga av, se sidan 251.
Luftfördelning, manuell, se
sidan 254.
Avlägsna frost och imma
från vindrutan, se sidan
254.
Eluppvärmd bakruta, se
sidan 254.
OM99T05SE.book Page 250 Monday, May 6, 2019 4:09 PM
