311
5
Supra Owner's Manual_ES

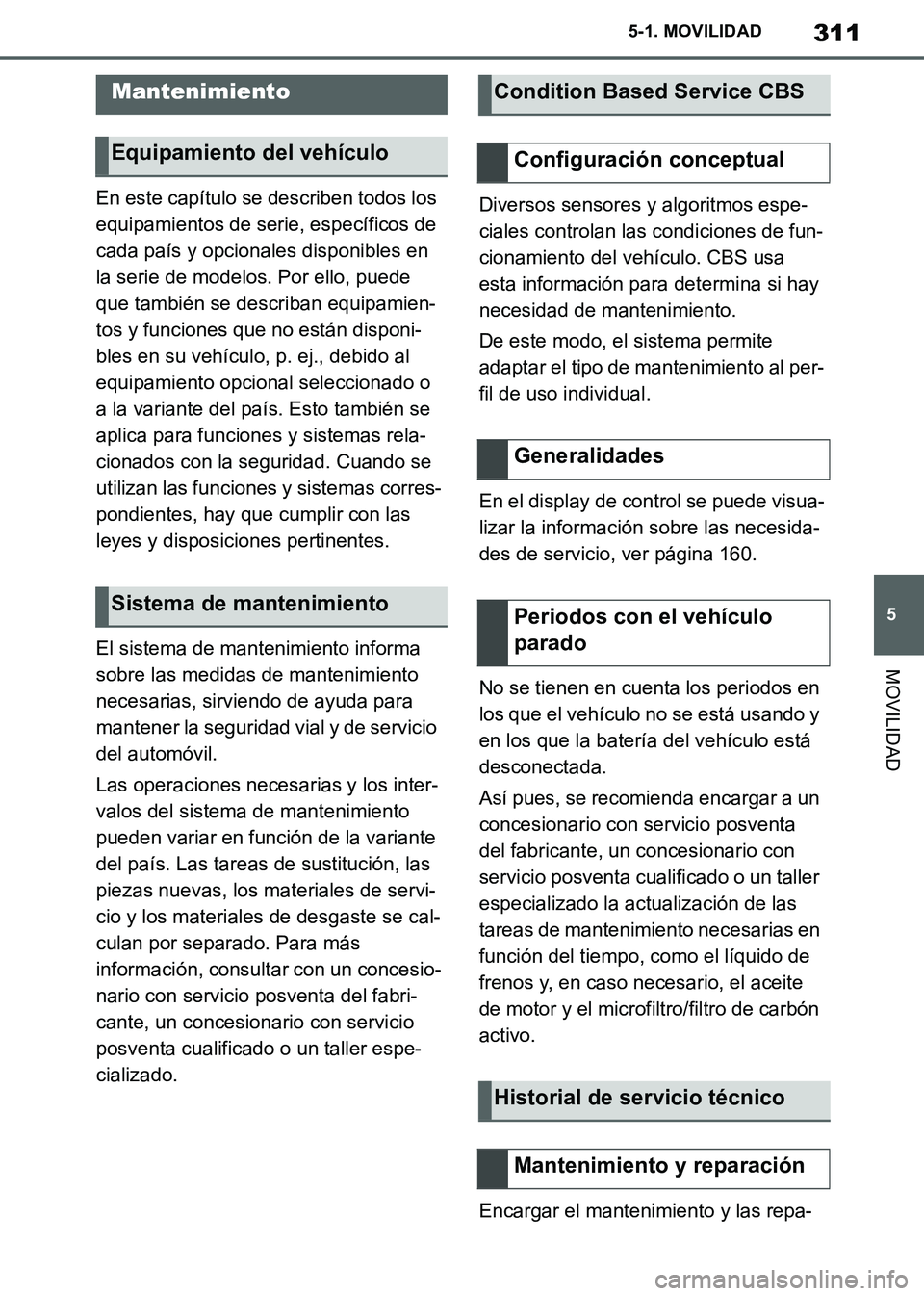

5-1. MOVILIDAD
MOVILIDAD
En este capítulo se describen todos los
equipamientos de serie, específicos de
cada país y opcionales disponibles en
la serie de modelos. Por ello, puede
que también se describan equipamien-
tos y funciones que no están disponi-
bles en su vehículo, p. ej., debido al
equipamiento opcional seleccionado o
a la variante del país. Esto también se
aplica para funciones y sistemas rela-
cionados con la seguridad. Cuando se
utilizan las funciones y sistemas corres-
pondientes, hay que cumplir con las
leyes y disposiciones pertinentes.
El sistema de mantenimiento informa
sobre las medidas de mantenimiento
necesarias, sirviendo de ayuda para
mantener la seguridad vial y de servicio
del automóvil.
Las operaciones necesarias y los inter-
valos del sistema de mantenimiento
pueden variar en función de la variante
del país. Las tareas de sustitución, las
piezas nuevas, los materiales de servi-
cio y los materiales de desgaste se cal-
culan por separado. Para más
información, consultar con un concesio-
nario con servicio posventa del fabri-
cante, un concesionario con servicio
posventa cualificado o un taller espe-
cializado.Diversos sensores y algoritmos espe-
ciales controlan las condiciones de fun-
cionamiento del vehículo. CBS usa
esta información para determina si hay
necesidad de mantenimiento.
De este modo, el sistema permite
adaptar el tipo de mantenimiento al per-
fil de uso individual.
En el display de control se puede visua-
lizar la información sobre las necesida-
des de servicio, ver página 160.
No se tienen en cuenta los periodos en
los que el vehículo no se está usando y
en los que la batería del vehículo está
desconectada.
Así pues, se recomienda encargar a un
concesionario con servicio posventa
del fabricante, un concesionario con
servicio posventa cualificado o un taller
especializado la actualización de las
tareas de mantenimiento necesarias en
función del tiempo, como el líquido de
frenos y, en caso necesario, el aceite
de motor y el microfiltro/filtro de carbón
activo.
Encargar el mantenimiento y las repa-
Mantenimiento
Equipamiento del vehículo
Sistema de mantenimiento
Condition Based Service CBS
Configuración conceptual
Generalidades
Periodos con el vehículo
parado
Historial de servicio técnico
Mantenimiento y reparación
Supra_OM_Spanish_OM99T08S.book 311 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

312
Supra Owner's Manual_ES
5-1. MOVILIDAD

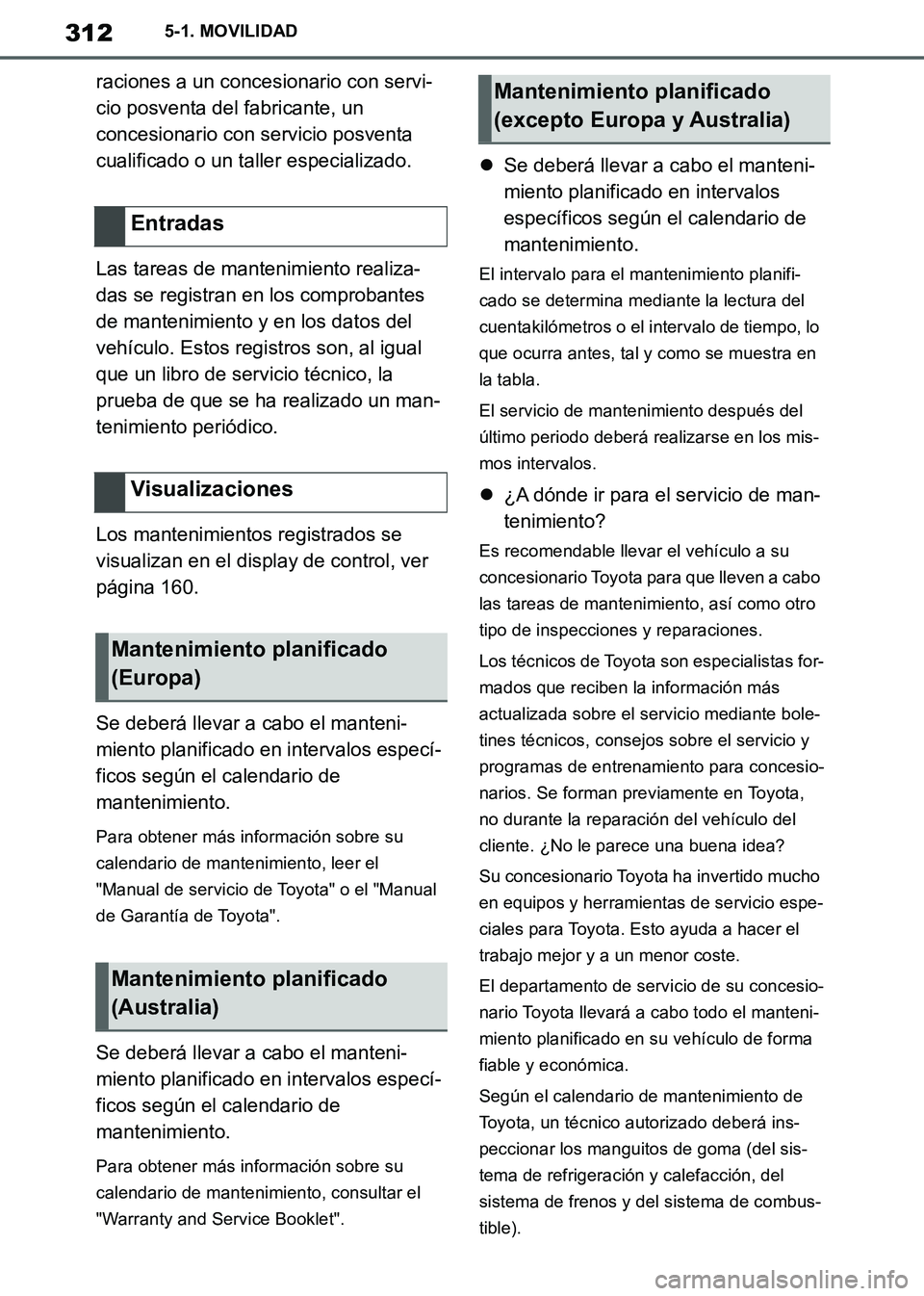

raciones a un concesionario con servi-
cio posventa del fabricante, un
concesionario con servicio posventa
cualificado o un taller especializado.
Las tareas de mantenimiento realiza-
das se registran en los comprobantes
de mantenimiento y en los datos del
vehículo. Estos registros son, al igual
que un libro de servicio técnico, la
prueba de que se ha realizado un man-
tenimiento periódico.
Los mantenimientos registrados se
visualizan en el display de control, ver
página 160.
Se deberá llevar a cabo el manteni-
miento planificado en intervalos especí-
ficos según el calendario de
mantenimiento.
Para obtener más información sobre su
calendario de mantenimiento, leer el
"Manual de servicio de Toyota" o el "Manual
de Garantía de Toyota".
Se deberá llevar a cabo el manteni-
miento planificado en intervalos especí-
ficos según el calendario de
mantenimiento.
Para obtener más información sobre su
calendario de mantenimiento, consultar el
"Warranty and Service Booklet".
Se deberá llevar a cabo el manteni-
miento planificado en intervalos
específicos según el calendario de
mantenimiento.
El intervalo para el mantenimiento planifi-
cado se determina mediante la lectura del
cuentakilómetros o el intervalo de tiempo, lo
que ocurra antes, tal y como se muestra en
la tabla.
El servicio de mantenimiento después del
último periodo deberá realizarse en los mis-
mos intervalos.
¿A dónde ir para el servicio de man-
tenimiento?
Es recomendable llevar el vehículo a su
concesionario Toyota para que lleven a cabo
las tareas de mantenimiento, así como otro
tipo de inspecciones y reparaciones.
Los técnicos de Toyota son especialistas for-
mados que reciben la información más
actualizada sobre el servicio mediante bole-
tines técnicos, consejos sobre el servicio y
programas de entrenamiento para concesio-
narios. Se forman previamente en Toyota,
no durante la reparación del vehículo del
cliente. ¿No le parece una buena idea?
Su concesionario Toyota ha invertido mucho
en equipos y herramientas de servicio espe-
ciales para Toyota. Esto ayuda a hacer el
trabajo mejor y a un menor coste.
El departamento de servicio de su concesio-
nario Toyota llevará a cabo todo el manteni-
miento planificado en su vehículo de forma
fiable y económica.
Según el calendario de mantenimiento de
Toyota, un técnico autorizado deberá ins-
peccionar los manguitos de goma (del sis-
tema de refrigeración y calefacción, del
sistema de frenos y del sistema de combus-
tible).
Entradas
Visualizaciones
Mantenimiento planificado
(Europa)
Mantenimiento planificado
(Australia)
Mantenimiento planificado
(excepto Europa y Australia)
Supra_OM_Spanish_OM99T08S.book 312 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

313
5
Supra Owner's Manual_ES
5-1. MOVILIDAD
MOVILIDAD

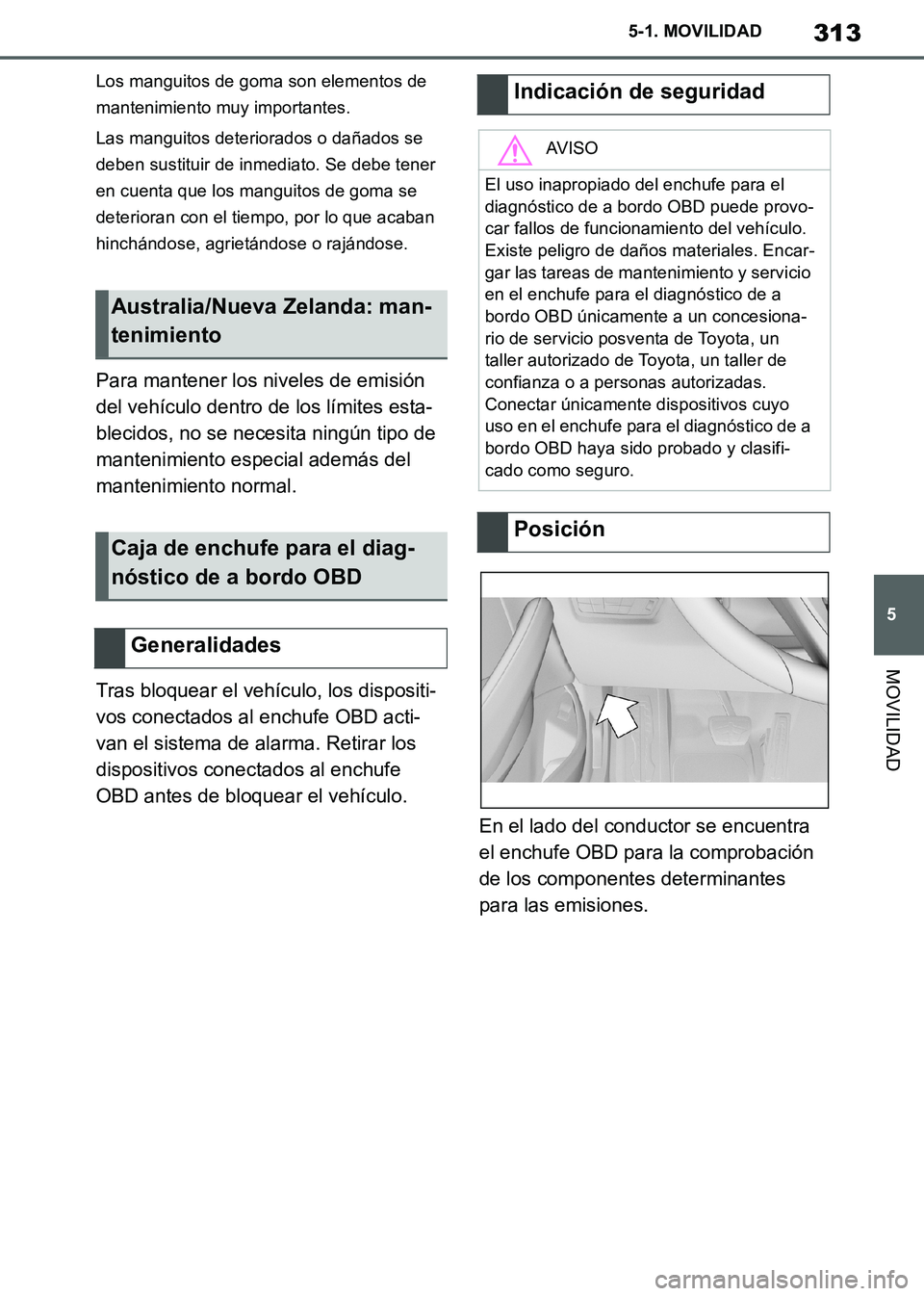

Los manguitos de goma son elementos de
mantenimiento muy importantes.
Las manguitos deteriorados o dañados se
deben sustituir de inmediato. Se debe tener
en cuenta que los manguitos de goma se
deterioran con el tiempo, por lo que acaban
hinchándose, agrietándose o rajándose.
Para mantener los niveles de emisión
del vehículo dentro de los límites esta-
blecidos, no se necesita ningún tipo de
mantenimiento especial además del
mantenimiento normal.
Tras bloquear el vehículo, los dispositi-
vos conectados al enchufe OBD acti-
van el sistema de alarma. Retirar los
dispositivos conectados al enchufe
OBD antes de bloquear el vehículo.
En el lado del conductor se encuentra
el enchufe OBD para la comprobación
de los componentes determinantes
para las emisiones.
Australia/Nueva Zelanda: man-
tenimiento
Caja de enchufe para el diag-
nóstico de a bordo OBD
Generalidades
Indicación de seguridad
AV I S O
El uso inapropiado del enchufe para el
diagnóstico de a bordo OBD puede provo-
car fallos de funcionamiento del vehículo.
Existe peligro de daños materiales. Encar-
gar las tareas de mantenimiento y servicio
en el enchufe para el diagnóstico de a
bordo OBD únicamente a un concesiona-
rio de servicio posventa de Toyota, un
taller autorizado de Toyota, un taller de
confianza o a personas autorizadas.
Conectar únicamente dispositivos cuyo
uso en el enchufe para el diagnóstico de a
bordo OBD haya sido probado y clasifi-
cado como seguro.
Posición
Supra_OM_Spanish_OM99T08S.book 313 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

314
Supra Owner's Manual_ES
5-1. MOVILIDAD
El fabricante del vehículo recomienda
entregar el vehículo al final de su vida
útil a un centro de retirada autorizado
por el fabricante. Las normas que regu-
lan la entrega de vehículos al final de
su vida útil pueden variar según el país.
Para más información, acudir a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza.

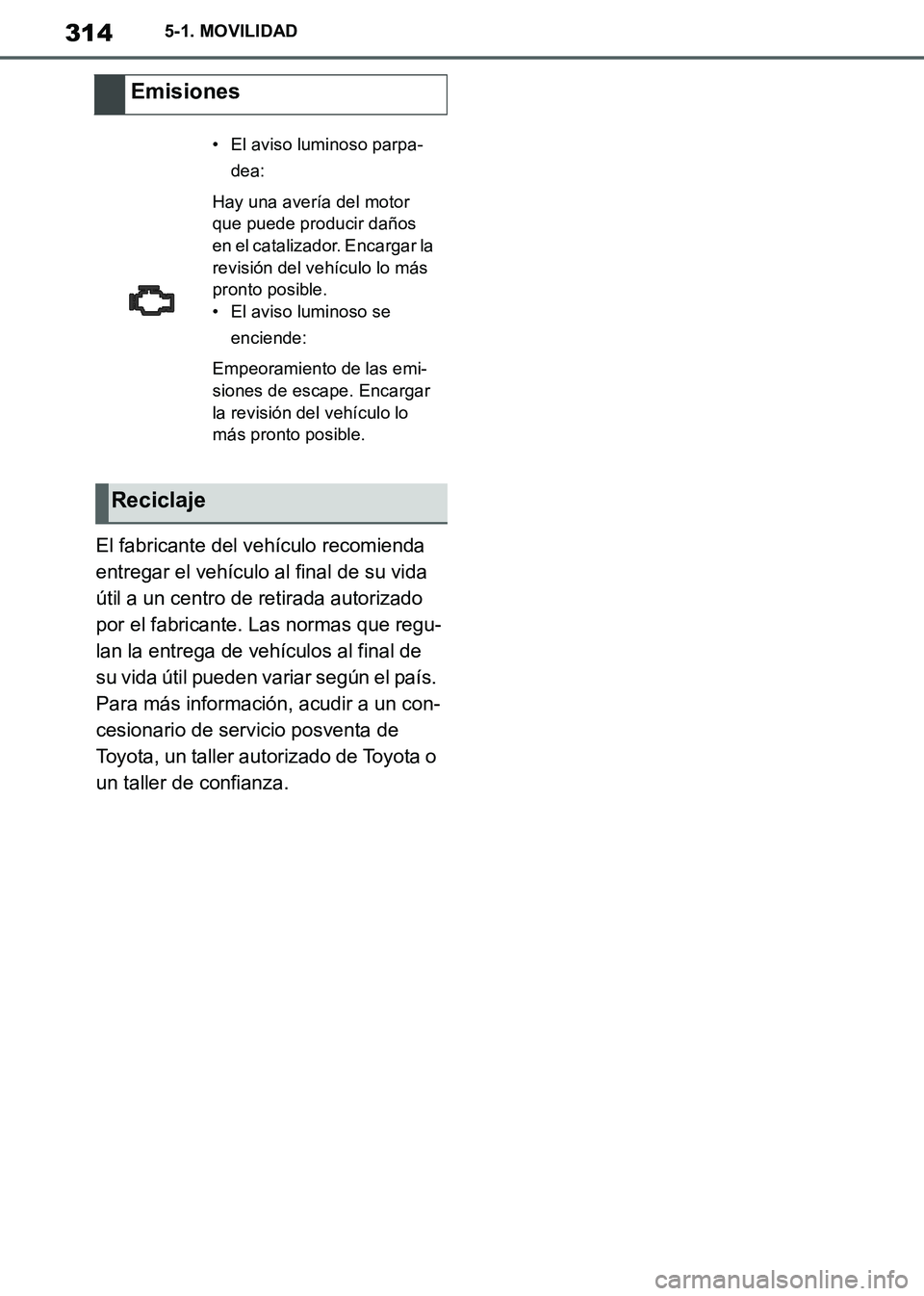

Emisiones
• El aviso luminoso parpa-
dea:
Hay una avería del motor
que puede producir daños
en el catalizador. Encargar la
revisión del vehículo lo más
pronto posible.
• El aviso luminoso se
enciende:
Empeoramiento de las emi-
siones de escape. Encargar
la revisión del vehículo lo
más pronto posible.
Reciclaje
Supra_OM_Spanish_OM99T08S.book 314 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

315
5
Supra Owner's Manual_ES
5-1. MOVILIDAD
MOVILIDAD

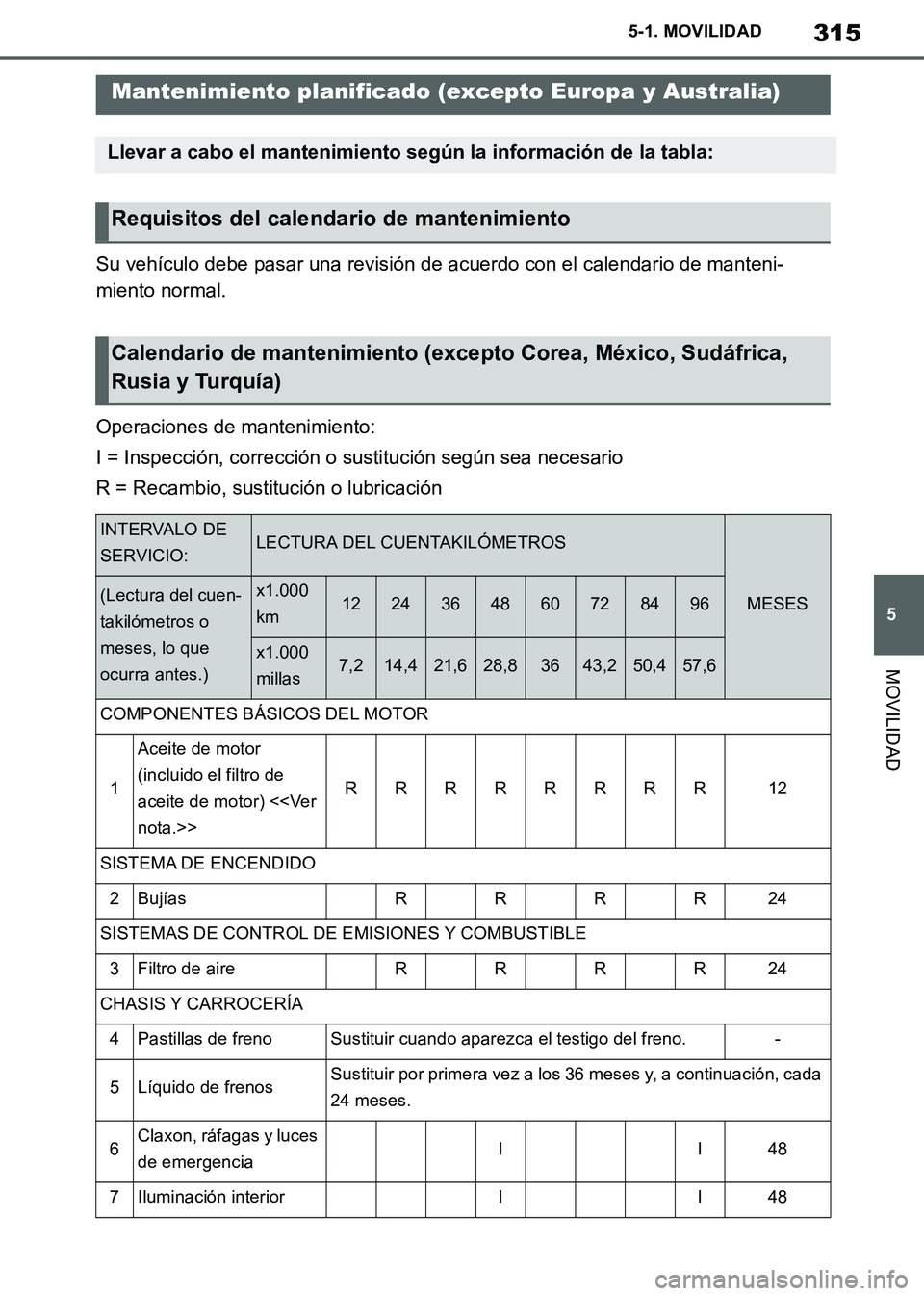

Su vehículo debe pasar una revisión de acuerdo con el calendario de manteni-
miento normal.
Operaciones de mantenimiento:
I = Inspección, corrección o sustitución según sea necesario
R = Recambio, sustitución o lubricación
Mantenimiento planificado (excepto Europa y Australia)
Llevar a cabo el mantenimiento según la información de la tabla:
Requisitos del calendario de mantenimiento
Calendario de mantenimiento (excepto Corea, México, Sudáfrica,
Rusia y Turquía)
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuen-
takilómetros o
meses, lo que
ocurra antes.)x1.000
km1224364860728496
x1.000
millas7,214,421,628,83643,250,457,6
COMPONENTES BÁSICOS DEL MOTOR
1
Aceite de motor
(incluido el filtro de
aceite de motor) < nota.>>
RRRRRRRR12
SISTEMA DE ENCENDIDO
2BujíasRRRR24
SISTEMAS DE CONTROL DE EMISIONES Y COMBUSTIBLE
3Filtro de aireRRRR24
CHASIS Y CARROCERÍA
4Pastillas de frenoSustituir cuando aparezca el testigo del freno.-
5Líquido de frenosSustituir por primera vez a los 36 meses y, a continuación, cada
24 meses.
6Claxon, ráfagas y luces
de emergenciaII48
7Iluminación interiorII48
Supra_OM_Spanish_OM99T08S.book 315 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

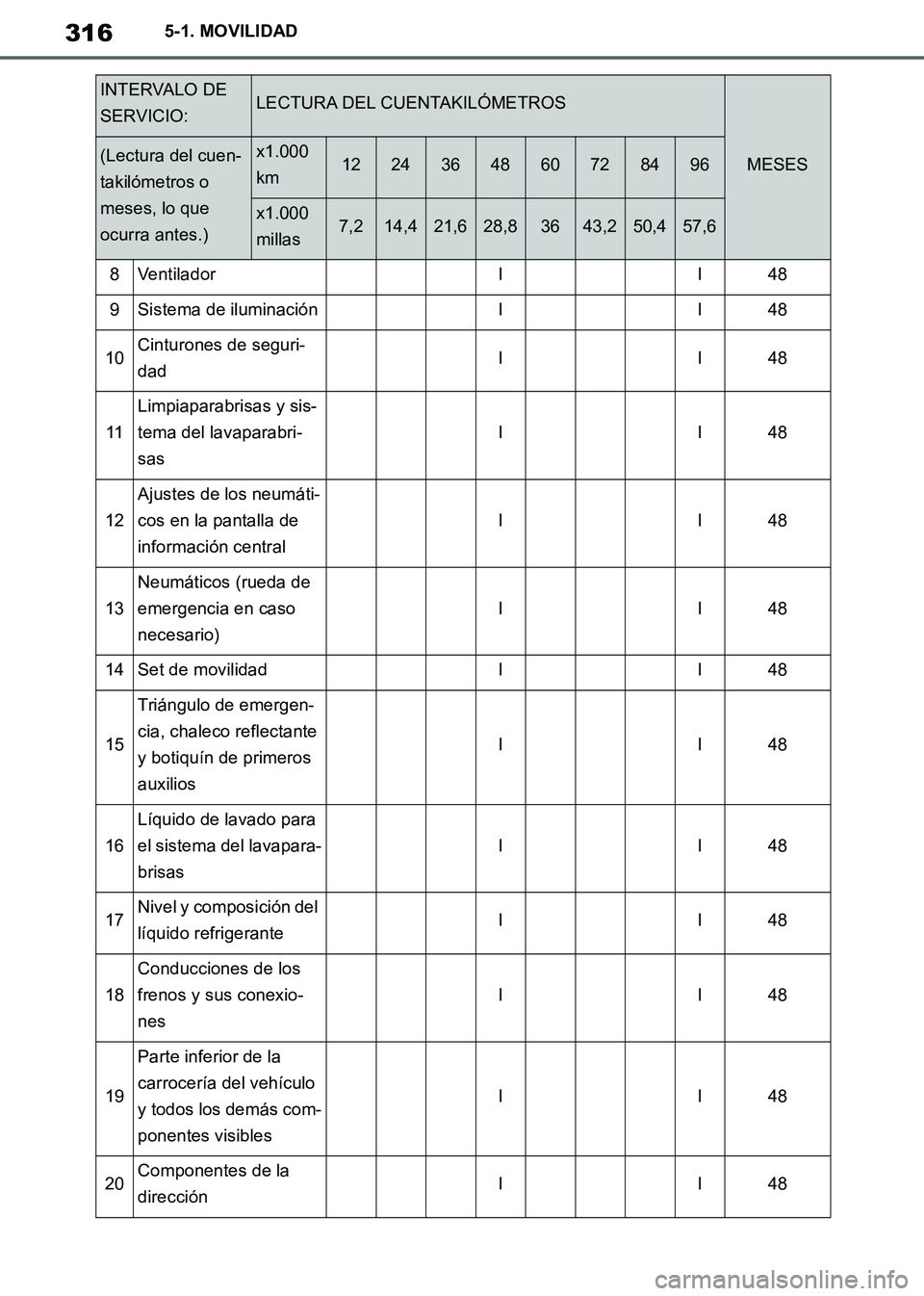

316
Supra Owner's Manual_ES
5-1. MOVILIDAD
8VentiladorII48
9Sistema de iluminaciónII48
10Cinturones de seguri-
dadII48
11
Limpiaparabrisas y sis-
tema del lavaparabri-
sas
II48
12
Ajustes de los neumáti-
cos en la pantalla de
información central
II48
13
Neumáticos (rueda de
emergencia en caso
necesario)
II48
14Set de movilidadII48
15
Triángulo de emergen-
cia, chaleco reflectante
y botiquín de primeros
auxilios
II48
16
Líquido de lavado para
el sistema del lavapara-
brisas
II48
17Nivel y composición del
líquido refrigeranteII48
18
Conducciones de los
frenos y sus conexio-
nes
II48
19
Parte inferior de la
carrocería del vehículo
y todos los demás com-
ponentes visibles
II48
20Componentes de la
direcciónII48
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuen-
takilómetros o
meses, lo que
ocurra antes.)x1.000
km1224364860728496
x1.000
millas7,214,421,628,83643,250,457,6
Supra_OM_Spanish_OM99T08S.book 316 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

317
5
Supra Owner's Manual_ES
5-1. MOVILIDAD
MOVILIDAD

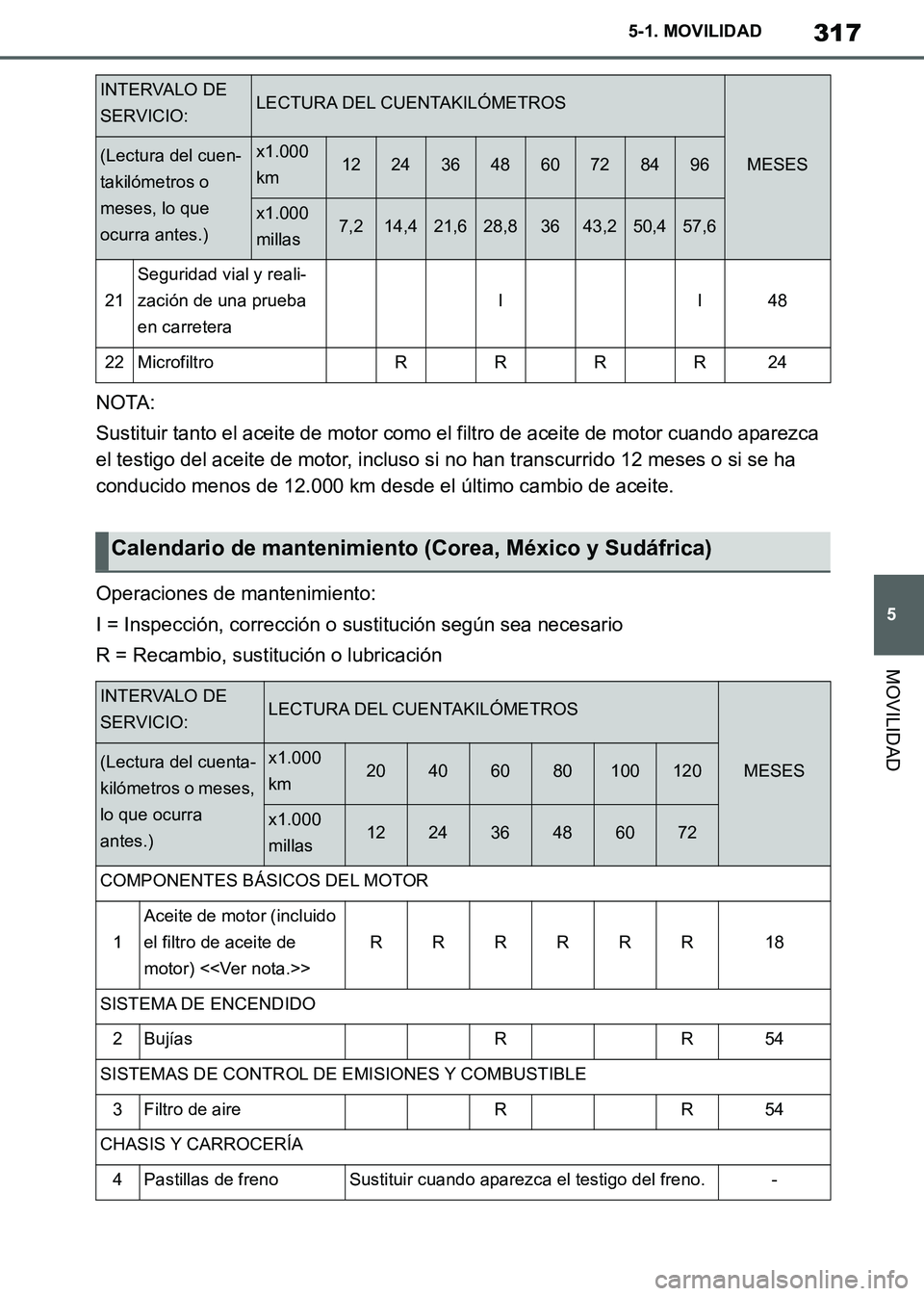

NOTA:
Sustituir tanto el aceite de motor como el filtro de aceite de motor cuando aparezca
el testigo del aceite de motor, incluso si no han transcurrido 12 meses o si se ha
conducido menos de 12.000 km desde el último cambio de aceite.
Operaciones de mantenimiento:
I = Inspección, corrección o sustitución según sea necesario
R = Recambio, sustitución o lubricación
21
Seguridad vial y reali-
zación de una prueba
en carretera
II48
22MicrofiltroRRRR24
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuen-
takilómetros o
meses, lo que
ocurra antes.)x1.000
km1224364860728496
x1.000
millas7,214,421,628,83643,250,457,6
Calendario de mantenimiento (Corea, México y Sudáfrica)
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km20406080100120
x1.000
millas122436486072
COMPONENTES BÁSICOS DEL MOTOR
1
Aceite de motor (incluido
el filtro de aceite de
motor) <>
RRRRRR18
SISTEMA DE ENCENDIDO
2BujíasRR54
SISTEMAS DE CONTROL DE EMISIONES Y COMBUSTIBLE
3Filtro de aireRR54
CHASIS Y CARROCERÍA
4Pastillas de frenoSustituir cuando aparezca el testigo del freno.-
Supra_OM_Spanish_OM99T08S.book 317 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

318
Supra Owner's Manual_ES
5-1. MOVILIDAD
5Líquido de frenosSustituir por primera vez a los 36 meses y, a continuación,
cada 24 meses.
6Claxon, ráfagas y luces
de emergenciaII36
7Iluminación interiorII36
8VentiladorII36
9Sistema de iluminaciónII36
10Cinturones de seguridadII36
11Limpiaparabrisas y sis-
tema del lavaparabrisasII36
12
Ajustes de los neumáti-
cos en la pantalla de
información central
II36
13
Neumáticos (rueda de
emergencia en caso
necesario)
II36
14Set de movilidadII36
15
Triángulo de emergen-
cia, chaleco reflectante y
botiquín de primeros
auxilios
II36
16
Líquido de lavado para el
sistema del lavaparabri-
sas
II36
17Nivel y composición del
líquido refrigeranteII36
18Conducciones de los fre-
nos y sus conexionesII36
19
Parte inferior de la carro-
cería del vehículo y
todos los demás compo-
nentes visibles
II36
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km20406080100120
x1.000
millas122436486072
Supra_OM_Spanish_OM99T08S.book 318 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

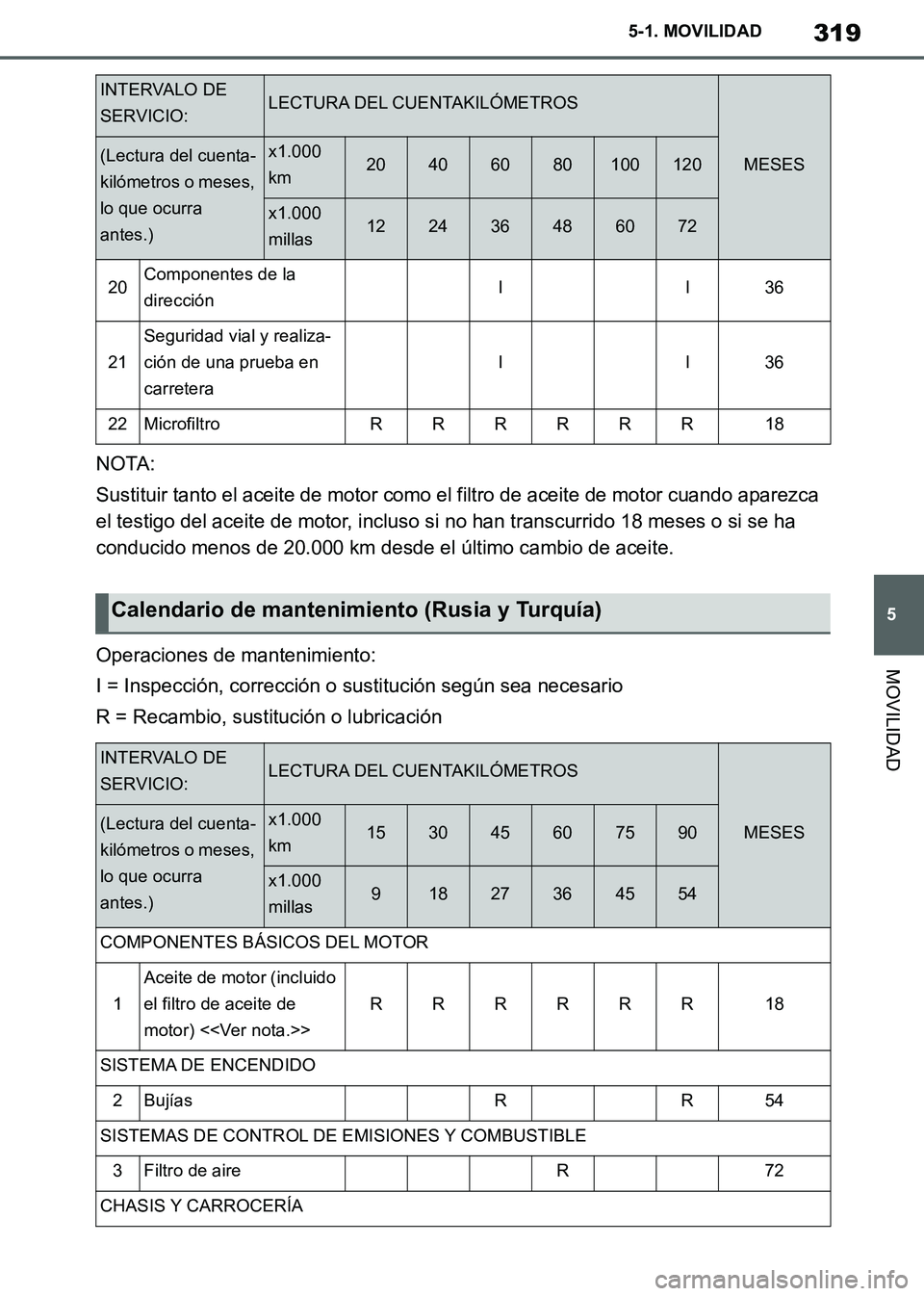

319
5
Supra Owner's Manual_ES
5-1. MOVILIDAD
MOVILIDAD
NOTA:
Sustituir tanto el aceite de motor como el filtro de aceite de motor cuando aparezca
el testigo del aceite de motor, incluso si no han transcurrido 18 meses o si se ha
conducido menos de 20.000 km desde el último cambio de aceite.
Operaciones de mantenimiento:
I = Inspección, corrección o sustitución según sea necesario
R = Recambio, sustitución o lubricación
20Componentes de la
direcciónII36
21
Seguridad vial y realiza-
ción de una prueba en
carretera
II36
22MicrofiltroRRRRRR18
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km20406080100120
x1.000
millas122436486072
Calendario de mantenimiento (Rusia y Turquía)
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km153045607590
x1.000
millas91827364554
COMPONENTES BÁSICOS DEL MOTOR
1
Aceite de motor (incluido
el filtro de aceite de
motor) <>
RRRRRR18
SISTEMA DE ENCENDIDO
2BujíasRR54
SISTEMAS DE CONTROL DE EMISIONES Y COMBUSTIBLE
3Filtro de aireR72
CHASIS Y CARROCERÍA
Supra_OM_Spanish_OM99T08S.book 319 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

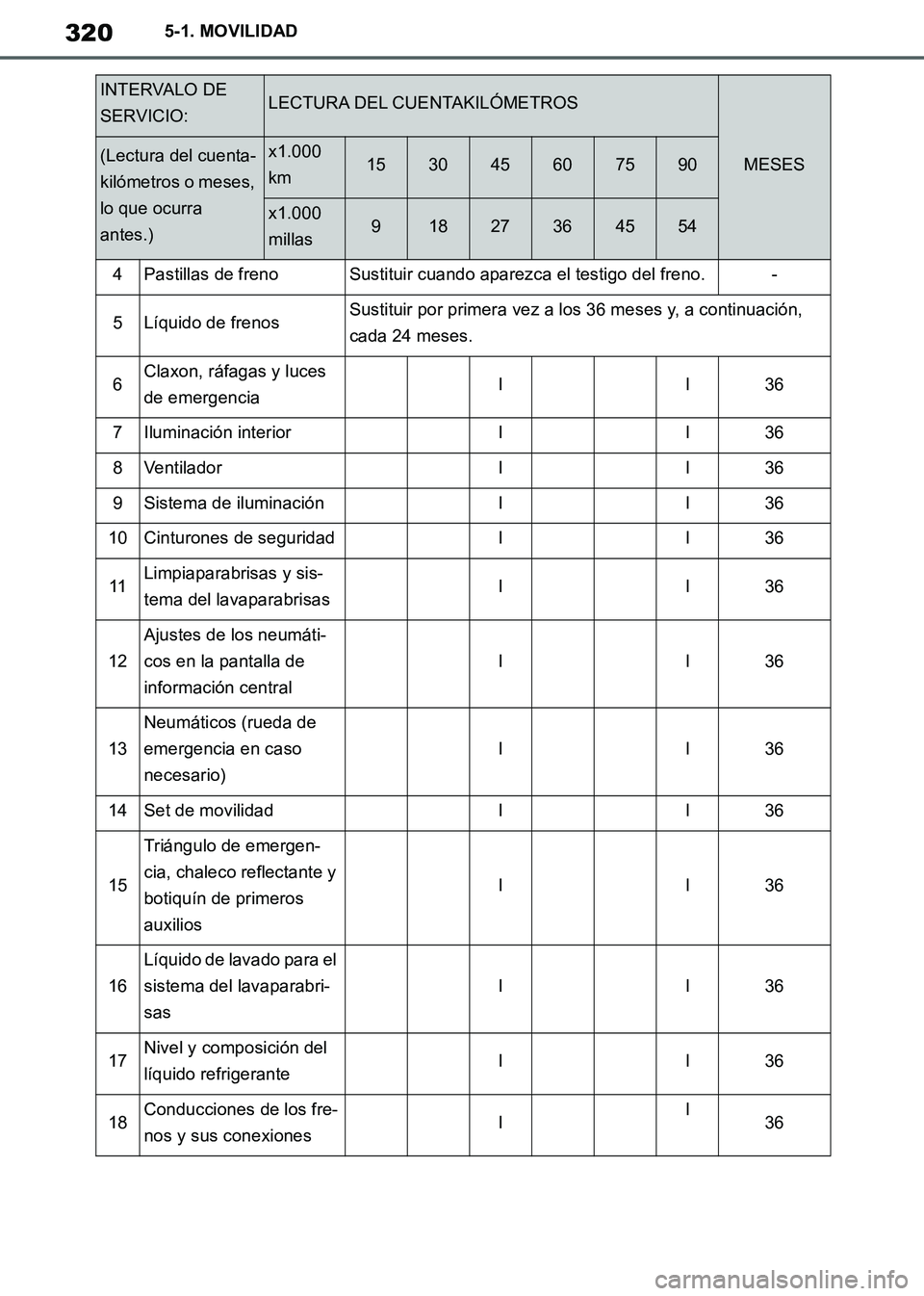

320
Supra Owner's Manual_ES
5-1. MOVILIDAD
4Pastillas de frenoSustituir cuando aparezca el testigo del freno.-
5Líquido de frenosSustituir por primera vez a los 36 meses y, a continuación,
cada 24 meses.
6Claxon, ráfagas y luces
de emergenciaII36
7Iluminación interiorII36
8VentiladorII36
9Sistema de iluminaciónII36
10Cinturones de seguridadII36
11Limpiaparabrisas y sis-
tema del lavaparabrisasII36
12
Ajustes de los neumáti-
cos en la pantalla de
información central
II36
13
Neumáticos (rueda de
emergencia en caso
necesario)
II36
14Set de movilidadII36
15
Triángulo de emergen-
cia, chaleco reflectante y
botiquín de primeros
auxilios
II36
16
Líquido de lavado para el
sistema del lavaparabri-
sas
II36
17Nivel y composición del
líquido refrigeranteII36
18Conducciones de los fre-
nos y sus conexionesII36
INTERVALO DE
SERVICIO:LECTURA DEL CUENTAKILÓMETROS
MESES(Lectura del cuenta-
kilómetros o meses,
lo que ocurra
antes.)x1.000
km153045607590
x1.000
millas91827364554
Supra_OM_Spanish_OM99T08S.book 320 ページ ２０１９年２月２０日　水曜日　午前１０時３５分
