TOYOTA SUPRA 2021 Betriebsanleitungen (in German)

161
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Der aktuelle Füllstand des Kraftstoff-
tanks wird angezeigt.
Die Fahrzeugneigung kann zu Schwan-
kungen in der Anzeige führen.
Hinweise zum Tanken, siehe Seite 278.
Drehzahlen im roten Warnfeld unbe-
dingt vermeiden. In diesem Bereich
wird zum Schutz des Motors die Kraft-
stoffzufuhr abgeregelt.
Je nach Ausstattung zeigen die Shift
Lights auf dem Drehzahlmesser den
Standlicht
Standlicht ist eingeschaltet.
Stand-/Abblendlicht, siehe
Seite 178.
Abblendlicht
Abblendlicht ist eingeschaltet.
Stand-/Abblendlicht, siehe
Seite 178.
Spurverlassenswarnung
Kontrollleuchte leuchtet: Das
System ist eingeschaltet.
Mindestens auf einer Fahr-
zeugseite wurde eine Spur-
begrenzung erkannt und
Warnungen können ausgege-
ben werden.
Spurverlassenswarnung,
siehe Seite 207.
Automatisches Fernlicht
Automatisches Fernlicht ist
eingeschaltet.
Fernlicht wird abhängig von
der Verkehrssituation auto-
matisch ein- und ausgeschal-
tet.
Automatisches Fernlicht,
siehe Seite 180.
Blaue Leuchten
Fernlicht
Fernlicht ist eingeschaltet.
Fernlicht, siehe Seite 145.
Kraftstoffanzeige
Prinzip
Allgemein
Anzeige
Ein Pfeil neben dem Tank-
säulensymbol zeigt an, auf
welcher Seite des Fahrzeugs
sich die Tankklappe befindet.
Drehzahlmesser
Shift Lights
Prinzip
Supra_OM_German_OM99X79M_1_2011.book 161 ページ ２０２０年８月２７日　木曜日　午後１時２２分

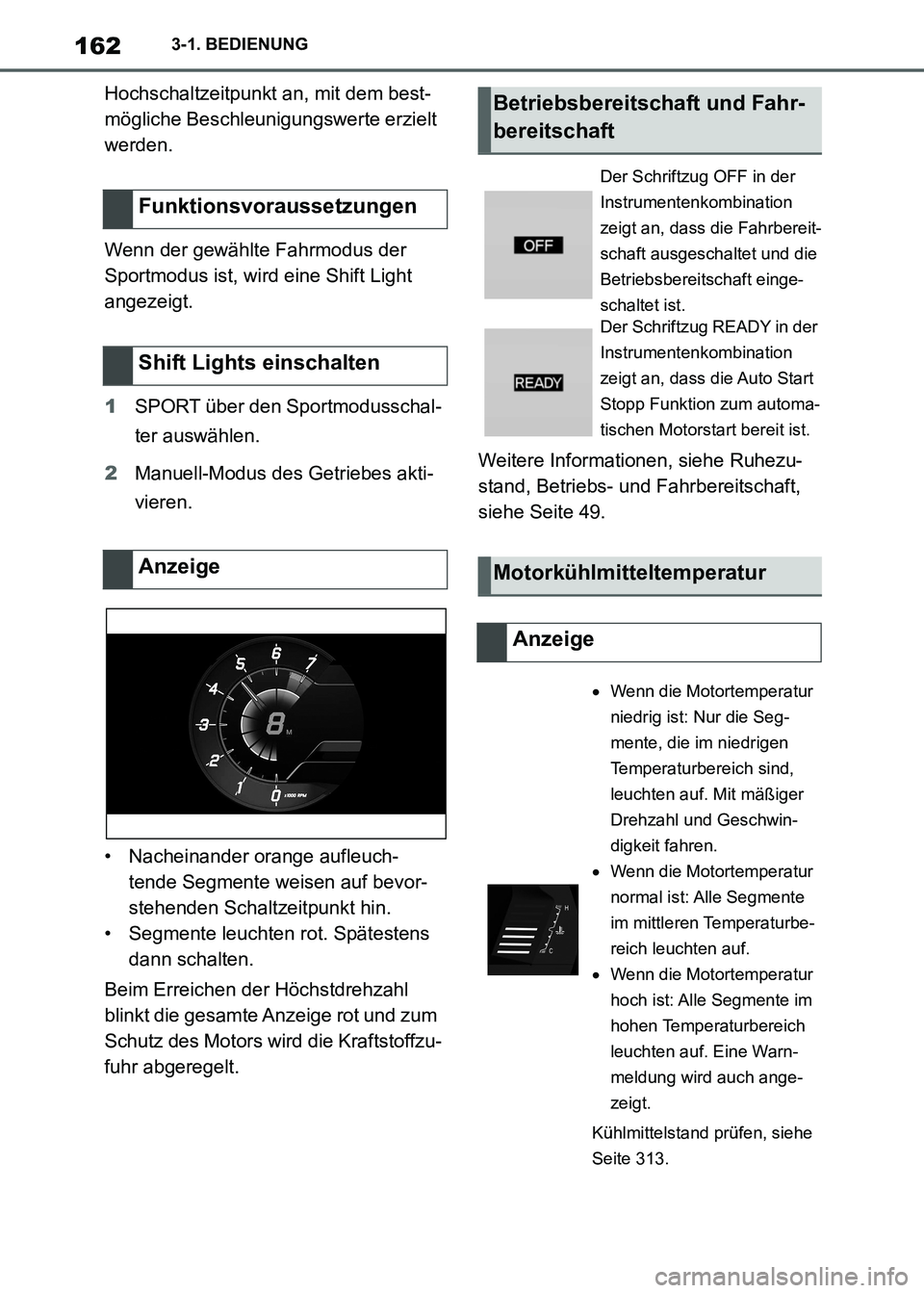

1623-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Hochschaltzeitpunkt an, mit dem best-
mögliche Beschleunigungswerte erzielt
werden.
Wenn der gewählte Fahrmodus der
Sportmodus ist, wird eine Shift Light
angezeigt.
1SPORT über den Sportmodusschal-
ter auswählen.
2Manuell-Modus des Getriebes akti-
vieren.
• Nacheinander orange aufleuch-
tende Segmente weisen auf bevor-
stehenden Schaltzeitpunkt hin.
• Segmente leuchten rot. Spätestens
dann schalten.
Beim Erreichen der Höchstdrehzahl
blinkt die gesamte Anzeige rot und zum
Schutz des Motors wird die Kraftstoffzu-
fuhr abgeregelt.Weitere Informationen, siehe Ruhezu-
stand, Betriebs- und Fahrbereitschaft,
siehe Seite 49.
Funktionsvoraussetzungen
Shift Lights einschalten
Anzeige
Betriebsbereitschaft und Fahr-
bereitschaft
Der Schriftzug OFF in der
Instrumentenkombination
zeigt an, dass die Fahrbereit-
schaft ausgeschaltet und die
Betriebsbereitschaft einge-
schaltet ist.
Der Schriftzug READY in der
Instrumentenkombination
zeigt an, dass die Auto Start
Stopp Funktion zum automa-
tischen Motorstart bereit ist.
Motorkühlmitteltemperatur
Anzeige
Wenn die Motortemperatur
niedrig ist: Nur die Seg-
mente, die im niedrigen
Temperaturbereich sind,
leuchten auf. Mit mäßiger
Drehzahl und Geschwin-
digkeit fahren.
Wenn die Motortemperatur
normal ist: Alle Segmente
im mittleren Temperaturbe-
reich leuchten auf.
Wenn die Motortemperatur
hoch ist: Alle Segmente im
hohen Temperaturbereich
leuchten auf. Eine Warn-
meldung wird auch ange-
zeigt.
Kühlmittelstand prüfen, siehe
Seite 313.
Supra_OM_German_OM99X79M_1_2011.book 162 ページ ２０２０年８月２７日　木曜日　午後１時２２分

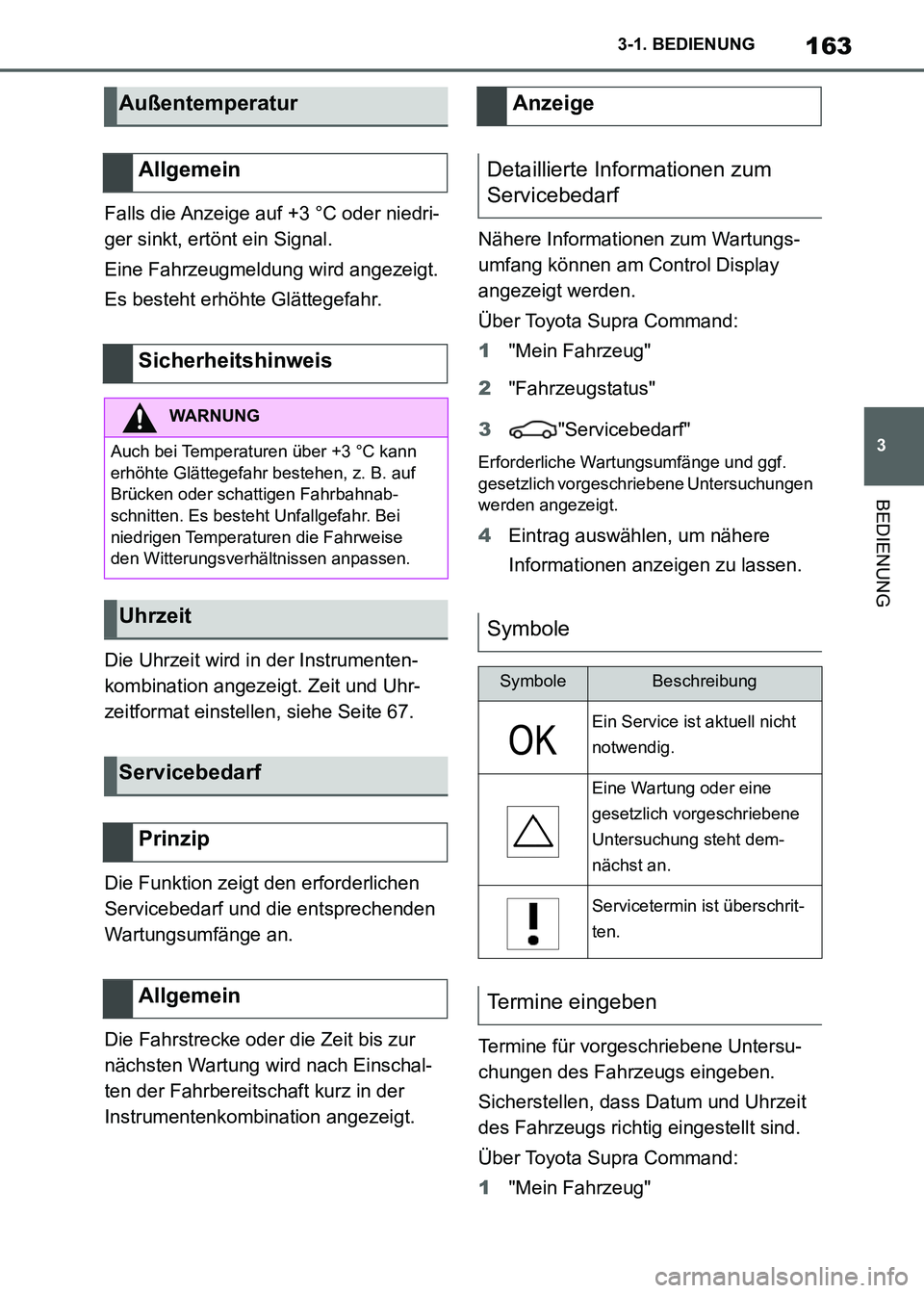

163
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Falls die Anzeige auf +3 °C oder niedri-
ger sinkt, ertönt ein Signal.
Eine Fahrzeugmeldung wird angezeigt.
Es besteht erhöhte Glättegefahr.
Die Uhrzeit wird in der Instrumenten-
kombination angezeigt. Zeit und Uhr-
zeitformat einstellen, siehe Seite 67.
Die Funktion zeigt den erforderlichen
Servicebedarf und die entsprechenden
Wartungsumfänge an.
Die Fahrstrecke oder die Zeit bis zur
nächsten Wartung wird nach Einschal-
ten der Fahrbereitschaft kurz in der
Instrumentenkombination angezeigt.Nähere Informationen zum Wartungs-
umfang können am Control Display
angezeigt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Servicebedarf"
Erforderliche Wartungsumfänge und ggf.
gesetzlich vorgeschriebene Untersuchungen
werden angezeigt.
4Eintrag auswählen, um nähere
Informationen anzeigen zu lassen.
Termine für vorgeschriebene Untersu-
chungen des Fahrzeugs eingeben.
Sicherstellen, dass Datum und Uhrzeit
des Fahrzeugs richtig eingestellt sind.
Über Toyota Supra Command:
1"Mein Fahrzeug"
Außentemperatur
Allgemein
Sicherheitshinweis
WARNUNG
Auch bei Temperaturen über +3 °C kann
erhöhte Glättegefahr bestehen, z. B. auf
Brücken oder schattigen Fahrbahnab-
schnitten. Es besteht Unfallgefahr. Bei
niedrigen Temperaturen die Fahrweise
den Witterungsverhältnissen anpassen.
Uhrzeit
Servicebedarf
Prinzip
Allgemein
Anzeige
Detaillierte Informationen zum
Servicebedarf
Symbole
SymboleBeschreibung
Ein Service ist aktuell nicht
notwendig.
Eine Wartung oder eine
gesetzlich vorgeschriebene
Untersuchung steht dem-
nächst an.
Servicetermin ist überschrit-
ten.
Termine eingeben
Supra_OM_German_OM99X79M_1_2011.book 163 ページ ２０２０年８月２７日　木曜日　午後１時２２分

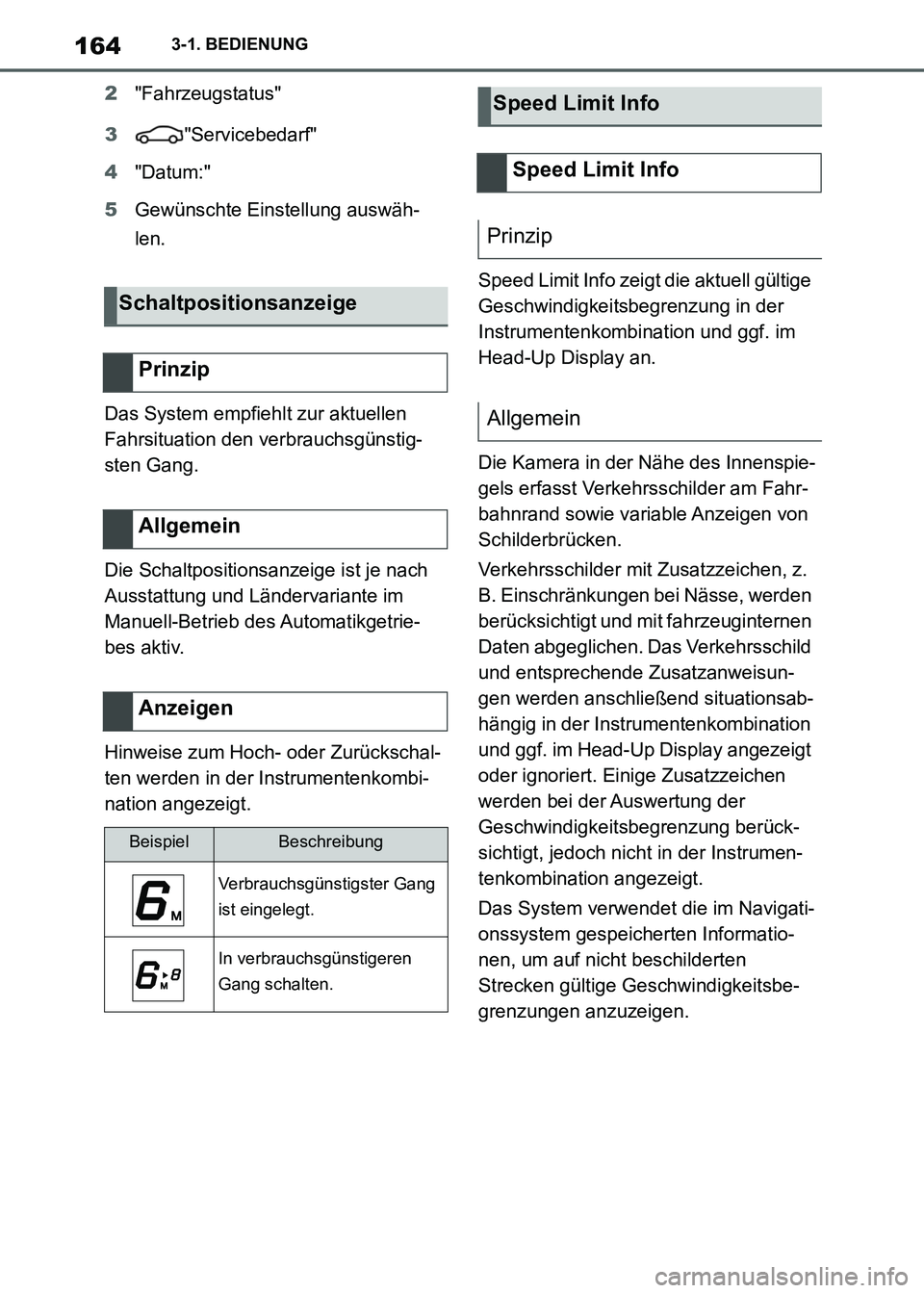

1643-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)2"Fahrzeugstatus"
3"Servicebedarf"
4"Datum:"
5Gewünschte Einstellung auswäh-
len.
Das System empfiehlt zur aktuellen
Fahrsituation den verbrauchsgünstig-
sten Gang.
Die Schaltpositionsanzeige ist je nach
Ausstattung und Ländervariante im
Manuell-Betrieb des Automatikgetrie-
bes aktiv.
Hinweise zum Hoch- oder Zurückschal-
ten werden in der Instrumentenkombi-
nation angezeigt.Speed Limit Info zeigt die aktuell gültige
Geschwindigkeitsbegrenzung in der
Instrumentenkombination und ggf. im
Head-Up Display an.
Die Kamera in der Nähe des Innenspie-
gels erfasst Verkehrsschilder am Fahr-
bahnrand sowie variable Anzeigen von
Schilderbrücken.
Verkehrsschilder mit Zusatzzeichen, z.
B. Einschränkungen bei Nässe, werden
berücksichtigt und mit fahrzeuginternen
Daten abgeglichen. Das Verkehrsschild
und entsprechende Zusatzanweisun-
gen werden anschließend situationsab-
hängig in der Instrumentenkombination
und ggf. im Head-Up Display angezeigt
oder ignoriert. Einige Zusatzzeichen
werden bei der Auswertung der
Geschwindigkeitsbegrenzung berück-
sichtigt, jedoch nicht in der Instrumen-
tenkombination angezeigt.
Das System verwendet die im Navigati-
onssystem gespeicherten Informatio-
nen, um auf nicht beschilderten
Strecken gültige Geschwindigkeitsbe-
grenzungen anzuzeigen.
Schaltpositionsanzeige
Prinzip
Allgemein
Anzeigen
BeispielBeschreibung
Verbrauchsgünstigster Gang
ist eingelegt.
In verbrauchsgünstigeren
Gang schalten.
Speed Limit Info
Speed Limit Info
Prinzip
Allgemein
Supra_OM_German_OM99X79M_1_2011.book 164 ページ ２０２０年８月２７日　木曜日　午後１時２２分

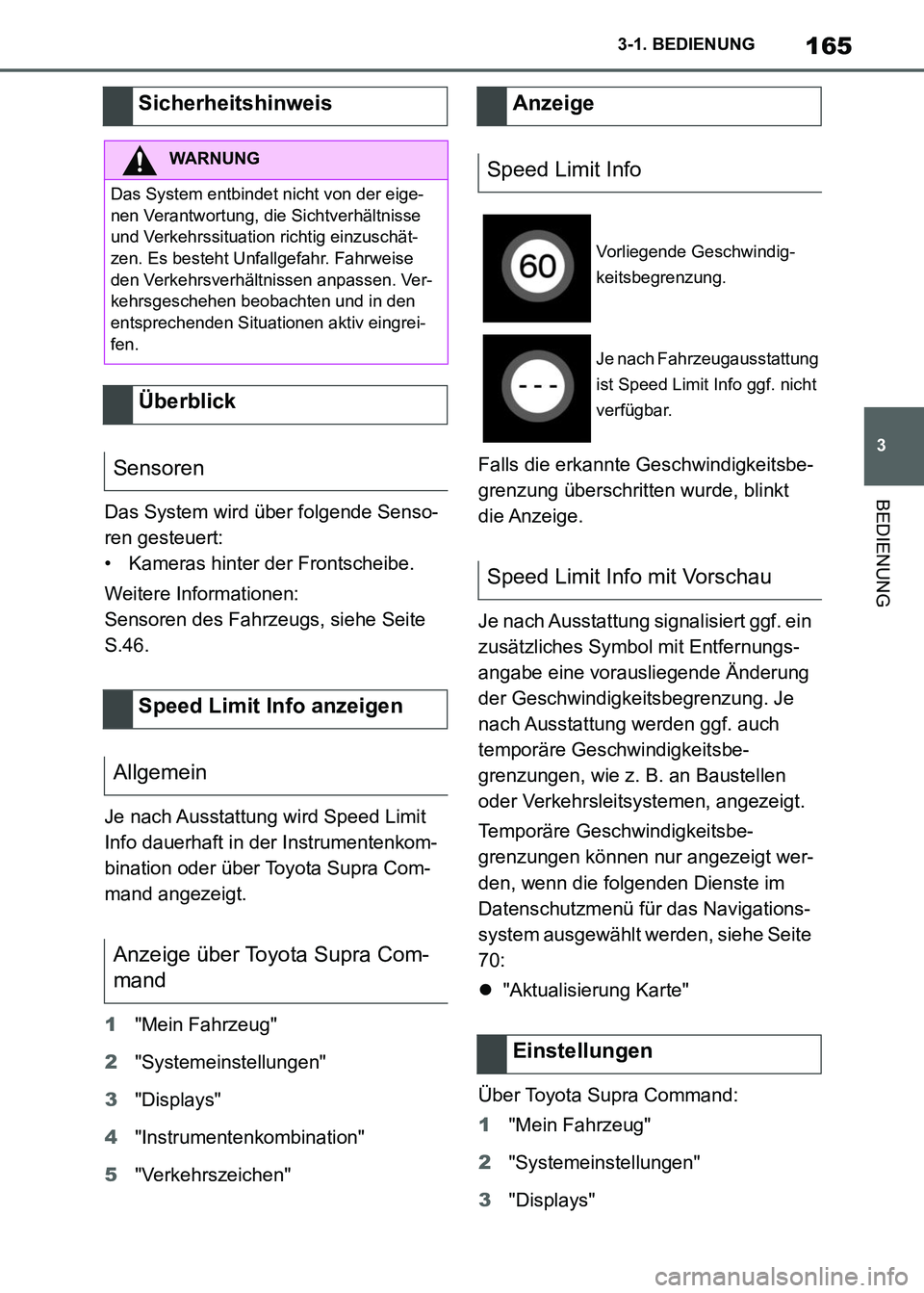

165
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Das System wird über folgende Senso-
ren gesteuert:
• Kameras hinter der Frontscheibe.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
S.46.
Je nach Ausstattung wird Speed Limit
Info dauerhaft in der Instrumentenkom-
bination oder über Toyota Supra Com-
mand angezeigt.
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Instrumentenkombination"
5"Verkehrszeichen"Falls die erkannte Geschwindigkeitsbe-
grenzung überschritten wurde, blinkt
die Anzeige.
Je nach Ausstattung signalisiert ggf. ein
zusätzliches Symbol mit Entfernungs-
angabe eine vorausliegende Änderung
der Geschwindigkeitsbegrenzung. Je
nach Ausstattung werden ggf. auch
temporäre Geschwindigkeitsbe-
grenzungen, wie z. B. an Baustellen
oder Verkehrsleitsystemen, angezeigt.
Temporäre Geschwindigkeitsbe-
grenzungen können nur angezeigt wer-
den, wenn die folgenden Dienste im
Datenschutzmenü für das Navigations-
system ausgewählt werden, siehe Seite
70:
"Aktualisierung Karte"
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
Überblick
Sensoren
Speed Limit Info anzeigen
Allgemein
Anzeige über Toyota Supra Com-
mand
Anzeige
Speed Limit Info
Vorliegende Geschwindig-
keitsbegrenzung.
Je nach Fahrzeugausstattung
ist Speed Limit Info ggf. nicht
verfügbar.
Speed Limit Info mit Vorschau
Einstellungen
Supra_OM_German_OM99X79M_1_2011.book 165 ページ ２０２０年８月２７日　木曜日　午後１時２２分

1663-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)4"Instrumentenkombination"
5Gewünschte Einstellung auswäh-
len:
"Warnung bei Überschreitung": Das
Blinken der Anzeige von Speed Limit
Info in der Instrumentenkombination
und im Head-Up Display bei Über-
schreitung der aktuell gültigen
Geschwindigkeitsbegrenzung akti-
vieren oder deaktivieren.
"Überschreitung anzeigen": Die von
der Speed Limit Info erkannte
Geschwindigkeitsbegrenzung wird
durch eine Markierung im Geschwin-
digkeitsmesser in der Instrumenten-
kombination angezeigt.
Weitere Informationen:
• Kameras, siehe Seite S.46.
In manchen Situationen, wie z. B. in
den folgenden, kann die Funktionalität
eingeschränkt sein oder es werden fal-
sche Informationen angezeigt:
Wenn Verkehrsschilder durch
Objekte, Aufkleber oder Farbe gänz-
lich oder teilweise verdeckt sind.
Bei dichtem Auffahren auf ein vor-
ausfahrendes Fahrzeug.
Wenn die im Navigationssystem
gespeicherten Geschwindigkeitsbe-
grenzungen oder Straßendaten
falsch sind.
Bei zeit- und wochentagabhängigen
Geschwindigkeitsbegrenzungen.In Gebieten, die nicht im Navigati-
onssystem berücksichtigt sind.
Bei Abweichungen zur Navigation, z.
B. aufgrund geänderter Straßenfüh-
rungen.
Bei elektronischen Verkehrsschil-
dern.
Beim Überholen von Bussen oder
einem LKW mit aufgeklebten Ver-
kehrszeichen.
Wenn Verkehrszeichen nicht der
Norm entsprechen.
Bei Erkennung von Schildern, die für
eine Parallelstraße gelten.
Bei länderspezifischen Beschilde-
rungen oder Straßenführungen.
Speed Limit Info zeigt in der Instrumen-
tenkombination und dem Head-Up Dis-
play die aktuell gültige
Geschwindigkeitsbegrenzung und ggf.
Zusatzzeichen, wie z. B. bei Nässe, an.
Die Kamera im Bereich des Innenspie-
gels erfasst Verkehrsschilder am Fahr-
bahnrand sowie variable Anzeigen von
Schilderbrücken.
Verkehrsschilder mit Zusatzzeichen, z.
B. bei Nässe, werden berücksichtigt
und mit fahrzeuginternen Daten abge-
glichen, z. B. des Scheibenwischersi-
gnals. Das Verkehrsschild und
Grenzen des Systems
Systemgrenzen der Sensoren
FunktionseinschränkungenSpeed Limit Info mit Überhol-
verbotsanzeige
Speed Limit Info
Prinzip
Allgemein
Supra_OM_German_OM99X79M_1_2011.book 166 ページ ２０２０年８月２７日　木曜日　午後１時２２分

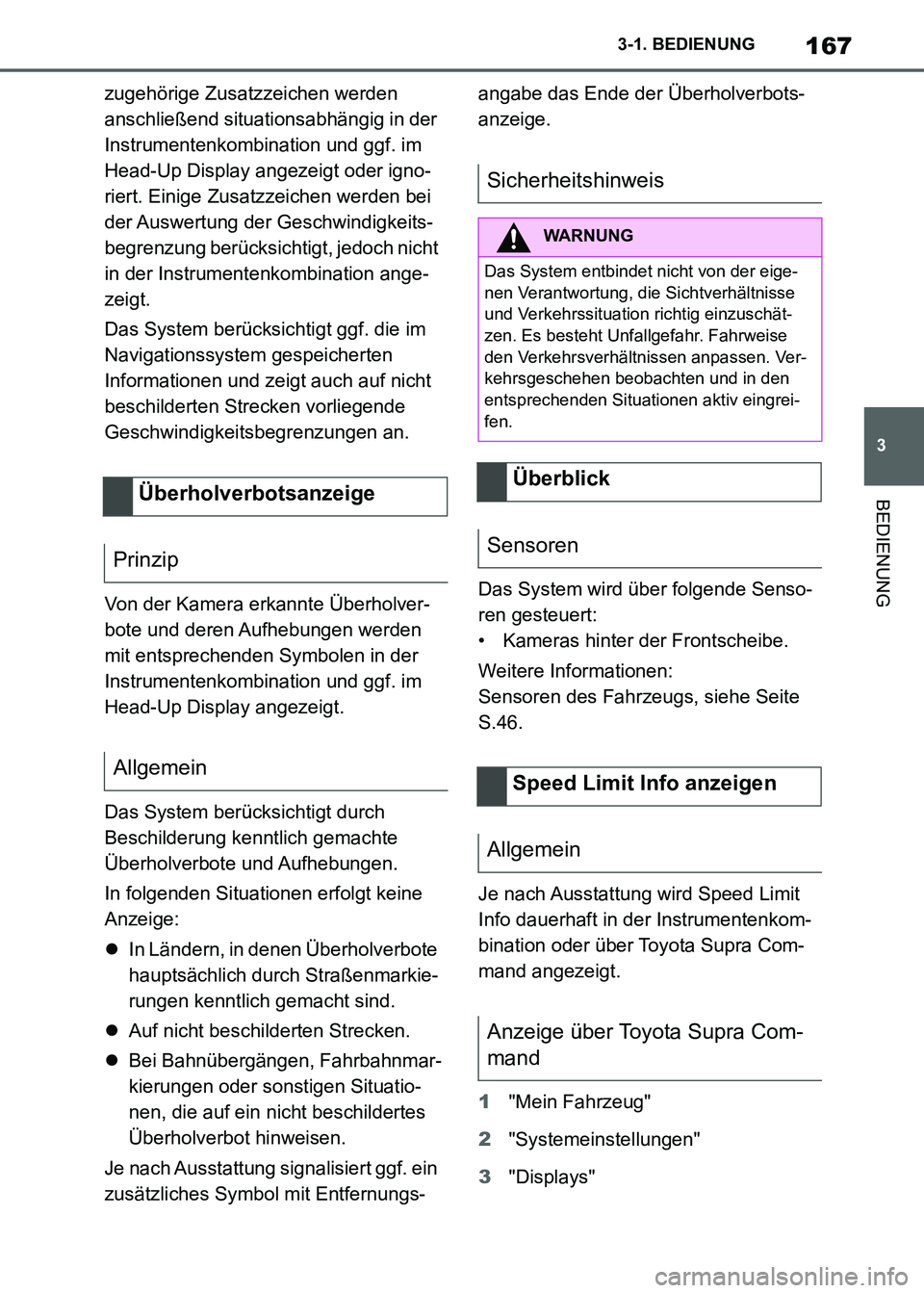

167
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)zugehörige Zusatzzeichen werden
anschließend situationsabhängig in der
Instrumentenkombination und ggf. im
Head-Up Display angezeigt oder igno-
riert. Einige Zusatzzeichen werden bei
der Auswertung der Geschwindigkeits-
begrenzung berücksichtigt, jedoch nicht
in der Instrumentenkombination ange-
zeigt.
Das System berücksichtigt ggf. die im
Navigationssystem gespeicherten
Informationen und zeigt auch auf nicht
beschilderten Strecken vorliegende
Geschwindigkeitsbegrenzungen an.
Von der Kamera erkannte Überholver-
bote und deren Aufhebungen werden
mit entsprechenden Symbolen in der
Instrumentenkombination und ggf. im
Head-Up Display angezeigt.
Das System berücksichtigt durch
Beschilderung kenntlich gemachte
Überholverbote und Aufhebungen.
In folgenden Situationen erfolgt keine
Anzeige:
In Ländern, in denen Überholverbote
hauptsächlich durch Straßenmarkie-
rungen kenntlich gemacht sind.
Auf nicht beschilderten Strecken.
Bei Bahnübergängen, Fahrbahnmar-
kierungen oder sonstigen Situatio-
nen, die auf ein nicht beschildertes
Überholverbot hinweisen.
Je nach Ausstattung signalisiert ggf. ein
zusätzliches Symbol mit Entfernungs-angabe das Ende der Überholverbots-
anzeige.
Das System wird über folgende Senso-
ren gesteuert:
• Kameras hinter der Frontscheibe.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
S.46.
Je nach Ausstattung wird Speed Limit
Info dauerhaft in der Instrumentenkom-
bination oder über Toyota Supra Com-
mand angezeigt.
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
Überholverbotsanzeige
Prinzip
Allgemein
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
Überblick
Sensoren
Speed Limit Info anzeigen
Allgemein
Anzeige über Toyota Supra Com-
mand
Supra_OM_German_OM99X79M_1_2011.book 167 ページ ２０２０年８月２７日　木曜日　午後１時２２分

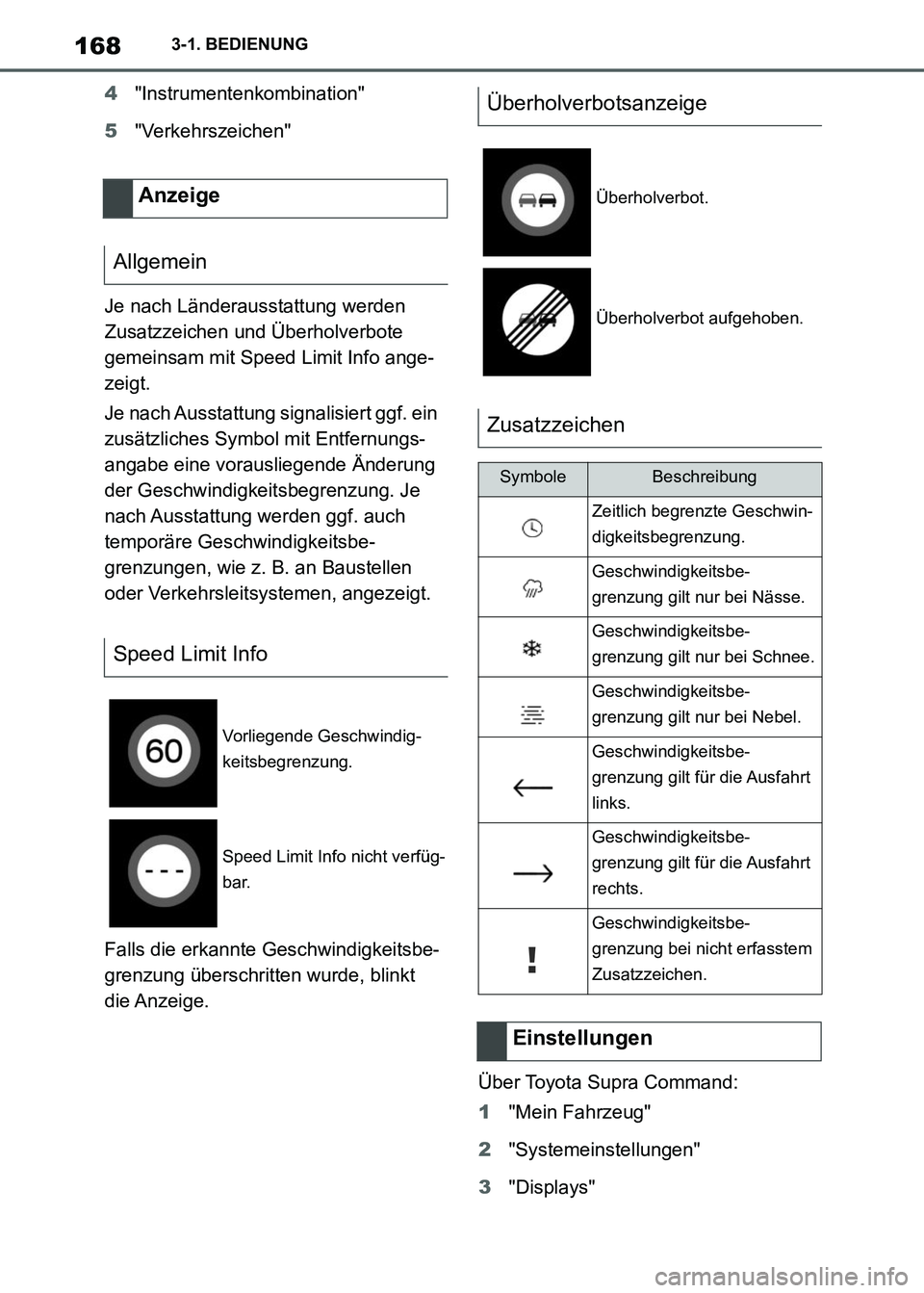

1683-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)4"Instrumentenkombination"
5"Verkehrszeichen"
Je nach Länderausstattung werden
Zusatzzeichen und Überholverbote
gemeinsam mit Speed Limit Info ange-
zeigt.
Je nach Ausstattung signalisiert ggf. ein
zusätzliches Symbol mit Entfernungs-
angabe eine vorausliegende Änderung
der Geschwindigkeitsbegrenzung. Je
nach Ausstattung werden ggf. auch
temporäre Geschwindigkeitsbe-
grenzungen, wie z. B. an Baustellen
oder Verkehrsleitsystemen, angezeigt.
Falls die erkannte Geschwindigkeitsbe-
grenzung überschritten wurde, blinkt
die Anzeige.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
Anzeige
Allgemein
Speed Limit Info
Vorliegende Geschwindig-
keitsbegrenzung.
Speed Limit Info nicht verfüg-
bar.
Überholverbotsanzeige
Überholverbot.
Überholverbot aufgehoben.
Zusatzzeichen
SymboleBeschreibung
Zeitlich begrenzte Geschwin-
digkeitsbegrenzung.
Geschwindigkeitsbe-
grenzung gilt nur bei Nässe.
Geschwindigkeitsbe-
grenzung gilt nur bei Schnee.
Geschwindigkeitsbe-
grenzung gilt nur bei Nebel.
Geschwindigkeitsbe-
grenzung gilt für die Ausfahrt
links.
Geschwindigkeitsbe-
grenzung gilt für die Ausfahrt
rechts.
Geschwindigkeitsbe-
grenzung bei nicht erfasstem
Zusatzzeichen.
Einstellungen
Supra_OM_German_OM99X79M_1_2011.book 168 ページ ２０２０年８月２７日　木曜日　午後１時２２分

169
3 3-1. BEDIENUNG
BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)4"Instrumentenkombination"
5Gewünschte Einstellung auswäh-
len:
"Warnung bei Überschreitung": Das
Blinken der Anzeige von Speed Limit
Info in der Instrumentenkombination
und im Head-Up Display bei Über-
schreitung der aktuell gültigen
Geschwindigkeitsbegrenzung akti-
vieren oder deaktivieren.
"Überschreitung anzeigen": Die von
der Speed Limit Info erkannte
Geschwindigkeitsbegrenzung wird
durch eine Markierung im Geschwin-
digkeitsmesser in der Instrumenten-
kombination angezeigt.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein und ggf.
etwas Falsches anzeigen:
Bei starkem Nebel, Nässe oder
Schneefall.
Wenn Schilder durch Objekte, Auf-
kleber oder Farbe gänzlich oder teil-
weise verdeckt sind.
Bei dichtem Auffahren auf ein vor-
ausfahrendes Fahrzeug.
Bei starkem Gegenlicht oder starken
Reflexionen.
Wenn die Frontscheibe vor dem
Innenspiegel beschlagen, ver-
schmutzt oder durch Aufkleber etc.
verdeckt ist.
Wenn die Kamera aufgrund zu hoher
Temperaturen überhitzt und vorüber-
gehend abgeschaltet ist.
Aufgrund möglicher Falscherken-
nungen der Kamera.
Wenn die im Navigationssystem gespeicherten Geschwindigkeitsbe-
grenzungen oder Straßendaten
falsch sind.
Bei zeit- und wochentagabhängigen
Geschwindigkeitsbegrenzungen.
In Gebieten, die nicht im Navigati-
onssystem berücksichtigt sind.
Bei Abweichungen zur Navigation, z.
B. aufgrund geänderter Straßenfüh-
rungen.
Bei elektronischen Verkehrsschil-
dern.
Beim Überholen von Bussen oder
einem LKW mit aufgeklebten Ver-
kehrszeichen.
Wenn Verkehrszeichen nicht der
Norm entsprechen.
Bei Erkennung von Schildern, die für
eine Parallelstraße gelten.
Bei länderspezifischen Beschilde-
rungen oder Straßenführungen.
Während des Kalibriervorgangs der
Kamera unmittelbar nach Fahr-
zeugauslieferung.
Die Anzeige kann bei Bedarf bedient
werden.
Entertainmentquelle.
Aktuelle Audioquelle.
Liste der letzten Anrufe.
Ggf. wird das entsprechende Menü am
Control Display geöffnet.
Angezeigte Punkte können je nach
Fahrzeugspezifikationen variieren.
Grenzen des Systems
Auswahllisten
Prinzip
Anzeige
Supra_OM_German_OM99X79M_1_2011.book 169 ページ ２０２０年８月２７日　木曜日　午後１時２２分

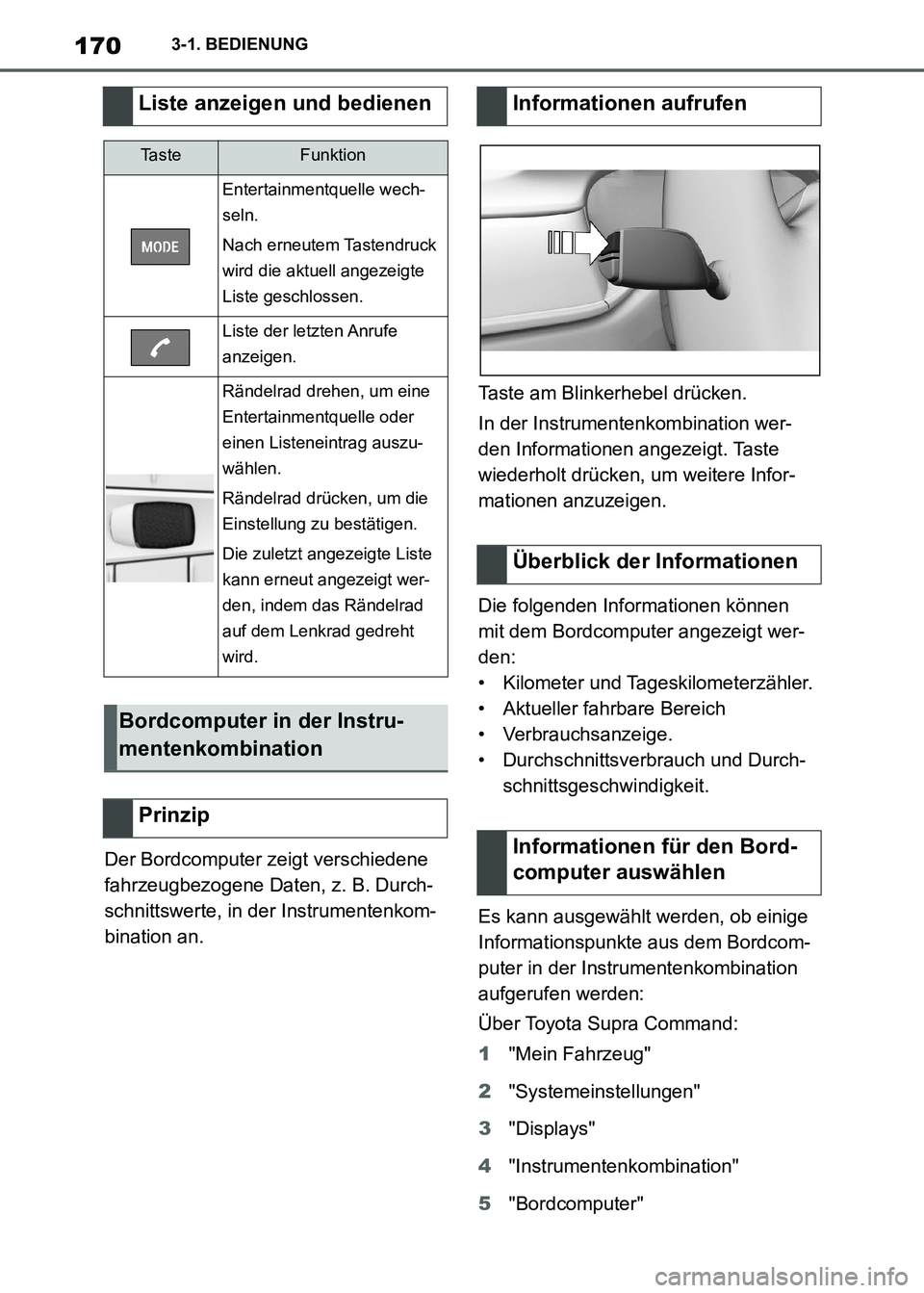

1703-1. BEDIENUNG
Supra Owner's Manual_M (from Nov. '20 Prod.)Der Bordcomputer zeigt verschiedene
fahrzeugbezogene Daten, z. B. Durch-
schnittswerte, in der Instrumentenkom-
bination an.Taste am Blinkerhebel drücken.
In der Instrumentenkombination wer-
den Informationen angezeigt. Taste
wiederholt drücken, um weitere Infor-
mationen anzuzeigen.
Die folgenden Informationen können
mit dem Bordcomputer angezeigt wer-
den:
• Kilometer und Tageskilometerzähler.
• Aktueller fahrbare Bereich
• Verbrauchsanzeige.
• Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit.
Es kann ausgewählt werden, ob einige
Informationspunkte aus dem Bordcom-
puter in der Instrumentenkombination
aufgerufen werden:
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Instrumentenkombination"
5"Bordcomputer"
Liste anzeigen und bedienen
Ta s t eFunktion
Entertainmentquelle wech-
seln.
Nach erneutem Tastendruck
wird die aktuell angezeigte
Liste geschlossen.
Liste der letzten Anrufe
anzeigen.
Rändelrad drehen, um eine
Entertainmentquelle oder
einen Listeneintrag auszu-
wählen.
Rändelrad drücken, um die
Einstellung zu bestätigen.
Die zuletzt angezeigte Liste
kann erneut angezeigt wer-
den, indem das Rändelrad
auf dem Lenkrad gedreht
wird.
Bordcomputer in der Instru-
mentenkombination
Prinzip
Informationen aufrufen
Überblick der Informationen
Informationen für den Bord-
computer auswählen
Supra_OM_German_OM99X79M_1_2011.book 170 ページ ２０２０年８月２７日　木曜日　午後１時２２分
