3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Kui valitud kiirus on liiga kõrge kurvi
võtmiseks, vähendage seda.
Süsteem ei pruugi aga kurvides
kurve kurve tuvastada, seega
hoidke kiirus mõõdukana.
Süsteemi tuvastamisvõime on
piiratud. Sellised olukorrad võivad
tekkida kitsastes kurvides, kus ees
sõitvat sõidukit ei tuvastata või
tuvastatakse väga hilja.
Järskudes kurvides võib süsteem
tuvastada hoopis teisel rajal sõitva
sõiduki. Kui süsteem ei reageeri
eessõitvale autole, peate
pidurdama. Gaasipedaali
vabastamisel võtab süsteem uuesti üle auto kiiruse hoidmise.
Auto ei saa näiteks järgnevates
olukordades automaatselt paigalt
võtta:

Järskudel tõusudel
 Enne teetakistusi.
Sel juhul vajutage gaasipedaalile.
Kui ilmastikutingimused või
valgustingimused on ebasoodsad,
võivad kehtida järgmised piirangud:
 Sõidukite tuvastamine on
vähenenud
 Lühikesed katkestused sõiduki
tuvastamisel
Näited ebasoodsate valgus- ja
ilmastikutingimuste kohta.
 Märjad teed
 Lumesadu
 Lörts
 Udu
 Vastutulev valgus
Pöörake sõitmisel tähelepanu
ümbritsevatele liiklusoludele.
Vajadusel sekkuge aktiivselt,
näiteks pidurdamise või rooli
pööramisega.
Sõitmine kurvis
Kohalt võtmine
Ilm
Supra_OM_General_OM99X84EE_1_2011.book Page 251 Monday, January 11, 2021 1:05 PM

2523-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Soovitud sõidukiirus säilitatakse ka
mäest laskumisel. Kui mootori
võimsus ei ole piisav võib mäkke
tõusmisel tegelik sõidukiirus jääda
alla soovitud sõidukiiruse.
*: Mõnel mudelil
Kui auto süsteemid (nt kiirusepiiraja
info) tuvastavad kiirusepiirangu
muudatuse teel, on võimalik uut
kiirusepiirangut kohaldada
järgmistes süsteemides:
 Manuaalne kiirusepiiraja
 Püsikiirusehoidja
 Täiskiirusevahemikuga
dünaamiline kiirusehoidja.
Kiirust pakutakse uue soovitatava
kiirusena. Kiiruse kohaldamiseks
peavad vastavad süsteemid olema
sisse lülitatud.
Toyota Supra Command abil:
1„My vehicle"
2 „Vehicle settings"
3 "Speed Assistant"
Mootori võimsus
Kiirusepiiraja*
Põhimõte
Ohutus
HOIATUS
Süsteem ei asenda isikliiku vastustust
liiklusolude hindamisel. Süsteemi
piirangute tõttu ei saa ta kõigis
liiklusoludes iseseisvalt ja
asjakohaselt reageerida. See võib
põhjustada õnnetusi. Kohaldage
sõidustiili vastavalt teeoludele.
Jälgige liikust ja sekkuge viivitamatult,
kui olukord seda nõuab.
HOIATUS
Soovitud sõidukiirus võib olla
juhuslikult valesti määratud või valel
ajal sisse lülitatud. See võib
põhjustada õnnetusi. Kohandage
kiirus vastavalt teetingimustele.
Jälgige liikust ja sekkuge viivitamatult,
kui olukord seda nõuab.
Ülevaade
Roolilülitid
NuppFunktsioon
kohandage käsitsi
soovitatud sõidukiirusele.
Sisse ja väljalülitamine ning
seadistamine
Supra_OM_General_OM99X84EE_1_2011.book Page 252 Monday, January 11, 2021 1:05 PM

253
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Kui süsteem ja püsikiirushoidja on
sisselülitatud, kuvatakse teade
armatuurlauale.
Manuaalrežiimis tuleb tuvastatud
kiirusepiirang kohaldada käsitsi. On võimalik määrata, kas
kiirusepiirang tuleks aktsepteerida
täpselt või tolerantsiga –15 km/h
kuni +15 km/h.
Toyota Supra Command abil:
1
„My vehicle"
2 „Vehicle settings"
3 "Speed Assistant"
4 "Adjust speed limits"
5 Kinnitage soovitud seade.
Kiirusepiirangu abisüsteem, mis
põhineb kiirusepiirangu
infosüsteemil.
Arvestage kiirusepiirangu
infosüsteemi piirangutega, vt lk
180.
Sõltuvalt riigist, ei pruugi kuvatud
kiirusepiirangud olla
aktsepteerimiseks saadaval või
saadaval ainult piirangutega,
näiteks navigeerimissüsteemi
kiiruse kohta.
Püsikiiruse hoidja ilma pikivahe
jälgimiseta: sõltuvalt süsteemist ei
pruugi kiirusepiiranguid
automaatselt vastu võtta.
Eelnevaid kiirusepiiranguid võib
rakendada ainult dünaamilise
püsikiiruse hoidja jaoks.

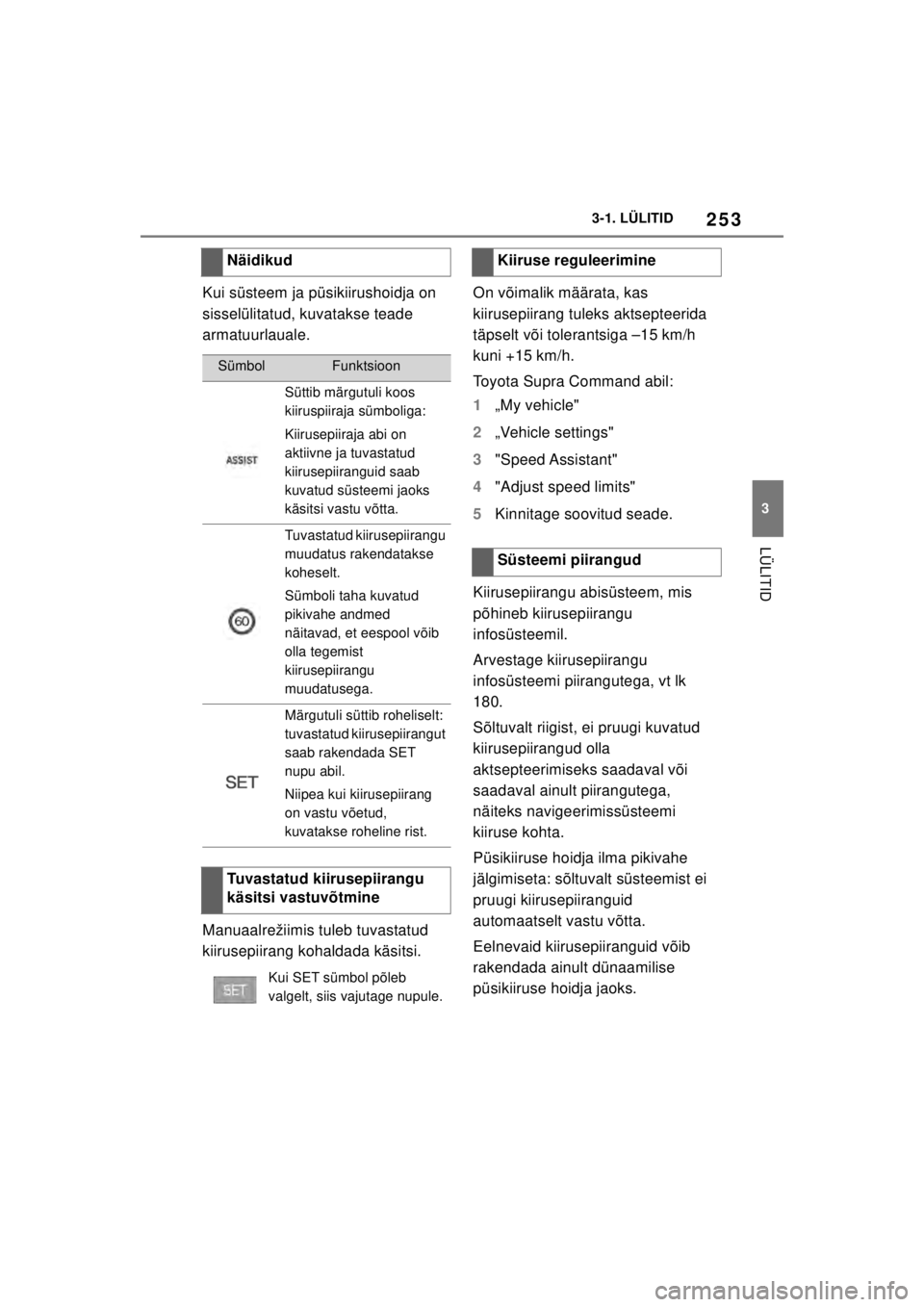

Näidikud
SümbolFunktsioon
Süttib märgutuli koos
kiiruspiiraja sümboliga:
Kiirusepiiraja abi on
aktiivne ja tuvastatud
kiirusepiiranguid saab
kuvatud süsteemi jaoks
käsitsi vastu võtta.
Tuvastatud kiirusepiirangu
muudatus rakendatakse
koheselt.
Sümboli taha kuvatud
pikivahe andmed
näitavad, et eespool võib
olla tegemist
kiirusepiirangu
muudatusega.
Märgutuli süttib roheliselt:
tuvastatud kiirusepiirangut
saab rakendada SET
nupu abil.
Niipea kui kiirusepiirang
on vastu võetud,
kuvatakse roheline rist.
Tuvastatud kiirusepiirangu
käsitsi vastuvõtmine
Kui SET sümbol põleb
valgelt, siis vajutage nupule.
Kiiruse reguleerimine
Süsteemi piirangud
Supra_OM_General_OM99X84EE_1_2011.book Page 253 Monday, January 11, 2021 1:05 PM

2543-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Süsteem ei pruugi
kiirusepiirangutele reageerida, kui
navigatsioonisüsteem ei suuda
kindlalt kindlaks teha sõiduki
asukoha.
Parkimisandur aitab juhti auto
parkimisel. Auto ees või taga
asuvatest takistustest, illele auto
aeglaselt läheneb antakse märku
helisignaalide abil ja kuvatakse
keskpaneeli ekraanile.
Sõltuvalt seadme versioonist
võivad külgmised ultraheliandurid
tuvastada auto küljel olevad
takistused ka külgkaitse poolt, vt lk
257.
Vahemaa mõõtmiseks kasutatavad
ultraheliandurid asuvad
kaitseraudades ja vajaduse korral
auto küljel.
Andurite töökaugus on umbes 2 m
olevalt takistusest ja keskkonnast.
Kui auto on objektist umbes 70 cm,
kaugusel ja kokkupõrge on
vältimatu, antakse akustiline
hoiatus.
Auto taga olevate takistuste korral
antakse helisignaali varem, 1,50 m kaugusel.
Parkimisandurid
Põhimõte
Üldine
Ohutus
HOIATUS
Süsteem ei asenda isikliiku vastustust
liiklusolude hindamisel. Süsteemi
piirangute tõttu ei saa ta kõigis
liiklusoludes iseseisvalt ja
asjakohaselt reageerida. See võib
põhjustada õnnetusi. Kohaldage
sõidustiili vastavalt teeoludele.
Jälgige liikust ja sekkuge viivitamatult,
kui olukord seda nõuab.
HOIATUS
Kui parkimisandurite töötamisel auto
liigub suurema sõidukiirusega, võib
füüsikaliste tingimuste tõttu hoiatus
viibida. Esineb vigastuste või vara
kahjustamise oht. Ärge lähenege
takistustele kiiresti. Hoiduge kiiresti
kohalt võtmast, kui parkimisandurid ei
ole veel aktiivsed.
Ülevaade
Lüliti
Parkimisabi nupp
Supra_OM_General_OM99X84EE_1_2011.book Page 254 Monday, January 11, 2021 1:05 PM

255
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Süsteemi juhitakse auto
varustusest sõltuvalt järgnevate
anduritega:
• Kaitseraudade ultraheliandurid
Lisateave
: Auto andurid, vt lk 52.
Süsteem lülitub automaatselt
järgmistes olukordades susse:

Töötava mootoriga tagurpidi
käigu valimisel.
 Sõltuvalt seadme versioonist:
tuvastatud takistustele
lähenemisel, kui kiirus on alla 4
km/h. Aktiveerimisvahemaa
sõltub olukorrast.
Takistuste avastamise korral saab
aktiveerida automaatse
aktiveerimise.
Toyota Supra Command abil:
1 „My vehicle"
2 „Vehicle settings"
3 "Parking"
4 Võimailusel: „Automatic Parking
Sensors activation"
5 „Automatic Parking Sensors
activ."
Seadistused salvestatakse
parajasti kasutuses olevasse juhiprofiili.
Sõltuvalt seadme versioonist lülitub
vastav kaameravaade automaatselt
sisse.
Funktsioon lülitub välja kindla
distantsi läbimisel või kiiruse
saavutamisel.
Vajaduse korral lülitage kaamera
uuesti sisse.

Sees: märgutuli põleb.
 Väljas: Märgutuli kaob.
Tagakaamera vaadet kuvatakse kui
tagurduskäik on sisse lülitatud ja
parkimisabi nupp on alla vajutatud.
Sõltuvalt varustusest ei saa
süsteemi käsitsi välja lülitada, kui
tagasikäik on sisse lülitatud.
■Üldine
Takistusele lähenedes teavitatakse
selle olemasolust ja kaugusest
katkendliku helisignaaliga, mis
kostab vastavast suunast. Näiteks,
kui PDC tuvastab takistuse auto
Andurid
Sisse- ja väljalülitamine
Automaatne väljalülitamine
Automaatne väljalülitumine
edasiliikumisel
Käsitsi sisse-/väljalülitamine
Vajutage parkimisabi nuppu.
Hoiatused
Helisignaalid
Supra_OM_General_OM99X84EE_1_2011.book Page 255 Monday, January 11, 2021 1:05 PM

2563-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
vasakus taganurgas, kostab
helisignaal tagumisest
vasakpoolsest kõlarist.
Mida lähemale auto takistusele
jõuab, seda kiiremaks muutub
helisignaal (helisignaali intervall
lüheneb).
Kui takistus on umbes 20 cm kõlab
pidev helisignaal.
Kui auto ees ja taga on takistused
samaaegselt lähemal, kui 20 cm,
kostavad helisignaalid vaheldumisi.
P käigu sisselülitamisel lülituvad
helisignaalid välja.
Seisvas autos lülitub katkendlik
helisignaal mõne aja pärast välja.
■Helitugevuse lüliti
Parkimisandurite helitugevust saab
reguleerida.
Toyota Supra Command abil:
1 „My vehicle"
2 „System settings"
3 „Sounds"
4 „Volume settings"
5 „Parking Sensor"
6 Soovitud väärtuse määramine.
Seadistused salvestatakse
parajasti kasutuses olevasse
juhiprofiili. Auto lähenemist takistusele
näidatakse keskpaneeli ekraanil.
Kaugemad takistused kuvatakse
juba enne helisignaali.
Kuva ilmub kohe, kui parkimisandur
on sisselülitatud.
Andurite salvestusvahemik
kuvatakse roheliselt, kollaselt ja
punaselt, kui vahemikus on
tuvastatud takistusi.
Vajaliku ruumi hindamiseks
kuvatakse sõidusuuna jooned.
Tahavaatekaamera pildi kuvamisel
on võimalik parkimisandurile ümber
lülituda või vajadusel teisele
takistuste tähistamise vaatele.
1
Vajadusel kallutage kontrollerit
vasakule.
2 Näiteks "Parking sensors"
RCTA funktsioon, vt lk 262;
sõltuvalt lisavarustusest hoiatavad
parkimisandurid auto ees või taga
küljelt lähenevate takistuste puhul. Visuaalne hoiatus
Supra_OM_General_OM99X84EE_1_2011.book Page 256 Monday, January 11, 2021 1:05 PM

257
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Parkimisandurite
hädapidurdusfunktsioon käivitab
viivitamatu pidurdamise
kokkupõrkeohu korral.
Süsteemi piirangute tõttu ei saa
kokkupõrkeohtu vältida kõikides
olukordades.
funktsioon töötab, kui sõidukiirus on
alla jalakäia liikumiskiiruse või kui
auto veereb tagurpidi.
Gaasipedaalile vajutamine
katkestab aktiivpidurdamise.
Peale aktiivpidurdamist kuni
peatumiseni on võimalik jätkata
takistusele lähenemist.
Lähenemiseks vajutage kergelt
gaasipedaalile.
Gaasipedaalile tugevamini
vajutamisel liigub auto normaalselt
paigalt. Käsitsi pidurdamine on alati
võimalik.
Süsteem kasutab ultraheli andureid
ja parkimisabi. Toyota Supra Command abil:
1
„My vehicle"
2 „Vehicle settings"
3 "Parking"
4 „Active PDC emergency
intervention"
5 "Active PDC emergency interv."
Seadistused salvestatakse
parajasti kasutuses olevasse
juhiprofiili.
Kui süsteem hoiatab auto küljel
olevate takistuste suhtes.
Süsteem kasutab ultraheli andureid
ja parkimisabi.
Sõltuvalt varustusest:
hädapidurdusfunktsioon,
parkimisandurid
hädapidurdusega
Põhimõte
Üldine
Ohutus
HOIATUS
Süsteem ei asenda isikliiku vastustust
liiklusolude hindamisel. Tekib
avariioht. Kohaldage sõidustiili
vastavalt teeoludele. Lisaks jälgige
teie ümber toimuvat liiklust ja
ümbritsevat piirkonda ning sekkuge
viivitamatult, kui olukord seda nõuab.
Süsteemi sisse-/väljalülitamine
Sõltuvalt seadme
versioonist: külgkaitse
Põhimõte
Üldine
Supra_OM_General_OM99X84EE_1_2011.book Page 257 Monday, January 11, 2021 1:05 PM

2583-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Kuvatakse auto külgedel olevad
takistused auto külgede
kaitsmiseks.
 Värvilised tähised: hoiatus
takistuste tuvastamise kohta.
 Hallid tähised, viirutatud
pinnaga: takistusi ei ole
tuvastatud.
 Tähised puuduvad, must pind:
sõidukiga külgnevat ala ei ole
veel avastatud.
Süsteem näitab ainult seisvaid
takistusi, mis on eelnevalt neist
möödasõitmisel andurite poolt
tuvastatud.
Süsteem ei tuvasta, kas takistus
hiljem liigub. Tähistused kuvatakse
mustana, kui auto on teatud aja
seisnud. Auto kõrval olevat ala
tuleb uuesti tuvastada. Lisateave:
• Ultraheliandurid, vt lk 52.
Teatud tingimused ja objektid
võivad ultrahelimõõtmist piirata,
kaasa arvatud järgmised:

Takistused ja inimesed sõiduraja
ääres
 Madalad objektid (nt äärekivid)
võivad sattuda andurite
„pimedasse nurka“ enne pidevat
helisignaali
Kui süsteem läheneb oma
piirväärtustele, võivad tekkida
valehäired.
Valehäirete vältimiseks lülitage
näiteks automaatpesulates
parkimisandurid välja, vt lk 52.
Kuvamine
Külgmise parkimisabi piirangud
Süsteemi piirangud
Ohutus
HOIATUS
Süsteem ei pruugi süsteemi piiridest
tulenevalt üldse reageerida või
vastata liiga hilja, valesti või
põhjendamatult. Tekib avariioht.
Kohaldage sõidusti ili vastavalt
teeoludele. Lisaks jälgige teie ümber
toimuvat liiklust ja ümbritsevat
piirkonda ning sekkuge viivitamatult,
kui olukord seda nõuab.
Andurite süsteemipiirangud
Ultrahelil põhineva
mõõtesüsteemi suutlikkus
Valehäired
Supra_OM_General_OM99X84EE_1_2011.book Page 258 Monday, January 11, 2021 1:05 PM

259
3
3-1. LÜLITID
LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Kuvatakse auto teade.
Parkimisandurite töös on tõrge.
Võtke ühendust Toyota volitatud
esindaja või teenindusega või
mõne teise kvalifitseeritud
asjatundjaga.
Tahavaatekaamera hõlbustab
tagurdamist, Selleks kuvatrakse
keskpaneeli ekraanile auto taha
jääv vaade.
Ekraanil saab kuvada ka
abifunktsioone, näiteks abiliinid.
Süsteemi juhitakse auto
varustusest sõltuvalt järgnevate
anduritega:
• Tahavaatekaamera
Lisateave
: Auto andurid, vt lk 50.
Süsteem lülitub automaatselt sisse
töötava mootoriga tagurpidi käigu
valimisel.
Funktsioon lülitub välja kindla
distantsi läbimisel või kiiruse
saavutamisel.
Rikked
Ekraanile ilmub valge sümbol
ja andurite tuvastamisala on
kontrollpaneeli ekraanil
kujutatud tumedana.
Tahavaatekaamera
Põhimõte
Ohutus
HOIATUS
Süsteem ei asenda isikliiku vastustust
liiklusolude hindamisel. See võib
põhjustada õnnetusi. Kohaldage
sõidustiili vastavalt teeoludele. Lisaks
jälgige teie ümber toimuvat liiklust ja
ümbritsevat piirkonda ning sekkuge
viivitamatult, kui olukord seda nõuab.
Ülevaade
Sõltuvalt auto varustusest: nupp
autos
Parkimisabi nupp
Andurid
Sisse- ja väljalülitamine
Automaatne väljalülitamine
Automaatne väljalülitumine
edasiliikumisel
Supra_OM_General_OM99X84EE_1_2011.book Page 259 Monday, January 11, 2021 1:05 PM

2603-1. LÜLITID
Supra Owner’s Manual_EE (from Nov. ’20 Prod.)
Vajaduse korral lülitage kaamera
uuesti sisse.
 Sees: märgutuli põleb.
 Väljas: Märgutuli kaob.
Parkimisabi funktsioonid kuvatakse
keskpaneeli ekraanile.
Kui tahavaatekaameta kuva ei ilmu,
muutke vaadet Toyota Supra
Command:
1 Vajadusel kallutage kontrollerit.
2 "Rear view camera"
Ekraanile ilmub tahavaatekaamera
näit.
 Tahavaatekaamera on
sisselülitatud.
 Hoidke kaamera tuvastusala
puhtana. Kaamerate
tuvastamiseala võivad piirata
väljaulatuvad koormad või
haagised, mis ei ole
haagisepistikuga ühendatud. Abijoonte näitamine ja takistuste
märgistamine võivad olla
samaaegselt aktiveeritud.
Abifunktsioone saate siiski käsitsi
muuta.
1
Vajadusel kallutage kontrollerit
vasakule.
2 Vastavate eadete olemasolul:
"Camera picture"
3
 „Parking guide lines".
Kuvatakse sõidusuuna kujutavad
jooned ja pööramisraadius, vt
260.
 „Obstacle marking."
Varustusest sõltuvalt kuvatakse
parkimisandurite poolt tuvastatud
takistused sümbolitena, vt lk
261.
■Auto pikkuse ja laiuse
abijooned
Need jooned aitavad tasasel pinnal
parkimiskoha ja
manööverdamispinna suurust
Sõltuvalt auto varustusest: käsitsi
sisse- ja väljalülitamine
Vajutage parkimisabi nuppu.
Vaate lülitamine Toyota Supra
Commandi abil.
Kasutamise eeltingimused
Keskpaneeli ekraan
Üldine
Parkimis abijooned
Supra_OM_General_OM99X84EE_1_2011.book Page 260 Monday, January 11, 2021 1:05 PM
