Page 32 of 498

302-1. KORTE UITLEG
1Ruitenwissers
2 Instrumentenpaneel
3 Richtingaanwijzers, grootlicht
4 Lichtschakelaar
Controle- en waarschuwingslampjes
kunnen in verschillende combinaties en
kleuren branden.
Wanneer de motor wordt gestart of de
standby-modus wordt ingeschakeld,
wordt de werking van sommige lampjes
kort gecontroleerd. 1
Buitenspiegels
2 Schakelaars ruitbediening
3 Centrale vergrendeling
4 Ontgrendelen van de achterklep
1 Selectiehendel
2 Controller
3 Uitschakeltoets Stop & Start-sys-
teem
4 SPORT-modusschakelaar
5 Toets Parking Assist-systeem
6 Toets VSC OFF
7 Toets Toyota Supra Safety
8 Parkeerrem
Display en
bedieningselementen
Rondom het stuurwiel
Controle- en
waarschuwingslampjes
1
2
3
4
Bestuurdersportier
Schakelaarpaneel
321
4
Supra_OM_General_OM9A066E_1_2111.book Page 30 Friday, September 24, 2021 10:31 AM
Page 49 of 498

47
3
3-1. BEDIENING
BEDIENING
Dimlicht Blz. 185
Dashboardverlichting
Blz. 190
Parkeerlicht rechts Blz. 186
Parkeerlicht links Blz. 186
5 Bedieningshendel aan de stuur-
kolom, links
Richtingaanwijzer Blz. 150
Grootlicht, lichtsignaal
Blz. 150
Automatic High Beam-sys-
teem Blz. 187
Boordcomputer Blz. 176
6 Paddle shift-schakelaar Blz. 157
7 Toetsen op het stuurwiel, links
Handbediende snelheids-
begrenzer Blz. 232
Cruise control aan/uit
Blz. 234
Cruise control hervatten
Blz. 232
Cruise control onderbreken
Blz. 232
Dynamic Radar Cruise Con-
trol aan/uit Blz. 238
Cruise control: een snelheid
instellen
Speed Limit Assist: instellen op de
voorgestelde snelheidslimiet
Blz. 246 Cruise control onderbreken/
hervatten Blz. 232
Dynamic Radar Cruise Con-
trol: de afstand vergroten/verkleinen
Blz. 232
Tuimelschakelaar cruise
controlBlz. 232
8 Instrumentenpaneel Blz. 161
9 Toetsen op het stuurwiel, rechts
Keuzelijsten Blz. 176
Volume, zie de handleiding
voor het navigatiesysteem.
Spraakcommandosysteem
Blz. 68
Telefoon, raadpleeg de
handleiding voor het navigatie-,
multimedia- en communicatiesys-
teem
Kartelwieltje voor keuzelijsten
Blz. 176
10 Paddle shift-schakelaar Blz. 157
11 Bedieningshendel aan de stuurko-
lom, rechts
Ruitenwisser Blz. 150
Regensensor Blz. 151
Ruitensproeiers Blz. 152
12 Stuurwiel verstellen Blz. 119
13 Claxon, volledige oppervlak
14 Motorkapontgrendeling
Blz. 321
15 Achterklepontgrendeling
Blz. 91
Supra_OM_General_OM9A066E_1_2111.book Page 47 Friday, September 24, 2021 10:31 AM
Page 50 of 498

483-1. BEDIENING
1Regeldisplay Blz. 59
2 Alarmknipperlichten Blz. 351
3 Ventilatie Blz. 264
4 Dashboardkastje Blz. 272
5 Radio/multimedia, zie de handlei-
ding voor het navigatiesysteem
6 Automatische airconditioning
Blz. 260
7 Controller met toetsen Blz. 60,
Blz. 61
8 SPORT-modusschakelaar
Blz. 159
SPORT-rijmodus
Toyota Supra Safety Blz. 206
Stop & Start-systeem
Blz. 145 Parking Sensors Blz. 50
Achteruitrijcamera Blz. 252
RCTA-functie (Rear Cross Traffic
Alert) Blz. 256
Parking Assist-systeem Blz. 50
Vehicle Stability Control
(VSC) Blz. 229
9 Parkeerrem Blz. 148
10 Selectiehendel automatische trans-
missie Blz. 154
11 Drive Ready-modus in-/uit-
schakelen Blz. 144
Rondom de middenconsole
1
4
23
5
6
7
89
10
11
Supra_OM_General_OM9A066E_1_2111.book Page 48 Friday, September 24, 2021 10:31 AM
Page 148 of 498

1463-1. BEDIENING
Interieur niet verwarmd of gekoeld
tot de gewenste temperatuur.
Als er een kans is op condensvor-
ming wanneer de automatische air-
conditioning wordt ingeschakeld.
Motor of andere onderdelen niet op
bedrijfstemperatuur.
Koelen van de motor is noodzakelijk.
Scherpe stuurhoek of ver draaien
van het stuurwiel.
Accu is ver ontladen.
Op grote hoogtes.
Motorkap is ontgrendeld.
Parking Assist-systeem is ingescha-
keld.
Filerijden.
Selectiehendel in stand N of R.
Na achteruitrijden.
Gebruik van brandstof met veel
ethanol.
Onder de volgende omstandigheden
wordt de motor automatisch gestart om
weg te kunnen rijden:
Het rempedaal wordt losgelaten.
Accelereer na het starten van de motor
op de normale manier. Als de motor automatisch is uitgescha-
keld, zal hij niet automatisch worden
gestart als aan een van de volgende
voorwaarden wordt voldaan:
Bestuurdersgordel los en bestuur-
dersportier open.
Motorkap is ontgrendeld.
Diverse controlelampjes branden,
waarbij de tijdsduur varieert.
De motor kan alleen worden gestart
met de startknop.
Zelfs als u niet wilt wegrijden, wordt de
motor automatisch gestart in de vol-
gende situaties:
Zeer hoge temperatuur in het interi-
eur wanneer de koelfunctie wordt
ingeschakeld.
Zeer lage temperatuur in het interi-
eur wanneer de verwarming wordt
ingeschakeld.
Als er een kans is op condensvor-
ming wanneer de automatische air-
conditioning wordt ingeschakeld.
Als aan het stuurwiel wordt
gedraaid.
Schakelen van stand D naar N of R.
Schakelen van stand P naar N, D of
R.
Accu is ver ontladen.
Start van het meten van het oliepeil.
Starten van de motor
Voorwaarden voor werking
WegrijdenVeiligheidsfunctie
Beperkingen van het systeem
Supra_OM_General_OM9A066E_1_2111.book Page 146 Friday, September 24, 2021 10:31 AM
Page 250 of 498

2483-1. BEDIENING
Parking Sensors helpt u bij het parke-
ren van de auto. Wanneer objecten
voor of achter de auto langzaam wor-
den genaderd, wordt de bestuurder hier
door geluidssignalen en een weergave
op het regeldisplay op geattendeerd.
Afhankelijk van de uitvoering: objecten
aan de zijkant van de auto die worden
gedetecteerd door de ultrasoonsenso-
ren aan de zijkant kunnen ook worden
gemeld door de flankbeschermings-
functie, zie Blz. 251.
De ultrasoonsensoren waarmee de
afstand tot objecten wordt gemeten
bevinden zich in de bumpers en, afhan-
kelijk van de uitvoering, aan de zijkant
van de auto.
De reikwijdte van deze sensoren
bedraagt ongeveer 2 m, afhankelijk van
het object en de omgevingscondities.
Er klinkt een geluidssignaal wanneer de
auto zich op ongeveer 70 cm afstand
van een object bevindt en een aanrij-
ding dreigt.
Bij objecten achter de auto klinkt het
geluidssignaal al eerder, zodra de
afstand minder is dan ongeveer 1,50 m.
Parking Sensors
Principe
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Dit systeem ontneemt u niet de verant-
woordelijkheid om de verkeerssituatie
goed in te schatten. Vanwege de beper-
kingen van het systeem kan het niet op
elke verkeerssituatie afzonderlijk op de
juiste wijze reageren. Er bestaat een kans
op ongevallen. Pas uw rijstijl aan de
omstandigheden op de weg aan. Houd de
verkeerssituatie in de gaten en grijp in als
de situatie dit vereist.
WAARSCHUWING
Als Parking Sensors is geactiveerd en met
een hoge snelheid wordt gereden, kan het
door de fysieke omstandigheden voorko-
men dat u te laat wordt gewaarschuwd. Er
bestaat een kans op letsel of schade.
Matig uw snelheid bij het naderen van een
object. Rijd voorzichtig weg zolang Par-
king Sensors nog niet actief is.
Overzicht
Toets in de auto
Toets Parking Assist-systeem
Supra_OM_General_OM9A066E_1_2111.book Page 248 Friday, September 24, 2021 10:31 AM
Page 251 of 498

249
3
3-1. BEDIENING
BEDIENING
Het systeem wordt geregeld door de
volgende sensoren:
• Ultrasoonsensoren in de bumpers.
Voor meer informatie:
Sensoren van de auto, zie Blz. 52.
Het systeem wordt in de volgende situ-
aties automatisch ingeschakeld:
Als de selectiehendel in stand R
wordt gezet bij draaiende motor.
Afhankelijk van de uitvoering: bij het
naderen van gedetecteerde objec-
ten, als de snelheid lager is dan
ongeveer 4 km/h. De activeringsaf-
stand is afhankelijk van de situatie.
Automatische inschakeling bij het sig-
naleren van obstakels kan worden in-
en uitgeschakeld.
Via Toyota Supra Command:
1 “My vehicle” (mijn auto)
2 “Vehicle settings” (instellingen auto)
3 “Parking” (parkeren)
4 Indien van toepassing: “Automatic
Parking Sensors activation” (auto-
matisch inschakelen Parking Sen-
sors)
5 “Automatic Parking Sensors active.”
(automatisch inschakelen Parking
Sensors actief)
Afhankelijk van de uitvoering wordt ook
de weergave van de desbetreffende
camera ingeschakeld. Het systeem wordt uitgeschakeld zodra
een bepaalde afstand of snelheid wordt
overschreden.
Schakel het systeem indien nodig
opnieuw in.
Aan: de led gaat branden
Uit: de led gaat uit.
De beelden van de achteruitrijcamera
worden weergegeven als de achteruit-
versnelling is ingeschakeld en op de
toets van het Parking Assist-systeem
wordt gedrukt.
Afhankelijk van de uitrusting kan het
systeem niet handmatig worden uitge-
schakeld wanneer de achteruitversnel-
ling is ingeschakeld.
■Algemeen
Bij het naderen van een object wordt de
positie daarvan door een onderbroken
geluidssignaal aangegeven. Als bij-
voorbeeld een object links achter de
auto wordt genaderd, klinkt het geluids-
signaal vanuit de luidspreker links ach-
ter.
Hoe kleiner de afstand tot het object
wordt, hoe korter de intervallen tussen
de pieptonen worden.
Sensoren
In-/uitschakelen
Automatisch inschakelen
Automatisch uitschakelen bij
vooruitrijden
Handmatig in-/uitschakelen
Druk op de toets van het Parking
Assist-systeem.
Waarschuwing
Geluidssignalen
Supra_OM_General_OM9A066E_1_2111.book Page 249 Friday, September 24, 2021 10:31 AM
Page 253 of 498

251
3
3-1. BEDIENING
BEDIENING

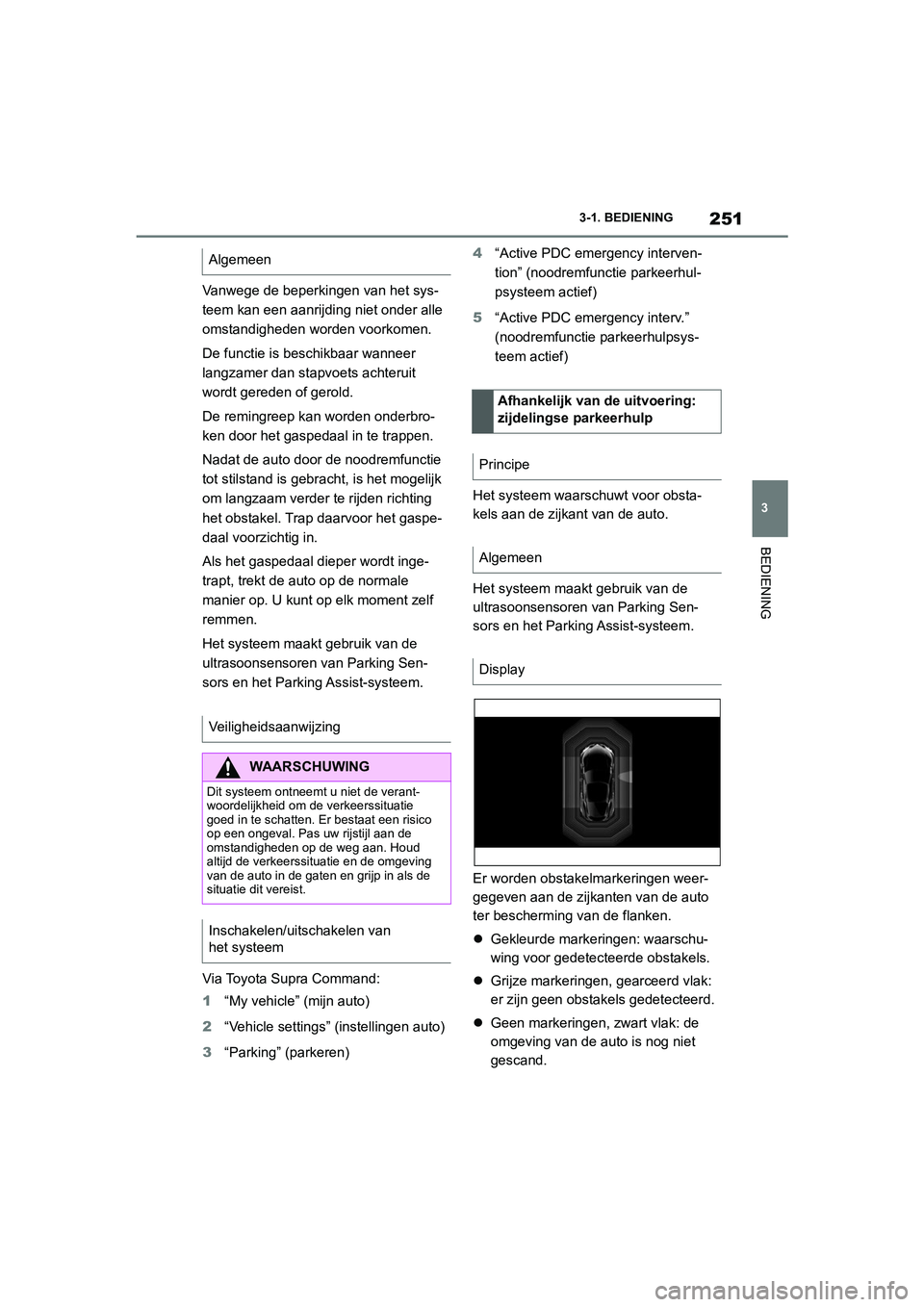

Vanwege de beperkingen van het sys-
teem kan een aanrijding niet onder alle
omstandigheden worden voorkomen.
De functie is beschikbaar wanneer
langzamer dan stapvoets achteruit
wordt gereden of gerold.
De remingreep kan worden onderbro-
ken door het gaspedaal in te trappen.
Nadat de auto door de noodremfunctie
tot stilstand is gebracht, is het mogelijk
om langzaam verder te rijden richting
het obstakel. Trap daarvoor het gaspe-
daal voorzichtig in.
Als het gaspedaal dieper wordt inge-
trapt, trekt de auto op de normale
manier op. U kunt op elk moment zelf
remmen.
Het systeem maakt gebruik van de
ultrasoonsensoren van Parking Sen-
sors en het Parking Assist-systeem.
Via Toyota Supra Command:
1
“My vehicle” (mijn auto)
2 “Vehicle settings” (instellingen auto)
3 “Parking” (parkeren) 4
“Active PDC emergency interven-
tion” (noodremfunctie parkeerhul-
psysteem actief)
5 “Active PDC emergency interv.”
(noodremfunctie parkeerhulpsys-
teem actief)
Het systeem waarschuwt voor obsta-
kels aan de zijkant van de auto.
Het systeem maakt gebruik van de
ultrasoonsensoren van Parking Sen-
sors en het Parking Assist-systeem.
Er worden obstakelmarkeringen weer-
gegeven aan de zijkanten van de auto
ter bescherming van de flanken.
Gekleurde markeringen: waarschu-
wing voor gedetecteerde obstakels.
Grijze markeringen, gearceerd vlak:
er zijn geen obstakels gedetecteerd.
Geen markeringen, zwart vlak: de
omgeving van de auto is nog niet
gescand.
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Dit systeem ontneemt u niet de verant-
woordelijkheid om de verkeerssituatie
goed in te schatten. Er bestaat een risico
op een ongeval. Pas uw rijstijl aan de
omstandigheden op de weg aan. Houd
altijd de verkeerssituatie en de omgeving
van de auto in de gaten en grijp in als de
situatie dit vereist.
Inschakelen/uitschakelen van
het systeem
Afhankelijk van de uitvoering:
zijdelingse parkeerhulp
Principe
Algemeen
Display
Supra_OM_General_OM9A066E_1_2111.book Page 251 Friday, September 24, 2021 10:31 AM

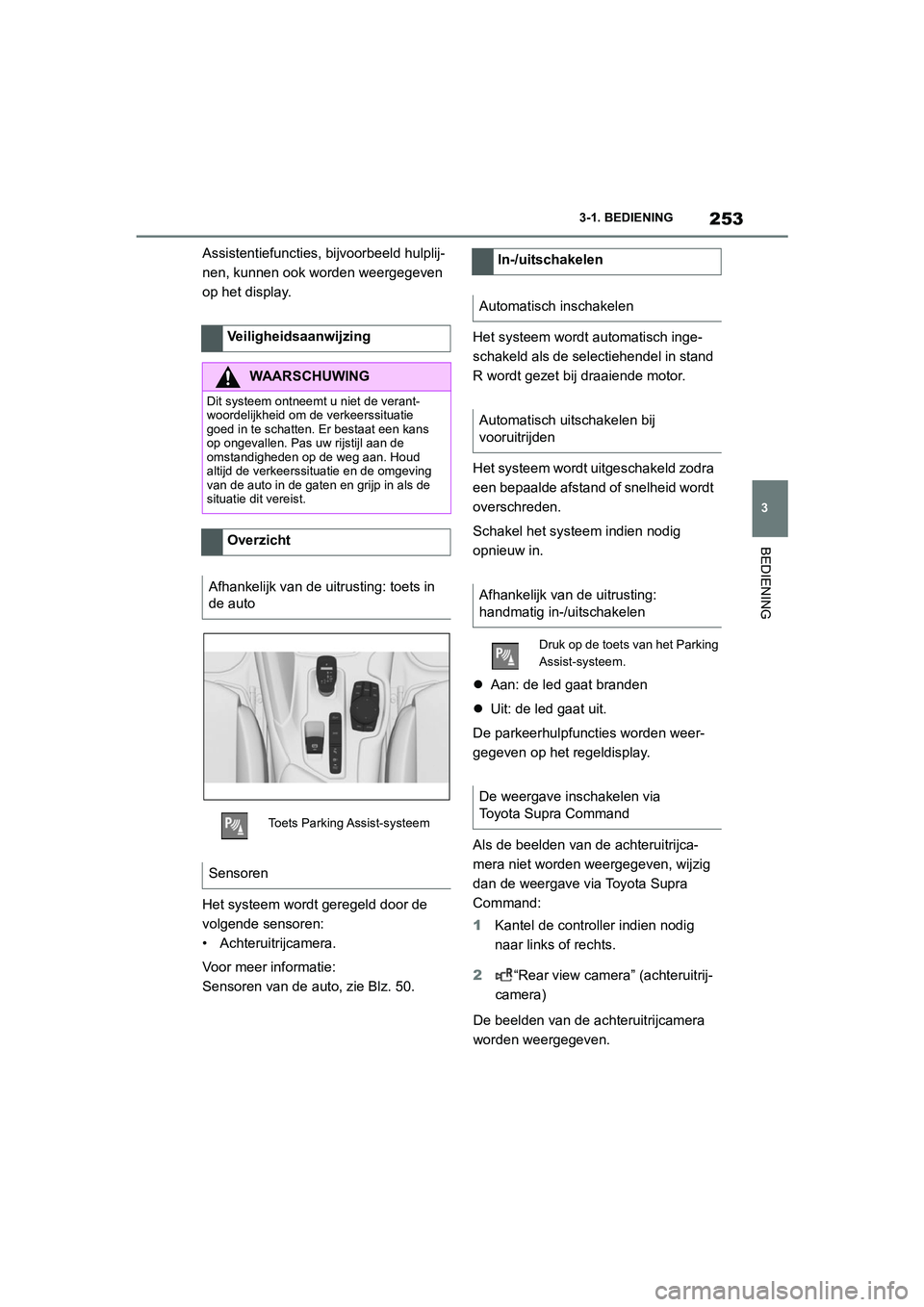

Page 255 of 498

253
3
3-1. BEDIENING
BEDIENING
Assistentiefuncties, bijvoorbeeld hulplij-
nen, kunnen ook worden weergegeven
op het display.
Het systeem wordt geregeld door de
volgende sensoren:
• Achteruitrijcamera.
Voor meer informatie:
Sensoren van de auto, zie Blz. 50. Het systeem wordt automatisch inge-
schakeld als de selectiehendel in stand
R wordt gezet bij draaiende motor.
Het systeem wordt uitgeschakeld zodra
een bepaalde afstand of snelheid wordt
overschreden.
Schakel het systeem indien nodig
opnieuw in.
Aan: de led gaat branden
Uit: de led gaat uit.
De parkeerhulpfuncties worden weer-
gegeven op het regeldisplay.
Als de beelden van de achteruitrijca-
mera niet worden weergegeven, wijzig
dan de weergave via Toyota Supra
Command:
1 Kantel de controller indien nodig
naar links of rechts.
2 “Rear view camera” (achteruitrij-
camera)
De beelden van de achteruitrijcamera
worden weergegeven.
Veiligheidsaanwijzing
WAARSCHUWING
Dit systeem ontneemt u niet de verant-
woordelijkheid om de verkeerssituatie
goed in te schatten. Er bestaat een kans
op ongevallen. Pas uw rijstijl aan de
omstandigheden op de weg aan. Houd
altijd de verkeerssituatie en de omgeving
van de auto in de gaten en grijp in als de
situatie dit vereist.
Overzicht
Afhankelijk van de uitrusting: toets in
de auto
Toets Parking Assist-systeem
Sensoren
In-/uitschakelen
Automatisch inschakelen
Automatisch uitschakelen bij
vooruitrijden
Afhankelijk van de uitrusting:
handmatig in-/uitschakelen
Druk op de toets van het Parking
Assist-systeem.
De weergave inschakelen via
Toyota Supra Command
Supra_OM_General_OM9A066E_1_2111.book Page 253 Friday, September 24, 2021 10:31 AM
Page 256 of 498

2543-1. BEDIENING
De achteruitrijcamera is ingescha-
keld.
Houd het detectiegebied van de
camera vrij. Uitstekende ladingen of
dragersystemen die niet zijn aange-
sloten op een trekhaakaansluiting
kunnen het detectiebereik van de
camera beperken.
Een aantal assistentiefuncties kan
gelijktijdig actief zijn.
De assistentiefuncties kunnen handma-
tig worden geactiveerd.
1 Kantel de controller indien nodig
naar links.
2 Afhankelijk van de uitrusting:
“Camera picture” (camerabeeld)
3
“Parking guide lines” (parkeerrijlij-
nen).
De koerslijnen en draaicirkellijnen worden
weergegeven, zie Blz.
254.
“Obstacle marking” (obstakelmar-
kering).
Afhankelijk van de uitrusting worden de door
Parking Sensors gedetecteerde obstakels
weergegeven door middel van markeringen,
zie Blz.
255.
■Koerslijnen
Aan de hand van de koerslijnen kunt u
de benodigde ruimte bij het parkeren
en manoeuvreren op een vlak wegdek
inschatten.
De koerslijnen zijn afhankelijk van de
stuurhoek en bewegen met het ver-
draaien van het stuurwiel mee.
■Draaicirkellijnen
De draaicirkellijnen kunnen alleen
samen met de koerslijnen in het came-
rabeeld worden geprojecteerd.
De draaicirkellijnen geven het verloop
van de kleinst mogelijke draaicirkel op
een vlak wegdek aan.
Als het stuurwiel verder dan een
bepaalde hoek is gedraaid, wordt
slechts één draaicirkellijn weergege-
ven.
Voorwaarden voor werking
Weergave op het regeldisplay
Algemeen
Parkeerhulplijnen
Supra_OM_General_OM9A066E_1_2111.book Page 254 Friday, September 24, 2021 10:31 AM
Page 257 of 498

255
3
3-1. BEDIENING
BEDIENING
■Inparkeren met behulp van koers-
lijnen en draaicirkellijnen
1 Stel de auto zodanig op dat de rode
draaicirkellijn binnen de grenzen
van het parkeervak uitkomt.
2 Draai het stuurwiel zo dat de groene
koerslijn samenvalt met de desbe-
treffende draaicirkellijn.
Afhankelijk van de uitrusting kunnen
obstakels achter de auto worden gede-
tecteerd door Parking Sensors.
Er kunnen obstakelmarkeringen wor-
den weergeven in het beeld van de
achteruitrijcamera.
Het kleurpatroon hiervan komt overeen
met de markeringen van Parking Sen-
sors.
Bij ingeschakelde achteruitrijcamera:
1 Kantel de controller indien nodig
naar links.
2 “Camera picture” (camerabeeld)
3
“Brightness” (helderheid)
“Contrast” (contrast) 4
Stel de gewenste waarde in.
Voor meer informatie:
• Camera's, zie Blz. 50.
Als de camera is uitgeschakeld, bijvoor-
beeld als de achterklep is geopend,
wordt het camerabeeld grijs gearceerd.
Zeer lage obstakels en uitstekende
objecten die zich hoger bevinden, zoals
uitstekende randen, kunnen niet door
het systeem worden gedetecteerd.
Afhankelijk van de uitrusting kunnen
ook andere assistentiefuncties gebruik-
maken van gegevens van Parking Sen-
sors.
Houd u aan de aanwijzingen in het
hoofdstuk over Parking Sensors.
De op het regeldisplay weergegeven
objecten kunnen dichterbij zijn dan ze
lijken te zijn. Schat de afstand tot de
objecten niet in op basis van de weer-
gave op het display.
Obstakelmarkeringen
Helderheid en contrast instellen
via Toyota Supra Command
Beperkingen van het systeem
Systeembeperkingen van de
sensoren
Camera uitgeschakeld
Detectie van objecten
Supra_OM_General_OM9A066E_1_2111.book Page 255 Friday, September 24, 2021 10:31 AM
