TOYOTA TUNDRA 2017 Manuel du propriétaire (in French)

5599-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TUNDRA_OM_USA_OM34594D_17MY

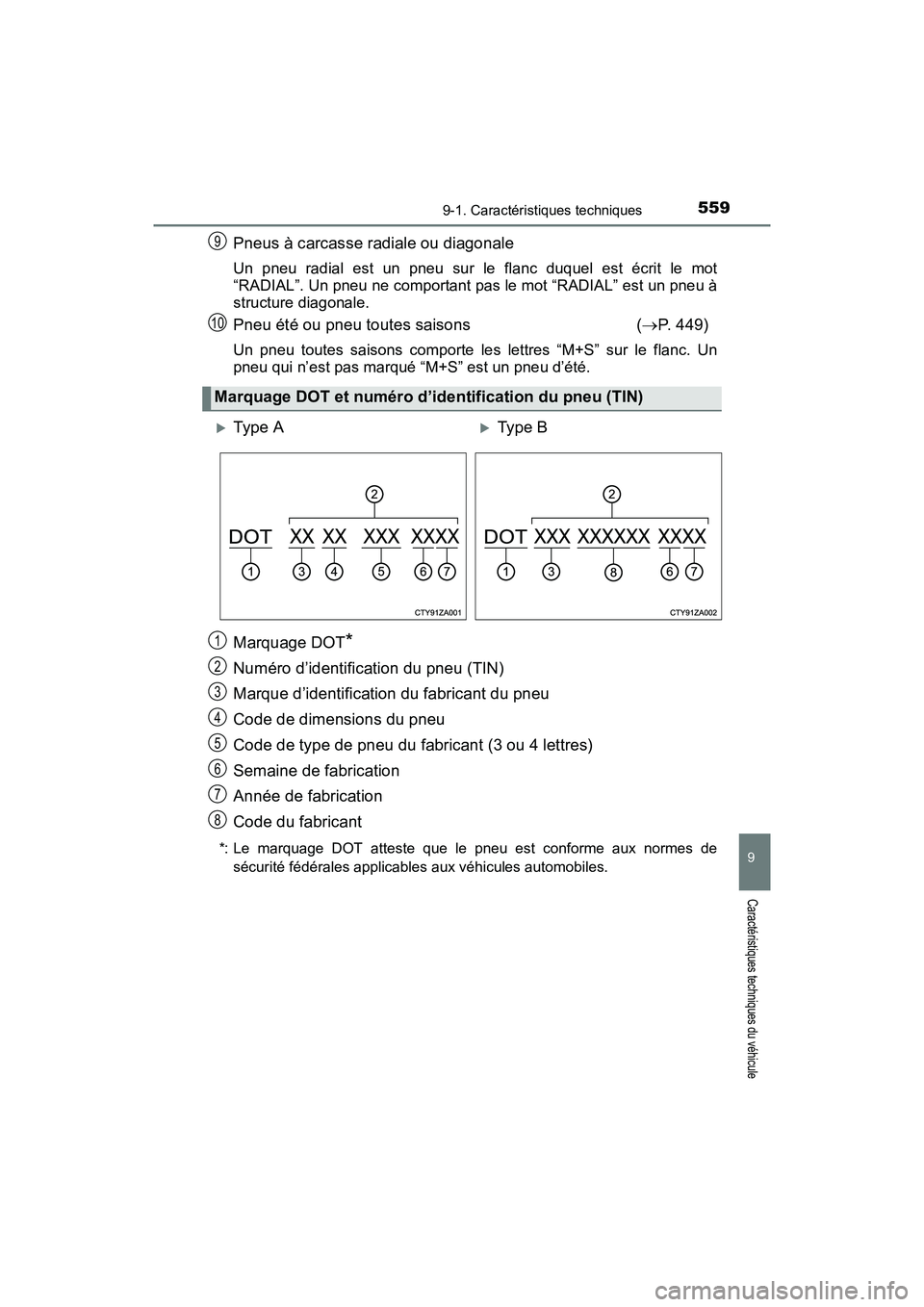

Pneus à carcasse radiale ou diagonale
Un pneu radial est un pneu sur le flanc duquel est écrit le mot
“RADIAL”. Un pneu ne comportant pas le mot “RADIAL” est un pneu à
structure diagonale.
Pneu été ou pneu toutes saisons ( P. 449)
Un pneu toutes saisons comporte les lettres “M+S” sur le flanc. Un
pneu qui n’est pas marqué “M+S” est un pneu d’été.
Marquage DOT*
Numéro d’identification du pneu (TIN)
Marque d’identification du fabricant du pneu
Code de dimensions du pneu
Code de type de pneu du fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
*: Le marquage DOT atteste que le pneu est conforme aux normes de
sécurité fédérales applicables aux véhicules automobiles.
Marquage DOT et numéro d’identification du pneu (TIN)
9
10
Type ATy pe B
1
2
3
4
5
6
7
8
TUNDRA_OM_USA_OM34594D.book 559 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5609-1. Caractéristiques techniques
TUNDRA_OM_USA_OM34594D_17MY■

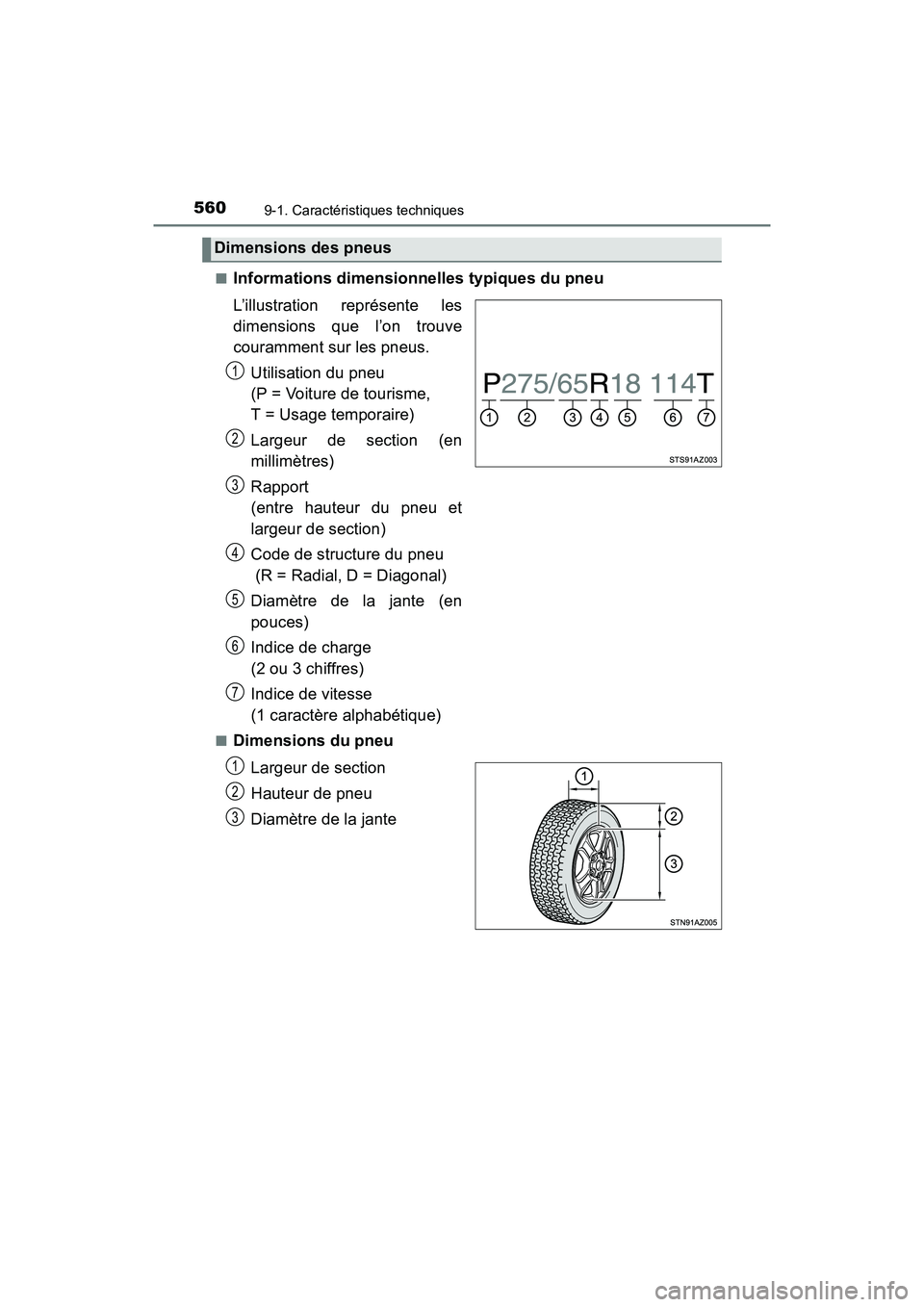

Informations dimensionnelles typiques du pneu
L’illustration représente les
dimensions que l’on trouve
couramment sur les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Usage temporaire)
Largeur de section (en
millimètres)
Rapport
(entre hauteur du pneu et
largeur de section)
Code de structure du pneu
(R = Radial, D = Diagonal)
Diamètre de la jante (en
pouces)
Indice de charge
(2 ou 3 chiffres)
Indice de vitesse
(1 caractère alphabétique)
■Dimensions du pneu
Largeur de section
Hauteur de pneu
Diamètre de la jante
Dimensions des pneus
1
2
3
4
5
6
7
1
2
3
TUNDRA_OM_USA_OM34594D.book 560 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5619-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TUNDRA_OM_USA_OM34594D_17MY

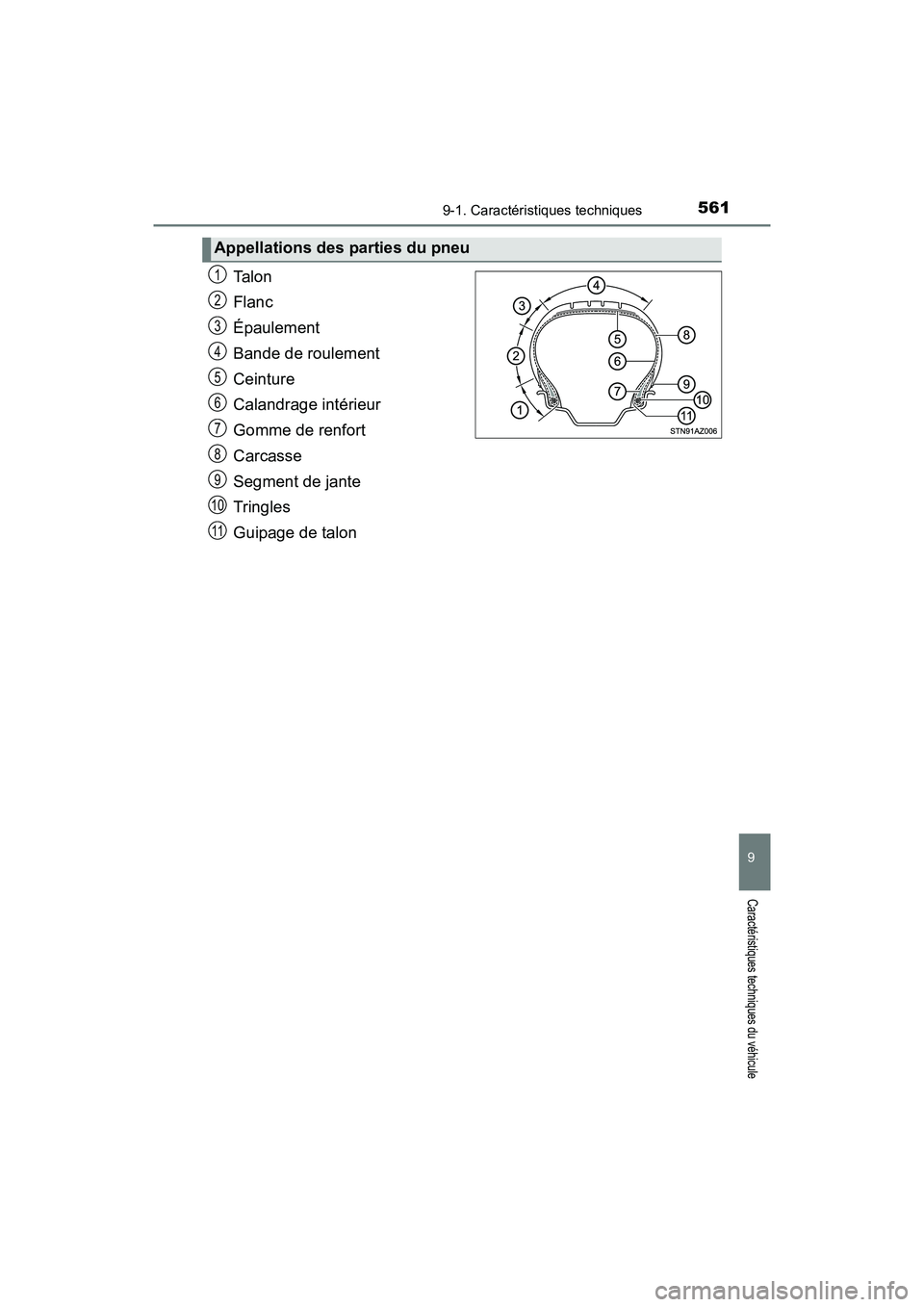

Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renfort
Carcasse
Segment de jante
Tringles
Guipage de talon
Appellations des parties du pneu
1
2
3
4
5
6
7
8
9
10
11
TUNDRA_OM_USA_OM34594D.book 561 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5629-1. Caractéristiques techniques
TUNDRA_OM_USA_OM34594D_17MY

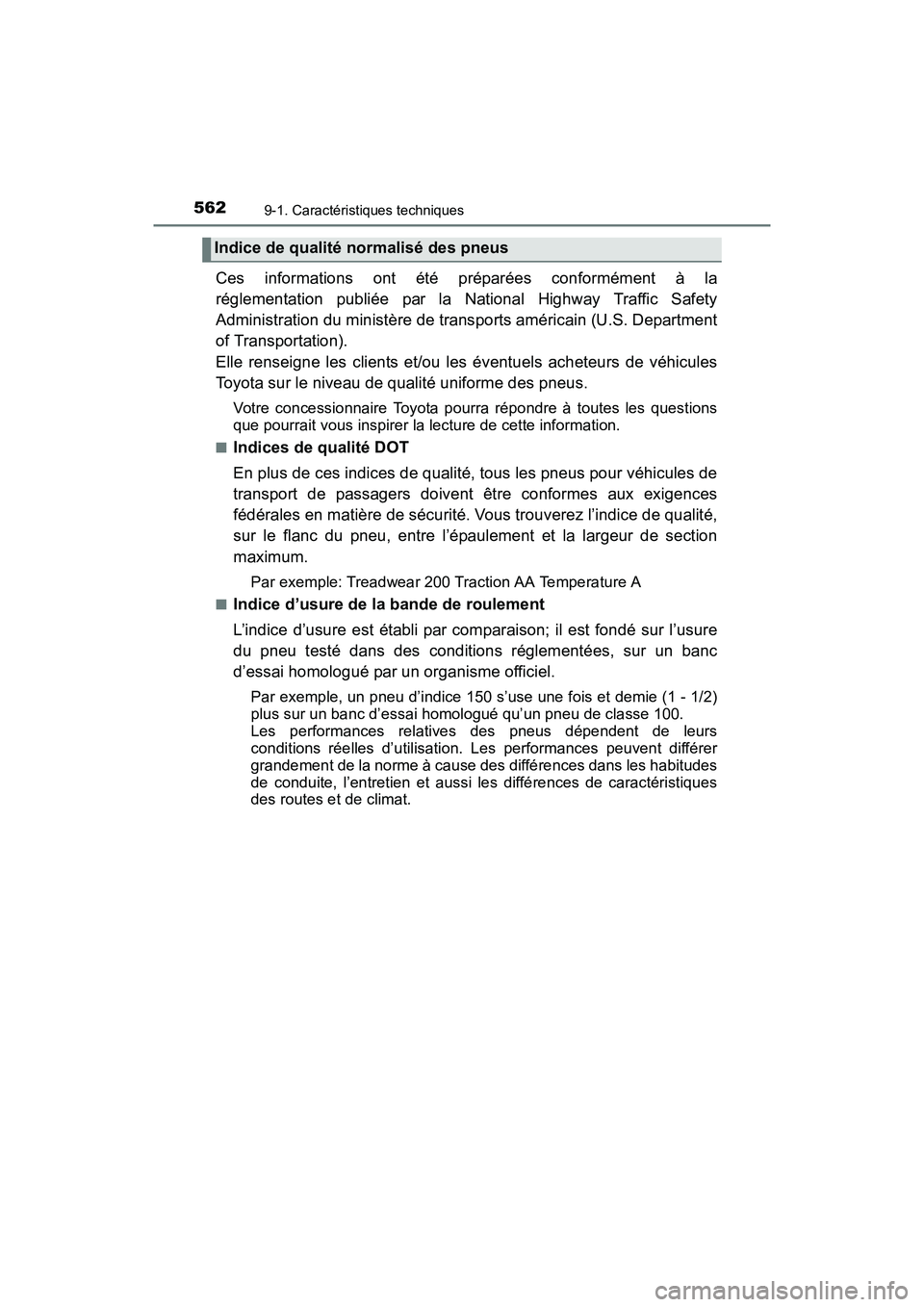

Ces informations ont été préparées conformément à la
réglementation publiée par la National Highway Traffic Safety
Administration du ministère de transports américain (U.S. Department
of Transportation).
Elle renseigne les clients et/ou les éventuels acheteurs de véhicules
Toyota sur le niveau de qualité uniforme des pneus.
Votre concessionnaire Toyota pourra répondre à toutes les questions
que pourrait vous inspirer la lecture de cette information.
■Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez l’indice de qualité,
sur le flanc du pneu, entre l’épaulement et la largeur de section
maximum.
Par exemple: Treadwear 200 Traction AA Temperature A
■Indice d’usure de la bande de roulement
L’indice d’usure est établi par comparaison; il est fondé sur l’usure
du pneu testé dans des conditions réglementées, sur un banc
d’essai homologué par un organisme officiel.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1/2)
plus sur un banc d’essai homologué qu’un pneu de classe 100.
Les performances relatives des pneus dépendent de leurs
conditions réelles d’utilisation. Les performances peuvent différer
grandement de la norme à cause des différences dans les habitudes
de conduite, l’entretien et aussi les différences de caractéristiques
des routes et de climat.
Indice de qualité normalisé des pneus
TUNDRA_OM_USA_OM34594D.book 562 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5639-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TUNDRA_OM_USA_OM34594D_17MY■

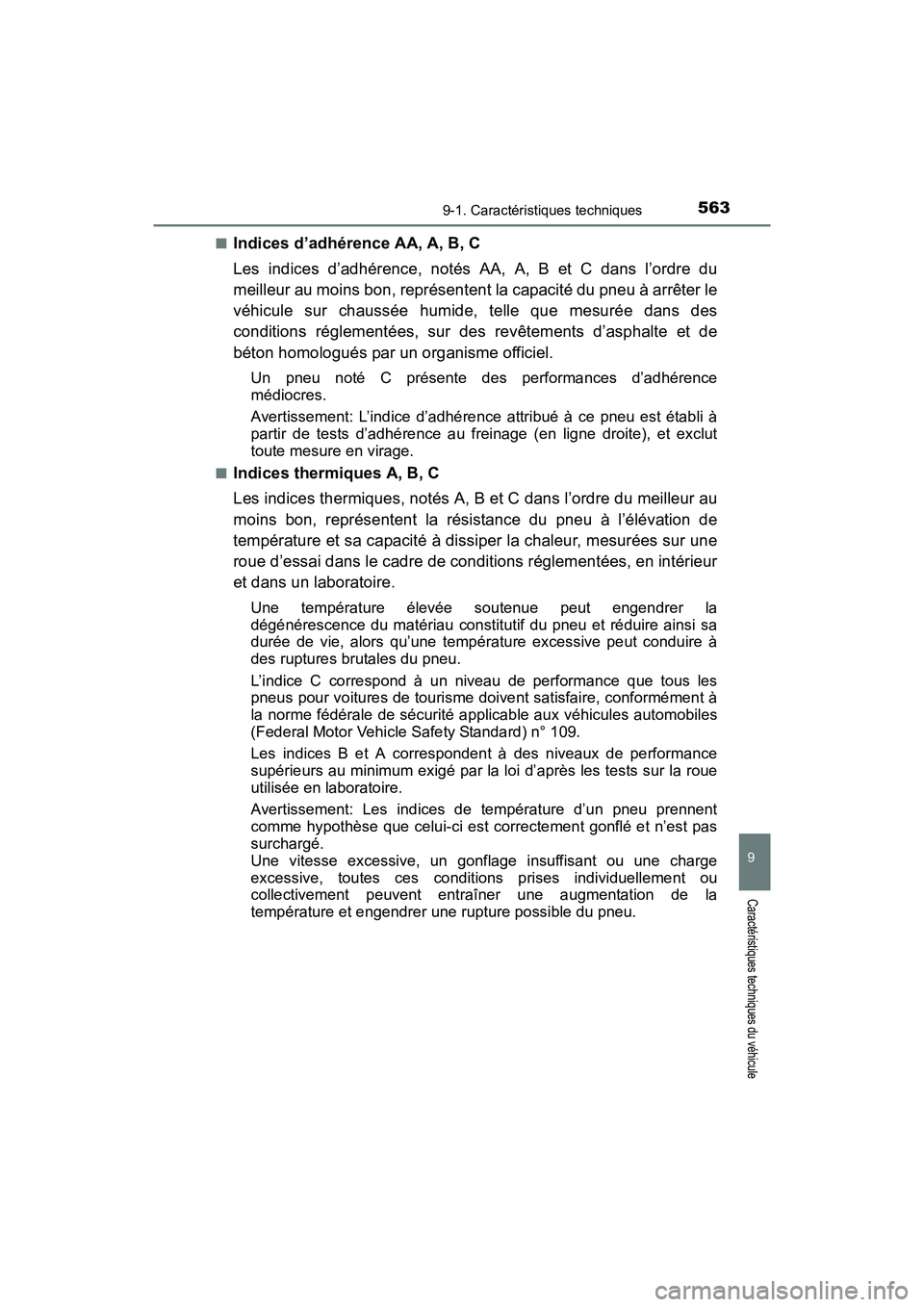

Indices d’adhérence AA, A, B, C
Les indices d’adhérence, notés AA, A, B et C dans l’ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter le
véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d’asphalte et de
béton homologués par un organisme officiel.
Un pneu noté C présente des performances d’adhérence
médiocres.
Avertissement: L’indice d’adhérence attribué à ce pneu est établi à
partir de tests d’adhérence au freinage (en ligne droite), et exclut
toute mesure en virage.
■Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l’ordre du meilleur au
moins bon, représentent la résistance du pneu à l’élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d’essai dans le cadre de conditions réglementées, en intérieur
et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi sa
durée de vie, alors qu’une température excessive peut conduire à
des ruptures brutales du pneu.
L’indice C correspond à un niveau de performance que tous les
pneus pour voitures de tourisme doivent satisfaire, conformément à
la norme fédérale de sécurité applicable aux véhicules automobiles
(Federal Motor Vehicle Safety Standard) n° 109.
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d’après les tests sur la roue
utilisée en laboratoire.
Avertissement: Les indices de température d’un pneu prennent
comme hypothèse que celui-ci est correctement gonflé et n’est pas
surchargé.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions prises individuellement ou
collectivement peuvent entraîner une augmentation de la
température et engendrer une rupture possible du pneu.
TUNDRA_OM_USA_OM34594D.book 563 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5649-1. Caractéristiques techniques
TUNDRA_OM_USA_OM34594D_17MY

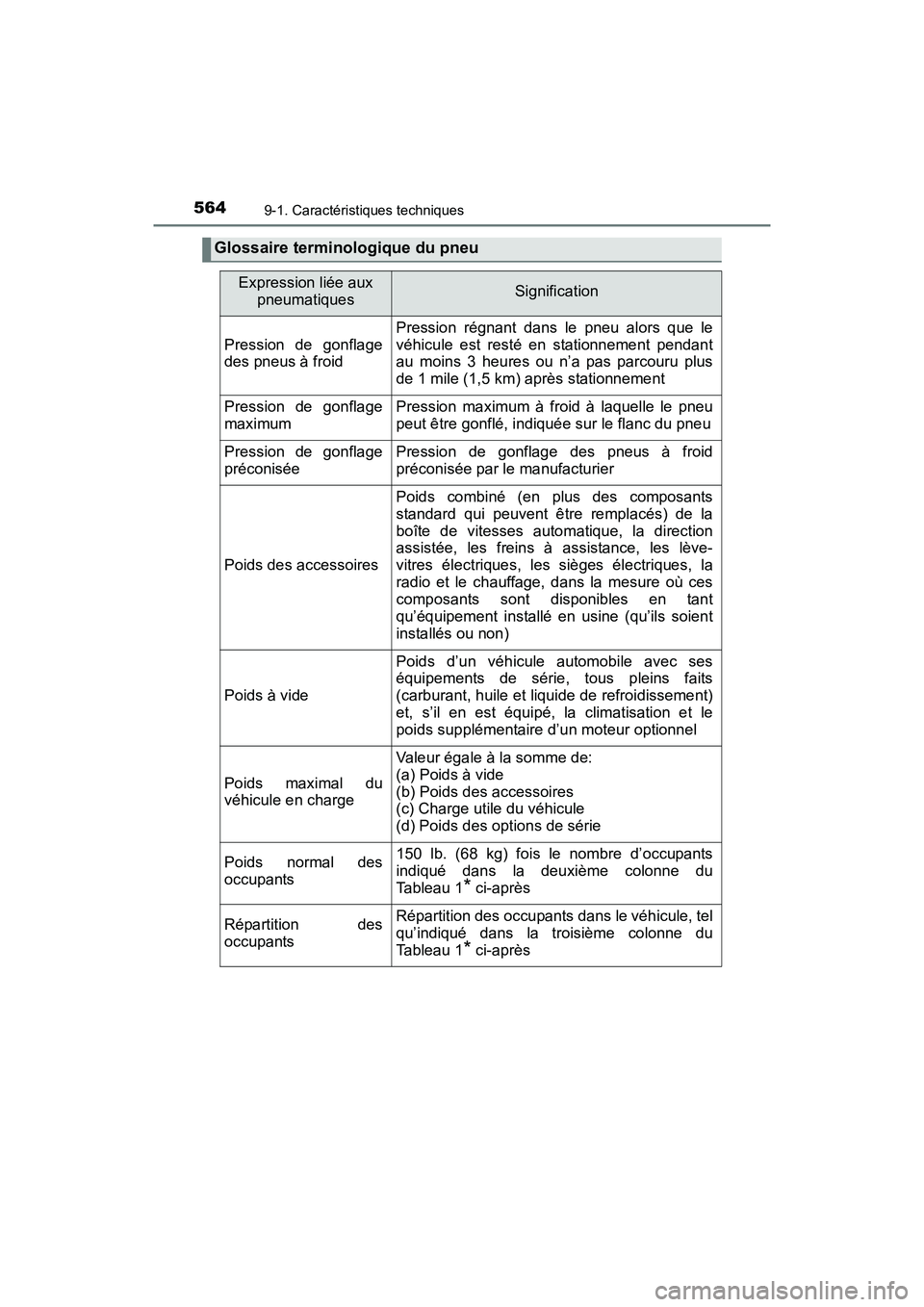

Glossaire terminologique du pneu
Expression liée aux pneumatiquesSignification
Pression de gonflage
des pneus à froid
Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins 3 heures ou n’a pas parcouru plus
de 1 mile (1,5 km) après stationnement
Pression de gonflage
maximumPression maximum à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
préconiséePression de gonflage des pneus à froid
préconisée par le manufacturier
Poids des accessoires
Poids combiné (en plus des composants
standard qui peuvent être remplacés) de la
boîte de vitesses automatique, la direction
assistée, les freins à assistance, les lève-
vitres électriques, les sièges électriques, la
radio et le chauffage, dans la mesure où ces
composants sont disponibles en tant
qu’équipement installé en usine (qu’ils soient
installés ou non)
Poids à vide
Poids d’un véhicule automobile avec ses
équipements de série, tous pleins faits
(carburant, huile et liquide de refroidissement)
et, s’il en est équipé, la climatisation et le
poids supplémentaire d’un moteur optionnel
Poids maximal du
véhicule en charge
Valeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants150 lb. (68 kg) fois le nombre d’occupants
indiqué dans la deuxième colonne du
Tableau 1
* ci-après
Répartition des
occupantsRépartition des occupants dans le véhicule, tel
qu’indiqué dans la troisième colonne du
Tableau 1
* ci-après
TUNDRA_OM_USA_OM34594D.book 564 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5659-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TUNDRA_OM_USA_OM34594D_17MY
Poids des options de
série
Poids combiné des options de production
normales installées pesant plus de 5 lb. (2,3
kg) en plus des composants de série qu’elles
remplacent, non comprises précédemment
dans le poids à vide ou le poids des
accessoires, comprenant freins pour charges
lourdes, correcteurs d’assiette, galerie de toit,
batterie de grande capacité et garniture
spéciale
Jante
Support métallique du pneu ou de l’ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de jante
(Diamètre de roue)Diamètre nominal de la portée du talon
Désignation des
dimensions de la janteDiamètre et largeur de la jante
Désignation du type de
janteDésignation du constructeur pour une jante
par style ou code
Largeur de la janteDistance nominale entre les rebords de jante
Charge utile du
véhicule (capacité
totale en charge)Charge nominale en marchandises et
bagages plus 150 lb. (68 kg) multipliés par le
nombre de places du véhicule
Charge maximale du
véhicule par roue
Charge appliquée sur chaque roue,
déterminée par égale répartition du poids
maximum en charge du véhicule sur chaque
essieu, divisé par 2
Charge nominale du
véhicule par roue
Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
Tableau 1
* ci-après), divisés par 2
Côté exposé aux
intempériesSurface de la jante non couverte par le pneu
gonflé
Ta l o n
Partie du pneu constituée de tringles d’acier,
enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour
s’adapter à la jante
Séparation du talonRupture de la liaison entre composants du
talon
Expression liée aux pneumatiquesSignification
TUNDRA_OM_USA_OM34594D.book 565 ページ ２０１６年５月１１日　水曜日　午後９時３７分

5669-1. Caractéristiques techniques
TUNDRA_OM_USA_OM34594D_17MY

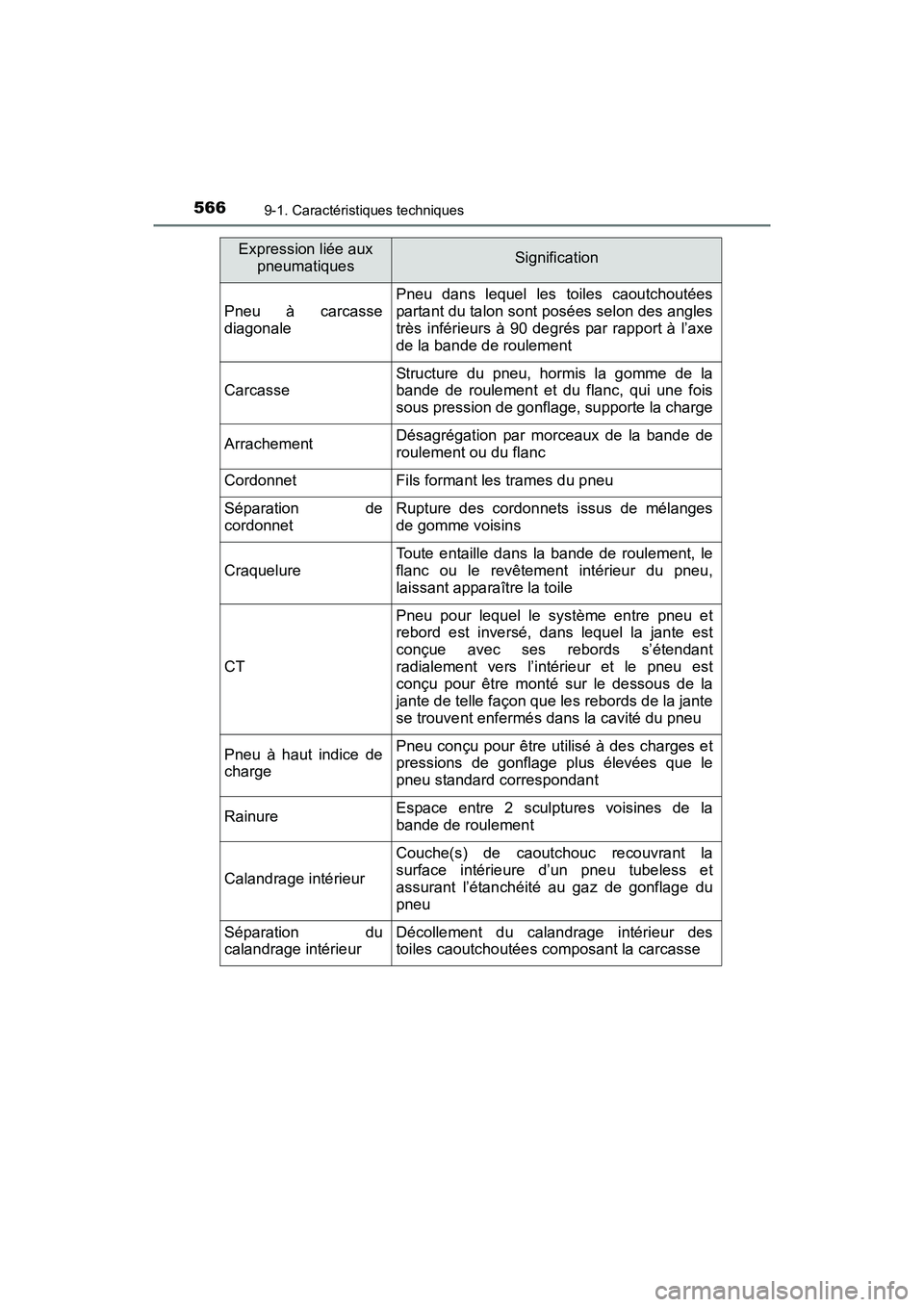

Pneu à carcasse
diagonale
Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon des angles
très inférieurs à 90 degrés par rapport à l’axe
de la bande de roulement
Carcasse
Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
ArrachementDésagrégation par morceaux de la bande de
roulement ou du flanc
CordonnetFils formant les trames du pneu
Séparation de
cordonnetRupture des cordonnets issus de mélanges
de gomme voisins
Craquelure
Toute entaille dans la bande de roulement, le
flanc ou le revêtement intérieur du pneu,
laissant apparaître la toile
CT
Pneu pour lequel le système entre pneu et
rebord est inversé, dans lequel la jante est
conçue avec ses rebords s’étendant
radialement vers l’intérieur et le pneu est
conçu pour être monté sur le dessous de la
jante de telle façon que les rebords de la jante
se trouvent enfermés dans la cavité du pneu
Pneu à haut indice de
chargePneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
RainureEspace entre 2 sculptures voisines de la
bande de roulement
Calandrage intérieur
Couche(s) de caoutchouc recouvrant la
surface intérieure d’un pneu tubeless et
assurant l’étanchéité au gaz de gonflage du
pneu
Séparation du
calandrage intérieurDécollement du calandrage intérieur des
toiles caoutchoutées composant la carcasse
Expression liée aux pneumatiquesSignification
TUNDRA_OM_USA_OM34594D.book 566 ページ ２０１６年５月１１日　水曜日　午後９時３７分

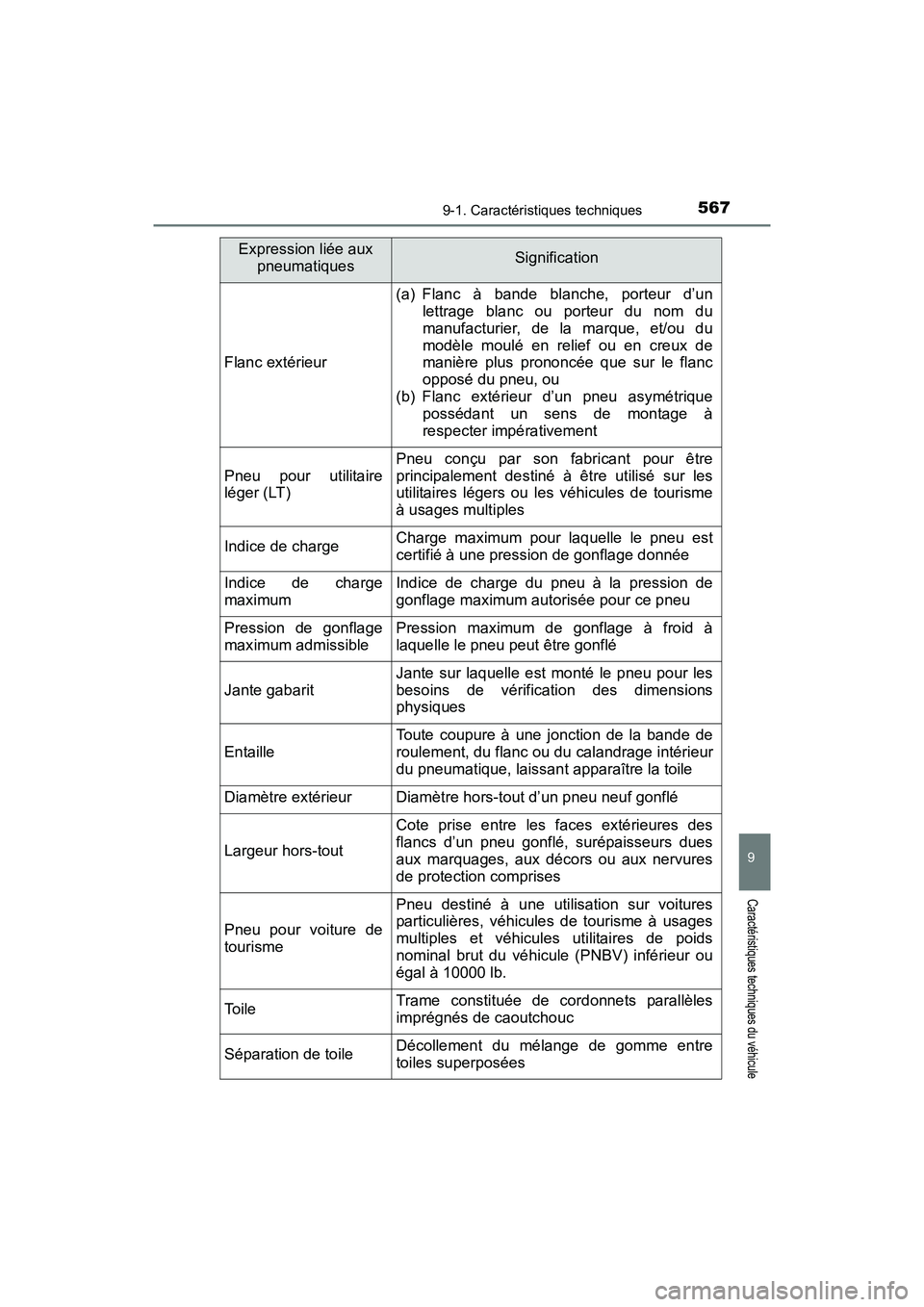

5679-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TUNDRA_OM_USA_OM34594D_17MY
Flanc extérieur
(a) Flanc à bande blanche, porteur d’unlettrage blanc ou porteur du nom du
manufacturier, de la marque, et/ou du
modèle moulé en relief ou en creux de
manière plus prononcée que sur le flanc
opposé du pneu, ou
(b) Flanc extérieur d’un pneu asymétrique possédant un sens de montage à
respecter impérativement
Pneu pour utilitaire
léger (LT)
Pneu conçu par son fabricant pour être
principalement destiné à être utilisé sur les
utilitaires légers ou les véhicules de tourisme
à usages multiples
Indice de chargeCharge maximum pour laquelle le pneu est
certifié à une pression de gonflage donnée
Indice de charge
maximumIndice de charge du pneu à la pression de
gonflage maximum autorisée pour ce pneu
Pression de gonflage
maximum admissiblePression maximum de gonflage à froid à
laquelle le pneu peut être gonflé
Jante gabarit
Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions
physiques
Entaille
Toute coupure à une jonction de la bande de
roulement, du flanc ou du calandrage intérieur
du pneumatique, laissant apparaître la toile
Diamètre extérieurDiamètre hors-tout d’un pneu neuf gonflé
Largeur hors-tout
Cote prise entre les faces extérieures des
flancs d’un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection comprises
Pneu pour voiture de
tourisme
Pneu destiné à une utilisation sur voitures
particulières, véhicules de tourisme à usages
multiples et véhicules utilitaires de poids
nominal brut du véhicule (PNBV) inférieur ou
égal à 10000 lb.
To i l eTrame constituée de cordonnets parallèles
imprégnés de caoutchouc
Séparation de toileDécollement du mélange de gomme entre
toiles superposées
Expression liée aux
pneumatiquesSignification
TUNDRA_OM_USA_OM34594D.book 567 ページ ２０１６年５月１１日　水曜日　午後９時３７分

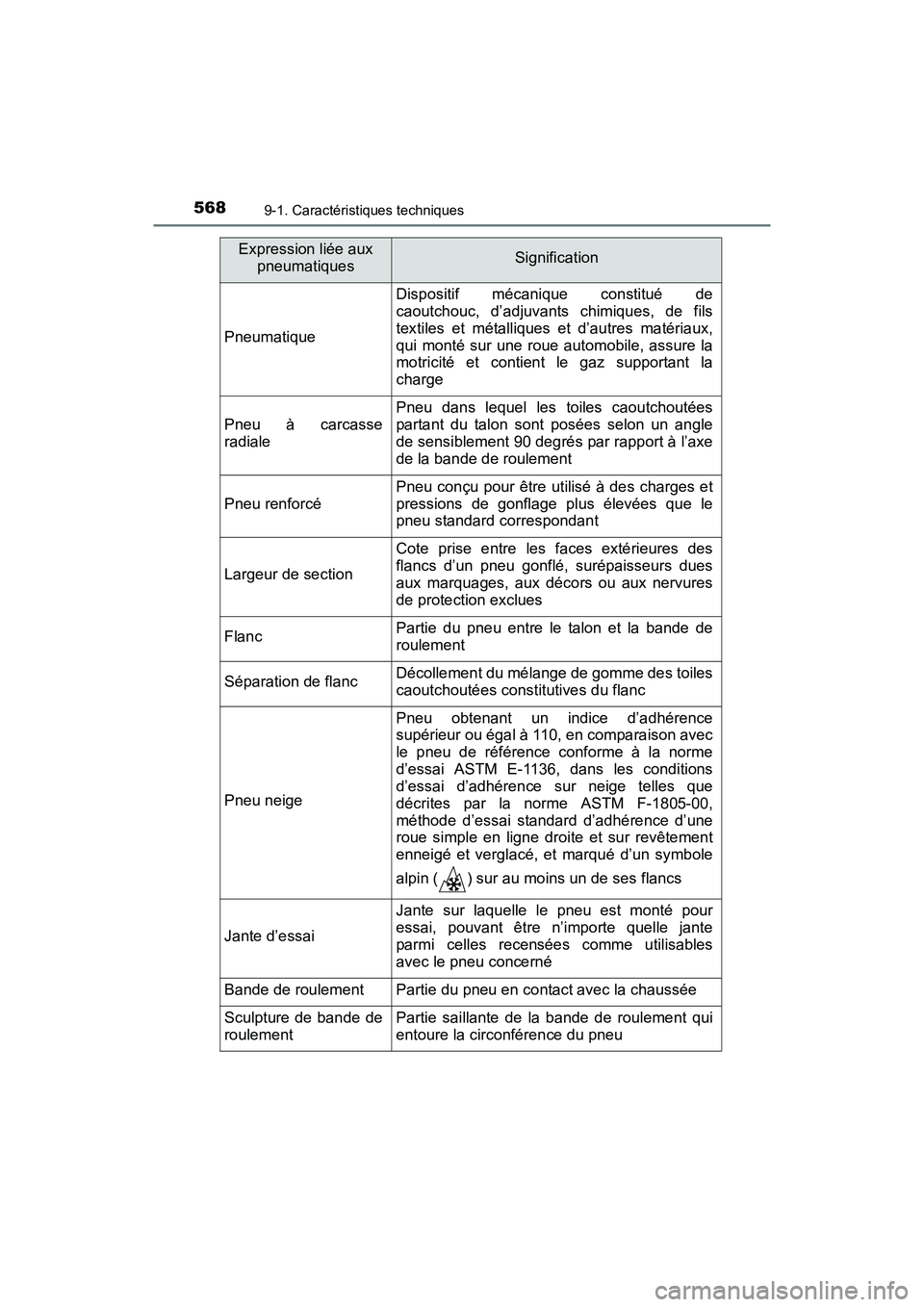

5689-1. Caractéristiques techniques
TUNDRA_OM_USA_OM34594D_17MY
Pneumatique
Dispositif mécanique constitué de
caoutchouc, d’adjuvants chimiques, de fils
textiles et métalliques et d’autres matériaux,
qui monté sur une roue automobile, assure la
motricité et contient le gaz supportant la
charge
Pneu à carcasse
radiale
Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon un angle
de sensiblement 90 degrés par rapport à l’axe
de la bande de roulement
Pneu renforcé
Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section
Cote prise entre les faces extérieures des
flancs d’un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection exclues
FlancPartie du pneu entre le talon et la bande de
roulement
Séparation de flancDécollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Pneu neige
Pneu obtenant un indice d’adhérence
supérieur ou égal à 110, en comparaison avec
le pneu de référence conforme à la norme
d’essai ASTM E-1136, dans les conditions
d’essai d’adhérence sur neige telles que
décrites par la norme ASTM F-1805-00,
méthode d’essai standard d’adhérence d’une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d’un symbole
alpin ( ) sur au moins un de ses flancs
Jante d’essai
Jante sur laquelle le pneu est monté pour
essai, pouvant être n’importe quelle jante
parmi celles recensées comme utilisables
avec le pneu concerné
Bande de roulementPartie du pneu en contact avec la chaussée
Sculpture de bande de
roulementPartie saillante de la bande de roulement qui
entoure la circonférence du pneu
Expression liée aux pneumatiquesSignification
TUNDRA_OM_USA_OM34594D.book 568 ページ ２０１６年５月１１日　水曜日　午後９時３７分
