4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
21SEC HORN7,5 ASEC HORN
22AM27,5 A
Système de communication
multiplex, système de
démarrage
23ALT-S7,5 ASystème de charge
24EFI NO.110 A
Système Smart key, système
d’injection de carburant
multipoint/système d’injection
multipoint séquentielle,
transmission automatique
25ETCS10 A
Système d’injection de carburant

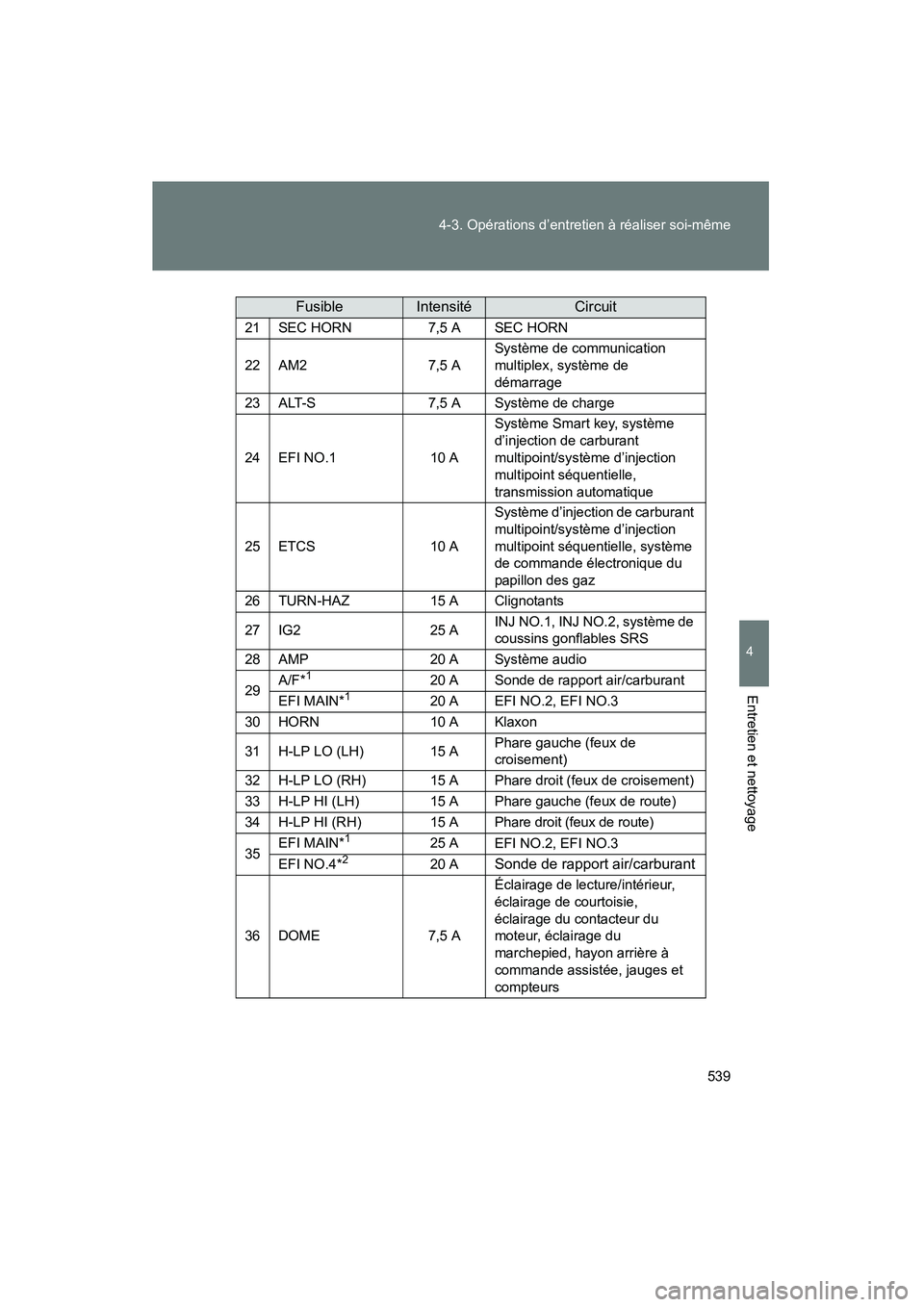

multipoint/système d’injection
multipoint séquentielle, système
de commande électronique du
papillon des gaz
26TURN-HAZ15 AClignotants
27IG225 AINJ NO.1, INJ NO.2, système de
coussins gonflables SRS
28AMP20 ASystème audio
29A/F*120 ASonde de rapport air/carburant
EFI MAIN*120 AEFI NO.2, EFI NO.3
30HORN10 AKlaxon
31H-LP LO (LH)15 APhare gauche (feux de
croisement)
32H-LP LO (RH)15 APhare droit (feux de croisement)
33H-LP HI (LH)15 APhare gauche (feux de route)
34H-LP HI (RH)15 APhare droit (feux de route)
35EFI MAIN*125 AEFI NO.2, EFI NO.3
EFI NO.4*220 ASonde de rapport air/carburant
36DOME7,5 A
Éclairage de lecture/intérieur,
éclairage de courtoisie,
éclairage du contacteur du
moteur, éclairage du
marchepied, hayon arrière à
commande assistée, jauges et
compteurs
FusibleIntensitéCircuit
VENZA_OM_OM73023D_(D).book Page 539 Wednesday, May 14, 2014 1:27 PM

540 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)
*1 : Véhicules avec moteur 2GR-FE
*
2 : Véhicules avec moteur 1AR-FE
*
3 : Remplacez le fusible par un autre fusible de même intensité.

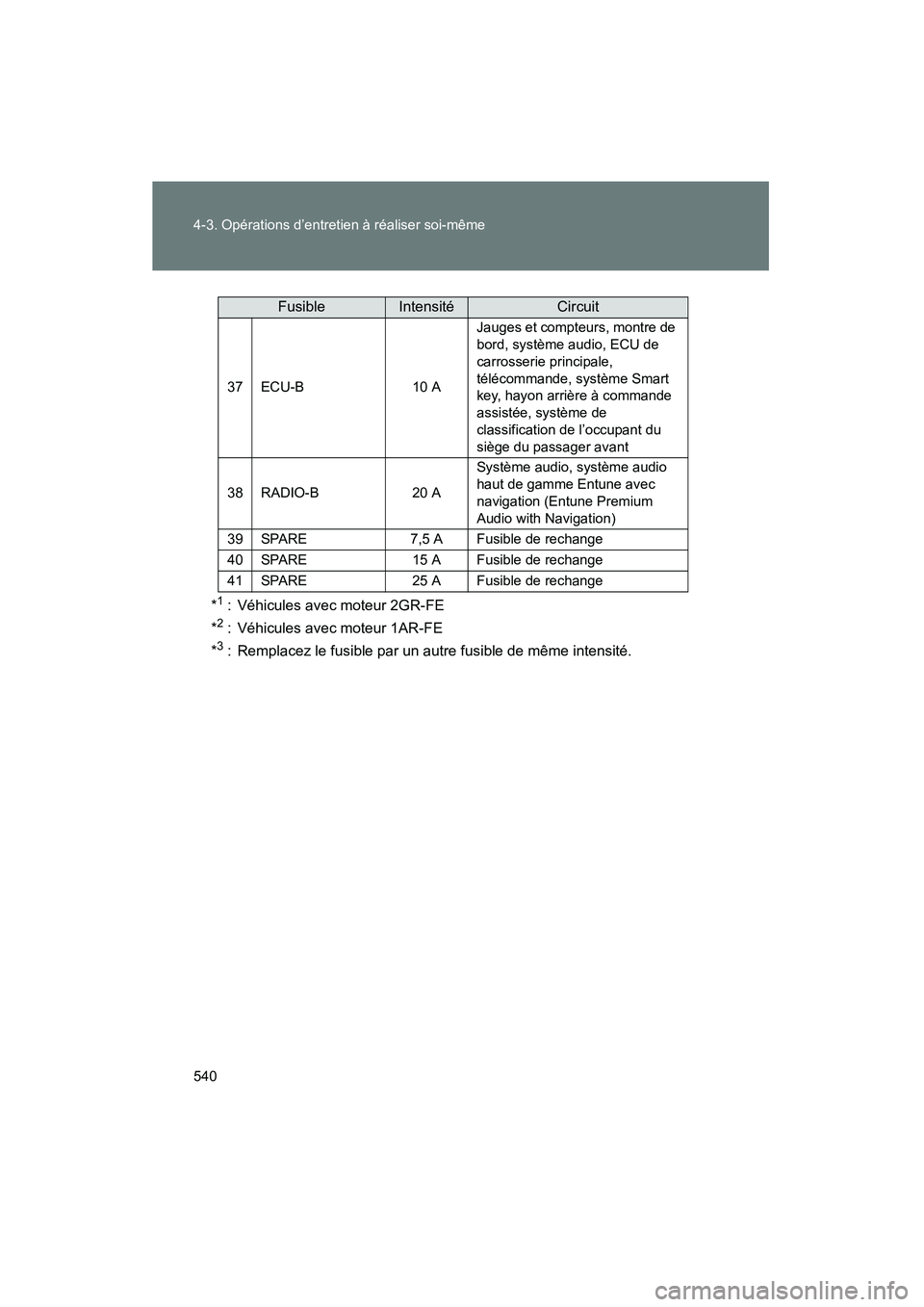

37ECU-B10 A
Jauges et compteurs, montre de
bord, système audio, ECU de
carrosserie principale,
télécommande, système Smart
key, hayon arrière à commande
assistée, système de
classification de l’occupant du
siège du passager avant
38RADIO-B20 A
Système audio, système audio
haut de gamme Entune avec
navigation (Entune Premium
Audio with Navigation)
39SPARE7,5 AFusible de rechange
40SPARE15 AFusible de rechange
41SPARE25 AFusible de rechange
FusibleIntensitéCircuit
VENZA_OM_OM73023D_(D).book Page 540 Wednesday, May 14, 2014 1:27 PM

541
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
■

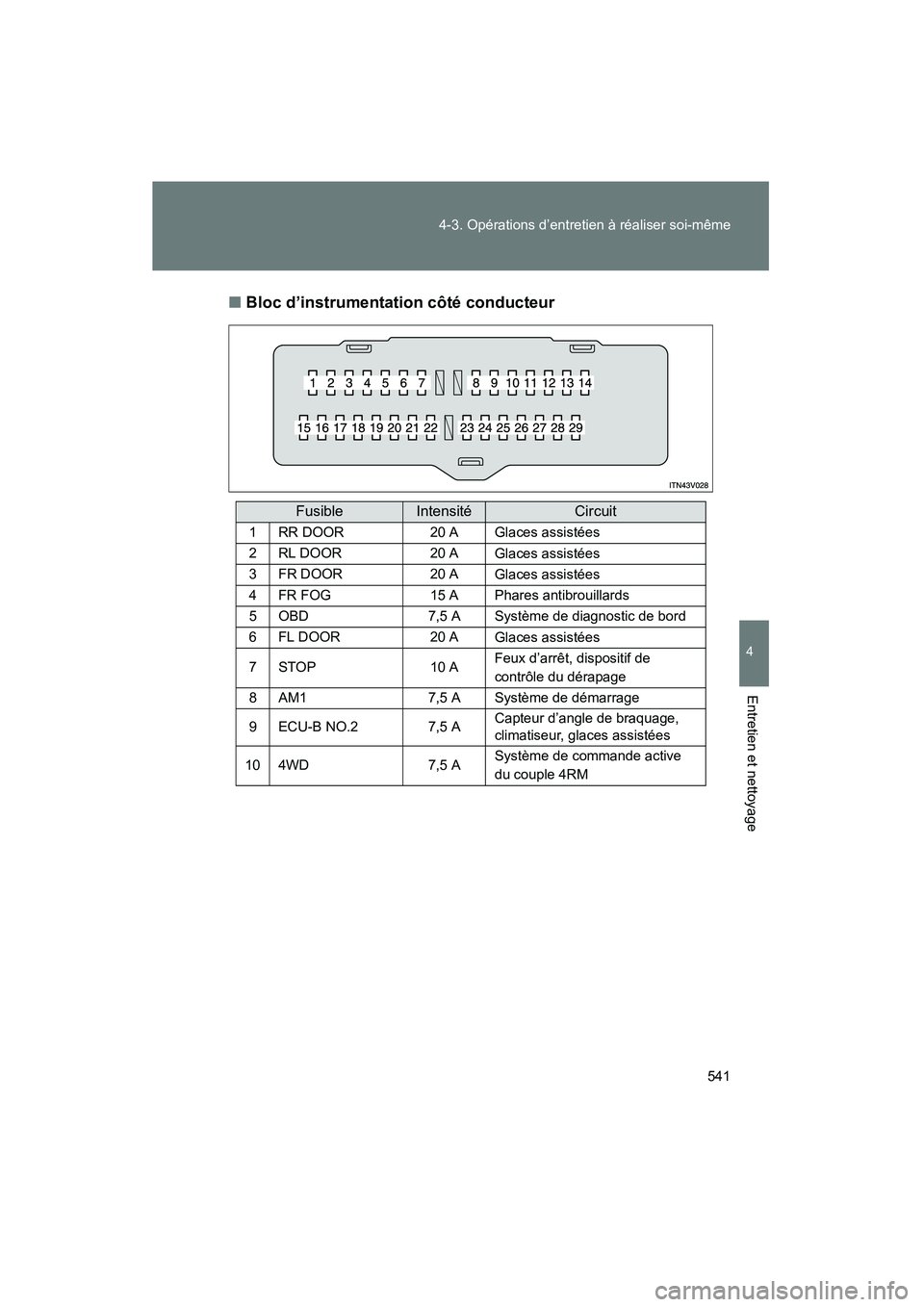

Bloc d’instrumentation côté conducteur
FusibleIntensitéCircuit
1RR DOOR20 AGlaces assistées
2RL DOOR20 AGlaces assistées
3FR DOOR20 AGlaces assistées
4FR FOG15 APhares antibrouillards
5OBD7,5 ASystème de diagnostic de bord
6FL DOOR20 AGlaces assistées
7STOP10 AFeux d’arrêt, dispositif de
contrôle du dérapage
8AM17,5 ASystème de démarrage
9ECU-B NO.27,5 ACapteur d’angle de braquage,
climatiseur, glaces assistées
104WD7,5 ASystème de commande active
du couple 4RM
VENZA_OM_OM73023D_(D).book Page 541 Wednesday, May 14, 2014 1:27 PM

542 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)

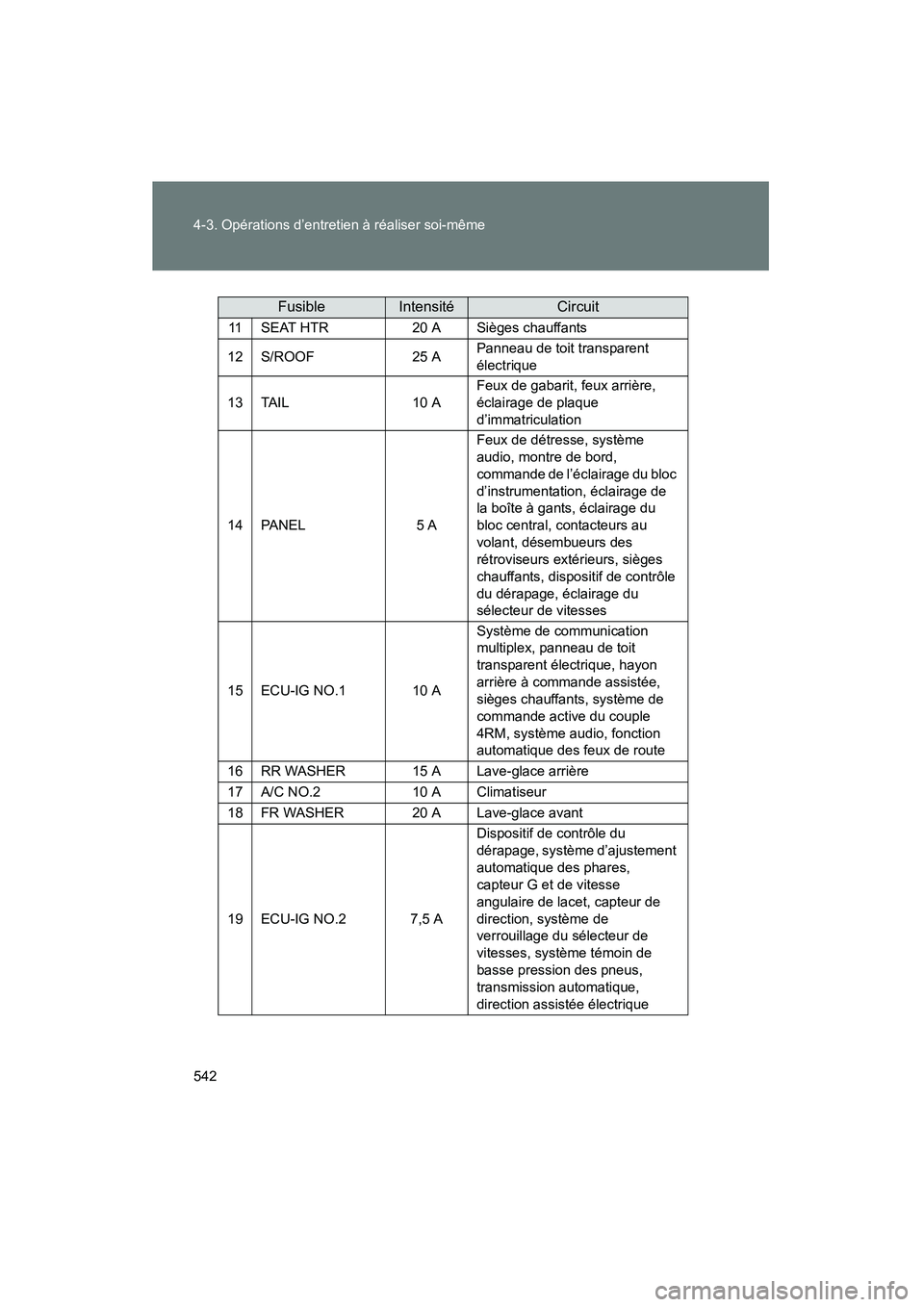

11SEAT HTR20 ASièges chauffants
12S/ROOF25 APanneau de toit transparent
électrique
13TAI L10 A
Feux de gabarit, feux arrière,
éclairage de plaque
d’immatriculation
14PA N E L5 A
Feux de détresse, système
audio, montre de bord,
commande de l’éclairage du bloc
d’instrumentation, éclairage de
la boîte à gants, éclairage du
bloc central, contacteurs au
volant, désembueurs des
rétroviseurs extérieurs, sièges
chauffants, dispositif de contrôle
du dérapage, éclairage du
sélecteur de vitesses
15ECU-IG NO.110 A
Système de communication
multiplex, panneau de toit
transparent électrique, hayon
arrière à commande assistée,
sièges chauffants, système de
commande active du couple
4RM, système audio, fonction
automatique des feux de route
16RR WASHER15 ALave-glace arrière
17A/C NO.210 AClimatiseur
18FR WASHER20 ALave-glace avant
19ECU-IG NO.27,5 A
Dispositif de contrôle du
dérapage, système d’ajustement
automatique des phares,
capteur G et de vitesse
angulaire de lacet, capteur de
direction, système de
verrouillage du sélecteur de
vitesses, système témoin de
basse pression des pneus,
transmission automatique,
direction assistée électrique
FusibleIntensitéCircuit
VENZA_OM_OM73023D_(D).book Page 542 Wednesday, May 14, 2014 1:27 PM

543
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)

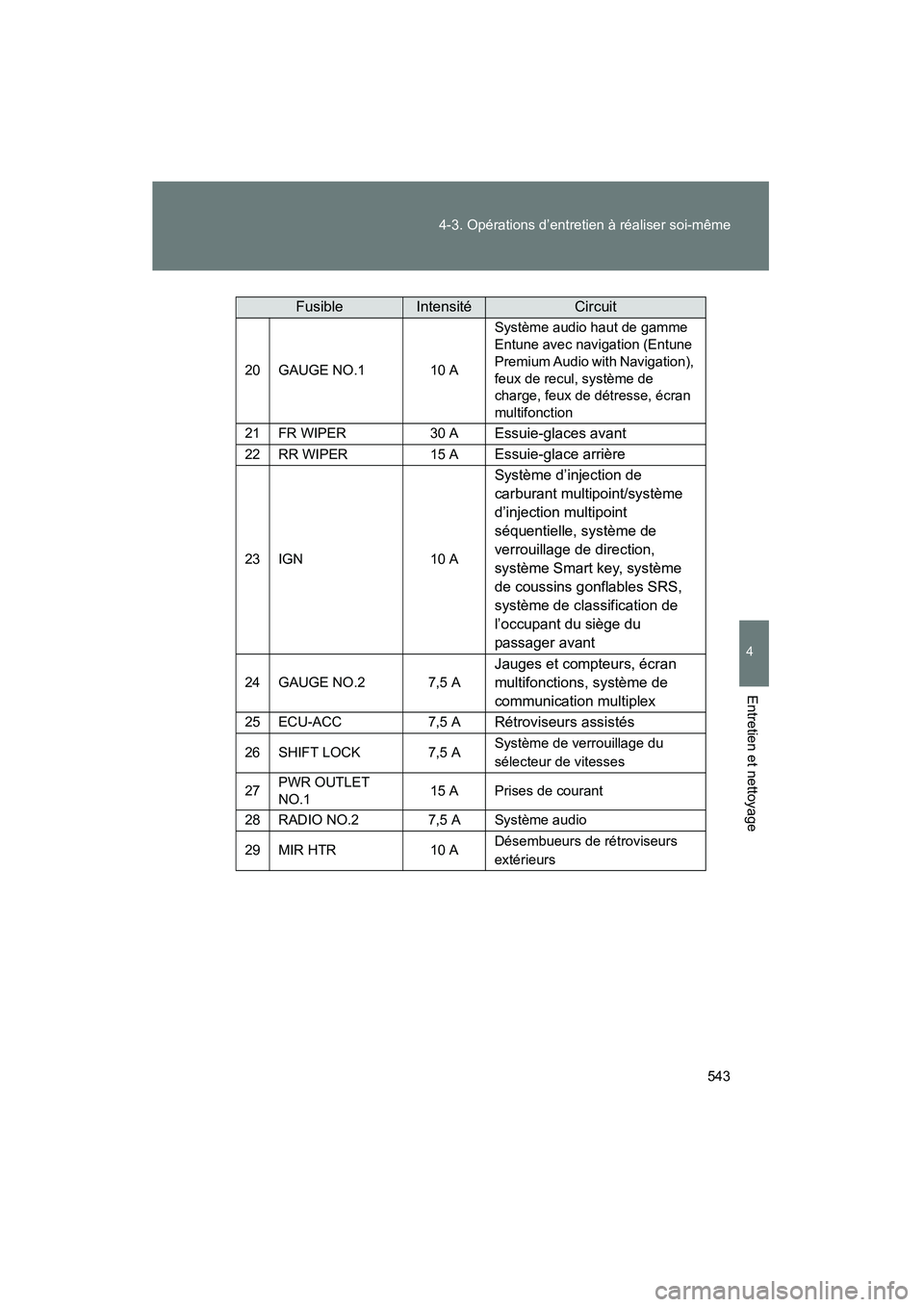

20GAUGE NO.110 A
Système audio haut de gamme
Entune avec navigation (Entune
Premium Audio with Navigation),
feux de recul, système de
charge, feux de détresse, écran
multifonction
21FR WIPER30 AEssuie-glaces avant
22RR WIPER15 AEssuie-glace arrière
23IGN10 A
Système d’injection de
carburant multipoint/système
d’injection multipoint
séquentielle, système de
verrouillage de direction,
système Smart key, système
de coussins gonflables SRS,
système de classification de
l’occupant du siège du
passager avant
24GAUGE NO.27,5 A
Jauges et compteurs, écran
multifonctions, système de
communication multiplex
25ECU-ACC7,5 ARétroviseurs assistés
26SHIFT LOCK7,5 ASystème de verrouillage du
sélecteur de vitesses
27PWR OUTLET
NO.115 APrises de courant
28RADIO NO.27,5 ASystème audio
29MIR HTR10 ADésembueurs de rétroviseurs
extérieurs
FusibleIntensitéCircuit
VENZA_OM_OM73023D_(D).book Page 543 Wednesday, May 14, 2014 1:27 PM

544 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)

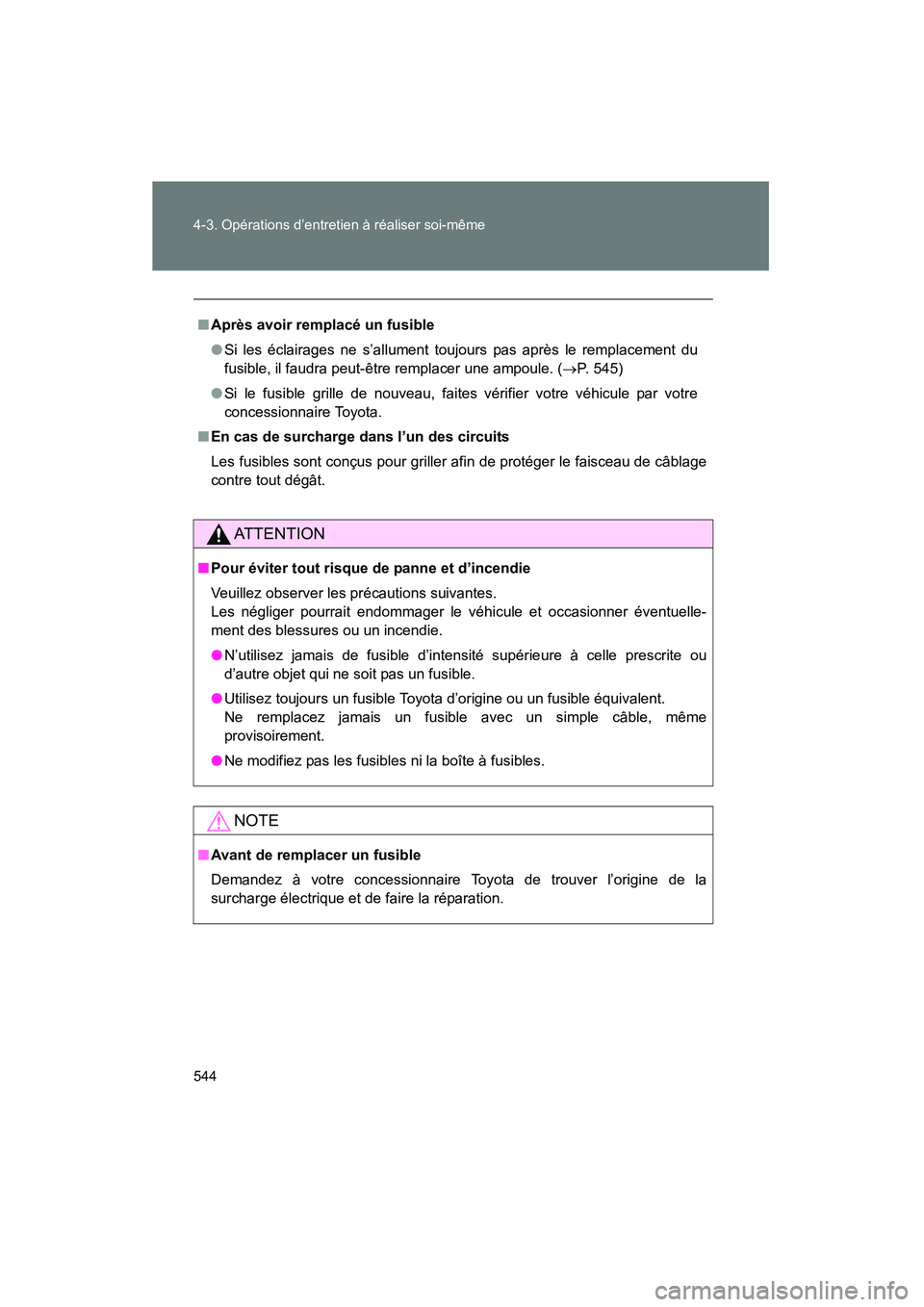

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument toujours pas après le remplacement du
fusible, il faudra peut-être remplacer une ampoule. ( →P. 545)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dégât.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner éventuelle-
ment des blessures ou un incendie.
● N’utilisez jamais de fusible d’intensité supérieure à celle prescrite ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
● Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation.
VENZA_OM_OM73023D_(D).book Page 544 Wednesday, May 14, 2014 1:27 PM

545
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)

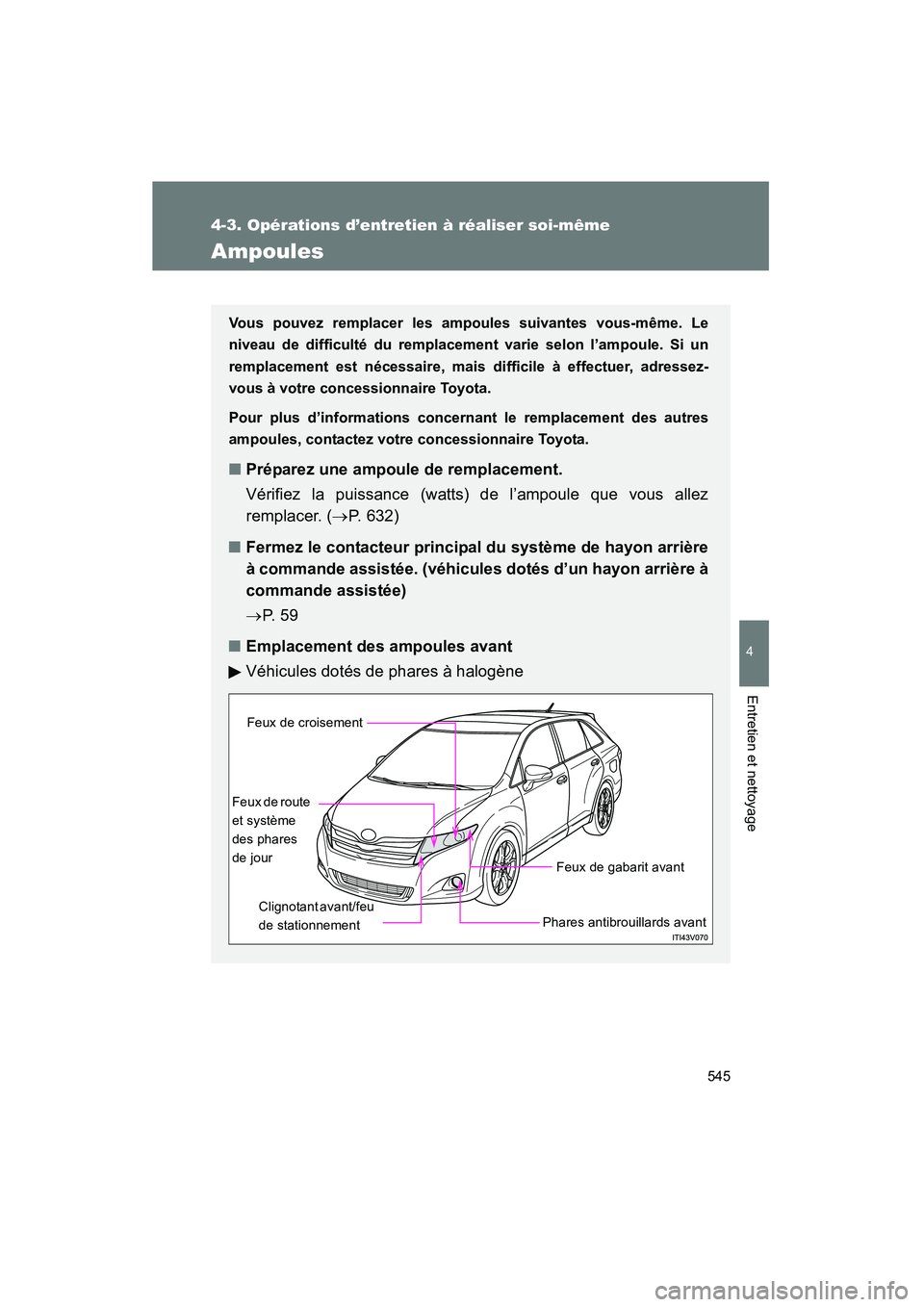

Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire, mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P. 632)
■ Fermez le contacteur principal du système de hayon arrière
à commande assistée. (véhicules dotés d’un hayon arrière à
commande assistée)
→P. 5 9
■ Emplacement des ampoules avant
Véhicules dotés de phares à halogène
Feux de croisement
Feux de route
et système
des phares
de jour Clignotant avant/feu
de stationnement Phares antibrouillards avantFeux de gabarit avant
VENZA_OM_OM73023D_(D).book Page 545 Wednesday, May 14, 2014 1:27 PM

546 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)

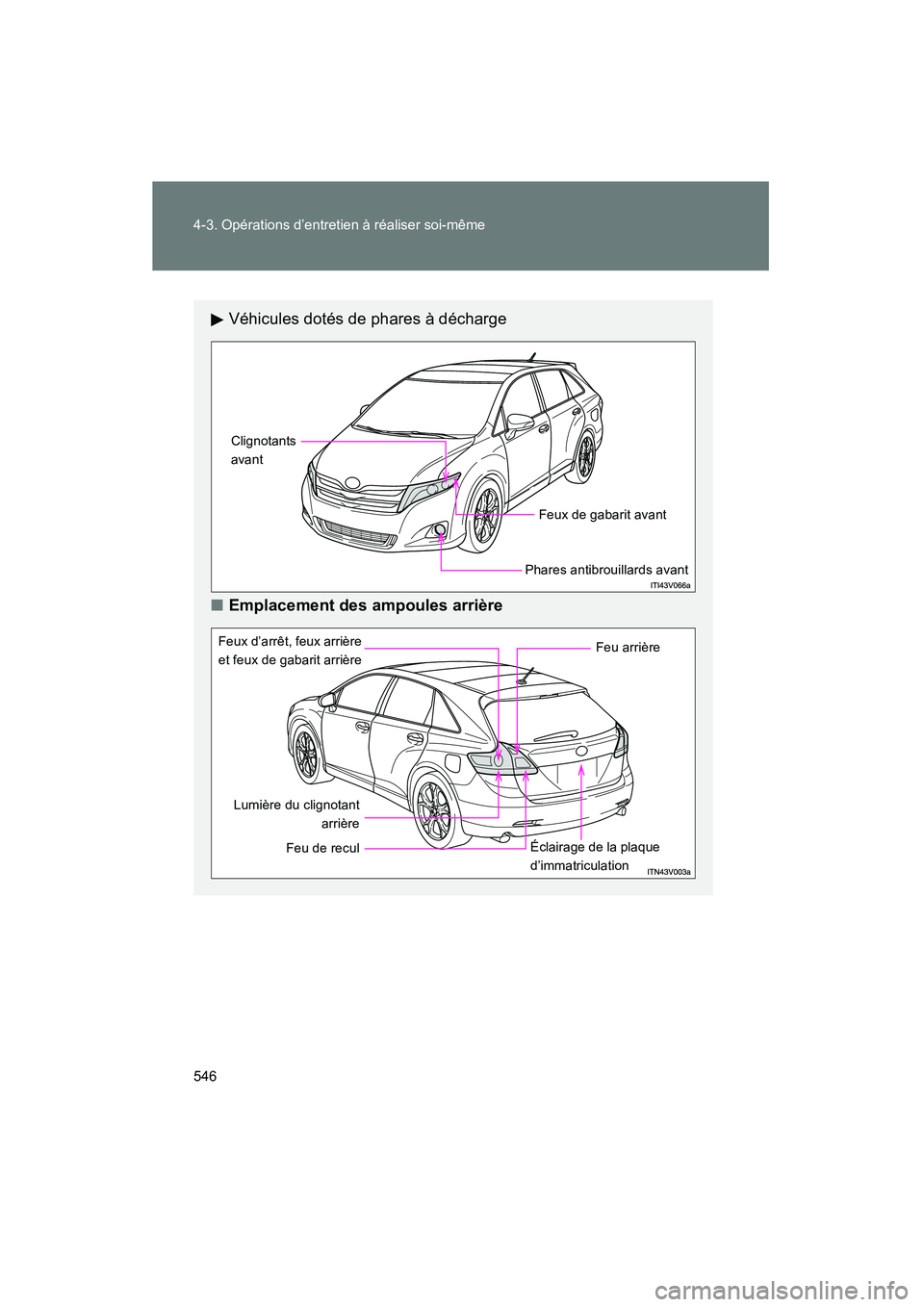

Véhicules dotés de phares à décharge
■ Emplacement des ampoules arrière
Clignotants
avant
Phares antibrouillards avantFeux de gabarit avant
Feux d’arrêt, feux arrière
et feux de gabarit arrière
Feu de recul Feu arrière
Éclairage de la plaque
d’immatriculation
Lumière du clignotant
arrière
VENZA_OM_OM73023D_(D).book Page 546 Wednesday, May 14, 2014 1:27 PM

547
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)

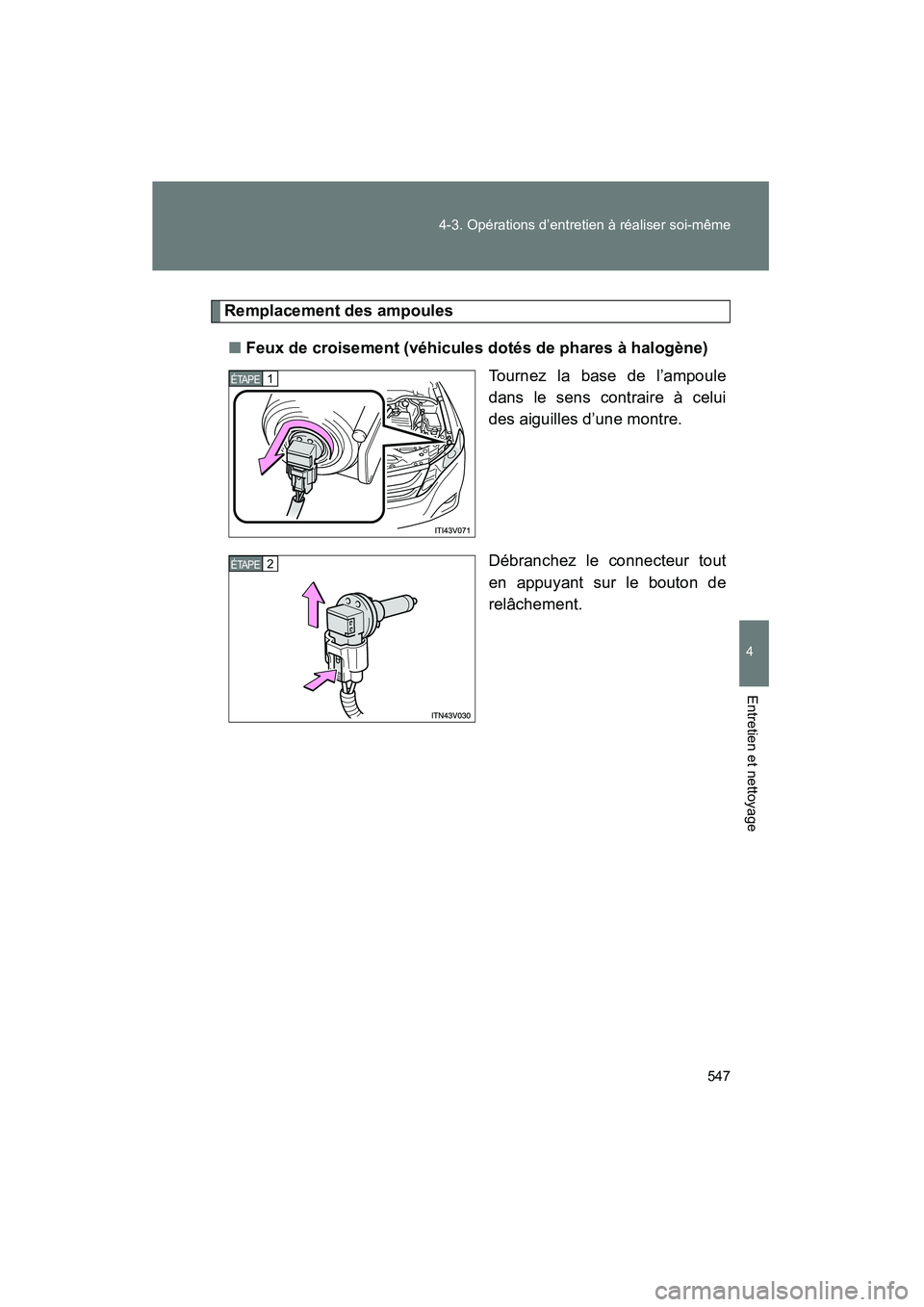

Remplacement des ampoules
■ Feux de croisement (véhicules dotés de phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
1 ÉTAPE
2 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 547 Wednesday, May 14, 2014 1:27 PM

548 4-3. Opérations d’entretien à réaliser soi-même

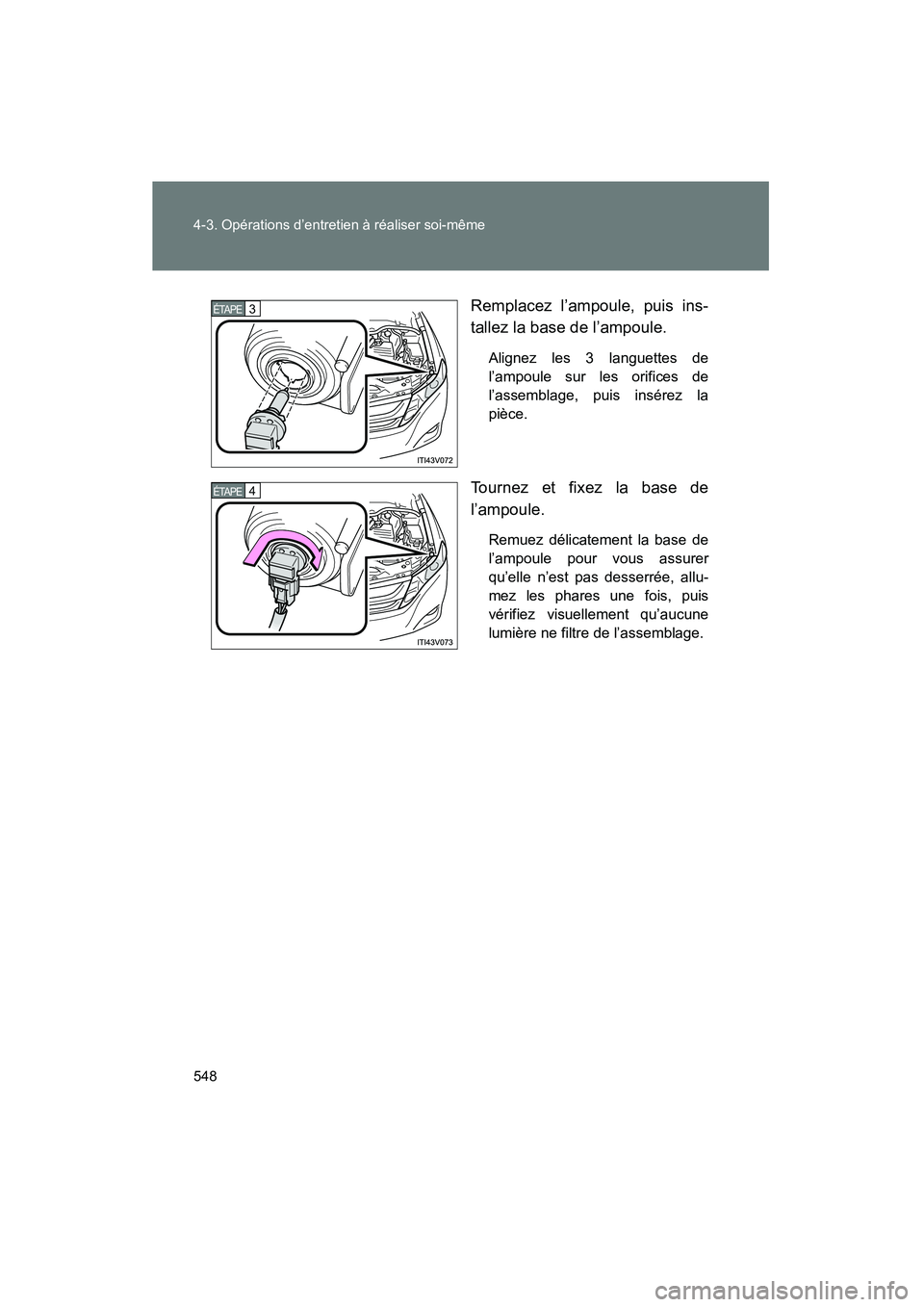

VENZA_OM_OM73023D_(D)Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez visuellement qu’aucune
lumière ne filtre de l’assemblage.
3 ÉTAPE
4 ÉTAPE
