TOYOTA VENZA 2015 Manuel du propriétaire (in French)

529
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
Ôtez le couvercle du filtre.
Retirez le filtre du climatiseur
et remplacez-le par un filtre
neuf.
Les repères “
↑UP” indiqués
sur le filtre doivent pointer vers
le haut.
4 ÉTAPE
5 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 529 Wednesday, May 14, 2014 1:27 PM

530 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)
■Intervalle de vérification
Vérifiez et remplacez le filtre du climatiseur conformément au programme
d’entretien prévu. Dans des zones poussiéreuses ou des zones où la circu-
lation est dense, il est possible que le remplacement doive être devancé.
(Pour plus d’informations sur les entretiens prescrits, reportez-vous au
“Guide du programme d’entretien”, “Supplément au manuel du proprié-
taire”.)
■ Si le débit d’air des évents diminue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procédez à son
remplacement si nécessaire.
NOTE
■Pour éviter d’endommager le système
Lors de l’utilisation du climatiseur, assurez-vous qu’un filtre est toujours
installé.
VENZA_OM_OM73023D_(D).book Page 530 Wednesday, May 14, 2014 1:27 PM

531
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
Pile de la clé
Si la pile est déchargée, remplacez-la par une pile neuve.
■Vous devrez disposer des éléments suivants :
● Tournevis plat (Pour éviter d’endommager la clé, couvrez la
lame du tournevis d’un morceau de chiffon.)
● Petit tournevis cruciforme
● Pile au lithium
Véhicules dotés du système Smart key : CR1632
Véhicules non dotés du système Smart key : CR2025
■ Remplacement de la pile (véhicules dotés du système
Smart key)
Sortez la clé mécanique.
Ôtez le couvercle.
1 ÉTAPE
2 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 531 Wednesday, May 14, 2014 1:27 PM

532 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)
Retirez la pile vide.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
■Remplacement de la pile (véhicules non dotés du système
Smart key)
Ôtez le couvercle.
Retirez le module.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 532 Wednesday, May 14, 2014 1:27 PM

533
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
■

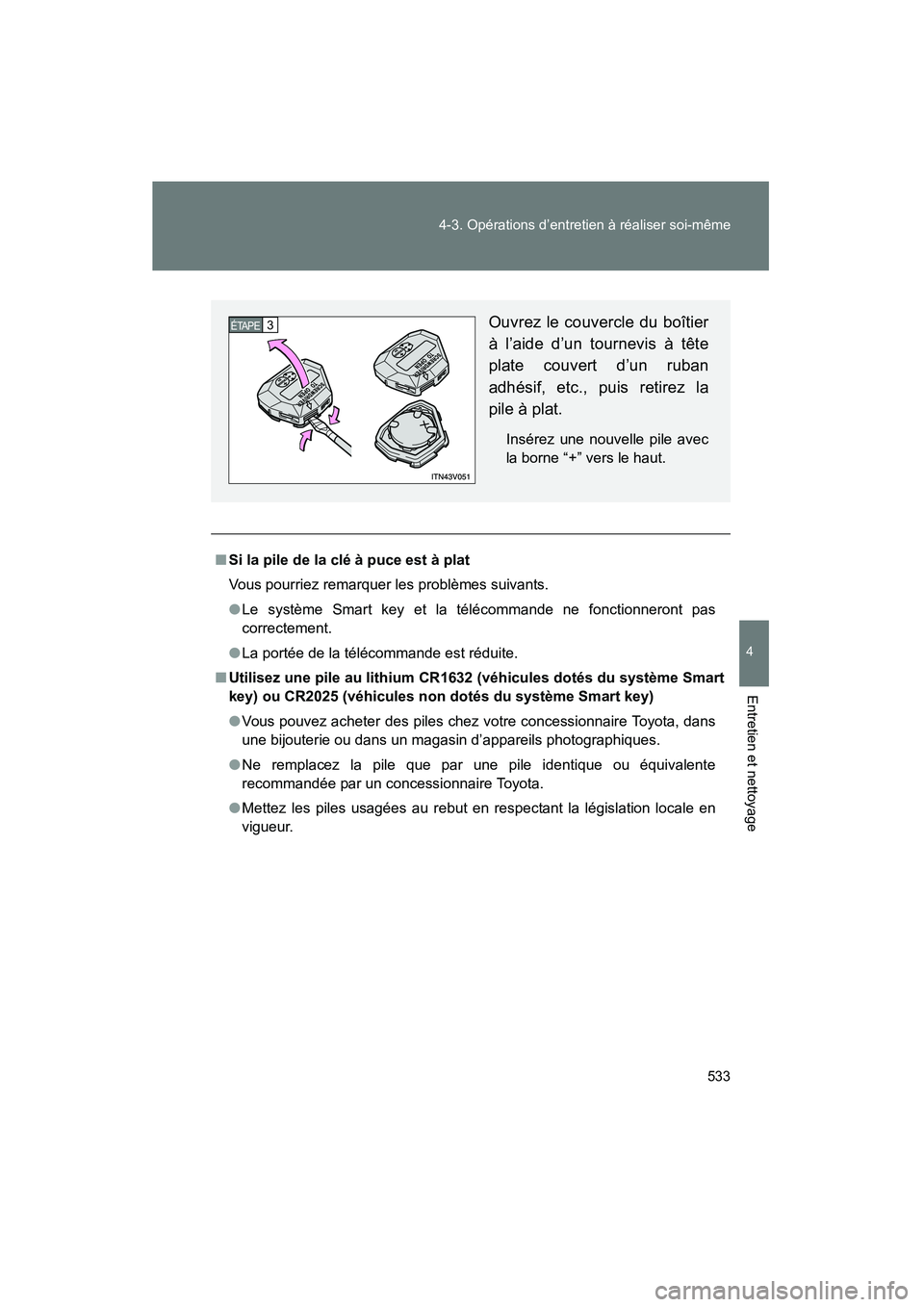

Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants.
●Le système Smart key et la télécommande ne fonctionneront pas
correctement.
● La portée de la télécommande est réduite.
■ Utilisez une pile au lithium CR1632 (véhicules dotés du système Smart
key) ou CR2025 (véhicules non dotés du système Smart key)
● Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
une bijouterie ou dans un magasin d’appareils photographiques.
● Ne remplacez la pile que par une pile identique ou équivalente
recommandée par un concessionnaire Toyota.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
Ouvrez le couvercle du boîtier
à l’aide d’un tournevis à tête
plate couvert d’un ruban
adhésif, etc., puis retirez la
pile à plat.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
3 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 533 Wednesday, May 14, 2014 1:27 PM

534 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)
AT T E N T I O N
■Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants. Ces pièces sont
petites et pourraient provoquer un étouffement si un enfant les avalait.
Négliger cette précaution pourrait occasionner des blessures graves, voire
mortelles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident.
● Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun composant à l’intérieur de la clé à puce.
● Ne pliez pas les bornes de la pile.
VENZA_OM_OM73023D_(D).book Page 534 Wednesday, May 14, 2014 1:27 PM

535
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se
pourrait qu’un fusible ait grillé. Si cela se produit, vérifiez et
remplacez les fusibles en question.
Véhicules dotés du système Smart key :
Placez le contacteur “ENGINE START STOP” en mode
OFF.
Véhicules non dotés du système Smart key :
Placez le contacteur du moteur en position “LOCK”.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Poussez la languette et
soulevez le couvercle.
Bloc d’instrumentation côté conducteur Ôtez le couvercle.1 ÉTAPE
2 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 535 Wednesday, May 14, 2014 1:27 PM

536 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et intensité des fusibles” (→P. 537)
pour en savoir davantage sur la vérification des fusibles.
Retirez le fusible à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’une intensité identique.
L’intensité figure sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Adressez-vous à votre
concessionnaire Toyota.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
12
ITY42C012
VENZA_OM_OM73023D_(D).book Page 536 Wednesday, May 14, 2014 1:27 PM

537
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
Disposition et intensité des fusibles
■ Compartiment moteur
Boîte à fusibles
Arrière du couvercle
ITI43V079a
VENZA_OM_OM73023D_(D).book Page 537 Wednesday, May 14, 2014 1:27 PM

538 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)

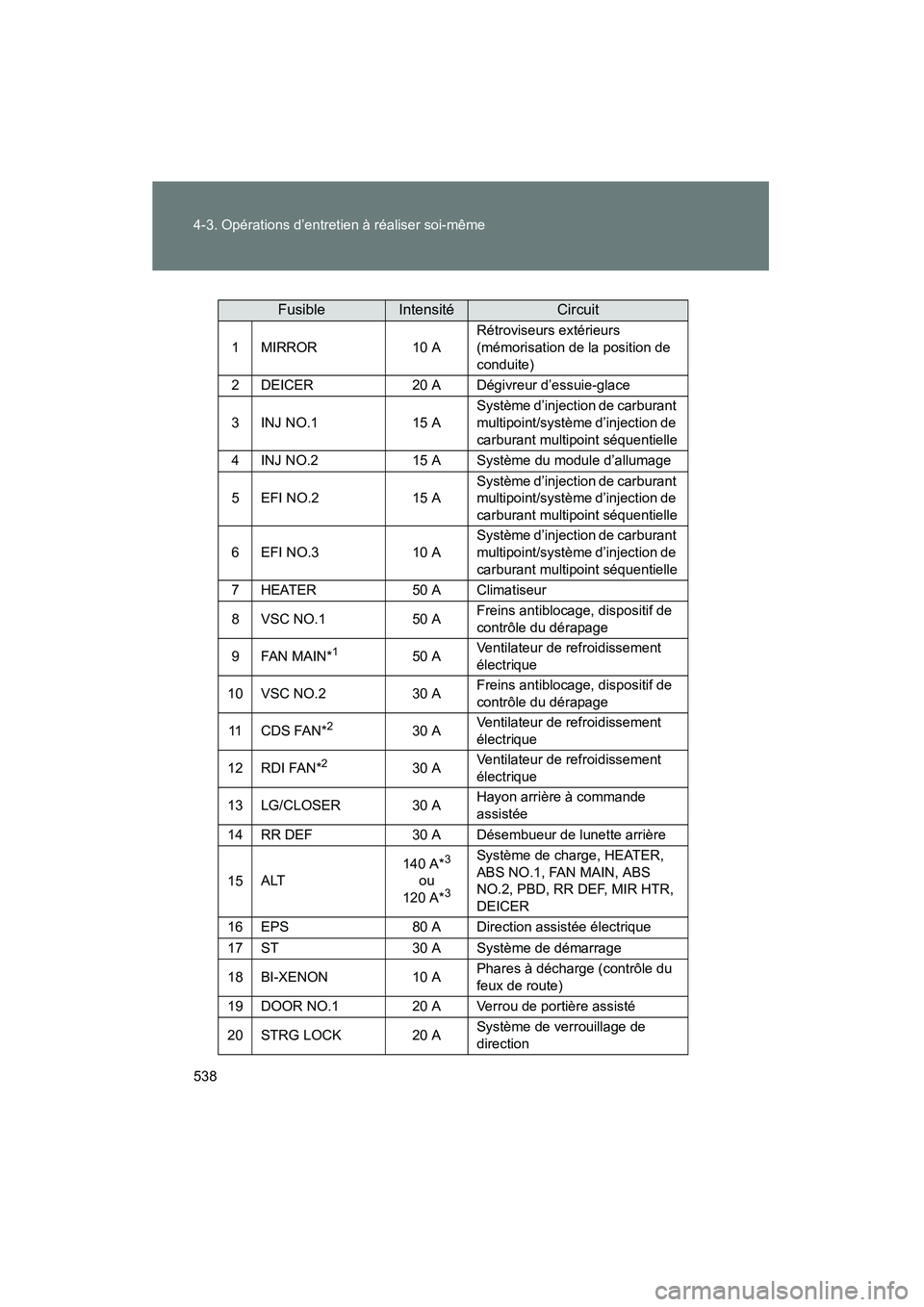

FusibleIntensitéCircuit
1MIRROR10 A
Rétroviseurs extérieurs
(mémorisation de la position de
conduite)
2DEICER20 ADégivreur d’essuie-glace
3INJ NO.115 A
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
4INJ NO.215 ASystème du module d’allumage
5EFI NO.215 A
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
6EFI NO.310 A
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
7HEATER50 AClimatiseur
8VSC NO.150 AFreins antiblocage, dispositif de
contrôle du dérapage
9FAN MAI N*150 AVentilateur de refroidissement
électrique
10VSC NO.230 AFreins antiblocage, dispositif de
contrôle du dérapage
11CDS FAN*230 AVentilateur de refroidissement
électrique
12RDI FAN*230 AVentilateur de refroidissement
électrique
13LG/CLOSER30 AHayon arrière à commande
assistée
14RR DEF30 ADésembueur de lunette arrière
15ALT
140 A*3
ou
120 A*
3
Système de charge, HEATER,
ABS NO.1, FAN MAIN, ABS
NO.2, PBD, RR DEF, MIR HTR,
DEICER
16EPS80 ADirection assistée électrique
17ST30 ASystème de démarrage
18BI-XENON10 APhares à décharge (contrôle du
feux de route)
19DOOR NO.120 AVerrou de portière assisté
20STRG LOCK20 ASystème de verrouillage de
direction
VENZA_OM_OM73023D_(D).book Page 538 Wednesday, May 14, 2014 1:27 PM
