TOYOTA VERSO 2014 Instructieboekje (in Dutch)

220
VERSO(BMW)_WE_OM64558E
2-2. Instrumentenpaneel
Meters en tellers
Auto's zonder Smart entry-systeem en startknop
De volgende meters, tellers en displays zijn verlicht als het con-
tact AAN staat.
Auto's met Smart entry-systeem en startknop
De volgende meters, tellers en displays zijn verlicht als het con-
tact AAN is.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid weer
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot het rijden
( →Blz. 230)
Knop wijzigen weergave
→ Blz. 221
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.

221
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
Wijzigen van de weergave
De weergegeven onderwerpen kunnen worden gewijzigd door op de
toets te drukken.
Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
Dagteller A
Geeft de afstand weer die met de auto gereden is sinds de teller de
laatste keer op nul is gezet.
Door de toets ingedrukt te houden worden de gegevens gereset.
Kilometerteller, dagteller, werkingsduur Stop & Start-systeem,
totale werkingsduur Stop & Start- systeem, informatie over beno-
digd onderhoud en display dashboardverlichting.
→ Blz. 221

222
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E
Dagteller B
Geeft de afstand weer die met de auto gereden is sinds de teller de
laatste keer op nul is gezet.
Houd de knop ingedrukt om te resetten.
Werkingsduur Stop & Start-systeem (indien aanwezig)
Geeft de tijd aan dat de motor is gestopt door werking van het Stop
& Start-systeem tijdens de huidige rit.
Auto's zonder Smart entry-systeem en startknop:
Van het contact AAN naar UIT.
Auto's met Smart entry-systeem en startknop:
Van het contact AAN naar UIT.
Totale werkingsduur Stop & St
art-systeem (indien aanwezig)
Geeft de totale tijd aan dat de motor is gestopt door werking van
het Stop & Start-systeem sinds het systeem voor het laatst is gere-
set.
Informatie over benodigd onderhoud (alleen 1WW-FHV motor)
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-”
wordt weergegeven vóór de afstand, betekent dat dat de olie al
ververst had moeten zijn. Laat de motorolie door een Toyota-dea-
ler of erkende reparateur verversen.
• Geeft de informatie over het benodigde onderhoud weer wanneer het contact AAN staat.
• Methode voor resetten van de informatie over het benodigde onder- houd ( →Blz. 422).

223
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
Dimmer dashboardverlichting
De helderheid van de dashboardverlichting kan in 5 niveaus worden
gewijzigd als de lichtschakelaar aan is. Druk de dimmer van de dash-
boardverlichting in.
De helderheid van het dashboard
verandert iedere keer dat op de
dimmer wordt gedrukt. Houd de
dimmer ingedrukt om snel te wis-
selen tussen het helderheidsni-
veau en de vorige toestand.
10 seconden nadat u voor het laatst op de dimmer hebt
gedrukt, wordt het verlichtingsniveau automatisch ingesteld.
Het verlichtingsniveau wordt ook ingesteld als u de toets voor het
wijzigen van de weergave indrukt voordat er 10 seconden zijn ver-
streken.
STAP1
OPMERKING
■Voorkomen van schade aan de moto r en onderdelen van de motor
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur
gaat knipperen (rood) of branden, is de motor mogelijk oververhit. Breng in
dat geval de auto zo snel mogelijk op een veilige plaats tot stilstand en
controleer de motor nadat deze volledig is afgekoeld. ( →Blz. 577)
STAP2

224
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E

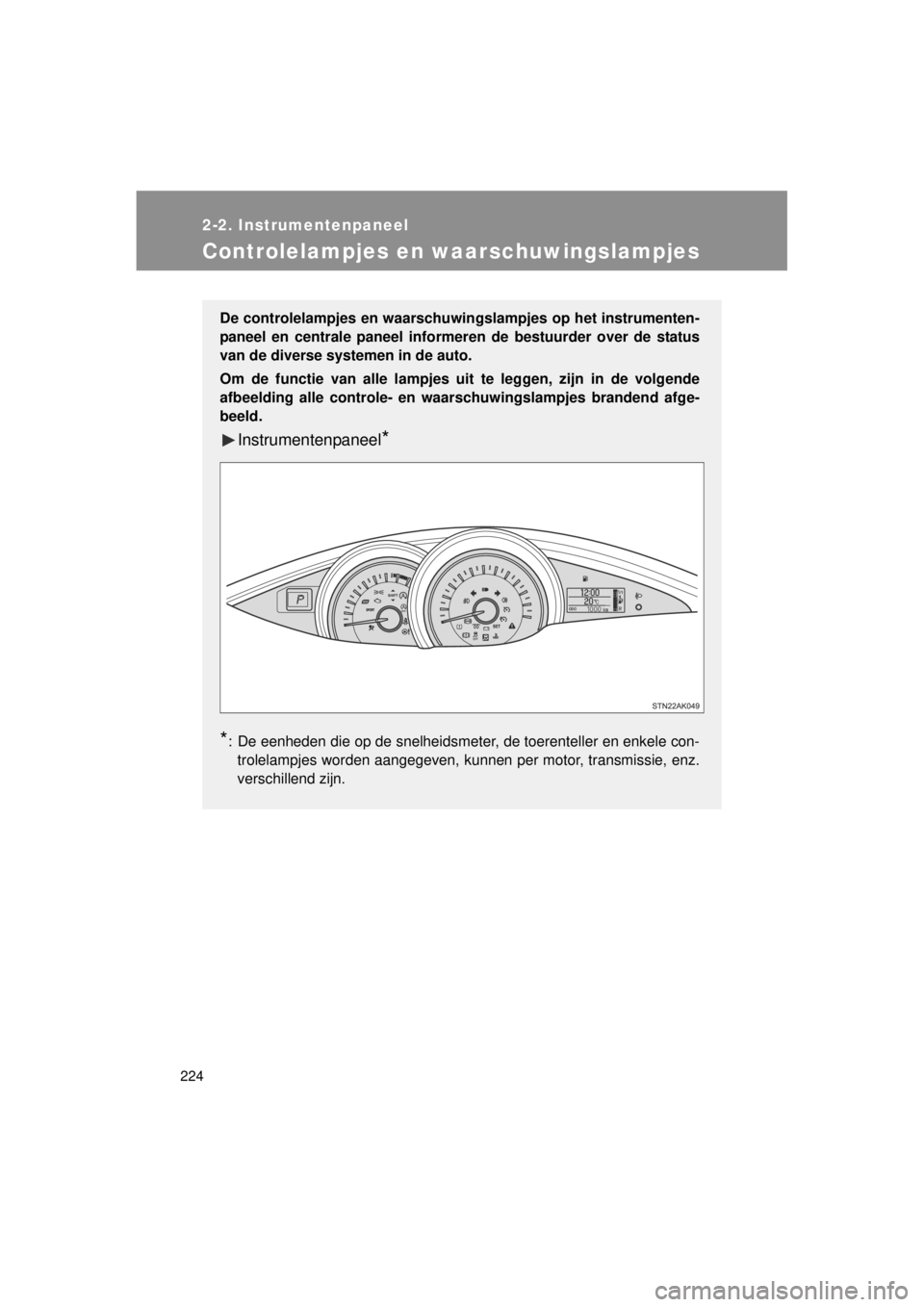

Controlelampjes en waarschuwingslampjes
De controlelampjes en waarschuwingslampjes op het instrumenten-
paneel en centrale paneel informer en de bestuurder over de status
van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle controle- en w aarschuwingslampjes brandend afge-
beeld.
Instrumentenpaneel*
*
: De eenheden die op de snelheidsmeter, de toerenteller en enkele con- trolelampjes worden aangegeven, kunnen per motor, transmissie, enz.
verschillend zijn.

225
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E

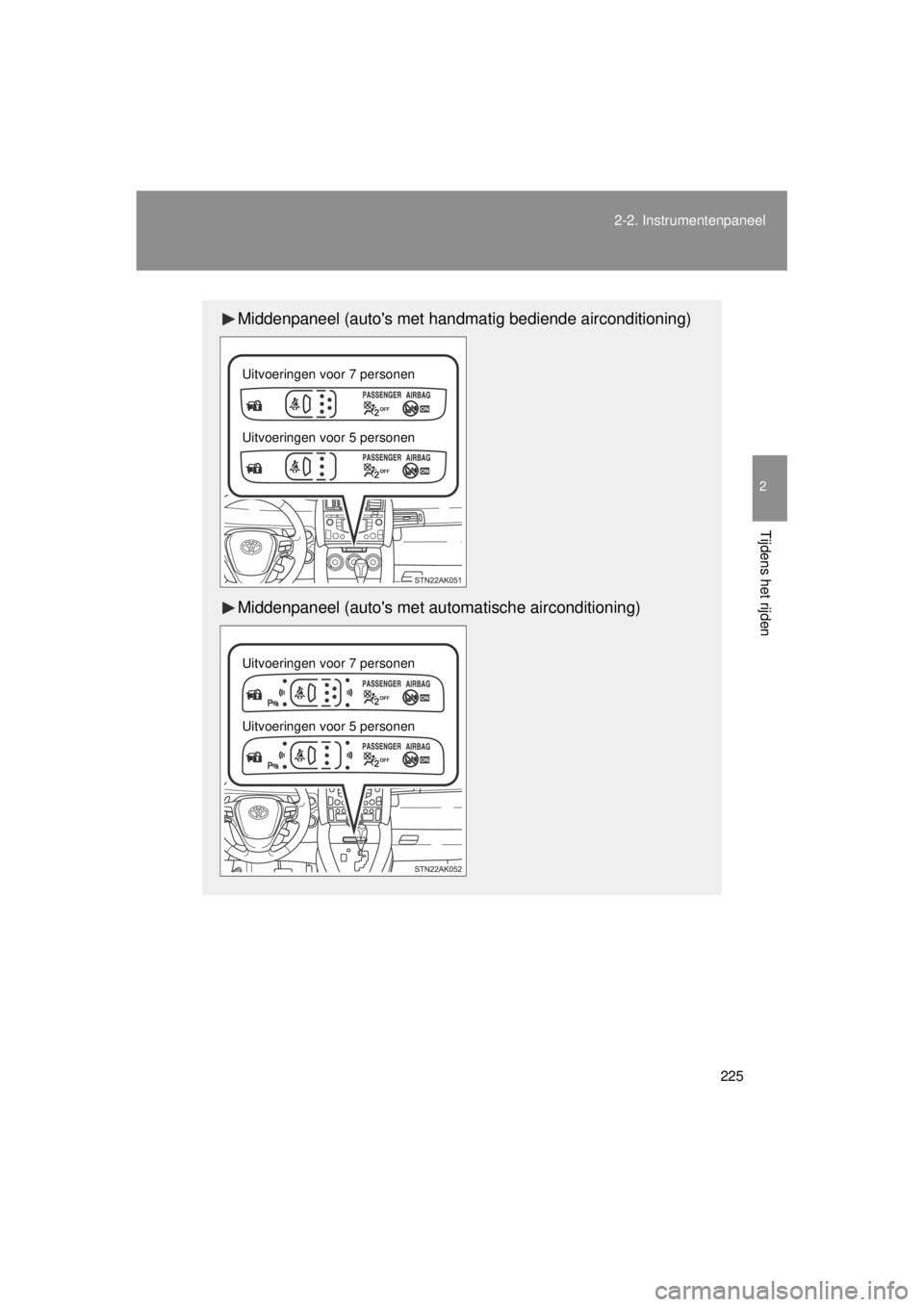

Middenpaneel (auto's met handmatig bediende airconditioning)
Middenpaneel (auto's met aut
omatische airconditioning)
Uitvoeringen voor 7 personen
Uitvoeringen voor 5 personen
Uitvoeringen voor 7 personen
Uitvoeringen voor 5 personen

226
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E
■

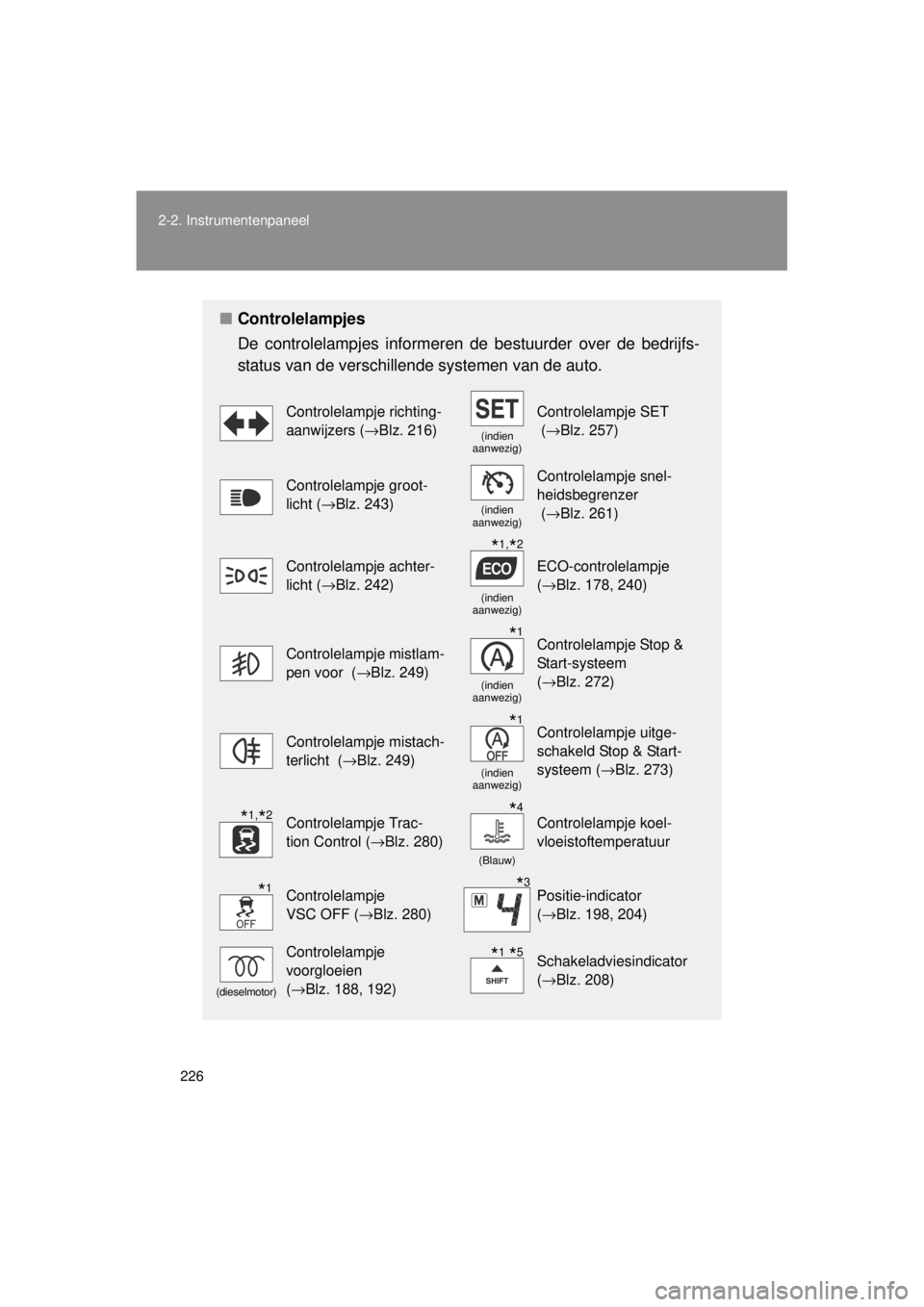

Controlelampjes
De controlelampjes informeren de bestuurder over de bedrijfs-
status van de verschillende systemen van de auto.
Controlelampje richting-
aanwijzers (→Blz. 216)
(indien
aanwezig)
Controlelampje SET
( →Blz. 257)
Controlelampje groot-
licht ( →Blz. 243)
(indien
aanwezig)
Controlelampje snel-
heidsbegrenzer
( →Blz. 261)
Controlelampje achter-
licht ( →Blz. 242)
(indien
aanwezig)
ECO-controlelampje
( →Blz. 178, 240)
Controlelampje mistlam-
pen voor ( →Blz. 249)
(indien
aanwezig)
Controlelampje Stop &
Start-systeem
( →Blz. 272)
Controlelampje mistach-
terlicht ( →Blz. 249)
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 273)
Controlelampje Trac-
tion Control ( →Blz. 280)
(Blauw)
Controlelampje koel-
vloeistoftemperatuur
Controlelampje
VSC OFF (→Blz. 280)Positie-indicator
(→Blz. 198, 204)
(dieselmotor)
Controlelampje
voorgloeien
(→Blz. 188, 192)Schakeladviesindicator
(→Blz. 208)
*1,*2
*1
*1
*1,*2*4
*1*3
*1,*5

227
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet. Ze
geven aan dat de systeemcontrole wordt uitgevoerd. Ze doven nadat
de motor is aangeslagen of nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of niet uitgaat. Laat de auto nakijken door een Toyota-
dealer of erkende reparateur voor meer informatie.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Auto's met Multidrive CVT of automatische transmissie
*4: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuurte laag is.
*5: Auto's met automatische transmissie
*6: Auto's met handgeschakelde transmissie
(indien aan- wezig)

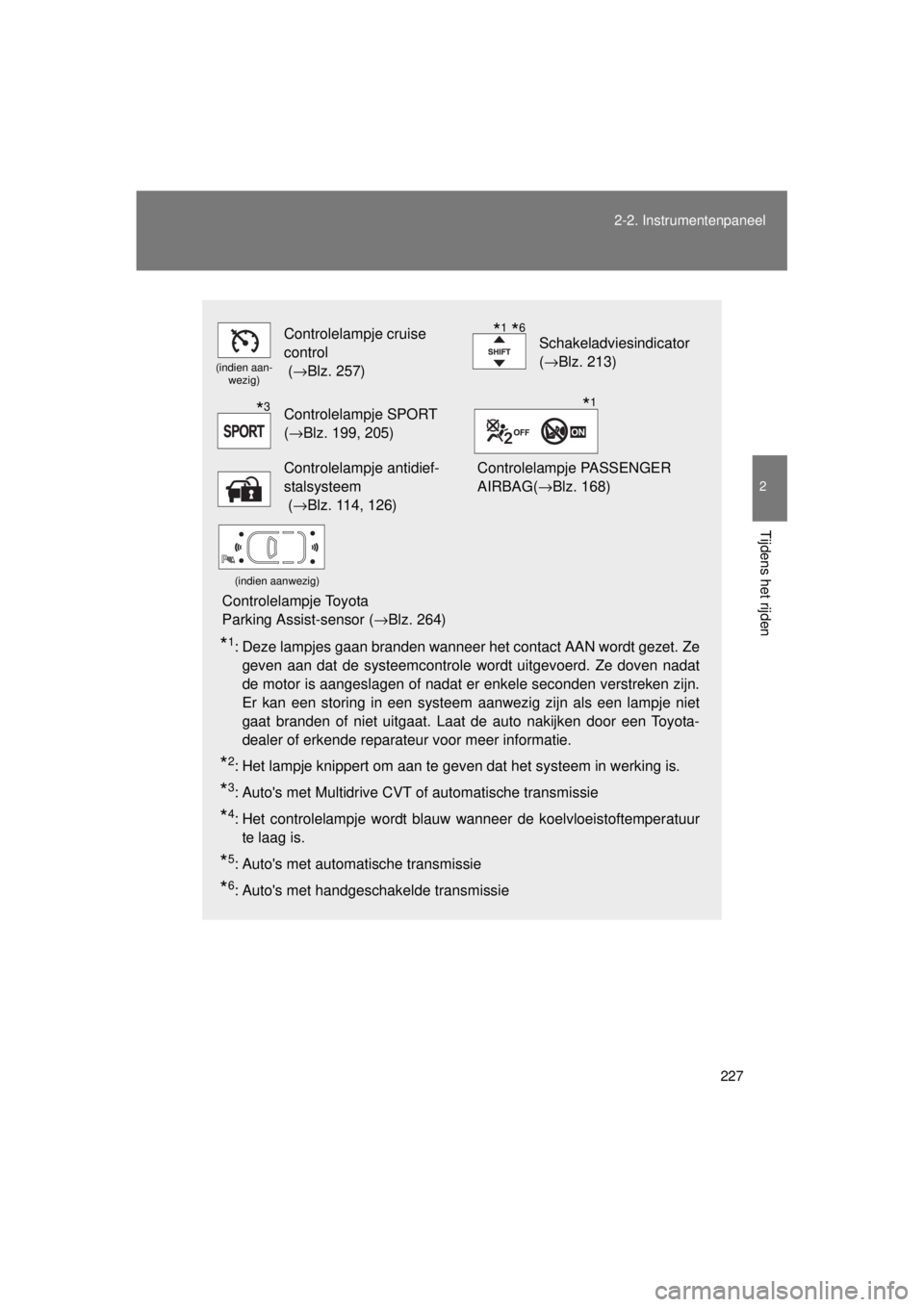

Controlelampje cruise
control
(→Blz. 257)Schakeladviesindicator
(→ Blz. 213)
Controlelampje SPORT
(→Blz. 199, 205)
Controlelampje antidief-
stalsysteem
( →Blz. 114, 126)Controlelampje PASSENGER
AIRBAG( →Blz. 168)
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor ( →Blz. 264)
*1,*6
*3*1

228
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E
■

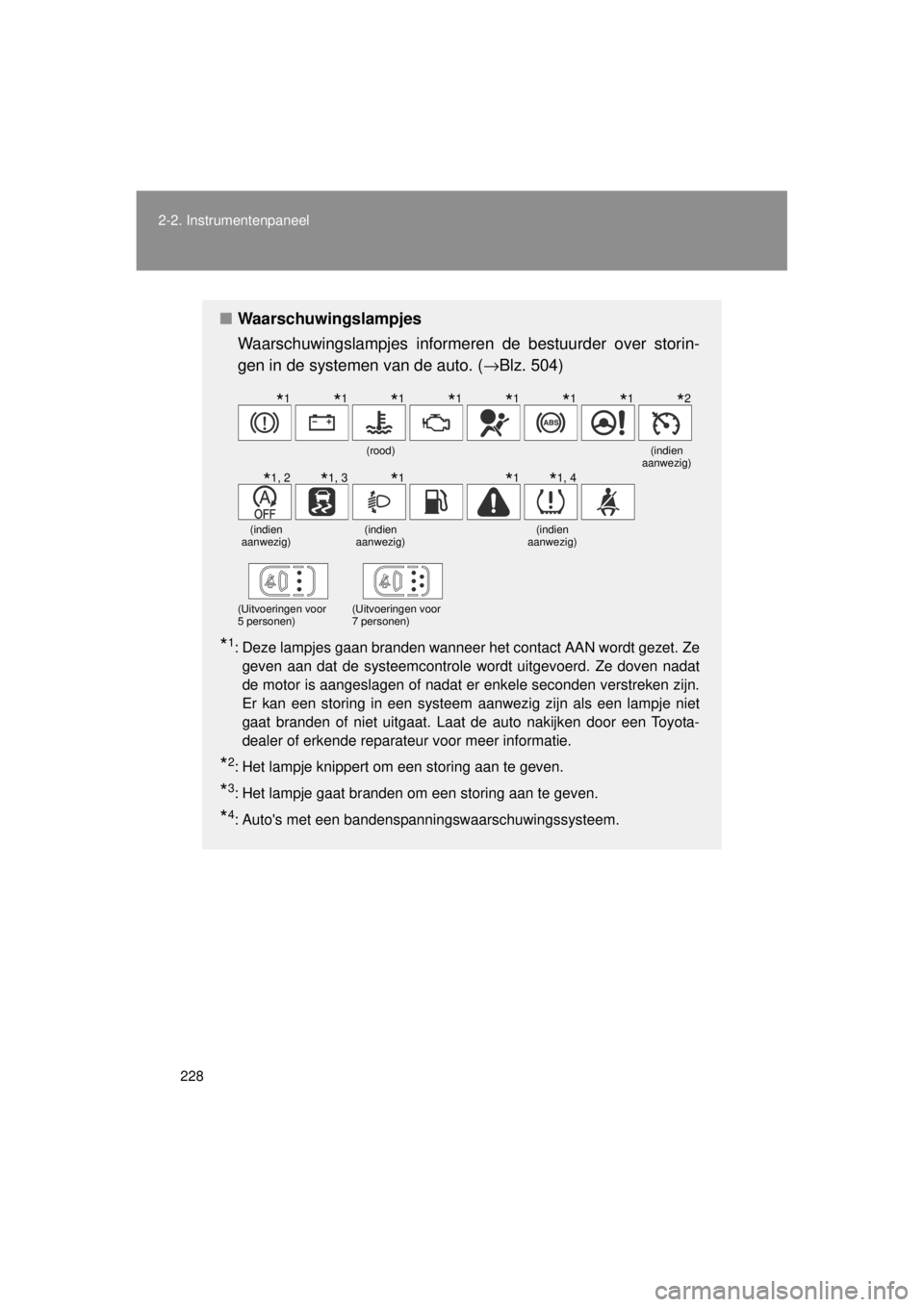

Waarschuwingslampjes
Waarschuwingslampjes informeren de bestuurder over storin-
gen in de systemen van de auto. ( →Blz. 504)
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet. Ze
geven aan dat de systeemcontrole wordt uitgevoerd. Ze doven nadat
de motor is aangeslagen of nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of niet uitgaat. Laat de auto nakijken door een Toyota-
dealer of erkende reparateur voor meer informatie.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden om een storing aan te geven.
*4: Auto's met een bandenspanningswaarschuwingssysteem.
(rood)(indien
aanwezig)
(indien
aanwezig)(indien
aanwezig)(indien
aanwezig)
(Uitvoeringen voor
5 personen)(Uitvoeringen voor
7 personen)
*1*1*1*1*1*1*1*2
*1, 2*1, 3*1*1*1, 4

229
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■
Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het antiblokkeersysteem
en airbagsysteem niet gaat branden als u de motor start, kan het betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een aanrijding, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een Toyota-dealer of erkende reparateur als dit
gebeurt.
