5

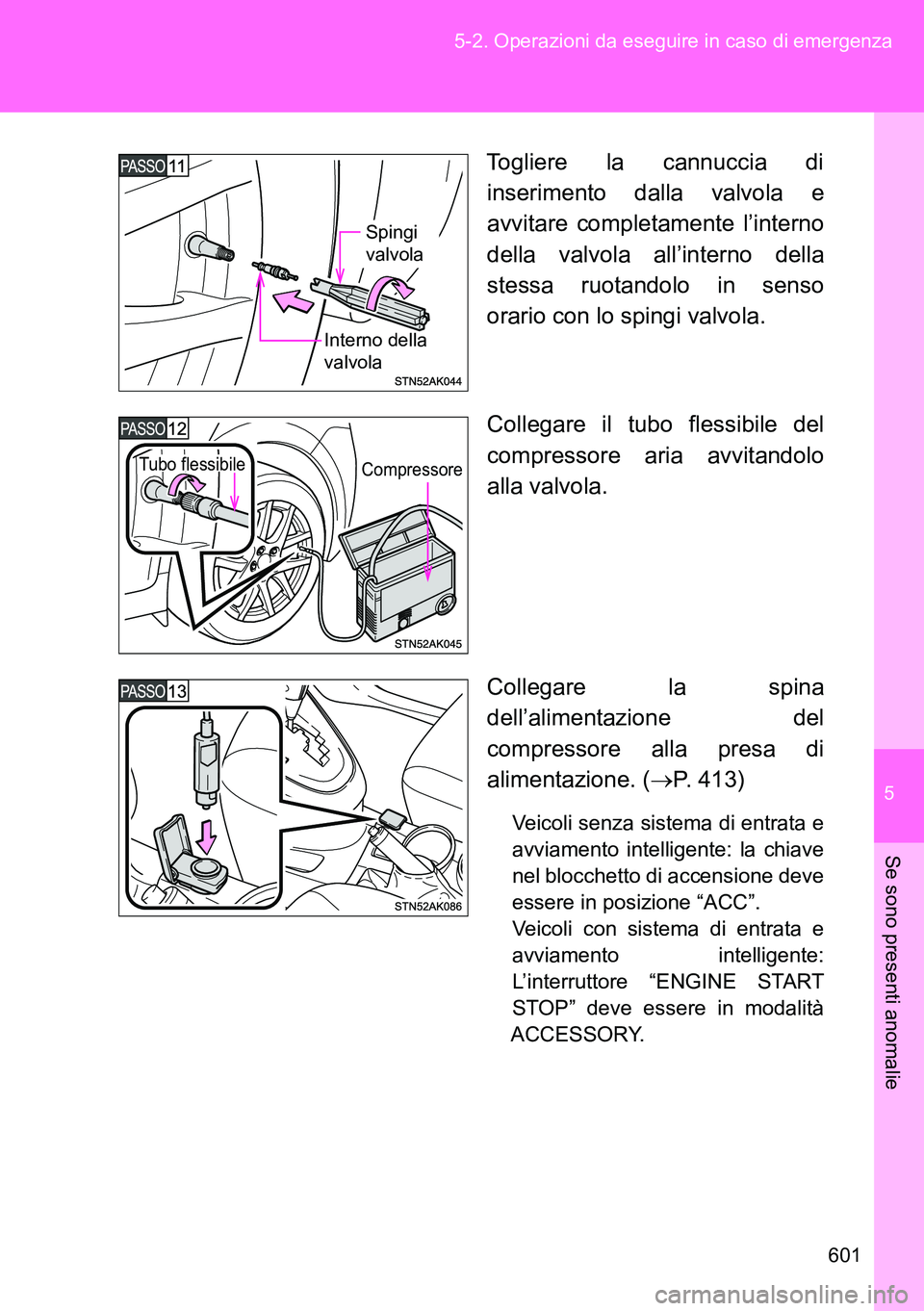

601 5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Togliere la cannuccia di
inserimento dalla valvola e
avvitare completamente l’interno
della valvola all’interno della
stessa ruotandolo in senso
orario con lo spingi valvola.
Collegare il tubo flessibile del
compressore aria avvitandolo
alla valvola.
Collegare la spina
dell’alimentazione del
compressore alla presa di
alimentazione. (P. 413)
Veicoli senza sistema di entrata e
avviamento intelligente: la chiave
nel blocchetto di accensione deve
essere in posizione “ACC”.
Veicoli con sistema di entrata e
avviamento intelligente:
L’interruttore “ENGINE START
STOP” deve essere in modalità
ACCESSORY.
Interno della
valvola
Spingi
valvola
CompressoreTubo flessibile

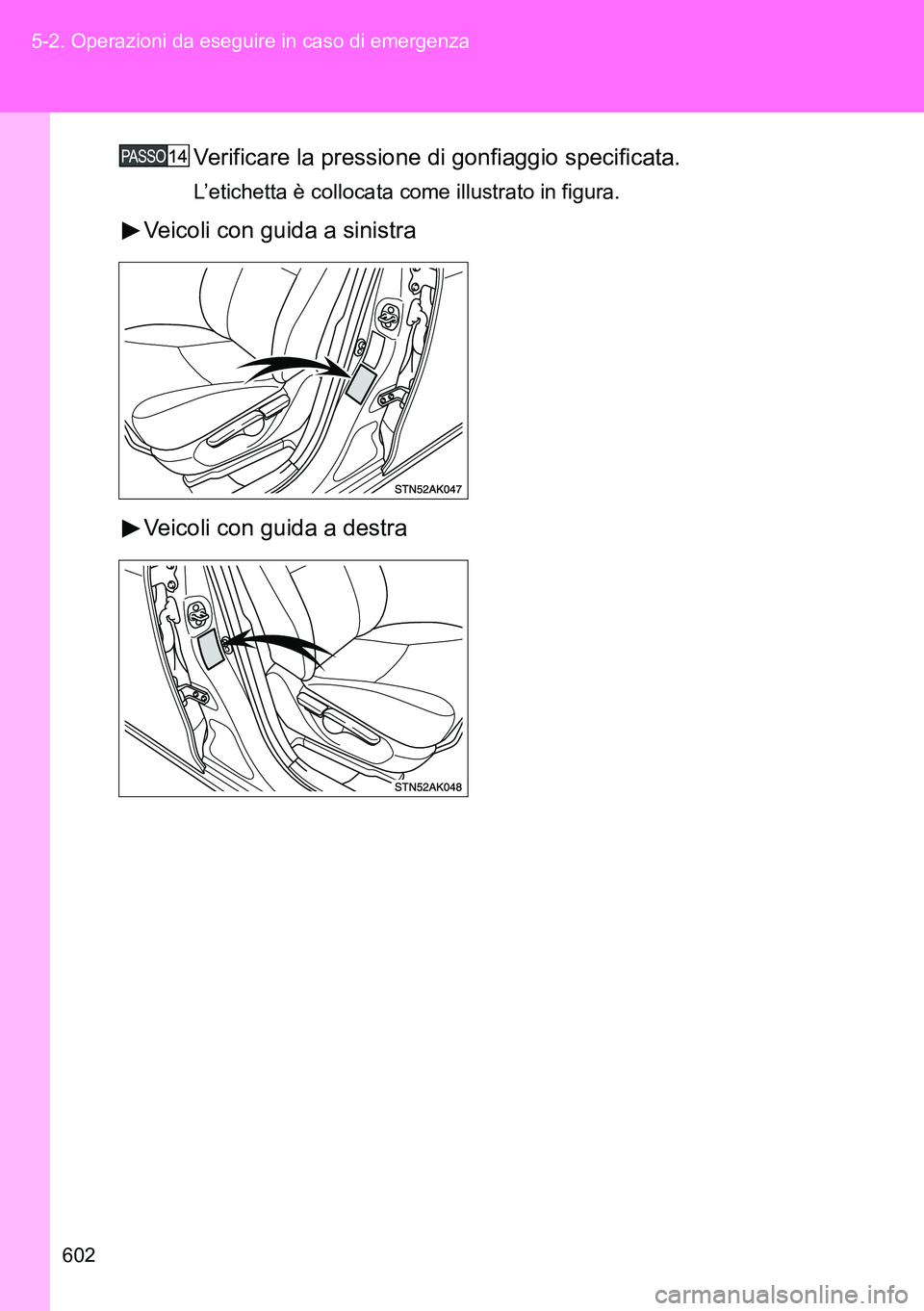

602 5-2. Operazioni da eseguire in caso di emergenza
Verificare la pressione di gonfiaggio specificata.
L’etichetta è collocata come illustrato in figura.
Veicoli con guida a sinistra
Veicoli con guida a destra

5

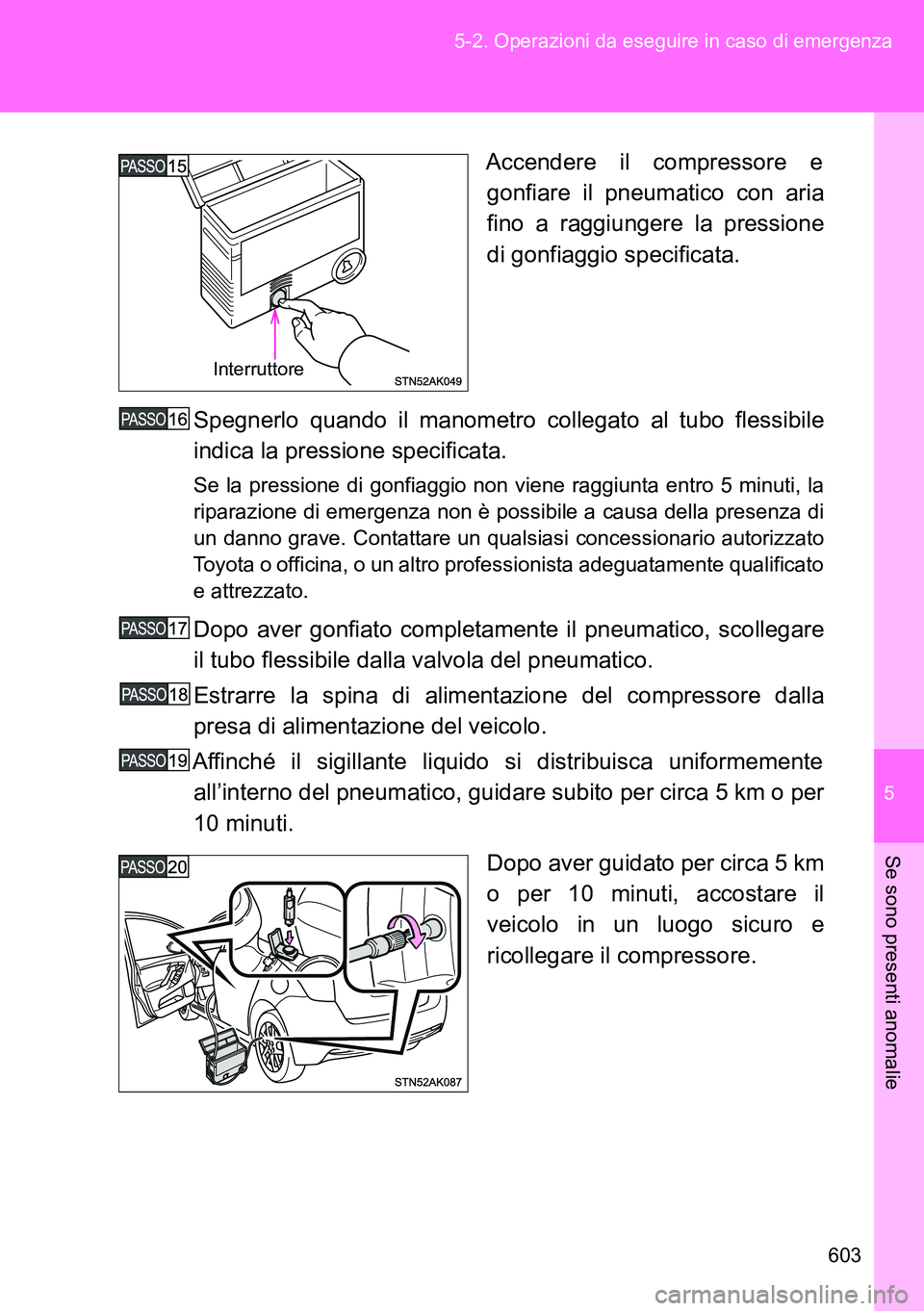

603 5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Accendere il compressore e
gonfiare il pneumatico con aria
fino a raggiungere la pressione
di gonfiaggio specificata.
Spegnerlo quando il manometro collegato al tubo flessibile
indica la pressione specificata.
Se la pressione di gonfiaggio non viene raggiunta entro 5 minuti, la
riparazione di emergenza non è possibile a causa della presenza di
un danno grave. Contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato.
Dopo aver gonfiato completamente il pneumatico, scollegare
il tubo flessibile dalla valvola del pneumatico.
Estrarre la spina di alimentazione del compressore dalla
presa di alimentazione del veicolo.
Affinché il sigillante liquido si distribuisca uniformemente
all’interno del pneumatico, guidare subito per circa 5 km o per
10 minuti.
Dopo aver guidato per circa 5 km
o per 10 minuti, accostare il
veicolo in un luogo sicuro e
ricollegare il compressore.
Interruttore

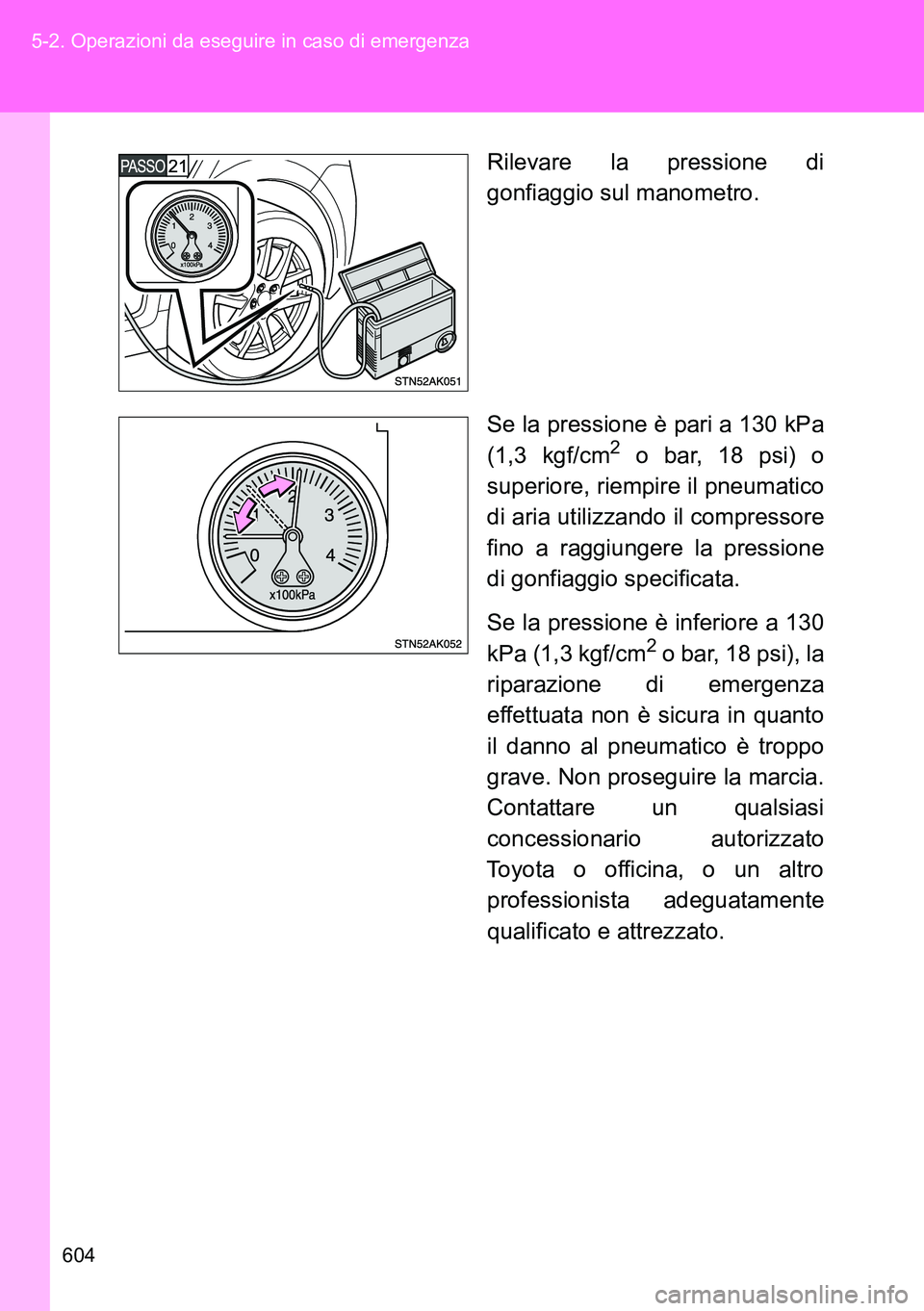

604 5-2. Operazioni da eseguire in caso di emergenza
Rilevare la pressione di
gonfiaggio sul manometro.
Se la pressione è pari a 130 kPa
(1,3 kgf/cm
2 o bar, 18 psi) o
superiore, riempire il pneumatico
di aria utilizzando il compressore
fino a raggiungere la pressione
di gonfiaggio specificata.
Se la pressione è inferiore a 130
kPa (1,3 kgf/cm
2 o bar, 18 psi), la
riparazione di emergenza
effettuata non è sicura in quanto
il danno al pneumatico è troppo
grave. Non proseguire la marcia.
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.

5

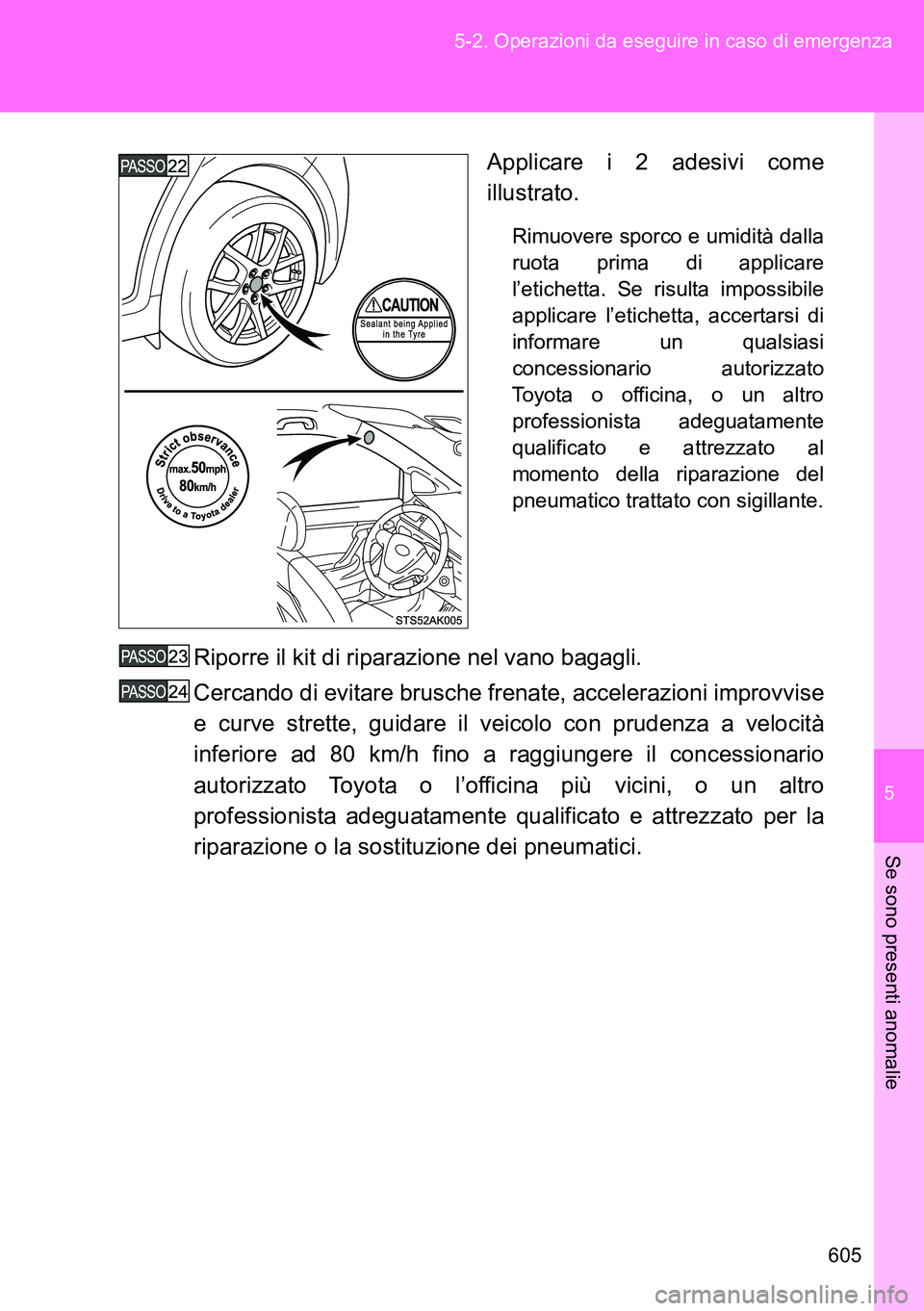

605 5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Applicare i 2 adesivi come
illustrato.
Rimuovere sporco e umidità dalla
ruota prima di applicare
l’etichetta. Se risulta impossibile
applicare l’etichetta, accertarsi di
informare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato al
momento della riparazione del
pneumatico trattato con sigillante.
Riporre il kit di riparazione nel vano bagagli.
Cercando di evitare brusche frenate, accelerazioni improvvise
e curve strette, guidare il veicolo con prudenza a velocità
inferiore ad 80 km/h fino a raggiungere il concessionario
autorizzato Toyota o l’officina più vicini, o un altro
professionista adeguatamente qualificato e attrezzato per la
riparazione o la sostituzione dei pneumatici.

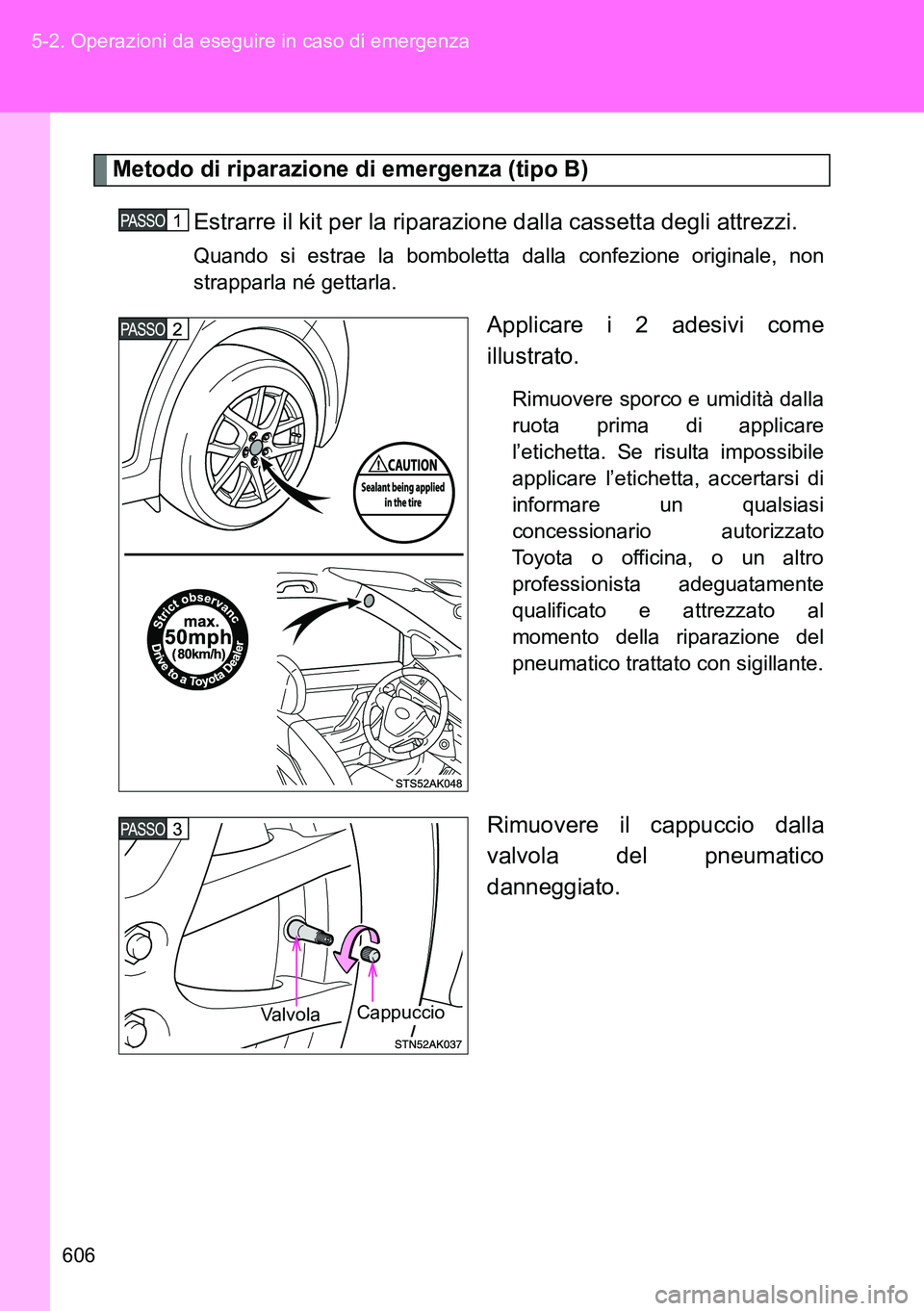

606 5-2. Operazioni da eseguire in caso di emergenza
Metodo di riparazione di emergenza (tipo B)
Estrarre il kit per la riparazione dalla cassetta degli attrezzi.
Quando si estrae la bomboletta dalla confezione originale, non
strapparla né gettarla.
Applicare i 2 adesivi come
illustrato.
Rimuovere sporco e umidità dalla
ruota prima di applicare
l’etichetta. Se risulta impossibile
applicare l’etichetta, accertarsi di
informare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato al
momento della riparazione del
pneumatico trattato con sigillante.
Rimuovere il cappuccio dalla
valvola del pneumatico
danneggiato.

Cappuccio
Valvola

5

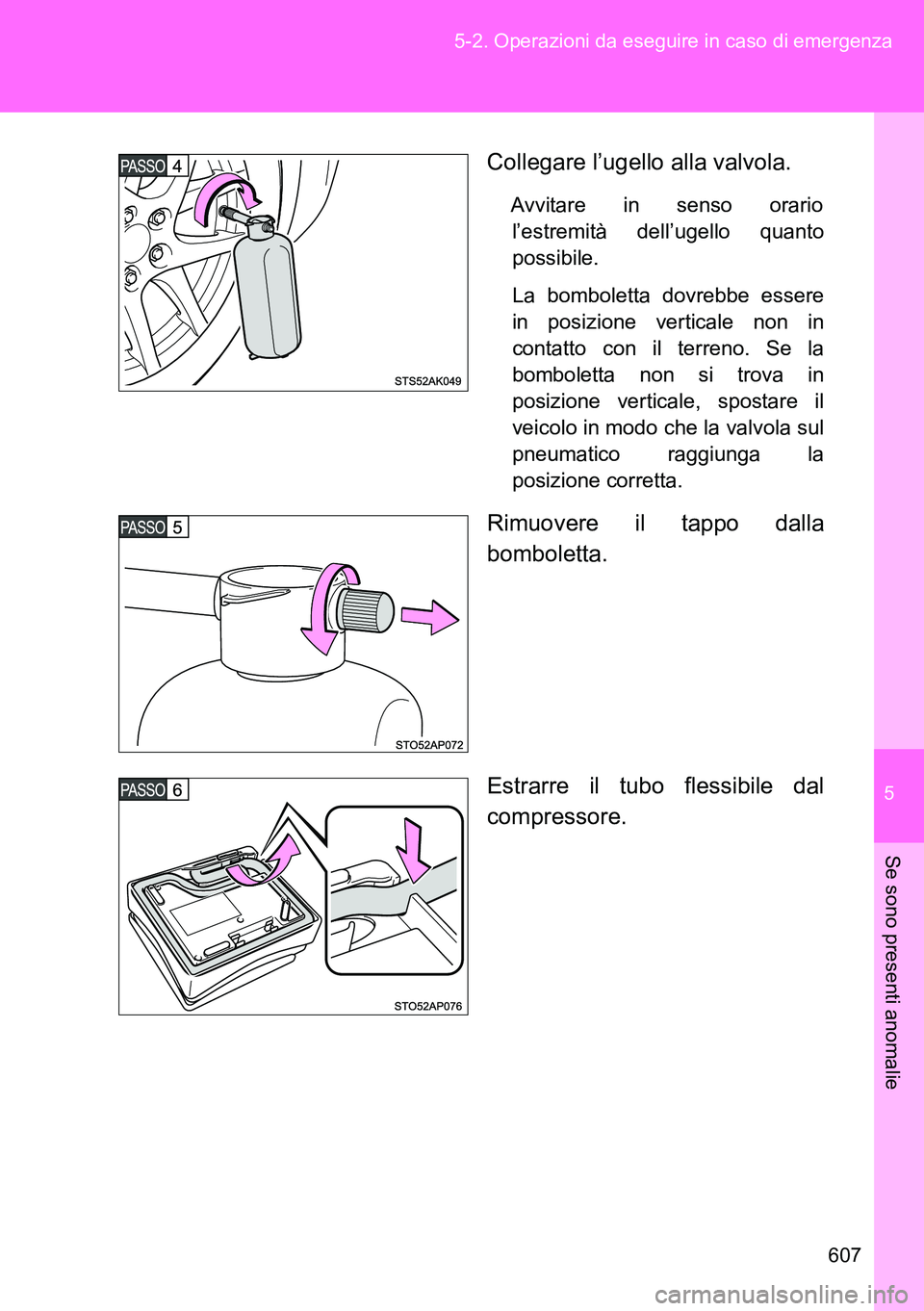

607 5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Collegare l’ugello alla valvola.
Avvitare in senso orario
l’estremità dell’ugello quanto
possibile.
La bomboletta dovrebbe essere
in posizione verticale non in
contatto con il terreno. Se la
bomboletta non si trova in
posizione verticale, spostare il
veicolo in modo che la valvola sul
pneumatico raggiunga la
posizione corretta.
Rimuovere il tappo dalla
bomboletta.
Estrarre il tubo flessibile dal
compressore.

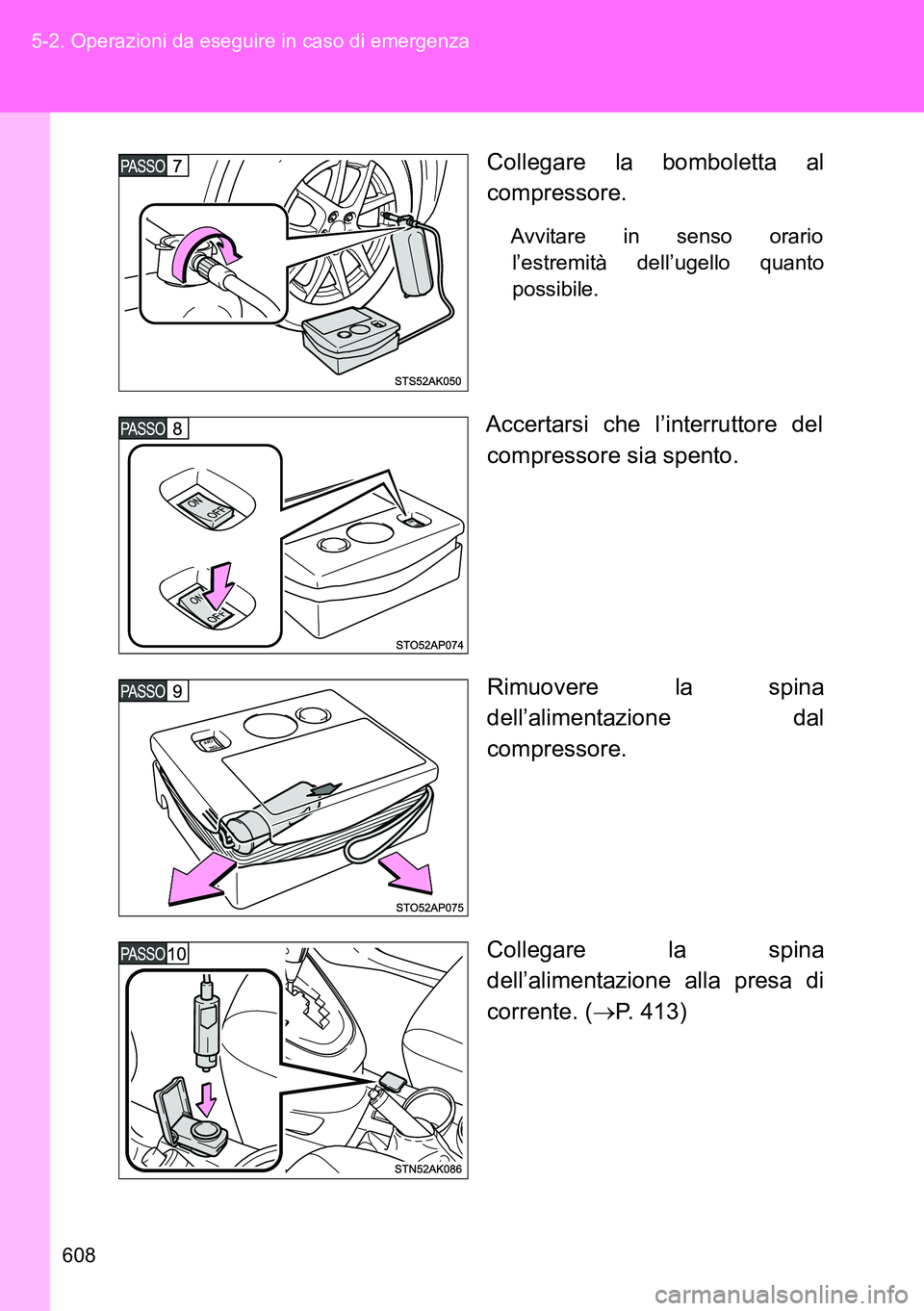

608 5-2. Operazioni da eseguire in caso di emergenza
Collegare la bomboletta al
compressore.
Avvitare in senso orario
l’estremità dell’ugello quanto
possibile.
Accertarsi che l’interruttore del
compressore sia spento.
Rimuovere la spina
dell’alimentazione dal
compressore.
Collegare la spina
dell’alimentazione alla presa di
corrente. (P. 413)

5

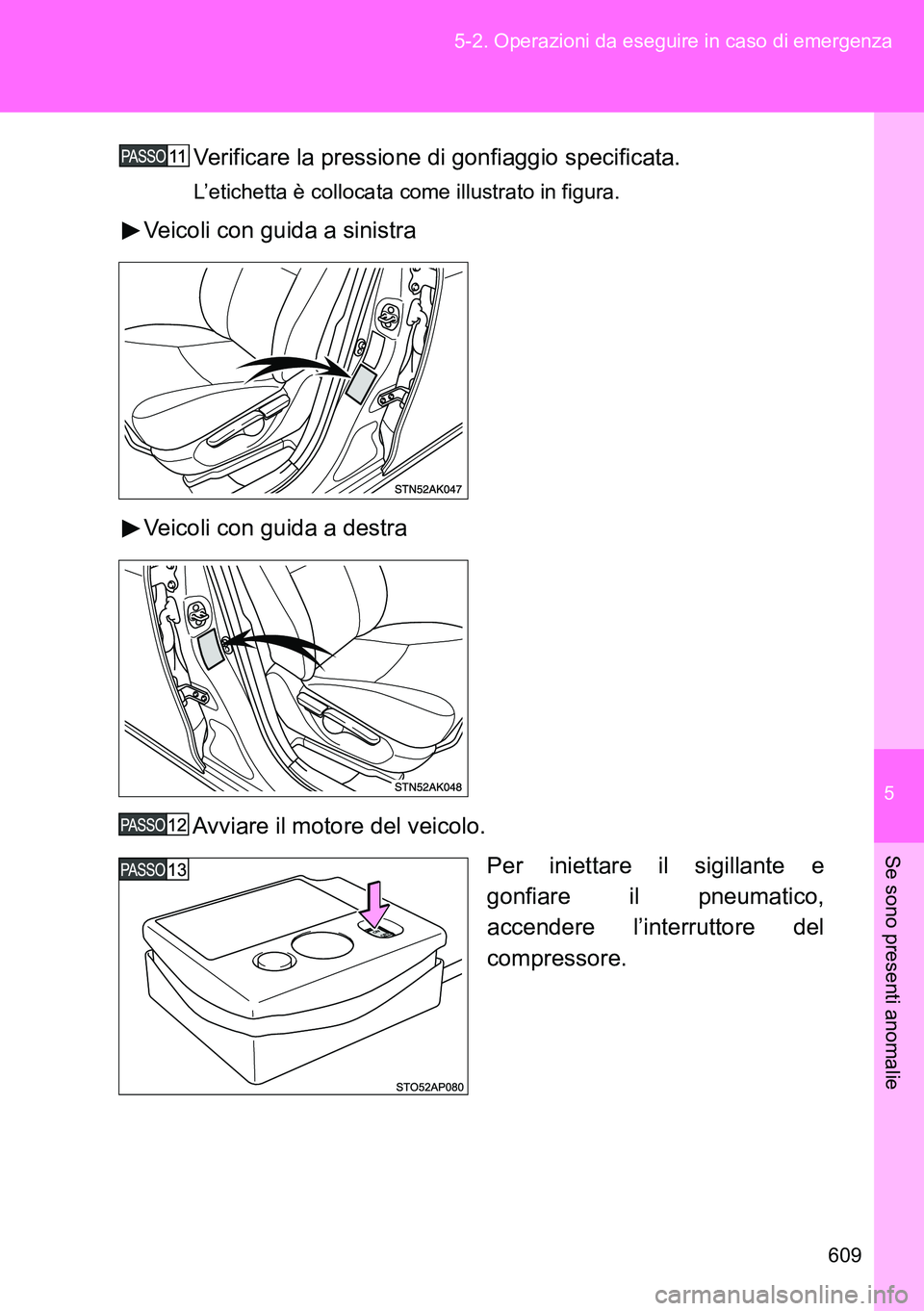

609 5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Verificare la pressione di gonfiaggio specificata.
L’etichetta è collocata come illustrato in figura.
Veicoli con guida a sinistra
Veicoli con guida a destra
Avviare il motore del veicolo.
Per iniettare il sigillante e
gonfiare il pneumatico,
accendere l’interruttore del
compressore.

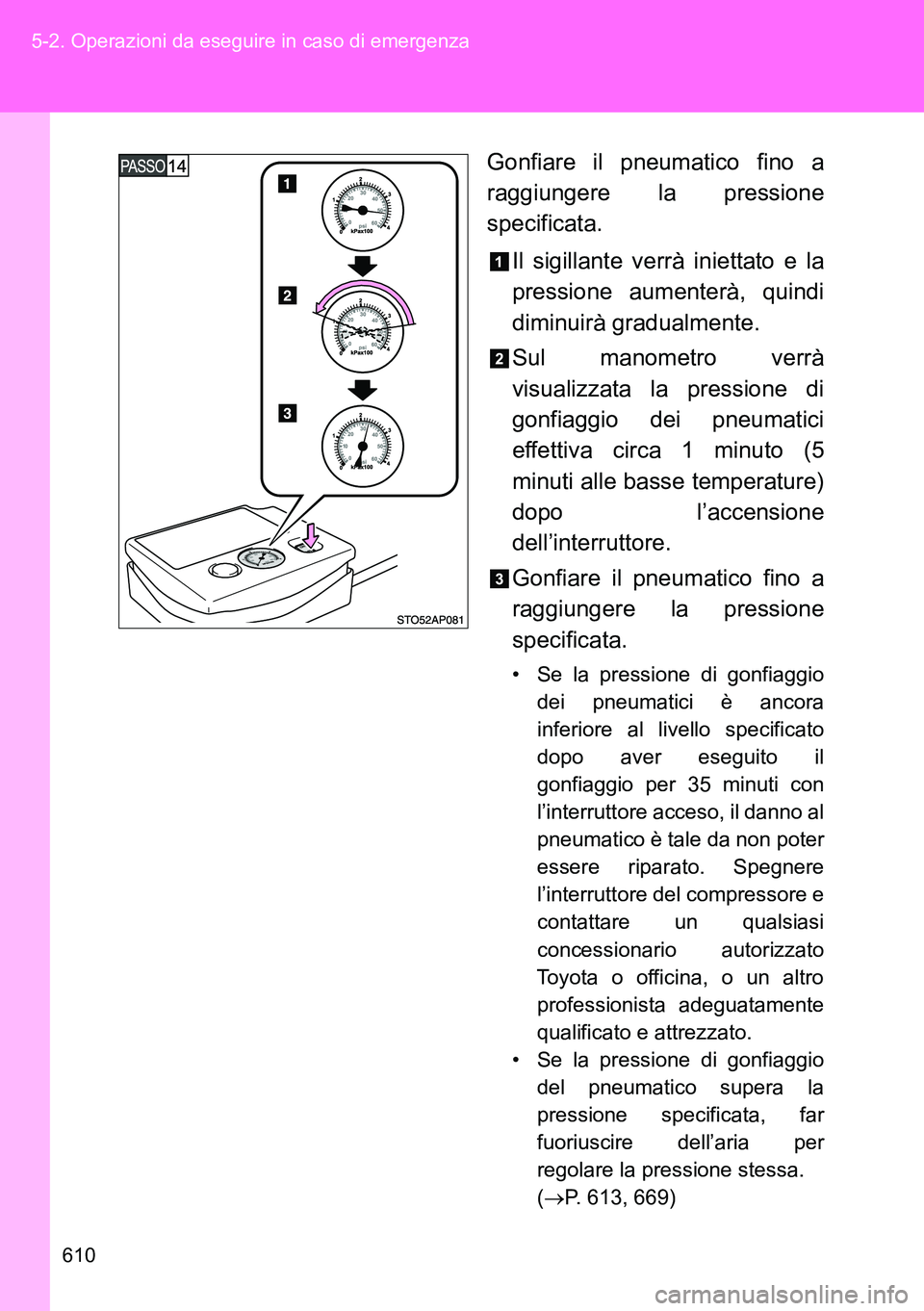

610 5-2. Operazioni da eseguire in caso di emergenza
Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
Il sigillante verrà iniettato e la
pressione aumenterà, quindi
diminuirà gradualmente.
Sul manometro verrà
visualizzata la pressione di
gonfiaggio dei pneumatici
effettiva circa 1 minuto (5
minuti alle basse temperature)
dopo l’accensione
dell’interruttore.
Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
• Se la pressione di gonfiaggio
dei pneumatici è ancora
inferiore al livello specificato
dopo aver eseguito il
gonfiaggio per 35 minuti con
l’interruttore acceso, il danno al
pneumatico è tale da non poter
essere riparato. Spegnere
l’interruttore del compressore e
contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
• Se la pressione di gonfiaggio
del pneumatico supera la
pressione specificata, far
fuoriuscire dell’aria per
regolare la pressione stessa.
(P. 613, 669)
