TOYOTA VERSO 2015 Instrukcja obsługi (in Polish)

Obróciç zas∏on´ w taki sposób,
aby znak „TOP” na jej koƒcu skie-
rowany by∏ do do∏u.
Lewy koniec zas∏ony wsunàç
w gniazdo po lewej stronie, prawy
koniec zas∏ony wsunàç w gniaz-
do po prawej stronie.
OpuÊciç na dó∏ pod∏og´ baga˝nika.
3-5. Pozosta∏e elementy wyposa˝enia
391
3
Elementy wyposa˝enia wn´trza
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 391 (Black plate)

ó Typ B
Z∏o˝yç trzeci rzàd siedzeƒ. (
S. 90)
Z∏o˝yç boczne cz´Êci pod∏ogi
baga˝nika.
PodnieÊç pod∏og´ baga˝nika.
Obróciç zas∏on´ w taki sposób,
aby znak „TOP” na jej koƒcu skie-
rowany by∏ do do∏u.
2
1
3-5. Pozosta∏e elementy wyposa˝enia
392
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 392 (Black plate)

Lewy koniec zas∏ony wsunàç
w gniazdo po lewej stronie, prawy
koniec zas∏ony wsunàç w gniazdo
po prawej stronie.
OpuÊciç pod∏og´ baga˝nika.
3-5. Pozosta∏e elementy wyposa˝enia
393
3
Elementy wyposa˝enia wn´trza
Gdy zaczepy s∏u˝àce do umocowania baga˝u nie sà wykorzystywane
Aby uniknàç obra˝eƒ, niewykorzystywane zaczepy do umocowania baga˝u
powinny byç schowane.
Podczas jazdy
Podczas jazdy pokrywa ka˝dego ze schowków powinna byç zamkni´ta.
W razie gwa∏townego hamowania lub nag∏ego skr´tu u˝ytkownik mo˝e zo-
staç uderzony otwartà pokrywà schowka bàdê przedmiotami znajdujàcymi
si´ wewnàtrz, co mo˝e prowadziç do wypadku.
Ostrze˝enia dotyczàce zas∏ony baga˝nika
Nie nale˝y zezwalaç dzieciom na wspinanie si´ na zas∏on´ baga˝nika.
Wspinanie si´ na zas∏on´ baga˝nika mo˝e doprowadziç do jej uszkodzenia
i potencjalnie grozi Êmiercià lub powa˝nymi obra˝eniami cia∏a.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 393 (Black plate)

394 3-5. Pozosta∏e elementy wyposa˝enia
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 394 (Black plate)

395395

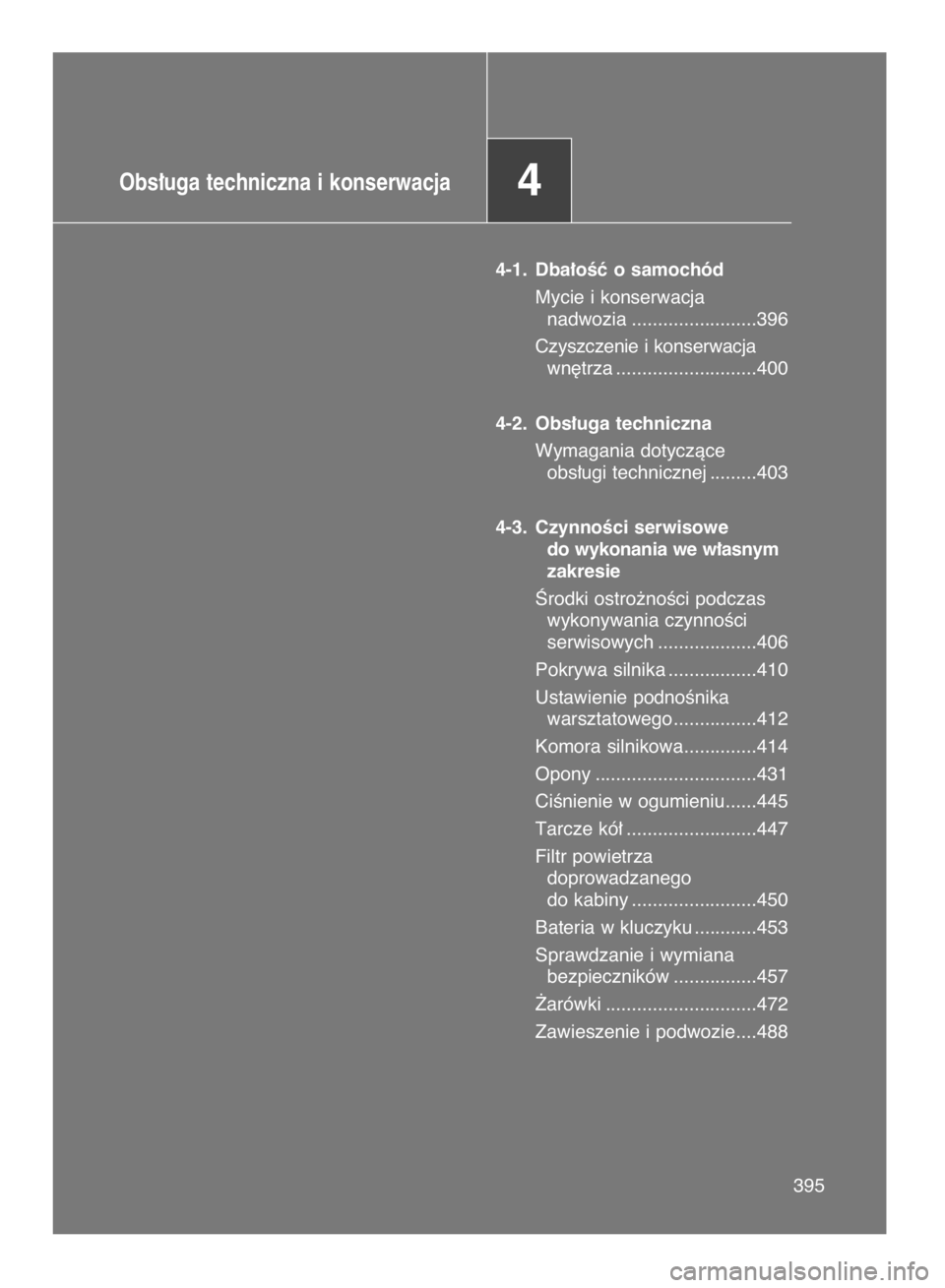

Obs∏uga techniczna i konserwacja4
4-1. Dba∏oÊç o samochód
Mycie i konserwacja
nadwozia ........................396
Czyszczenie i konserwacja
wn´trza ...........................400
4-2. Obs∏uga techniczna
Wymagania dotyczàce
obs∏ugi technicznej .........403
4-3. CzynnoÊci serwisowe
do wykonania we w∏asnym
zakresie
Ârodki ostro˝noÊci podczas
wykonywania czynnoÊci
serwisowych ...................406
Pokrywa silnika .................410
Ustawienie podnoÊnika
warsztatowego................412
Komora silnikowa..............414
Opony ...............................431
CiÊnienie w ogumieniu......445
Tarcze kó∏ .........................447
Filtr powietrza
doprowadzanego
do kabiny ........................450
Bateria w kluczyku ............453
Sprawdzanie i wymiana
bezpieczników ................457
˚arówki .............................472
Zawieszenie i podwozie....488
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 395 (Black plate)

Podczas mycia nadwozia samochodu nale˝y przestrzegaç podanych
ni˝ej wskazówek.
Mycie zaczynaç od górnych partii w kierunku do∏u, umiarko-
wanym strumieniem wody zmywajàc nadwozie, wn´ki kó∏
oraz podwozie, by usunàç wszelkie zabrudzenia.
Myç nadwozie z u˝yciem gàbki lub mi´kkiej Êciereczki, np. irchy.
W przypadku zabrudzeƒ trudnych do usuni´cia u˝yç szampo-
nu samochodowego i obficie sp∏ukaç wodà.
Wytrzeç nadwozie do sucha.
W razie uszkodzenia wodoodpornej warstwy ochronnej nawo-
skowaç nadwozie.
Warstw´ wosku nale˝y nak∏adaç na czyste i ch∏odne nadwozie, na któ-
rego powierzchni nie znajduje si´ woda w postaci kropli.
Automatyczne myjnie samochodowe
Przed wjazdem do myjni z∏o˝yç zewn´trzne lusterka wsteczne i zdjàç
maszt anteny.
Mycie nale˝y rozpoczàç od przodu pojazdu. Przed rozpocz´ciem jazdy na-
le˝y pami´taç o przykr´ceniu anteny i roz∏o˝eniu lusterek zewn´trznych.
Szczotki w automatycznej myjni samochodowej mogà zarysowaç powierzch-
ni´ samochodu i zniszczyç pow∏ok´ lakierowanà.
Wersje wyposa˝one w wycieraczki z czujnikiem kropli deszczu: Przed roz-
pocz´ciem mycia wy∏àczyç wycieraczki. (
S. 397)
Mycie wysokociÊnieniowe
Nie dopuszczaç, aby dysze myjàce znalaz∏y si´ w bezpoÊredniej bliskoÊci
szyb samochodu.
Przed wjechaniem do myjni sprawdziç, czy pokrywa wlewu paliwa jest pra-
wid∏owo zamkni´ta.
396 4-1. Dba∏oÊç o samochód
Mycie i konserwacja nadwozia
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 396 (Black plate)

Tarcze kó∏ ze stopów lekkich (w niektórych wersjach)
Wszelkie zabrudzenia nale˝y natychmiast zmywaç neutralnym detergen-
tem. Nie u˝ywaç twardych szczotek ani Êrodków z zawartoÊcià Êcierniwa.
Nie stosowaç agresywnych Êrodków chemicznych. Stosowaç takie same
∏agodne Êrodki myjàce i woskujàce, jak do powierzchni lakierowanych.
Nie wolno u˝ywaç detergentów do mycia rozgrzanych tarcz kó∏, na przy-
k∏ad po d∏ugotrwa∏ej jeêdzie przy wysokiej temperaturze otoczenia.
Po zastosowaniu detergentu nale˝y go jak najszybciej sp∏ukaç z tarczy ko∏a.
Zderzaki
Nie szorowaç i nie stosowaç agresywnych zmywaczy.
4-1. Prowadzenie samochodu
Podstawowe wskazówki
397
4
Obs∏uga techniczna i konserwacja
4-1. Dba∏oÊç o samochód
Podczas mycia przedniej szyby (wersje wyposa˝one w wycieraczki
z czujnikiem kropli deszczu)
Prze∏àcznik wycieraczek ustawiç w pozy-
cji wy∏àczonej „OFF”.
W przypadku pozostawienia prze∏àcznika
w pozycji „AUTO” w poni˝szych przypad-
kach mo˝e nastàpiç samoczynne urucho-
mienie wycieraczek. Grozi to uszkodzeniem
ich piór oraz przyci´ciem ràk lub odniesie-
niem powa˝nych obra˝eƒ.
Gdy górna cz´Êç szyby, gdzie znajduje si´ czujnik kropli deszczu, zostanie
dotkni´ta r´kà
Gdy mokra szmatka lub podobny przedmiot znajdzie si´ w pobli˝u czuj-
nika kropli deszczu
Gdy coÊ uderzy w przednià szyb´
Gdy obudowa czujnika zostanie dotkni´ta lub coÊ uderzy w czujnik kropli
deszczu
Ârodki ostro˝noÊci dotyczàce uk∏adu wydechowego
Pod wp∏ywem gazów spalinowych uk∏ad wydechowy rozgrzewa si´ do wy-
sokiej temperatury.
Podczas mycia samochodu nale˝y uwa˝aç, aby nie dotknàç goràcych ele-
mentów uk∏adu wydechowego przed jego sch∏odzeniem, poniewa˝ grozi to
oparzeniem.
Off
AUTO
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 397 (Black plate)

4-1. Dba∏oÊç o samochód
398
Zapobieganie uszkodzeniom pokryç lakierowych i korozji nadwozia
oraz innych elementów (aluminiowe tarcze kó∏ itp.)
W nast´pujàcych przypadkach samochód nale˝y niezw∏ocznie umyç:
• Po jeêdzie w pobli˝u wybrze˝a morskiego
• Po jeêdzie po drogach posypanych solà
• W razie zauwa˝enia plam ze smo∏y lub ˝ywicy na powierzchniach lakie-
rowanych
• W razie zauwa˝enia martwych owadów, ich odchodów lub ptasich od-
chodów na powierzchniach lakierowanych
• Po jeêdzie w rejonie zanieczyszczonym sadzà, dymami ze spalania
oleju, py∏em górniczym, py∏em ˝elaznym lub wyziewami chemicznymi
• Gdy samochód jest silnie zakurzony lub zab∏ocony
• W razie rozlania na powierzchni lakierowanej benzenu lub benzyny
Nale˝y niezw∏ocznie naprawiaç wszelkie odpryski i zarysowania pow∏oki
lakierowej.
W celu unikni´cia korozji tarcz kó∏ nale˝y oczyÊciç je z zabrudzeƒ i sk∏a-
dowaç w pomieszczeniach o niskiej wilgotnoÊci.
Mycie kloszy lamp zewn´trznych
Myç ostro˝nie. Nie stosowaç substancji organicznych i nie u˝ywaç twar-
dych szczotek. Grozi to uszkodzeniem powierzchni kloszy.
Nie stosowaç wosku na klosze lamp.
Wosk mo˝e doprowadziç do uszkodzenia soczewek.
Wskazówki dotyczàce montowania i demontowania anteny
Przed rozpocz´ciem jazdy nale˝y upewniç si´, ˝e antena zosta∏a zamon-
towana.
Po zdemontowaniu anteny, na przyk∏ad przed wjazdem do myjni auto-
matycznej, nale˝y upewniç si´, ˝e zosta∏a ona po∏o˝ona w dogodnym
zabezpieczonym miejscu. Przed rozpocz´ciem jazdy nale˝y upewniç
si´, ˝e antena zosta∏a zamontowana w odpowiedniej pozycji.
W celu unikni´cia uszkodzenia przednich wycieraczek
Podnoszenie przednich wycieraczek nale˝y rozpoczàç od wycieraczki po
stronie kierowcy, a nast´pnie podnieÊç wycieraczk´ po stronie pasa˝era.
Przy opuszczaniu wycieraczek do pozycji pracy nale˝y zaczàç od wycie-
raczki po stronie pasa˝era.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 398 (Black plate)

4-1. Dba∏oÊç o samochód
399
4
Obs∏uga techniczna i konserwacja
Mycie w myjni automatycznej (wersje wyposa˝one w wycieraczki
z czujnikiem kropli deszczu)
Prze∏àcznik wycieraczek ustawiç w pozycji wy∏àczonej „OFF”. W przypadku
pozostawienia prze∏àcznika w pozycji „AUTO” mo˝e nastàpiç samoczynne
uruchomienie wycieraczek, co grozi uszkodzeniem ich piór.
Podczas korzystania z myjni wysokociÊnieniowej
Nie wolno zbli˝aç koƒcówki dyszy do powierzchni wymienionych poni˝ej
elementów lub os∏on (pokrytych od zewnàtrz gumà lub kauczukiem) oraz
z∏àczy elektrycznych. Kontakt z wodà pod wysokim ciÊnieniem mo˝e spo-
wodowaç ich uszkodzenie.
• Elementy uk∏adu nap´dowego
• Elementy uk∏adu kierowniczego
• Elementy uk∏adu zawieszenia
• Elementy uk∏adu hamulcowego
Dba∏oÊç o kamer´ (wersje z wizyjnym systemem monitorowania sytuacji
z ty∏u samochodu)
Kamera ma wodoszczelnà konstrukcj´. Nie nale˝y jej wymontowywaç,
rozmontowywaç ani modyfikowaç. Mo˝e to spowodowaç jej nieprawid∏owe
dzia∏anie.
Zabrudzona kamera nie mo˝e przekazywaç wyraênego obrazu. Krople
wody, Ênieg czy b∏oto pokrywajàce soczewki nale˝y sp∏ukaç wodà, a na-
st´pnie wytrzeç mi´kkà szmatkà.
Nie wolno stosowaç do kamery organicznych rozpuszczalników, wosku
samochodowego, Êrodka myjàcego do szyb lub Êrodka do czyszczenia
szkie∏ okularów. Je˝eli to nastàpi, nale˝y jak najszybciej jà oczyÊciç.
Podczas mycia samochodu nie nale˝y kierowaç intensywnego strumie-
nia wody w kierunku kamery lub w jej okolic´. Nieprzestrzeganie tego
mo˝e doprowadziç do jej uszkodzenia.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 399 (Black plate)

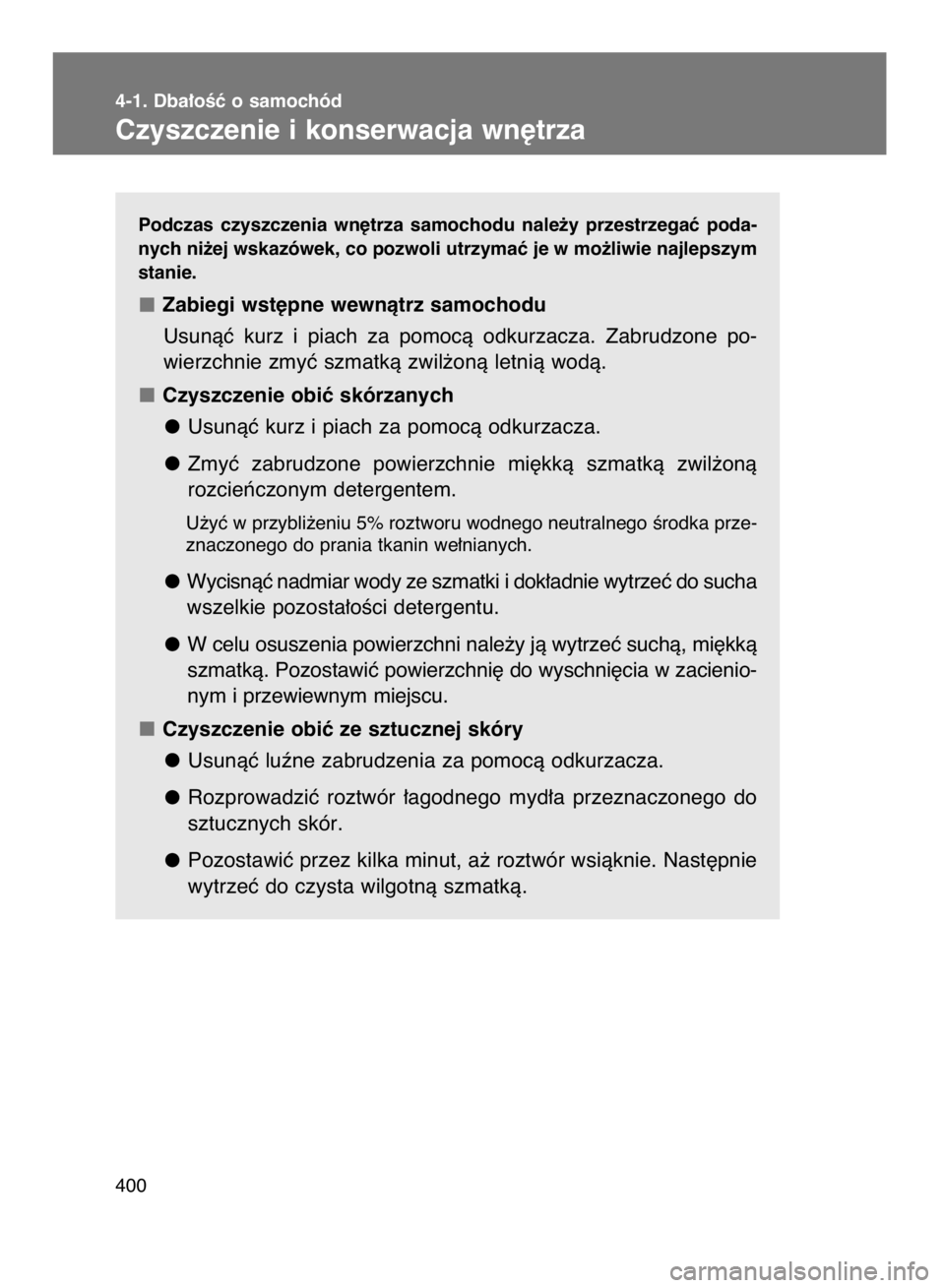

Podczas czyszczenia wn´trza samochodu nale˝y przestrzegaç poda-
nych ni˝ej wskazówek, co pozwoli utrzymaç je w mo˝liwie najlepszym
stanie.
Zabiegi wst´pne wewnàtrz samochodu
Usunàç kurz i piach za pomocà odkurzacza. Zabrudzone po-
wierzchnie zmyç szmatkà zwil˝onà letnià wodà.
Czyszczenie obiç skórzanych
Usunàç kurz i piach za pomocà odkurzacza.
Zmyç zabrudzone powierzchnie mi´kkà szmatkà zwil˝onà
rozcieƒczonym detergentem.
U˝yç w przybli˝eniu 5% roztworu wodnego neutralnego Êrodka prze-
znaczonego do prania tkanin we∏nianych.
Wycisnàç nadmiar wody ze szmatki i dok∏adnie wytrzeç do sucha
wszelkie pozosta∏oÊci detergentu.
W celu osuszenia powierzchni nale˝y jà wytrzeç suchà, mi´kkà
szmatkà. Pozostawiç powierzchni´ do wyschni´cia w zacienio-
nym i przewiewnym miejscu.
Czyszczenie obiç ze sztucznej skóry
Usunàç luêne zabrudzenia za pomocà odkurzacza.
Rozprowadziç roztwór ∏agodnego myd∏a przeznaczonego do
sztucznych skór.
Pozostawiç przez kilka minut, a˝ roztwór wsiàknie. Nast´pnie
wytrzeç do czysta wilgotnà szmatkà.
4-1. Dba∏oÊç o samochód
Czyszczenie i konserwacja wn´trza
400
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 400 (Black plate)
