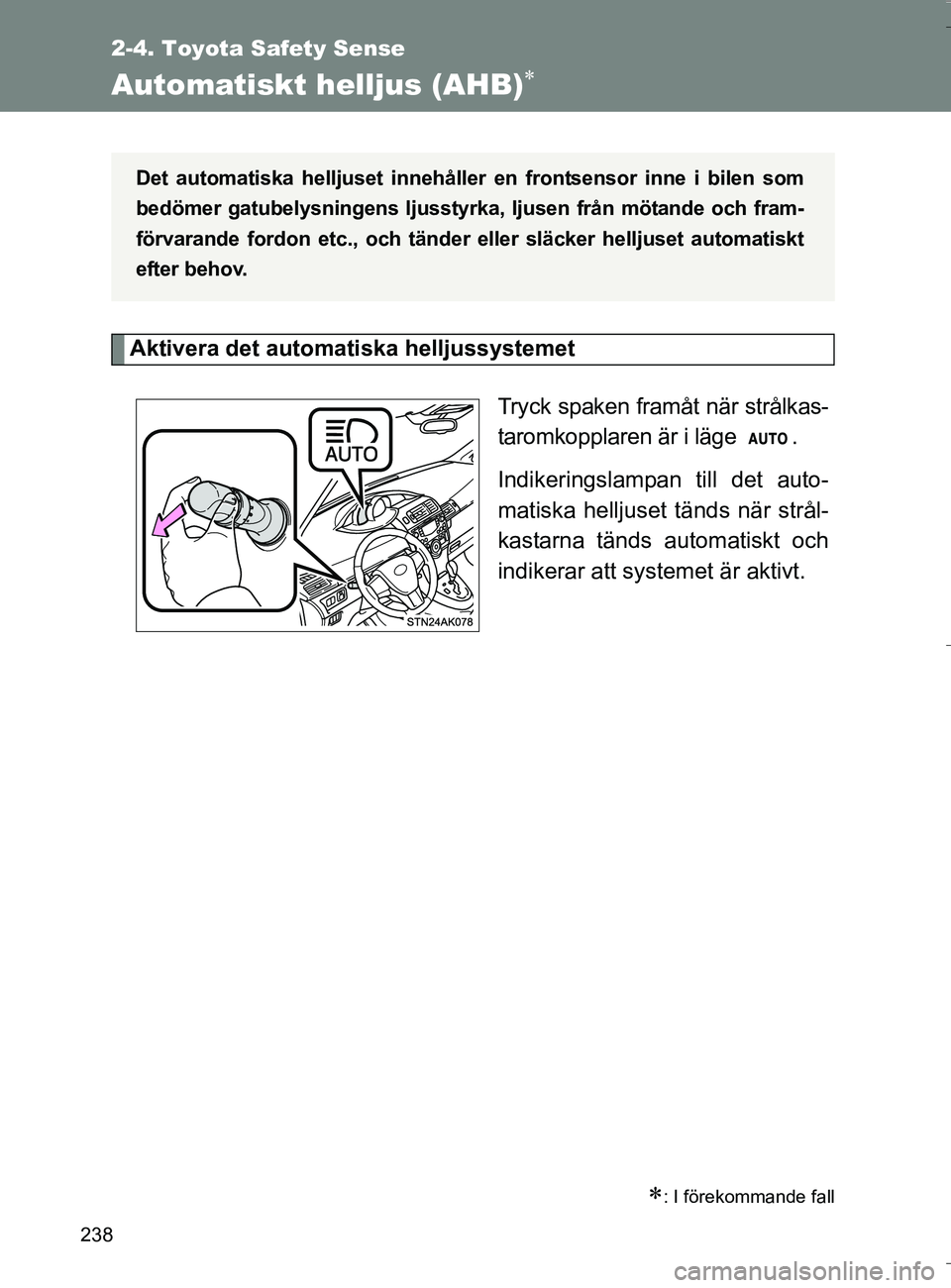

238
2-4. Toyota Safety Sense
OM64590SE
Automatiskt helljus (AHB)
Aktivera det automatiska helljussystemetTryck spaken framåt när strålkas-
taromkopplaren är i läge .
Indikeringslampan till det auto-
matiska helljuset tänds när strål-
kastarna tänds automatiskt och
indikerar att systemet är aktivt.
: I förekommande fall
Det automatiska helljuset innehåller en frontsensor inne i bilen som
bedömer gatubelysningens ljusstyrka , ljusen från mötande och fram-
förvarande fordon etc., och tänder eller släcker helljuset automatiskt
efter behov.
OM64590SE.book Page 238 Thursday, August 4, 2016 1:59 PM

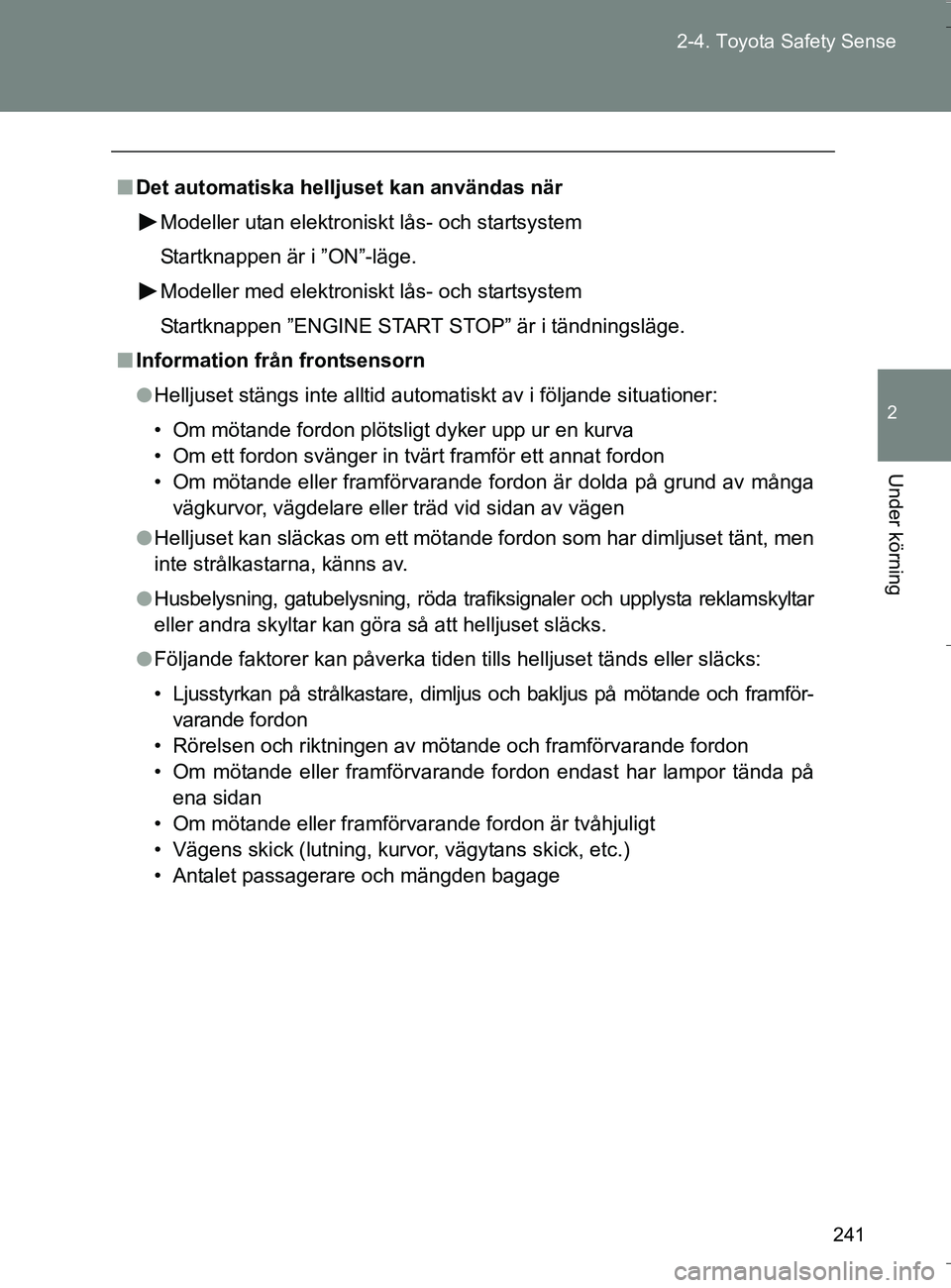

241
2-4. Toyota Safety Sense
2
Under körning
OM64590SE
n
Det automatiska helljuset kan användas när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen ”ENGINE START STOP” är i tändningsläge.
n Information fr ån frontsensorn
l Helljuset stängs inte alltid automatiskt av i följande situationer:
• Om mötande fordon plötsligt dyker upp ur en kurva
• Om ett fordon svänger in tvärt framför ett annat fordon
• Om mötande eller framförvarande fordon är dolda på grund av många
vägkurvor, vägdelare eller träd vid sidan av vägen
l Helljuset kan släckas om ett mötande fordon som har dimljuset tänt, men
inte strålkastarna, känns av.
l Husbelysning, gatubelysning, röda trafiksignaler och upplysta reklamskyltar
eller andra skyltar kan göra så att helljuset släcks.
l Följande faktorer kan påverka tiden tills helljuset tänds eller\
släcks:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför-
varande fordon
• Rörelsen och riktningen av mötande och framförvarande fordon
• Om mötande eller framförvarande fordon endast har lampor tända på ena sidan
• Om mötande eller framförvarande fordon är tvåhjuligt
• Vägens skick (lutning, kurvor, vägytans skick, etc.)
• Antalet passagerare och mängden bagage
OM64590SE.book Page 241 Thursday, August 4, 2016 1:59 PM

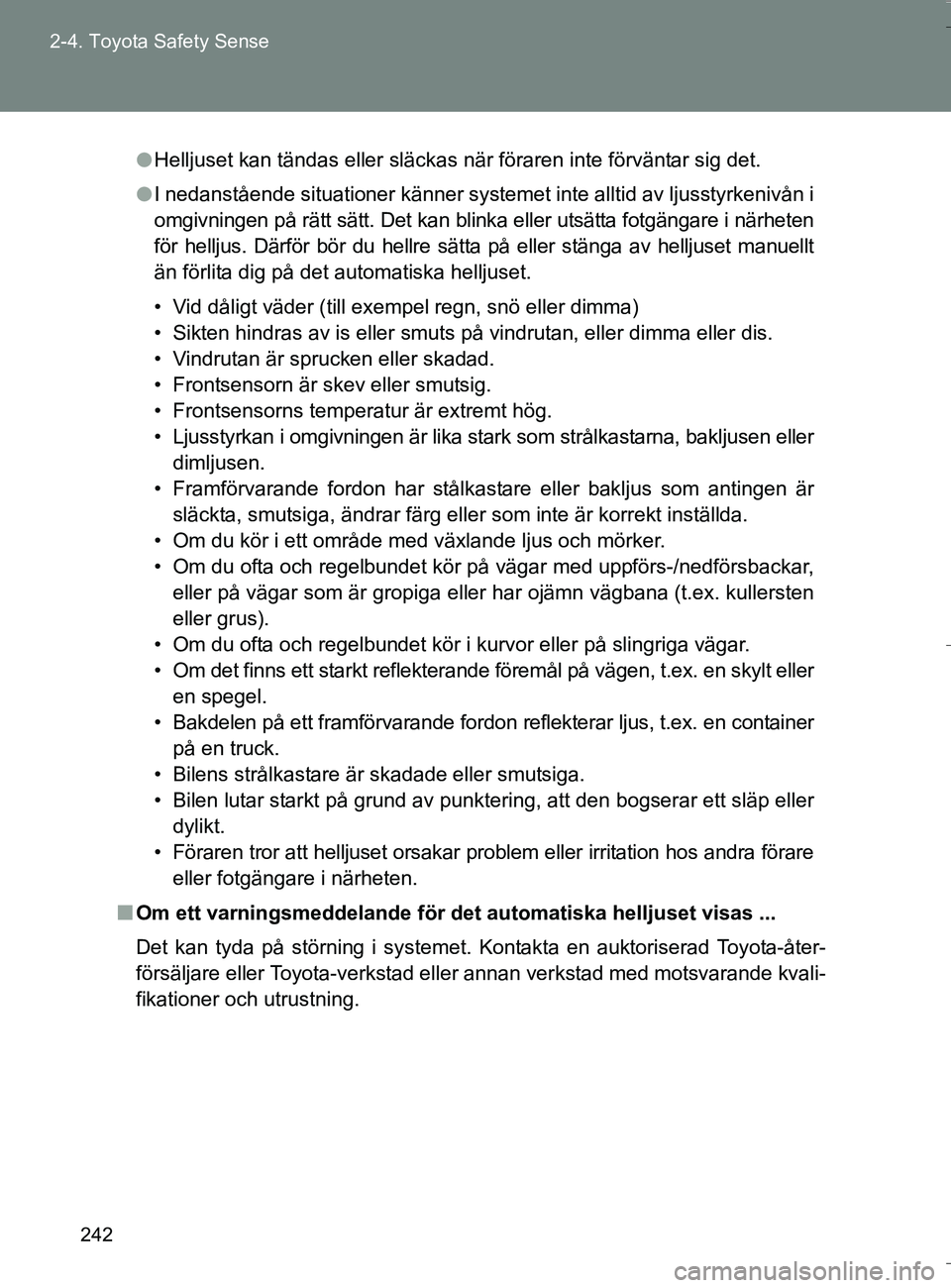

242
2-4. Toyota Safety Sense
OM64590SE
l
Helljuset kan tändas eller släckas när föraren inte förväntar sig det.
l I nedanstående situationer känner systemet inte alltid av ljusstyrkenivån i
omgivningen på rätt sätt. Det kan blinka eller utsätta fotgängare i närheten
för helljus. Därför bör du hellre sätta på eller stänga av helljuset manuellt
än förlita dig på det automatiska helljuset.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Frontsensorn är skev eller smutsig.
• Frontsensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Framförvarande fordon har stålkastare eller bakljus som antingen är släckta, smutsiga, ändrar färg eller som inte är korrekt inställda.
• Om du kör i ett område med växlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar, eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten
eller grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container på en truck.
• Bilens strålkastare är skadade eller smutsiga.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller
dylikt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare eller fotgängare i närheten.
n Om ett varningsmeddelande för det automatiska helljuset visas ...
Det kan tyda på störning i systemet. Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
OM64590SE.book Page 242 Thursday, August 4, 2016 1:59 PM

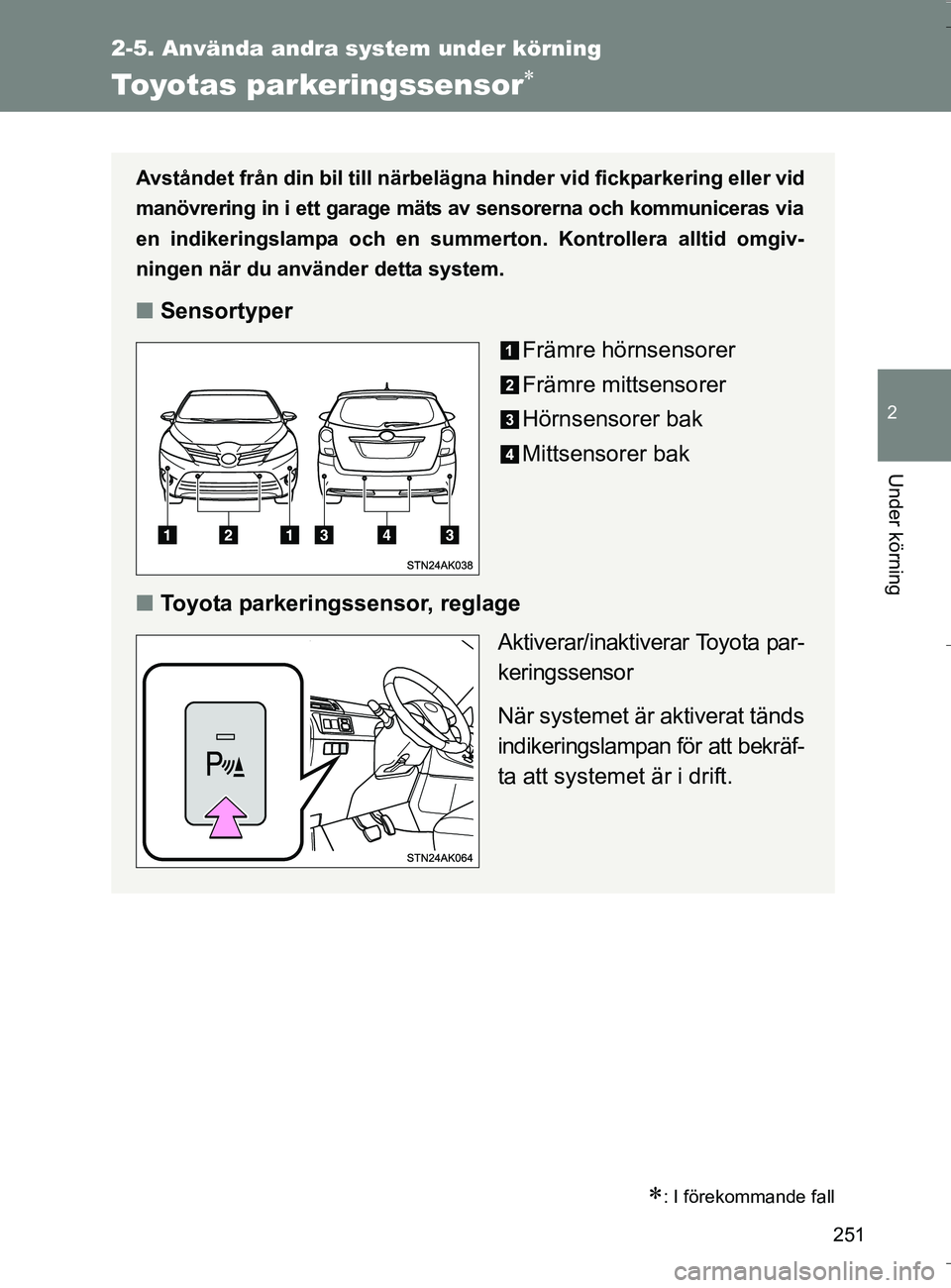

251
2-5. Använda andra system under körning
2
Under körning
OM64590SE
Toyotas parkeringssensor
: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering eller vid
manövrering in i ett garage mäts av sensorerna och kommuniceras via
en indikeringslampa och en summer ton. Kontrollera alltid omgiv-
ningen när du använder detta system.
n Sensortyper
Främre hörnsensorer
Främre mittsensorer
Hörnsensorer bak
Mittsensorer bak
n Toyota parkeringssensor, reglage
Aktiverar/inaktiverar Toyota par-
keringssensor
När systemet är aktiverat tänds
indikeringslampan för att bekräf-
ta att systemet är i drift.
OM64590SE.book Page 251 Thursday, August 4, 2016 1:59 PM

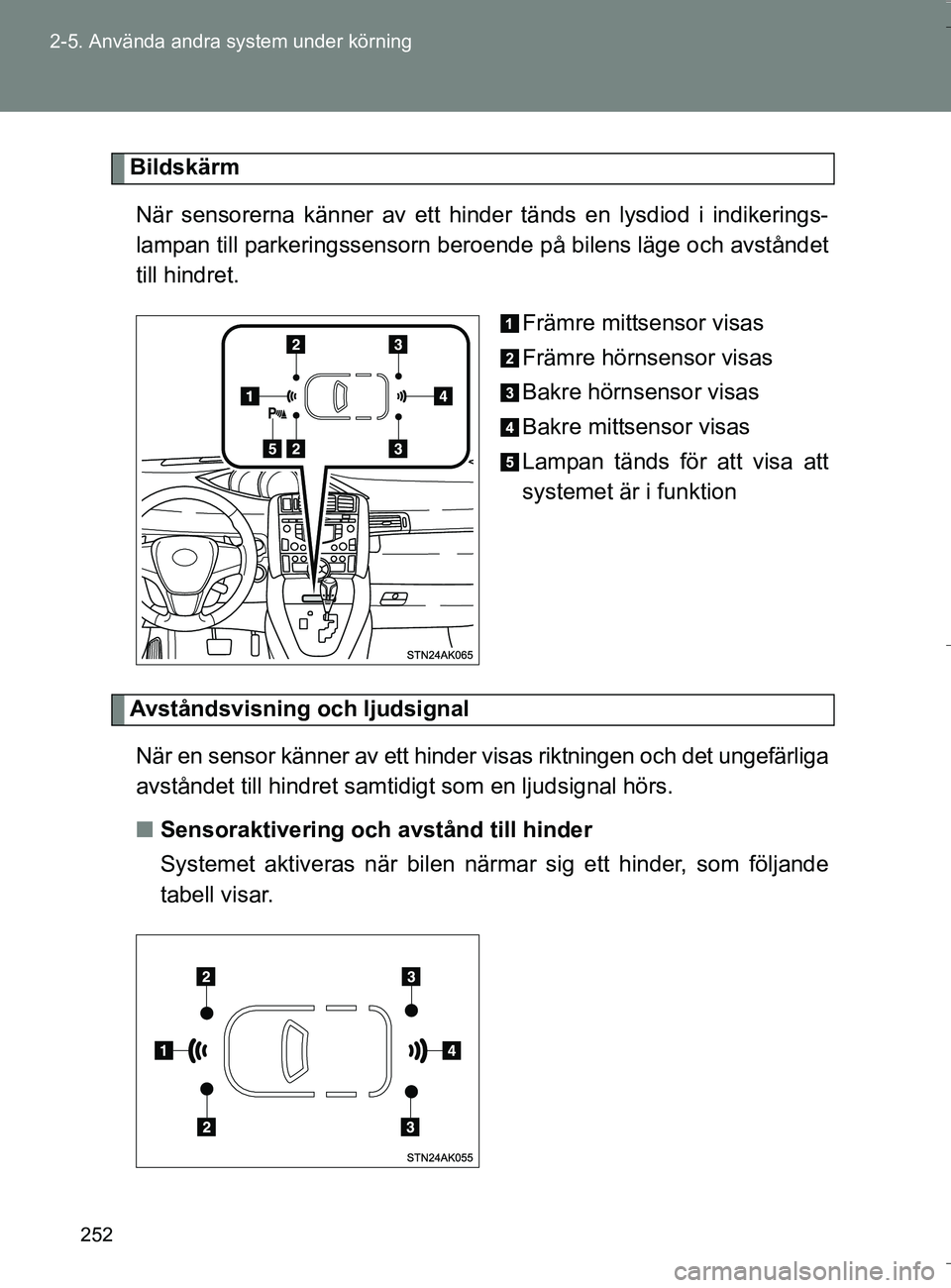

252
2-5. Använda andra system under körning
OM64590SE
Bildskärm
När sensorerna känner av ett hin der tänds en lysdiod i indikerings-
lampan till parkeringssensorn ber oende på bilens läge och avståndet
till hindret.
Främre mittsensor visas
Främre hörnsensor visas
Bakre hörnsensor visas
Bakre mittsensor visas
Lampan tänds för att visa att
systemet är i funktion
Avståndsvisning och ljudsignalNär en sensor känner av ett hinder visas riktningen och det ungefärliga
avståndet till hindret samtid igt som en ljudsignal hörs.
n Sensoraktivering och avstånd till hinder
Systemet aktiveras när bilen närmar sig ett hinder, som följande
tabell visar.
OM64590SE.book Page 252 Thursday, August 4, 2016 1:59 PM

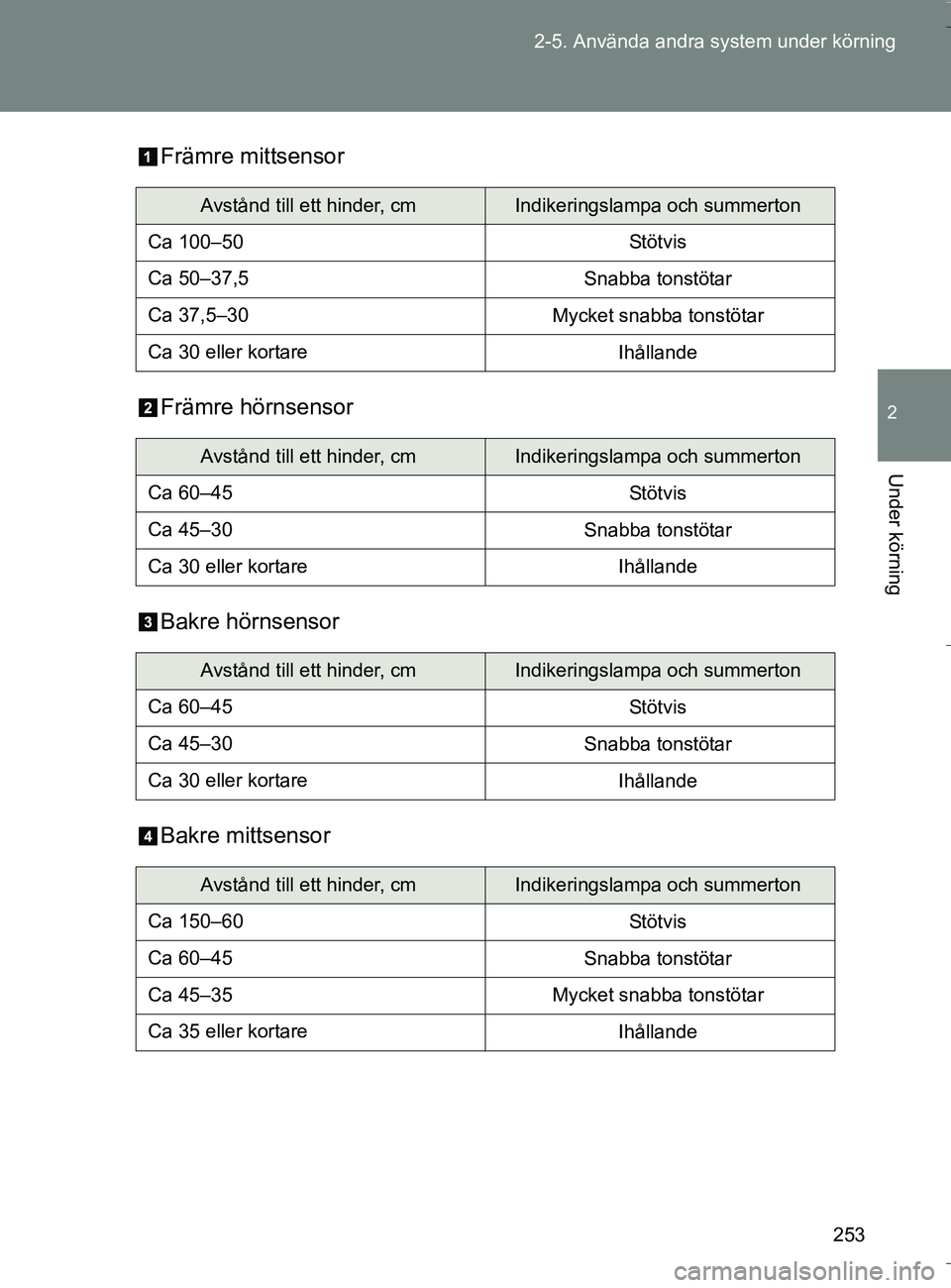

253
2-5. Använda andra system under körning
2
Under körning
OM64590SE
Främre mittsensor
Främre hörnsensor
Bakre hörnsensor
Bakre mittsensor
Avstånd till ett hinder, cmIndikeringslampa och summerton
Ca 100–50 Stötvis
Ca 50–37,5 Snabba tonstötar
Ca 37,5–30 Mycket snabba tonstötar
Ca 30 eller kortare Ihållande
Avstånd till ett hinder, cmIndikeringslampa och summerton
Ca 60–45 Stötvis
Ca 45–30 Snabba tonstötar
Ca 30 eller kortare Ihållande
Avstånd till ett hinder, cmIndikeringslampa och summerton
Ca 60–45 Stötvis
Ca 45–30 Snabba tonstötar
Ca 30 eller kortare Ihållande
Avstånd till ett hinder, cmIndikeringslampa och summerton
Ca 150–60 Stötvis
Ca 60–45 Snabba tonstötar
Ca 45–35 Mycket snabba tonstötar
Ca 35 eller kortare Ihållande
OM64590SE.book Page 253 Thursday, August 4, 2016 1:59 PM

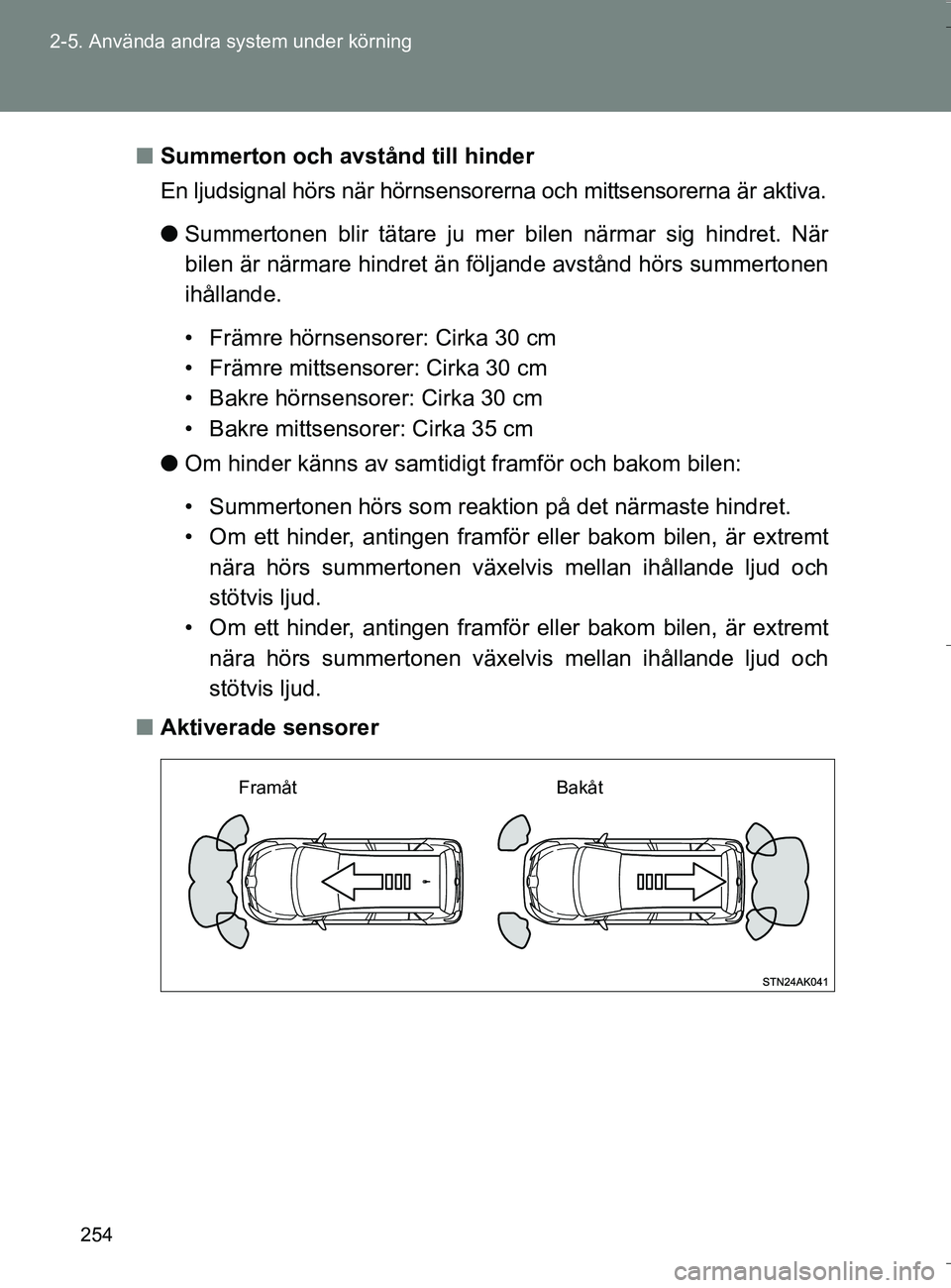

254
2-5. Använda andra system under körning
OM64590SE
n
Summerton och avstånd till hinder
En ljudsignal hörs när hörnsensorerna och mittsensorerna är aktiva.
lSummertonen blir tätare ju mer bilen närmar sig hindret. När
bilen är närmare hindret än följande avstånd hörs summertonen
ihållande.
• Främre hörnsensorer: Cirka 30 cm
• Främre mittsensorer: Cirka 30 cm
• Bakre hörnsensorer: Cirka 30 cm
• Bakre mittsensorer: Cirka 35 cm
l Om hinder känns av samtidigt framför och bakom bilen:
• Summertonen hörs som reaktion på det närmaste hindret.
• Om ett hinder, antingen framför eller bakom bilen, är extremt
nära hörs summertonen växelvis mellan ihållande ljud och
stötvis ljud.
• Om ett hinder, antingen framför eller bakom bilen, är extremt
nära hörs summertonen växelvis mellan ihållande ljud och
stötvis ljud.
n Aktiverade sensorer
Framåt Bakåt
OM64590SE.book Page 254 Thursday, August 4, 2016 1:59 PM

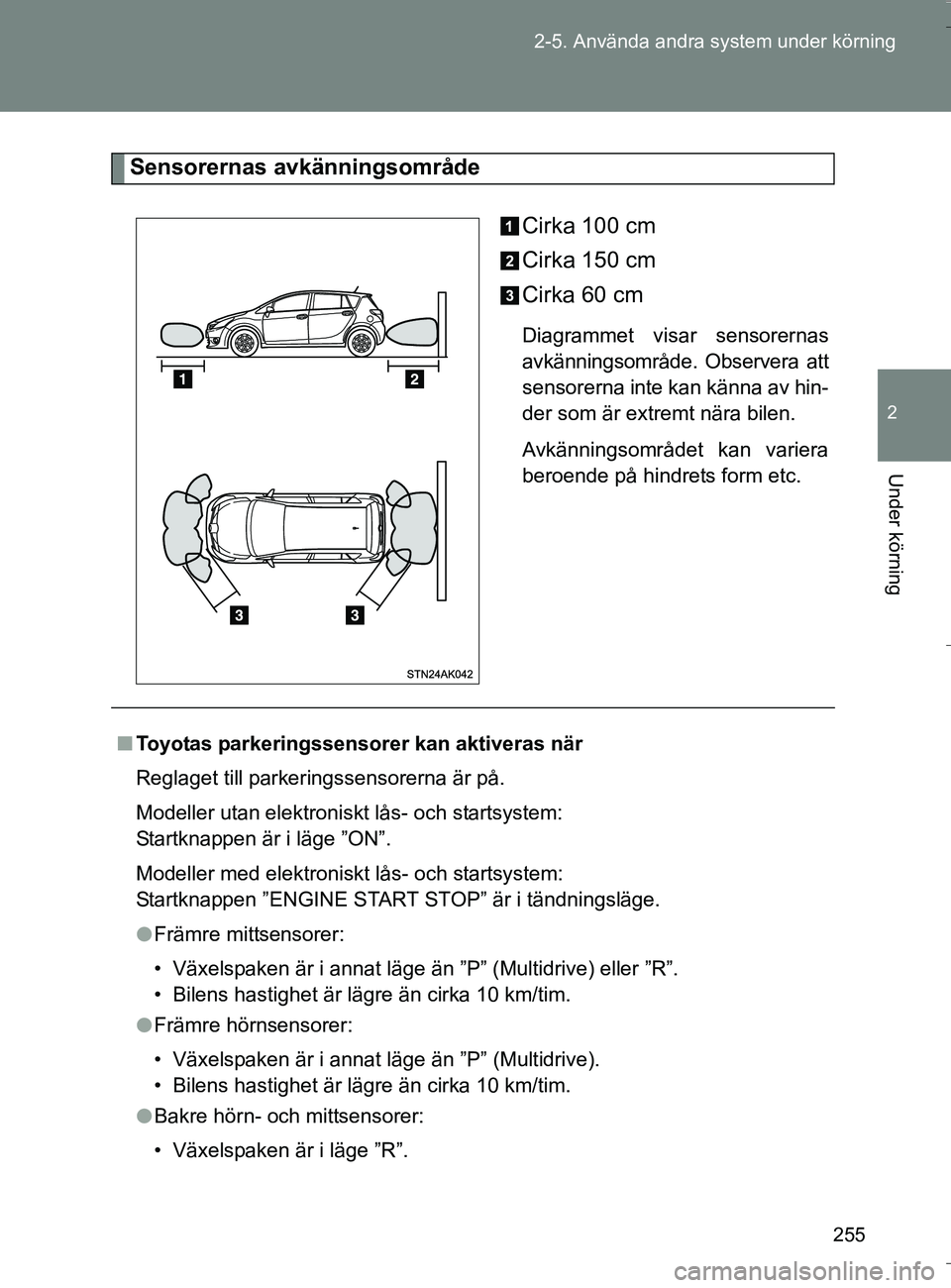

255
2-5. Använda andra system under körning
2
Under körning
OM64590SE
Sensorernas avkänningsområde
Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av hin-
der som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
nToyotas parkeringssensorer kan aktiveras när
Reglaget till parkeringssensorerna är på.
Modeller utan elektroniskt lås- och startsystem:
Startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem:
Startknappen ”ENGINE START STOP” är i tändningsläge.
l Främre mittsensorer:
• Växelspaken är i annat läge än ”P” (Multidrive) eller ”R”.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Främre hörnsensorer:
• Växelspaken är i annat läge än ”P” (Multidrive).
• Bilens hastighet är lägre än cirka 10 km/tim.
l Bakre hörn- och mittsensorer:
• Växelspaken är i läge ”R”.
OM64590SE.book Page 255 Thursday, August 4, 2016 1:59 PM

256
2-5. Använda andra system under körning
OM64590SE
n

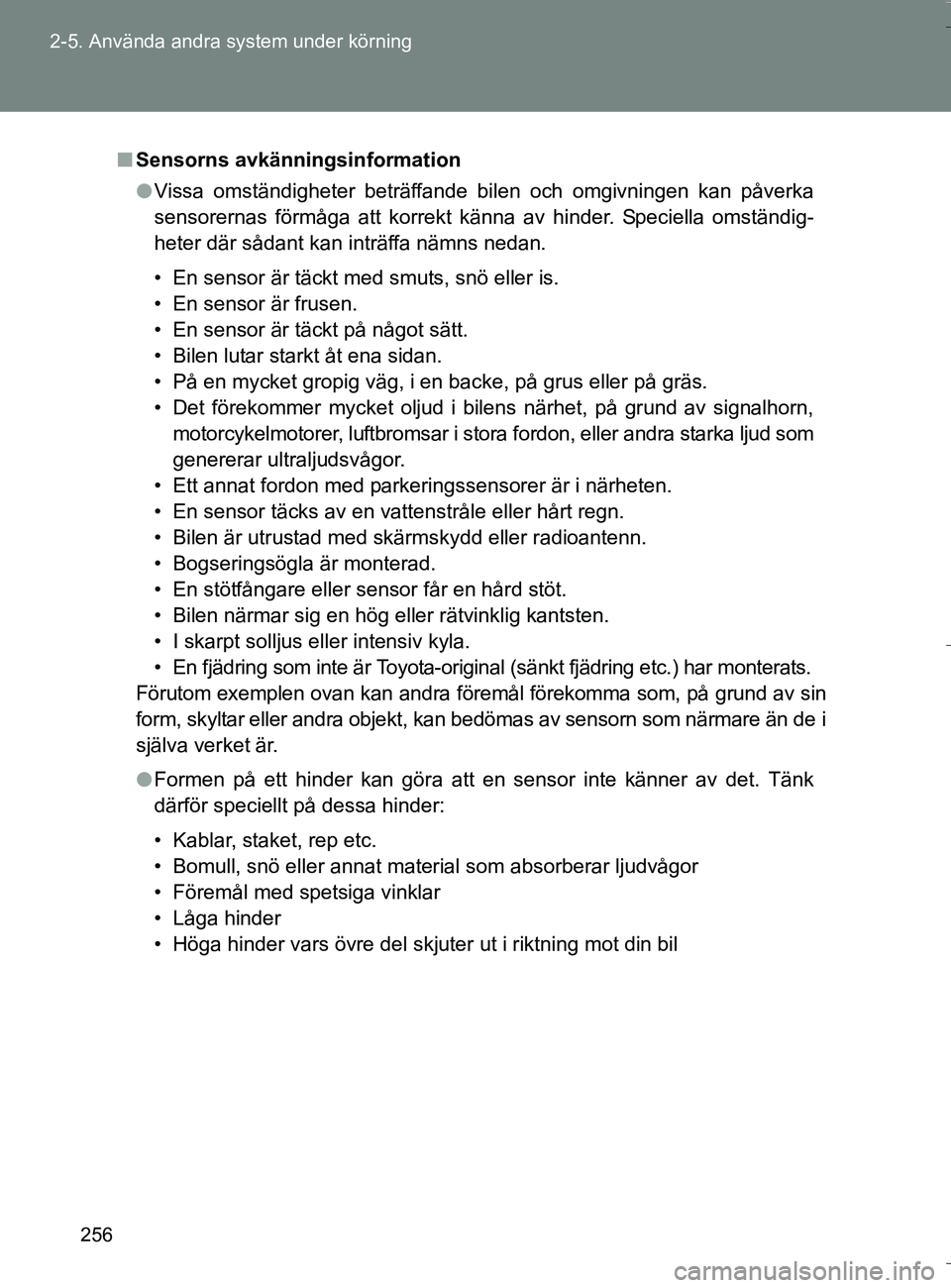

Sensorns avkänningsinformation
l Vissa omständigheter beträffande bilen och omgivningen kan påverka
sensorernas förmåga att korrekt känna av hinder. Speciella omständig-
heter där sådant kan inträffa nämns nedan.
• En sensor är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs\
.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller radioantenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller rätvinklig kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc.) har monterats.
Förutom exemplen ovan kan andra föremål förekomma som, på grund av sin
form, skyltar eller andra objekt, kan bedömas av sensorn som närmare än de i
själva verket är.
l Formen på ett hinder kan göra att en sensor inte känner av det. Tänk
därför speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM64590SE.book Page 256 Thursday, August 4, 2016 1:59 PM

257
2-5. Använda andra system under körning
2
Under körning
OM64590SE
n

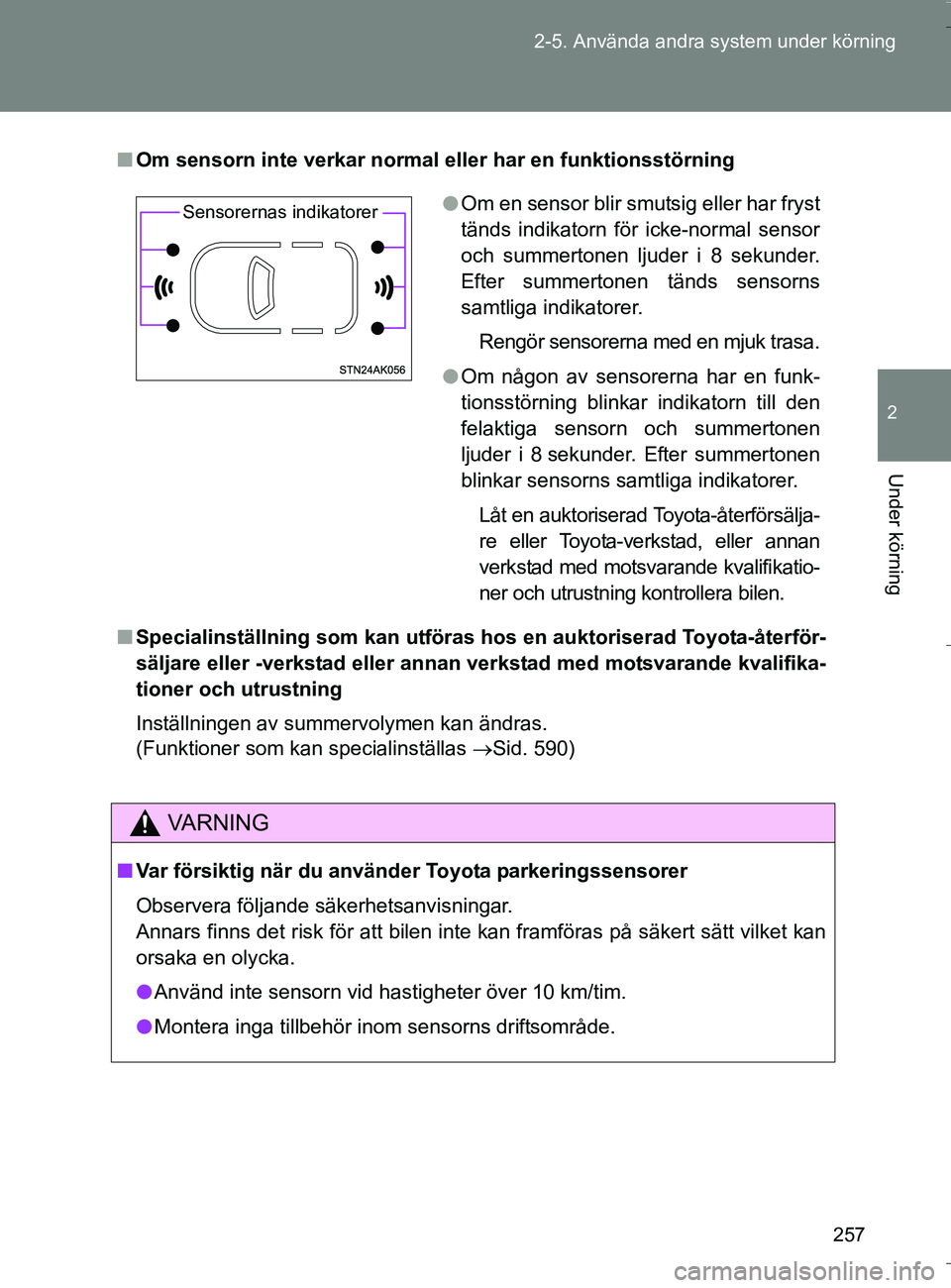

Om sensorn inte verkar normal eller har en funktionsstörning
n Specialinställning som kan utföras ho s en auktoriserad Toyota-återför-
säljare eller -verkstad eller anna n verkstad med motsvarande kvalifika-
tioner och utrustning
Inställningen av summervolymen kan ändras.
(Funktioner som kan specialinställas Sid. 590)
VA R N I N G
nVar försiktig när du använder Toyota parkeringssensorer
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
lOm en sensor blir smutsig eller har fryst
tänds indikatorn för icke-normal sensor
och summertonen ljuder i 8 sekunder.
Efter summertonen tänds sensorns
samtliga indikatorer.
Rengör sensorerna med en mjuk trasa.
l Om någon av sensorerna har en funk-
tionsstörning blinkar indikatorn till den
felaktiga sensorn och summertonen
ljuder i 8 sekunder. Efter summertonen
blinkar sensorns samtliga indikatorer.
Låt en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.Sensorernas indikatorer
