2-4. Toyota Safety Sense
2
Under körning
OM64590SE
VA R N I N G
l

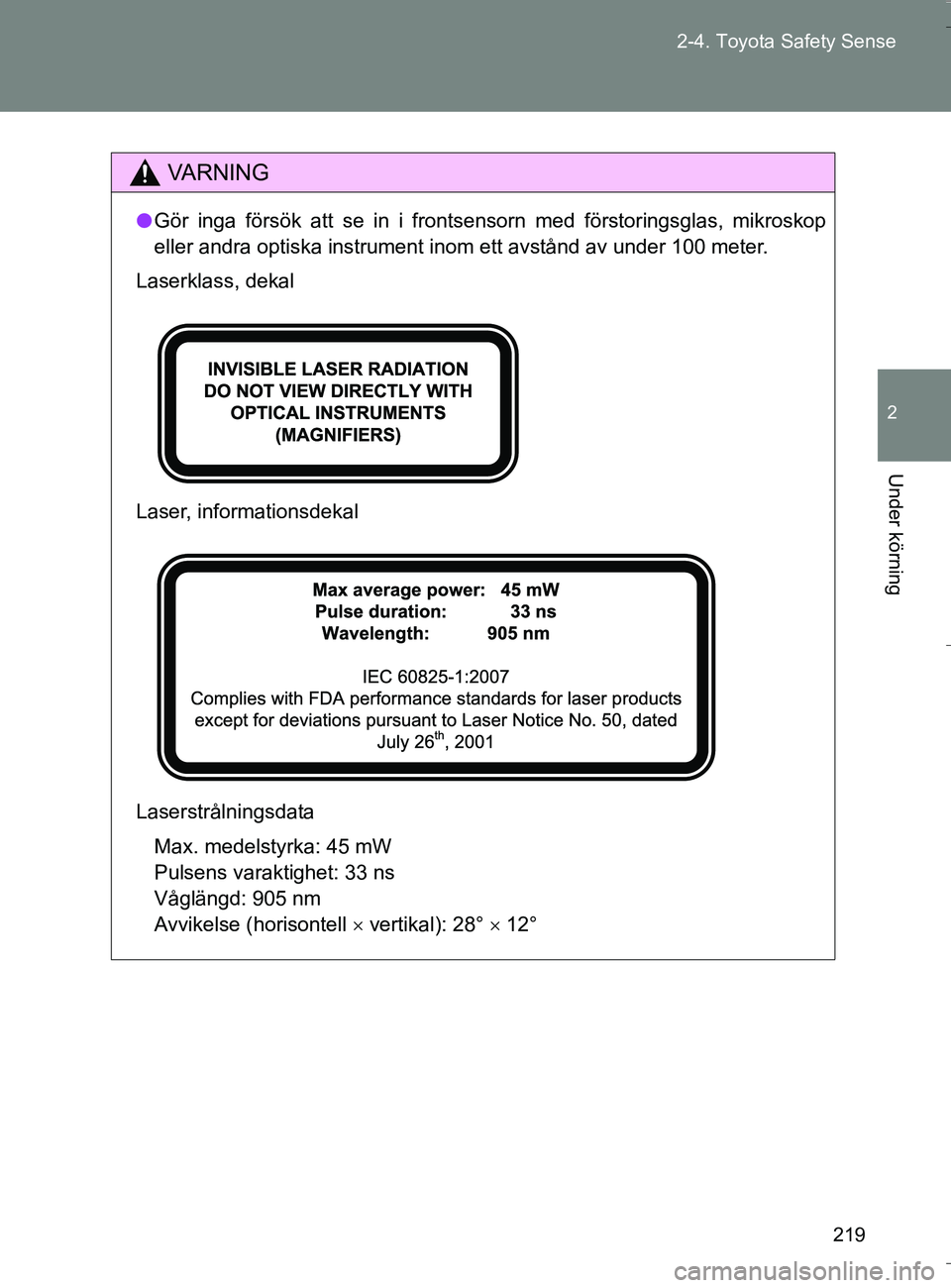

Gör inga försök att se in i frontsensorn med förstoringsglas, mikroskop
eller andra optiska instrument inom ett avstånd av under 100 meter.
Laserklass, dekal
Laser, informationsdekal
Laserstrålningsdata Max. medelstyrka: 45 mW
Pulsens varaktighet: 33 ns
Våglängd: 905 nm
Avvikelse (horisontell  vertikal): 28°  12°
OM64590SE.book Page 219 Thursday, August 4, 2016 1:59 PM

220
2-4. Toyota Safety Sense
OM64590SE
OBSERVERA
n
Frontsensor

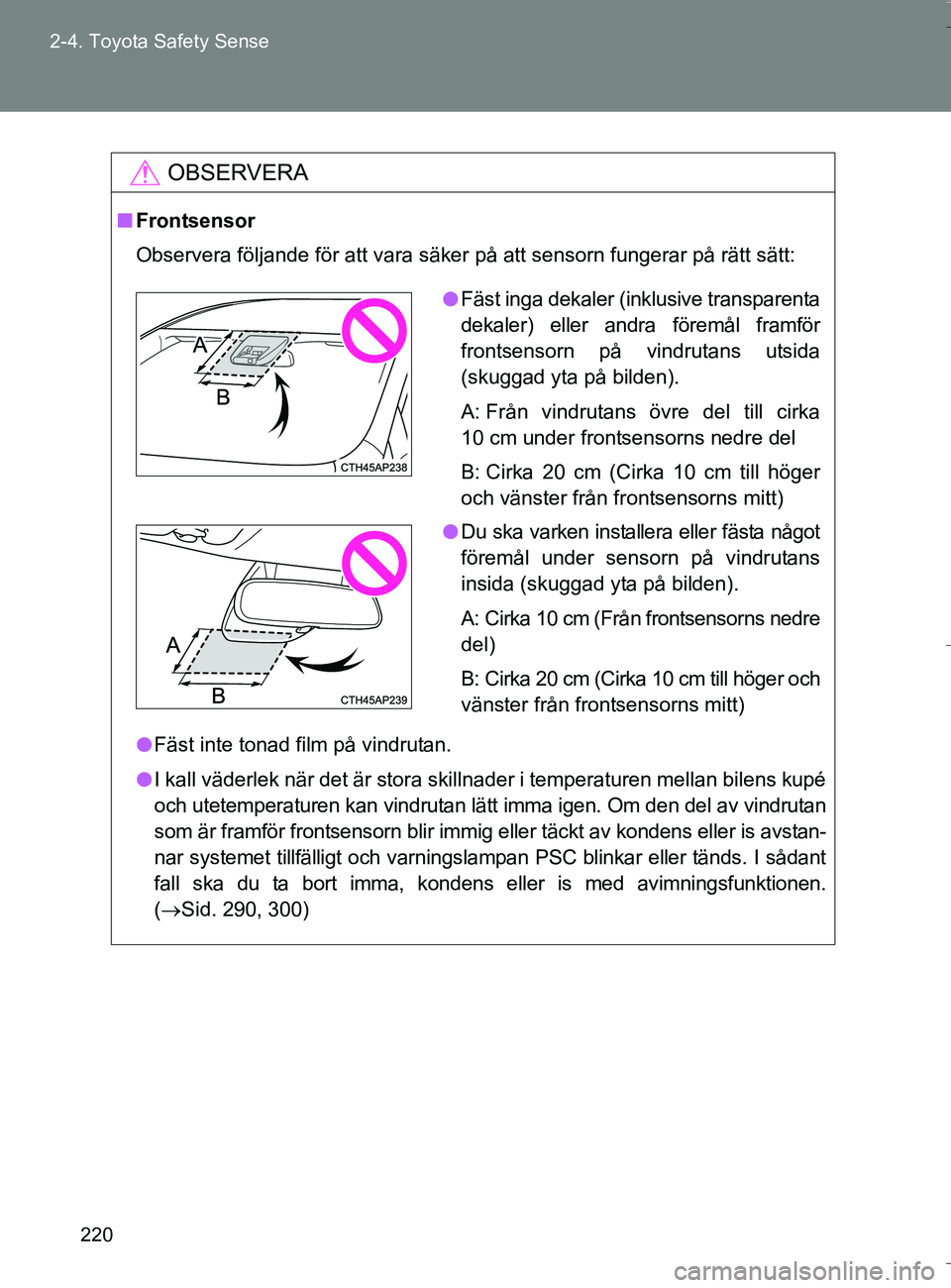

Observera följande för att vara säker på att sensorn fungerar på rätt sätt:
l Fäst inte tonad film på vindrutan.
l I kall väderlek när det är stora skillnader i temperaturen mell\
an bilens kupé
och utetemperaturen kan vindrutan lätt imma igen. Om den del av vindrutan
som är framför frontsensorn blir immig eller täckt av kondens eller is avstan-
nar systemet tillfälligt och varningslampan PSC blinkar eller tänds. I sådant
fall ska du ta bort imma, kondens eller is med avimningsfunktionen.
(Sid. 290, 300)
l Fäst inga dekaler (inklusive transparenta
dekaler) eller andra föremål framför
frontsensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger
och vänster från frontsensorns mitt)
l Du ska varken installera eller fästa något
föremål under sensorn på vindrutans
insida (skuggad yta på bilden).
A: Cirka 10 cm (Från frontsensorns nedre
del)
B: Cirka 20 cm (Cirka 10 cm till höger och
vänster från frontsensorns mitt)
OM64590SE.book Page 220 Thursday, August 4, 2016 1:59 PM

221
2-4. Toyota Safety Sense
2
Under körning
OM64590SE
OBSERVERA
l

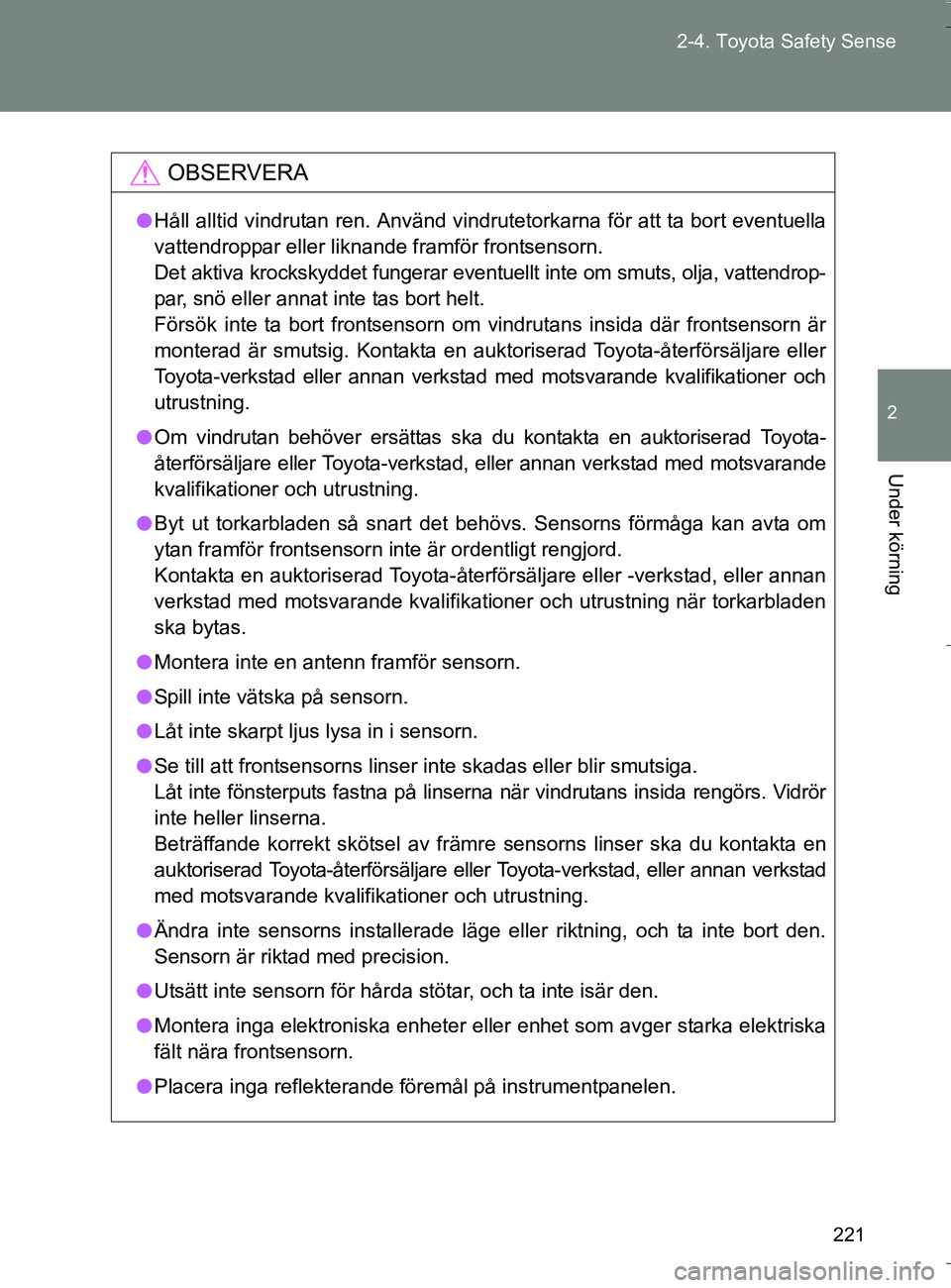

Håll alltid vindrutan ren. Använd vindrutetorkarna för att ta bort eventuella
vattendroppar eller liknande framför frontsensorn.
Det aktiva krockskyddet fungerar eventuellt inte om smuts, olja, vattendrop-
par, snö eller annat inte tas bort helt.
Försök inte ta bort frontsensorn om vindrutans insida där frontsensorn är
monterad är smutsig. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
l Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Byt ut torkarbladen så snart det behövs. Sensorns förmåga kan avta om
ytan framför frontsensorn inte är ordentligt rengjord.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning när torkarbladen
ska bytas.
l Montera inte en antenn framför sensorn.
l Spill inte vätska på sensorn.
l Låt inte skarpt ljus lysa in i sensorn.
l Se till att frontsensorns linser inte skadas eller blir smutsiga.
Låt inte fönsterputs fastna på linserna när vindrutans insida rengörs. Vidrör
inte heller linserna.
Beträffande korrekt skötsel av främre sensorns linser ska du kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
l Ändra inte sensorns installerade läge eller riktning, och ta inte bort den.
Sensorn är riktad med precision.
l Utsätt inte sensorn för hårda stötar, och ta inte isär den.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Placera inga reflekterande föremål på instrumentpanelen.
OM64590SE.book Page 221 Thursday, August 4, 2016 1:59 PM

222
2-4. Toyota Safety Sense
OM64590SE
PCS (Aktivt krockskyddssystem)
nVarning i det aktiva krockskyddet
Om systemet fastställer att san-
nolikheten av en frontalkrock med
ett fordon är hög hörs en summer-
ton och ett varningsmeddelande
visas på informationsdisplayen
som uppmanar föraren att göra en
undanmanöver.
n Bromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon är hög tillför systemet starkare bromskraft i förhållande
till hur kraftigt bromspedalen trampas ned.
: I förekommande fall

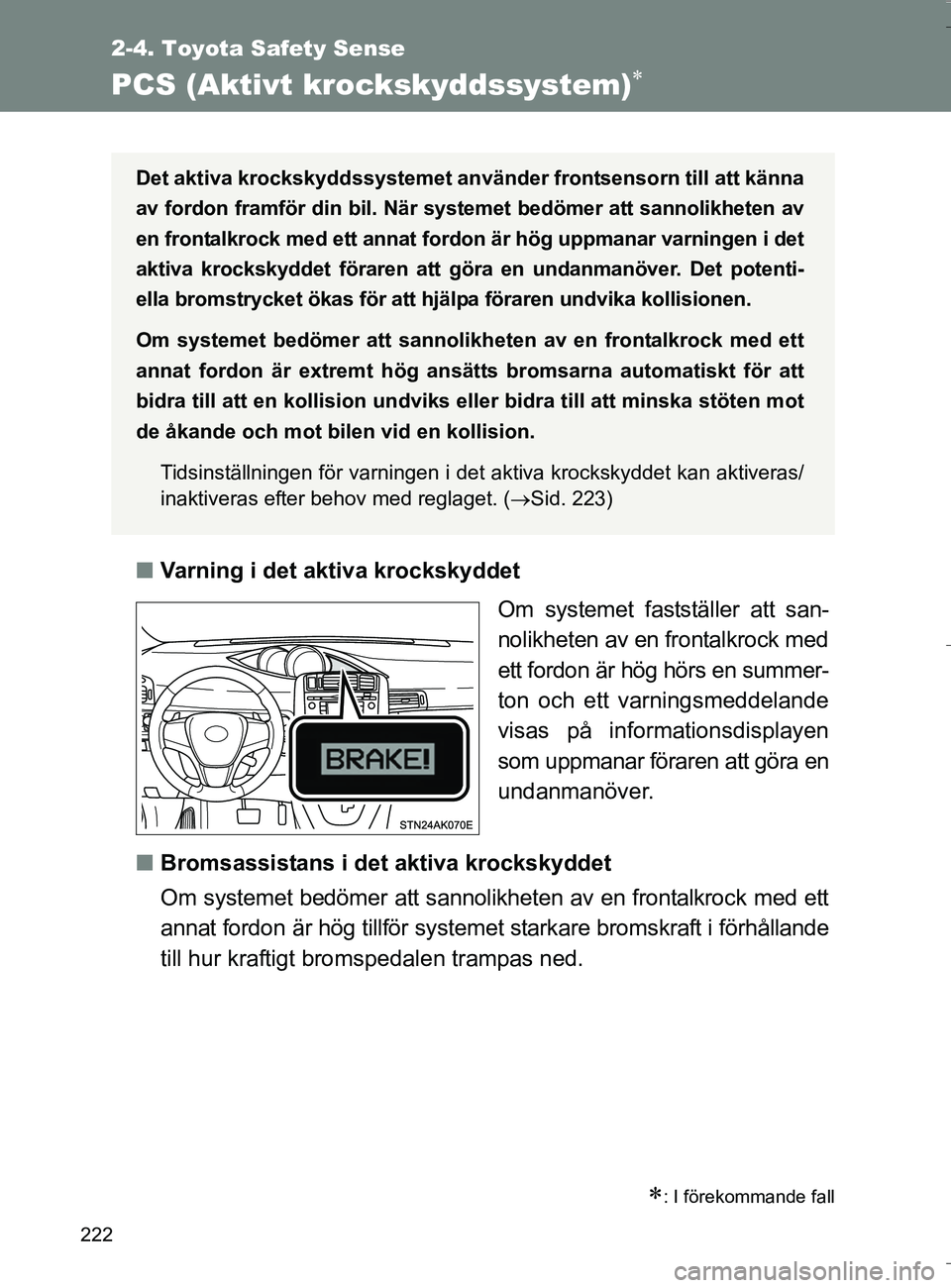

Det aktiva krockskyddssystemet använder frontsensorn till att känna
av fordon framför din bil. När sy stemet bedömer att sannolikheten av
en frontalkrock med ett annat fo rdon är hög uppmanar varningen i det
aktiva krockskyddet föraren att göra en undanmanöver. Det potenti-
ella bromstrycket ökas för att hj älpa föraren undvika kollisionen.
Om systemet bedömer att sannolikhe ten av en frontalkrock med ett
annat fordon är extremt hög ansätts bromsarna automatiskt för att
bidra till att en kollision undviks e ller bidra till att minska stöten mot
de åkande och mot bilen vid en kollision.
Tidsinställningen för varningen i det aktiva krockskyddet kan aktiveras/
inaktiveras efter behov med reglaget. ( Sid. 223)
OM64590SE.book Page 222 Thursday, August 4, 2016 1:59 PM

226
2-4. Toyota Safety Sense
OM64590SE
n

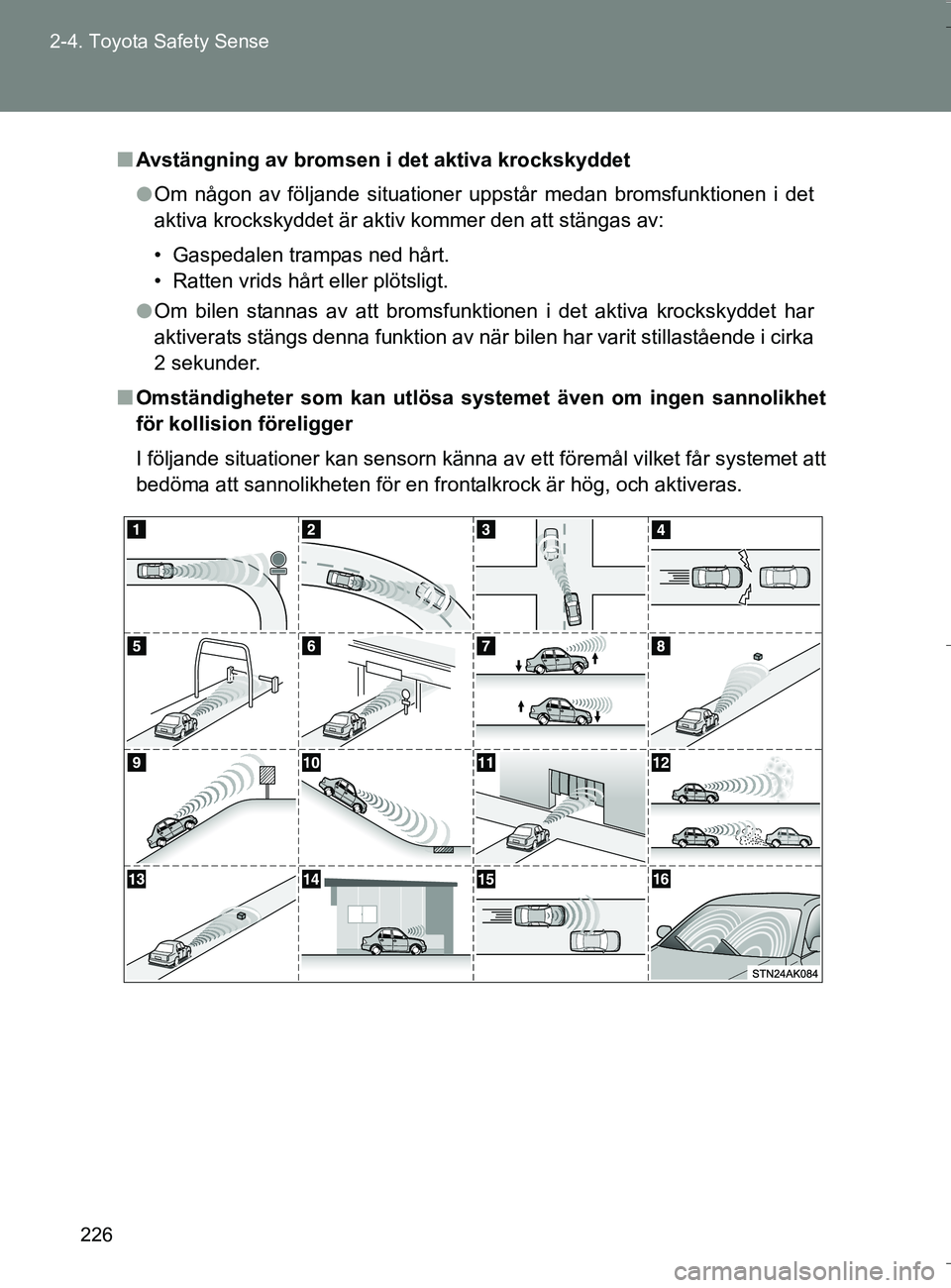

Avstängning av bromsen i det aktiva krockskyddet
l Om någon av följande situationer uppstår medan bromsfunktionen i det
aktiva krockskyddet är aktiv kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har
aktiverats stängs denna funktion av när bilen har varit stillastående i cirka
2 sekunder.
n Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger
I följande situationer kan sensorn känna av ett föremål vilket får systemet att
bedöma att sannolikheten för en frontalkrock är hög, och aktiveras.
OM64590SE.book Page 226 Thursday, August 4, 2016 1:59 PM

227
2-4. Toyota Safety Sense
2
Under körning
OM64590SE

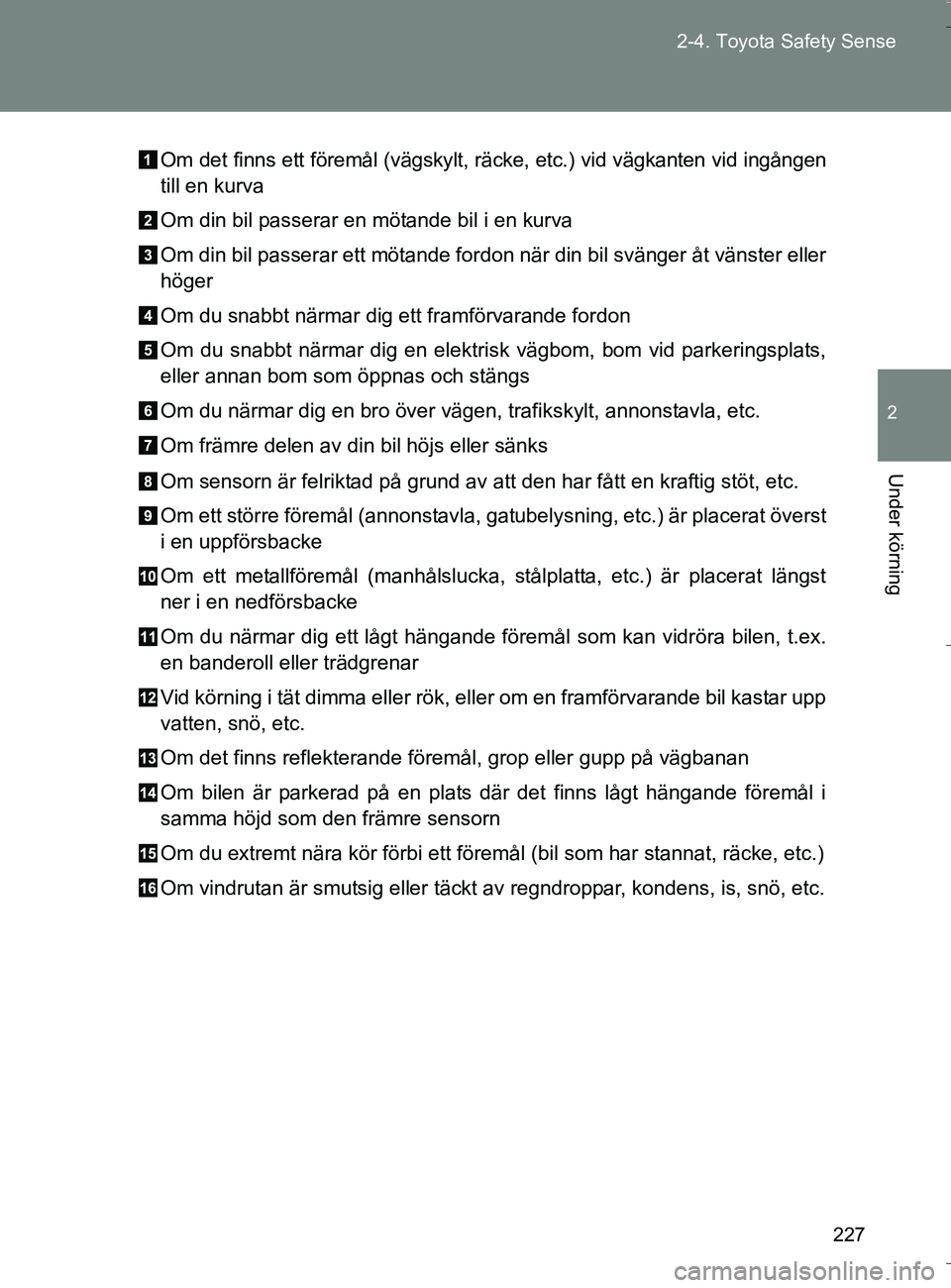

Om det finns ett föremål (vägskylt, räcke, etc.) vid vägkanten vid ingången
till en kurva
Om din bil passerar en mötande bil i en kurva
Om din bil passerar ett mötande fordon när din bil svänger åt vänster eller
höger
Om du snabbt närmar dig ett framförvarande fordon
Om du snabbt närmar dig en elektrisk vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och stängs
Om du närmar dig en bro över vägen, trafikskylt, annonstavla, etc.
Om främre delen av din bil höjs eller sänks
Om sensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
Om ett större föremål (annonstavla, gatubelysning, etc.) är placerat överst
i en uppförsbacke
Om ett metallföremål (manhålslucka, stålplatta, etc.) är placerat längst
ner i en nedförsbacke
Om du närmar dig ett lågt hängande föremål som kan vidröra bilen, t.ex.
en banderoll eller trädgrenar
Vid körning i tät dimma eller rök, eller om en framförvarande bil kastar upp
vatten, snö, etc.
Om det finns reflekterande föremål, grop eller gupp på vägbanan
Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn
Om du extremt nära kör förbi ett föremål (bil som har stannat, räcke, etc.)
Om vindrutan är smutsig eller täckt av regndroppar, kondens, is, snö, etc.
OM64590SE.book Page 227 Thursday, August 4, 2016 1:59 PM

228
2-4. Toyota Safety Sense
OM64590SE
n

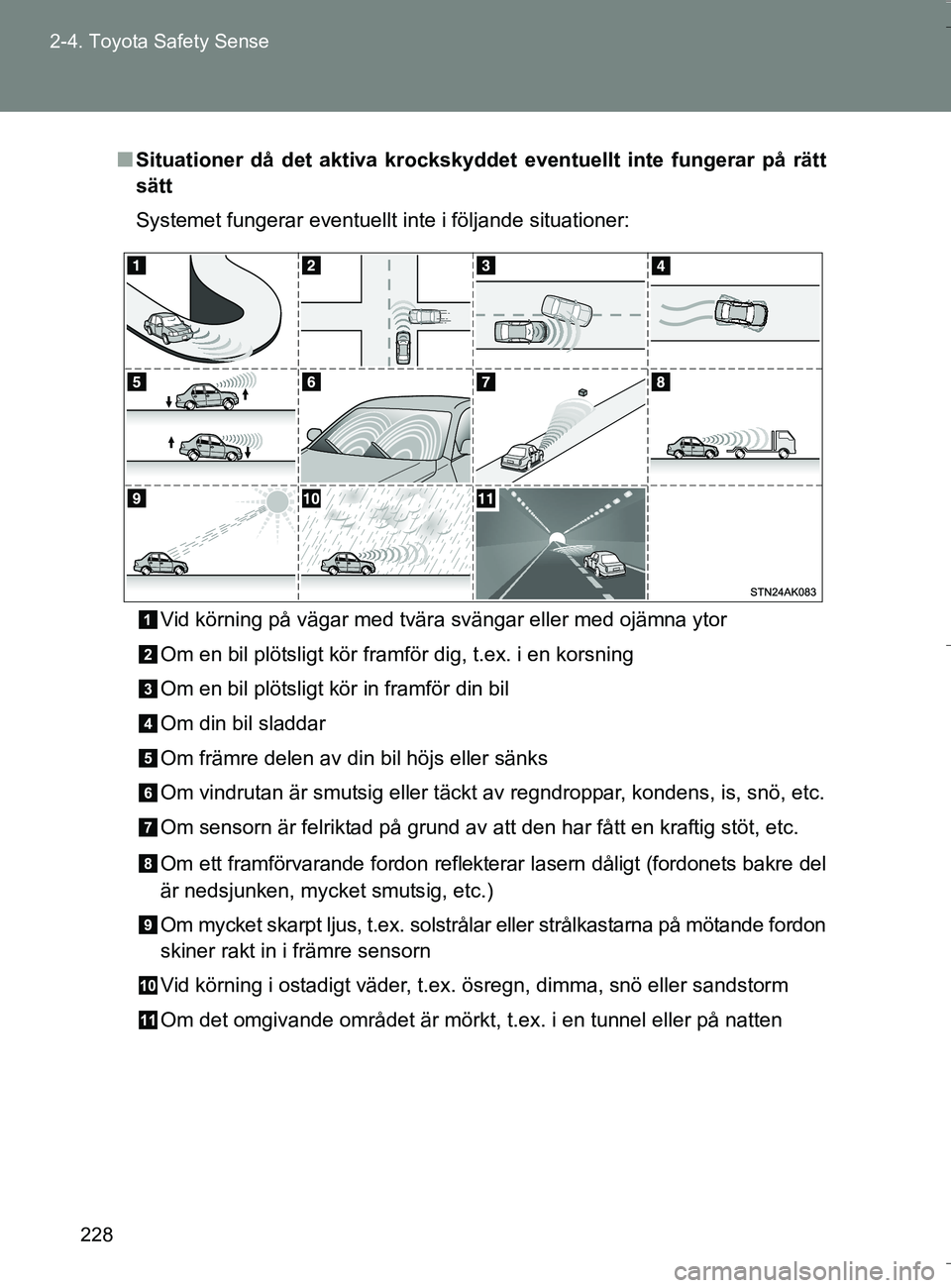

Situationer då det aktiva krockskydde t eventuellt inte fungerar på rätt
sätt
Systemet fungerar eventuellt inte i följande situationer:
Vid körning på vägar med tvära svängar eller med ojämna \
ytor
Om en bil plötsligt kör framför dig, t.ex. i en korsning
Om en bil plötsligt kör in framför din bil
Om din bil sladdar
Om främre delen av din bil höjs eller sänks
Om vindrutan är smutsig eller täckt av regndroppar, kondens, is, snö, etc.
Om sensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
Om ett framförvarande fordon reflekterar lasern dåligt (fordonets bakre del
är nedsjunken, mycket smutsig, etc.)
Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande fordon
skiner rakt in i främre sensorn
Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
Om det omgivande området är mörkt, t.ex. i en tunnel eller på\
natten
OM64590SE.book Page 228 Thursday, August 4, 2016 1:59 PM

229
2-4. Toyota Safety Sense
2
Under körning
OM64590SE
n

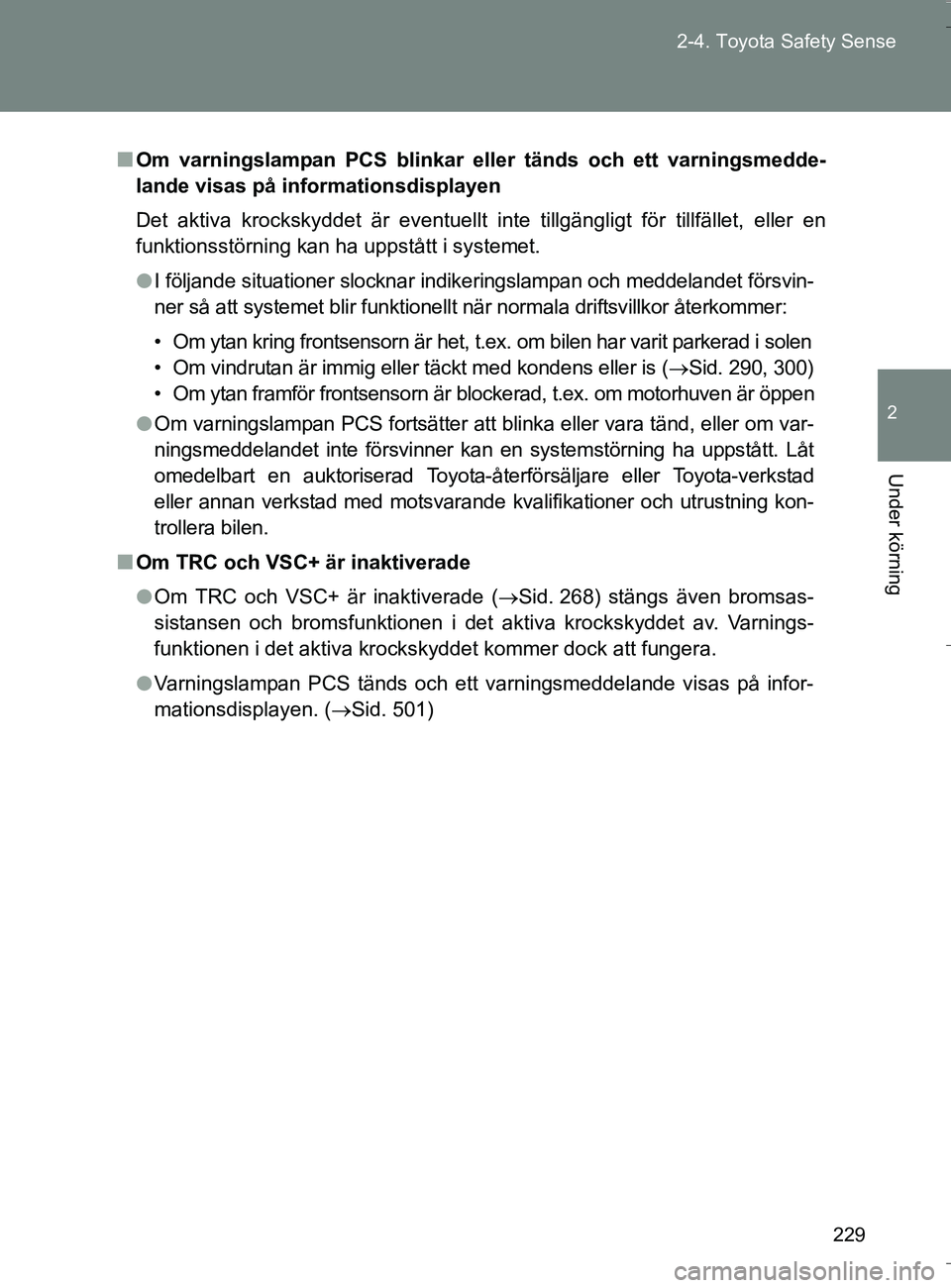

Om varningslampan PCS blinkar el ler tänds och ett varningsmedde-
lande visas på informationsdisplayen
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en
funktionsstörning kan ha uppstått i systemet.
l I följande situationer slocknar indike ringslampan och meddelandet försvin-
ner så att systemet blir funktionellt när normala driftsvillkor återkommer:
• Om ytan kring frontsensorn är het, t.ex. om bilen har varit parkerad i solen
• Om vindrutan är immig eller täckt med kondens eller is ( Sid. 290, 300)
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är öppen
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner kan en systemstörning ha uppstått. Låt
omedelbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
n Om TRC och VSC+ är inaktiverade
l Om TRC och VSC+ är inaktiverade ( Sid. 268) stängs även bromsas-
sistansen och bromsfunktionen i det aktiva krockskyddet av. Varnings-
funktionen i det aktiva krockskyddet kommer dock att fungera.
l Varningslampan PCS tänds och ett varningsmeddelande visas på infor-
mationsdisplayen. ( Sid. 501)
OM64590SE.book Page 229 Thursday, August 4, 2016 1:59 PM

233
2-4. Toyota Safety Sense
2
Under körning
OM64590SE
LDA (Körfilsvarning)
Sammanfattning av funktionerVid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamerasensor som larmar föraren
om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksammas
föraren på detta med en summerton och indikeringar på informations-
displayen.
Frontsensor
Aktivera LDA-systemet
Tryck på LDA-knappen för att
aktivera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet är på eller avstängt
även om startknappen har vridits till
läge ”ON” (modeller utan elektro-
niskt lås- och startsystem) eller om
startknappen ”ENGINE START
STOP” trycks till tändningsläge
(modeller med elektroniskt lås- och
startsystem).
: I förekommande fall
OM64590SE.book Page 233 Thursday, August 4, 2016 1:59 PM

235
2-4. Toyota Safety Sense
2
Under körning
OM64590SE
n
Tillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
l Spaken till körriktningssignalen används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den
har aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå eller ljudet från luftkonditione-
ringsfläkten medan någon av dessa är igång kan det vara svårt att urskilja
varningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte tillgängligt och ett varningsmeddelande
(Sid. 501) visas en stund efter att du har börjat köra. Om temperaturen i
kupén sjunker och temperaturen kring frontsensorn ( Sid. 233) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
n Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan frontsensorn eventuellt inte känna av körfältsmar-
keringarna vilket leder till att körfilsvarningen inte fungerar på rätt sätt. Det
indikerar emellertid inte en funktionsstörning.
l Vid körning i ett område som t.ex. vid en vägtull, en korsning eller före en
biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är extremt smala eller extremt breda
OM64590SE.book Page 235 Thursday, August 4, 2016 1:59 PM
