TOYOTA VERSO 2017 Bruksanvisningar (in Swedish)

5
521
5-2. Åtgärder i en nödsituation
Om problem uppstår
OM64517SE

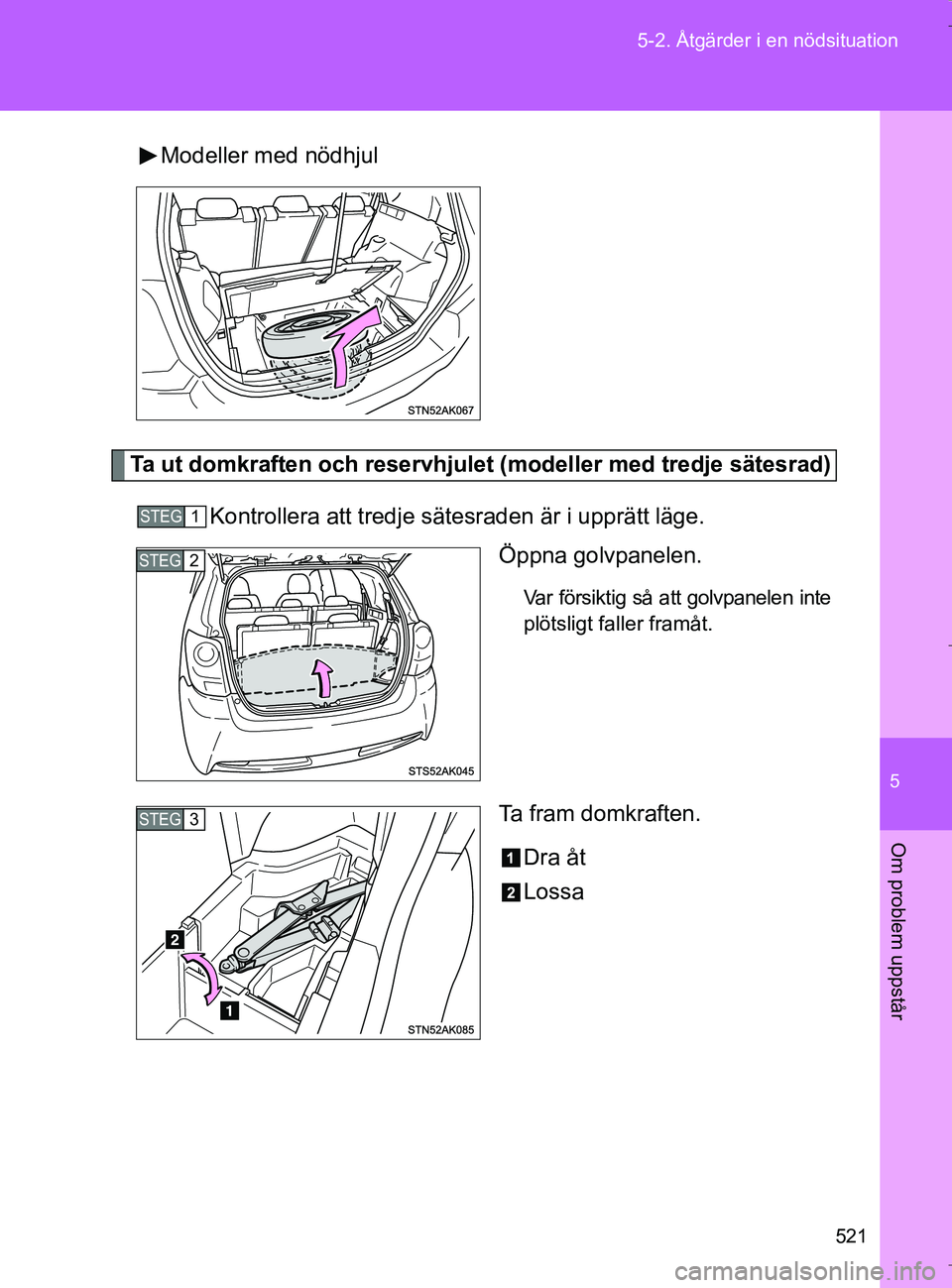

Modeller med nödhjul
Ta ut domkraften och reservhjulet
(modeller med tredje sätesrad)
Kontrollera att tredje sätesraden är i upprätt läge. Öppna golvpanelen.
Var försiktig så att golvpanelen inte
plötsligt faller framåt.
Ta fram domkraften.
Dra åt
Lossa
STEG1
STEG2
STEG3
OM64517SE.book Page 521 Wednesday, December 7, 2016 4:10 PM

522
5-2. Åtgärder i en nödsituation
OM64517SE

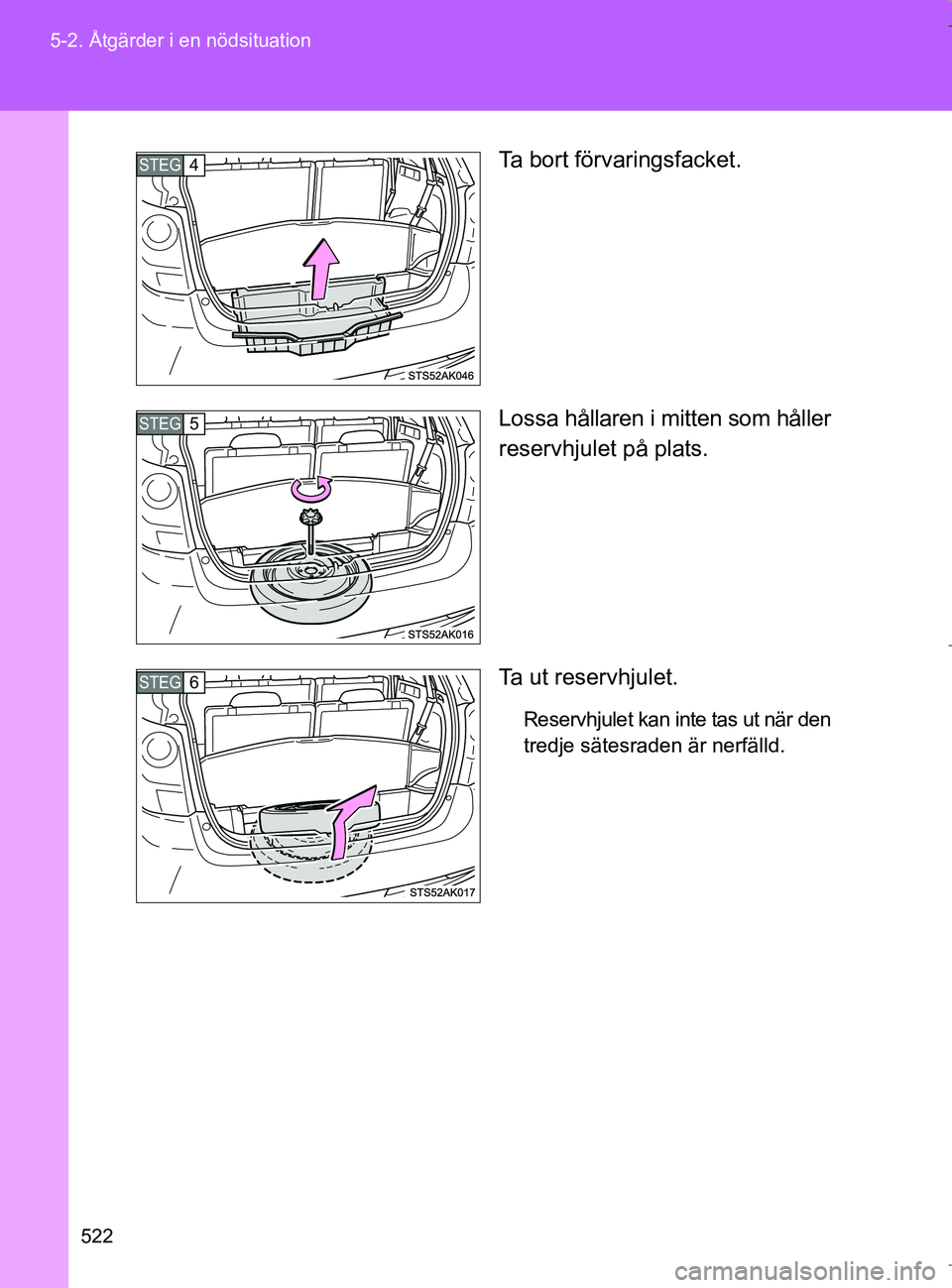

Ta bort förvaringsfacket.
Lossa hållaren i mitten som håller
reservhjulet på plats.
Ta ut reservhjulet.
Reservhjulet kan inte tas ut när den
tredje sätesraden är nerfälld.
STEG4
STEG5
STEG6
OM64517SE.book Page 522 Wednesday, December 7, 2016 4:10 PM

5
523
5-2. Åtgärder i en nödsituation
Om problem uppstår
OM64517SE

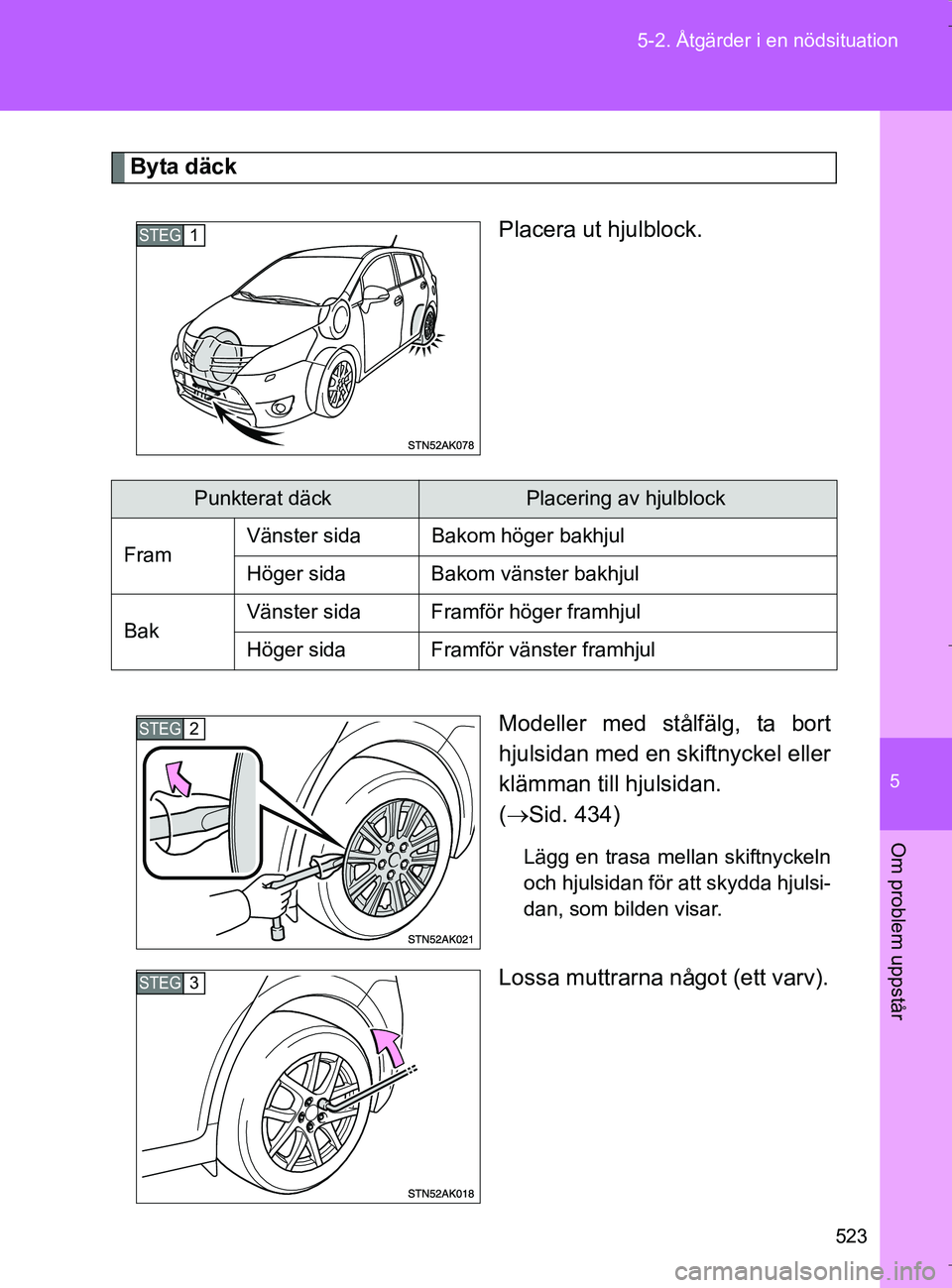

Byta däck
Placera ut hjulblock.
Modeller med stålfälg, ta bort
hjulsidan med en skiftnyckel eller
klämman till hjulsidan.
( Sid. 434)
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Lossa muttrarna något (ett varv).
STEG1
Punkterat däckPlacering av hjulblock
Fram Vänster sida Bakom höger bakhjul
Höger sida Bakom vänster bakhjul
Bak Vänster sida Framför höger framhjul
Höger sida Framför vänster framhjul
STEG2
STEG3
OM64517SE.book Page 523 Wednesday, December 7, 2016 4:10 PM

524
5-2. Åtgärder i en nödsituation
OM64517SE
Vrid domkraftens del ”A” för hand
tills hacket i domkraften vidrör
punkten där domkraften ska pla-
ceras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmutt
rarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
STEG4
STEG5
STEG6
OM64517SE.book Page 524 Wednesday, December 7, 2016 4:10 PM

5
525
5-2. Åtgärder i en nödsituation
Om problem uppstår
OM64517SE

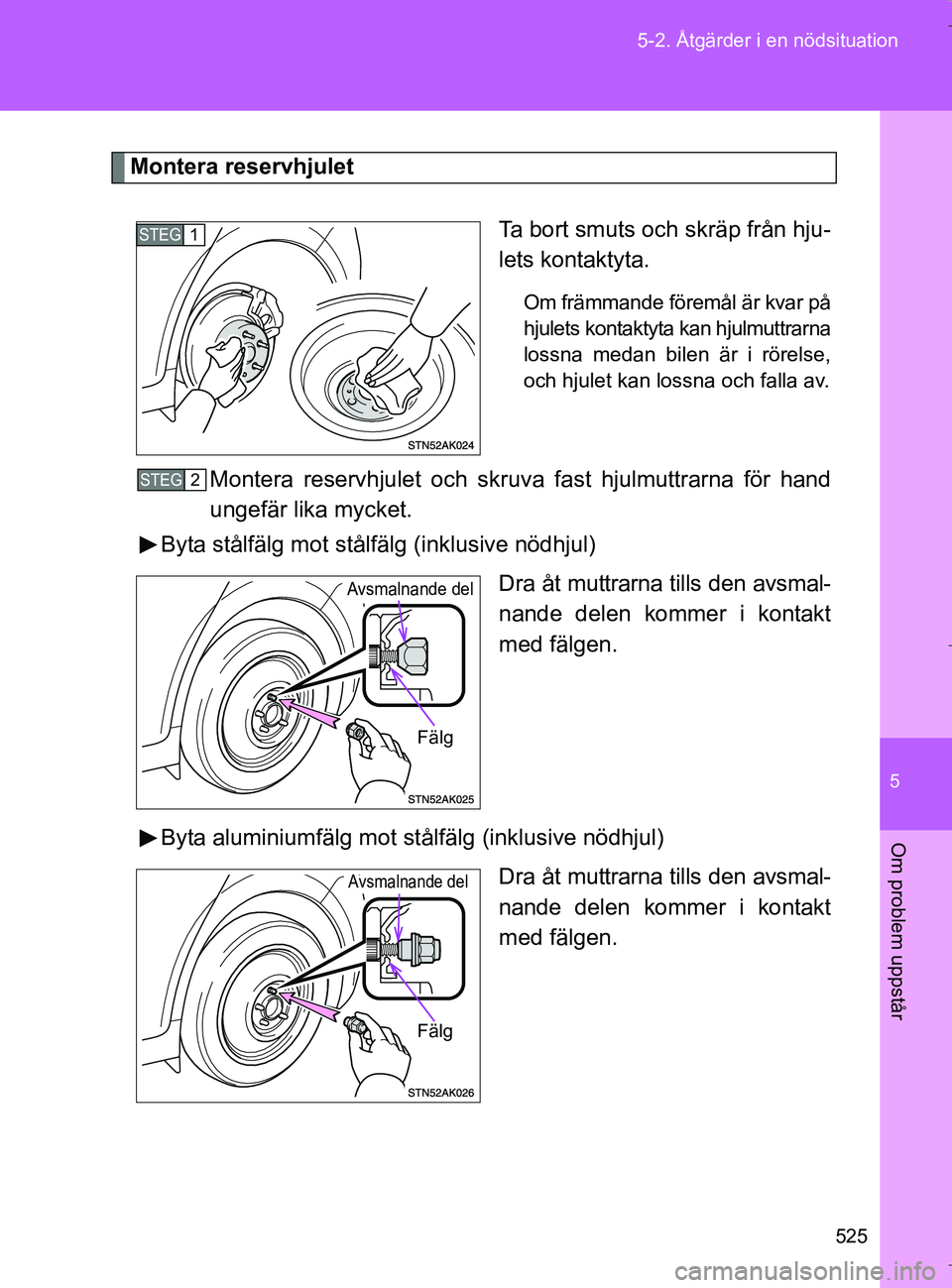

Montera reservhjulet
Ta bort smuts och skräp från hju-
lets kontaktyta.
Om främmande föremål är kvar på
hjulets kontaktyta kan hjulmuttrarna
lossna medan bilen är i rörelse,
och hjulet kan lossna och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand
ungefär lika mycket.
Byta stålfälg mot stålfälg (inklusive nödhjul)
Dra åt muttrarna tills den avsmal-
nande delen kommer i kontakt
med fälgen.
Byta aluminiumfälg mot stål fälg (inklusive nödhjul)
Dra åt muttrarna tills den avsmal-
nande delen kommer i kontakt
med fälgen.
STEG1
STEG2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
OM64517SE.book Page 525 Wednesday, December 7, 2016 4:10 PM

526
5-2. Åtgärder i en nödsituation
OM64517SE

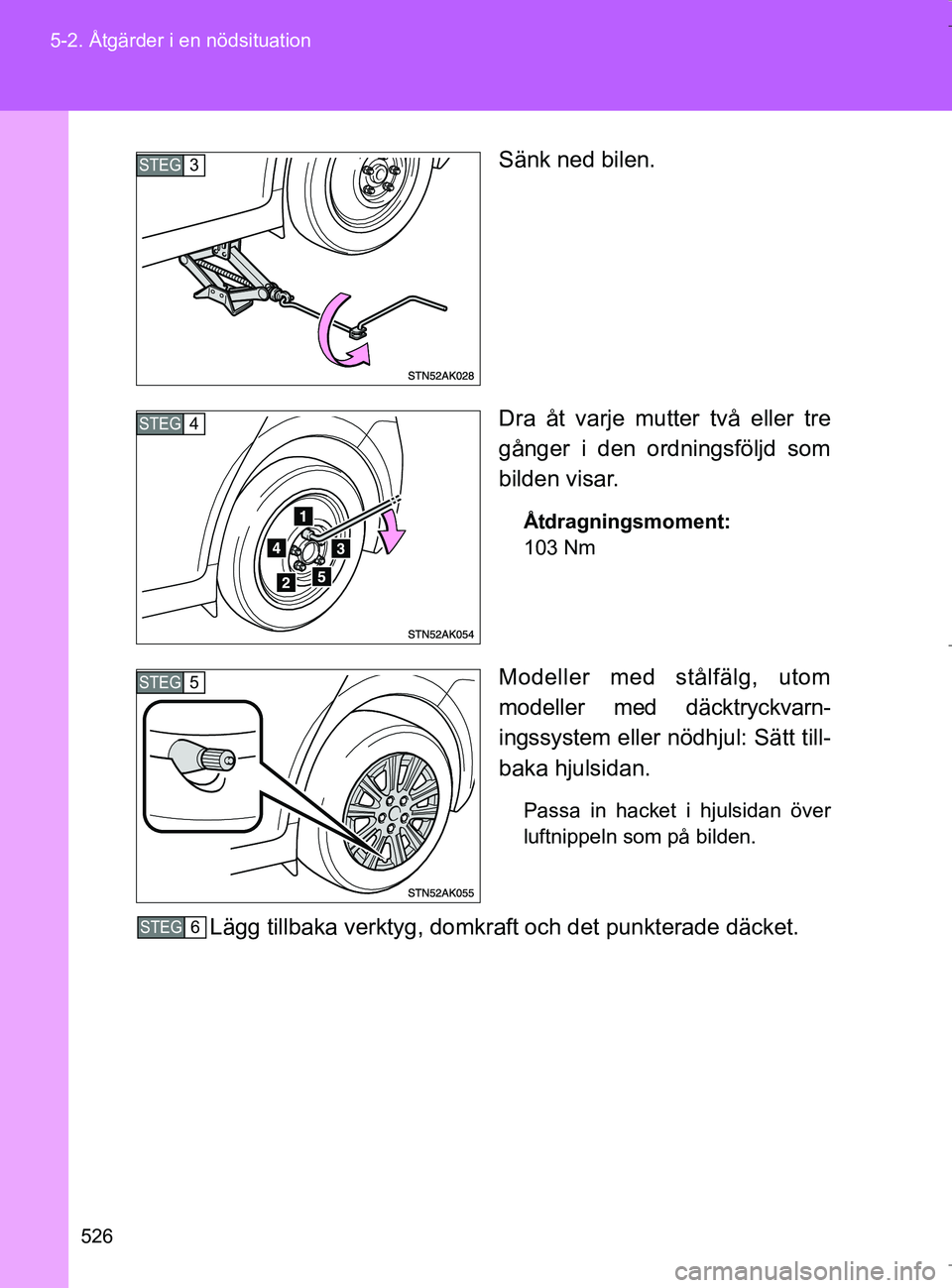

Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Modeller med stålfälg, utom
modeller med däcktryckvarn-
ingssystem eller nödhjul: Sätt till-
baka hjulsidan.
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
Lägg tillbaka verktyg, domkr
aft och det punkterade däcket.
STEG3
STEG4
STEG5
STEG6
OM64517SE.book Page 526 Wednesday, December 7, 2016 4:10 PM

5
527
5-2. Åtgärder i en nödsituation
Om problem uppstår
OM64517SE
n

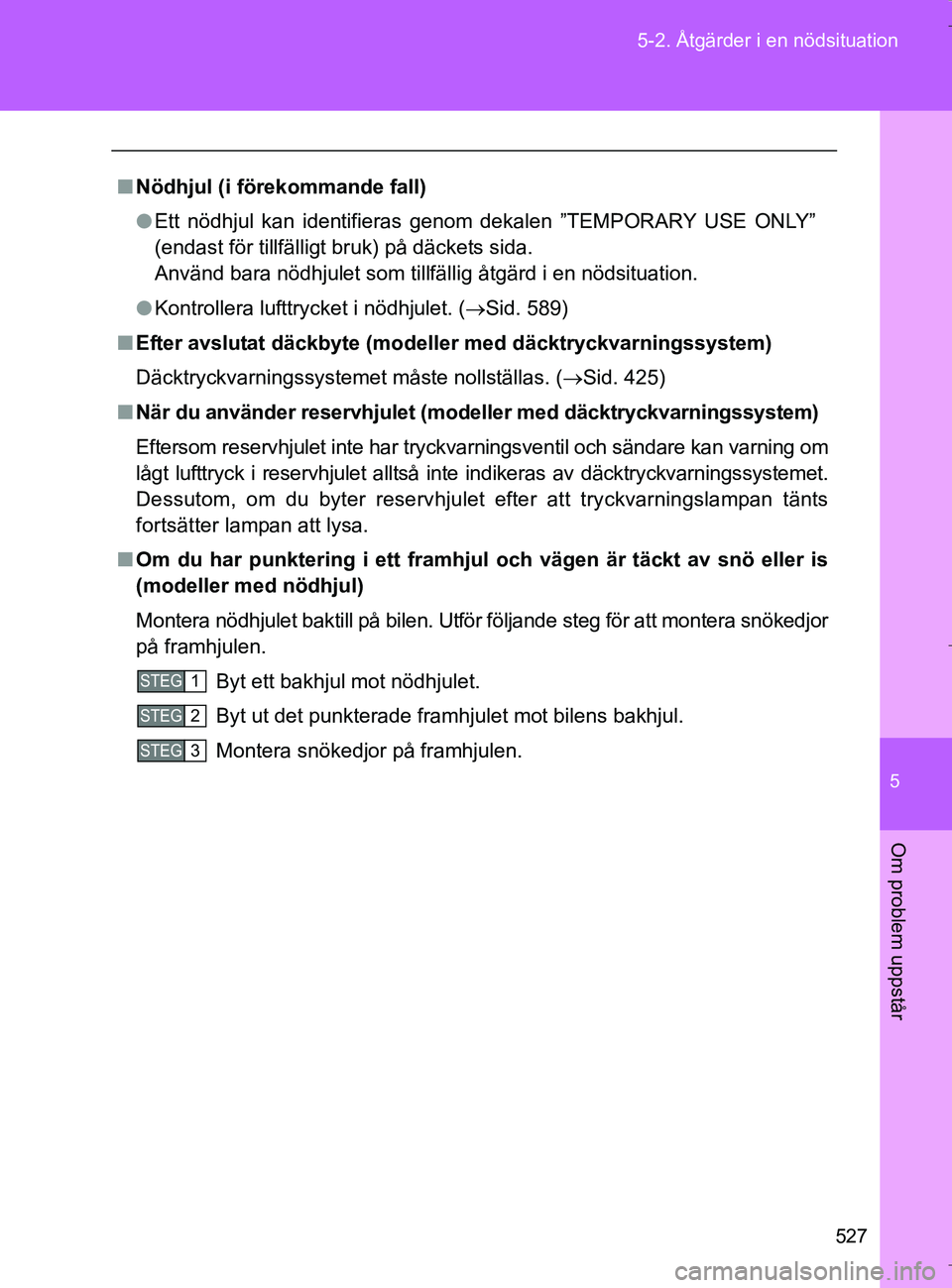

Nödhjul (i förekommande fall)
l Ett nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( Sid. 589)
n Efter avslutat däckbyte (modeller med däcktryckvarningssystem)
Däcktryckvarningssystemet måste nollställas. ( Sid. 425)
n När du använder reservhjulet (mode ller med däcktryckvarningssystem)
Eftersom reservhjulet inte har tryckvarningsventil och sändare kan varning om
lågt lufttryck i reservhjulet alltså inte indikeras av däcktryckvarningssystemet.
Dessutom, om du byter reservhjulet efter att tryckvarningslampan tänts
fortsätter lampan att lysa.
n Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet baktill på bilen. Utför följande steg för att montera snökedjor
på framhjulen.
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
STEG1
STEG2
STEG3
OM64517SE.book Page 527 Wednesday, December 7, 2016 4:10 PM

528
5-2. Åtgärder i en nödsituation
OM64517SE
VA R N I N G
n
Använda domkraften
Felaktigt bruk av domkraften kan orsaka svåra eller livshotande skador på
grund av bilen plötsligt kan falla av domkraften.
l Använd inte domkraften till något annat ändamål än att byta däck eller sätta
på och ta av snökedjor.
l Använd bara domkraften som finns i bilen för att byta ett punkterat däck.
Använd inte domkraften till andra bilar och använd inte andra domkrafter
till att byta punkterade däck på din bil.
l Kontrollera alltid att domkraften är stadigt placerad i bilens lyftpunkt.
l Se till att ingen kroppsdel är under en bil som bara hålls upplyft med domkraft.
l Starta inte motorn medan bilen är upplyft med domkraften.
l Hissa inte upp bilen medan någon sitter i den.
l Lägg inget mellan domkraften och bilen eller under domkraften när du lyfter
bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
Var mycket försiktig när du sänker ned bilen så att ingen som arbetar vid eller
nära bilen kan skadas.
n Byta punkterat däck
l Observera följande säkerhetsanvisningar.
Annars kan svåra skador kan uppstå:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna omedelbart efter att bilen har körts.
När bilen har körts kan fälgarna och ytorna kring bromsarna bli extremt
heta. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
OM64517SE.book Page 528 Wednesday, December 7, 2016 4:10 PM

5
529
5-2. Åtgärder i en nödsituation
Om problem uppstår
OM64517SE
VA R N I N G
n

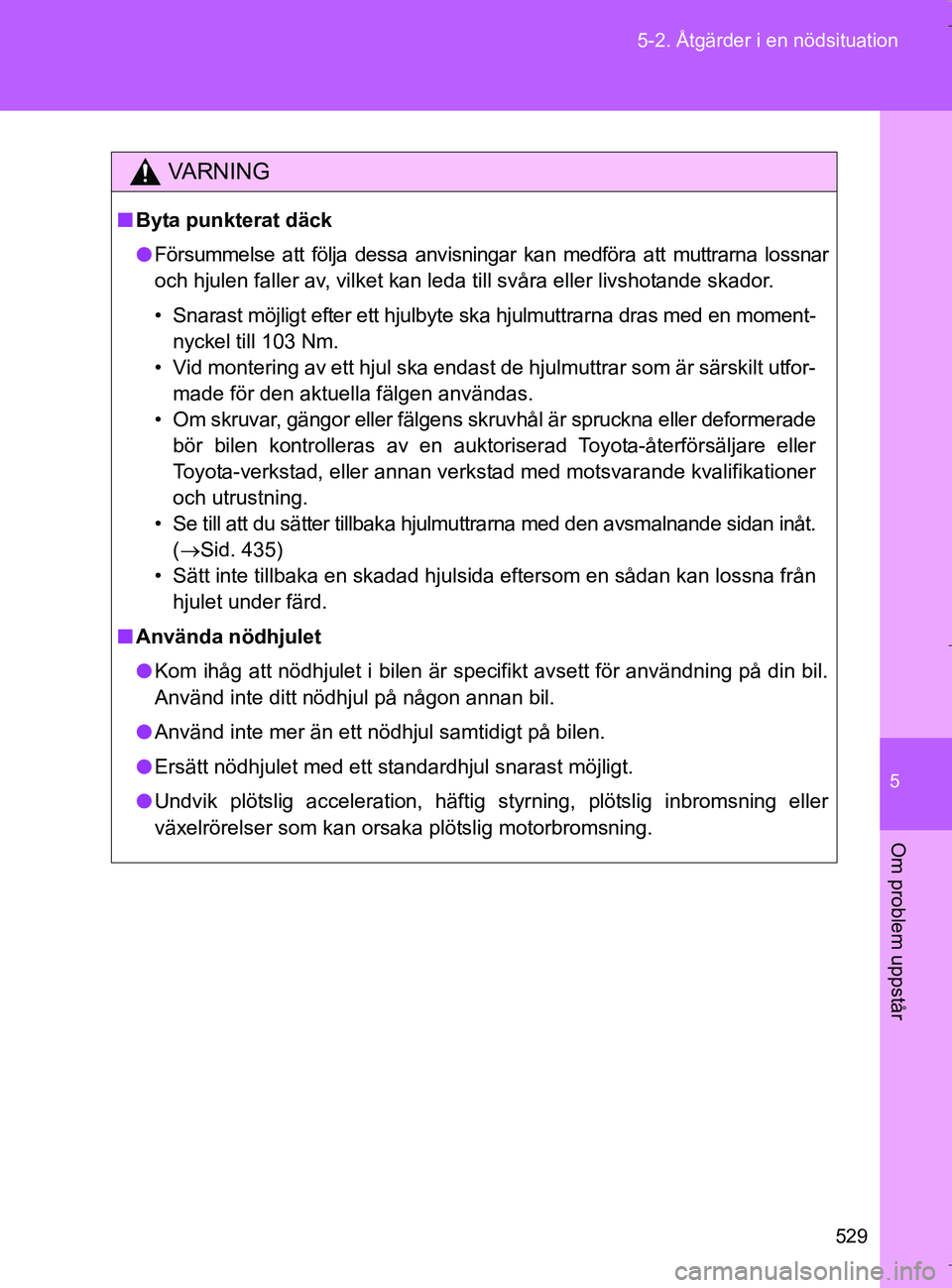

Byta punkterat däck
l Försummelse att följa dessa anvisningar kan medföra att muttrarna lossnar
och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en moment-
nyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt\
utfor- made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deformerade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. (Sid. 435)
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
n Använda nödhjulet
l Kom ihåg att nödhjulet i bilen är specifikt avsett för användning på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig motorbromsning.
OM64517SE.book Page 529 Wednesday, December 7, 2016 4:10 PM

530
5-2. Åtgärder i en nödsituation
OM64517SE
VA R N I N G
n

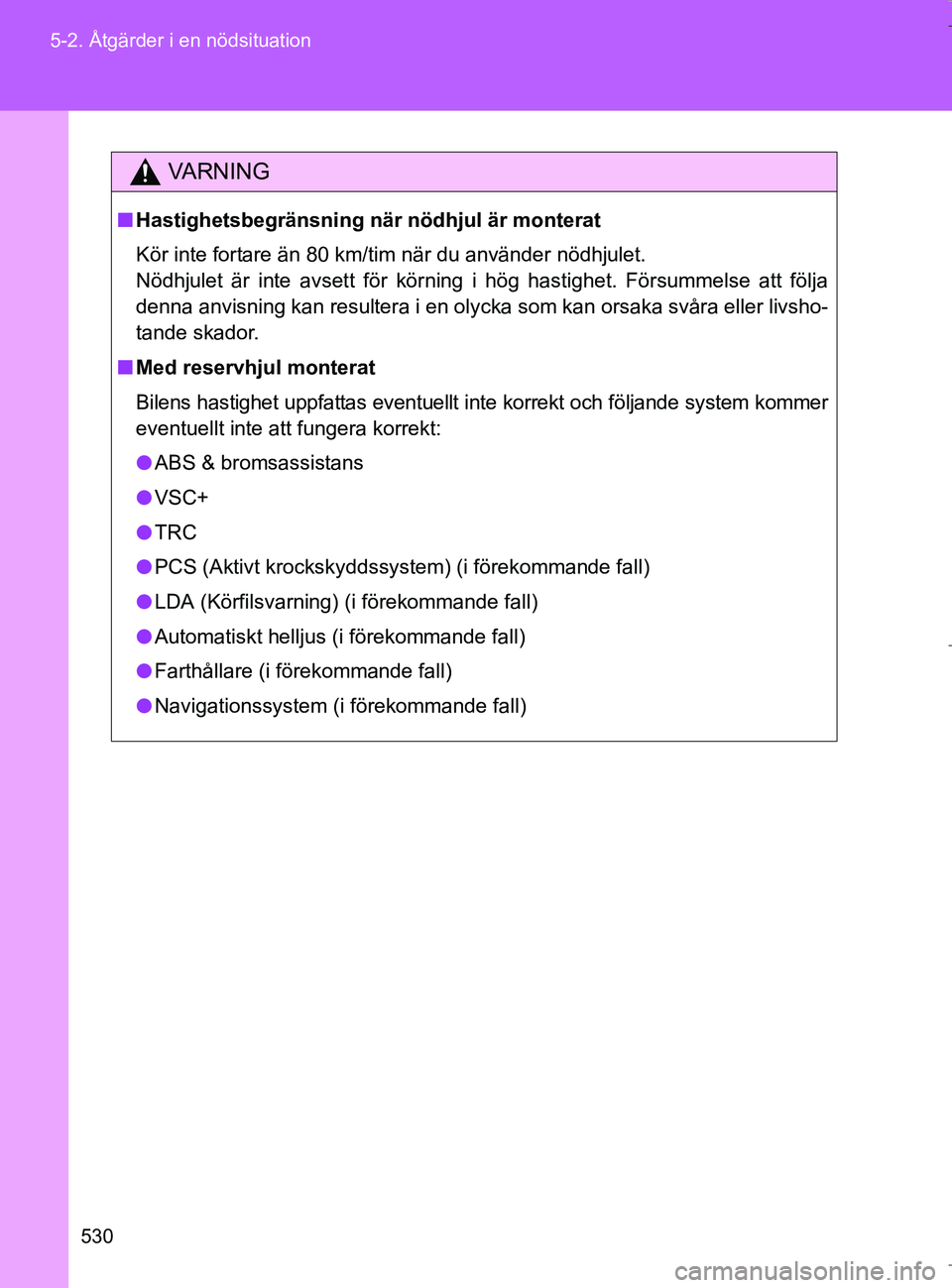

Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livsho-
tande skador.
n Med reservhjul monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kommer
eventuellt inte att fungera korrekt:
l ABS & bromsassistans
l VSC+
l TRC
l PCS (Aktivt krockskyddssystem) (i förekommande fall)
l LDA (Körfilsvarning) (i förekommande fall)
l Automatiskt helljus (i förekommande fall)
l Farthållare (i förekommande fall)
l Navigationssystem (i förekommande fall)
OM64517SE.book Page 530 Wednesday, December 7, 2016 4:10 PM
