6-1. Specifikationer
6
Specifikationer
OM64517SE

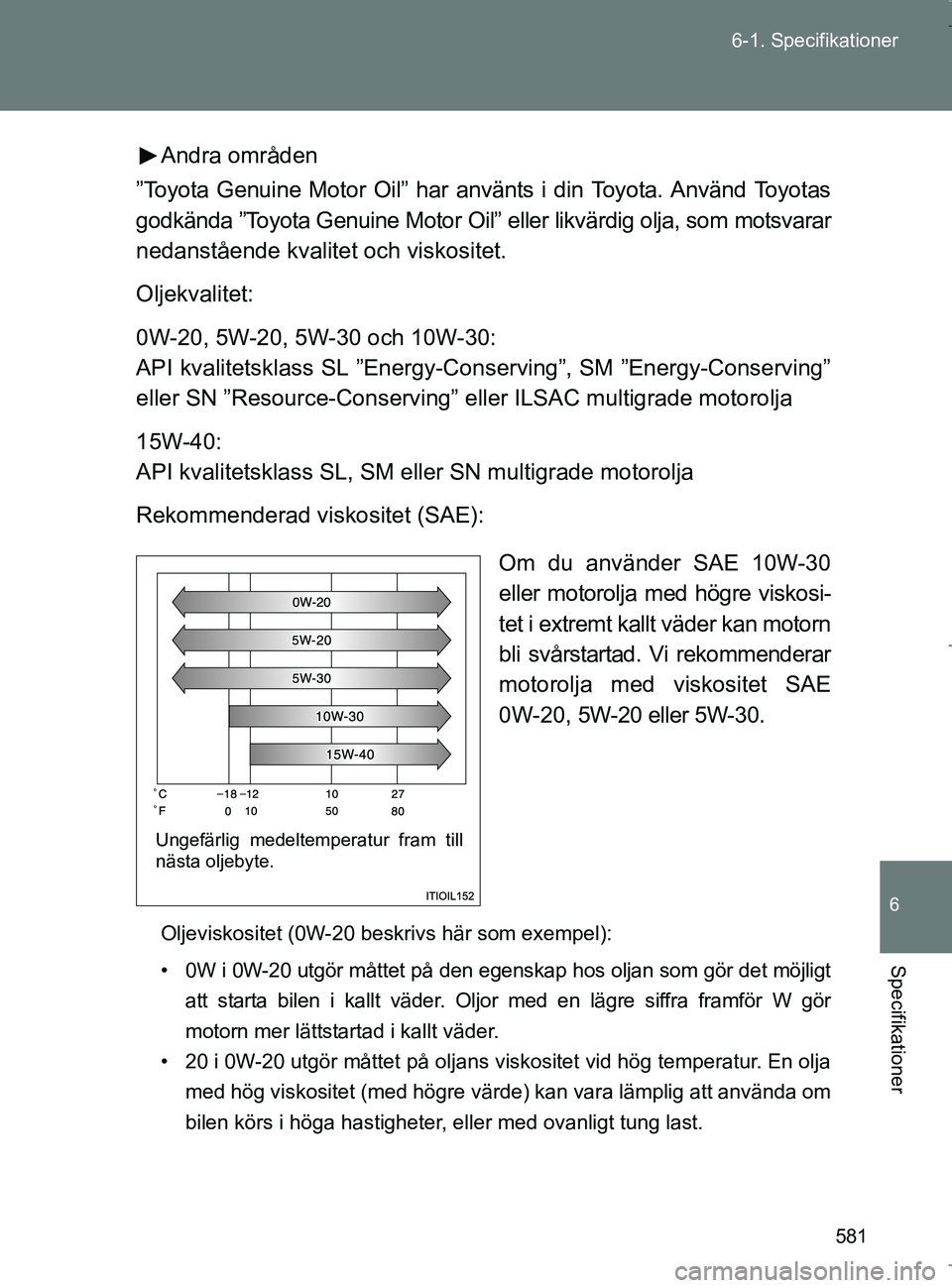

Andra områden
”Toyota Genuine Motor Oil” har använts i din Toyota. Använd Toyotas
godkända ”Toyota Genuine Motor Oil” eller likvärdig olja, som motsvarar
nedanstående kvalitet och viskositet.
Oljekvalitet:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Cons erving”, SM ”Energy-Conserving”
eller SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM el ler SN multigrade motorolja
Rekommenderad viskositet (SAE):
Om du använder SAE 10W-30
eller motorolja med högre viskosi-
tet i extremt kallt väder kan motorn
bli svårstartad. Vi rekommenderar
motorolja med viskositet SAE
0W-20, 5W-20 eller 5W-30.
Oljeviskositet (0W-20 beskrivs här som exempel):
• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det möjligtatt starta bilen i kallt väder. Oljor med en lägre siffra framför W gör
motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde) kan vara lämplig att använda om
bilen körs i höga hastigheter, eller med ovanligt tung last.
Ungefärlig medeltemperatur fram till
nästa oljebyte.
OM64517SE.book Page 581 Wednesday, December 7, 2016 4:10 PM

582
6-1. Specifikationer
OM64517SE

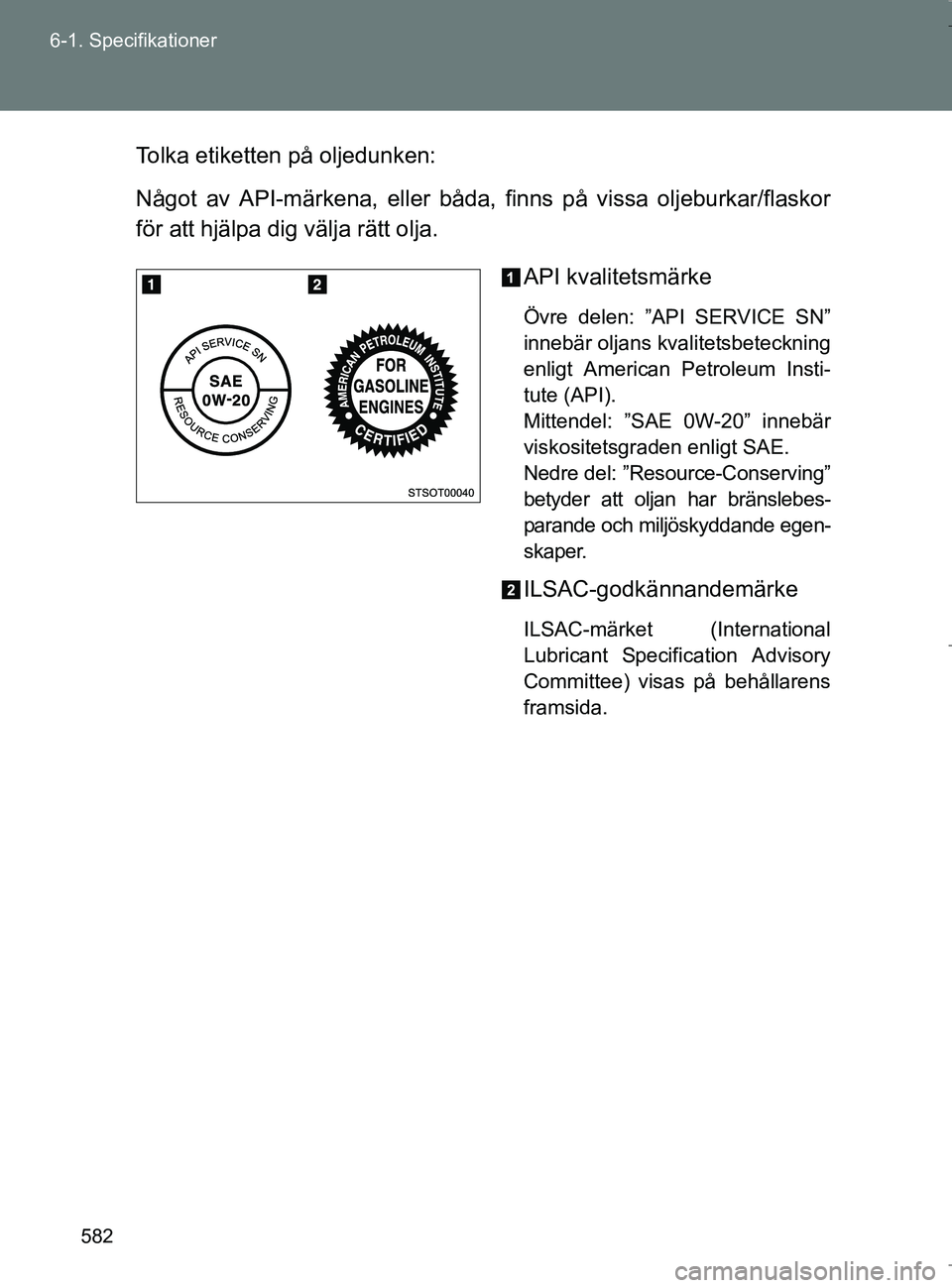

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteckning
enligt American Petroleum Insti-
tute (API).
Mittendel: ”SAE 0W-20” innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebes-
parande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
OM64517SE.book Page 582 Wednesday, December 7, 2016 4:10 PM

583
6-1. Specifikationer
6
Specifikationer
OM64517SE
Dieselmotor
*: Motoroljans kapacitet är en referenskvantitet att användas vid byte av motor-
olja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter, kontrollera
oljenivån på mätstickan.
Toyota rekommenderar ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines”. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer beträffande användning av annan godkänd
motorolja av motsvarande kvalitet.
Oljevolym
(Tömning och påfyllning –
referens
*)
Med filter 5,2 liter
OBSERVERA
nUndvika skada på motorn
l Användning av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” eller andra godkända
motoroljor kan orsaka skador på motorn.
l Om godkända motoroljor inte finns tillgängliga kan upp till 1 liter av följande
oljor användas: ACEA C3-oljor.
Bekräfta att viskositetsgraden är SAE 0W-40, 0W-30, 5W-40 eller 5W-30.
Andra viskositeter kan skada motorn.
OM64517SE.book Page 583 Wednesday, December 7, 2016 4:10 PM

584
6-1. Specifikationer
OM64517SE

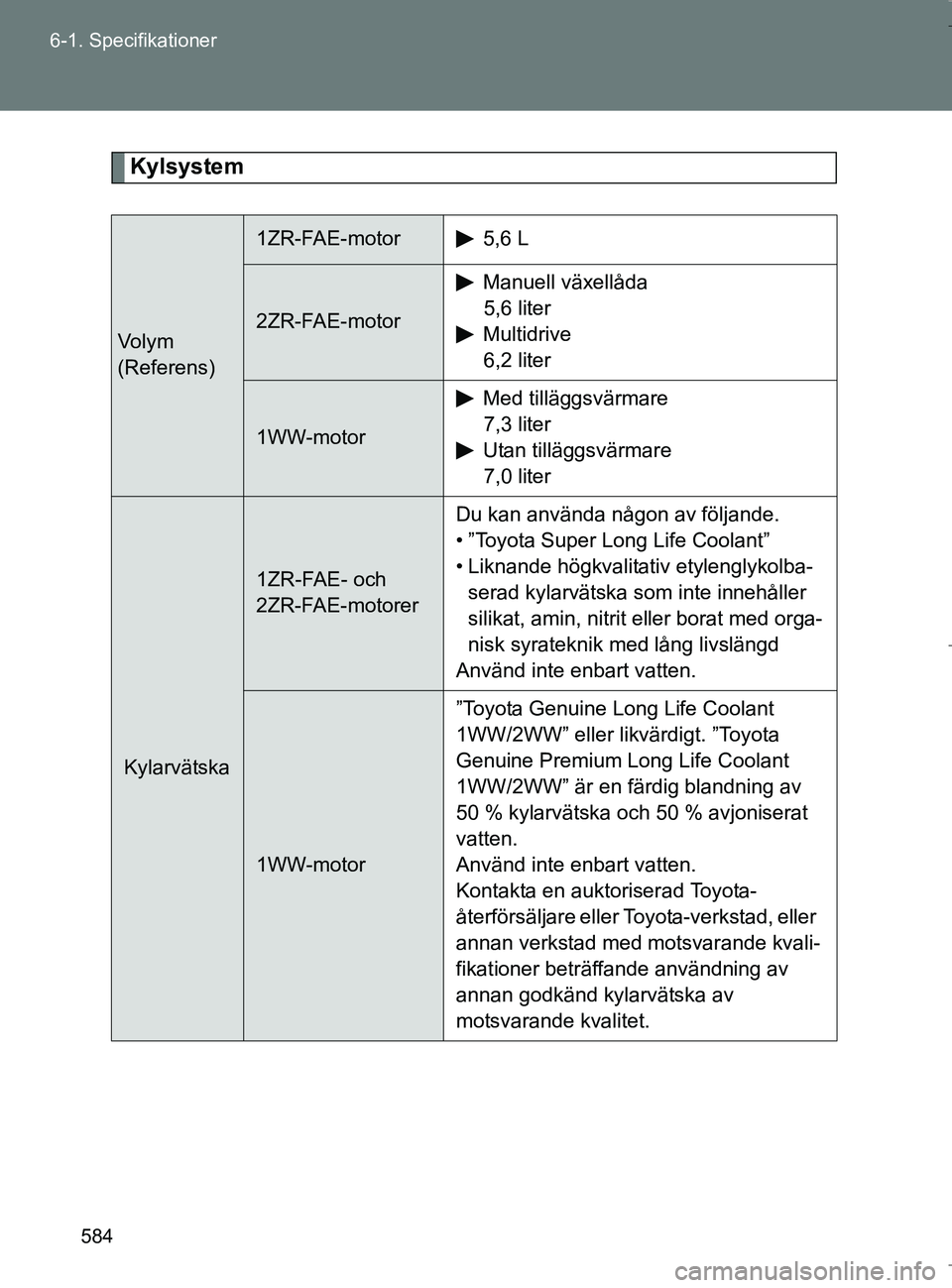

Kylsystem
Vo l y m
(Referens)
1ZR-FAE-motor5,6 L
2ZR-FAE-motor
Manuell växellåda
5,6 liter
Multidrive 6,2 liter
1WW-motor
Med tilläggsvärmare7,3 liter
Utan tilläggsvärmare 7,0 liter
Kylarvätska
1ZR-FAE- och
2ZR-FAE-motorer Du kan använda någon av följande.
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba-
serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med orga-
nisk syrateknik med lång livslängd
Använd inte enbart vatten.
1WW-motor ”Toyota Genuine Long Life Coolant
1WW/2WW” eller likvärdigt. ”Toyota
Genuine Premium Long Life Coolant
1WW/2WW” är en färdig blandning av
50 % kylarvätska och 50 % avjoniserat
vatten.
Använd inte enbart vatten.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer beträffande användning av
annan godkänd kylarvätska av
motsvarande kvalitet.
OM64517SE.book Page 584 Wednesday, December 7, 2016 4:10 PM

585
6-1. Specifikationer
6
Specifikationer
OM64517SE

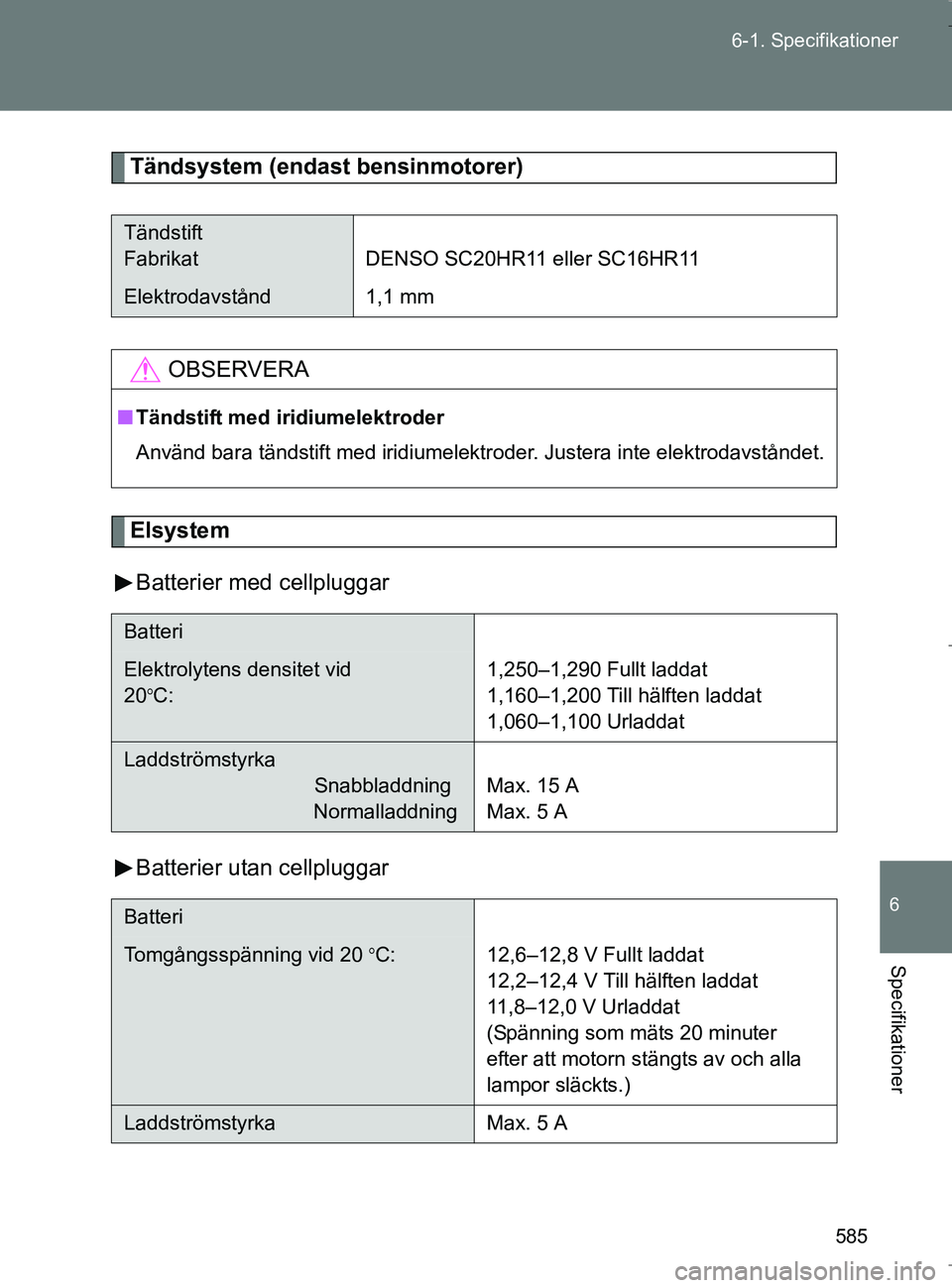

Tändsystem (endast bensinmotorer)
Elsystem
Batterier med cellpluggar
Batterier utan cellpluggar
Tändstift
Fabrikat DENSO SC20HR11 eller SC16HR11
Elektrodavstånd 1,1 mm
OBSERVERA
nTändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Batteri
Elektrolytens densitet vid
20
C: 1,250–1,290 Fullt laddat
1,160–1,200 Till hälften laddat
1,060–1,100 Urladdat
Laddströmstyrka
Snabbladdning
Normalladdning Max. 15 A
Max. 5 A
Batteri
Tomgångsspänning vid 20 C: 12,6–12,8 V Fullt laddat
12,2–12,4 V Till hälften laddat
11,8–12,0 V Urladdat
(Spänning som mäts 20 minuter
efter att motorn stängts av och alla
lampor släckts.)
Laddströmstyrka Max. 5 A
OM64517SE.book Page 585 Wednesday, December 7, 2016 4:10 PM

586
6-1. Specifikationer
OM64517SE

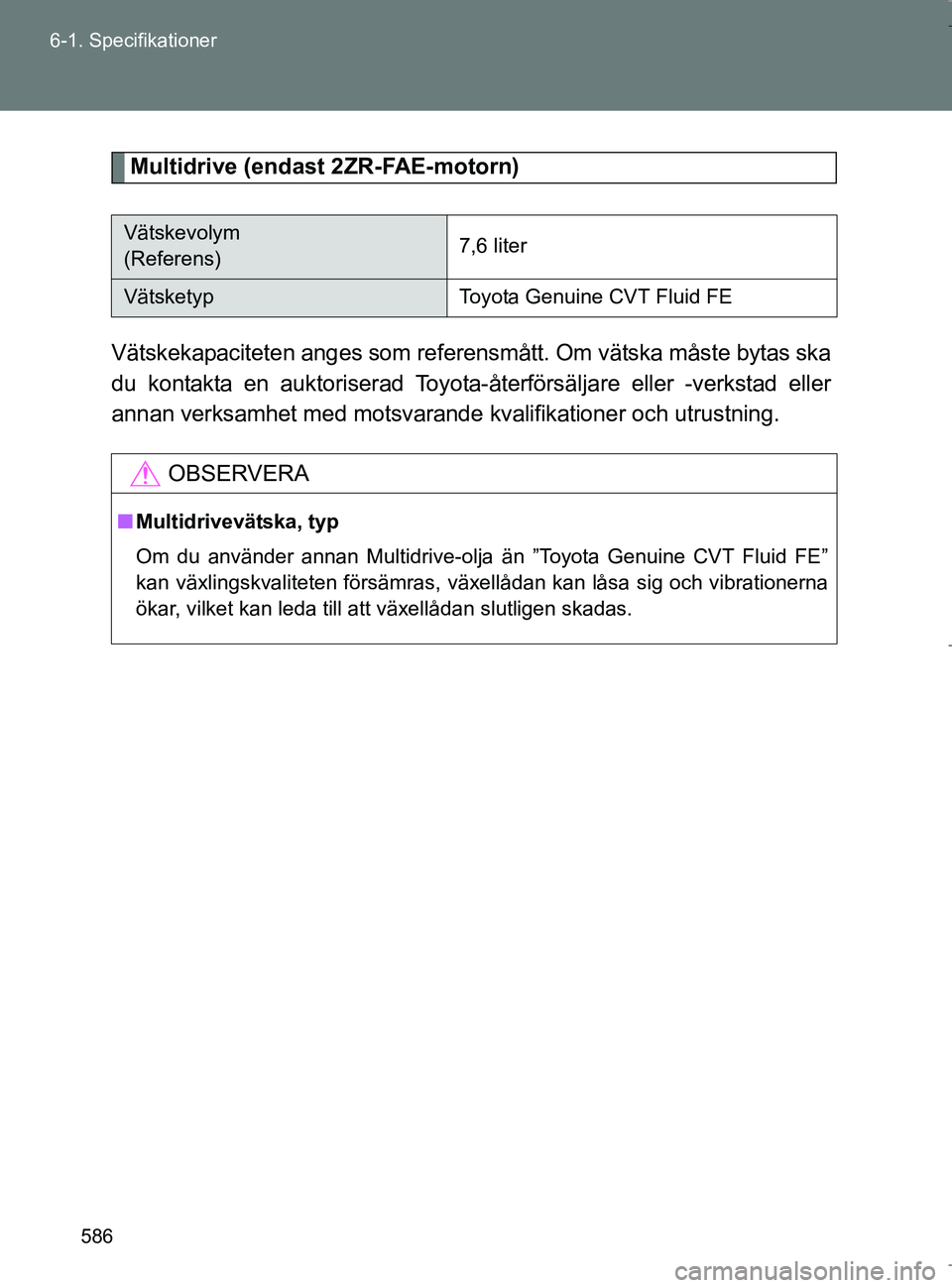

Multidrive (endast 2ZR-FAE-motorn)
Vätskekapaciteten anges som refer ensmått. Om vätska måste bytas ska
du kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
Vätskevolym
(Referens)7,6 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
n Multidrivevätska, typ
Om du använder annan Multidrive-olja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan slutligen skadas.
OM64517SE.book Page 586 Wednesday, December 7, 2016 4:10 PM

587
6-1. Specifikationer
6
Specifikationer
OM64517SE

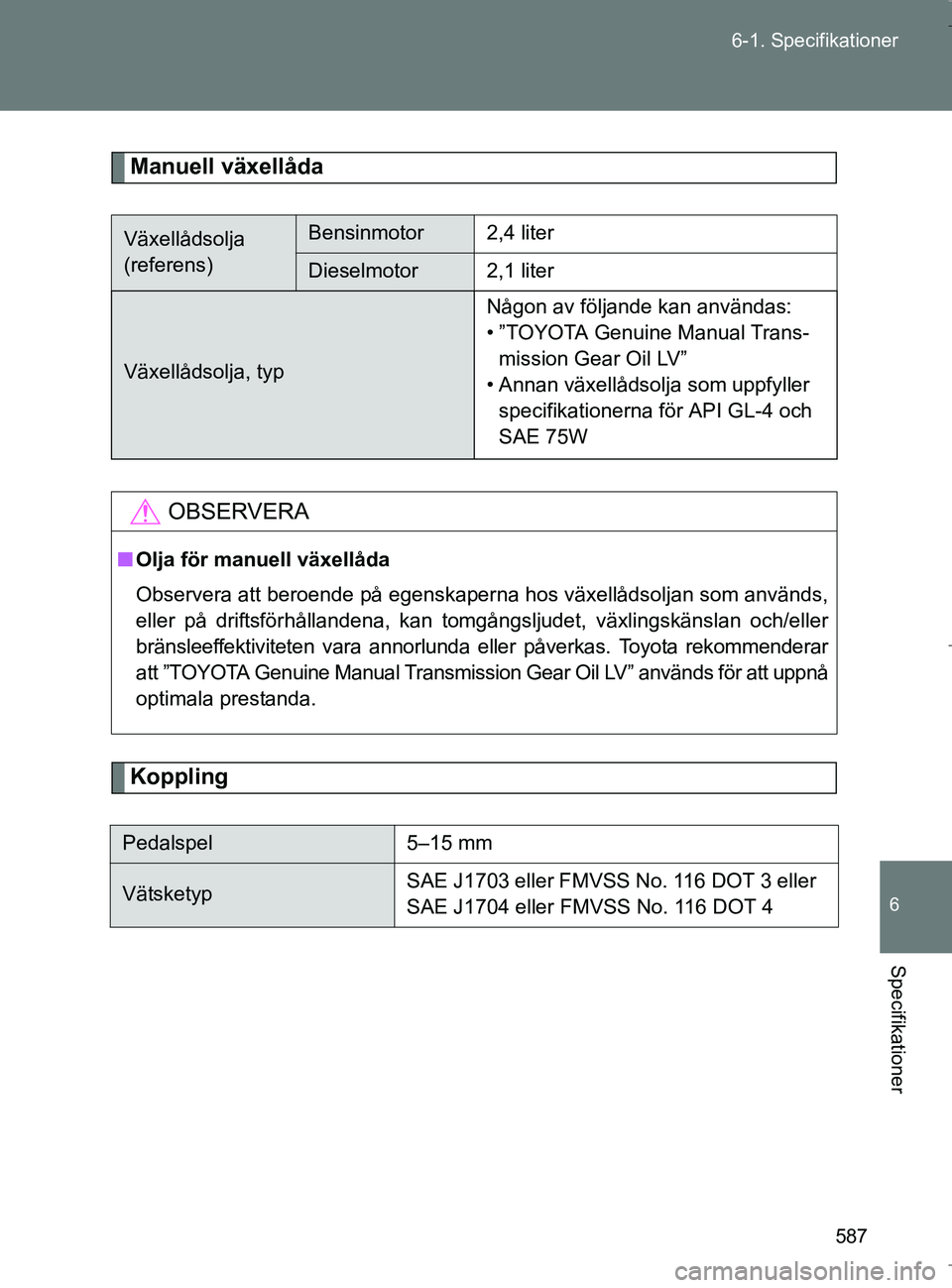

Manuell växellåda
Koppling
Växellådsolja
(referens)Bensinmotor2,4 liter
Dieselmotor2,1 liter
Växellådsolja, typ
Någon av följande kan användas:
• ”TOYOTA Genuine Manual Trans-
mission Gear Oil LV”
• Annan växellådsolja som uppfyller specifikationerna för API GL-4 och
SAE 75W
OBSERVERA
n Olja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommenderar
att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för att uppnå
optimala prestanda.
Pedalspel 5–15 mm
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
OM64517SE.book Page 587 Wednesday, December 7, 2016 4:10 PM

588
6-1. Specifikationer
OM64517SE

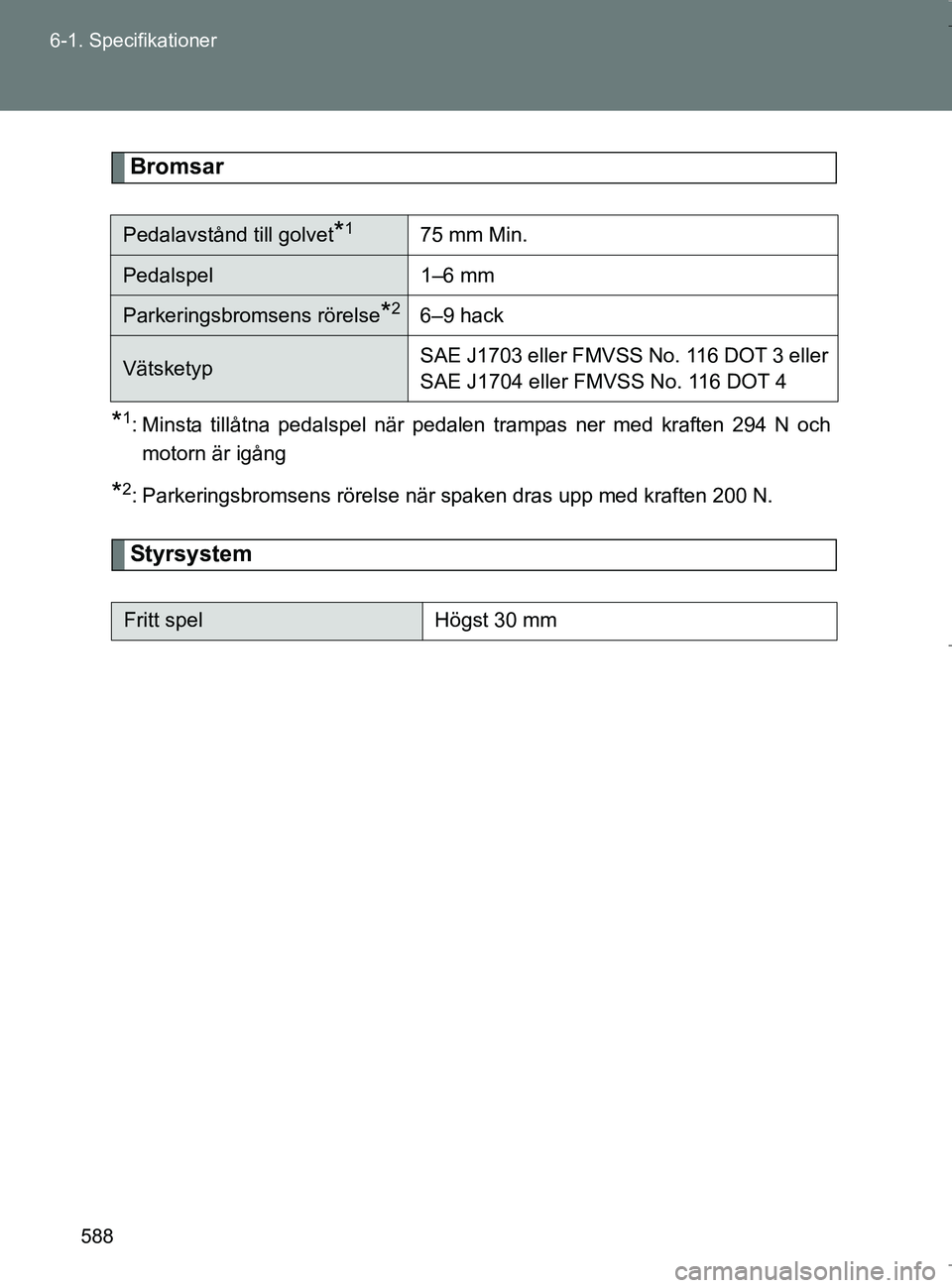

Bromsar
*1: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 294 N och
motorn är igång
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 200 N.
Styrsystem
Pedalavstånd till golvet*175 mm Min.
Pedalspel 1–6 mm
Parkeringsbromsens rörelse*26–9 hack
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
Fritt spelHögst 30 mm
OM64517SE.book Page 588 Wednesday, December 7, 2016 4:10 PM

589
6-1. Specifikationer
6
Specifikationer
OM64517SE

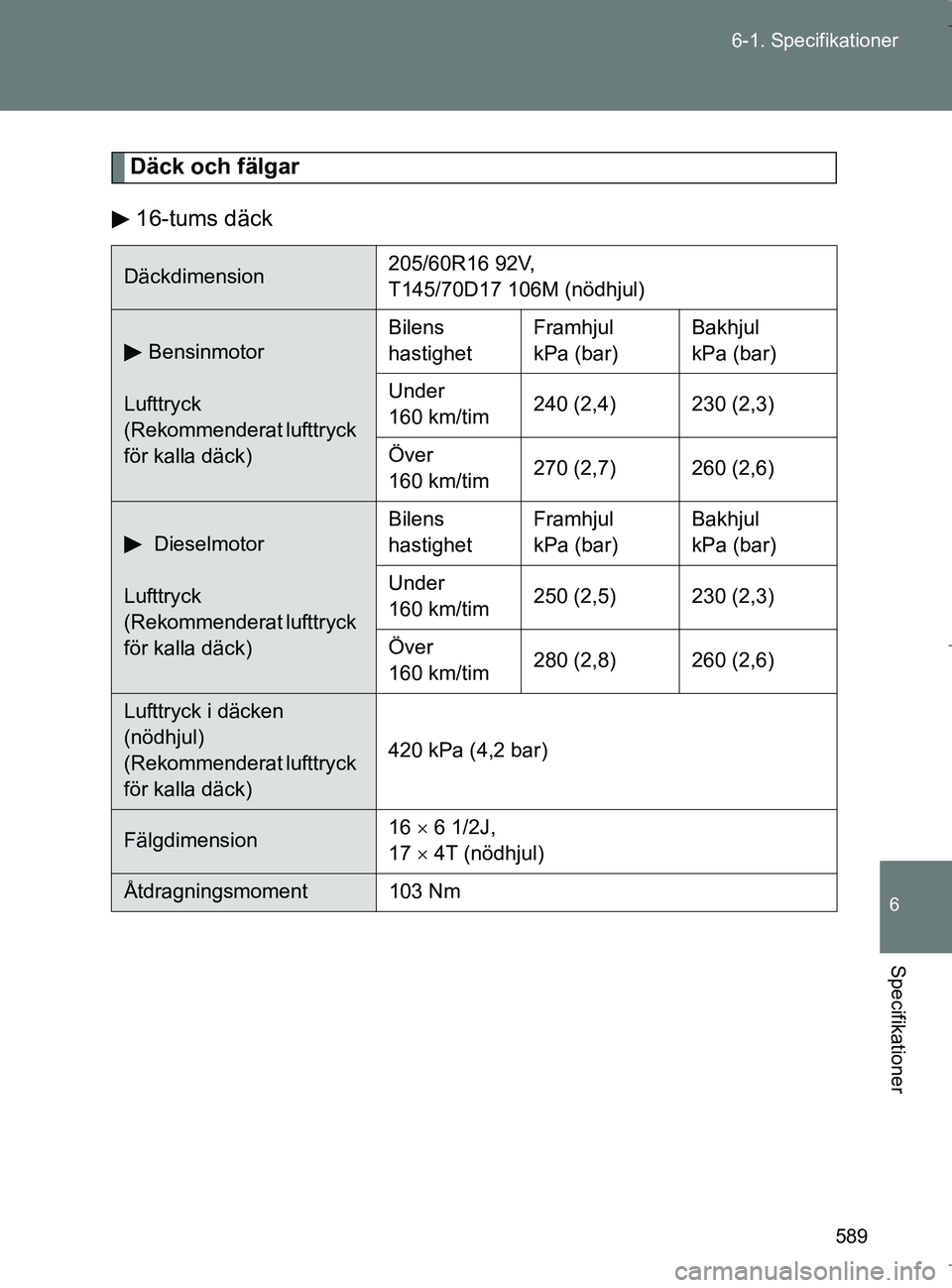

Däck och fälgar
16-tums däck
Däckdimension 205/60R16 92V,
T145/70D17 106M (nödhjul)
Bensinmotor
Lufttryck
(Rekommenderat lufttryck
för kalla däck) Bilens
hastighet
Framhjul
kPa (bar) Bakhjul
kPa (bar)
Under
160 km/tim 240 (2,4) 230 (2,3)
Över
160 km/tim 270 (2,7) 260 (2,6)
Dieselmotor
Lufttryck
(Rekommenderat lufttryck
för kalla däck) Bilens
hastighet
Framhjul
kPa (bar) Bakhjul
kPa (bar)
Under
160 km/tim 250 (2,5) 230 (2,3)
Över
160 km/tim 280 (2,8) 260 (2,6)
Lufttryck i däcken
(nödhjul)
(Rekommenderat lufttryck
för kalla däck) 420 kPa (4,2 bar)
Fälgdimension
16
 6 1/2J,
17  4T (nödhjul)
Åtdragningsmoment 103 Nm
OM64517SE.book Page 589 Wednesday, December 7, 2016 4:10 PM

590
6-1. Specifikationer
OM64517SE

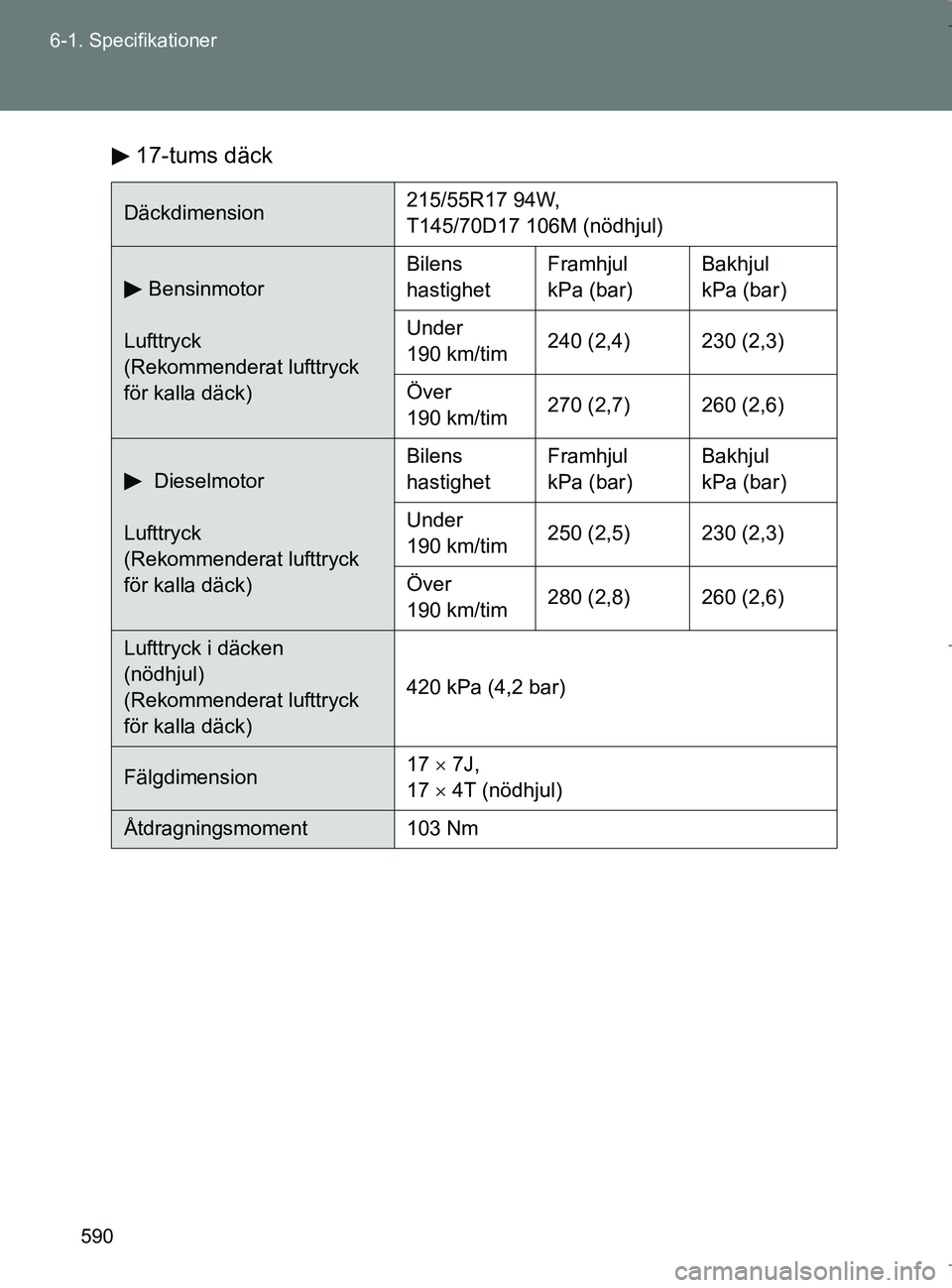

17-tums däck
Däckdimension
215/55R17 94W,
T145/70D17 106M (nödhjul)
Bensinmotor
Lufttryck
(Rekommenderat lufttryck
för kalla däck) Bilens
hastighet
Framhjul
kPa (bar) Bakhjul
kPa (bar)
Under
190 km/tim 240 (2,4) 230 (2,3)
Över
190 km/tim 270 (2,7) 260 (2,6)
Dieselmotor
Lufttryck
(Rekommenderat lufttryck
för kalla däck) Bilens
hastighet
Framhjul
kPa (bar) Bakhjul
kPa (bar)
Under
190 km/tim 250 (2,5) 230 (2,3)
Över
190 km/tim 280 (2,8) 260 (2,6)
Lufttryck i däcken
(nödhjul)
(Rekommenderat lufttryck
för kalla däck) 420 kPa (4,2 bar)
Fälgdimension
17 
7J,
17  4T (nödhjul)
Åtdragningsmoment 103 Nm
