TOYOTA VERSO 2017 Omistajan Käsikirja (in Finnish)

451
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

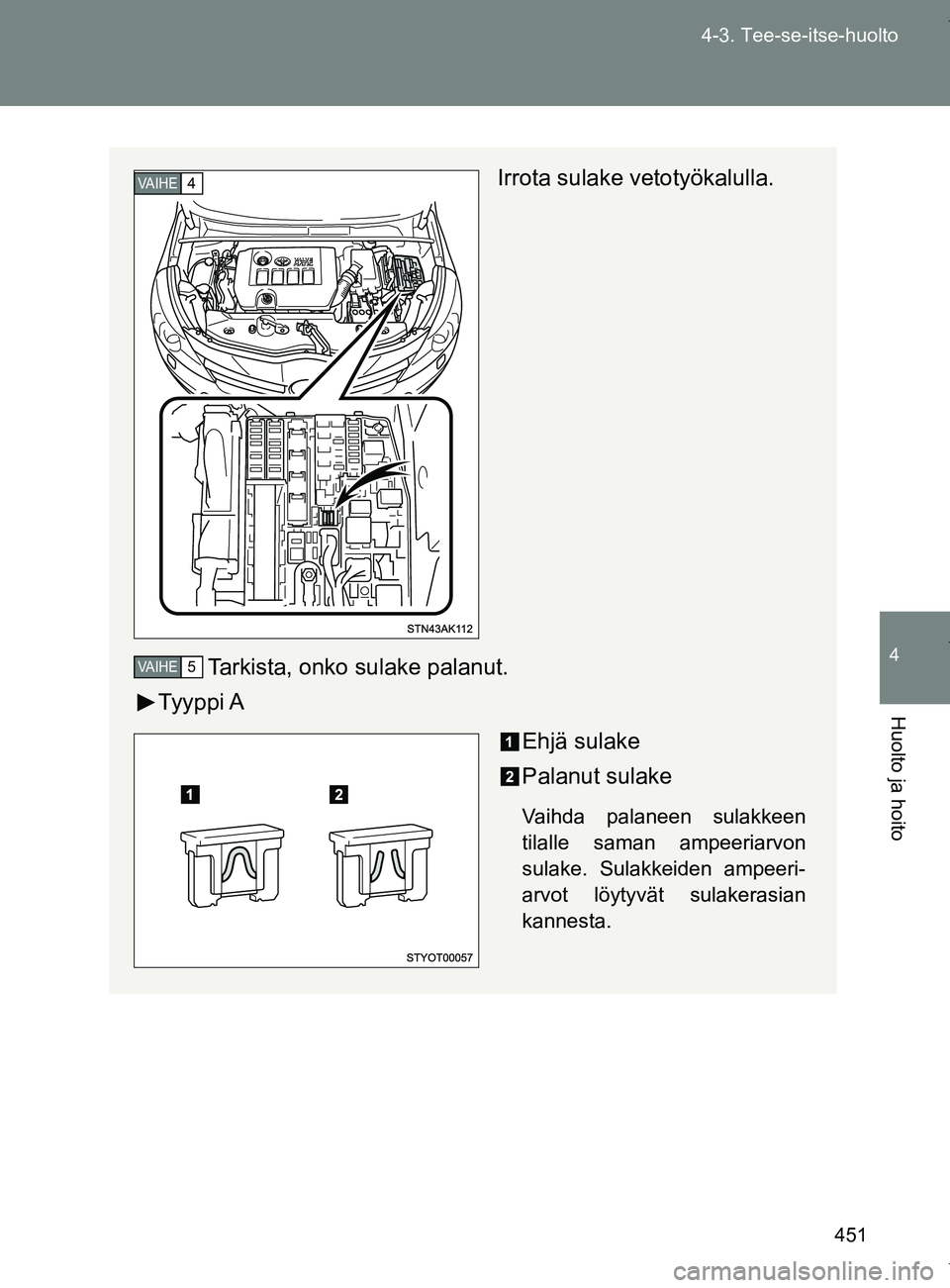

Irrota sulake vetotyökalulla.
Tarkista, onko sulake palanut.
Ty y p p i A
Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen
tilalle saman ampeeriarvon
sulake. Sulakkeiden ampeeri-
arvot löytyvät sulakerasian
kannesta.
VAIHE4
VAIHE5
OM64517FI.book Page 451 Monday, January 2, 2017 6:19 PM

452
4-3. Tee-se-itse-huolto
OM64517FI

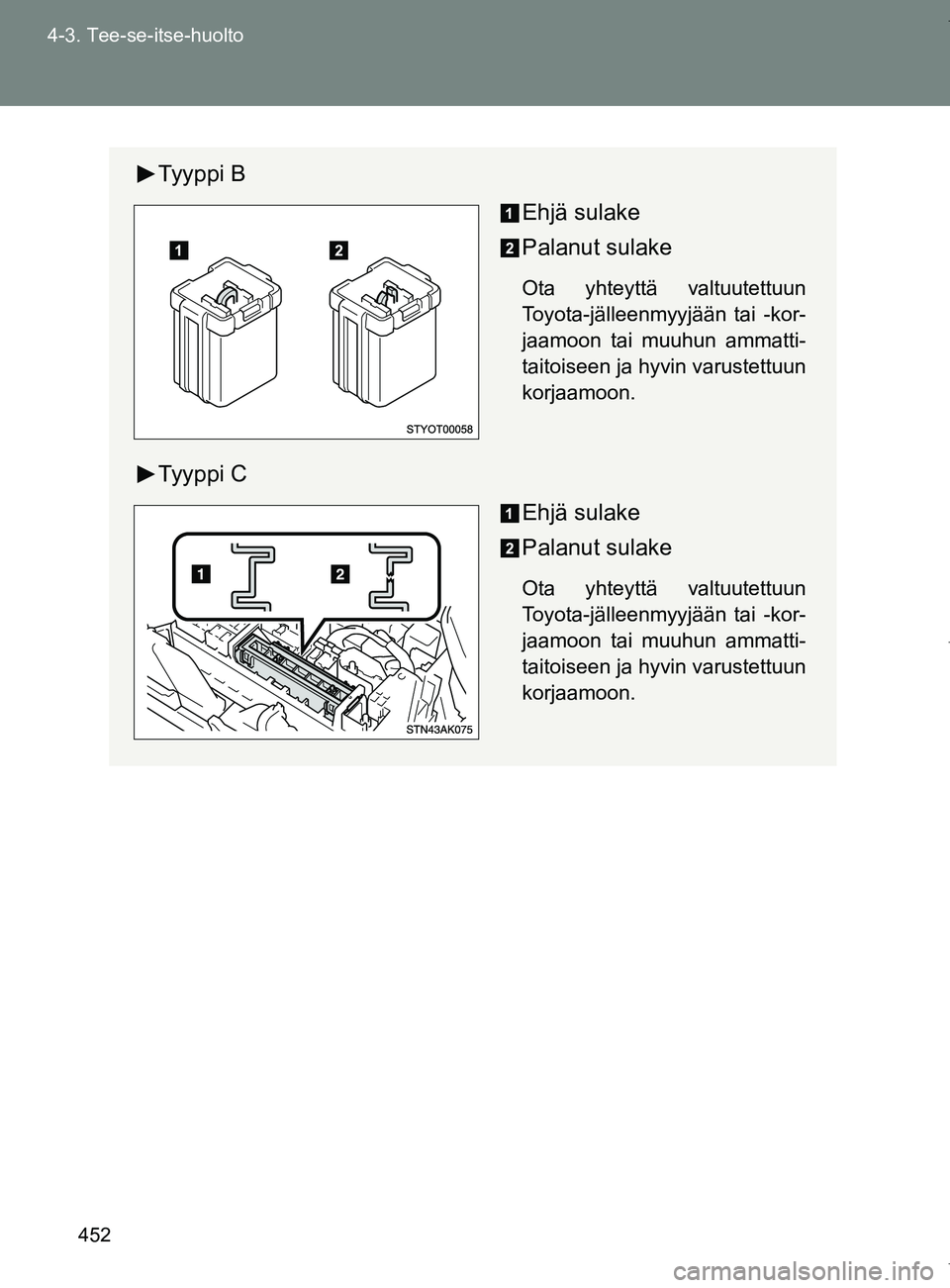

Ty y p p i B
Ehjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
Ty y p p i CEhjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
OM64517FI.book Page 452 Monday, January 2, 2017 6:19 PM

453
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

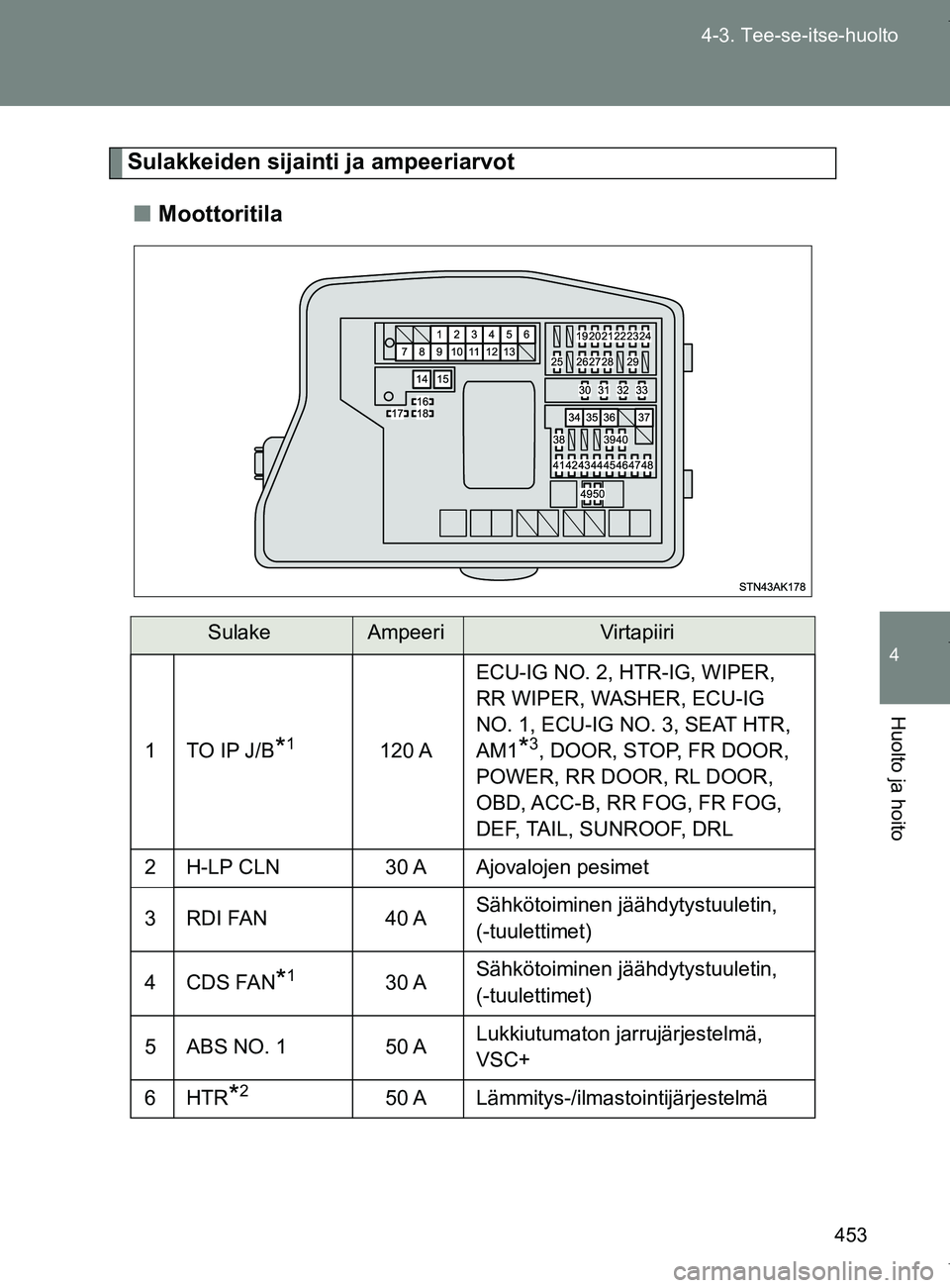

Sulakkeiden sijainti ja ampeeriarvot
â–  Moottoritila
SulakeAmpeeriVirtapiiri
1TO IP J/B*1120 A ECU-IG NO. 2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO. 1, ECU-IG NO. 3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Ajovalojen pesimet
3RDI FAN40 A Sähkötoiminen jäähdytystuuletin,
(-tuulettimet)
4CDS FAN*130 ASähkötoiminen jäähdytystuuletin,
(-tuulettimet)
5 ABS NO. 1 50 A Lukkiutumaton jarrujärjestelmä,
VSC+
6 HTR
*250 A Lämmitys-/ilmastointijärjestelmä
OM64517FI.book Page 453 Monday, January 2, 2017 6:19 PM

454
4-3. Tee-se-itse-huolto
OM64517FI

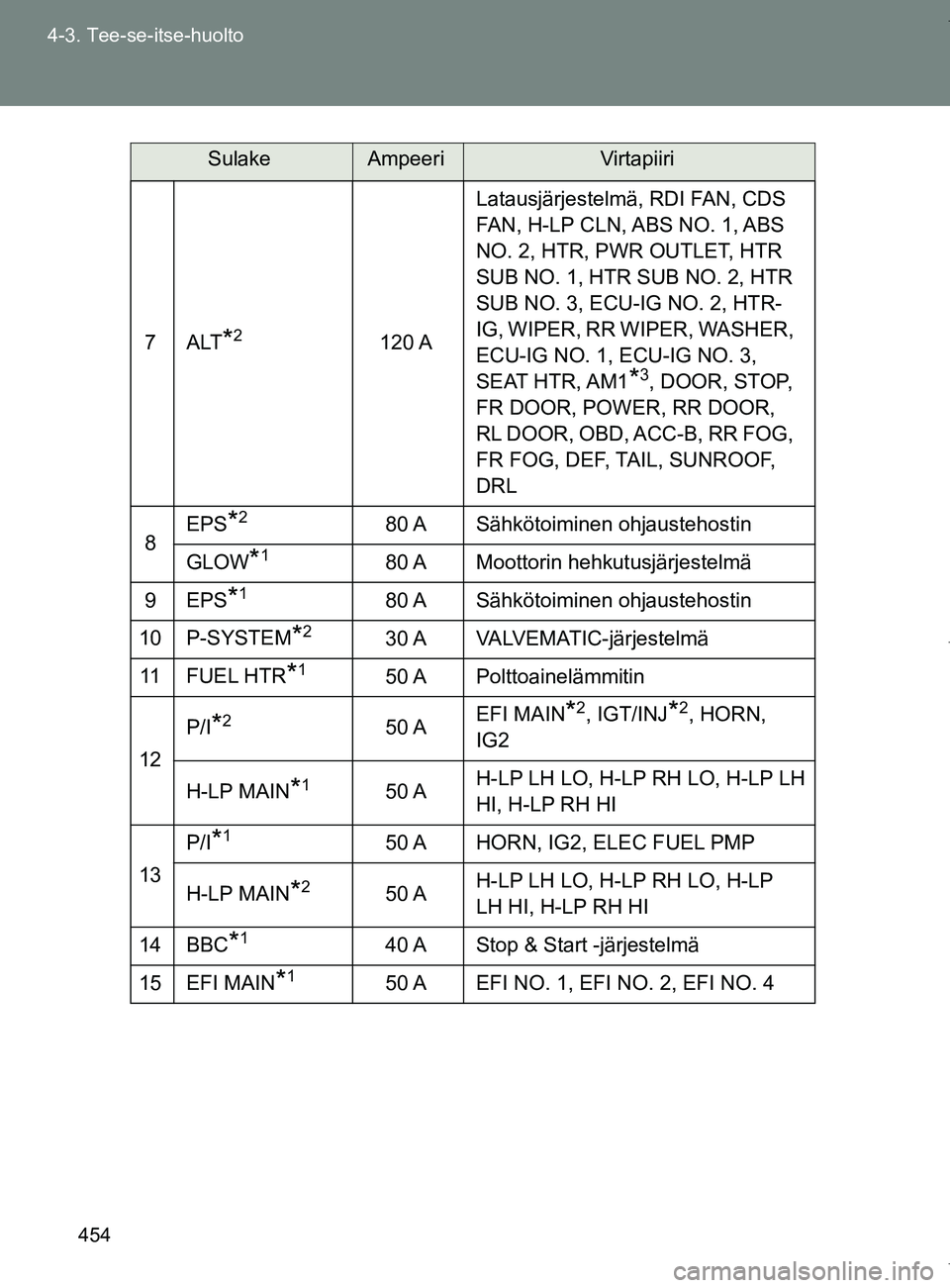

7 A LT*2120 A
Latausjärjestelmä, RDI FAN, CDS
FAN, H-LP CLN, ABS NO. 1, ABS
NO. 2, HTR, PWR OUTLET, HTR
SUB NO. 1, HTR SUB NO. 2, HTR
SUB NO. 3, ECU-IG NO. 2, HTR-
IG, WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, ECU-IG NO. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Sähkötoiminen ohjaustehostin
GLOW
*180 A Moottorin hehkutusjärjestelmä
9 EPS
*180 A Sähkötoiminen ohjaustehostin
10 P-SYSTEM
*230 A VALVEMATIC-järjestelmä
11 FUEL HTR
*150 A Polttoainelämmitin
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start -järjestelmä
15 EFI MAIN
*150 A EFI NO. 1, EFI NO. 2, EFI NO. 4
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 454 Monday, January 2, 2017 6:19 PM

455
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

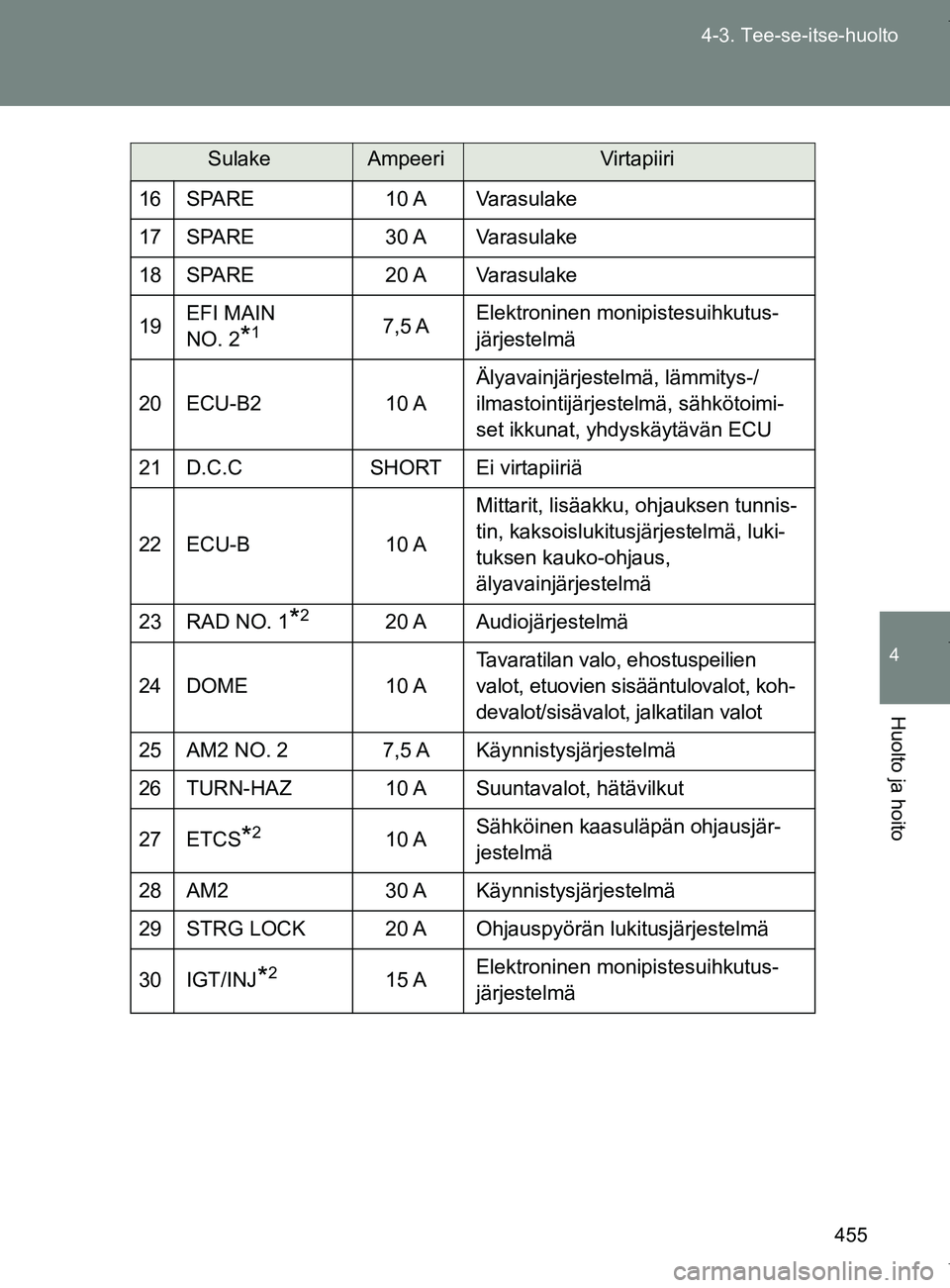

16 SPARE
10 A Varasulake
17 SPARE 30 A Varasulake
18 SPARE 20 A Varasulake
19 EFI MAIN
NO. 2
*17,5 A Elektroninen monipistesuihkutus-
järjestelmä
20 ECU-B2 10 AÄlyavainjärjestelmä, lämmitys-/
ilmastointijärjestelmä, sähkötoimi-
set ikkunat, yhdyskäytävän ECU
21 D.C.C SHORT Ei virtapiiriä
22 ECU-B 10 AMittarit, lisäakku, ohjauksen tunnis-
tin, kaksoislukitusjärjestelmä, luki-
tuksen kauko-ohjaus,
älyavainjärjestelmä
23 RAD NO. 1
*220 A Audiojärjestelmä
24 DOME 10 ATavaratilan valo, ehostuspeilien
valot, etuovien sisääntulovalot, koh-
devalot/sisävalot, jalkatilan valot
25 AM2 NO. 2 7,5 A Käynnistysjärjestelmä
26 TURN-HAZ 10 A Suuntavalot, hätävilkut
27 ETCS
*210 A Sähköinen kaasuläpän ohjausjär-
jestelmä
28 AM2 30 A Käynnistysjärjestelmä
29 STRG LOCK 20 A Ohjauspyörän lukitusjärjestelmä
30 IGT/INJ
*215 A Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 455 Monday, January 2, 2017 6:19 PM

456
4-3. Tee-se-itse-huolto
OM64517FI

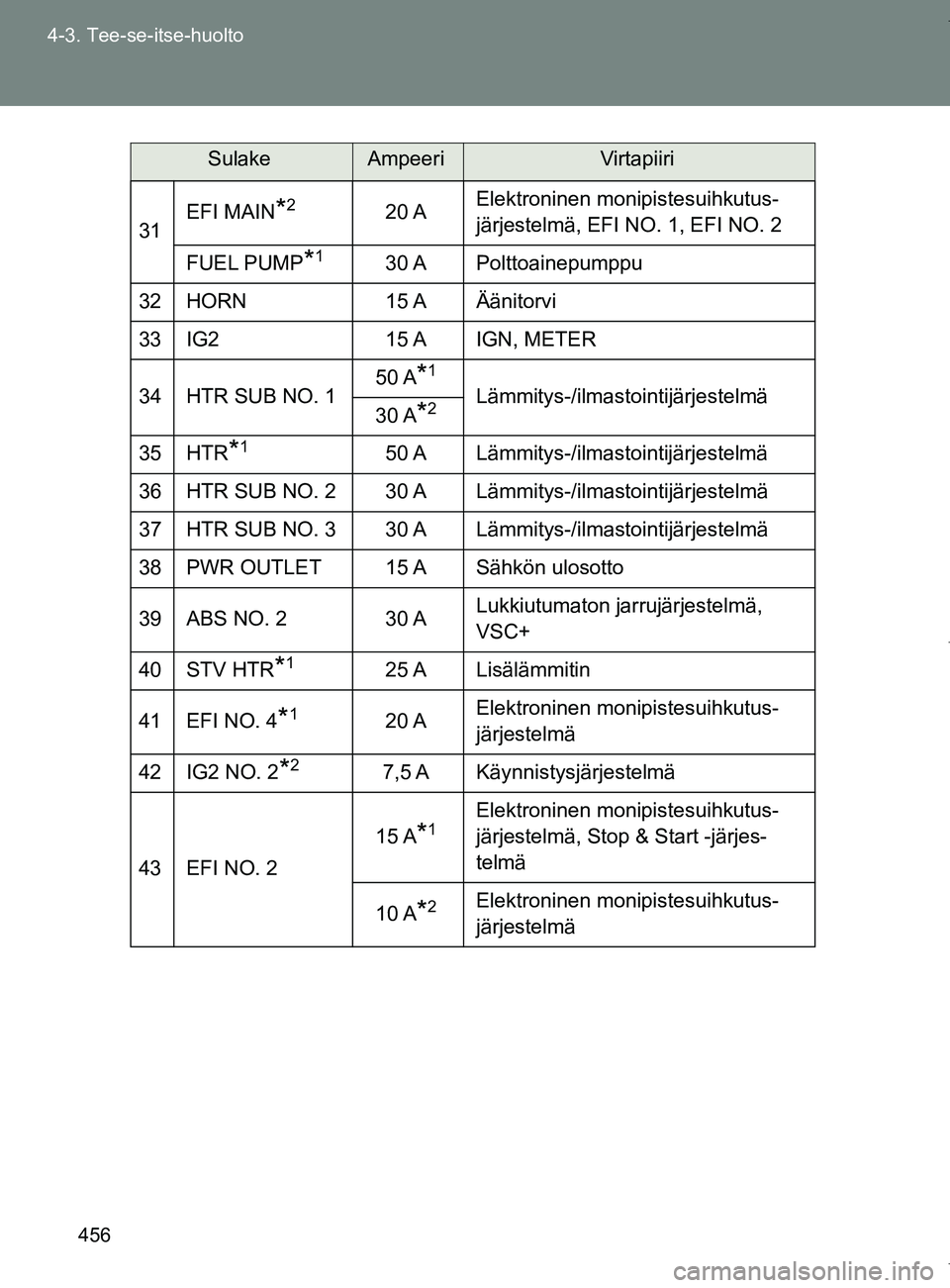

31
EFI MAIN*220 A
Elektroninen monipistesuihkutus-
järjestelmä, EFI NO. 1, EFI NO. 2
FUEL PUMP
*130 A Polttoainepumppu
32 HORN 15 A Äänitorvi
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Lämmitys-/ilmastointijärjestelmä
30 A*2
35 HTR*150 A Lämmitys-/ilmastointijärjestelmä
36 HTR SUB NO. 2 30 A Lämmitys-/ilmastointijärjestelmä
37 HTR SUB NO. 3 30 A Lämmitys-/ilmastointijärjestelmä
38PWR OUTLET15 ASähkön ulosotto
39 ABS NO. 2 30 A Lukkiutumaton jarrujärjestelmä,
VSC+
40 STV HTR
*125 A Lisälämmitin
41 EFI NO. 4
*120 A Elektroninen monipistesuihkutus-
järjestelmä
42 IG2 NO. 2
*27,5 A Käynnistysjärjestelmä
43 EFI NO. 2 15 A
*1Elektroninen monipistesuihkutus-
järjestelmä, Stop & Start -järjes-
telmä
10 A
*2Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 456 Monday, January 2, 2017 6:19 PM

457
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

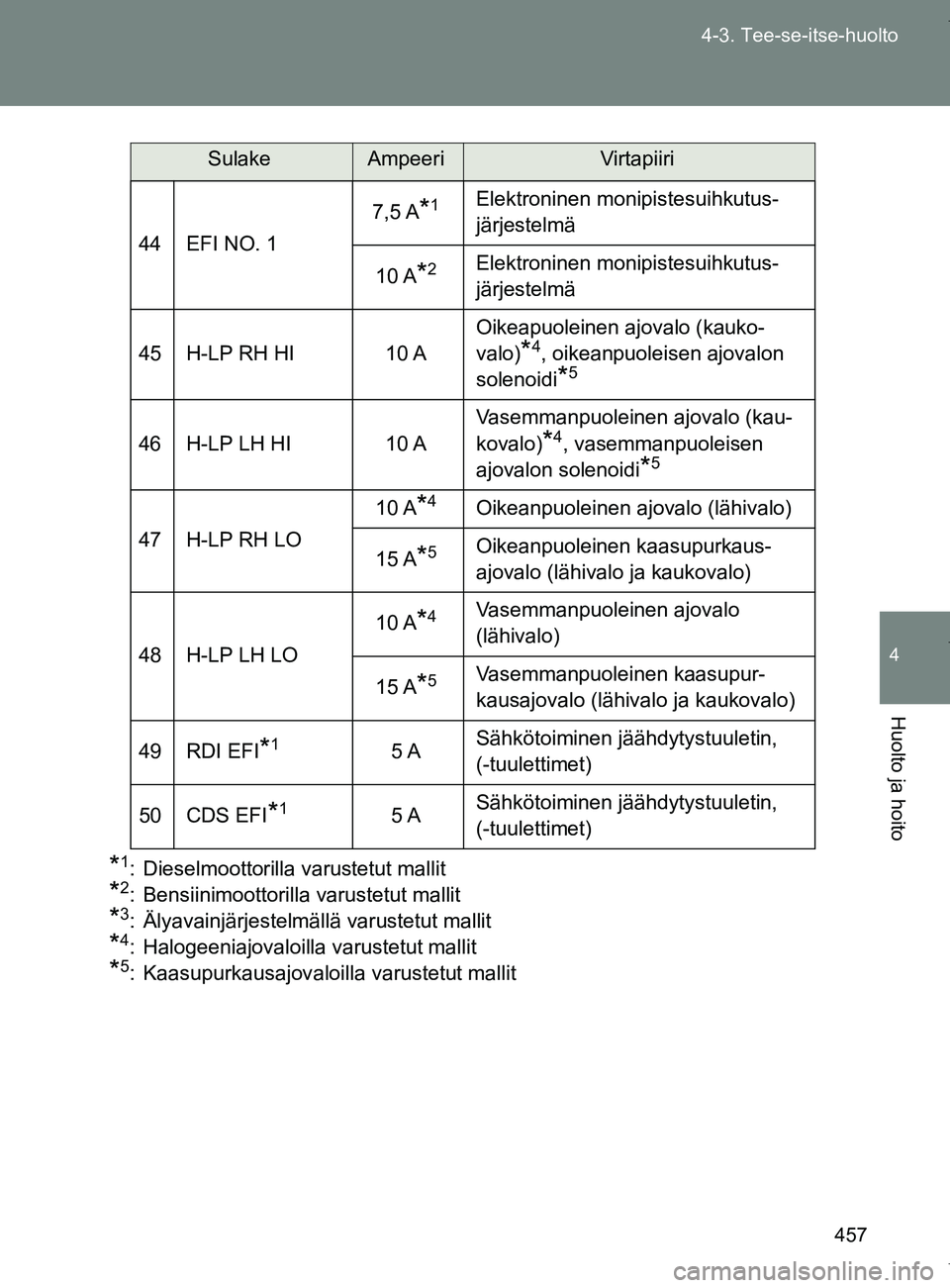

*1: Dieselmoottorilla varustetut mallit
*2: Bensiinimoottorilla varustetut mallit
*3: Älyavainjärjestelmällä varustetut mallit
*4: Halogeeniajovaloilla varustetut mallit
*5: Kaasupurkausajovaloilla varustetut mallit
44 EFI NO. 1
7,5 A
*1Elektroninen monipistesuihkutus-
järjestelmä
10 A*2Elektroninen monipistesuihkutus-
järjestelmä
45 H-LP RH HI 10 A Oikeapuoleinen ajovalo (kauko-
valo)
*4, oikeanpuoleisen ajovalon
solenoidi
*5
46 H-LP LH HI 10 A Vasemmanpuoleinen ajovalo (kau-
kovalo)*4, vasemmanpuoleisen
ajovalon solenoidi
*5
47 H-LP RH LO 10 A
*4Oikeanpuoleinen ajovalo (lähivalo)
15 A
*5Oikeanpuoleinen kaasupurkaus-
ajovalo (lähivalo ja kaukovalo)
48 H-LP LH LO 10 A
*4Vasemmanpuoleinen ajovalo
(lähivalo)
15 A
*5Vasemmanpuoleinen kaasupur-
kausajovalo (lähivalo ja kaukovalo)
49 RDI EFI
*15 A Sähkötoiminen jäähdytystuuletin,
(-tuulettimet)
50 CDS EFI
*15 A Sähkötoiminen jäähdytystuuletin,
(-tuulettimet)
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 457 Monday, January 2, 2017 6:19 PM

458
4-3. Tee-se-itse-huolto
OM64517FI
â–

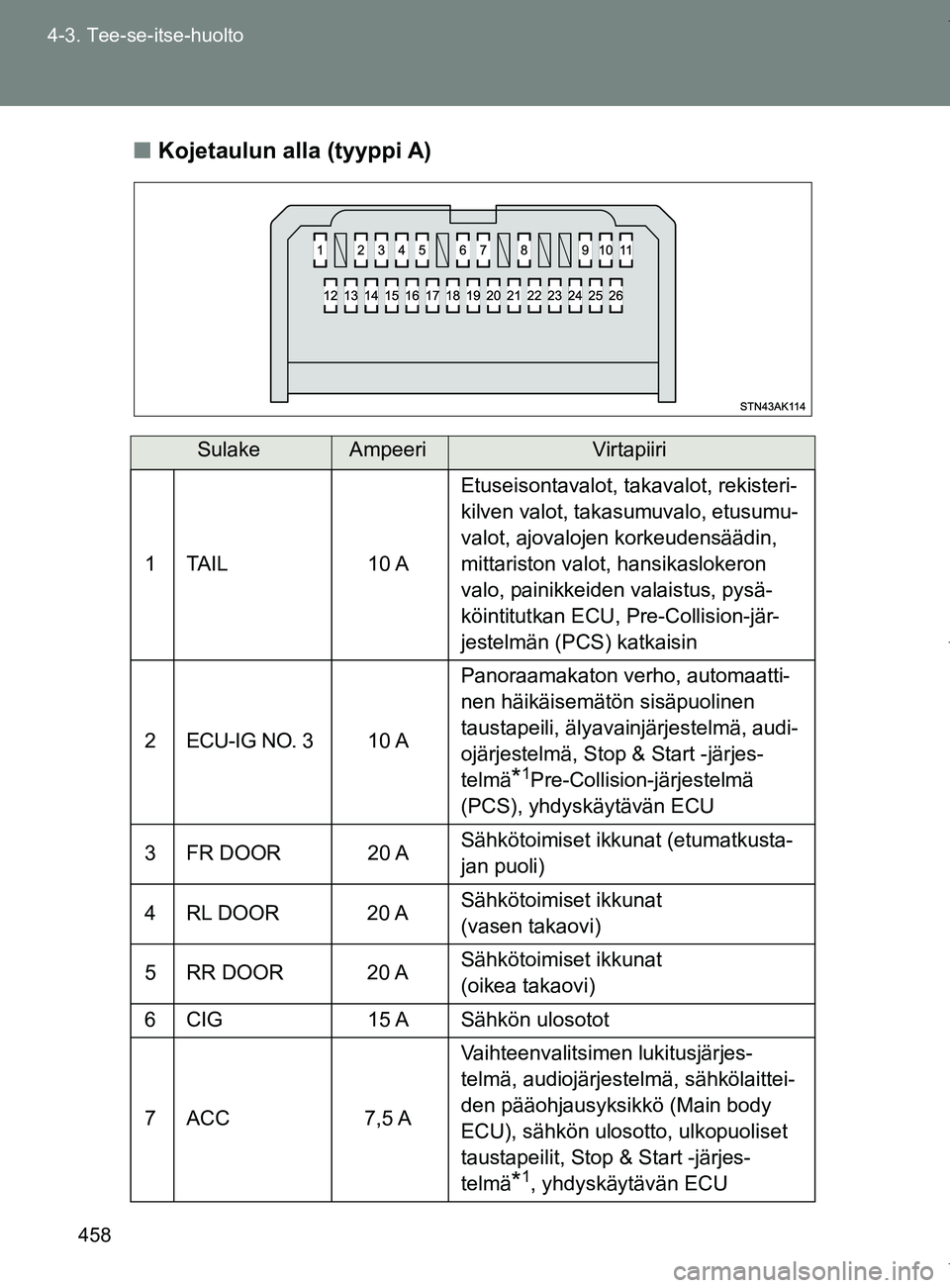

Kojetaulun alla (tyyppi A)
SulakeAmpeeriVirtapiiri
1 TAIL 10 AEtuseisontavalot, takavalot, rekisteri-
kilven valot, takasumuvalo, etusumu-
valot, ajovalojen korkeudensäädin,
mittariston valot, hansikaslokeron
valo, painikkeiden valaistus, pysä-
köintitutkan ECU, Pre-Collision-jär-
jestelmän (PCS) katkaisin
2 ECU-IG NO. 3 10 A Panoraamakaton verho, automaatti-
nen häikäisemätön sisäpuolinen
taustapeili, älyavainjärjestelmä, audi-
ojärjestelmä, Stop & Start -järjes-
telmä
*1Pre-Collision-järjestelmä
(PCS), yhdyskäytävän ECU
3 FR DOOR 20 A Sähkötoimiset ikkunat (etumatkusta-
jan puoli)
4 RL DOOR 20 A Sähkötoimiset ikkunat
(vasen takaovi)
5 RR DOOR 20 A Sähkötoimiset ikkunat
(oikea takaovi)
6 CIG 15 A Sähkön ulosotot
7 ACC 7,5 AVaihteenvalitsimen lukitusjärjes-
telmä, audiojärjestelmä, sähkölaittei-
den pääohjausyksikkö (Main body
ECU), sähkön ulosotto, ulkopuoliset
taustapeilit, Stop & Start -järjes-
telmä
*1, yhdyskäytävän ECU
OM64517FI.book Page 458 Monday, January 2, 2017 6:19 PM

459
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI

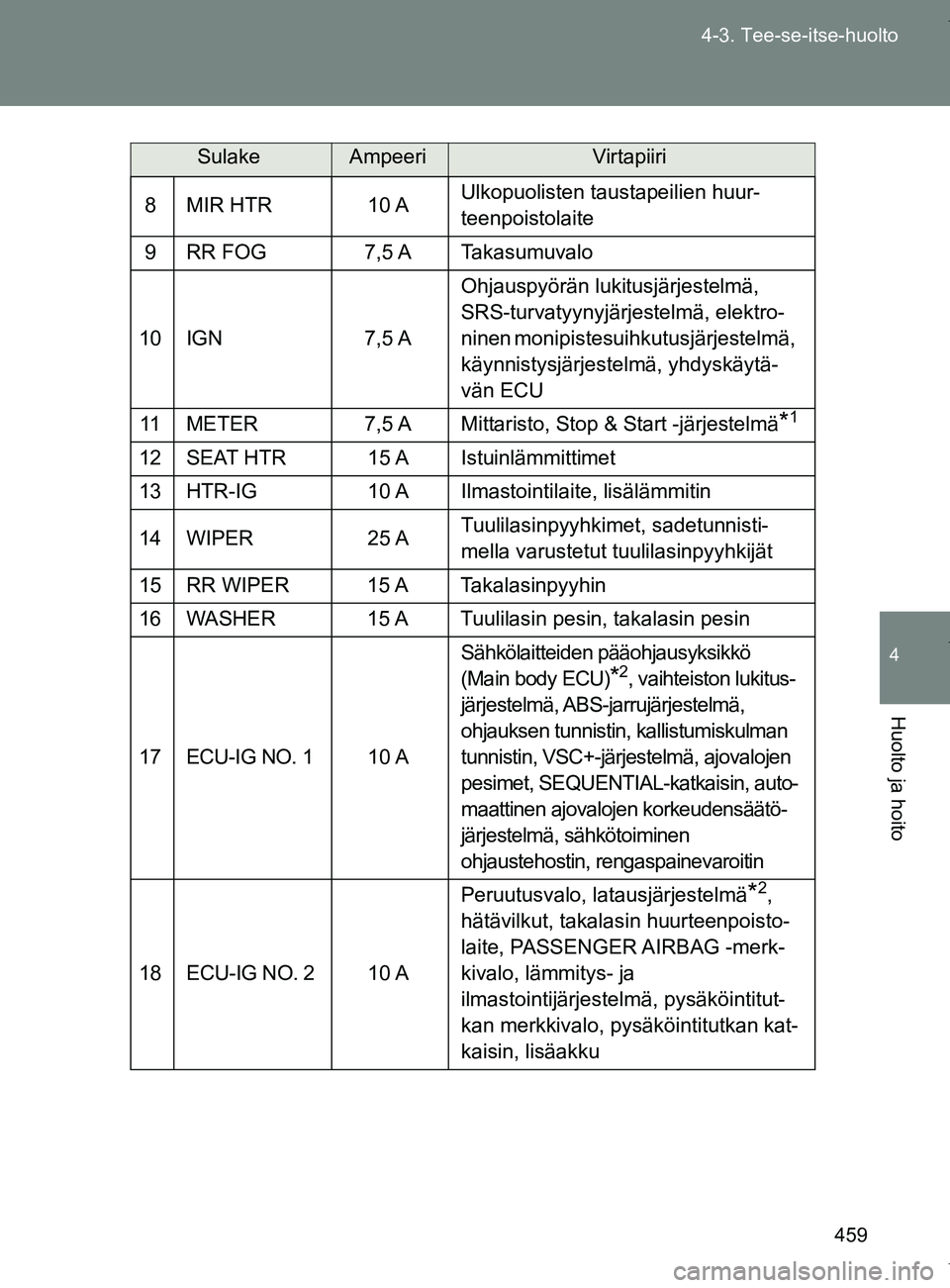

8 MIR HTR 10 A
Ulkopuolisten taustapeilien huur-
teenpoistolaite
9 RR FOG 7,5 A Takasumuvalo
10 IGN 7,5 AOhjauspyörän lukitusjärjestelmä,
SRS-turvatyynyjärjestelmä, elektro-
ninen monipistesuihkutusjärjestelmä,
käynnistysjärjestelmä, yhdyskäytä-
vän ECU
11 METER 7,5 A Mittaristo, Stop & Start -järjestelmä
*1
12 SEAT HTR 15 A Istuinlämmittimet
13 HTR-IG 10 A Ilmastointilaite, lisälämmitin
14 WIPER 25 ATuulilasinpyyhkimet, sadetunnisti-
mella varustetut tuulilasinpyyhkijät
15 RR WIPER 15 A Takalasinpyyhin
16 WASHER 15 A Tuulilasin pesin, takalasin pesin
17 ECU-IG NO. 1 10 A Sähkölaitteiden pääohjausyksikkö
(Main body ECU)
*2, vaihteiston lukitus-
järjestelmä, ABS-jarrujärjestelmä,
ohjauksen tunnistin, kallistumiskulman
tunnistin, VSC+-järjestelmä, ajovalojen
pesimet, SEQUENTIAL-katkaisin, auto-
maattinen ajovalojen korkeudensäätö-
järjestelmä, sähkötoiminen
ohjaustehostin, rengaspainevaroitin
18 ECU-IG NO. 2 10 A Peruutusvalo, latausjärjestelmä
*2,
hätävilkut, takalasin huurteenpoisto-
laite, PASSENGER AIRBAG -merk-
kivalo, lämmitys- ja
ilmastointijärjestelmä, pysäköintitut-
kan merkkivalo, pysäköintitutkan kat-
kaisin, lisäakku
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 459 Monday, January 2, 2017 6:19 PM

460
4-3. Tee-se-itse-huolto
OM64517FI
*1: Dieselmoottorilla varustetut autot
*2: Bensiinimoottorilla varustetut autot
*3: Autot ilman älyavainjärjestelmää

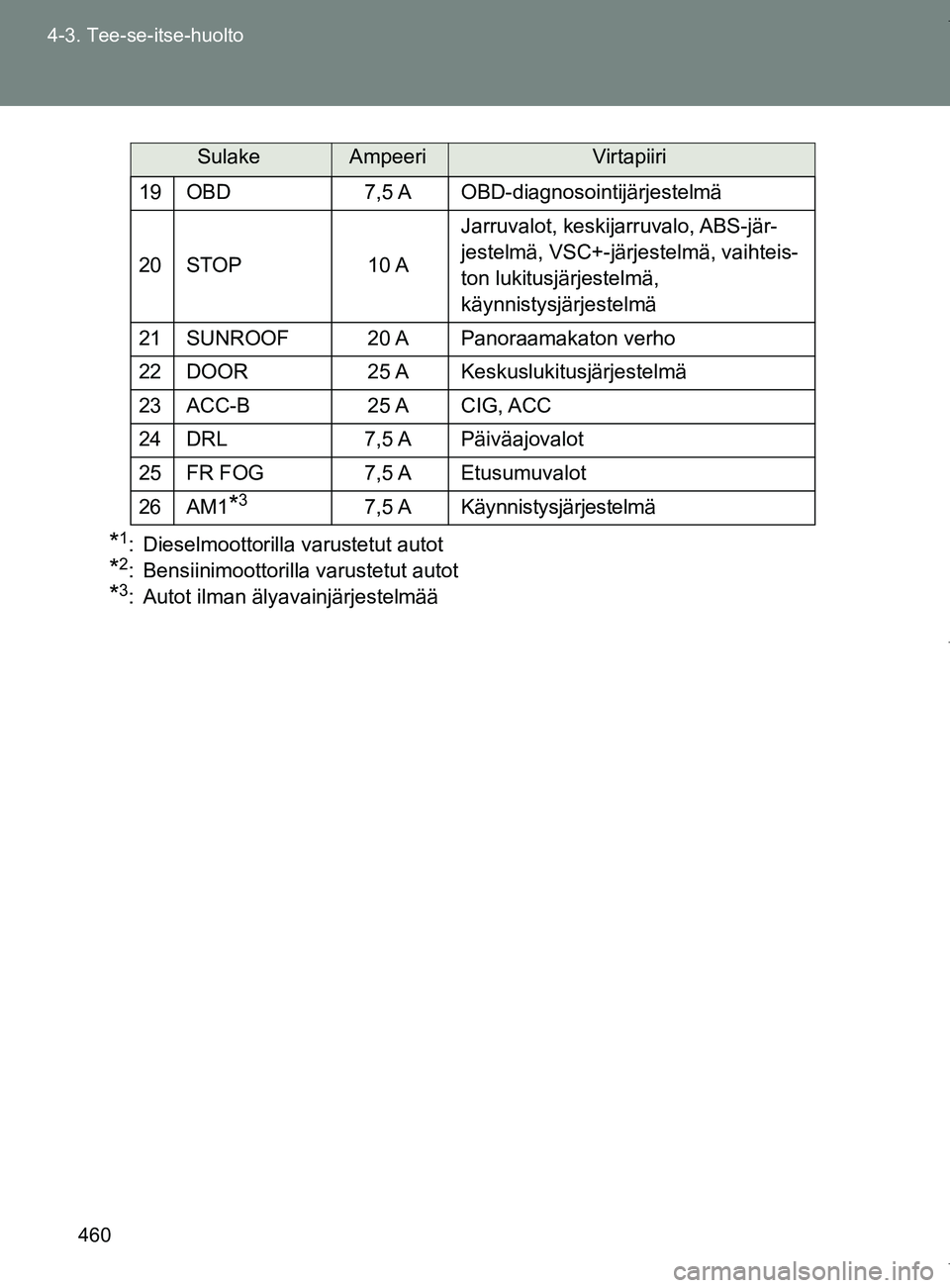

19 OBD
7,5 A OBD-diagnosointijärjestelmä
20 STOP 10 AJarruvalot, keskijarruvalo, ABS-jär-
jestelmä, VSC+-järjestelmä, vaihteis-
ton lukitusjärjestelmä,
käynnistysjärjestelmä
21 SUNROOF 20 A Panoraamakaton verho
22 DOOR 25 A Keskuslukitusjärjestelmä
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Päiväajovalot
25 FR FOG 7,5 A Etusumuvalot
26 AM1
*37,5 A Käynnistysjärjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 460 Monday, January 2, 2017 6:19 PM
