TOYOTA VERSO 2017 Omistajan Käsikirja (in Finnish)

461
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
■

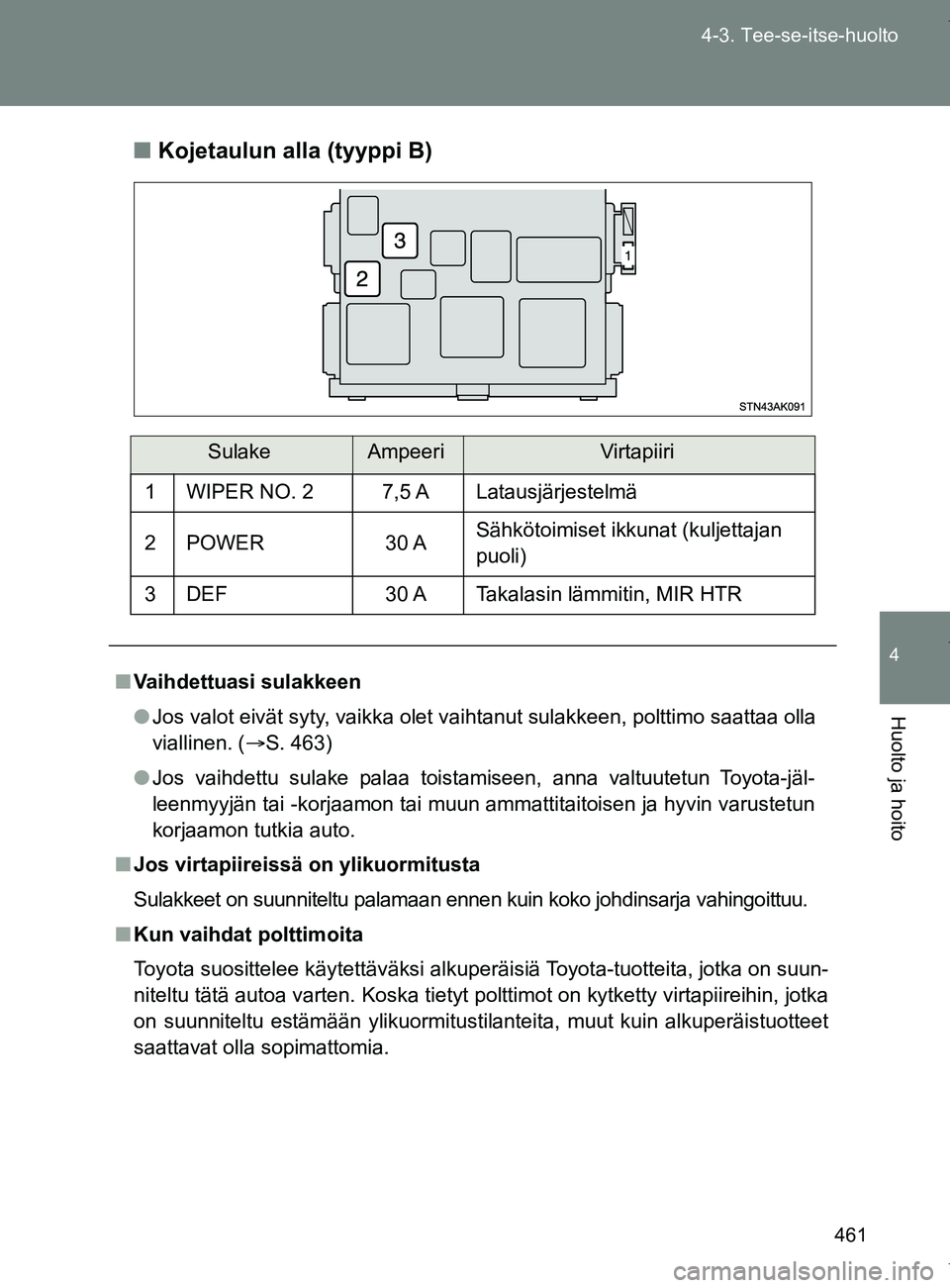

Kojetaulun alla (tyyppi B)
SulakeAmpeeriVirtapiiri
1 WIPER NO. 2 7,5 A Latausjärjestelmä
2 POWER 30 ASähkötoimiset ikkunat (kuljettajan
puoli)
3 DEF 30 A Takalasin lämmitin, MIR HTR
■ Vaihdettuasi sulakkeen
● Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. (S. 463)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
■ Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
OM64517FI.book Page 461 Monday, January 2, 2017 6:19 PM

462
4-3. Tee-se-itse-huolto
OM64517FI
VAROITUS
■
Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasiaan.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM64517FI.book Page 462 Monday, January 2, 2017 6:19 PM

463
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suositte-
lemme, että vaihto suoritetaan valtuutetussa Toyota-huoltokorjaamossa
tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
■Hanki ehjä polttimo
Tarkista vaihdettavan polttimon tehoarvot. ( S. 598)
■ Irrota moottoritilan suojus
S. 414
■ Etupolttimoiden sijainti
Ajovalojen kaukovalo
(halogeeniajovalot)
Ajovalojen lähivalo
(halogeeniajovalot)
Etusuunta-
valo
Etusumuvalot
Etuseisontavalo/
päiväajovalot
(halogeeniajovalot)
Sivusuunta-
valot
OM64517FI.book Page 463 Monday, January 2, 2017 6:19 PM

464
4-3. Tee-se-itse-huolto
OM64517FI
■
Takapolttimoiden sijainti
Takavalo
Rekisterikilven valot
Takasuunta-
valo
Peruutusvalo
Takasumuvalo
OM64517FI.book Page 464 Monday, January 2, 2017 6:19 PM

465
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Kun vaihdat polttimoita
■ Kun vaihdat seuraavia polttimoita:
●Ajovalo (halogeeniajovalot)
● Etuseisontavalo/päiväajovalo (halogeeniajovalot)
● Etusuuntavalo
■ Ennen polttimoiden vaihtamista
Vasen puoli
Irrota ilmanpuhdistimen putken yläosa.
Irrota kiinnike.
Liikuta ilmansuodattimen put-
kea eteen- ja taaksepäin.
Irrota putken osa samalla sitä
kääntäen.
Vaihdettuasi polttimot kiinnitä
ilmansuodattimen putken yläosa
huolellisesti takaisin paikoilleen ja
kiinnitä se kiinnikkeellä.
OM64517FI.book Page 465 Monday, January 2, 2017 6:19 PM

466
4-3. Tee-se-itse-huolto
OM64517FI
Oikea puoli
Siirrä pesunesteen täyttöaukkoa.
Irrota kiinnike.
Siirrä pesunesteen täyttöauk-
koa.
Vaihdettuasi polttimot muista
asettaa pesunesteen täyttöaukko
paikoilleen ja kiinnittää se kiinnik-
keellä.
■Kun olet vaihtanut polttimot
Vasen puoli
Kiinnitä ilmanpuhdistimen putken
yläosa huolellisesti kiinnikkeellä.
Oikea puoli Kiinnitä pesunesteen täyttö-
aukko kiinnikkeellä.
OM64517FI.book Page 466 Monday, January 2, 2017 6:19 PM

467
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Polttimoiden vaihto
■ Ajovalojen lähivalot (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 465)
Kierrä kansi auki-asentoon ja
poista se.
Auki-asento
Käännä polttimon kantaa vasta-
päivään.
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 467 Monday, January 2, 2017 6:19 PM

468
4-3. Tee-se-itse-huolto
OM64517FI
Irrota liitin samalla vetäen luki-
tuksen vapautusta.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, käännä lähivalo päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Asenna kansi ja käännä se
kiinni-asentoon.
Kiinni-asento
VAIHE4
VAIHE5
VAIHE6
VAIHE7
OM64517FI.book Page 468 Monday, January 2, 2017 6:19 PM

469
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64517FI
Vaihdettuasi polttimon, kiinnite
ttyäsi ilmanpuhdistimen putken
ja/tai pesunesteen täyttöaukon, palauta kansi alkuperäiseen
asentoonsa. ( S. 465)
■ Ajovalojen kaukovalo (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 465)
Kierrä kansi auki-asentoon ja
poista se.
Auki-asento
Käännä polttimon kantaa vasta-
päivään.
VAIHE8
VAIHE1
VAIHE2
VAIHE3
OM64517FI.book Page 469 Monday, January 2, 2017 6:19 PM

470
4-3. Tee-se-itse-huolto
OM64517FI
Irrota liitin samalla vetäen luki-
tuksen vapautusta.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se pai-
koilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, käännä kaukovalo päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Asenna kansi ja käännä se
kiinni-asentoon.
Kiinni-asento
VAIHE4
VAIHE5
VAIHE6
VAIHE7
