4719-1. Caratteristiche
9
Caratteristiche del veicolo

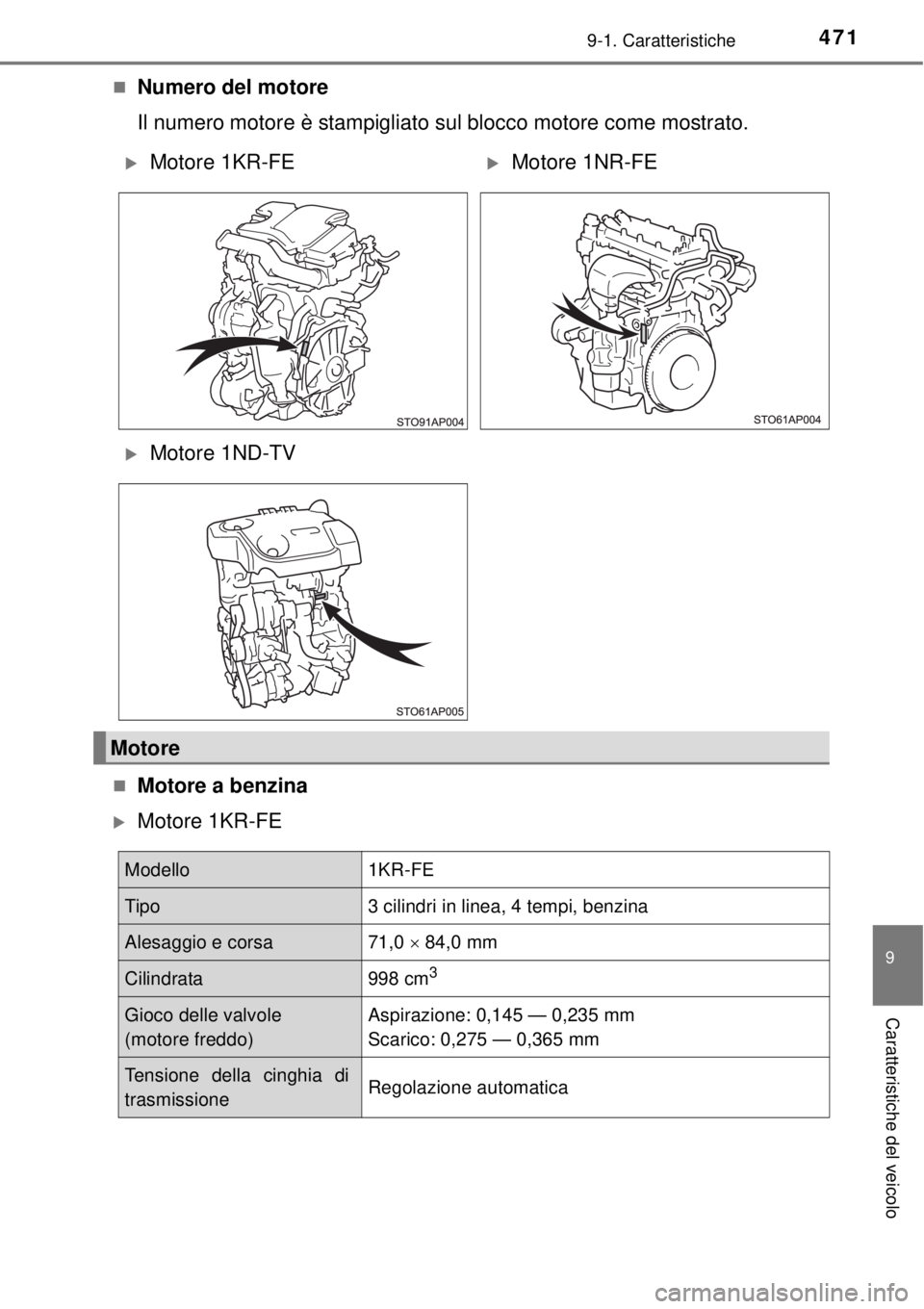

Numero del motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Motore a benzina
Motore 1KR-FE
Motore 1KR-FEMotore 1NR-FE
Motore 1ND-TV
Motore
Modello1KR-FE
Tipo3 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa71,0  84,0 mm
Cilindrata998 cm3
Gioco delle valvole
(motore freddo)Aspirazione: 0,145 — 0,235 mm
Scarico: 0,275 — 0,365 mm
Tensione della cinghia di
trasmissioneRegolazione automatica

4729-1. Caratteristiche
Motore 1NR-FE
Motore diesel
Motore 1ND-TV

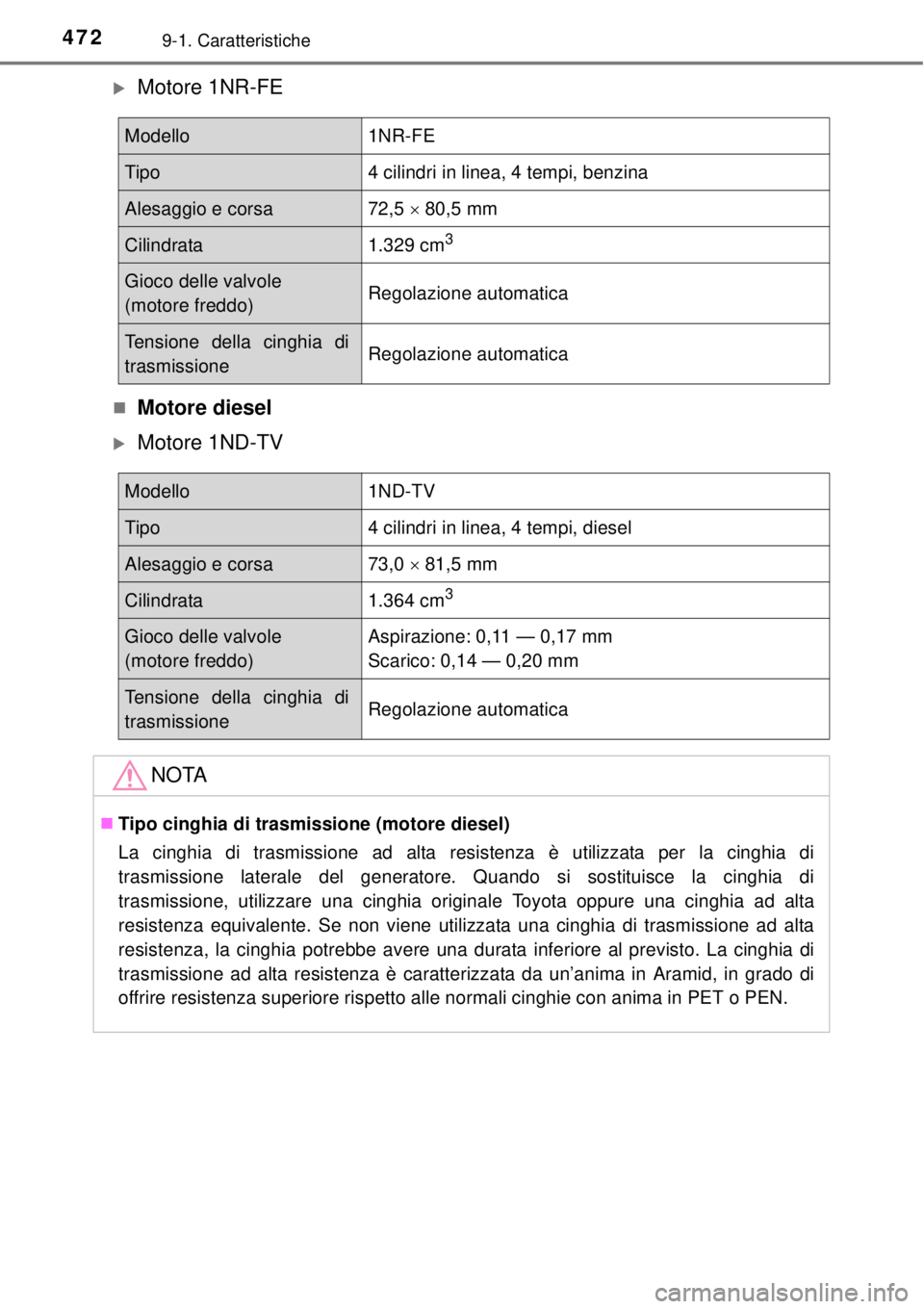

Modello1NR-FE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa72,5  80,5 mm
Cilindrata1.329 cm3
Gioco delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di
trasmissioneRegolazione automatica
Modello1ND-TV
Tipo4 cilindri in linea, 4 tempi, diesel
Alesaggio e corsa73,0  81,5 mm
Cilindrata1.364 cm3
Gioco delle valvole
(motore freddo)Aspirazione: 0,11 — 0,17 mm
Scarico: 0,14 — 0,20 mm
Tensione della cinghia di
trasmissioneRegolazione automatica
NOTA
Tipo cinghia di trasmissione (motore diesel)
La cinghia di trasmissione ad alta resistenza è utilizzata per la cinghia di
trasmissione laterale del generatore. Quando si sostituisce la cinghia di
trasmissione, utilizzare una cinghia originale Toyota oppure una cinghia ad alta
resistenza equivalente. Se non viene utilizzata una cinghia di trasmissione ad alta
resistenza, la cinghia potrebbe avere una durata inferiore al previsto. La cinghia di
trasmissione ad alta resistenza è caratterizzata da un’anima in Aramid, in grado di
offrire resistenza superiore rispetto alle normali cinghie con anima in PET o PEN.

4739-1. Caratteristiche
9
Caratteristiche del veicolo
Motore a benzina
Motore diesel

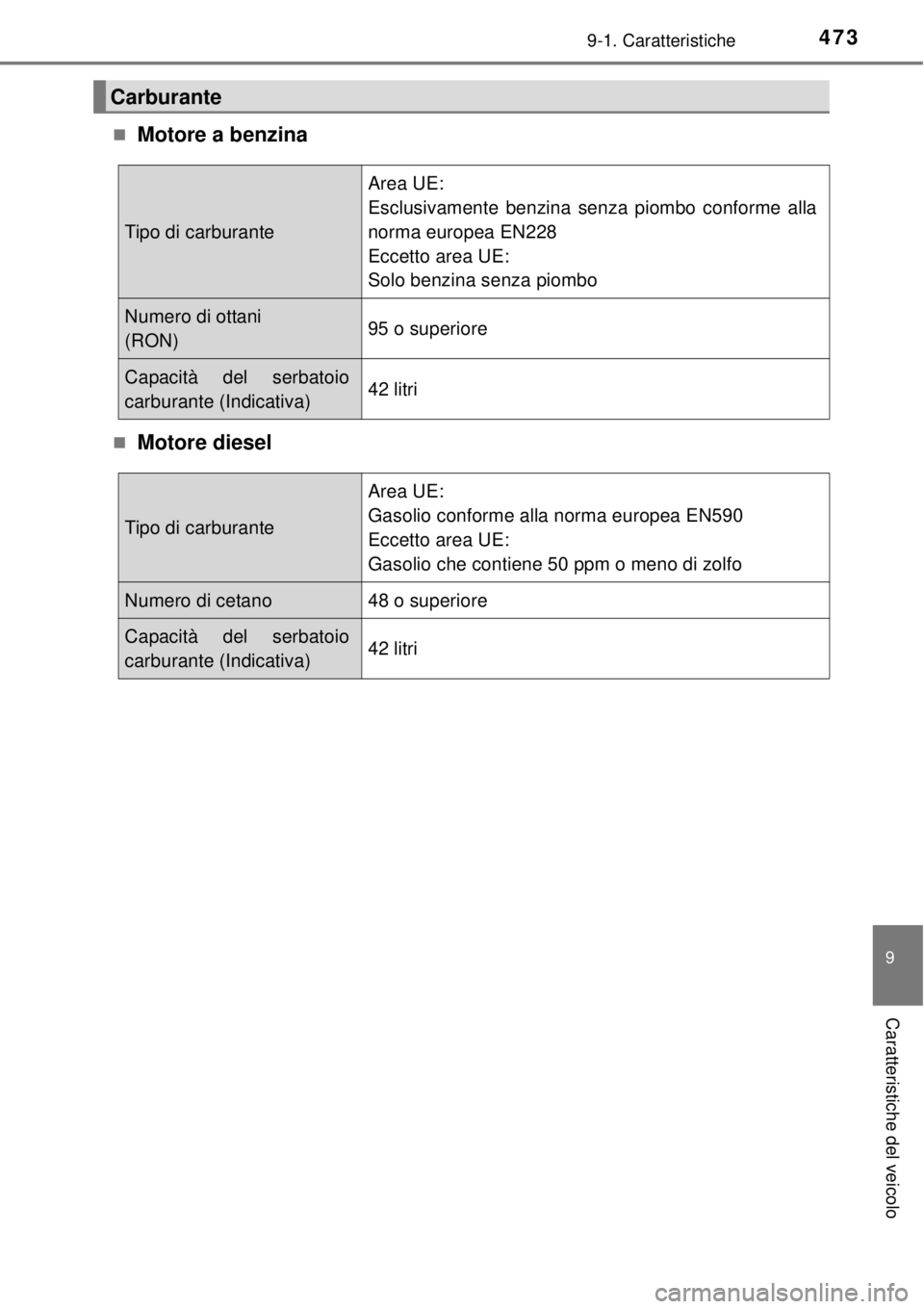

Carburante
Tipo di carburante
Area UE:
Esclusivamente benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani
(RON)95 o superiore
Capacità del serbatoio
carburante (Indicativa)42 litri
Tipo di carburante
Area UE:
Gasolio conforme alla norma europea EN590
Eccetto area UE:
Gasolio che contiene 50 ppm o meno di zolfo
Numero di cetano48 o superiore
Capacità del serbatoio
carburante (Indicativa)42 litri

4749-1. Caratteristiche
Capacità olio (Scarico e rabbocco — Indicativa*)
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio
dell’olio. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
Sistema di lubrificazione (motore a benzina)
Con filtroMotore 1KR-FE
2,8 litri
Motore 1NR-FE
3,4 litri
Senza filtroMotore 1KR-FE
2,6 litri
Motore 1NR-FE
3,2 litri

4759-1. Caratteristiche
9
Caratteristiche del veicolo
Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving” o olio motore multigrado ILSAC
15W-40 e 20W-50:
Olio motore grado API SL, SM o olio motore multigrado SN
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-20, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In ogni
caso dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse, potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo di un olio motore
con viscosità SAE 0W-20, 5W-20 o 5W-30.

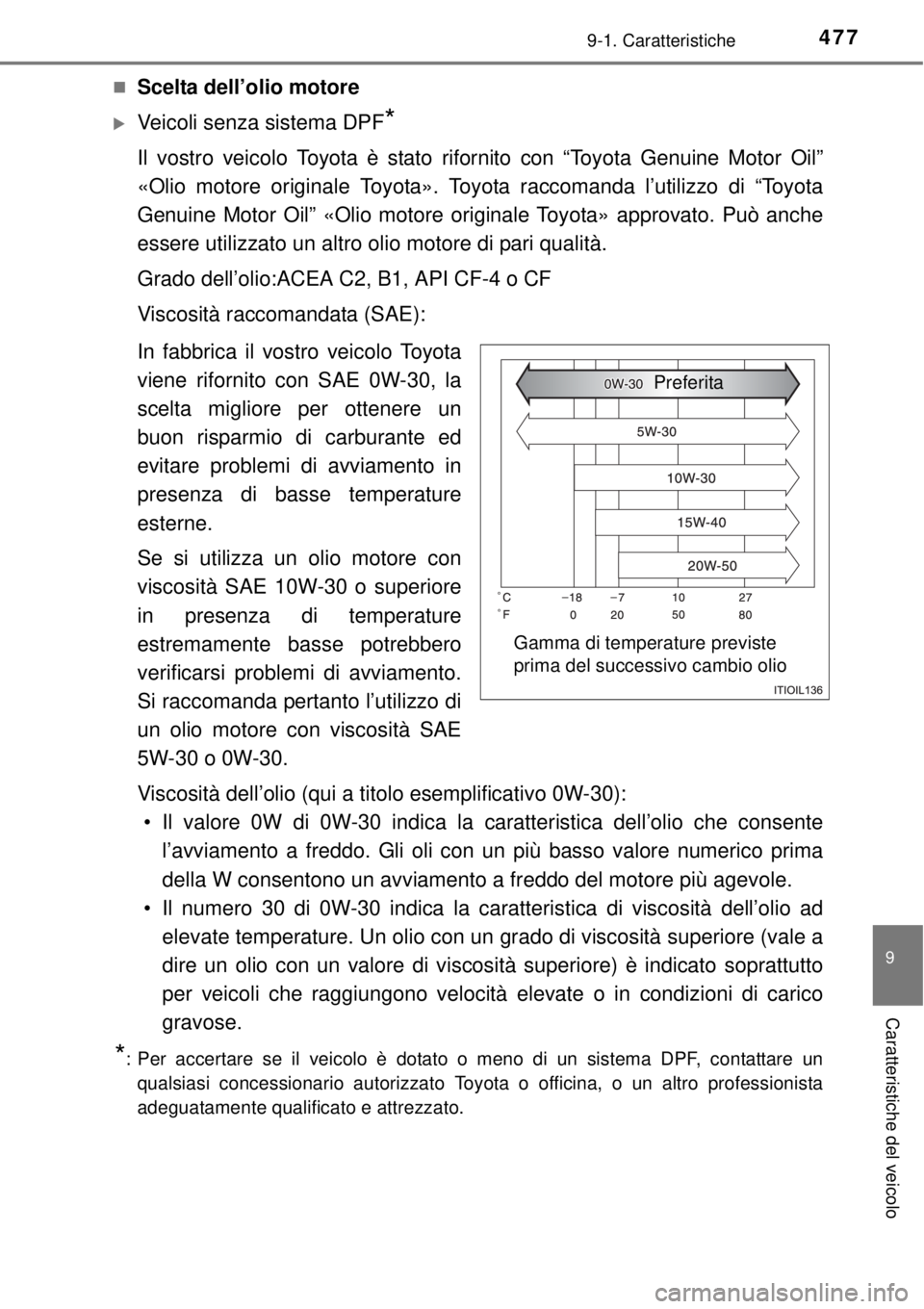

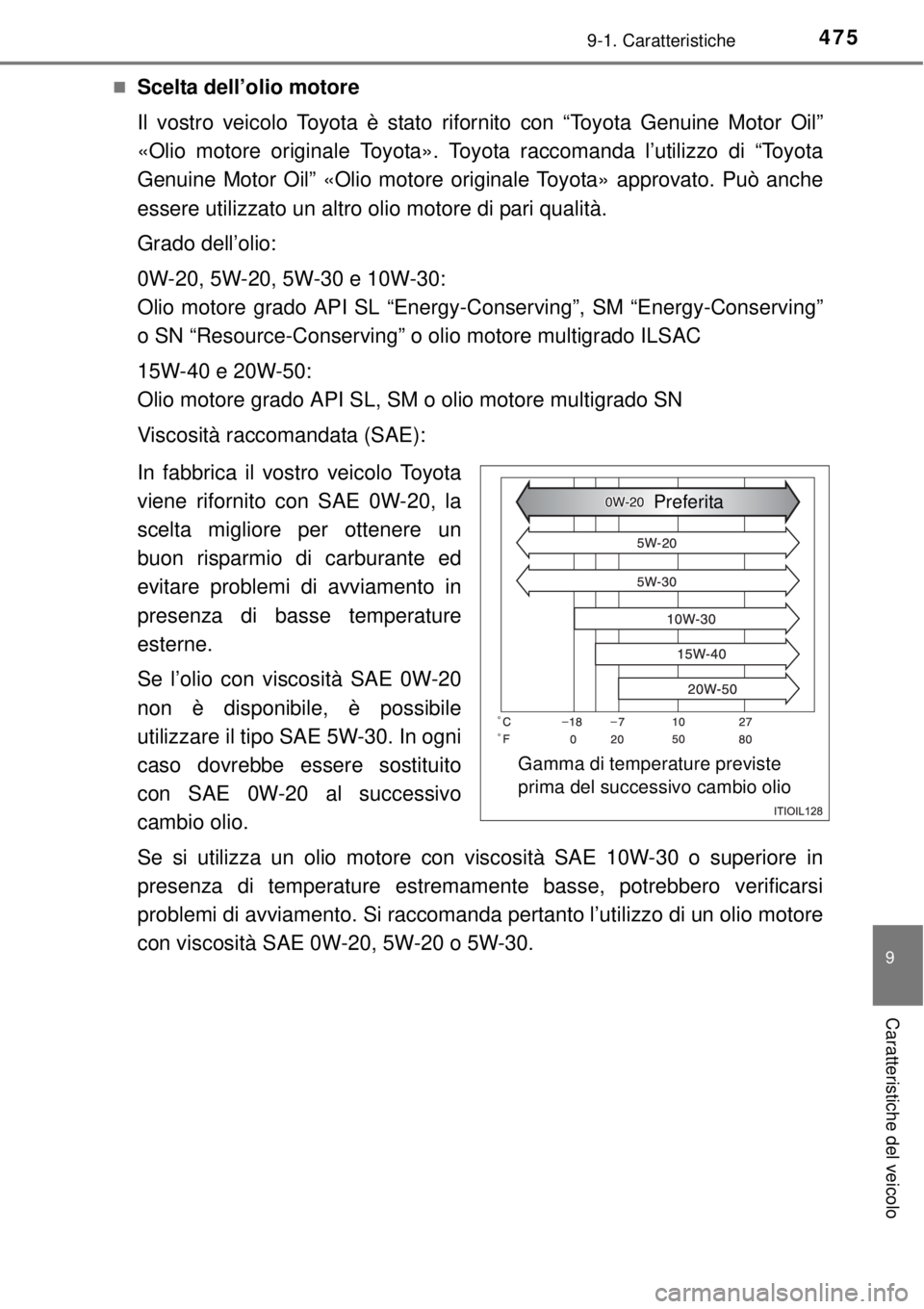

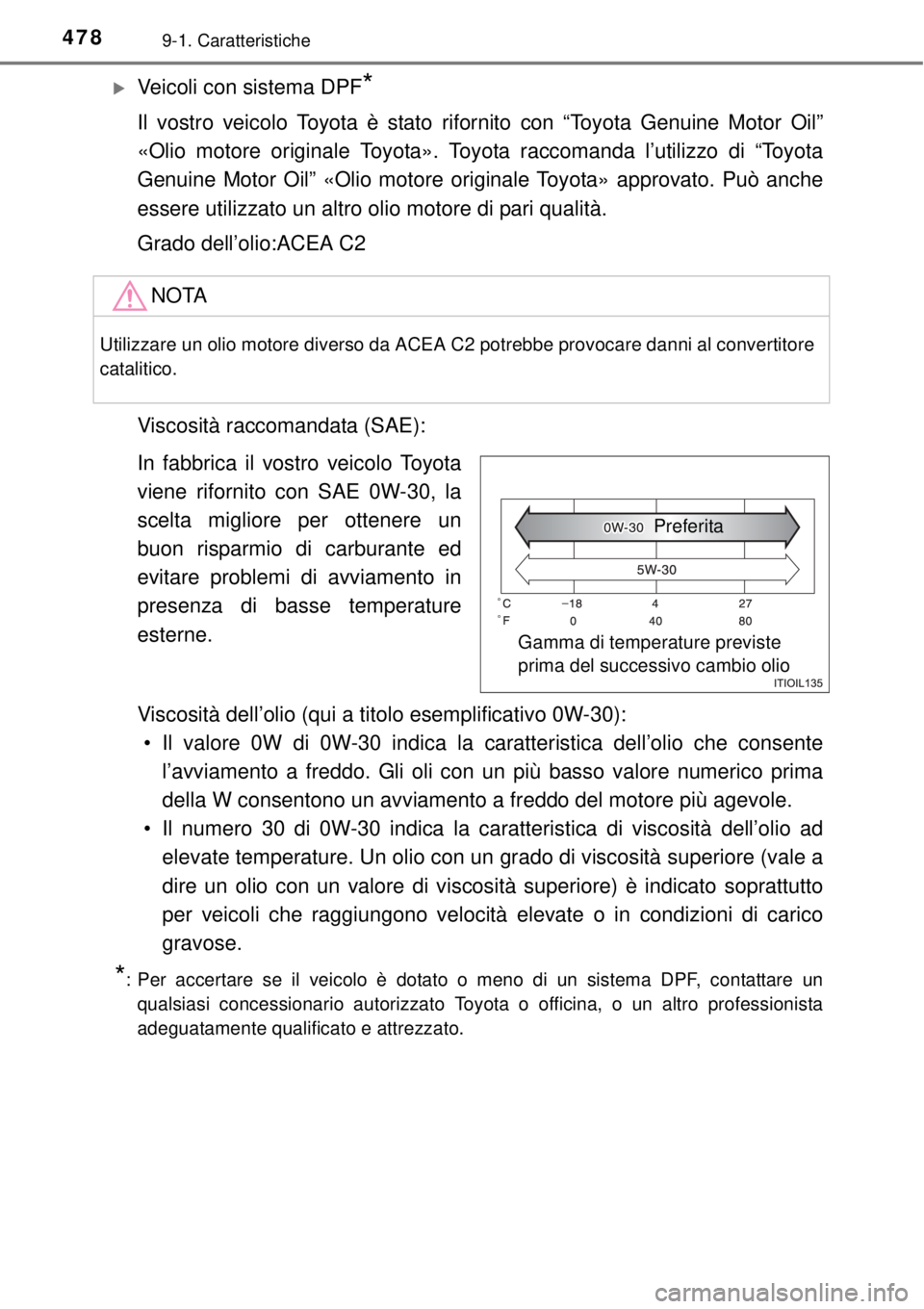

Gamma di temperature previste
prima del successivo cambio olioPreferita

4769-1. Caratteristiche
Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.

Capacità olio (Scarico e rabbocco — Indicativa*)
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio
dell’olio. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
1
2
Sistema di lubrificazione (motore diesel)
Con filtro 3,9 litri
Senza filtro 3,5 litri

4779-1. Caratteristiche
9
Caratteristiche del veicolo
Scelta dell’olio motore
Veicoli senza sistema DPF*
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:ACEA C2, B1, API CF-4 o CF
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-30, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature
estremamente basse potrebbero
verificarsi problemi di avviamento.
Si raccomanda pertanto l’utilizzo di
un olio motore con viscosità SAE
5W-30 o 0W-30.
Viscosità dell’olio (qui a titolo esemplificativo 0W-30):
• Il valore 0W di 0W-30 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 30 di 0W-30 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
*: Per accertare se il veicolo è dotato o meno di un sistema DPF, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Gamma di temperature previste
prima del successivo cambio olioPreferita

4789-1. Caratteristiche
Veicoli con sistema DPF*
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:ACEA C2
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-30, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Viscosità dell’olio (qui a titolo esemplificativo 0W-30):
• Il valore 0W di 0W-30 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 30 di 0W-30 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
*: Per accertare se il veicolo è dotato o meno di un sistema DPF, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
NOTA
Utilizzare un olio motore diverso da ACEA C2 potrebbe provocare danni al convertitore
catalitico.
Gamma di temperature previste
prima del successivo cambio olioPreferita

4799-1. Caratteristiche
9
Caratteristiche del veicolo
Motore a benzina
Motore diesel
Sistema di raffreddamento
Capacità
(Indicativa)
Motore
1KR-FE4,5 litri
Motore
1NR-FE
Cambio Multidrive
4,8 litri
Cambio manuale
4,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Capacità
(Indicativa)
Senza riscaldatore elettrico
4,5 litri
Con riscaldatore elettrico
4,9 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.

4809-1. Caratteristiche
*: Il contenuto di fluido è una quantità di riferimento. Se è necessaria la sostituzione,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

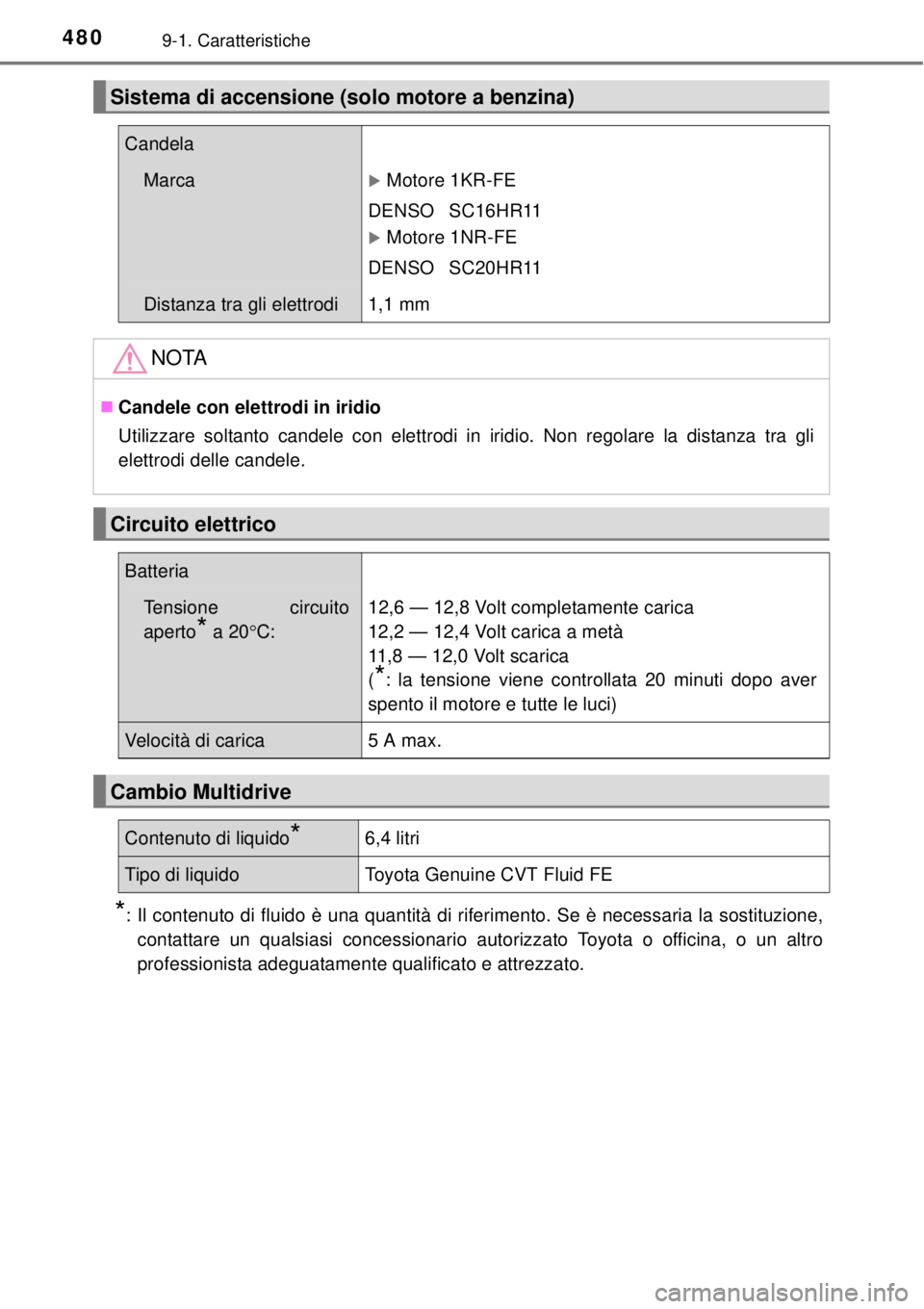

Sistema di accensione (solo motore a benzina)
Candela
MarcaMotore 1KR-FE
DENSO SC16HR11
Motore 1NR-FE
DENSO SC20HR11
Distanza tra gli elettrodi1,1 mm
NOTA
Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli
elettrodi delle candele.
Circuito elettrico
Batteria
Tensione circuito
aperto
* a 20C:12,6 — 12,8 Volt completamente carica
12,2 — 12,4 Volt carica a metà
11,8 — 12,0 Volt scarica
(
*: la tensione viene controllata 20 minuti dopo aver
spento il motore e tutte le luci)
Velocità di carica 5 A max.
Cambio Multidrive
Contenuto di liquido*6,4 litri
Tipo di liquidoToyota Genuine CVT Fluid FE
