Page 371 of 512
3717-3. Entretien à faire soi-même
7
Entretien et soin
Compartiment moteur: boîte à fusibles type C (véhicules à conduite à
gauche)
Tirez le joint caoutchouc au bord
pour le décrocher de la
protection, puis appuyez sur les
languettes à l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne de
la batterie et ensuite celui de la
boîte à fusibles.
Compartiment moteur: boîte à fusibles type C (véhicules à conduite à
droite)
Tirez le joint caoutchouc au bord
pour le décrocher de la
protection, puis appuyez sur les
languettes à l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne de
la batterie et ensuite celui de la
boîte à fusibles.
1
2
1
2
Page 372 of 512
3727-3. Entretien à faire soi-même
Tableau de bord (véhicules à conduite à gauche)
Retirez le couvercle.
Tableau de bord (véhicules à conduite à droite)
Retirez le cache.
Ne pas forcer excessivement sur le
couvercle, car il est attaché à
l’éclairage de plancher.
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
1
2
3
Page 373 of 512
3737-3. Entretien à faire soi-même
7
Entretien et soin
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
De Type A à F:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est
indiqué sur le couvercle de la boîte à fusibles.
Ty p e G :
Consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
4
1
2
Type AType B
Type CType D
Page 374 of 512
3747-3. Entretien à faire soi-même
Après le remplacement d’un fusible
Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. (P. 376)
Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour votre
véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pas été conçues pour ce
véhicule risque d’être inutilisable.
Type EType F
Type G
Page 375 of 512

3757-3. Entretien à faire soi-même
7
Entretien et soin
Lorsque vous remontez la protection (boîte à fusibles type C)
Véhicules à conduite à gauche
Véhicules à conduite à droite Remontez la protection, puis accrochez-y le
joint caoutchouc.
Remontez la protection, puis accrochez-y le
joint caoutchouc.
AVERTISSEMENT
Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge par n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.

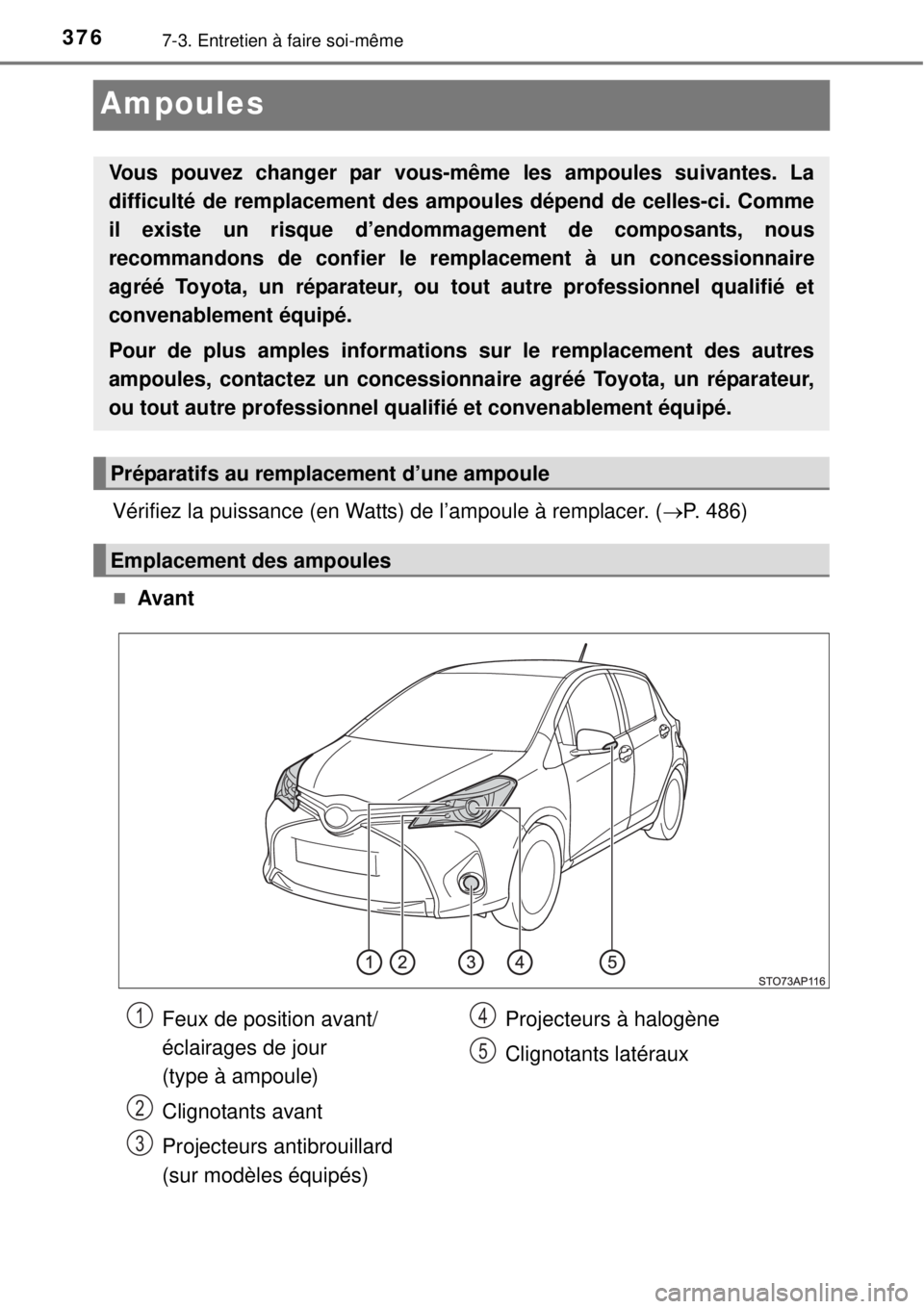

Page 376 of 512
3767-3. Entretien à faire soi-même
Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 486)
Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
il existe un risque d’endommagement de composants, nous
recommandons de confier le remplacement à un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
Pour de plus amples informations sur le remplacement des autres
ampoules, contactez un concessionnaire agréé Toyota, un réparateur,
ou tout autre professionnel qualifié et convenablement équipé.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Feux de position avant/
éclairages de jour
(type à ampoule)
Clignotants avant
Projecteurs antibrouillard
(sur modèles équipés)Projecteurs à halogène
Clignotants latéraux1
2
3
4
5
Page 377 of 512
3777-3. Entretien à faire soi-même
7
Entretien et soin
Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feu arrière de brouillard*1/
feu de recul
*2
Éclairages de plaque
d’immatriculation
Feu de recul
*1/
feu arrière de brouillard
*2
Clignotants arrière
Feux stop/arrière
(type à ampoule)1
2
3
4
5
Page 378 of 512
3787-3. Entretien à faire soi-même
Projecteurs à halogène
Type à réflecteur
Débranchez le connecteur.
Retirez le cache en caoutchouc.
Défaites le ressort de fixation
d’ampoule.
Retirez l’ampoule.
Pour monter l’ampoule neuve,
alignez les ergots de l’ampoule avec
les découpes du logement.
Remplacement des ampoules
1
2
3
4
Page 379 of 512
3797-3. Entretien à faire soi-même
7
Entretien et soin
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Remontez le ressort de fixation
d’ampoule.
Remontez le cache en
caoutchouc.
Assurez-vous que le cache en
caoutchouc est bien en place.
Emboîtez fermement le
cache en caoutchouc à sa
circonférence extérieure.
Poussez le cache en
caoutchouc sur l’ampoule
pour l’emboîter jusqu’à ce
qu’il soit possible d’en voir la
fiche.
Remontez le connecteur.
5
6
7
1
2
8
Page 380 of 512
3807-3. Entretien à faire soi-même
Type à projecteur
Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de sécurité
du connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
1
2
3
14
