3817-3. Entretien à faire soi-même
7
Entretien et soin

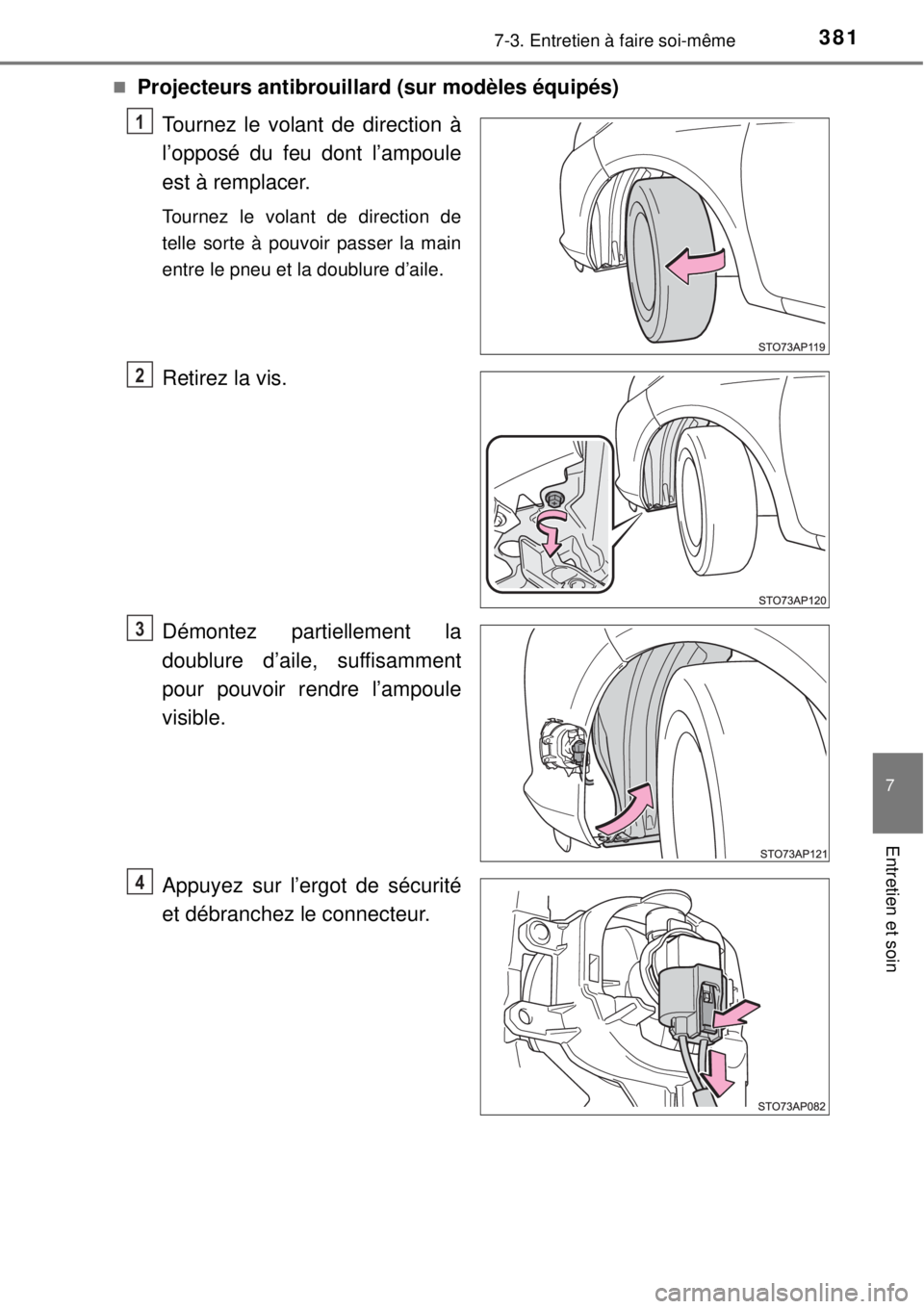

Projecteurs antibrouillard (sur modèles équipés)
Tournez le volant de direction à
l’opposé du feu dont l’ampoule
est à remplacer.
Tournez le volant de direction de
telle sorte à pouvoir passer la main
entre le pneu et la doublure d’aile.
Retirez la vis.
Démontez partiellement la
doublure d’aile, suffisamment
pour pouvoir rendre l’ampoule
visible.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
1
2
3
4

3827-3. Entretien à faire soi-même

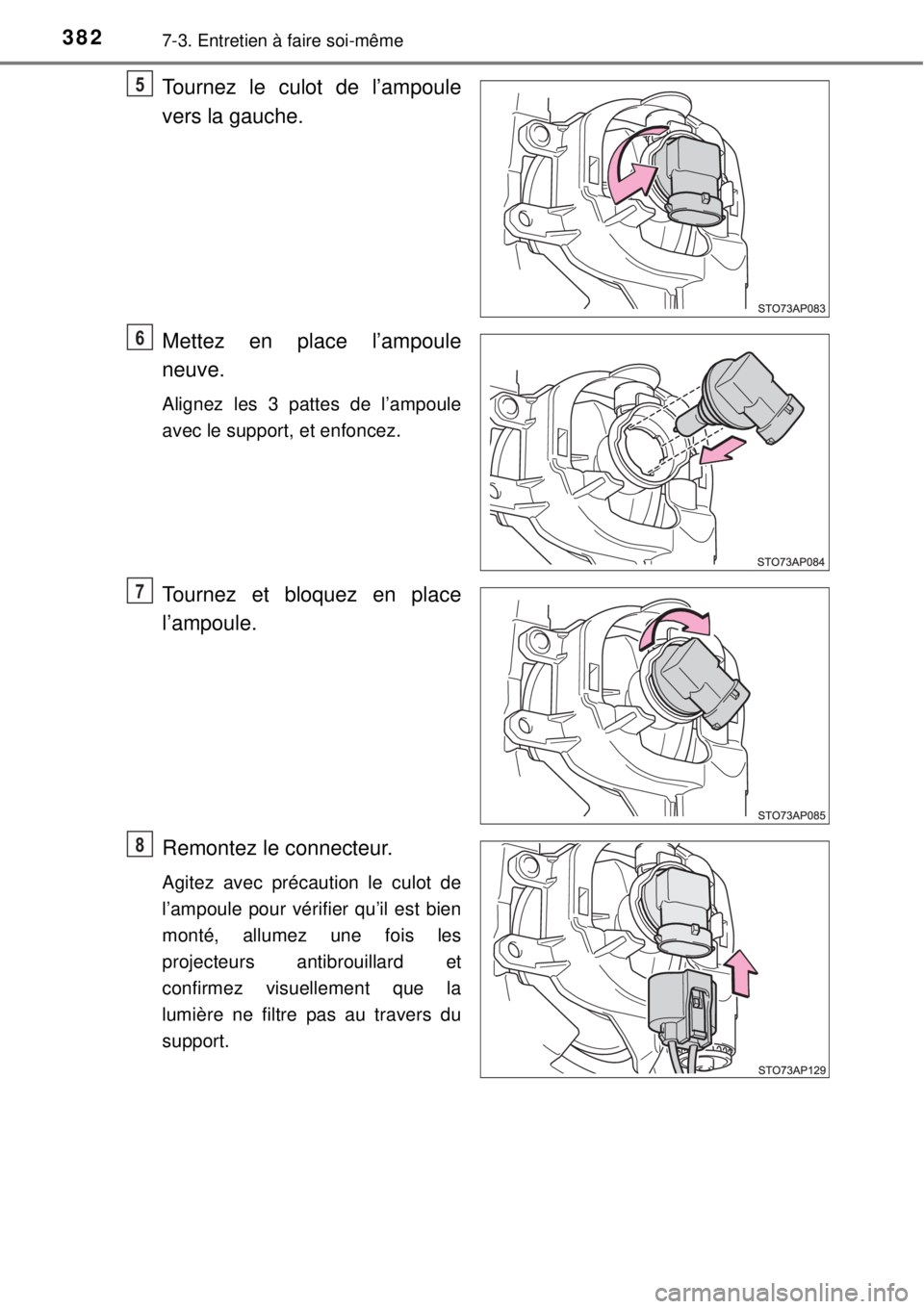

Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place
l’ampoule.
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
5
6
7
8

3837-3. Entretien à faire soi-même
7
Entretien et soin

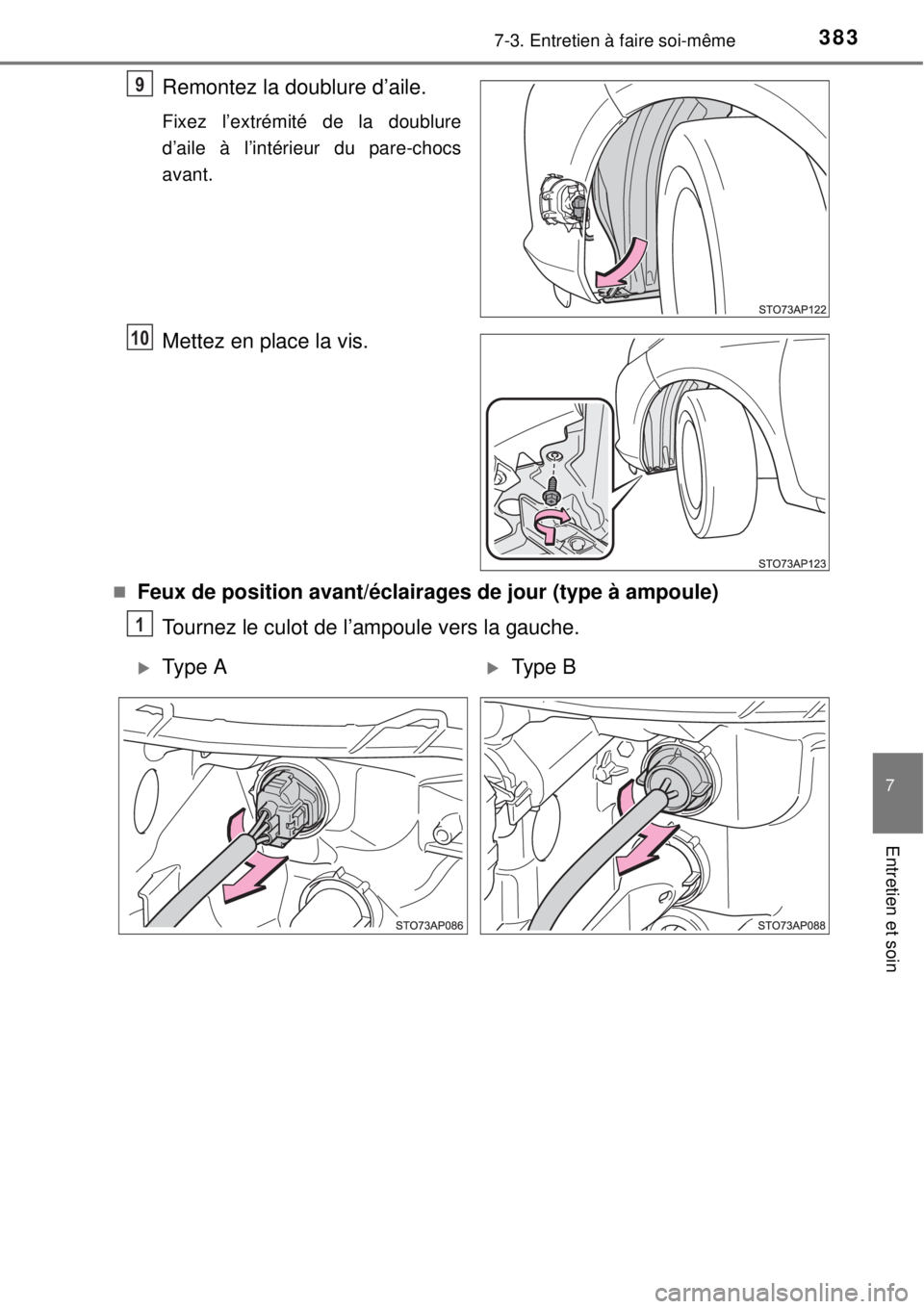

Remontez la doublure d’aile.
Fixez l’extrémité de la doublure
d’aile à l’intérieur du pare-chocs
avant.
Mettez en place la vis.
Feux de position avant/éclairages de jour (type à ampoule)
Tournez le culot de l’ampoule vers la gauche.
9
10
1
Type AType B

3847-3. Entretien à faire soi-même

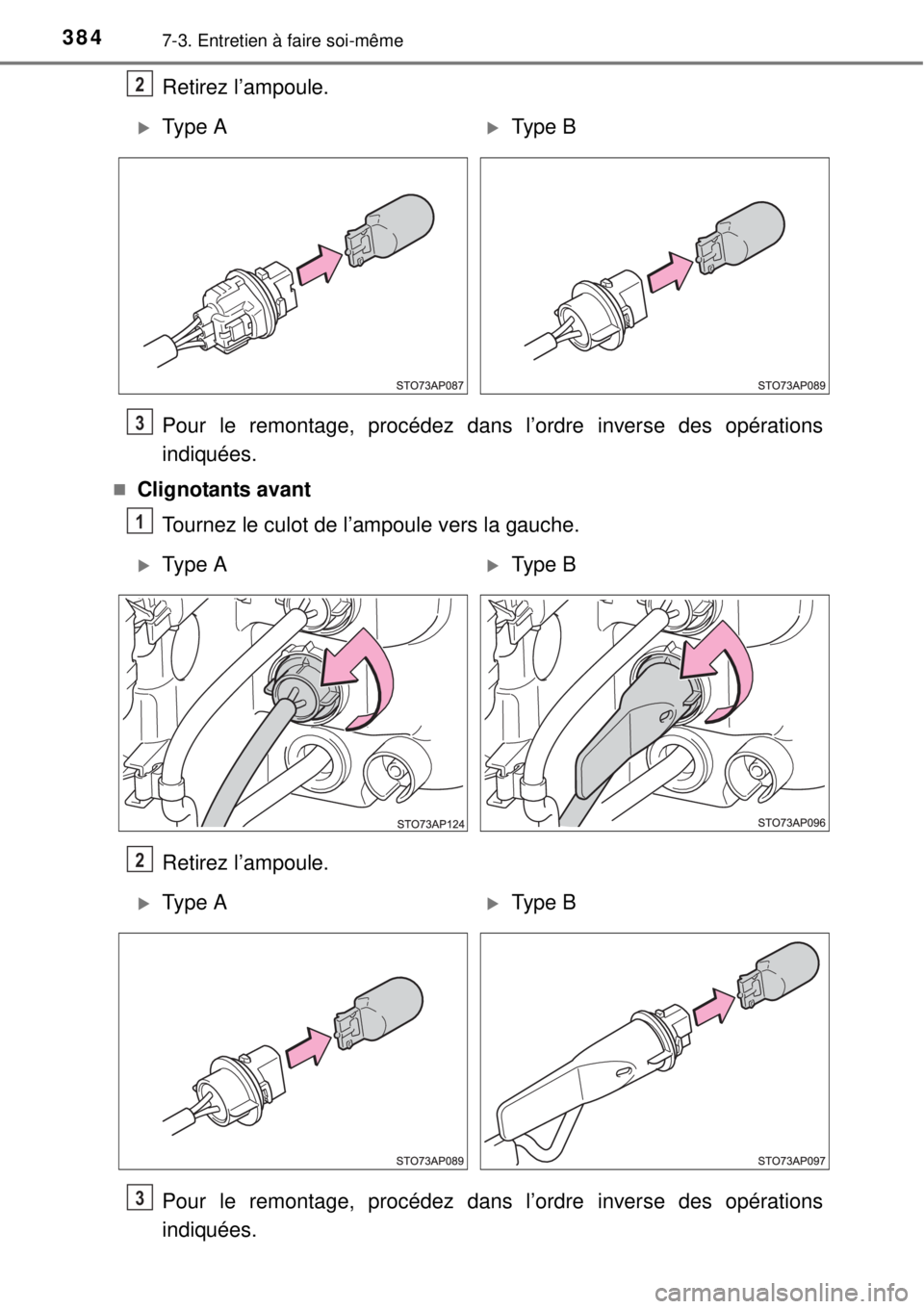

Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
Clignotants avant
Tournez le culot de l’ampoule vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
2
Type AType B
3
1
Type AType B
2
Type AType B
3

3857-3. Entretien à faire soi-même
7
Entretien et soin

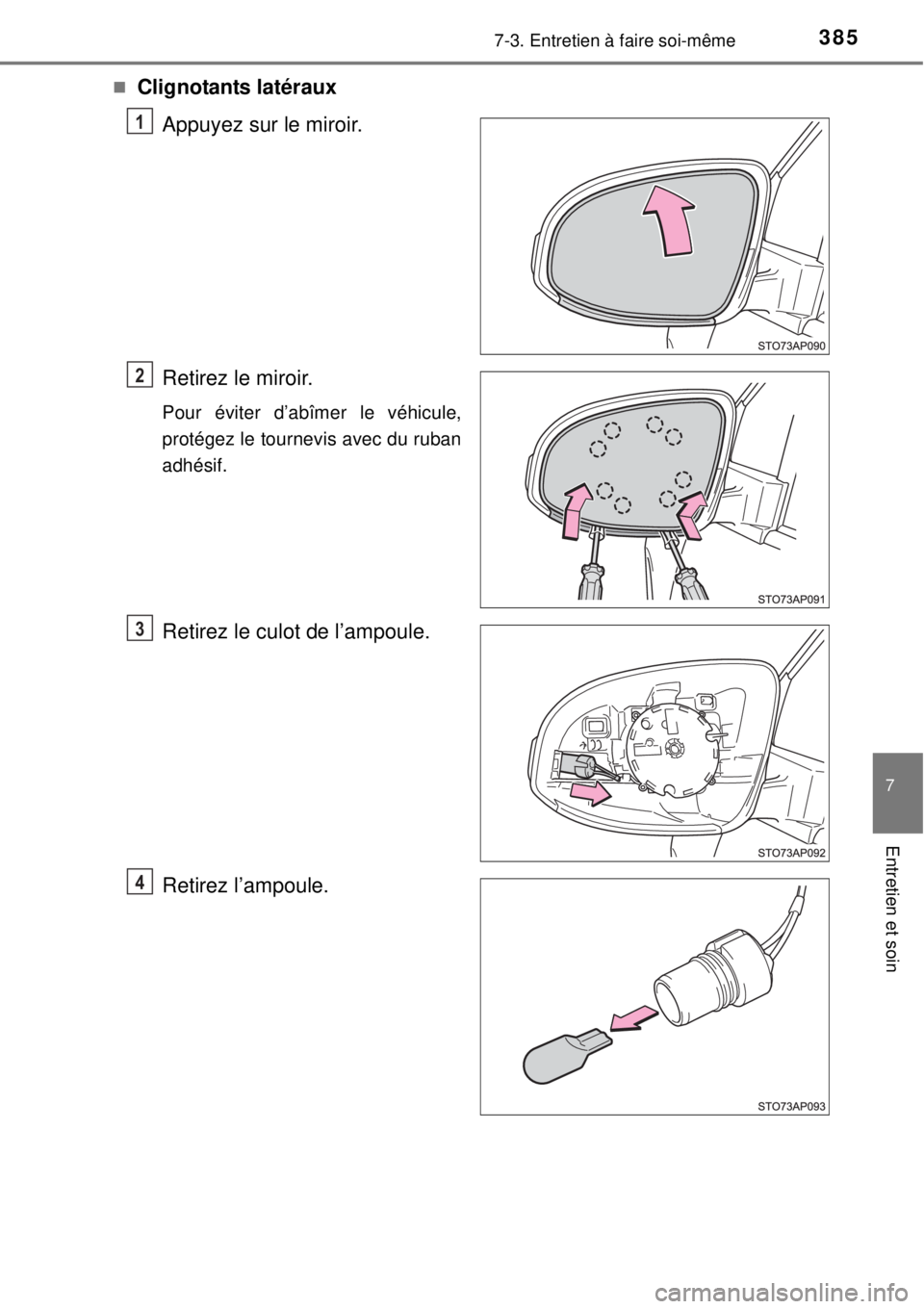

Clignotants latéraux
Appuyez sur le miroir.
Retirez le miroir.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Retirez le culot de l’ampoule.
Retirez l’ampoule.
1
2
3
4

3867-3. Entretien à faire soi-même

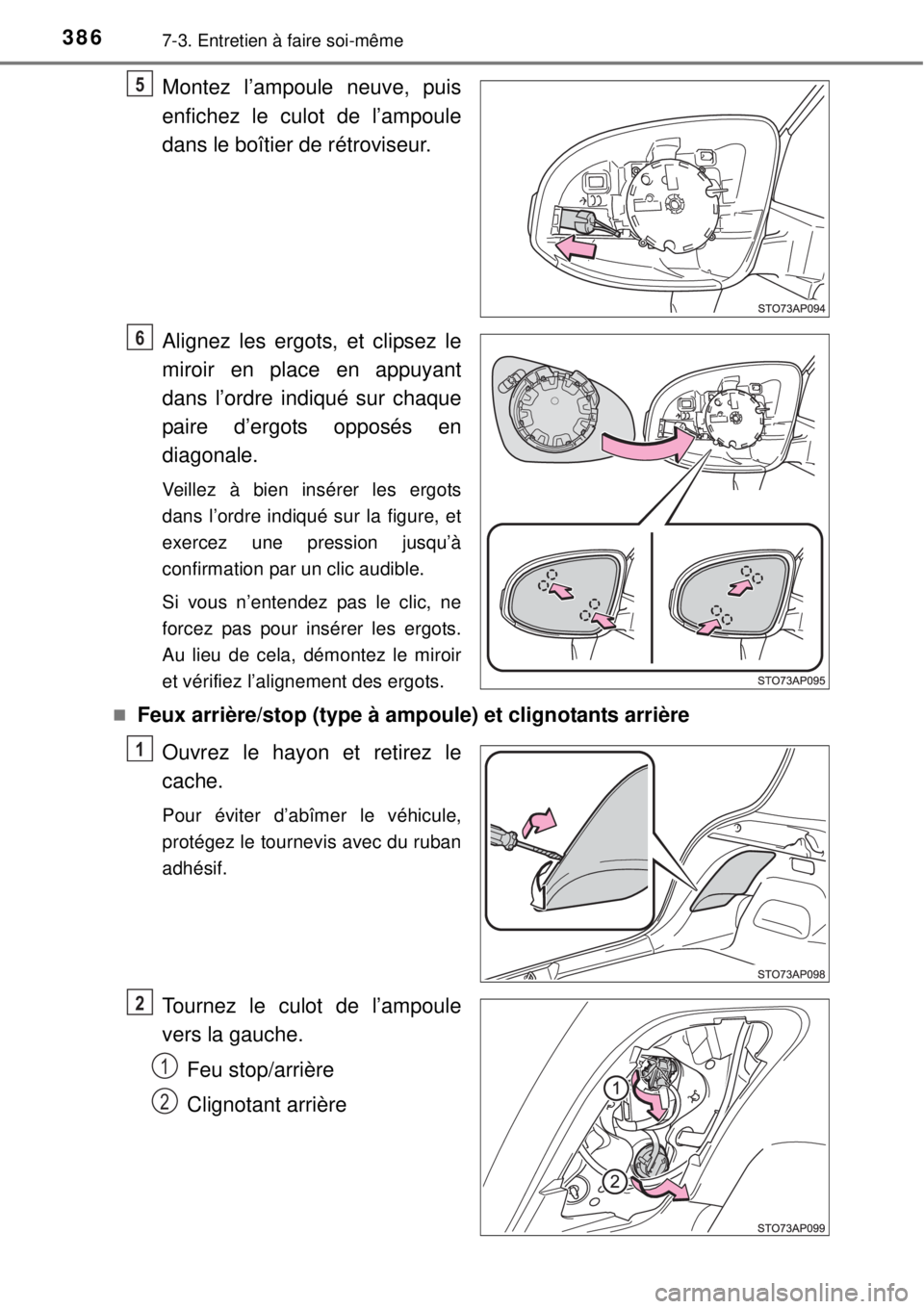

Montez l’ampoule neuve, puis
enfichez le culot de l’ampoule
dans le boîtier de rétroviseur.
Alignez les ergots, et clipsez le
miroir en place en appuyant
dans l’ordre indiqué sur chaque
paire d’ergots opposés en
diagonale.
Veillez à bien insérer les ergots
dans l’ordre indiqué sur la figure, et
exercez une pression jusqu’à
confirmation par un clic audible.
Si vous n’entendez pas le clic, ne
forcez pas pour insérer les ergots.
Au lieu de cela, démontez le miroir
et vérifiez l’alignement des ergots.

Feux arrière/stop (type à ampoule) et clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Feu stop/arrière
Clignotant arrière
5
6
1
2
1
2

3877-3. Entretien à faire soi-même
7
Entretien et soin

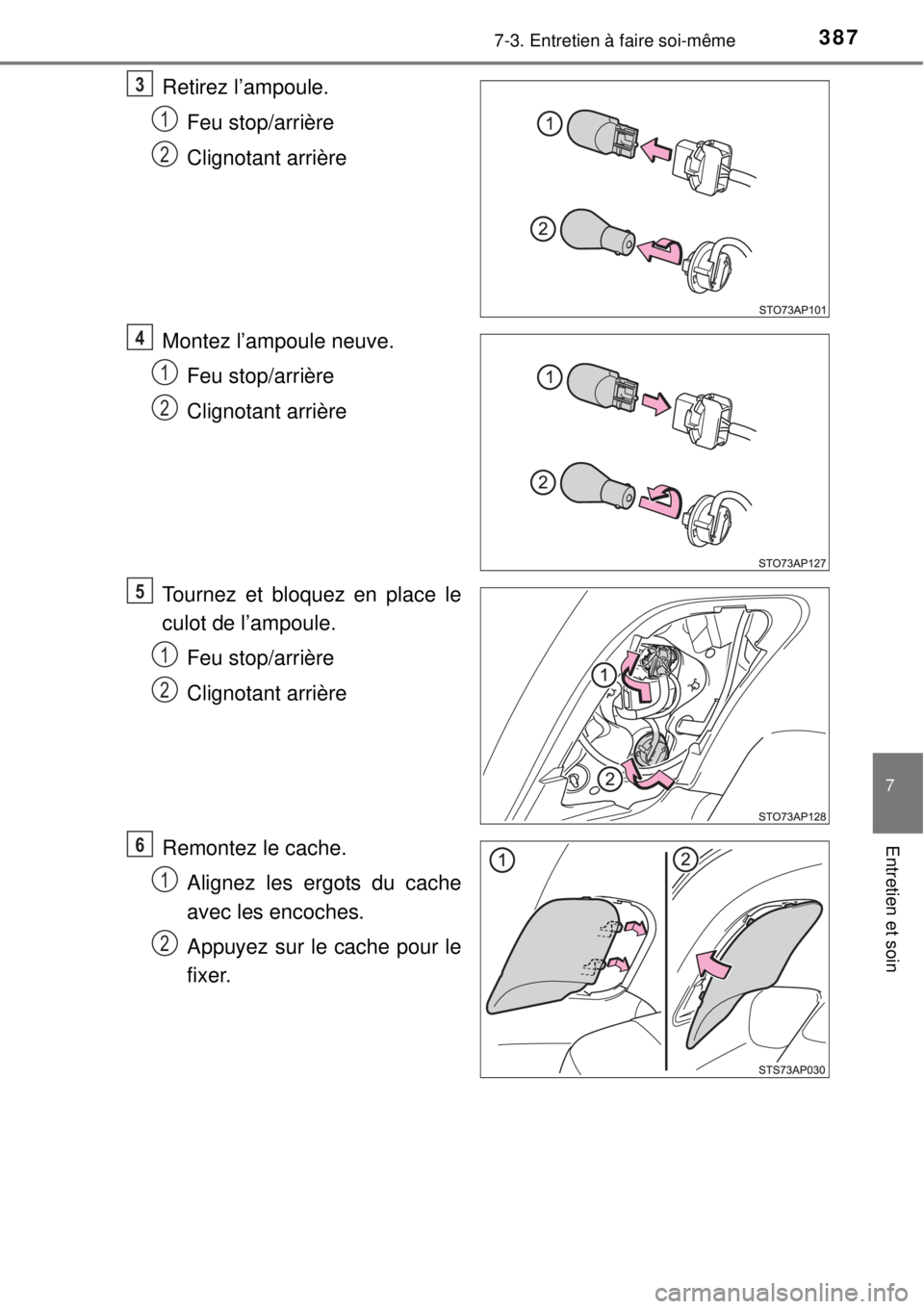

Retirez l’ampoule.
Feu stop/arrière
Clignotant arrière
Montez l’ampoule neuve.
Feu stop/arrière
Clignotant arrière
Tournez et bloquez en place le
culot de l’ampoule.
Feu stop/arrière
Clignotant arrière
Remontez le cache.
Alignez les ergots du cache
avec les encoches.
Appuyez sur le cache pour le
fixer.3
1
2
4
1
2
5
1
2
6
1
2

3887-3. Entretien à faire soi-même

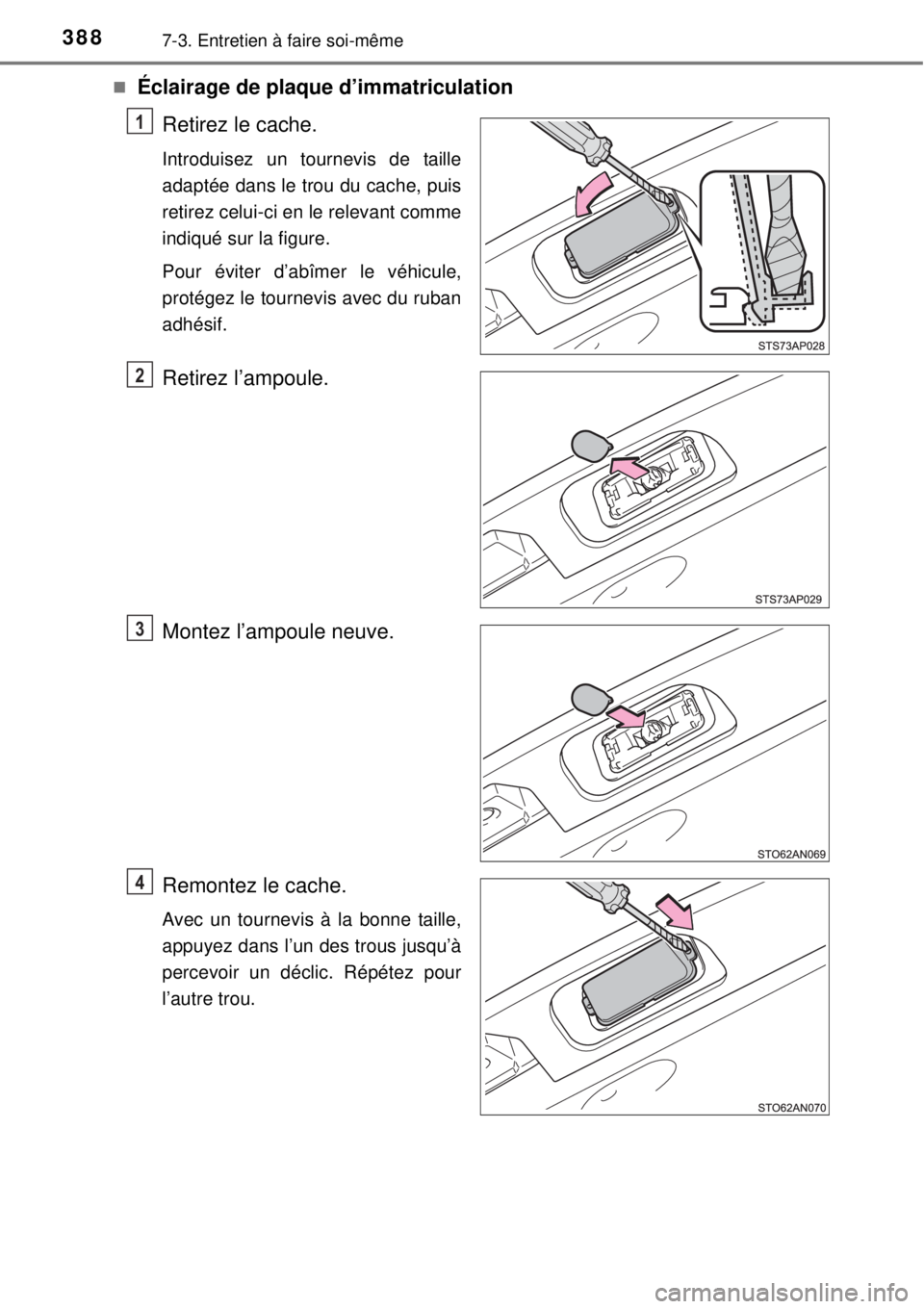

Éclairage de plaque d’immatriculation
Retirez le cache.
Introduisez un tournevis de taille
adaptée dans le trou du cache, puis
retirez celui-ci en le relevant comme
indiqué sur la figure.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Retirez l’ampoule.
Montez l’ampoule neuve.
Remontez le cache.
Avec un tournevis à la bonne taille,
appuyez dans l’un des trous jusqu’à
percevoir un déclic. Répétez pour
l’autre trou.
1
2
3
4

3897-3. Entretien à faire soi-même
7
Entretien et soin

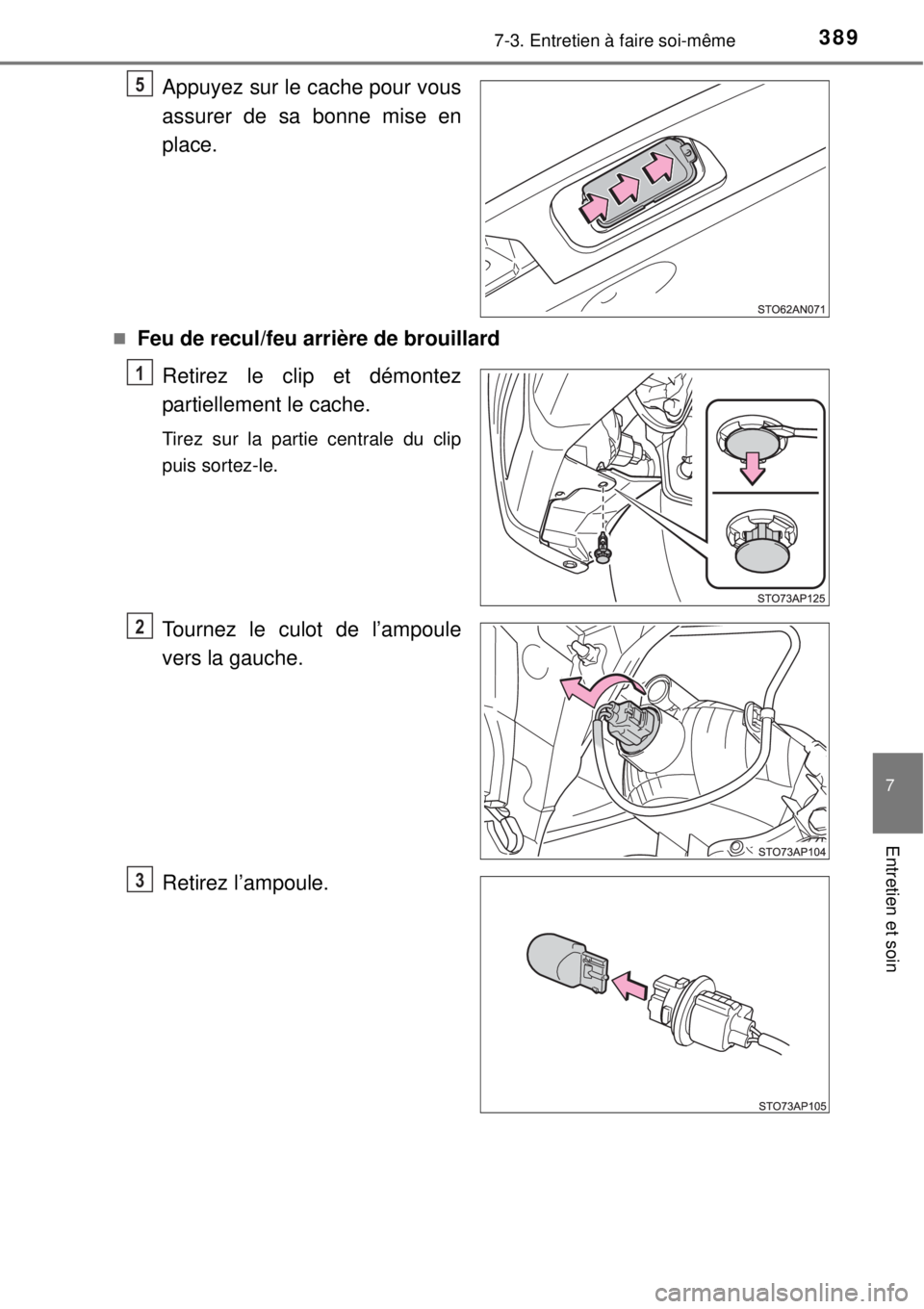

Appuyez sur le cache pour vous
assurer de sa bonne mise en
place.
Feu de recul/feu arrière de brouillard
Retirez le clip et démontez
partiellement le cache.
Tirez sur la partie centrale du clip
puis sortez-le.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
5
1
2
3

3907-3. Entretien à faire soi-même

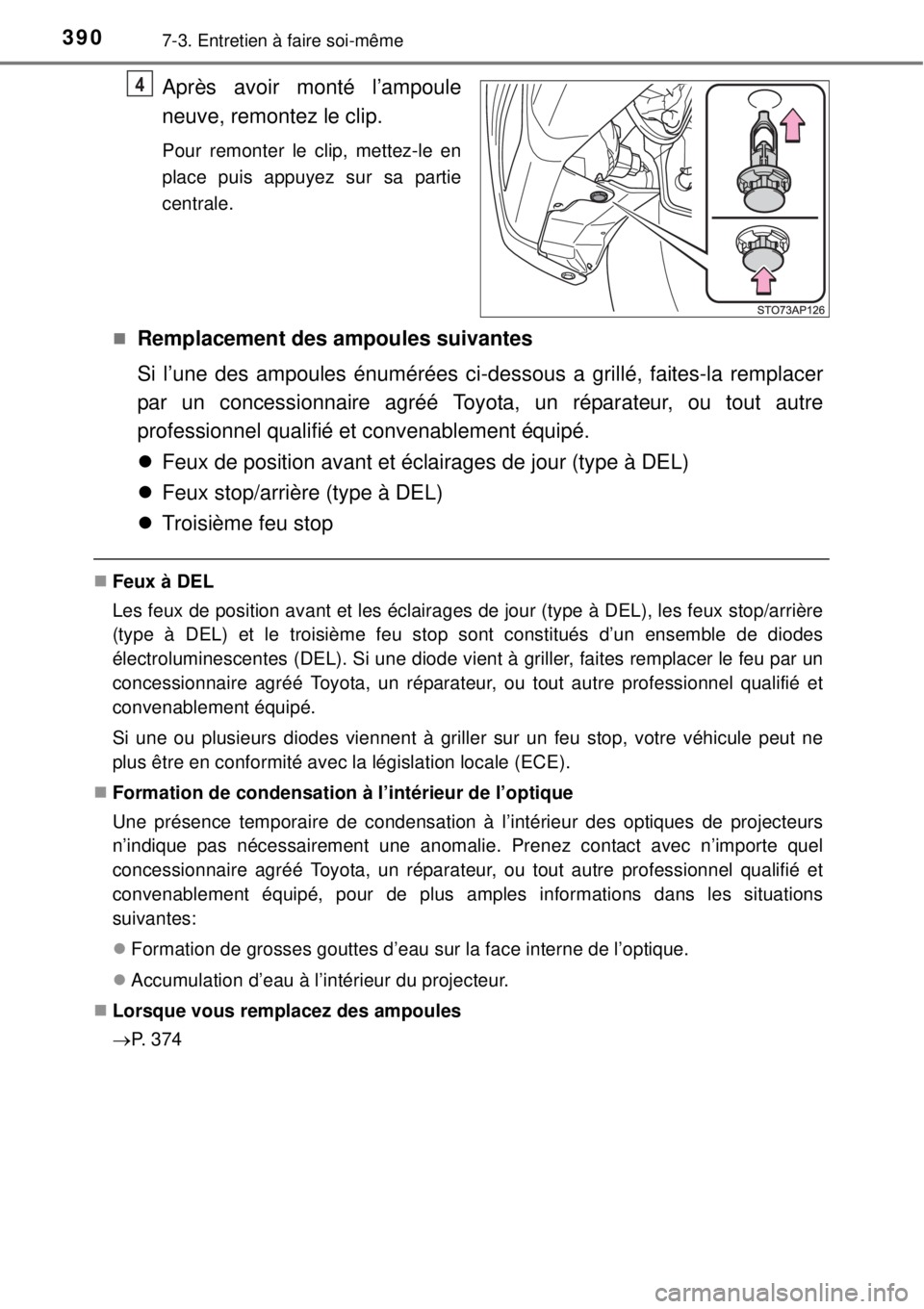

Après avoir monté l’ampoule
neuve, remontez le clip.
Pour remonter le clip, mettez-le en
place puis appuyez sur sa partie
centrale.

Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Feux de position avant et éclairages de jour (type à DEL)
Feux stop/arrière (type à DEL)
Troisième feu stop
Feux à DEL
Les feux de position avant et les éclairages de jour (type à DEL), les feux stop/arrière
(type à DEL) et le troisième feu stop sont constitués d’un ensemble de diodes
électroluminescentes (DEL). Si une diode vient à griller, faites remplacer le feu par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
Si une ou plusieurs diodes viennent à griller sur un feu stop, votre véhicule peut ne
plus être en conformité avec la législation locale (ECE).
Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de projecteurs
n’indique pas nécessairement une anomalie. Prenez contact avec n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, pour de plus amples informations dans les situations
suivantes:
Formation de grosses gouttes d’eau sur la face interne de l’optique.
Accumulation d’eau à l’intérieur du projecteur.
Lorsque vous remplacez des ampoules
P. 3 7 4
