4718-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52J23S
●Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P (Multidrive) o N (transmisión
manual).
● Detenga el motor.
● Encienda los intermitentes de emergencia. (P. 430)
● Compruebe el grado de deterioro en los neumáticos.
Sólo se debe reparar un neumático
con el kit de emergencia para
reparación de pinchazos si el daño
se ha producido a causa de un
clavo o tornillo que ha pasado a
través de la banda de rodadura del
neumático.
• No extraiga el clavo o el tornillo
del neumático. La extracción del
objeto puede ensanchar la
apertura e imposibilitar la
reparación de emergencia con
el kit.
• Para evitar fugas de la pasta sellante, desplace el vehículo hasta que el
área del pinchazo, si se ha detectado, quede en la parte superior del
neumático.
■ Un neumático pinchado que no puede repararse con el kit de emergencia para la
reparación de pinchazos
● En los casos siguientes, el neumático no se puede reparar con el kit de emergencia
para la reparación de pinchazos. Póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
● Cuando el neumático está dañado por conducir sin suficiente presión de aire
● Cuando existen grietas o daños en alguna zona del neumático, como en el flanco
(excepto en la banda de rodadura)
● Cuando el neumático está claramente separado de la rueda
● Cuando el corte o el daño de la banda de rodadura tiene una longitud de 4 mm
(0,16 pul.) o más
● Cuando la rueda está dañada
● Cuando se han pinchado dos o más neumáticos
● Cuando más de dos objetos puntiagudos, como clavos o tornillos, han traspasado la
banda de rodadura de un neumático sencillo
● Cuando la pasta sellante ha caducado
Antes de reparar el neumático

4728-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52J23S
*: Uso del gato, la manivela para el gato y una llave para tuercas de rueda. (si está
instalado) ( P. 456) Es posible comprar un gato, una manivela para el gato y una
llave para tuercas de rueda en un concesionario Toyota autorizado, cualquier taller
u otro profesional con la cualificación y el equipo necesarios.

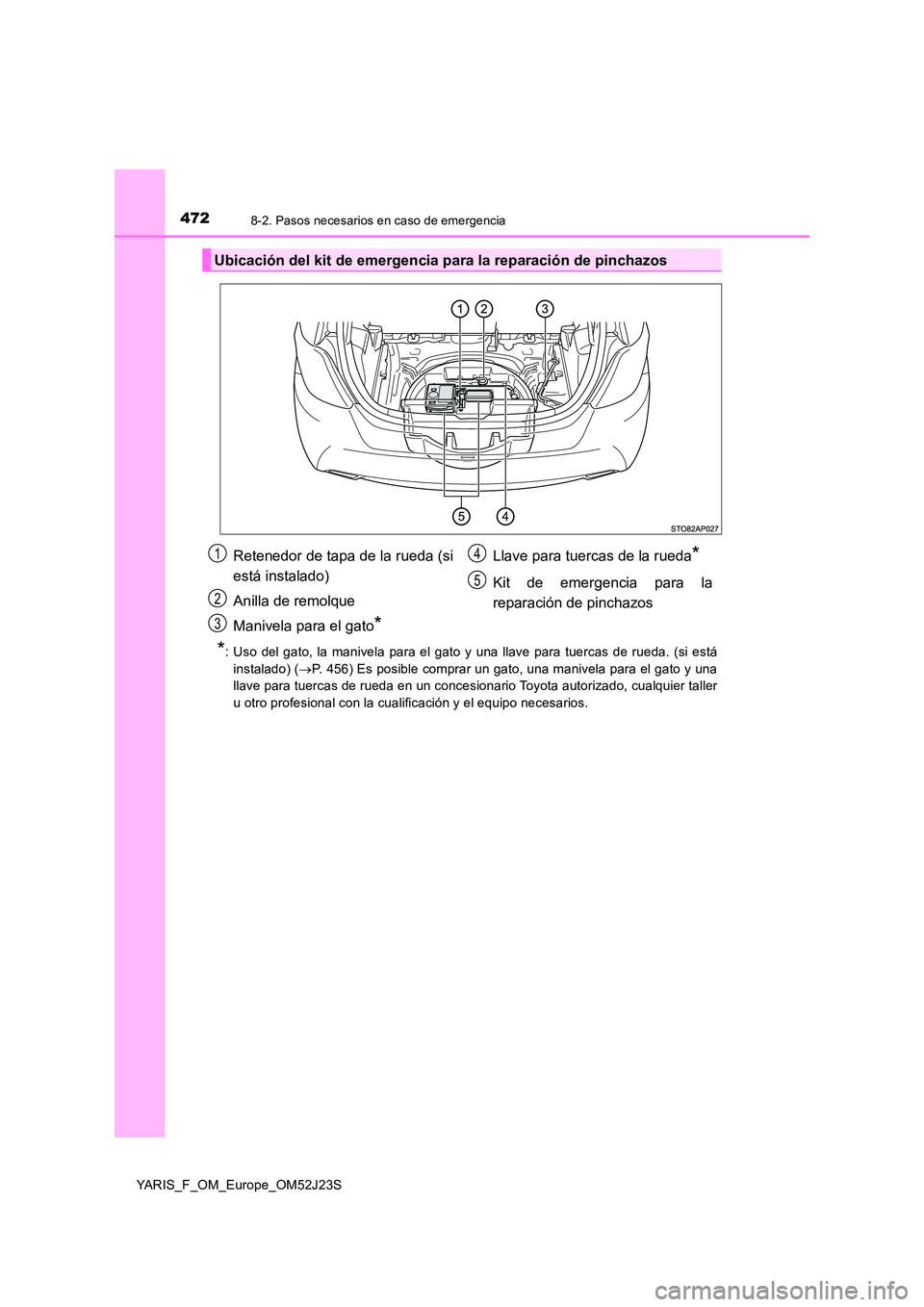

Ubicación del kit de emergencia para la reparación de pinchazos
Retenedor de tapa de la rueda (si
está instalado)
Anilla de remolque
Manivela para el gato*
Llave para tuercas de la rueda*
Kit de emergencia para la
reparación de pinchazos
1
2
3
4
5

4738-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52J23S

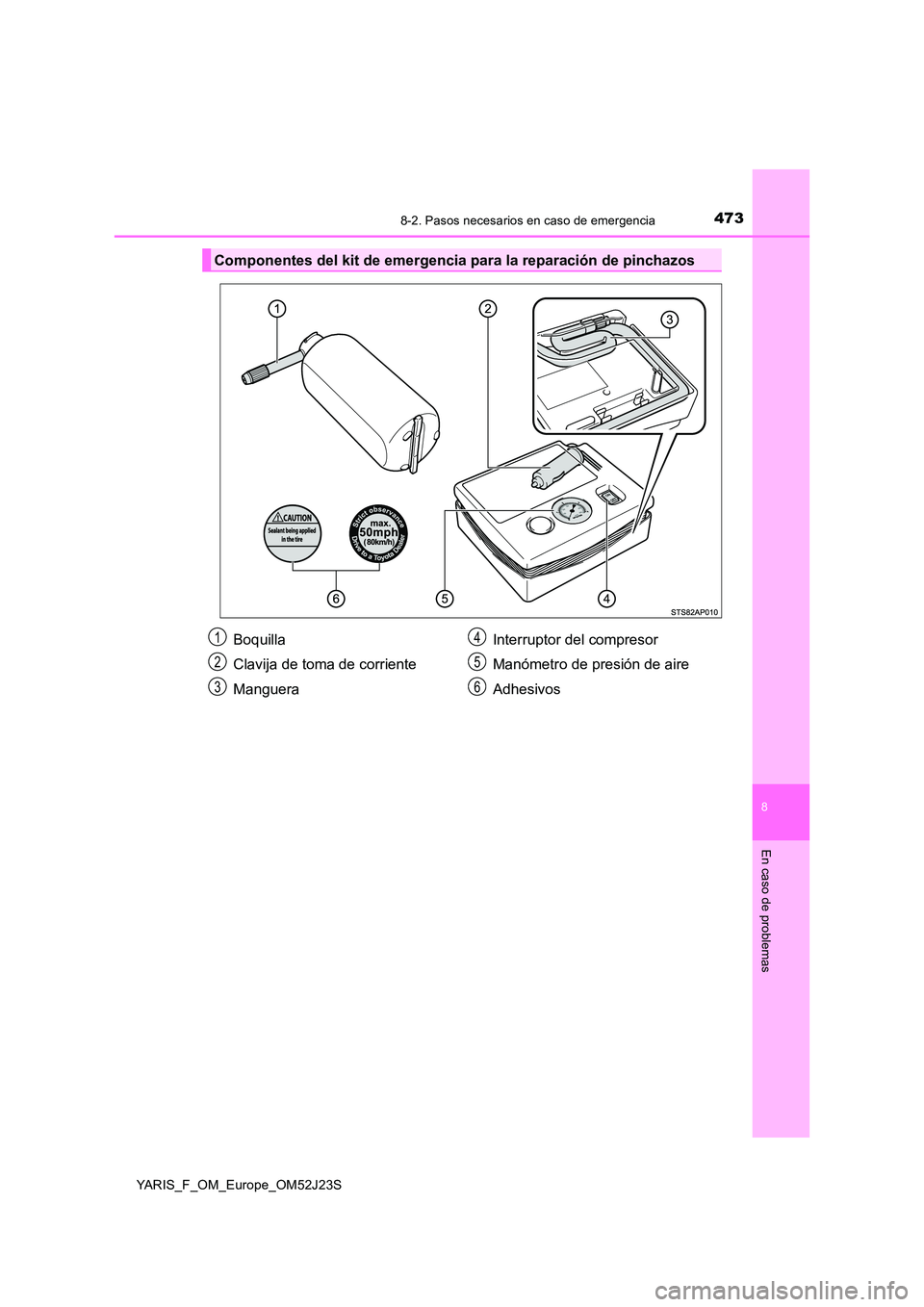

Componentes del kit de emergencia para la reparación de pinchazos
Boquilla
Clavija de toma de corriente
Manguera
Interruptor del compresor
Manómetro de presión de aire
Adhesivos
1
2
3
4
5
6

4748-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52J23S

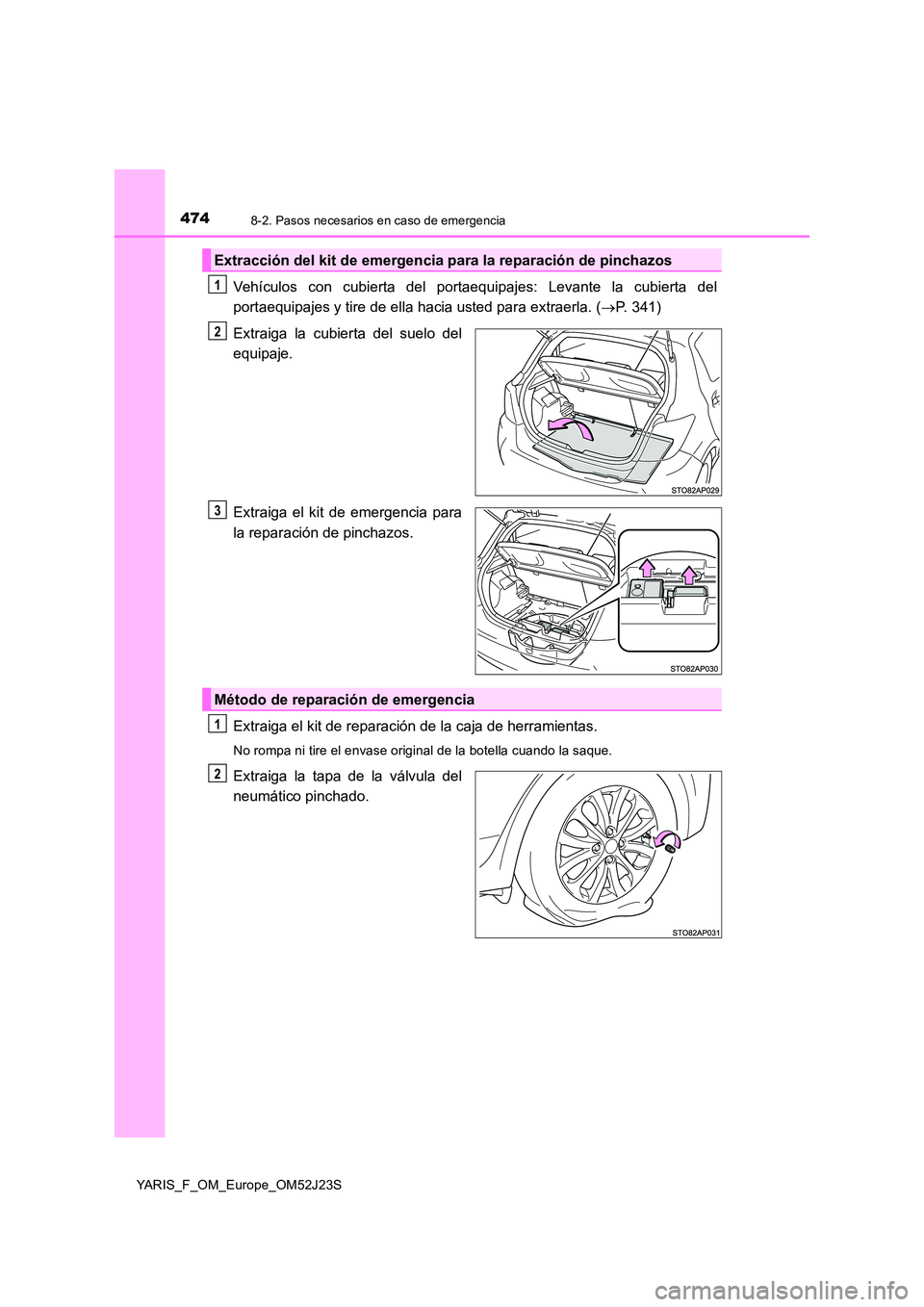

Vehículos con cubierta del portaequipajes: Levante la cubierta del
portaequipajes y tire de ella hacia usted para extraerla. ( P. 341)
Extraiga la cubierta del suelo del
equipaje.
Extraiga el kit de emergencia para
la reparación de pinchazos.
Extraiga el kit de reparación de la caja de herramientas.
No rompa ni tire el envase original de la botella cuando la saque.
Extraiga la tapa de la válvula del
neumático pinchado.
Extracción del kit de emergencia para la reparación de pinchazos
1
2
3
Método de reparación de emergencia
1
2

4758-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52J23S

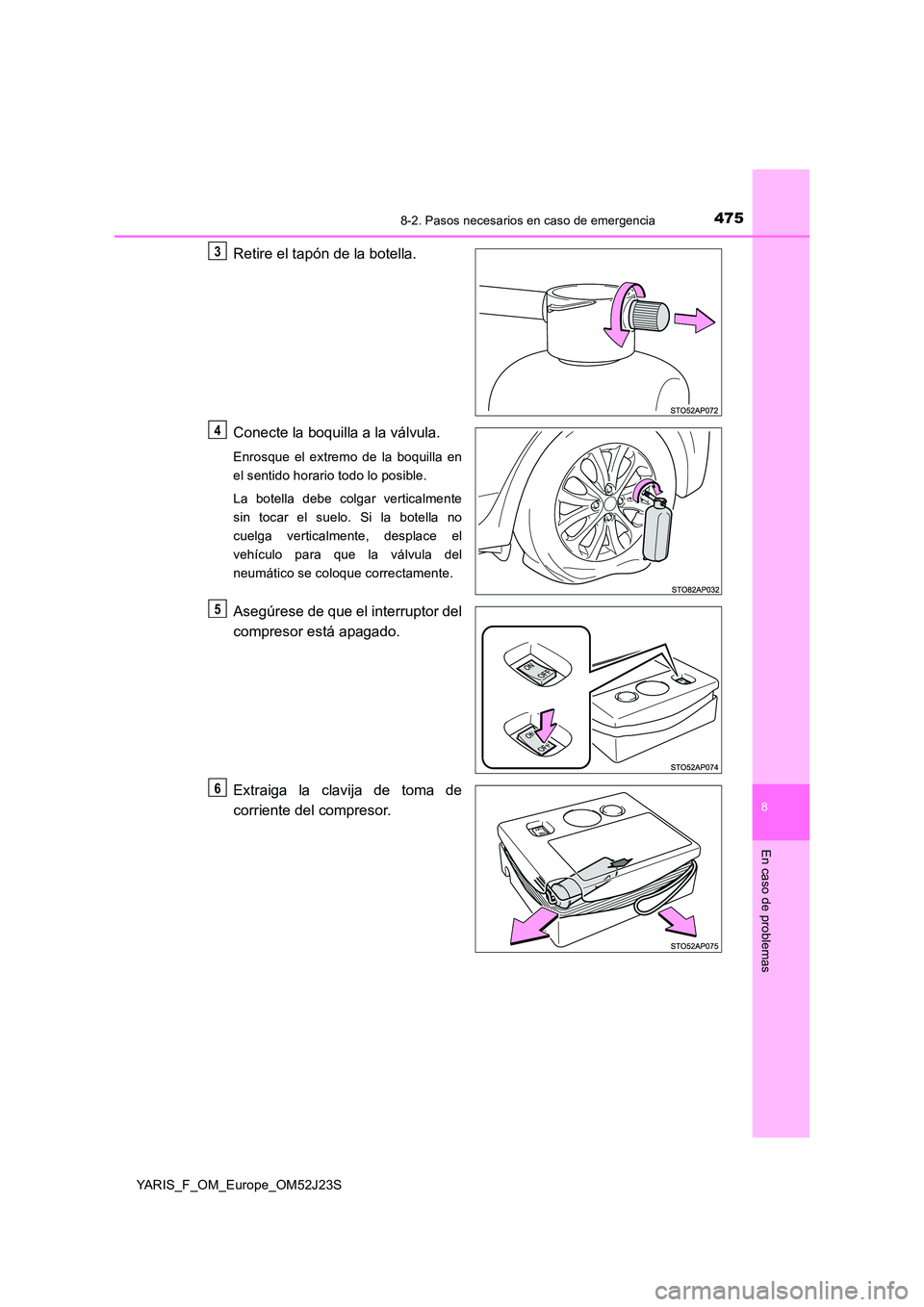

Retire el tapón de la botella.
Conecte la boquilla a la válvula.
Enrosque el extremo de la boquilla en
el sentido horario todo lo posible.
La botella debe colgar verticalmente
sin tocar el suelo. Si la botella no
cuelga verticalmente, desplace el
vehículo para que la válvula del
neumático se coloque correctamente.
Asegúrese de que el interruptor del
compresor está apagado.
Extraiga la clavija de toma de
corriente del compresor.
3
4
5
6

4768-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52J23S

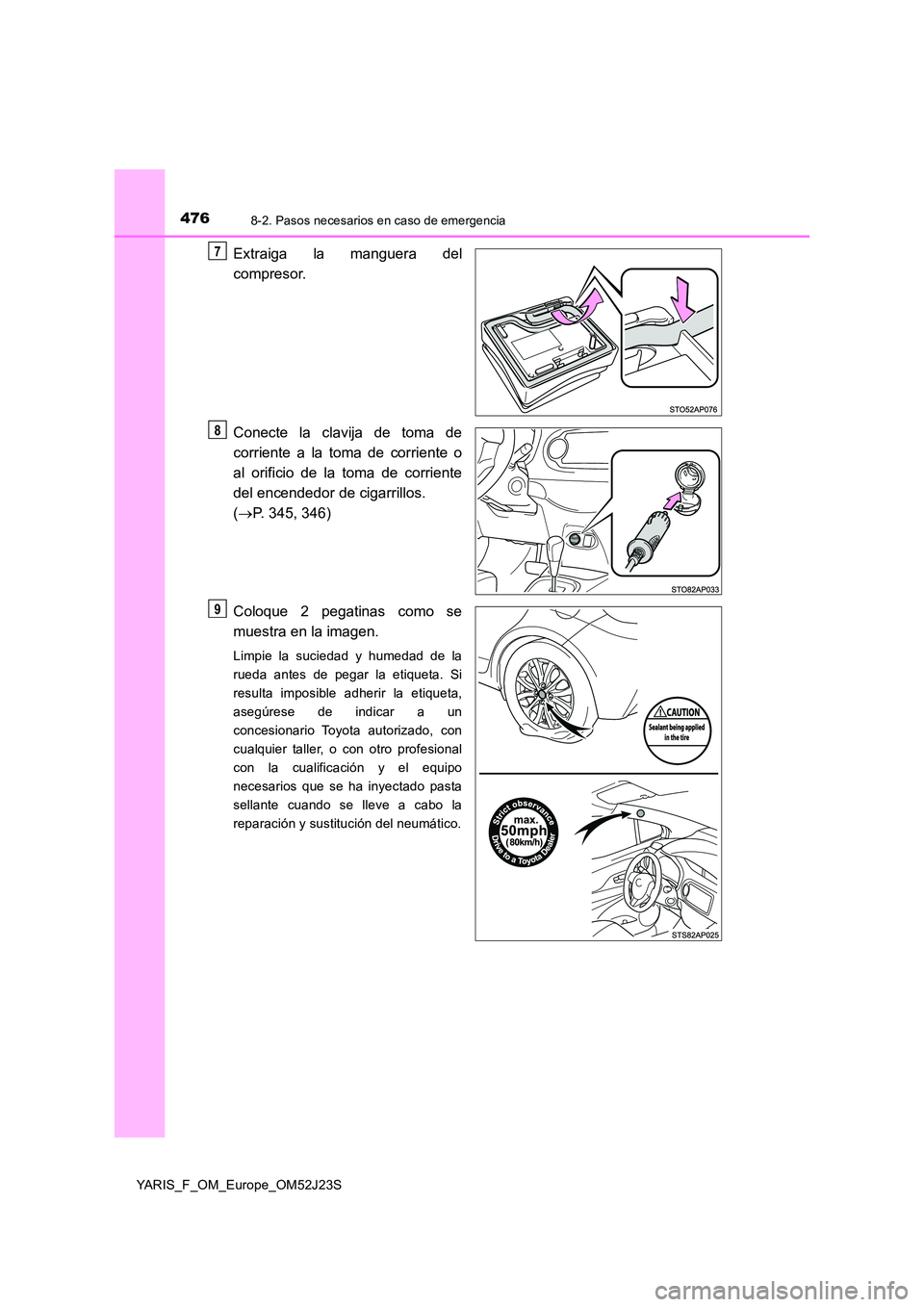

Extraiga la manguera del
compresor.
Conecte la clavija de toma de
corriente a la toma de corriente o
al orificio de la toma de corriente
del encendedor de cigarrillos.
( P. 345, 346)
Coloque 2 pegatinas como se
muestra en la imagen.
Limpie la suciedad y humedad de la
rueda antes de pegar la etiqueta. Si
resulta imposible adherir la etiqueta,
asegúrese de indicar a un
concesionario Toyota autorizado, con
cualquier taller, o con otro profesional
con la cualificación y el equipo
necesarios que se ha inyectado pasta
sellante cuando se lleve a cabo la
reparación y sustitución del neumático.
7
8
9

4778-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52J23S

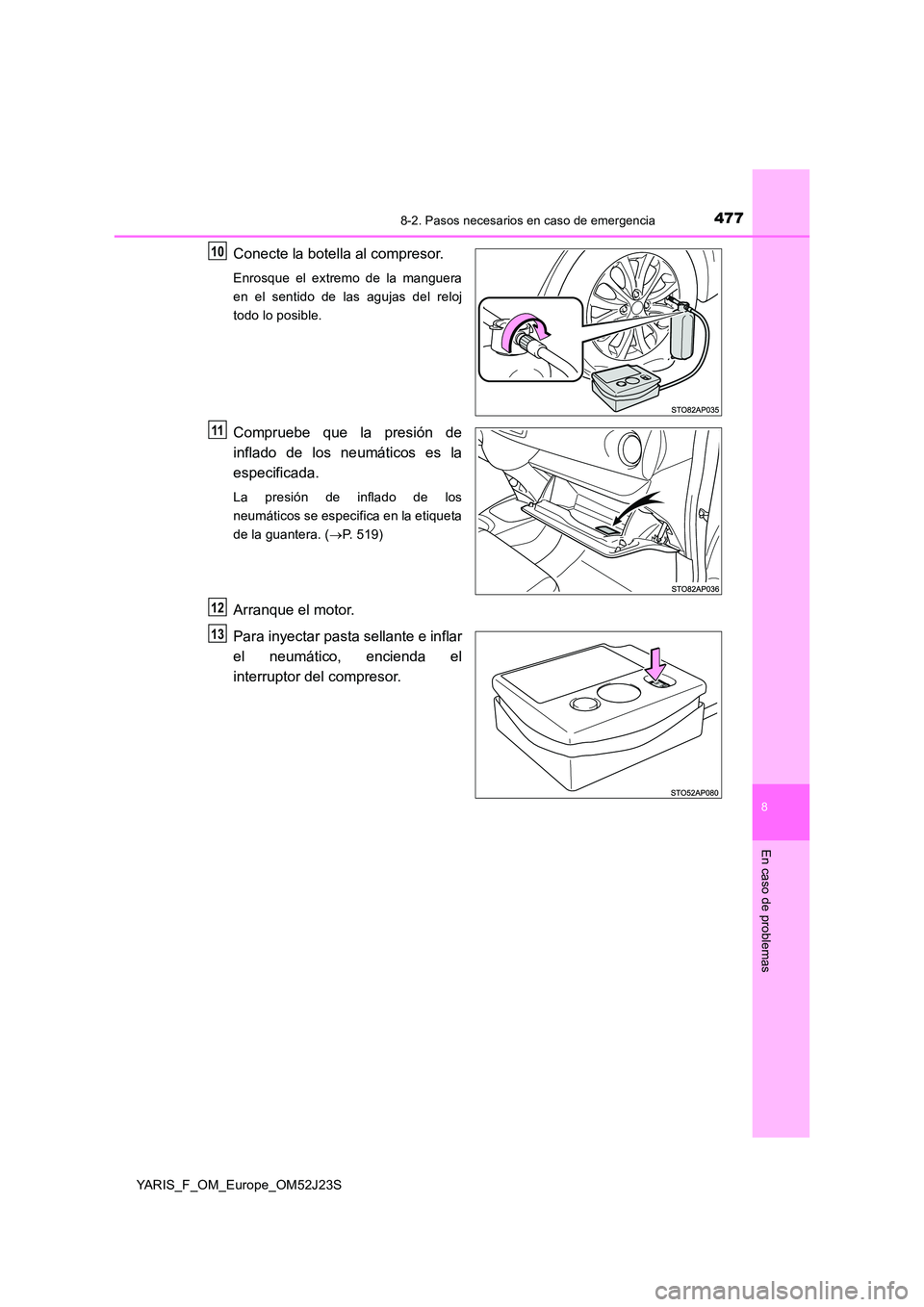

Conecte la botella al compresor.
Enrosque el extremo de la manguera
en el sentido de las agujas del reloj
todo lo posible.
Compruebe que la presión de
inflado de los neumáticos es la
especificada.
La presión de inflado de los
neumáticos se especifica en la etiqueta
de la guantera. ( P. 519)
Arranque el motor.
Para inyectar pasta sellante e inflar
el neumático, encienda el
interruptor del compresor.
10
11
12
13

4788-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52J23S

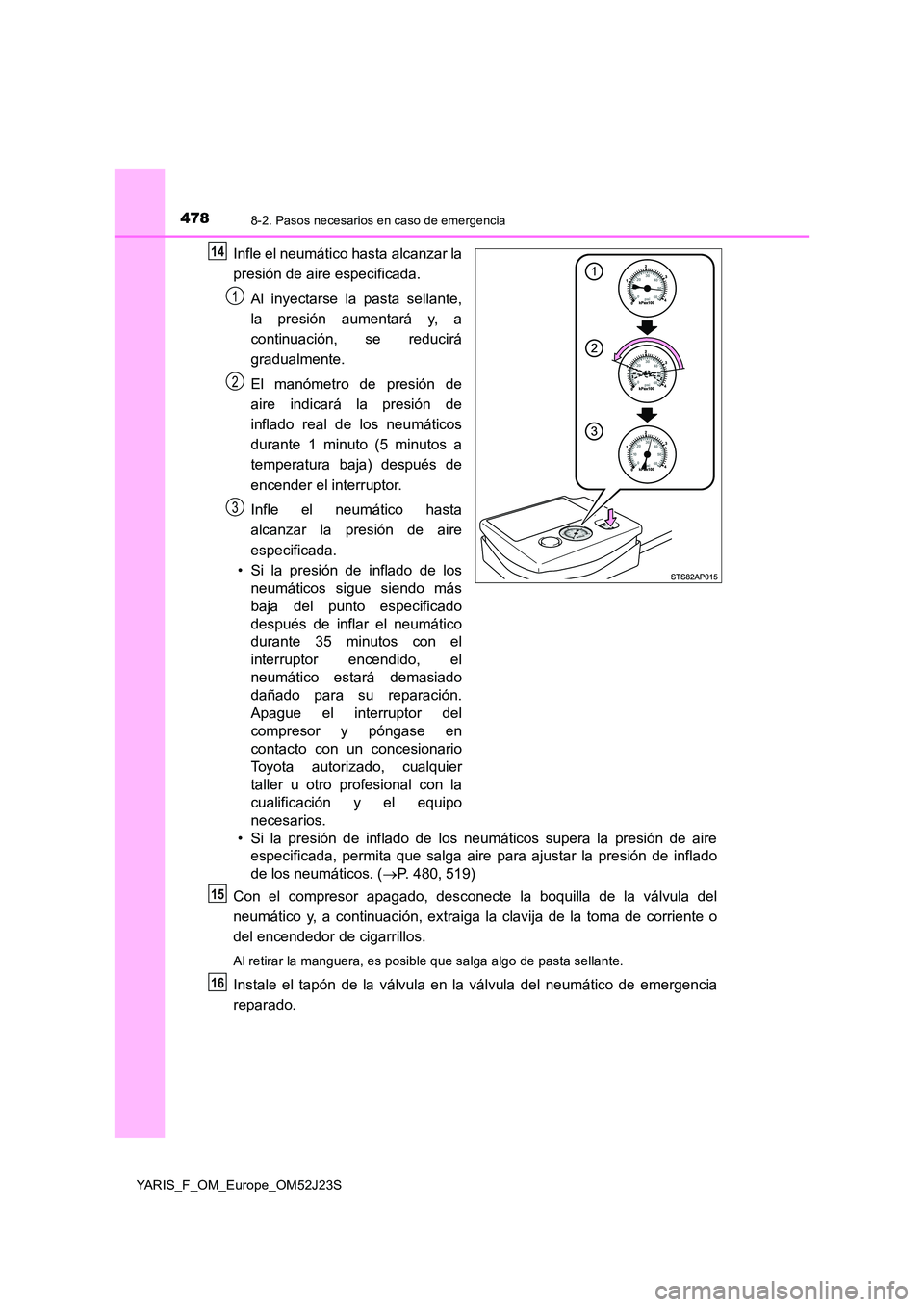

Infle el neumático hasta alcanzar la
presión de aire especificada.
Al inyectarse la pasta sellante,
la presión aumentará y, a
continuación, se reducirá
gradualmente.
El manómetro de presión de
aire indicará la presión de
inflado real de los neumáticos
durante 1 minuto (5 minutos a
temperatura baja) después de
encender el interruptor.
Infle el neumático hasta
alcanzar la presión de aire
especificada.
• Si la presión de inflado de los
neumáticos sigue siendo más
baja del punto especificado
después de inflar el neumático
durante 35 minutos con el
interruptor encendido, el
neumático estará demasiado
dañado para su reparación.
Apague el interruptor del
compresor y póngase en
contacto con un concesionario
Toyota autorizado, cualquier
taller u otro profesional con la
cualificación y el equipo
necesarios.
• Si la presión de inflado de los neumáticos supera la presión de aire
especificada, permita que salga aire para ajustar la presión de inflado
de los neumáticos. ( P. 480,519)
Con el compresor apagado, desconecte la boquilla de la válvula del
neumático y, a continuación, extraiga la clavija de la toma de corriente o
del encendedor de cigarrillos.
Al retirar la manguera, es posible que salga algo de pasta sellante.
Instale el tapón de la válvula en la válvula del neumático de emergencia
reparado.
14
1
2
3
15
16

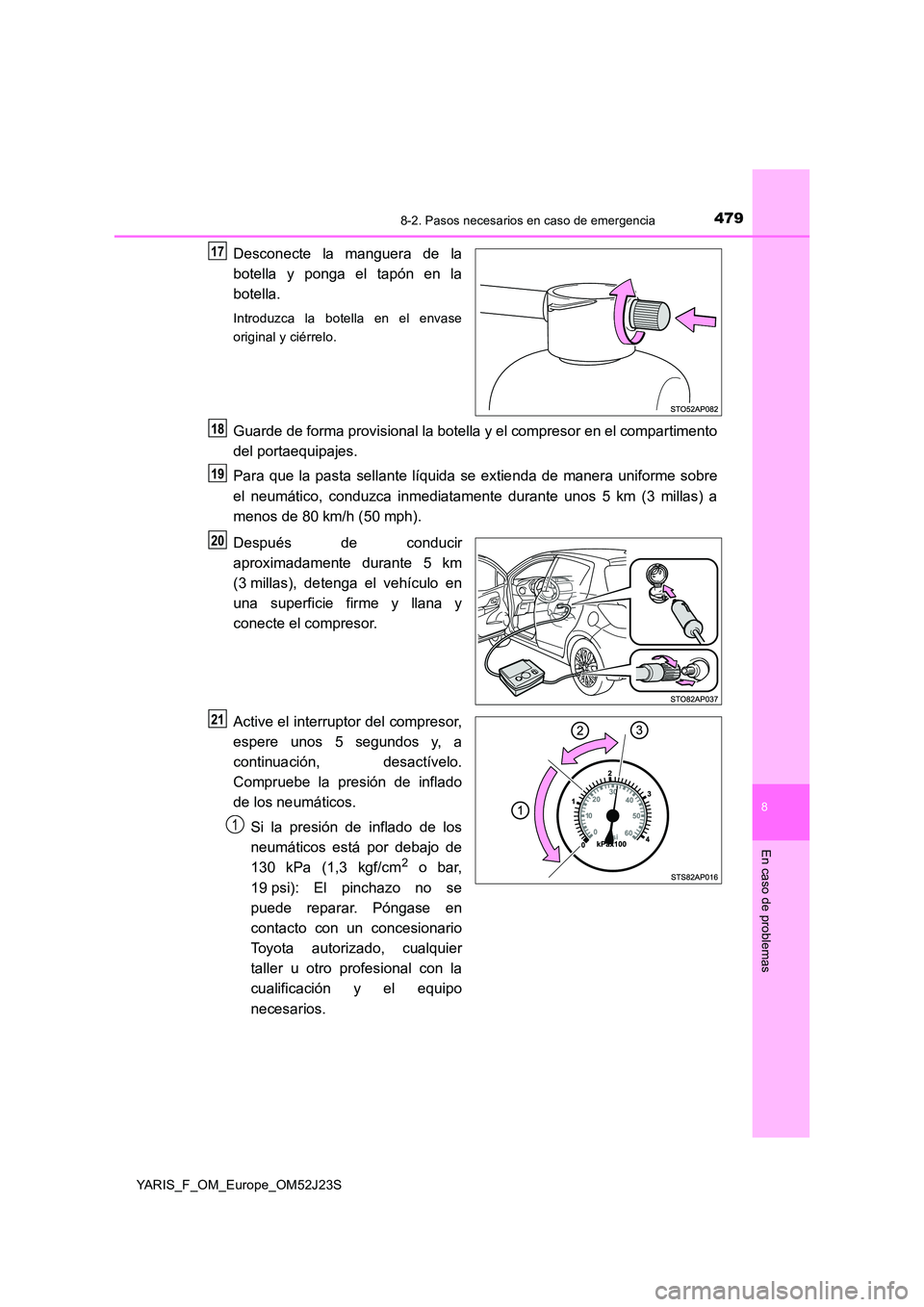

4798-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52J23S
Desconecte la manguera de la
botella y ponga el tapón en la
botella.
Introduzca la botella en el envase
original y ciérrelo.
Guarde de forma provisional la botella y el compresor en el compartimento
del portaequipajes.
Para que la pasta sellante líquida se extienda de manera uniforme sobre
el neumático, conduzca inmediatamente durante unos 5 km (3 millas) a
menos de 80 km/h (50 mph).
Después de conducir
aproximadamente durante 5 km
(3 millas), detenga el vehículo en
una superficie firme y llana y
conecte el compresor.
Active el interruptor del compresor,
espere unos 5 segundos y, a
continuación, desactívelo.
Compruebe la presión de inflado
de los neumáticos.
Si la presión de inflado de los
neumáticos está por debajo de
130 kPa (1,3 kgf/cm2 o bar,
19 psi): El pinchazo no se
puede reparar. Póngase en
contacto con un concesionario
Toyota autorizado, cualquier
taller u otro profesional con la
cualificación y el equipo
necesarios.
17
1

4808-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52J23S

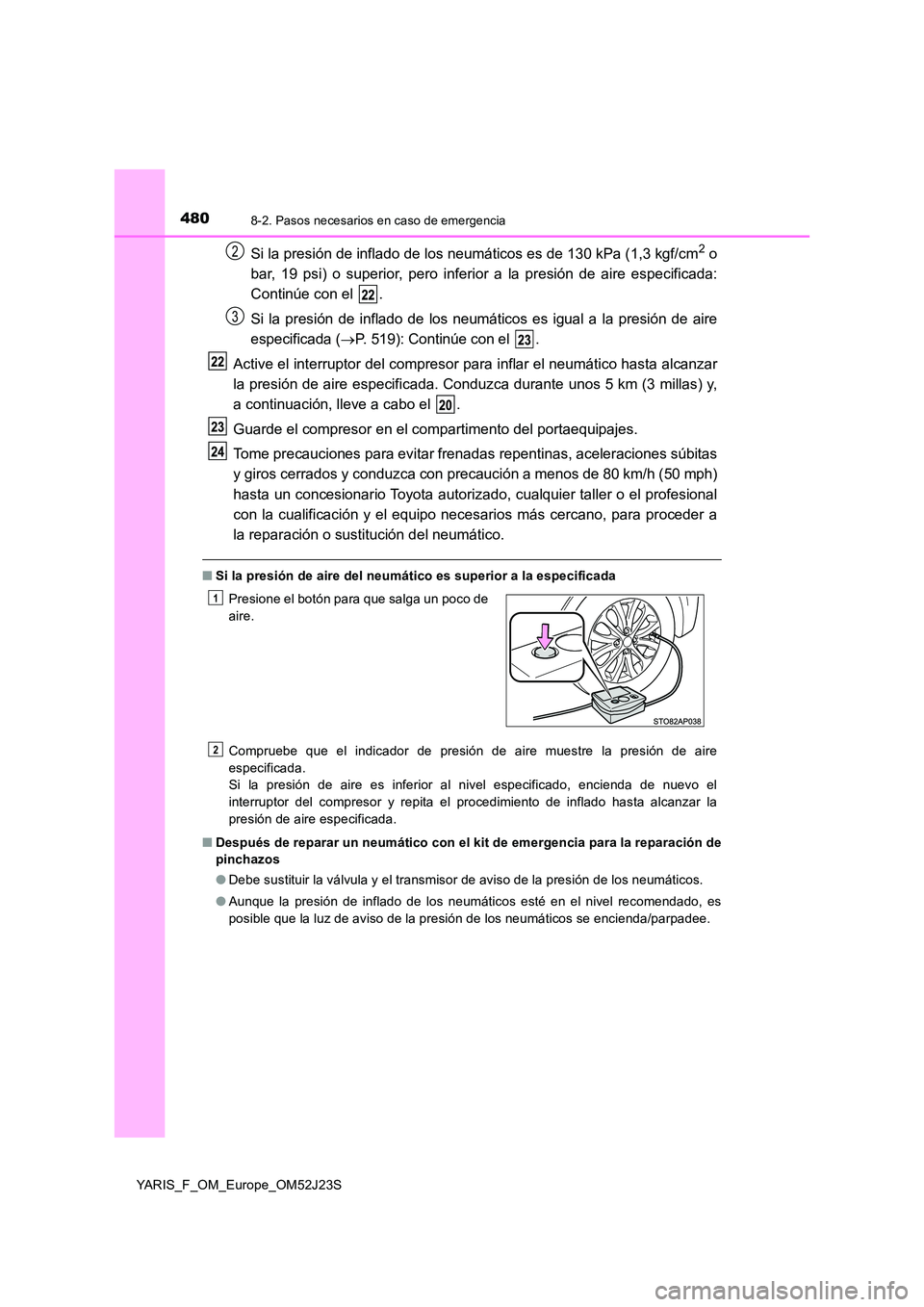

Si la presión de inflado de los neumáticos es de 130 kPa (1,3 kgf/cm2 o
bar, 19 psi) o superior, pero inferior a la presión de aire especificada:
Continúe con el .
Si la presión de inflado de los neumáticos es igual a la presión de aire
especificada ( P. 519): Continúe con el .
Active el interruptor del compresor para inflar el neumático hasta alcanzar
la presión de aire especificada. Conduzca durante unos 5 km (3 millas) y,
a continuación, lleve a cabo el .
Guarde el compresor en el com partimento del portaequipajes.
Tome precauciones para evitar frenadas repentinas, aceleraciones súbitas
y giros cerrados y conduzca con precaución a menos de 80 km/h (50 mph)
hasta un concesionario Toyota autorizado, cualquier taller o el profesional
con la cualificación y el equipo necesarios más cercano, para proceder a
la reparación o sustitución del neumático.
■ Si la presión de aire del neumático es superior a la especificada
Compruebe que el indicador de presión de aire muestre la presión de aire
especificada.
Si la presión de aire es inferior al nivel especificado, encienda de nuevo el
interruptor del compresor y repita el procedimiento de inflado hasta alcanzar la
presión de aire especificada.
■ Después de reparar un neumático con el kit de emergencia para la reparación de
pinchazos
● Debe sustituir la válvula y el transmisor de aviso de la presión de los neumáticos.
● Aunque la presión de inflado de los neumáticos esté en el nivel recomendado, es
posible que la luz de aviso de la presión de los neumáticos se encienda/parpadee.
Presione el botón para que salga un poco de
aire.
2
3
1
2
