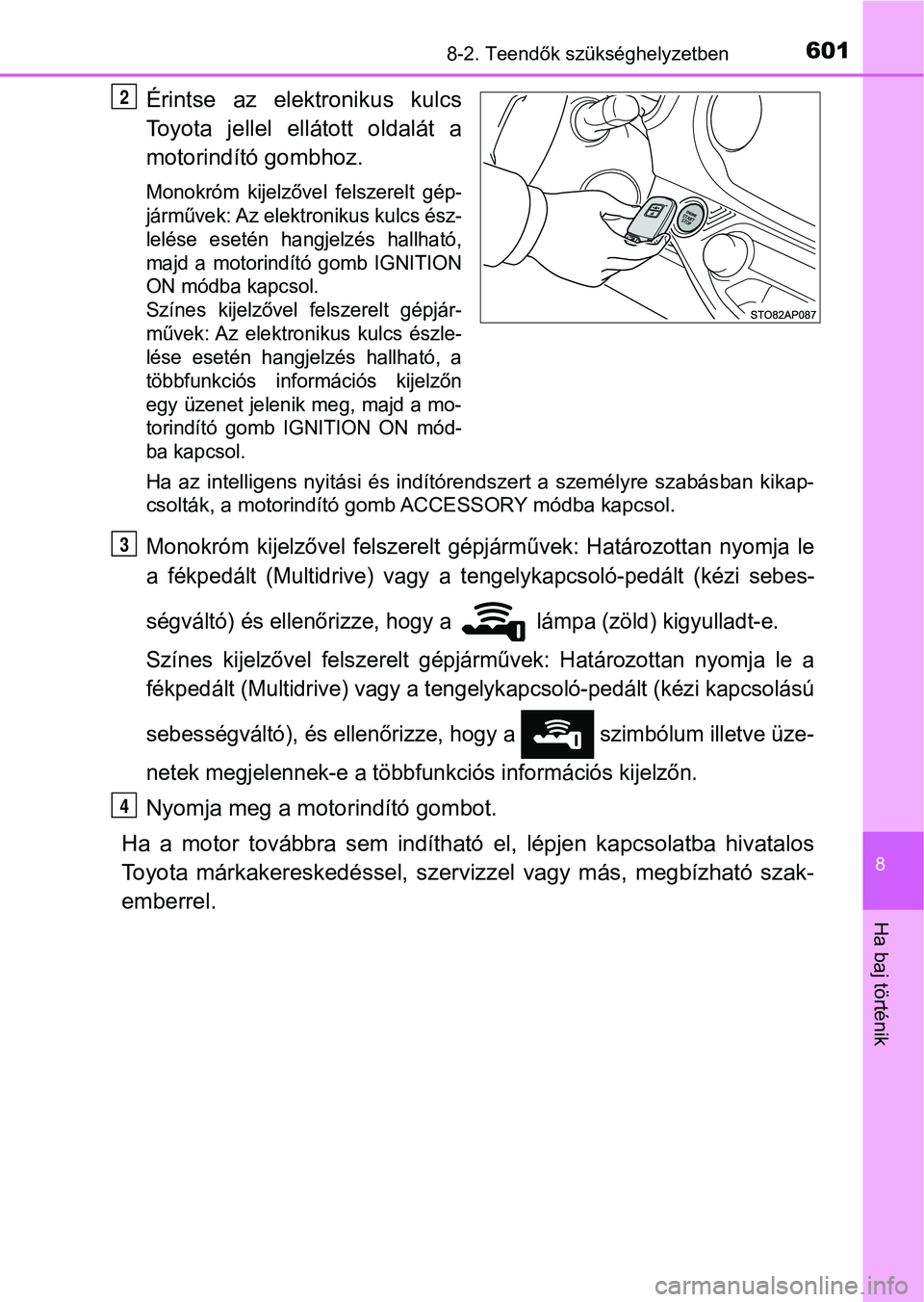

6018-2. Teendők szükséghelyzetben
8
Ha baj történik
Érintse az elektronikus kulcs
Toyota jellel ellátott oldalát a
motorindító gombhoz.
Monokróm kijelzővel felszerelt gép-
járművek: Az elektronikus kulcs ész-
lelése esetén hangjelzés hallható,
majd a motorindító gomb IGNITION
ON módba kapcsol.
Színes kijelzővel felszerelt gépjár-
művek: Az elektronikus kulcs észle-
lése esetén hangjelzés hallható, a
többfunkciós információs kijelzőn
egy üzenet jelenik meg, majd a mo-
torindító gomb IGNITION ON mód-
ba kapcsol.
Ha az intelligens nyitási és indítórendszert a személyre szabásban kikap-
csolták, a motorindító gomb ACCESSORY módba kapcsol.
Monokróm kijelzővel felszerelt gépjárművek: Határozottan nyomja le
a fékpedált (Multidrive) vagy a tengelykapcsoló-pedált (kézi se bes-
ségváltó) és ellenőrizze, hogy a lámpa (zöld) kigyulladt-e.
Színes kijelzővel felszerelt gépjárművek: Határozottan nyomja l e a
fékpedált (Multidrive) vagy a tengelykapcsoló-pedált (kézi kapc solású
sebességváltó), és ellenőrizze, hogy a szimbólum illetve üze-
netek megjelennek-e a többfun kciós információs kijelzőn.
Nyomja meg a motorindító gombot.
Ha a motor továbbra sem indíthat ó el, lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szerv izzel vagy más, megbízható szak-
emberrel.
2
3
4

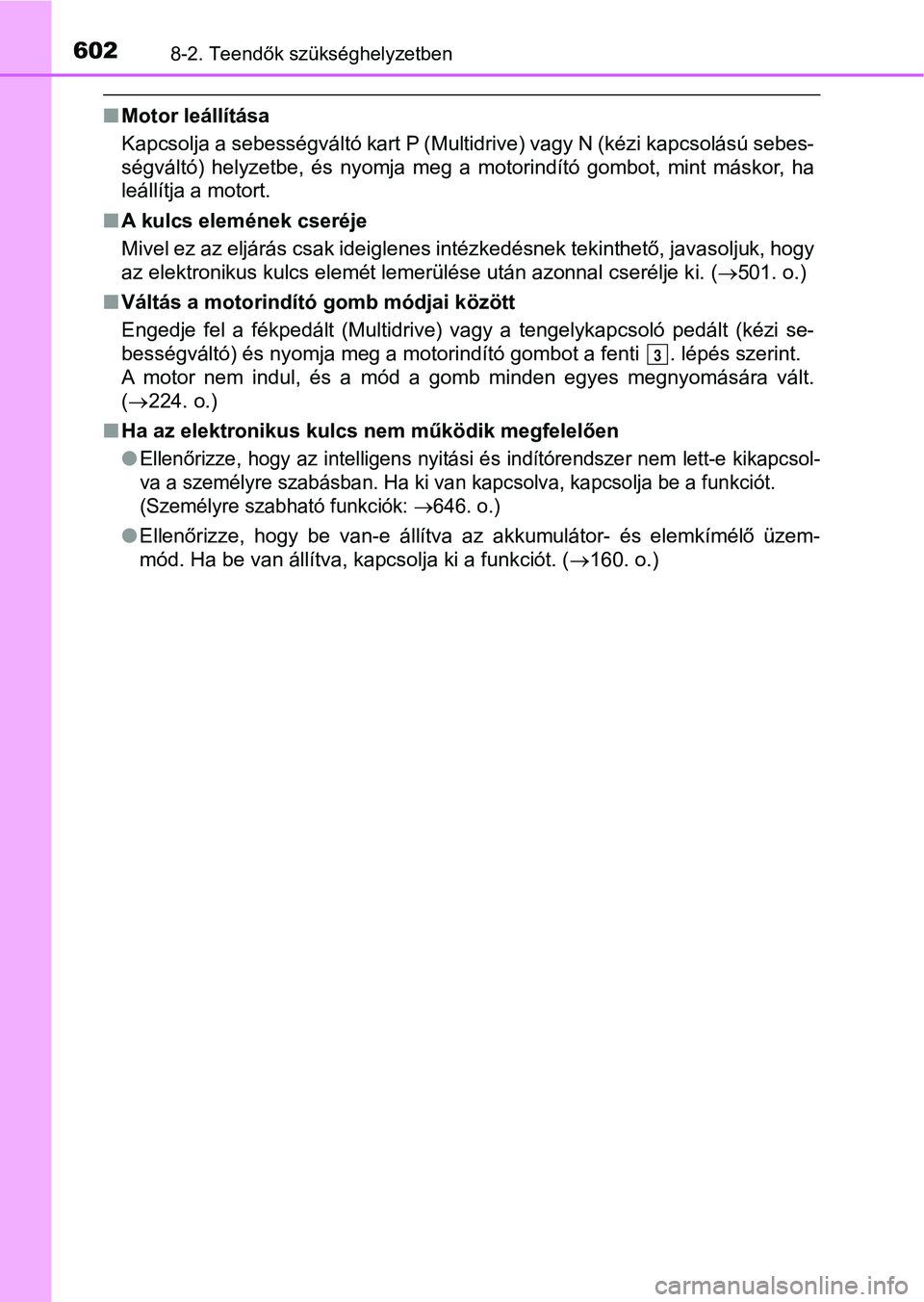

6028-2. Teendők szükséghelyzetben
nMotor leállítása
Kapcsolja a sebességváltó kart P (Multidrive) vagy N (kézi kapc solású sebes-
ségváltó) helyzetbe, és nyomja meg a motorindító gombot, mint m áskor, ha
leállítja a motort.
n A kulcs elemének cseréje
Mivel ez az eljárás csak ideiglenes intézkedésnek tekinthető, j avasoljuk, hogy
az elektronikus kulcs elemét lemerülése után azonnal cserélje k i. (501. o.)
n Váltás a motorindító gomb módjai között
Engedje fel a fékpedált (Multidrive) vagy a tengelykapcsoló ped ált (kézi se-
bességváltó) és nyomja meg a motorindító gombot a fenti . lépés szerint.
A motor nem indul, és a mód a gomb minden egyes megnyomására vá lt.
(  224. o.)
n Ha az elektronikus kulcs nem működik megfelelően
l
Ellenőrizze, hogy az intelligens nyitási és indítórendszer nem lett-e kikapcsol-
va a személyre szabásban. Ha ki van kapcsolva, kapcsolja be a f unkciót.
(Személyre szabható funkciók:
646. o.)
l Ellenőrizze, hogy be van-e állítva az akkumulátor- és elemkímél ő üzem-
mód. Ha be van állítva, kapcsolja ki a funkciót. ( 160. o.)
3

6038-2. Teendők szükséghelyzetben
8
Ha baj történik

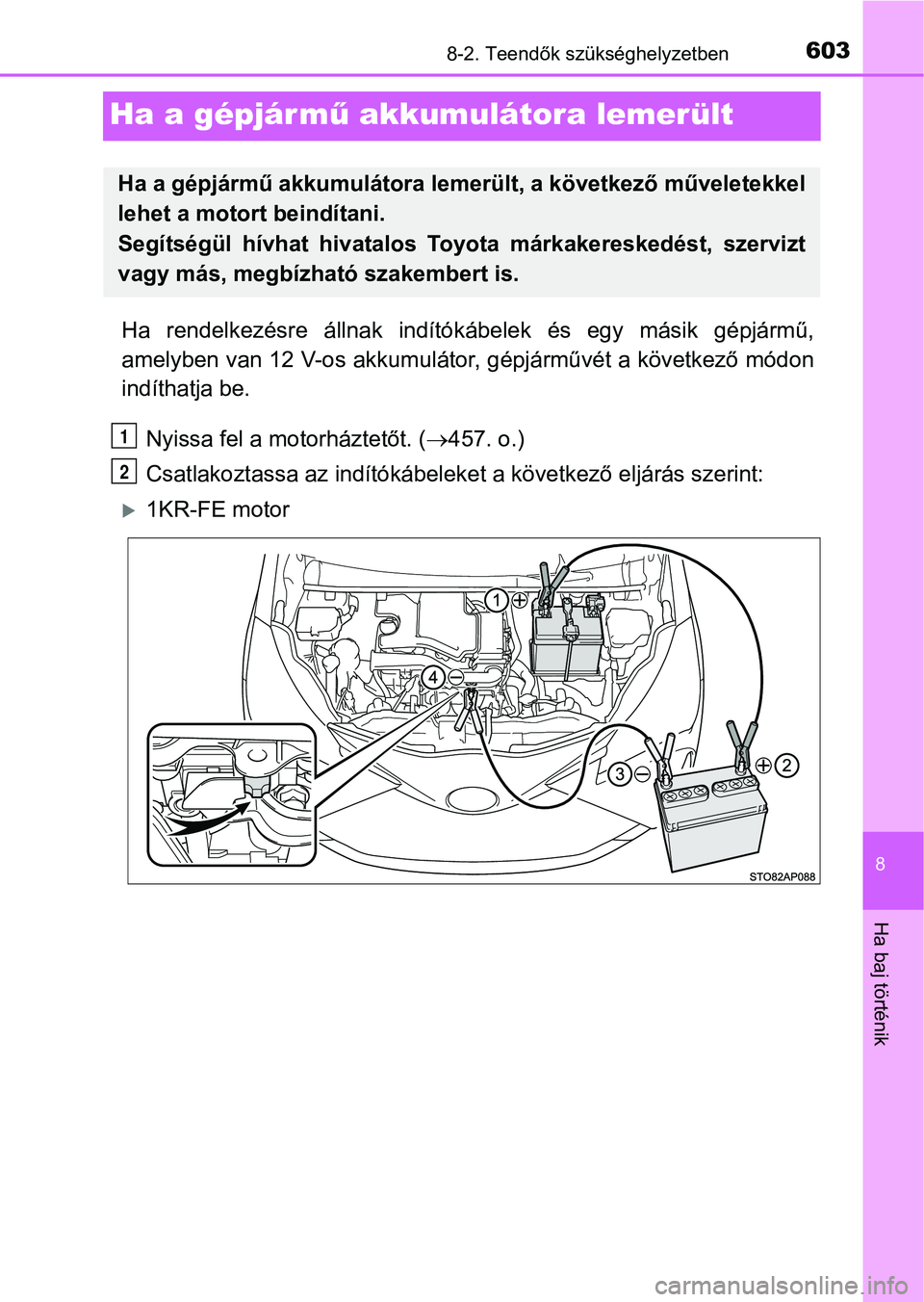

Ha a gépjármű akkumulátora lemerült
Ha rendelkezésre állnak indítók ábelek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor , gépjárművét a következő módon
indíthatja be.
Nyissa fel a motorháztetőt. ( 457. o.)
Csatlakoztassa az indítókábeleket a következő eljárás szerint:
1KR-FE motor
Ha a gépjármű akkumulátora lemerült, a következő műveletekkel
lehet a motort beindítani.
Segítségül hívhat hivatalos Toyota márkakereskedést, szervizt
vagy más, megbízható szakembert is.
1
2

6048-2. Teendők szükséghelyzetben

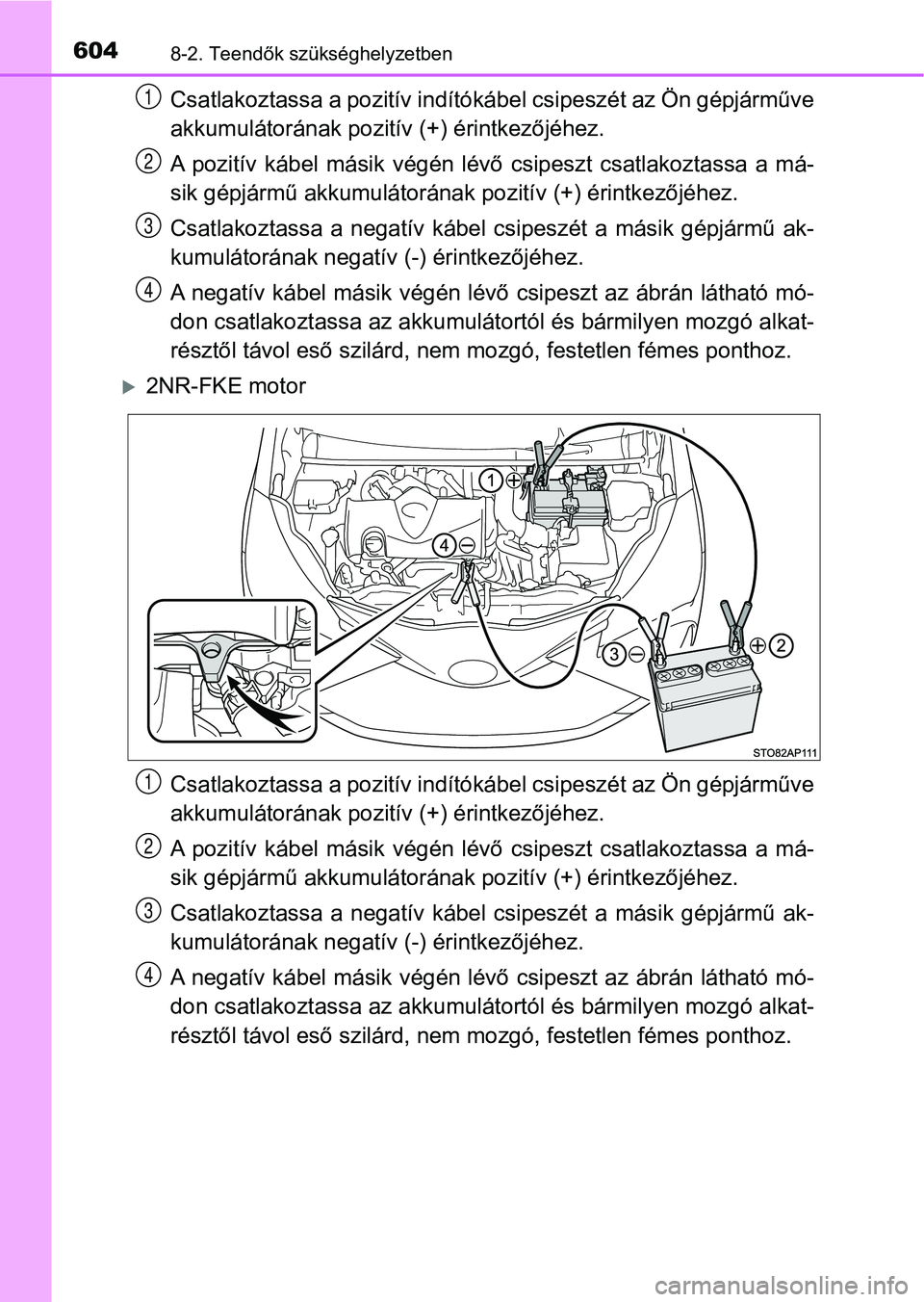

Csatlakoztassa a pozitív indítókábel csipeszét az Ön gépjárműve
akkumulátorának pozitív (+) érintkezőjéhez.
A pozitív kábel másik végén lévő csipeszt csatlakoztassa a má-
sik gépjármű akkumulátorának p ozitív (+) érintkezőjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt az ábrán látható mó-
don csatlakoztassa az akkumulá tortól és bármilyen mozgó alkat-
résztől távol eső szilárd, nem m ozgó, festetlen fémes ponthoz.
2NR-FKE motor
Csatlakoztassa a pozit ív indítókábel csipeszét az Ön gépjárműve
akkumulátorának pozitív (+) érintkezőjéhez.
A pozitív kábel másik végén lévő csipeszt csatlakoztassa a má-
sik gépjármű akkumulátorának p ozitív (+) érintkezőjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt az ábrán látható mó-
don csatlakoztassa az akkumulá tortól és bármilyen mozgó alkat-
résztől távol eső szilárd, nem m ozgó, festetlen fémes ponthoz.
1
2
3
4
1
2
3
4

6058-2. Teendők szükséghelyzetben
8
Ha baj történik

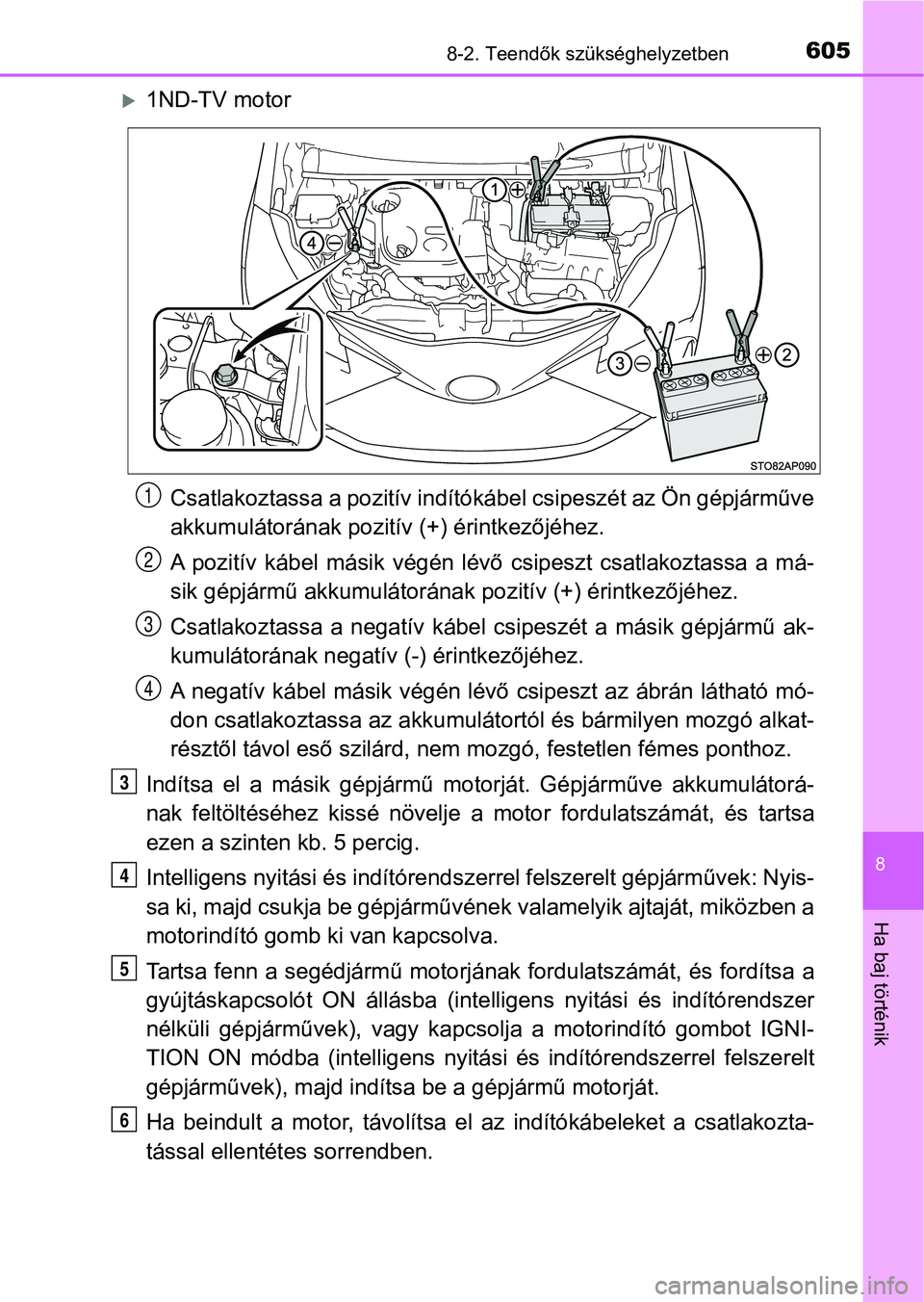

1ND-TV motorCsatlakoztassa a pozit ív indítókábel csipeszét az Ön gépjárműve
akkumulátorának pozitív (+) érintkezőjéhez.
A pozitív kábel másik végén lévő csipeszt csatlakoztassa a má-
sik gépjármű akkumulátorának p ozitív (+) érintkezőjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt az ábrán látható mó-
don csatlakoztassa az akkumulá tortól és bármilyen mozgó alkat-
résztől távol eső szilárd, nem m ozgó, festetlen fémes ponthoz.
Indítsa el a másik gépjármű motor ját. Gépjárműve akkumulátorá-
nak feltöltéséhez kissé növelje a motor fordulatszámát, és tartsa
ezen a szinten kb. 5 percig.
Intelligens nyitási és indítórends zerrel felszerelt gépjárművek: Nyis-
sa ki, majd csukja be gépjárműv ének valamelyik ajtaját, miközben a
motorindító gomb k i van kapcsolva.
Tartsa fenn a segédjármű motorjá nak fordulatszámát, és fordítsa a
gyújtáskapcsolót ON állásba (intelligens nyitási és indítórends zer
nélküli gépjárművek), vagy kapcsolja a motorindító gombot IGNI-
TION ON módba (intelligens nyitási és indítórendszerrel felszer elt
gépjárművek), majd indítsa be a gépjármű motorját.
Ha beindult a motor, távolítsa el az indítókábeleket a csatlako zta-
tással ellentétes sorrendben.
1
2
3
4
3
4
5
6

6068-2. Teendők szükséghelyzetben

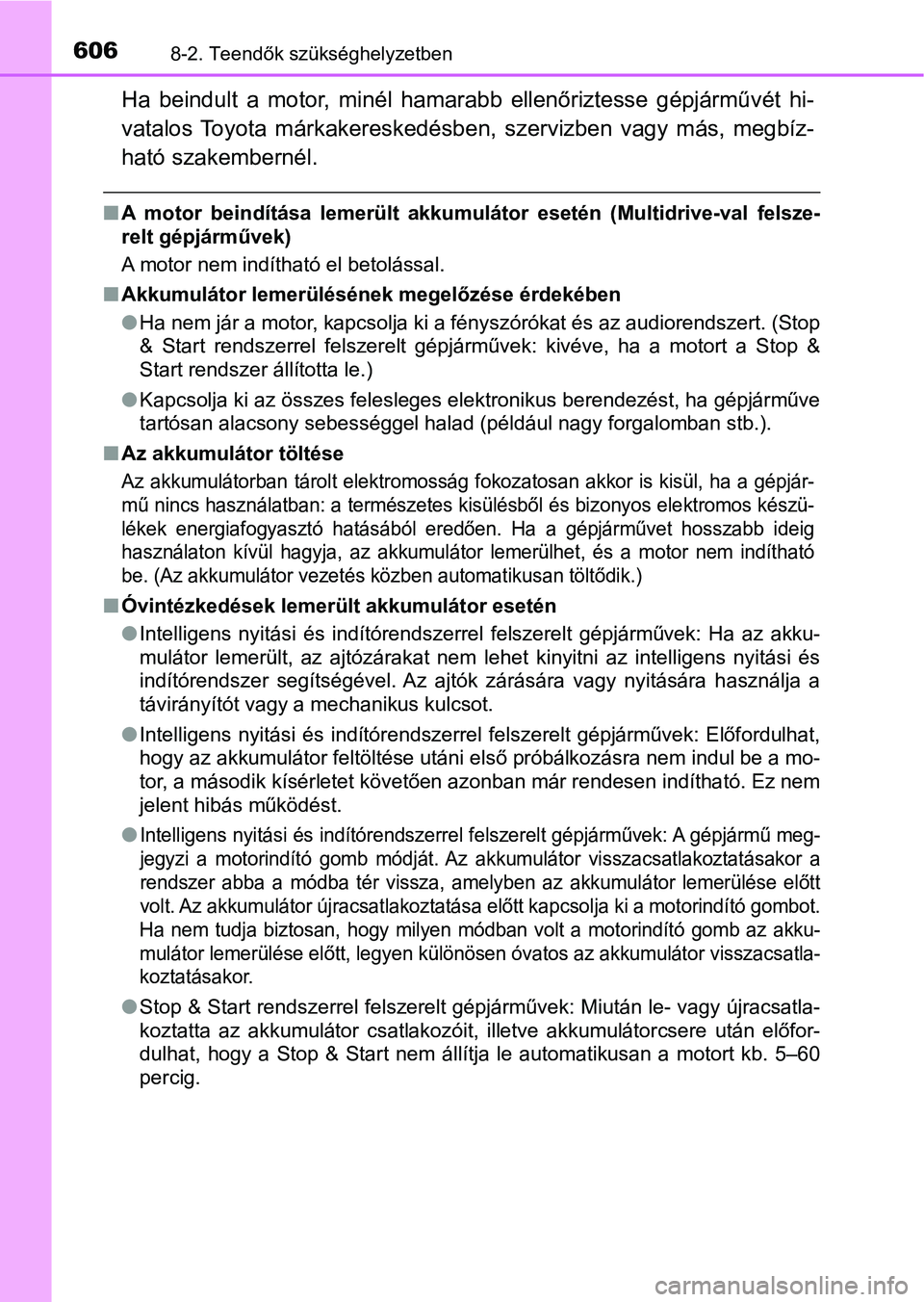

Ha beindult a motor, minél hamarabb ellenőriztesse gépjárművét hi-
vatalos Toyota márkakereskedésbe n, szervizben vagy más, megbíz-
ható szakembernél.
n A motor beindítása lemerült akkumulátor esetén (Multidrive-val felsze-
relt gépjárművek)
A motor nem indítható el betolással.
n Akkumulátor lemerülésén ek megelőzése érdekében
l Ha nem jár a motor, kapcsolja ki a fényszórókat és az audiorend szert. (Stop
& Start rendszerrel felszerelt gépjárművek: kivéve, ha a motort a Stop &
Start rendszer állította le.)
l Kapcsolja ki az összes felesleges elektronikus berendezést, ha gépjárműve
tartósan alacsony sebességgel halad (például nagy forgalomban s tb.).
n Az akkumulátor töltése
Az akkumulátorban tárolt elektromosság fokozatosan akkor is kis ül, ha a gépjár-
mű nincs használatban: a természe tes kisülésből és bizonyos elektromos készü-
lékek energiafogyasztó hatásából eredően. Ha a gépjárművet hoss zabb ideig
használaton kívül hagyja, az akkumulátor lemerülhet, és a motor nem indítható
be. (Az akkumulá tor vezetés közben aut omatikusan töltődik.)
nÓvintézkedések lemerült akkumulátor esetén
lIntelligens nyitási és indítórendszerrel felszerelt gépjárművek: Ha az akku-
mulátor lemerült, az ajtózárakat nem lehet kinyitni az intellig ens nyitási és
indítórendszer segítségével. Az ajtók zárására vagy nyitására h asználja a
távirányítót vagy a mechanikus kulcsot.
l Intelligens nyitási és indítórendszerrel felszerelt gépjárművek : Előfordulhat,
hogy az akkumulátor feltöltése utáni első próbálkozásra nem ind ul be a mo-
tor, a második kísérletet követően azonban már rendesen indítha tó. Ez nem
jelent hibás működést.
l
Intelligens nyitási és indítórendszerrel felszere lt gépjárművek: A gépjármű meg-
jegyzi a motorindító gomb módj át. Az akkumulátor visszacsatlako ztatásakor a
rendszer abba a módba tér vissza, amelyben az akkumulátor lemerülése előtt
volt. Az akkumulátor újracsatlak oztatása előtt kapcsolja ki a motorindító gombot.
Ha nem tudja biztosan, hogy milyen módban volt a motorindító go mb az akku-
mulátor lemerülése elő tt, legyen különösen óvatos az akkumuláto r visszacsatla-
koztatásakor.
l Stop & Start rendszerrel felszerelt gépjárművek: Miután le- vagy újracsatla-
koztatta az akkumulátor csatlakozóit, illetve akkumulátorcsere után előfor-
dulhat, hogy a Stop & Start nem állítja le automatikusan a moto rt kb. 5–60
percig.

6078-2. Teendők szükséghelyzetben
8
Ha baj történik

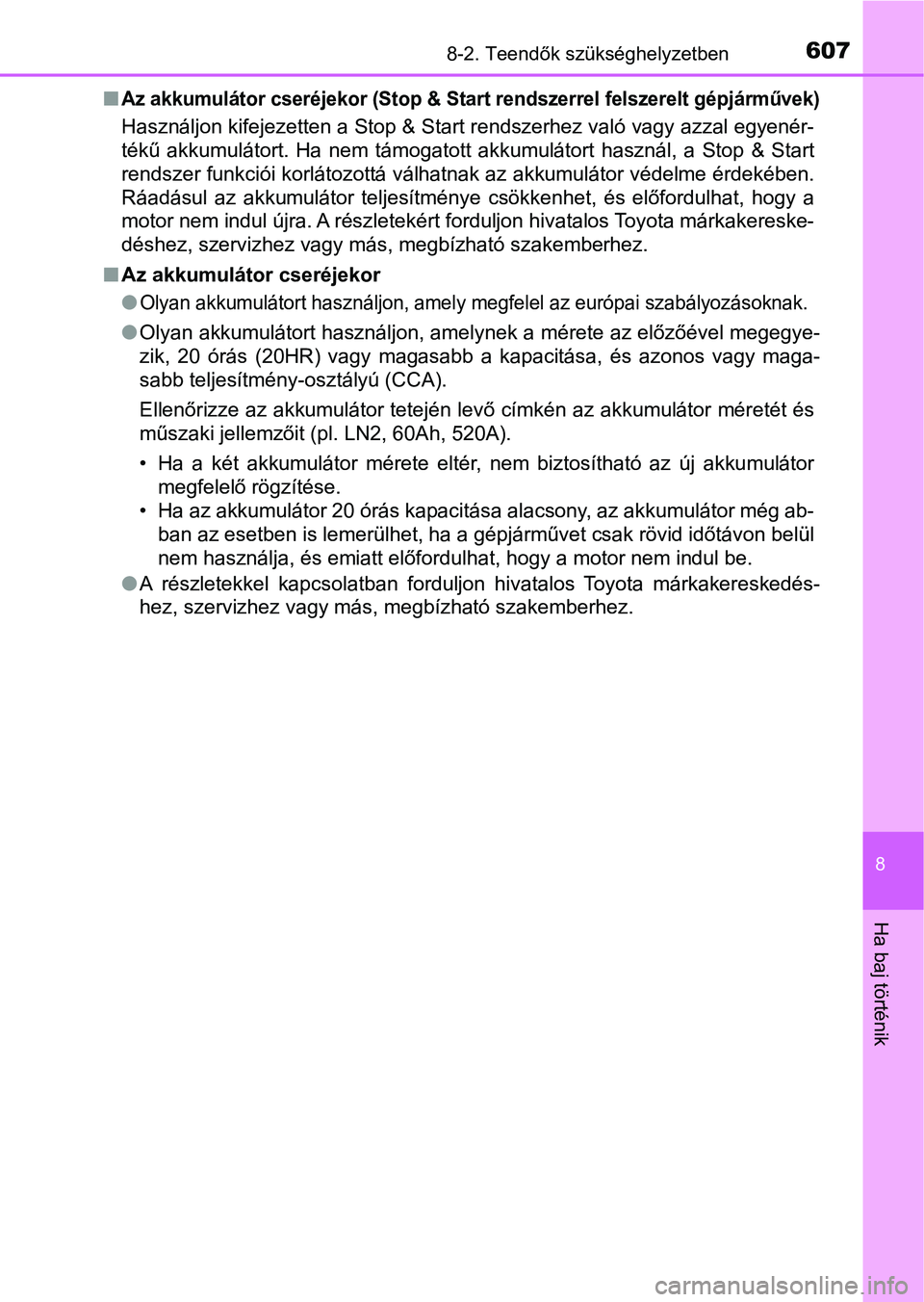

nAz akkumulátor cseréjekor (Stop & Start rendszerrel felszerelt gépjárművek)
Használjon kifejezetten a Stop & Start rendszerhez való vagy azzal egyenér-
tékű akkumulátort. Ha nem támogatott akkumulátort használ, a St op & Start
rendszer funkciói korlátozottá válhatnak az akkumulátor védelme érdekében.
Ráadásul az akkumulátor teljesítménye csökkenhet, és előfordulhat, hogy a
motor nem indul újra. A részletekért forduljon hivatalos Toyota márkakereske-
déshez, szervizhez vagy más, megbízható szakemberhez.
n Az akkumulátor cseréjekor
l
Olyan akkumulátort használjon, amely megfelel az európai szabál yozásoknak.
lOlyan akkumulátort használjon, amelynek a mérete az előzőével megegye-
zik, 20 órás (20HR) vagy magasabb a kapacitása, és azonos vagy maga-
sabb teljesítmény-osztályú (CCA).
Ellenőrizze az akkumulátor tetején levő címkén az akkumulátor m éretét és
műszaki jellemzőit (pl. LN2, 60Ah, 520A).
• Ha a két akkumulátor mérete eltér, nem biztosítható az új akku mulátor
megfelelő rögzítése.
• Ha az akkumulátor 20 órás kapacitása alacsony, az akkumulátor még ab-
ban az esetben is lemerülhet, ha a gépjárművet csak rövid időtá von belül
nem használja, és emiatt előfor dulhat, hogy a motor nem indul b e.
l A részletekkel kapcsolatban forduljon hivatalos Toyota márkakereskedés-
hez, szervizhez vagy más, megbízható szakemberhez.

6088-2. Teendők szükséghelyzetben

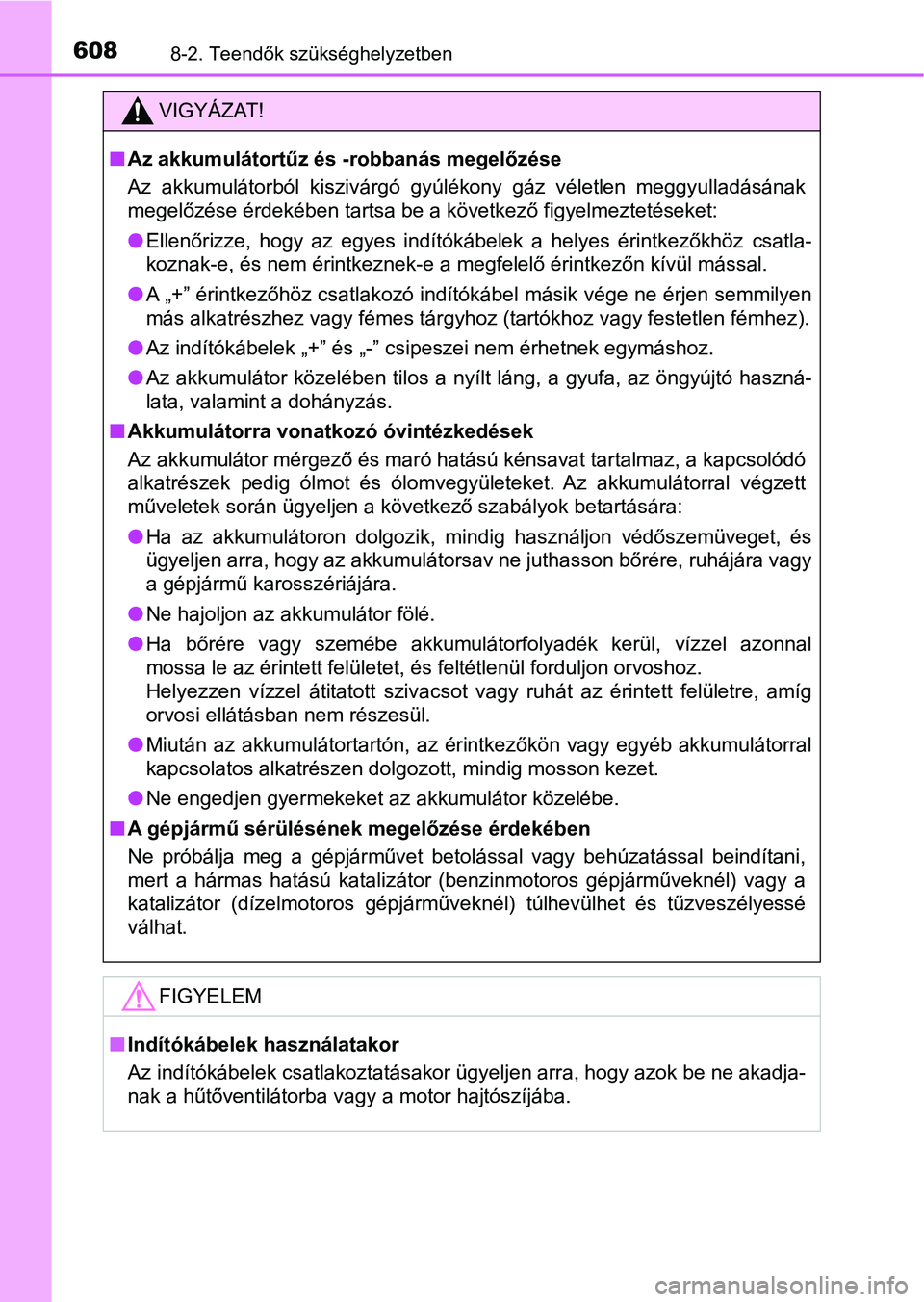

VIGYÁZAT!
nAz akkumulátortűz és -robbanás megelőzése
Az akkumulátorból kiszivárgó gyúlékony gáz véletlen meggyulladá sának
megelőzése érdekében tartsa be a következő figyelmeztetéseket:
l Ellenőrizze, hogy az egyes indítókábelek a helyes érintkezőkhöz csatla-
koznak-e, és nem érintkeznek-e a megfelelő érintkezőn kívül más sal.
l A „+” érintkezőhöz csatlakozó indítókábel másik vége ne érjen s emmilyen
más alkatrészhez vagy fémes tárgyhoz (tartókhoz vagy festetlen fémhez).
l Az indítókábelek „+” és „-” csipeszei nem érhetnek egymáshoz.
l Az akkumulátor közelében tilos a nyílt láng, a gyufa, az öngyújtó haszná-
lata, valamint a dohányzás.
n Akkumulátorra vona tkozó óvintézkedések
Az akkumulátor mérgező és maró hatású kénsavat tartalmaz, a kap csolódó
alkatrészek pedig ólmot és ólomvegyületeket. Az akkumulátorral végzett
műveletek során ügyeljen a következő szabályok betartására:
l Ha az akkumulátoron dolgozik, mindig használjon védőszemüveget, és
ügyeljen arra, hogy az akkumulátorsav ne juthasson bőrére, ruhá jára vagy
a gépjármű karosszériájára.
l Ne hajoljon az akkumulátor fölé.
l Ha bőrére vagy szemébe akkumulátorfolyadék kerül, vízzel azonnal
mossa le az érintett felületet, és feltétlenül forduljon orvosh oz.
Helyezzen vízzel átitatott szivacsot vagy ruhát az érintett fel ületre, amíg
orvosi ellátásban nem részesül.
l Miután az akkumulátortartón, az érintkezőkön vagy egyéb akkumul átorral
kapcsolatos alkatrészen dolgozott, mindig mosson kezet.
l Ne engedjen gyermekeket az akkumulátor közelébe.
n A gépjármű sérülésének megelőzése érdekében
Ne próbálja meg a gépjárművet betolással vagy behúzatással beindítani,
mert a hármas hatású katalizátor (benzinmotoros gépjárműveknél) vagy a
katalizátor (dízelmotoros gépjárműveknél) túlhevülhet és tűzves zélyessé
válhat.
FIGYELEM
n Indítókábelek használatakor
Az indítókábelek csatlakoztatásakor ügyeljen arra, hogy azok be ne akadja-
nak a hűtőventilátorba vagy a motor hajtószíjába.

6098-2. Teendők szükséghelyzetben
8
Ha baj történik

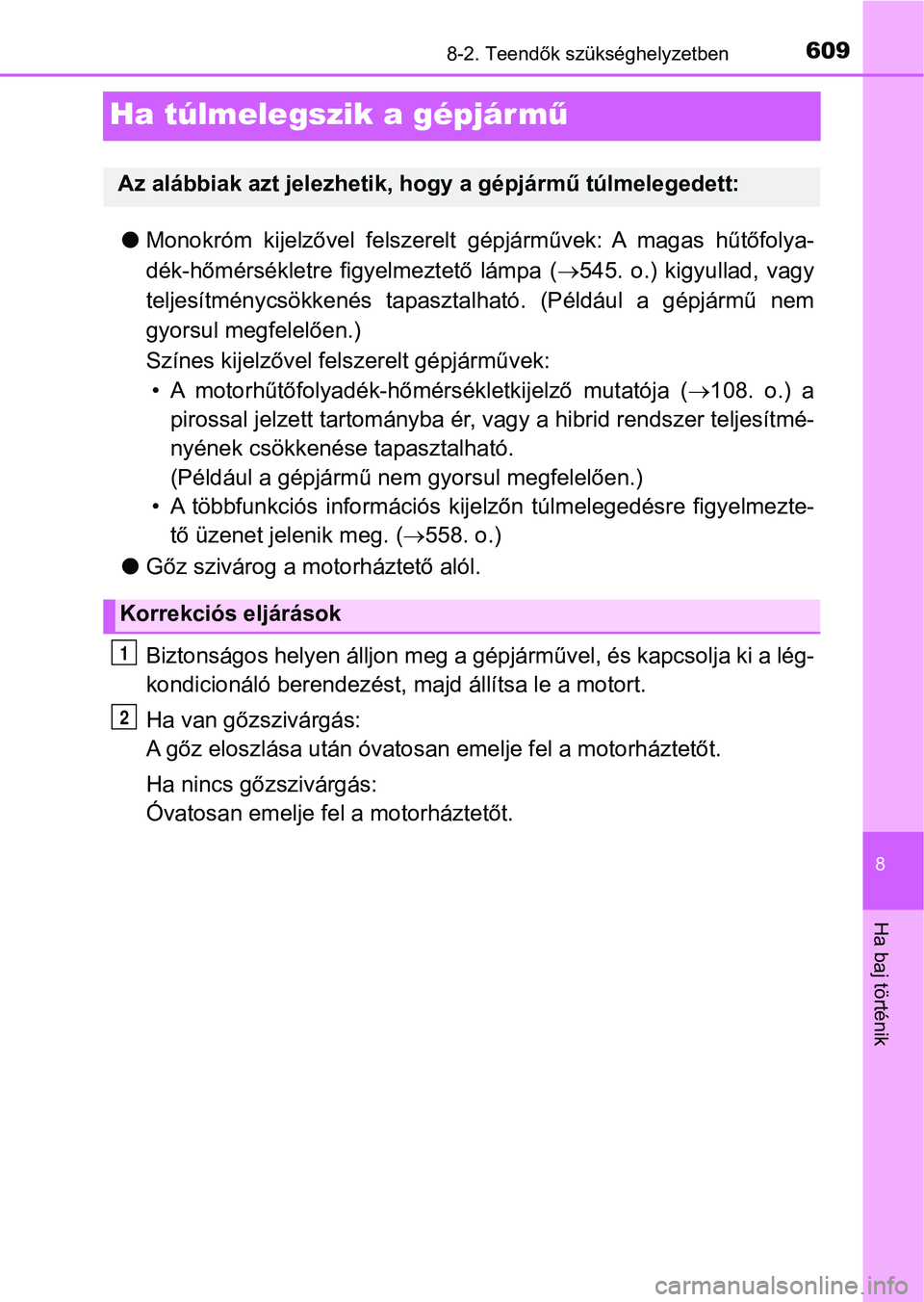

Ha túlmelegszik a gépjár mű
lMonokróm kijelzővel felszerelt gépjárművek: A magas hűtőfolya-
dék-hőmérsékletre figyelmeztető lámpa ( 545. o.) kigyullad, vagy
teljesítménycsökkenés tapasztal ható. (Például a gépjármű nem
gyorsul megfelelően.)
Színes kijelzővel felszerelt gépjárművek: • A motorhűtőfolyadék-hőmér sékletkijelző mutatója (108. o.) a
pirossal jelzett tartományba ér , vagy a hibrid rendszer teljesí tmé-
nyének csökkenése tapasztalható.
(Például a gépjármű nem gyorsul megfelelően.)
• A többfunkciós információs kije lzőn túlmelegedésre figyelmezte-
tő üzenet jelenik meg. ( 558. o.)
l Gőz szivárog a motorháztető alól.
Biztonságos helyen álljon meg a gépjárművel, és kapcsolja ki a lég-
kondicionáló beren dezést, majd állítsa le a motort.
Ha van gőzszivárgás:
A gőz eloszlása után óvatosan emelje fel a motorháztetőt.
Ha nincs gőzszivárgás:
Óvatosan emelje fel a motorháztetőt.
Az alábbiak azt jelezhetik, hogy a gépjármű túlmelegedett:
Korrekciós eljárások
1
2

6108-2. Teendők szükséghelyzetben

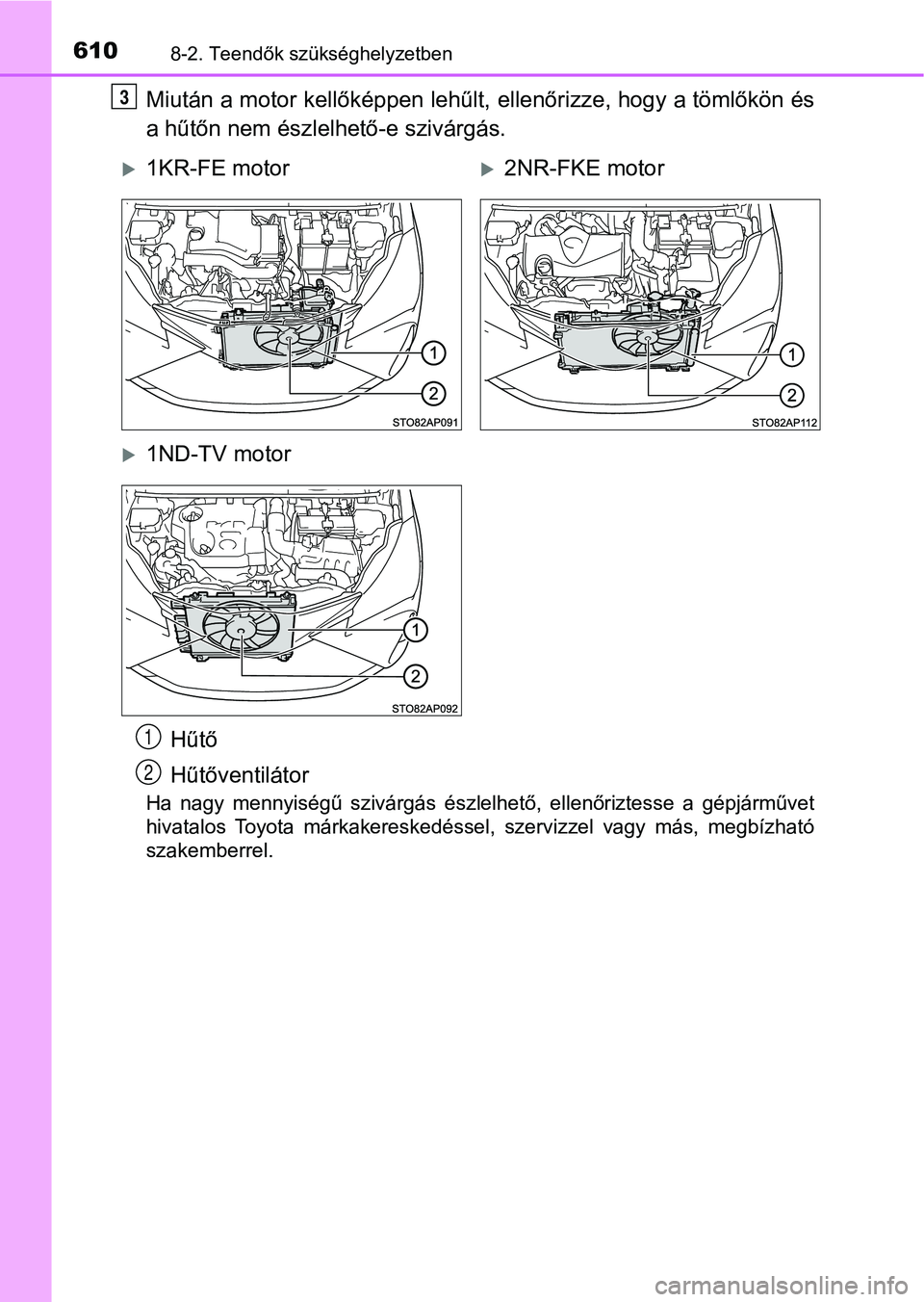

Miután a motor kellőképpen lehűlt, ellenőrizze, hogy a tömlőkön és
a hűtőn nem észlel hető-e szivárgás.
Ha nagy mennyiségű szivárgás észlelhető, ellenőriztesse a gépjá rművet
hivatalos Toyota márkakereskedéssel, szervizzel vagy más, megbí zható
szakemberrel.
3
1KR-FE motor2NR-FKE motor
1ND-TV motor
Hűtő
Hűtőventilátor
1
2
