TOYOTA YARIS 2021 Brugsanvisning (in Danish)

321
6
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-2. Onderhoud
Onderhoud en verzorging
■Wanneer moet uw auto worden gerepa-
reerd?
Wees attent op veranderingen in de presta-
ties en geluiden en op zichtbare tekenen die
erop wijzen dat onderh oud noodzakelijk is.
Een paar belangrijke aanwijzingen zijn:
●De motor hapert (slaat over), stottert of
pingelt
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de aircondi tioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wij-
zen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het
uitlaatsysteem onmiddel lijk controleren).
●Abnormaal zachte banden, ongewoon veel
bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u recht-
uitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband
staan met de bewegingen van de wielop-
hanging
●Verlies van remkracht; “sponzig” aanvoe-
lend rempedaal; het pedaal kan bijna tot
op de vloer worden ingetrapt; scheeftrek-
ken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal (Blz. 94, 99)
Als u een van deze zaken merkt, laat dan uw
auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Mogelijk
moet uw auto afgesteld of gerepareerd wor-
den.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 321 Thursday, March 12, 2020 4:25 PM

322
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
6-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie
12V-accu
( Blz. 332)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 330)
• Toyota Super Long Life
Coolant of een gelijk-
waardige hoogwaardige
koelvloeistof op basis van
ethyleenglycol en organi-
sche zuren, zonder sili-
caat, amine, nitriet en
boraat.
Toyota Super Long Life
Coolant is voorgemixt
met 50% koelvloeistof en
50% gedemineraliseerd
water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
( Blz. 328)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motor-
olie)
Zekeringen
( Blz. 356)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Ventilatie-
opening
batterijpakket
(tractie-
batterij)
( Blz. 350)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 359)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 331)

Banden-
spanning
( Blz. 344)• Bandenspanningsmeter
• Compressor
Ruiten-
sproeier-
vloeistof
( Blz. 331)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
OnderwerpBenodigdheden
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 322 Thursday, March 12, 2020 4:25 PM

323
6
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
●Houd handen, kleding en gereedschap
uit de buurt van de ventilator als die in
werking is.
●Raak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. ( Blz. 331)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 323 Thursday, March 12, 2020 4:25 PM

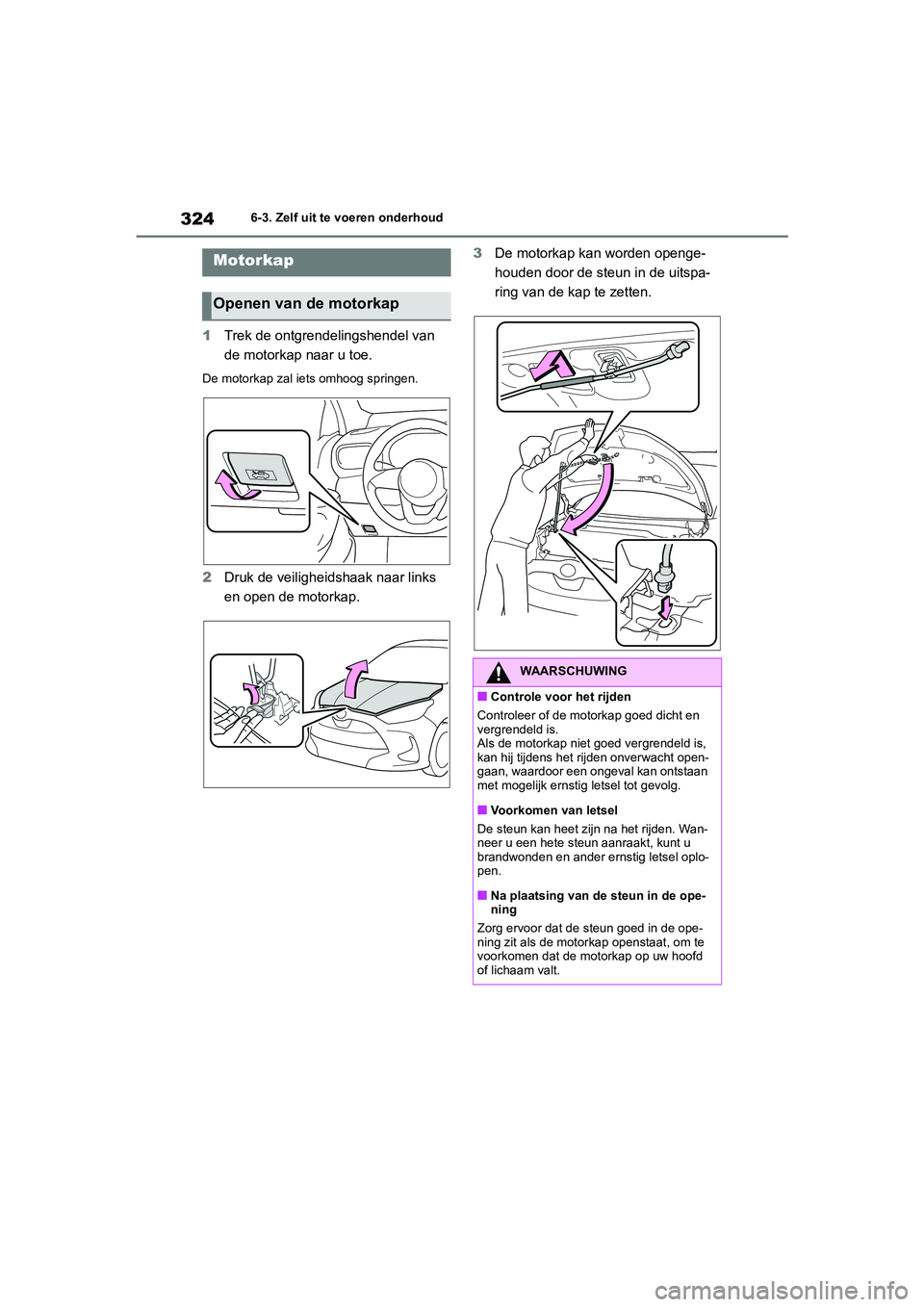

324
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Voorkomen van letsel
De steun kan heet zijn na het rijden. Wan-
neer u een hete steun aanraakt, kunt u
brandwonden en ander ernstig letsel oplo-
pen.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 324 Thursday, March 12, 2020 4:25 PM

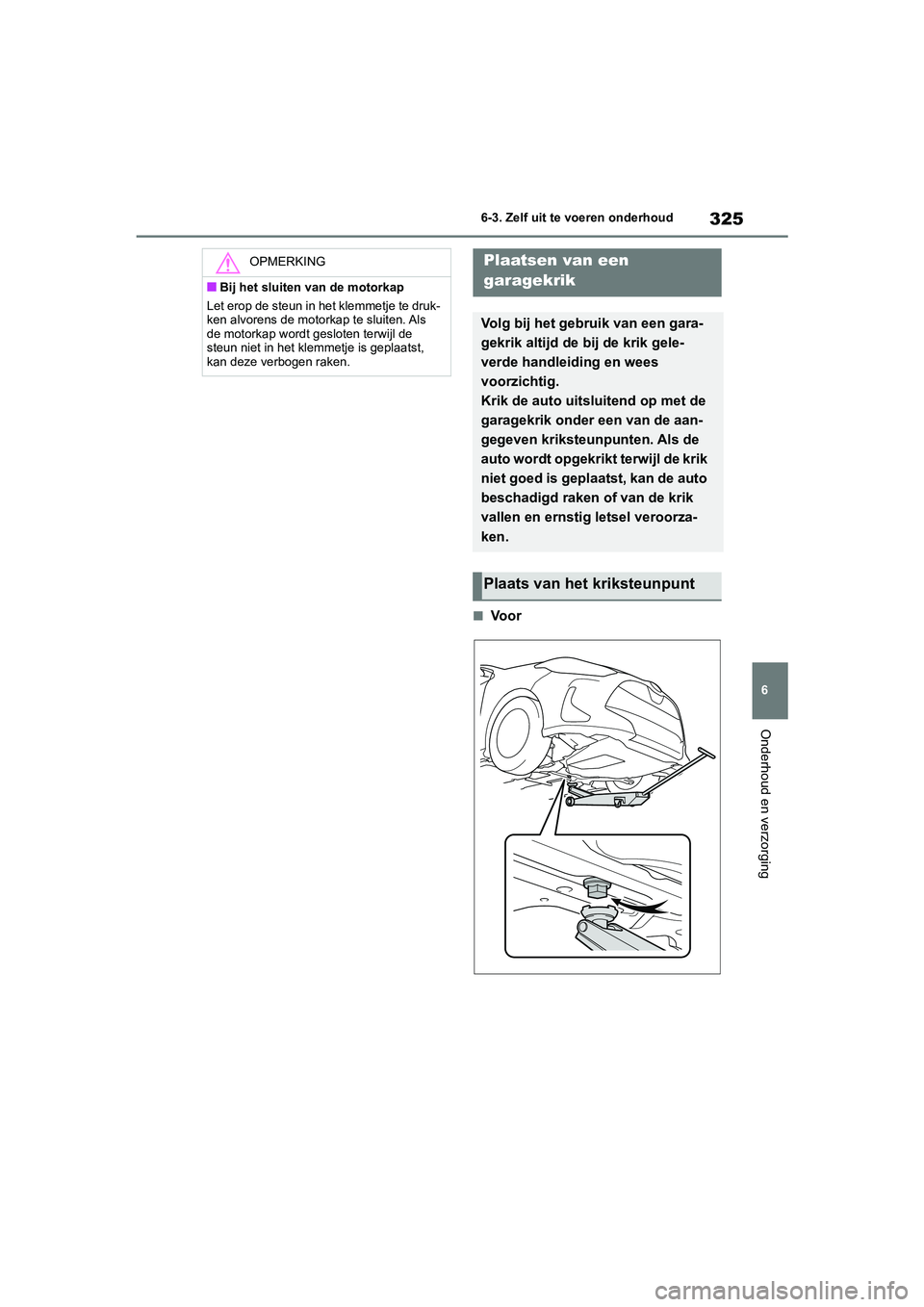

325
6
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
Plaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 325 Thursday, March 12, 2020 4:25 PM

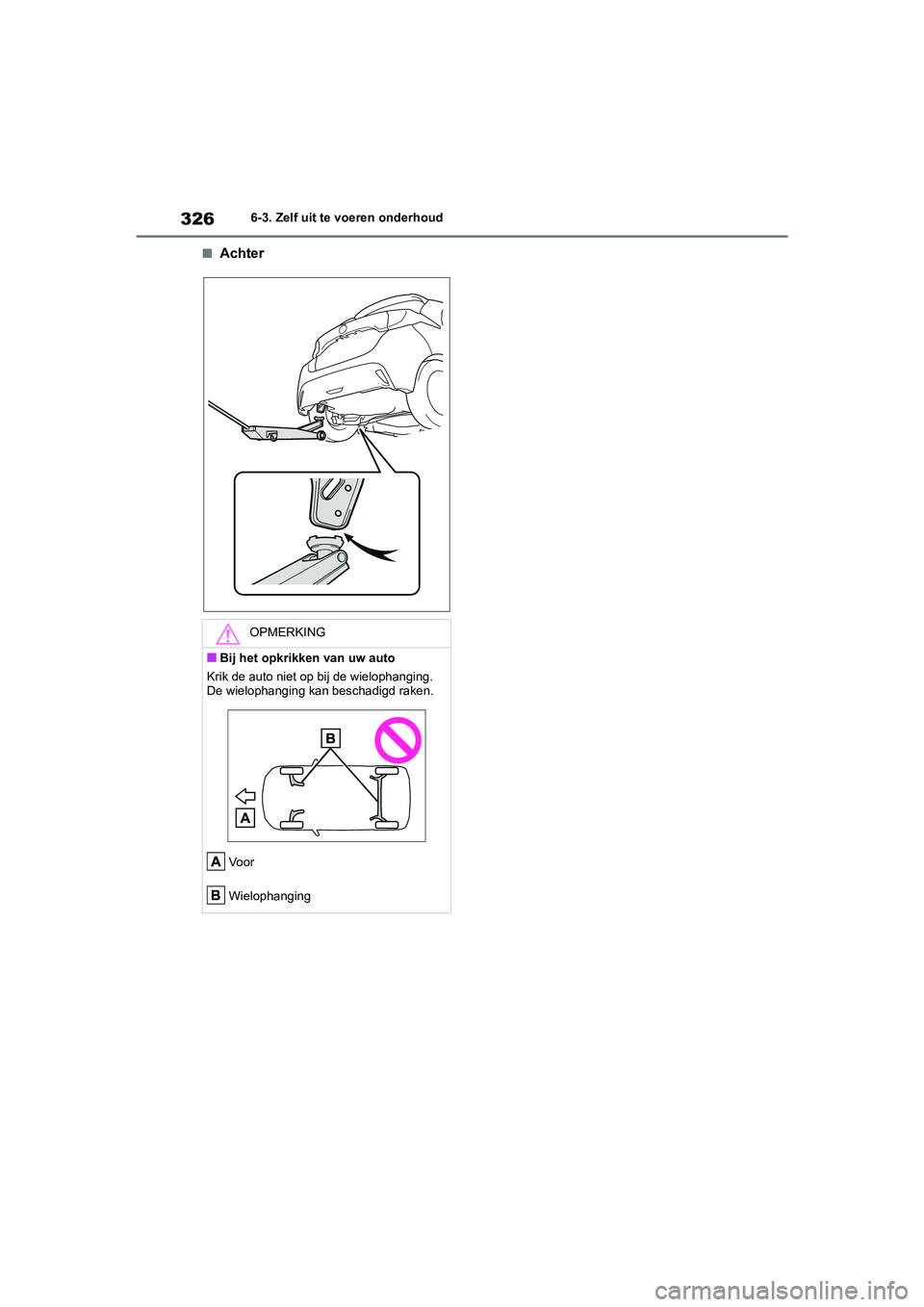

326
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
■Achter
OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Vo o r
Wielophanging
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 326 Thursday, March 12, 2020 4:25 PM

327
6
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Sproeierreservoir (Blz. 331)
Zekeringenkasten ( Blz. 356)
Koelvloeistofreservoir vermogensregeleenheid ( Blz. 330)
Motorolievuldop ( Blz. 328)
Oliepeilstok ( Blz. 328)
Koelvloeistofreservoir ( Blz. 330)
Radiateur ( Blz. 331)
Condensor (Blz. 331)
Elektrische koelventilator
■12V-accu
 Blz. 332
Motorruimte
Onderdelen
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 327 Thursday, March 12, 2020 4:25 PM

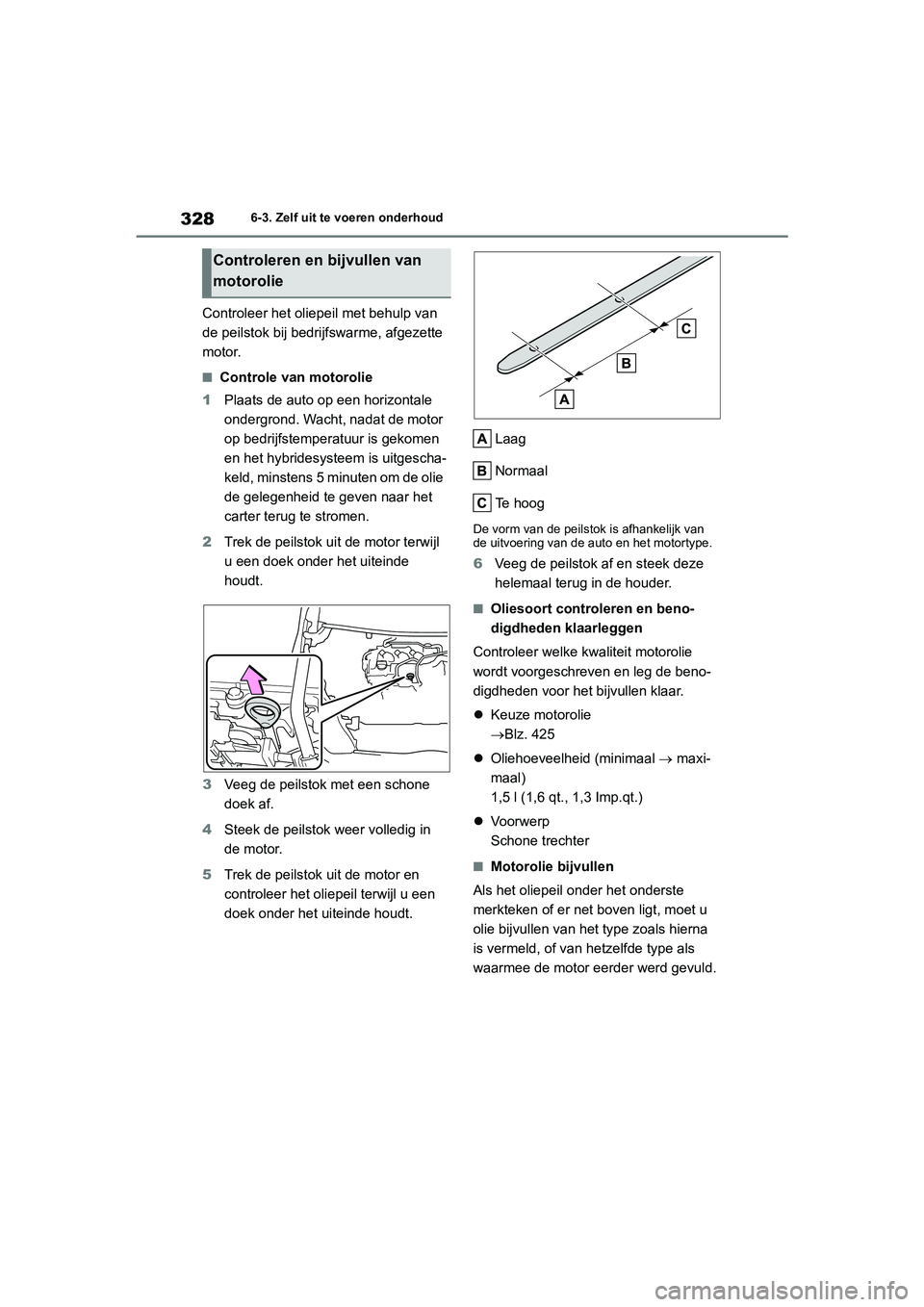

328
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt. Laag
Normaal
Te hoog
De vorm van de peils
tok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
Blz. 425
 Oliehoeveelheid (minimaal  maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
Controleren en bijvullen van
motorolie
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 328 Thursday, March 12, 2020 4:25 PM

329
6
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen (auto's met trekhaakpakket) of
bij veelvuldig optrekken en afremmen.
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
■Na het verversen van de motorolie
Het indicatiesysteem motorolie verversen
moet worden gereset. Ga als volgt te werk:
1 Druk op / (verticaal display) of
/ (horizontaal display) van de
bedieningstoetsen van het instrumenten-
paneel en selecteer . 2
Druk op / (verticaal display) of
/ (horizontaal display) om “Vehi-
cle Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
3 Druk op / om “Oil Maintenance”
(verversen motorolie) te selecteren en
druk vervolgens op .
4 Druk op / om “Yes” (ja) te selec-
teren en druk vervolgens op .
Er wordt een melding weergegeven op het
multi-informatiedisplay wanneer de resetpro-
cedure is voltooid.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 329 Thursday, March 12, 2020 4:25 PM

330
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes F en L bevindt.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, m oet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). ( Blz. 416)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich tussen de streepjes F en L
bevindt wanneer he t hybridesysteem
koud is. Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
streepje (L) bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). (
Blz. 416)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water. (Minimumtempera-
tuur: -35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
OPMERKING
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 330 Thursday, March 12, 2020 4:25 PM
