Page 101 of 602

99
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
Multi-Informationsanzeige
Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm zum Einstellen der Uhr
(Fahrzeuge mit Multimediasystem mit 7- Zoll-/8-Zoll-Display)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
Einstellen der Uhr (Fahrzeuge
mit Multimediasystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

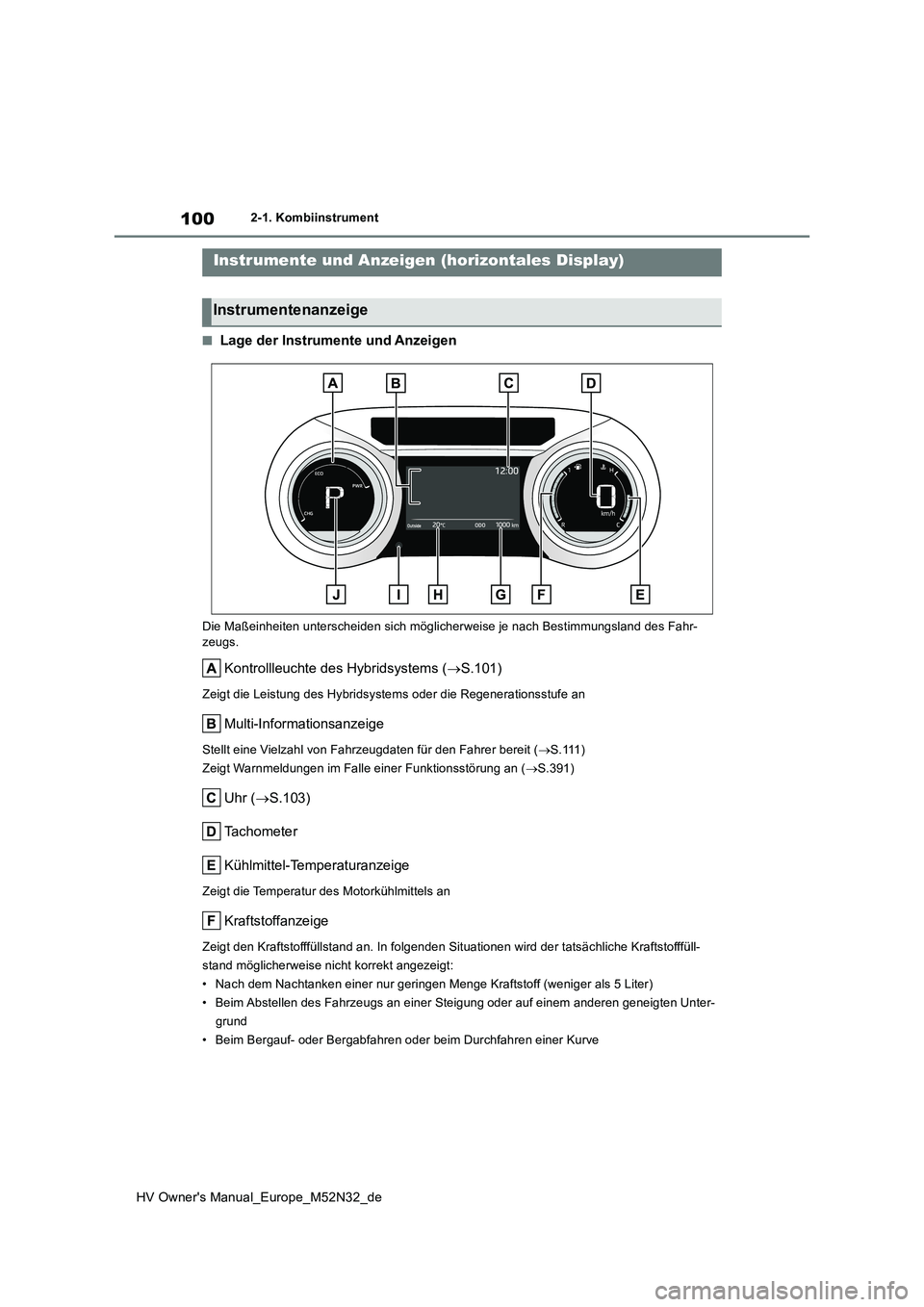

Page 102 of 602

100
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Kontrollleuchte des Hybridsystems ( S.101)
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit (S . 111 )
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.391)
Uhr (S.103)
Tachometer
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Instrumente und Anzeigen (horizontales Display)
Instrumentenanzeige

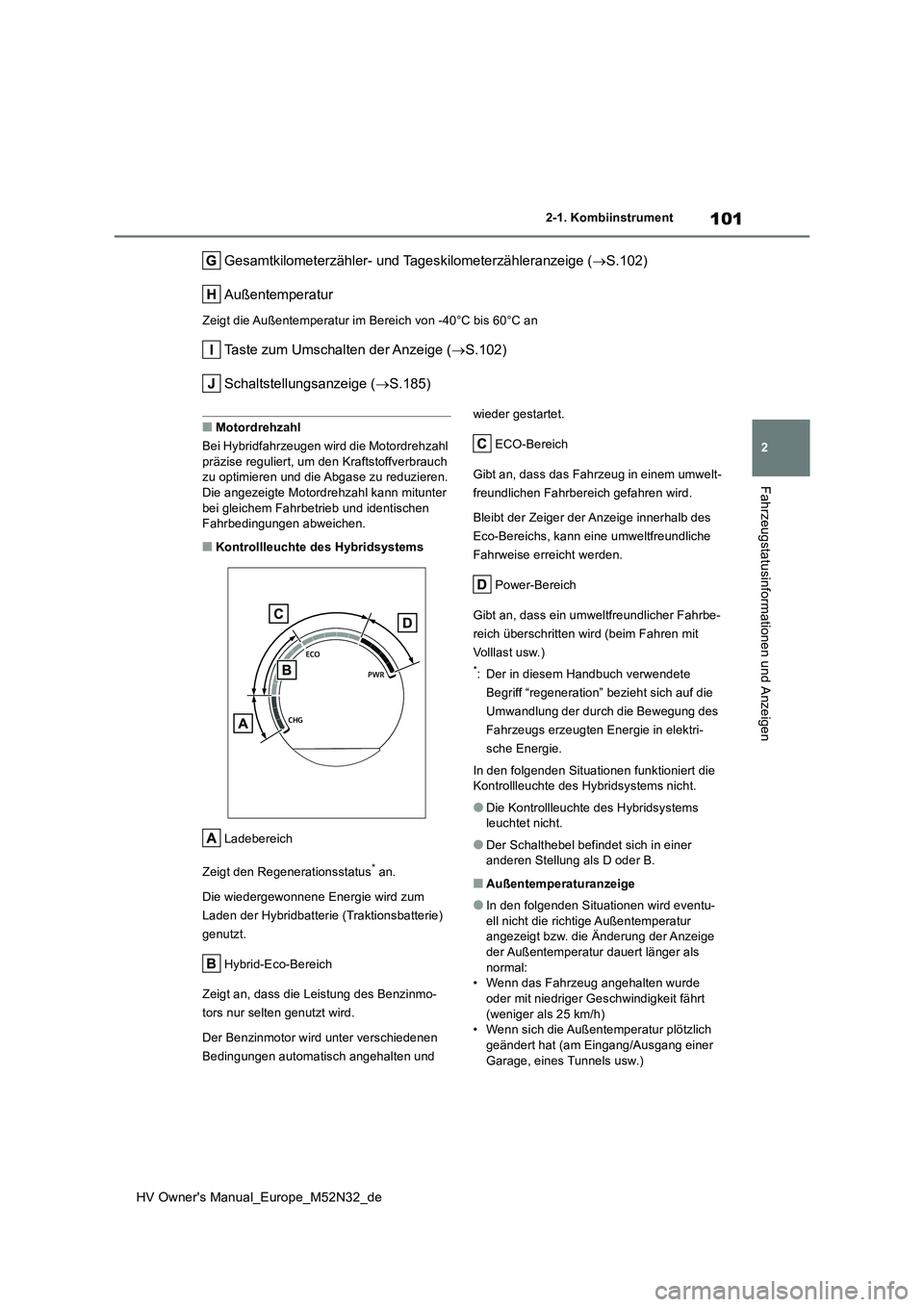

Page 103 of 602

101
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Gesamtkilometerzähler- und Tageskilometerzähleranzeige (S.102)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Taste zum Umschalten der Anzeige ( S.102)
Schaltstellungsanzeige ( S.185)
■Motordrehzahl
Bei Hybridfahrzeugen wi rd die Motordrehzahl
präzise reguliert, um den Kraftstoffverbrauch zu optimieren und die Abgase zu reduzieren.Die angezeigte Motordrehzahl kann mitunter
bei gleichem Fahrbetrieb und identischen Fahrbedingungen abweichen.
■Kontrollleuchte des Hybridsystems
Ladebereich
Zeigt den Regenerationsstatus* an.
Die wiedergewonnene Energie wird zum
Laden der Hybridbatterie (Traktionsbatterie)
genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
ECO-Bereich
Gibt an, dass das Fahrzeug in einem umwelt-
freundlichen Fahrbereich gefahren wird.
Bleibt der Zeiger der Anzeige innerhalb des
Eco-Bereichs, kann eine umweltfreundliche
Fahrweise erreicht werden.
Power-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbe-
reich überschritten wird (beim Fahren mit
Volllast usw.)
*: Der in diesem Handbuch verwendete
Begriff “regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des
Fahrzeugs erzeugten Energie in elektri-
sche Energie.
In den folgenden Situationen funktioniert die Kontrollleuchte des Hybridsystems nicht.
●Die Kontrollleuchte des Hybridsystems leuchtet nicht.
●Der Schalthebel befindet sich in einer anderen Stellung als D oder B.
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu-ell nicht die richtige Außentemperatur angezeigt bzw. die Änderung der Anzeige
der Außentemperatur dauert länger als normal:• Wenn das Fahrzeug angehalten wurde
oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)• Wenn sich die Außentemperatur plötzlich
geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)

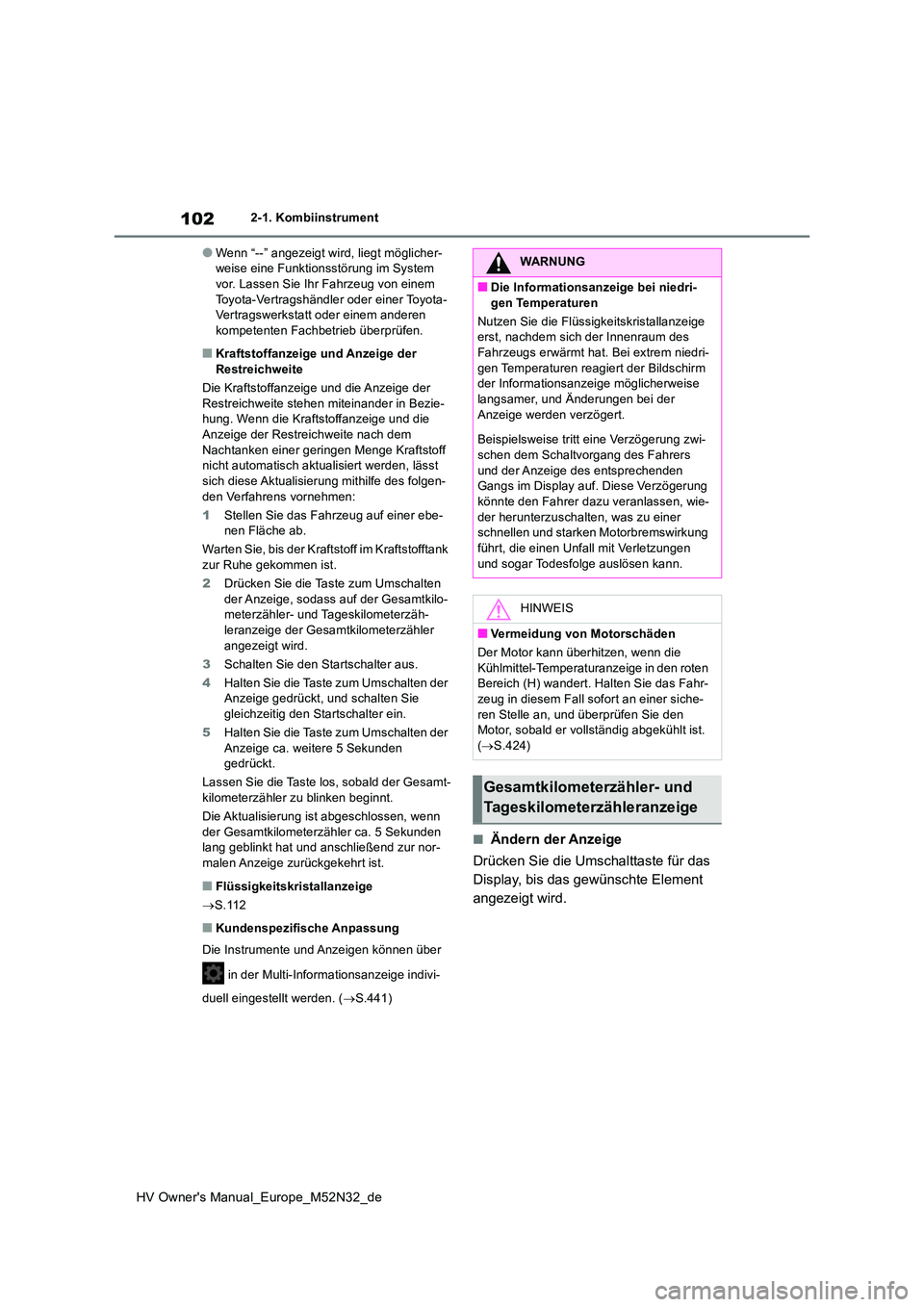

Page 104 of 602

102
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
●Wenn “--” angezeigt wird, liegt möglicher- weise eine Funktionsstörung im System vor. Lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der
Restreichweite
Die Kraftstoffanzeige und die Anzeige der Restreichweite stehen miteinander in Bezie-hung. Wenn die Kraftstoffanzeige und die
Anzeige der Restreichweite nach dem Nachtanken einer geringen Menge Kraftstoff nicht automatisch aktualisiert werden, lässt
sich diese Aktualisierung mithilfe des folgen- den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe- nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank
zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten der Anzeige, sodass auf der Gesamtkilo-meterzähler- und Tageskilometerzäh-
leranzeige der Gesamtkilometerzähler angezeigt wird.
3 Schalten Sie den Startschalter aus.
4 Halten Sie die Taste zum Umschalten der Anzeige gedrückt, und schalten Sie
gleichzeitig den Startschalter ein.
5 Halten Sie die Taste zum Umschalten der Anzeige ca. weitere 5 Sekunden gedrückt.
Lassen Sie die Taste los, sobald der Gesamt-
kilometerzähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, wenn der Gesamtkilometerzähler ca. 5 Sekunden lang geblinkt hat und anschließend zur nor-
malen Anzeige zurückgekehrt ist.
■Flüssigkeitskristallanzeige
S.112
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.441)
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat. Bei extrem niedri-
gen Temperaturen reagiert der Bildschirm der Informationsanzei ge möglicherweise langsamer, und Änderungen bei der
Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi- schen dem Schaltvorgang des Fahrers
und der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-
der herunterzuschalten, was zu einer schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen
und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die
Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie das Fahr-zeug in diesem Fall sofort an einer siche-
ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.424)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige
Page 105 of 602

103
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Anzeigeelemente
Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
Strecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Startschalter auf ON gedreht wird.
• Wenn eine Warnmeldung angezeigt wird, dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: S.333
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29 1:00
1:30 bis 1:59 2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display)
Page 106 of 602

104
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Format 12 Stunden/24 Stunden
Stunde
Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
Multi-Informationsanzeige
Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm zum Einstellen der Uhr (Fahrzeuge mit Multimediasystem mit 7-Zoll-/8-Zoll-Display)
Falls angezeigt wird, wenn in der
Multi-Informationsanzeige ausgewählt
haben, liegt möglicherweise eine Funktions-
störung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
Einstellen der Uhr (Fahrzeuge
mit Multimediasystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung
Page 107 of 602

105
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Anzeige
Anzeigebereich für Fahrerassi-
stenzsystem
Eine Anzeige erscheint, wenn die folgenden
Systeme arbeiten und anderes Menüsym-
bol als ausgewählt wird:
• LTA (Spurhalteassistent) (je nach Ausstat-
tung) ( S.224)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung) ( S.234)
• RSA (Verkehrszeichenassistent) (je nach
Ausstattung) ( S.249)
Anzeigebereich für Inhalte
Durch Auswählen von Menüsymbolen in der
Multi-Informationsanzeige kann eine Viel-
zahl von Fahrinformationen angezeigt wer-
den. Die Multi-Informationsanzeige kann
auch dazu genutzt werden, Displayeinstel-
lungen und sonstige Fahrzeugeinstellungen
zu ändern.
Auch Warnungen oder Hinweise werden in
bestimmten Situationen eingeblendet.
■Menü-Symbole
Die Menüsymbole werden durch Drüc-
ken des Anzeigenregelschalter
oder angezeigt.
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phänomen ist charakteristisch für Flüssigkeitskristallan-
zeigen. Die Anzeige kann daher problemlos weiterverwendet werden.
Multi-Informationsanzeige
(vertikales Display)
Display und MenüsymboleAnzeige von Fahrhinweisen
( S.106)
Informationsanzeige des Fah-
rerassistenzsystems (je nach
Ausstattung) ( S.108)
Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
( S.109)
Anzeige von Fahrzeuginformatio-
nen ( S.109)
Einstellungsanzeige ( S.109)
Warnmeldungsanzeige ( S.391)
WARNUNG
■Vorsicht bei der Verwendung wäh-
rend der Fahrt
●Wenn die Multi-Informationsanzeige während der Fahrt bedient wird, achten Sie besonders aufmerksam auf die
Sicherheit im Bereich um das Fahrzeug.
●Schauen Sie während der Fahrt nicht dauerhaft auf die Multi-Informationsan-
zeige, da Sie ansonsten Fußgänger, Gegenstände auf der Straße und andere Objekte vor dem Fahrzeug über-
sehen könnten.
■Die Informationsanzeige bei niedri- gen Temperaturen
S.97
Page 108 of 602

106
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Die Multi-Informationsanzeige wird mit
den Anzeigenregelschaltern bedient.
/ : Menüsymbole auswählen
/ : Angezeigte Inhalt ändern,
Bildschirm nach oben/unten rollen
und Cursor nach oben/unten bewe-
gen
Drücken: Eingabe/Einstellen
Gedrückt halten: Individuell anpass-
bare Elemente zurücksetzen/anzei-
gen
Rückkehr zum vorherigen Bild-
schirm
Anzeige für ausgehende/einge-
hende Anrufe und Verlauf
Bei Verknüpfung mit dem Freisprechsystem
werden ausgehende oder eingehende
Anrufe angezeigt. Für ausführliche Informa-
tionen zum Freisprechsystem siehe “Naviga-
tions- und Multimediasystem
Betriebsanleitung”.
■Anzeigeelemente
Tachometer/Fahrbereich
Kraftstoffeinsparung
ECO-Beschleunigungsempfeh-
lung/Eco-Punktzahl
■Tachometer/Fahrbereich
Tachometer
Restreichweite
Zeigt die Reichweite mit dem restlichen
Kraftstoff an. Die angezeigten Werte sind
lediglich Richtwerte.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Startschalter
aus. Wenn der Startschalter beim Tanken
nicht ausgeschaltet wird, kann die Anzeige
nicht aktualisiert werden.
■Kraftstoffeinsparung
Die angezeigten Werte sind lediglich
Richtwerte.
Restreichweite
Zeigt die Reichweite mit dem restlichen
Kraftstoff an.
Ändern der Instrumentenan-
zeige
Inhalt der Fahrhinweise
Page 109 of 602

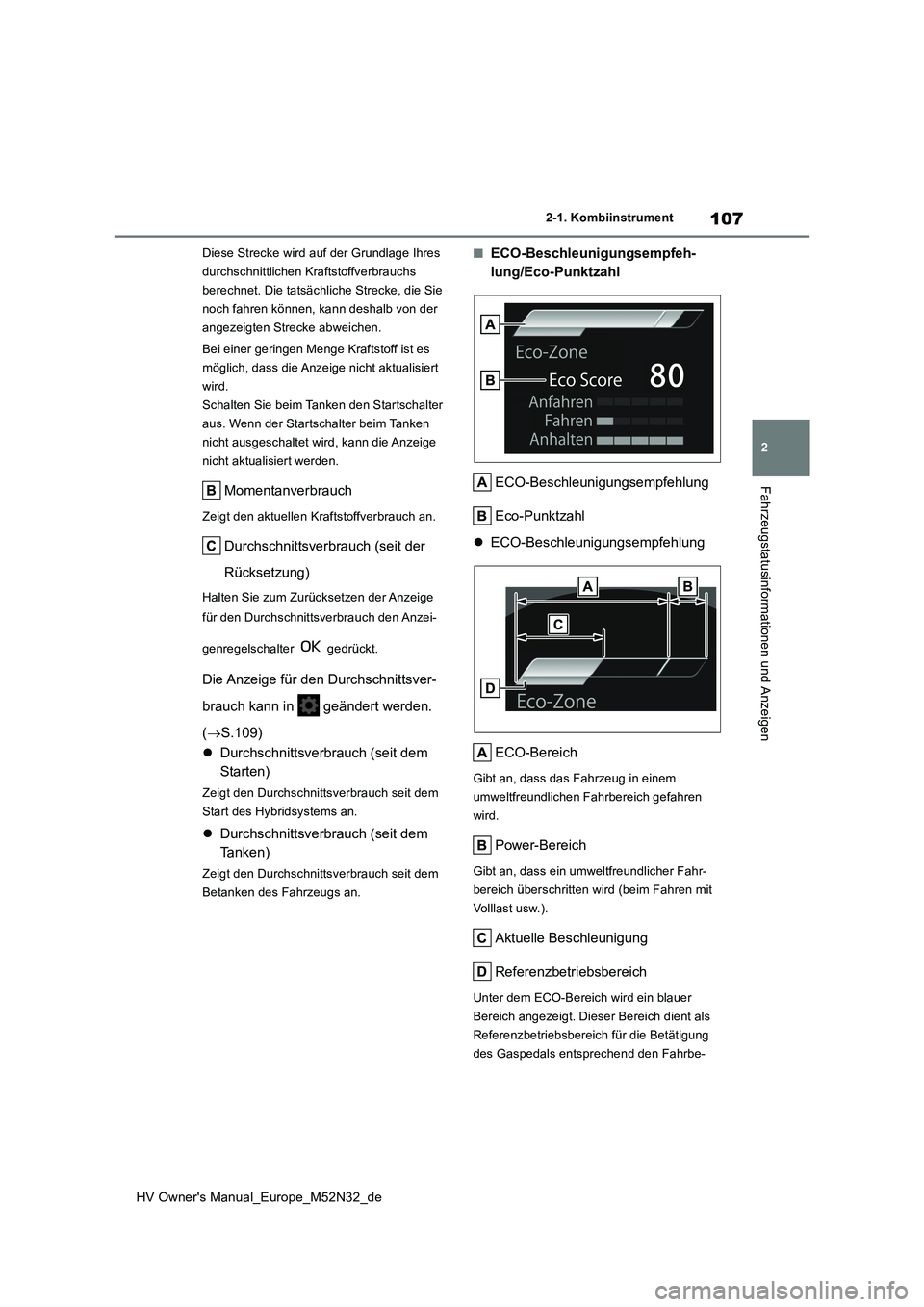

107
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Startschalter
aus. Wenn der Startschalter beim Tanken
nicht ausgeschaltet wird, kann die Anzeige
nicht aktualisiert werden.
Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Durchschnittsverbrauch (seit der
Rücksetzung)
Halten Sie zum Zurücksetzen der Anzeige
für den Durchschnittsverbrauch den Anzei-
genregelschalter gedrückt.
Die Anzeige für den Durchschnittsver-
brauch kann in geändert werden.
( S.109)
Durchschnittsverbrauch (seit dem
Starten)
Zeigt den Durchschnittsverbrauch seit dem
Start des Hybridsystems an.
Durchschnittsverbrauch (seit dem
Tanken)
Zeigt den Durchschnittsverbrauch seit dem
Betanken des Fahrzeugs an.
■ECO-Beschleunigungsempfeh-
lung/Eco-Punktzahl
ECO-Beschleunigungsempfehlung
Eco-Punktzahl
ECO-Beschleunigungsempfehlung
ECO-Bereich
Gibt an, dass das Fahrzeug in einem
umweltfreundlichen Fahrbereich gefahren
wird.
Power-Bereich
Gibt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren mit
Volllast usw.).
Aktuelle Beschleunigung
Referenzbetriebsbereich
Unter dem ECO-Bereich wird ein blauer
Bereich angezeigt. Dieser Bereich dient als
Referenzbetriebsbereich für die Betätigung
des Gaspedals entsprechend den Fahrbe-
Page 110 of 602

108
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
dingungen wie Anfahren und Fahren mit
konstanter Geschwindigkeit.
Die Anzeige der ECO-Beschleunigungs-
empfehlung ändert sich entsprechend dem
Fahrzustand, wie beim Anfahren oder Fah-
ren mit konstanter Geschwindigkeit.
Es fällt leichter, umweltfreundlich zu fahren,
wenn die Anzeige der Gaspedalbetätigung
angezeigt und innerhalb des Referenzbe-
triebsbereichs gehalten wird.
Eco-Punktzahl
Die folgenden drei wirtschaftlichen Fahrwei-
sen werden anhand von fünf Kriterien
bewertet: sanftes Beschleunigen beim
Anfahren, Fahren ohne plötzliches
Beschleunigen und gefühlvolles Bremsen.
Beim Bremsen des Fahrzeugs wird eine
Eco-Punktzahl von 100 Punkten angezeigt.
Punktzahl
Zustand Eco-Anfahren
Zustand Eco-Konstantfahrt
Zustand Eco-Bremsen
Ablesen der Balkenanzeige
Noch nicht bewertet
Niedrig
Hoch
• Nach dem Start des Hybridsystems wird eine Eco-Punktzahl erst dann angezeigt, wenn die Fahrzeuggeschwindigkeit mehr
als ca. 20 km/h beträgt.
• Die Eco-Punktzahl wird bei jedem Start des Hybridsystems zurückgesetzt.
• Beim Abschalten des Hybridsystems wird die Gesamtpunktzahl der aktuellen Fahrt
angezeigt.
■Eco-Beschleunigungsempfehlung/Eco- Punktzahl außer Funktion
Die Eco-Beschleunigungsempfehlung/Eco- Punktzahl wird in folgenden Situationen nicht
angezeigt:
●Die Kontrollleuchte des Hybridsystems
funktioniert nicht.
●Das Fahrzeug wird mit der dynamischen
Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich betrieben. (je nach Ausstattung)
■Informationen des Fahrerassi-
stenzsystems
Wählen Sie dieses Element, um den
Betriebsstatus der folgenden Systeme
anzuzeigen:
Informationsanzeige des Fah-
rerassistenzsystems
